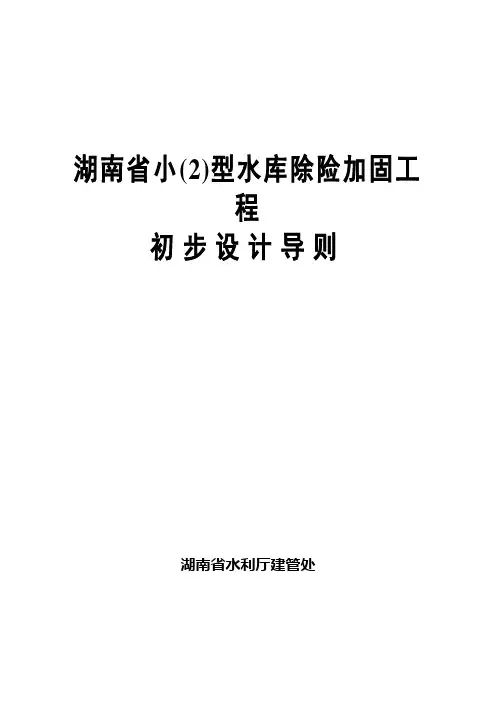

小2型水库除险加固工程初步设计导则

湖南省小(2)型水库除险加固工

程

初步设计导则

湖南省水利厅建管处

目录（暂未改）

一、水文 (1)

二、地质 (12)

三、除险加固设计 (17)

四、施工组织设计 (22)

五、工程概算 (24)

六、经济评价 (37)

总则

1、为认真搞好我省小（2）型病险水库除险加固设计工作，特制定本导则。

2、小（2）型病险水库除险加固设计，应针对安全鉴定（或安全核定）阶段所提出的各项病险问题，作出相应的加固处理措施。

3、对于坝高在20米及以上、地质构造较复杂的小（2）型

水库，应进行必要的地质勘探试验工作。对于坝高在20米以下、地质构造较简单的小（2）型病险水库，可由地质人员进行查勘，提出地质报告。

4、在除险加固设计工作中，首先要认真作坝址和库区的测理工作，复核大坝控制流域面积和水库库容曲线。

5、我省小（2）型水库除险加固的设计，除应参照本导则外，还应符合现行国爱、水利水电行业标准中的有关规定。

一、水文

1 水文

1.1 流域概况

简述水库所在地理位置，地理坐标，所属河系；坝址控制流域面积，流域地貌特征，植被情况；流域内水利工程情况及水库有无外引，如有外引，要说明外引水源及渠道情况。

特别要注意复核坝址控制流域面积和水库库容曲线，对于喀什特地区还有调查清楚是否有相邻区域汇入的地下水。

1.2 气象

收集邻近气象台（站）的气象观测资料，主要是降雨、风速（特别是最大风速多年平均值）、气温等。简要叙述流域暴雨特性。

1.3 径流

方法之一是用水库所在位置地理坐标查水资源成果中的径流深等值线图，用多年平均径流深计算水库多年平均来水量；方法二是用水库自身雨量观测资料或借用下垫面条件相似的就近雨量站的雨量资料及当地水利部门分析的径流系数计算水库多年平均来水量。

1.4 设计洪水复核

小（2）型水库一般无实测洪水资料，洪水复核可用《湖南省暴雨洪水查算手册》（1984年版）由暴雨推求设计洪水。

1.4.1 工程等级及洪水标准复核

由于需要除险加固的小（2）水库一般建设年代较早，工程洪水标准不一定符合现行规范，因此，应根据《防洪标准》GB50201-94及《水利水电工程等级划分及洪水标准》SL252-2000的相关规定，复核水库工程等级及水库的设计洪水、校核洪水及消能防冲洪水标准。

1.4.2 设计暴雨

1、有雨量资料

坝址或库区有雨量站且有30年以上暴雨观测资料的可以直接采用实测的历年最大24小时暴雨排频计算暴雨参数和各设计频率的暴雨特征值。如果观测的是最大日雨量，则可以将最大日雨量乘以1.1的系数，将日雨量转换成24小时雨量。如果暴雨系列不足30年，则应与就近雨量站建立相关，插补系列满足大于等于30年的要求。

2、无实测暴雨资料

如果水库无实测暴雨资料，则可利用水库所在位置的地理坐标在《湖南省暴雨洪水查算手册》的图3、图4中查读24小时点暴雨均值和变差系数C V。

3、点、面雨量的转换

小型水库的集雨面积比较小，一般都在10km2以内，可视为设计点雨量已笼罩水库集雨面积，不必进行点、面雨量的转换，

点、面雨量的折算系数α取1。

4、设计暴雨的时程分配和净雨过程的计算

按“手册”计表一的格式计算设计暴雨的时程分配和净雨过程，由于计算较繁琐，算计参数也多，计算过程报告不必列出，但设计暴雨采用值和主要计算参数要用列表方式列出，如表1-1。

1.4.3用推理公式推求设计洪水

用推理公式推求设计洪水中要用到多个地理参数，如流域面积F（km2）、坝址至干流分水岭河长L（km）、干流平均坡降J%o，由于流域面积小，为尽量减少量算误差，量算所用地形图要用大比例尺地形图。

1、洪峰流量的计算

建议采用“手册”第3、4页中介绍的试算法或图解法，不宜采

用“手册”第6页介绍的“图解分析法”。因为这种方法多次查图会带来较大的查读误差。报告应列出洪水计算参数及成果表，如表1-2。

2、设计洪水过程线的推求

按照“手册”第5页介绍的方法地面径流过程按径流分配系数法推求；地下径流按等腰三角形法推求，洪水过程线即地面、地下径流同时段相加。各频率洪水过程线如表1-3和图1-1。

3、洪水总量的计算

按照“手册”第7页方法计算。

4、洪水成果的合理性检查

一是与原设计成果或以往的复核成果对比，如有较大出入，应首先检查自己的成果，从暴雨参数、地理参数到计算方法逐一检查，如果是原设计成果有问题，则要查找原因；二是检查成果的合理性，统计周边水库等水利工程设计洪水的洪峰模数，与本工程设计洪水的模数相比较，只要下垫面条件基本相似，洪峰模数是有较好的地理规律的，即面积大的模数小，反之则大。洪峰模数与面积的关系，在双对数纸上是一条直线，用这种方法可大致判断计算成是否合理。

1.4.4施工分期洪水

水库除险加固水下部分的施工最好的时段是在枯水期，应根据工程量的大小，选择最合适的枯水时段，如9月至次年3月、11月至次年2月、12月至次年1月等，统计就近雨量站该时段的最大日降雨量的统计参数，计算施工洪水标准下的设计日降雨，推算其产水量和相应水位，如表1-4。

1.5调洪演算

1.5.1基本资料

调洪演算所需的基本资料主要是三条线和起调水位。

1、入库洪水过程线

直接采用前面叙述的相应频率的洪水过程线。

2、库容曲线

最好是根据实测的1/2000地形图量算，如果库区植被良好，淤积量很小，也可以采用原设计或以前水库复核中核实是可靠的

库容曲线。库容曲线合理性检查最直接的方法是检查曲线有无反曲。报告要列出库容曲线图、表，如表1-5和图1-2。

3、泄流曲线

正确判断溢洪道堰型，按照《溢洪道设计规范》（SL253-2000）相应堰型的计算方法计算库水位与溢洪道下泄流的关系，如表1-6和图1-3。
