梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=500mm,梁截面高度 H=800mm,H方向对拉螺栓1道,对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)850mm。
梁模板使用的木方截面40×80mm,梁模板截面侧面木方距离200mm。
梁底模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2;钢筋自重 = 1.500kN/m3;混凝土自重 = 24.000kN/m3;施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取3.000h;T ——混凝土的入模温度,取20.000℃;V ——混凝土的浇筑速度,取1.000m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;β——混凝土坍落度影响修正系数,取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=17.130kN/m2考虑结构的重要性系数0.90,实际计算中采用新浇混凝土侧压力标准值:F1=0.90×17.140=15.426kN/m2考虑结构的重要性系数0.90,倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含!四、梁模板侧模计算面板直接承受模板传递的荷载,应该按照均布荷载下的连续梁计算,计算如下作用在梁侧模板的均布荷载q=(1.2×15.43+1.40×5.40)×0.80=20.857N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中,截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 80.00×1.50×1.50/6 = 30.00cm3;截面惯性矩 I = bh3/12 = 80.00×1.50×1.50×1.50/12 = 22.50cm4;式中:b为板截面宽度,h为板截面高度。

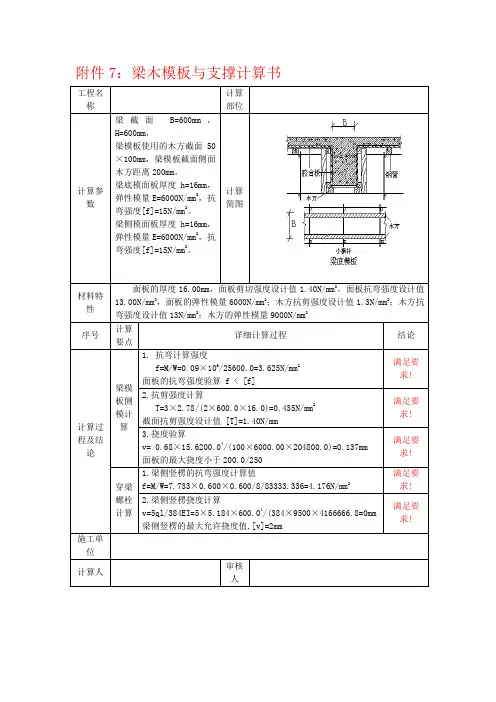

附件7:梁木模板与支撑计算书工程名称计算部位计算参数梁截面B=600mm,H=600mm,梁模板使用的木方截面50×100mm,梁模板截面侧面木方距离200mm。
梁底模面板厚度h=16mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=16mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
计算简图材料特性面板的厚度16.00mm,面板剪切强度设计值1.40N/mm2,面板抗弯强度设计值13.00N/mm2,面板的弹性模量6000N/mm2;木方抗剪强度设计值1.3N/mm2;木方抗弯强度设计值13N/mm2;木方的弹性模量9000N/mm2序号计算要点详细计算过程结论计算过程及结论梁模板侧模计算1. 抗弯计算强度f=M/W=0.09×106/25600.0=3.625N/mm2面板的抗弯强度验算 f < [f]满足要求!2.抗剪强度计算T=3×2.78/(2×600.0×16.0)=0.435N/mm2截面抗剪强度设计值 [T]=1.40N/mm满足要求!3.挠度验算v= 0.68×15.6200.04/(100×6000.00×204800.0)=0.137mm面板的最大挠度小于200.0/250满足要求!穿梁螺栓计算1.梁侧竖楞的抗弯强度计算值f=M/W=7.733×0.600×0.600/8/83333.336=4.176N/mm2满足要求!2.梁侧竖楞挠度计算v=5ql/384EI=5×5.184×600.04/(384×9500×4166666.8=0mm梁侧竖楞的最大允许挠度值,[v]=2mm满足要求!施工单位计算人审核人。
梁模板(木支撑)计算书1、模板参数(m): 0.500;木支撑纵距Lb立杆计算高度H (m): 3.000;立杆采用圆木;立杆圆木大头直径R(mm): 60.000;立杆圆木小头直径r(mm): 50.000;梁底斜撑方木截面宽度b(mm): 40.000:1梁底斜撑方木截面高度h(mm): 60.000:1帽木长度L(m): 1.000:a(mm): 60.000:帽木截面宽度b2(mm): 80.000:帽木斜撑方木截面高度h2斜撑与立杆连接处到帽木的距离h (mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350;混凝土与钢筋自重(kN/m2): 25.000;振捣混凝土荷载(kN/m2): 1.000;新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数(mm): 40.000;梁侧斜撑截面宽度b3(mm): 60.000;梁侧斜撑截面高度h3梁侧背楞截面宽度b(mm): 40.000;4(mm): 60.000;梁侧背楞截面高度h4梁侧斜撑至梁侧背楞的距离Ld(m): 0.150; 4、面板参数面板选用类型: 胶合面板;面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆圆木参数立杆圆木选用木材:杉木;圆木弹性模量E(N/mm2): 9000.000;圆木抗压强度设计值fv(N/mm2): 10.000; 6、斜撑方木参数斜撑方木选用木材:杉木;斜撑方木弹性模量E(N/mm2): 9000.000;斜撑方木抗压强度设计值fv(N/mm2): 11.000;7、帽木方木参数帽木方木选用木材:杉木;弹性模量E(N/mm2): 9000.000;抗剪强度设计值fv(N/mm2): 1.400;抗弯强度设计值fm(N/mm2): 11.000;8、梁侧背楞参数梁侧背楞选用类型:杉木;梁侧背楞弹性模量E(N/mm2): 9000.000;梁侧背楞抗弯强度设计值fm(N/mm2): 11.000;二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。

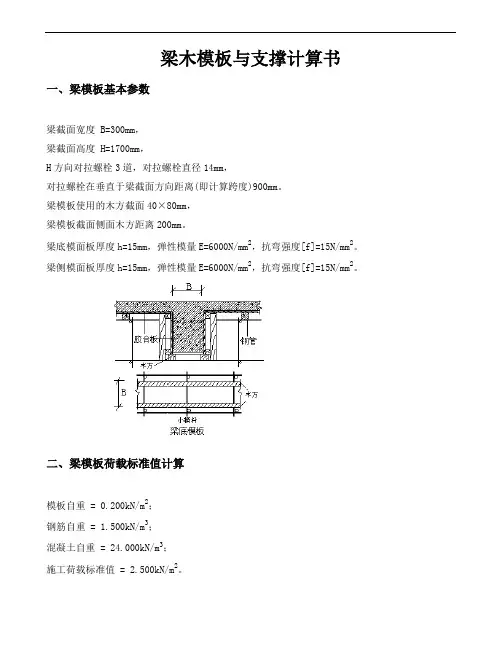

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=300mm,梁截面高度 H=1700mm,H方向对拉螺栓3道,对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)900mm。
梁模板使用的木方截面40×80mm,梁模板截面侧面木方距离200mm。
梁底模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2;钢筋自重 = 1.500kN/m3;混凝土自重 = 24.000kN/m3;施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取5.714h;T ——混凝土的入模温度,取20.000℃;V ——混凝土的浇筑速度,取2.500m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;β——混凝土坍落度影响修正系数,取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90,实际计算中采用新浇混凝土侧压力标准值:F1=0.90×22.340=20.106kN/m2考虑结构的重要性系数0.90,倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含!四、梁模板侧模计算面板直接承受模板传递的荷载,应该按照均布荷载下的连续梁计算,计算如下作用在梁侧模板的均布荷载q=(1.2×20.11+1.40×5.40)×1.70=53.868N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中,截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 170.00×1.80×1.80/6 = 91.80cm3;截面惯性矩 I = bh3/12 = 170.00×1.80×1.80×1.80/12 = 82.62cm4;式中:b为板截面宽度,h为板截面高度。

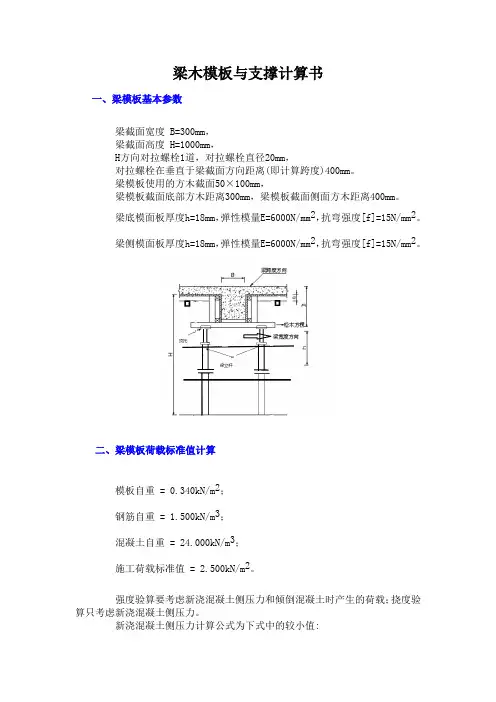

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=300mm,梁截面高度 H=1000mm,H方向对拉螺栓1道,对拉螺栓直径20mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)400mm。
梁模板使用的方木截面50×100mm,梁模板截面底部方木距离300mm,梁模板截面侧面方木距离400mm。
梁底模面板厚度h=18mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=18mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.340kN/m2;钢筋自重 = 1.500kN/m3;混凝土自重 = 24.000kN/m3;施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中—— 混凝土的重力密度,取24.000kN/m 3;t —— 新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取2.000h ;T —— 混凝土的入模温度,取35.000℃; V —— 混凝土的浇筑速度,取2.500m/h ; H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m ;1—— 外加剂影响修正系数,取1.000; 2—— 混凝土坍落度影响修正系数,取0.850。
F1=0.22*24*2*1*0.85*1.58=14.19 kN/m 2 F2=24*1.2=28.8 kN/m 2根据公式计算的新浇混凝土侧压力标准值 F1=14.190kN/m 2 实际计算中采用新浇混凝土侧压力标准值 F1=14.190kN/m 2 倒混凝土时产生的荷载标准值 F2= 28.8.000kN/m 2。
三、梁模板底模计算本算例中,截面惯性矩I 和截面抵抗矩W 分别为: W = 30.00×1.80×1.80/6 = 16.20cm 3; I = 30.00×1.80×1.80×1.80/12 = 14.58cm 4; 梁底模板面板按照三跨度连续梁计算,计算简图如下梁底模面板计算简图1.抗弯强度计算抗弯强度计算公式要求: f = M/W < [f]A其中 f ——梁底模板的抗弯强度计算值(N/mm2);M ——计算的最大弯矩 (kN.m);q ——作用在梁底模板的均布荷载(kN/m);q=1.2×[0.34×0.30+24.00×0.30×1.00+1.50×0.30×1.00]+1.4×2.50×0.30=10.35kN/m最大弯矩计算公式如下:M=-0.10×10.35×0.3002=0.093kN.mf=0.093×106/16200.0=5.74N/mm2梁底模面板抗弯计算强度小于15.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.300×10.35=1.863kN截面抗剪强度计算值 T=3×10.35/(2×300×18)=0.2875N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中q = 0.34×0.30+24.00×0.30×1.00+1.50×0.30×1.00=7.75N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×7.75×300.04/(100×6000.00×145800.0)=0.4858mm梁底模板的挠度计算值: v = 0.4858mm小于 [v] = 300/250=2.057,满足要求!四、梁模板底方木计算梁底方木的计算在脚手架梁底支撑计算中已经包含!五、梁模板侧模计算梁侧模板按照三跨连续梁计算,计算简图如下图 梁侧模板计算简图 1.抗弯强度计算抗弯强度计算公式要求: f = M/W < [f] 其中 f —— 梁侧模板的抗弯强度计算值(N/mm 2); M —— 计算的最大弯矩 (kN.m);q —— 作用在梁侧模板的均布荷载(N/mm); q=(1.2×14.19+1.4×4.00)×1.00=22.628N/mm 最大弯矩计算公式如下:M=-0.10×22.628×0.4002=-0.362kN.mf=0.362×106/54000.0=6.705N/mm 2梁侧模面板抗弯计算强度小于15.00N/mm 2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql 截面抗剪强度必须满足:T = 3Q/2bh < [T] 其中最大剪力 Q=0.6×0.400×22.628=5.431kN截面抗剪强度计算值 T=3×5431/(2×1000×18)=0.453N/mm 222.63kN/mA截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 14.19×1.00=14.19N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×14.190×400.04/(100×6000.00×486000.0)=0.843mm 梁侧模板的挠度计算值: v = 0.843mm小于 [v] = 400/250,满足要求!六、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力;A ——穿梁螺栓有效面积 (mm2);f ——穿梁螺栓的抗拉强度设计值,取170N/mm2;穿梁螺栓承受最大拉力 N = (1.2×14.19+1.4×4.00)×1.00×0.40/1=9.05kN穿梁螺栓直径为16mm;穿梁螺栓有效直径为12mm;穿梁螺栓有效面积为 A=113.040mm2;穿梁螺栓最大容许拉力值为 [N]=19.22kN;穿梁螺栓承受拉力最大值为 N=9.051kN;穿梁螺栓的布置距离为侧龙骨的计算间距400mm。
梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm,梁截面高度 H=800mm,H方向对拉螺栓2道,对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)900mm。
梁模板使用的木方截面38×80mm,梁模板截面侧面木方距离300mm。
梁底模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2;钢筋自重 = 1.500kN/m3;混凝土自重 = 24.000kN/m3;施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取5.714h;T ——混凝土的入模温度,取20.000℃;V ——混凝土的浇筑速度,取2.500m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;β——混凝土坍落度影响修正系数,取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90,实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90,倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含!四、梁模板侧模计算面板直接承受模板传递的荷载,应该按照均布荷载下的连续梁计算,计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.80=30.931N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中,截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 80.00×1.80×1.80/6 = 43.20cm3;截面惯性矩 I = bh3/12 = 80.00×1.80×1.80×1.80/12 = 38.88cm4;式中:b为板截面宽度,h为板截面高度。

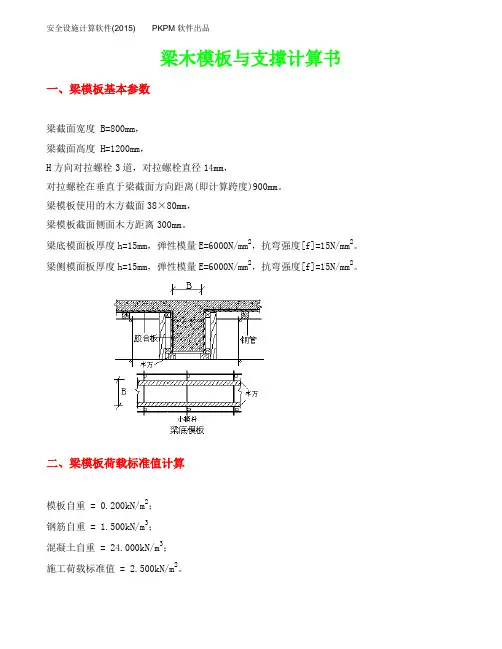

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=800mm,梁截面高度 H=1200mm,H方向对拉螺栓3道,对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)900mm。
梁模板使用的木方截面38×80mm,梁模板截面侧面木方距离300mm。
梁底模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2;钢筋自重 = 1.500kN/m3;混凝土自重 = 24.000kN/m3;施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取5.714h;T ——混凝土的入模温度,取20.000℃;V ——混凝土的浇筑速度,取2.500m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;β——混凝土坍落度影响修正系数,取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90,实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90,倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含!四、梁模板侧模计算面板直接承受模板传递的荷载,应该按照均布荷载下的连续梁计算,计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×1.20=46.397N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中,截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 120.00×1.80×1.80/6 = 64.80cm3;截面惯性矩 I = bh3/12 = 120.00×1.80×1.80×1.80/12 = 58.32cm4;式中:b为板截面宽度,h为板截面高度。

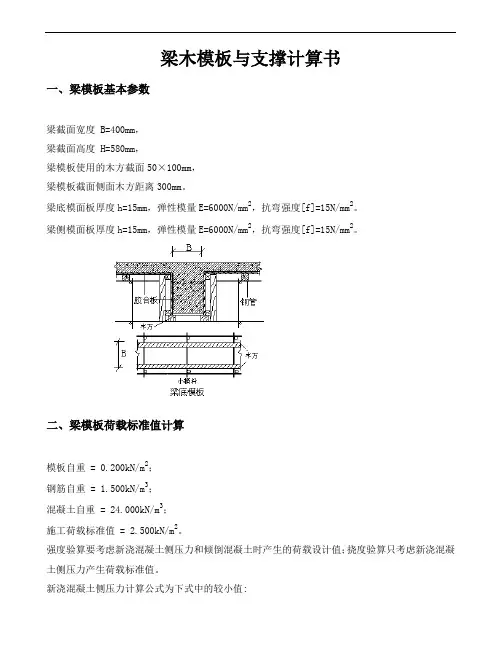

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm,梁截面高度 H=580mm,梁模板使用的木方截面50×100mm,梁模板截面侧面木方距离300mm。
梁底模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2;钢筋自重 = 1.500kN/m3;混凝土自重 = 24.000kN/m3;施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取3.000h; T ——混凝土的入模温度,取20.000℃;V ——混凝土的浇筑速度,取3.000m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;β——混凝土坍落度影响修正系数,取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90,实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90,倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含!四、梁模板侧模计算面板直接承受模板传递的荷载,应该按照均布荷载下的连续梁计算,计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.58=22.425N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中,截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 58.00×1.50×1.50/6 = 21.75cm3;截面惯性矩 I = bh3/12 = 58.00×1.50×1.50×1.50/12 = 16.31cm4;式中:b为板截面宽度,h为板截面高度。
高支模板梁支架计算书一、高大梁模板支撑计算1、计算参数信息1.1荷载参数模板自重标准值:0.5KN/㎡钢筋自重标准值:1.5KN/m³新浇砼自重标准值:24KN/m³振捣砼时(对垂直模板)产生的荷载标准值:4KN/㎡施工人员及设备荷载标准值:4KN/㎡倾倒砼时对垂直模板产生的水平荷载标准值:4KN/㎡1.2材料参数1.2.1木模板(15mm厚),取1m宽板带为计算单元弹性模量(E):5000N/mm2抗弯强度设计值(f m):10.3 N/mm2截面抵抗矩:W=1000×15×15/6=3.75×104 mm3截面惯性矩:I=1000×15×15×15/12=2.81×105 mm41.2.2木方(40×80mm)弹性模量(E):10000N/mm2抗弯强度设计值(f m):13 N/mm250×100mm木方截面抵抗矩:W=40×80×80/6=4.27×104 mm350×100mm木方截面惯性矩:I=40×80×80×80/12=1.7×106 mm4100×100mm木方截面抵抗矩:W=80×80×80/6=8.53×104 mm3100×100mm木方截面惯性矩:I=80×80×80×80/12=3.41×106 mm41.2.3 Q235钢管(A48×3.0mm)弹性模量(E):2.06×105N/mm2抗弯强度设计值(f m):205N/mm2截面抵抗矩:W=5.08×103mm3截面惯性矩:I=12.19×104mm4回转半径(i):16mm截面面积(A):A=4241.2.4对拉螺栓(A14)净截面面积(A):105mm2抗拉强度设计值(f):170N/mm21.2.5新浇砼侧压力标准值计算参数砼重力密度(γc):取24KN/m³砼浇筑速度(V):取5m/h新浇砼初凝时间(t0):取6h外加剂影响系数(β1):取1.2砼坍落度影响系数(β2):取1.15二、梁型1:截面尺寸500×13002.1梁侧模板强度计算1、新浇砼侧压力标准值=0.22×24×6×1.2×1.15×51/2=97.757KN/㎡错误!未找到引用源。

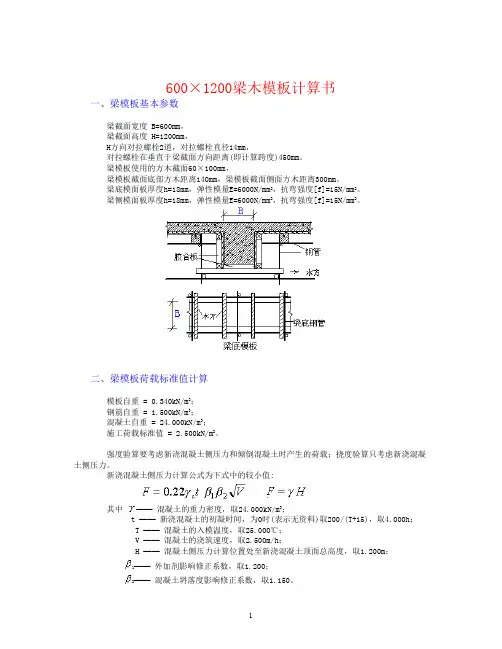

600×1200梁木模板计算书一、梁模板基本参数梁截面宽度 B=600mm,梁截面高度 H=1200mm,H方向对拉螺栓2道,对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)450mm。
梁模板使用的方木截面60×100mm,梁模板截面底部方木距离140mm,梁模板截面侧面方木距离300mm。
梁底模面板厚度h=18mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=18mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.340kN/m2;钢筋自重 = 1.500kN/m3;混凝土自重 = 24.000kN/m3;施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取4.000h; T ——混凝土的入模温度,取25.000℃;V ——混凝土的浇筑速度,取2.500m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;1——外加剂影响修正系数,取1.200;2——混凝土坍落度影响修正系数,取1.150。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=28.800kN/m2倒混凝土时产生的荷载标准值 F2= 6.000kN/m2。
三、梁模板底模计算本算例中,截面惯性矩I和截面抵抗矩W分别为:W = 60.00×1.80×1.80/6 = 32.40cm3;I = 60.00×1.80×1.80×1.80/12 = 29.16cm4;梁底模板面板按照三跨度连续梁计算,计算简图如下140140140q梁底模面板计算简图1.强度计算强度计算公式要求: = M/W < [f]其中——梁底模板的强度计算值(N/mm2);M ——计算的最大弯矩 (kN.m);q ——作用在梁底模板的均布荷载(kN/m);q=1.2×[0.34×0.60+24.00×0.60×1.20+1.50×0.60×1.20]+1.4×2.50×0.60=24.38kN/m最大弯矩计算公式如下:M=-0.10×24.377×0.1402=-0.048kN.m=0.048×106/32400.0=1.475N/mm2梁底模面板计算强度小于15.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.140×24.377=2.048kN截面抗剪强度计算值 T=3×2048/(2×600×18)=0.284N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 0.34×0.60+24.00×0.60×1.20+1.50×0.60×1.20=18.564N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×18.564×140.04/(100×6000.00×291600.0)=0.028mm梁底模板的挠度计算值: v = 0.028mm小于 [v] = 140/250,满足要求!四、梁模板底方木计算梁底方木的高度 H = 100mm;梁底方木的宽度 B = 60mm;本算例中,截面惯性矩I和截面抵抗矩W分别为:W = 6.00×10.00×10.00/6 = 100.00cm3;I = 6.00×10.00×10.00×10.00/12 = 500.00cm4;梁底方木按照按照集中荷载作用的简支梁计算,计算简图如下图梁底方木计算简图1.强度计算强度计算公式要求: = M/W < [f]其中——梁底方木的强度计算值(N/mm2);M ——计算的最大弯矩 (kN.m);P ——作用在梁底方木的集中荷载(kN/m);P={1.2×[0.34×(0.60+2×1.20)+24.00×0.60×1.20+1.50×0.60×1.20]+1.4×2.50×0.60}×0.14=3.550kN最大弯矩计算公式如下:其中 L ——梁底方木的跨度,L = 600+2×300=1200mmM=3.550×1200.000/4/1000=1.065kN.m=1.065×106/100000.0=10.650N/mm2梁底方木计算强度小于13.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.5P截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.5×3.550=1.775kN截面抗剪强度计算值 T=3×1775/(2×60×100)=0.444N/mm2截面抗剪强度设计值 [T]=1.30N/mm2梁底方木抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 P = [0.34×(0.60+2×1.20)+24.00×0.60×1.20+1.50×0.60×1.20]×0.14=2.713kN最大挠度v = 2713.200×1200.03/(48×9500.00×5000000.0)=2.056mm梁底方木的挠度计算值: v = 2.056mm小于 [v] = 1200/250,满足要求!五、梁模板侧模计算梁侧模板按照三跨连续梁计算,计算简图如下300300300q图梁侧模板计算简图1.强度计算强度计算公式要求: = M/W < [f]其中——梁侧模板的强度计算值(N/mm2);M ——计算的最大弯矩 (kN.m);q ——作用在梁侧模板的均布荷载(N/mm);q=(1.2×28.80+1.4×6.00)×1.20=51.552N/mm 最大弯矩计算公式如下:M=-0.10×51.552×0.3002=-0.464kN.m=0.464×106/64800.0=7.160N/mm2梁侧模面板计算强度小于15.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.300×51.552=9.279kN截面抗剪强度计算值 T=3×9279/(2×1200×18)=0.644N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 28.80×1.20=34.56N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×34.560×300.04/(100×6000.00×583200.1)=0.542mm梁侧模板的挠度计算值: v = 0.542mm小于 [v] = 300/250,满足要求!六、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力;A ——穿梁螺栓有效面积 (mm2);f ——穿梁螺栓的抗拉强度设计值,取170N/mm2;穿梁螺栓承受最大拉力 N = (1.2×28.80+1.4×6.00)×1.20×0.45/2=11.60kN穿梁螺栓直径为14mm;穿梁螺栓有效直径为11.6mm;穿梁螺栓有效面积为 A=105.000mm2;穿梁螺栓最大容许拉力值为 [N]=17.850kN;穿梁螺栓承受拉力最大值为 N=11.599kN;穿梁螺栓的布置距离为侧龙骨的计算间距450mm。
模板及支撑计算书一、楼板模板计算楼板厚度200mm 和100mm ,模板板面采用12mm 高强度竹木模板,次龙骨采用50×100mm ,E=104 N/mm 2,I=bh 3/12=50×1003/12=4.16×104mm 4,方木主龙骨采用100×100方木。
1、 荷载计算:模板及支架自重标准值: 0.3KN/m 2混凝土标准值: 24KN/m 2钢筋自重标准值: 1.1 KN/m 2施工人员及设备荷载标准值: 2.5 KN/m 2楼板按100mm 厚计算荷载标准值: F 1= 0.3+24×0.1+1.1+2.5=6.3KN荷载标准值: F 2=(0.3+24×0.1+1.1)×1.2+2.5×1.4=8.06KN楼板按200mm 厚计算荷载标准值: F 3= 0.3+24×0.2+1.1+2.5=8.7KN荷载标准值: F 4= (0.3+24×0.2+1.1)×1.2+2.5×1.4=10.94KN2、 计算次龙骨间距:新浇筑的混凝土均匀作用在胶合板上,单位宽度的面板可以视为梁,次龙骨作为梁支点按三跨连续考虑,梁宽取200mm 。
(1)板厚按200mm 算:按抗弯强度验算M=1/8q 1l 2 1 σ=M/W ≤f m式中:M ——弯距设计值(N •mm )q 1____作用在顶板模板上的均布荷载(N/mm )q 1=F 4×0.2=10.94×0.2=2.19KN/ml ——次龙骨间距σ——受弯应力设计值(N/mm 2)W ——截面抵抗矩=1/6bh 2f m ——模板的抗弯强度设计值(N/mm 2)取11 N/mm 2σ=M/W ≤f m1 8q 1l 211 6bh 22l 1按模板的刚度要求,最大变形值为模板设计跨度的1250ω= 0.667×ql 4 ≤1 250100EIq ——作用在模板上的均布荷载(N/mm )E ——模板的弹性模量(N/mm 2),E=1×104 N/mm 2I ——模板的惯性截面矩,I= 1 12bh 2=5.62×104mm 4100×5.62×104×104 0.677×2.38×200取抗弯承载力,刚度要求计算的小值,l=519mm 。
梁木模板与支撑计算书一、梁模板大体参数梁截面宽度 B=250mm,梁截面高度 H=500mm,H方向对拉螺栓2道,对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)500mm。
梁模板利用的木方截面50×100mm,梁模板截面底部木方距离250mm,梁模板截面侧面木方距离250mm。
梁底模面板厚度h=18mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=18mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = m2;钢筋自重 = m3;混凝土自重 = m3;施工荷载标准值 = m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度,取m 3;t —— 新浇混凝土的初凝时刻,为0时(表示无资料)取200/(T+15),取;T —— 混凝土的入模温度,取20.000℃;V —— 混凝土的浇筑速度,取2.500m/h ;H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m ;β—— 混凝土坍落度阻碍修正系数,取。
依照公式计算的新浇混凝土侧压力标准值 F1=m 2考虑结构的重要性系数,实际计算中采纳新浇混凝土侧压力标准值:F1=×=m 2考虑结构的重要性系数,倒混凝土时产生的荷载标准值:F2=×=m 2。
三、梁模板底模计算本算例中,截面惯性矩I 和截面抗击矩W 别离为:W = ××6 = 13.50cm 3;I = ×××12 = 12.15cm 4;梁底模板面板依照三跨度持续梁计算,计算简图如下250 250 250 4.28kN/mA B梁底模面板计算简图 1.抗弯强度计算抗弯强度计算公式要求: f = M/W < [f]其中 f ——梁底模板的抗弯强度计算值(N/mm2);M ——计算的最大弯矩;q ——作用在梁底模板的均布荷载(kN/m);q=×××+××+×× + ×××=m最大弯矩计算公式如下:M=××=梁底模面板抗弯计算强度小于mm2,知足要求!2.抗剪计算最大剪力的计算公式如下:Q =截面抗剪强度必需知足:T = 3Q/2bh < [T]其中最大剪力Q=××=截面抗剪强度计算值T=3×643/(2×250×18)=mm2截面抗剪强度设计值 [T]=mm2面板的抗剪强度计算知足要求!3.挠度计算最大挠度计算公式如下:其中q = ××+××+××=mm三跨持续梁均布荷载作用下的最大挠度v=100EI=××(100××=0.106mm梁底模板的挠度计算值: v = 0.106mm,小于 [v] = 250/250,知足要求!四、梁模板底木方计算梁底木方的计算在脚手架梁底支撑计算中已经包括!五、梁模板侧模计算面板直接经受模板传递的荷载,应该依照均布荷载下的持续梁计算,计算如下作用在梁侧模板的均布荷载q=×+××=mm面板的截面惯性矩I和截面抗击矩W别离为:本算例中,截面惯性矩I和截面抗击矩W别离为:W = ××6 = 27.00cm3;I = ×××12 = 24.30cm4;(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2);M ——面板的最大弯距;W ——面板的净截面抗击矩;[f] ——面板的抗弯强度设计值,取mm2;M =其中 q ——荷载设计值(kN/m);经计算取得M = ××+×××=经计算取得面板抗弯强度计算值 f = ×1000×1000/27000=mm2面板的抗弯强度验算 f < [f],知足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=××+××=截面抗剪强度计算值T=3×(2××=mm2截面抗剪强度设计值 [T]=mm2面板抗剪强度验算 T < [T],知足要求!(3)挠度计算v = / 100EI < [v] = l / 250面板最大挠度计算值v = ××2504/(100×6000×243000)=0.221mm 面板的最大挠度小于250,知足要求!六、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力;A ——穿梁螺栓有效面积 (mm2);f ——穿梁螺栓的抗拉强度设计值,取170N/mm2;穿梁螺栓经受最大拉力N = ×+×××2=穿梁螺栓直径为14mm;穿梁螺栓有效直径为11.6mm;穿梁螺栓有效面积为 A=105.000mm2;穿梁螺栓最大允许拉力值为 [N]=;穿梁螺栓经受拉力最大值为 N=;穿梁螺栓的布置距离为侧龙骨的计算间距500mm。
250*700mm梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=250mm,梁截面高度 H=700mm,H方向对拉螺栓1道,对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。
梁模板使用的木方截面40×80mm,梁模板截面侧面木方距离300mm。
梁底模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2;钢筋自重 = 1.500kN/m3;混凝土自重 = 24.000kN/m3;施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
当浇筑速度大于10m/h或坍落度大于180mm时,新浇混凝土侧压力按公式2计算;其他情况按两个公式计算,取较小值:其中γc——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取5.714h;T ——混凝土的入模温度,取20.000℃;V ——混凝土的浇筑速度,取2.500m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;β——混凝土坍落度影响修正系数,取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90,实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90,倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含!四、梁模板侧模计算面板直接承受模板传递的荷载,应该按照均布荷载下的连续梁计算,计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.70=27.065N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中,截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = 26.25cm3;截面惯性矩 I = 19.69cm4;(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2);M ——面板的最大弯距(N.mm);W ——面板的净截面抵抗矩;[f] ——面板的抗弯强度设计值,取15.00N/mm2;M = 0.100ql2其中 q ——荷载设计值(kN/m);经计算得到 M = 0.100×(1.20×18.144+1.40×3.780)×0.300×0.300=0.244kN.m 经计算得到面板抗弯强度计算值 f = 0.244×1000×1000/26250=9.279N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×18.144+1.40×3.780)×0.300=4.872kN 截面抗剪强度计算值 T=3×4872.0/(2×700.000×15.000)=0.696N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T],满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×18.144×3004/(100×6000×196875)=0.842mm 面板的最大挠度小于300.0/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力;A ——穿梁螺栓有效面积 (mm2);f ——穿梁螺栓的抗拉强度设计值,取170N/mm2;穿梁螺栓承受最大拉力 N = (1.2×25.92+1.40×5.40)×0.70×0.60/1=16.24kN 穿梁螺栓直径为14mm;穿梁螺栓有效直径为11.6mm;穿梁螺栓有效面积为 A=105.000mm2;穿梁螺栓最大容许拉力值为 [N]=17.850kN;穿梁螺栓承受拉力最大值为 N=16.239kN;穿梁螺栓的布置距离为侧龙骨的计算间距600mm。
梁板支撑体系计算书一、梁模板计算(以300×900框架梁为例)其传力系统为:现浇砼及施工等荷载、梁底模板、横方木、纵方木、水平钢管、承接层。
1、荷载(底板承受的标准荷载)1)静载模板自重:0.3×0.3=0.09KN/M钢筋砼自重:0.3×0.9×25=6.75KN/M钢筋自重:1.5×0.3×0.9=0.405 KN/M总重:0.09+6.75+0.405=7.25 KN/M2)活载振捣砼动载:2×0.3×0.9=0.54 KN/M3)竖向设计荷载q=18.7×1.2+0.9×1=23.34 KN/M2、内力计算梁静跨8.8m,因跨度校长,按四跨连梁简化计算,按最不利荷载布置,查《建筑施工手册》附录二附表2-14得:Km=-0.121;Kv=-0.62;Kw=0.967。
另模板底横方木间距在250,查《建筑施工手册》表2-54得18mm胶合模板设计强度Fv=1.2N/mm2,Fm=20N/mm2。
弹性模量:E=6500N/mm2。
受力简图如下:①强度验算:M max =2ql K v =-0.121×23.34×0.25²=-0.177KN/m需要截面抵抗矩:W n =mf M =2010177.06⨯=8850mm ³ 选用底板截面为500×18mm ,W n =61bh ²=61×500×18²=27000 mm ³> W n1 可满足要求。
②剪应力验算 V=ql K v =0.62×23.34×0.25=3.62KN剪应力=0.62N/ mm ²< f v =1.2N/mm 2满足要求③刚度验算刚度验算时按标准荷载,同时不考虑振动荷载,所以q=8.04KN/m挠度 ωA =EI ql k m 1004=3418500121650010025004.8967.0⨯⨯⨯⨯⨯⨯=0.45mm <[ω]=400l =400330=0.83mm 可以满足要求。
梁、板模板及支撑体系计算考虑到现场所进材料的不不确定性,钢管验算取值采用φ48×3.0,木方验算取值90×90。
11.1板400mm模板(扣件式)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性20二、荷载设计模板支拆环境不考虑风荷载三、模板体系设计50 ,50设计简图如下:模板设计平面图)(楼板长向模板设计剖面图)楼板宽向模板设计剖面图(四、面板验算10000 根据《建筑施工模板安全技术规范》??就面板可按简支跨计算的规定,另据现实,楼板面板应搁置在梁侧模板上,因此本例以简支梁,取1m单位宽度计算。
计算简图如下:233/12=1000×18×18×18/12=18/6=54000mm=,IbhW=bh/6=1000×18×4486000mm1、强度验算q=0.9max[1.2(G+ (G+G)×h)+1.4Q,1.35(G+1k1k1k3k12k(G+G)×h)+1.4×0.7Q]×b=0.9max[1.2×(0.15+(1.1+24)×0.4)+1.4×2.5,1k3k2k1=14.59kN/m2.5] ×0.7×0.4)+1.4×(0.15+(1.1+24)×1.35×.q=0.9×1.35×G×b=0.9×1.35×0.15×1=0.18kN/m 1K2p=0.9×1.4×0.7×Q=0.9×1.4×0.7×2.5=2.2kN1K2222/8+2.2×0.30.3/4]= /8,=max[qll/8,q0.18×/8+pl/4]=max[14.59×0.3M21max0.17kN·m622 15N/mmM≤[f]==σ3.1N/mm/W=0.17×10=/54000max满足要求!2、挠度验算q=(G+(G+G)×h)×b=(0.15+(1.1+24)×0.4)×1=10.19kN/m2k1k3k445qlν=/(384×10000×486000)=0.22mm≤[ν]=l/400=5×/(384EI)=10.19×300300/400=0.75mm满足要求!五、小梁验算I(cm)546.75 因[B/l]=[20000/900]=22,按四等跨连续梁计算,又因小梁较大悬挑b取整取整长度为50mm,因此需进行最不利组合,计算简图如下:1、强度验算q=0.9max[1.2(G+(G+G)×h)+1.4Q,1k1k2k3k11.35(G+(G+G)×h)+1.4×0.7Q]×b=0.9×max[1.2×(0.3+(1.1+24)×0.4)+1.4×2.5,1k1k2k3k1.35×(0.3+(1.1+24)×0.4)+1.4×0.7×2.5]×0.3=4.43kN/m因此,q=1静0.9×1.35(G+(G+G)×h)×b=0.9×1.35×(0.3+(1.1+24)×0.4)×0.3=3.77kN/m2k1k3k q=0.9×1.4×0.7×Q×b=0.9×1.4×0.7×2.5×0.3=0.66kN/m1k1活2222=0.39kN·m +0.121×0.66×LL+0.121q0.9=0.107×3.77×0.9M=0.107q111活静q=0.9×1.35×G×b=0.9×1.35×0.3×0.3=0.11kN/m 1k2p=0.9×1.4×0.7×Q=0.9×1.4×0.7×2.5=2.2kN 1k22+0.181pL]L=+0.21pL,M=max[0.077qL0.107q22222+0.181×2.2×0.9]=0.42kN·0.92.2×,0.107×0.11×0.9max[0.077×0.11×0.9m+0.21×2222/2+2.2×0.05]0.11×0.05/2+pL]=max[4.43×0.05LM=max[q/2/2,qL,121311=0.11kN·mMmax=max[M1,M2,M3]=max[0.39,0.42,0.11]=0.42kN·m622 15N/mm≤[f]σ=M=3.49N/mm/1215000.42×/W=10=max满足要求!2、抗剪验算V1=0.607q1静L+0.62q1活L=0.607×3.77×0.9+0.62×0.66×0.9=2.43kNV2=0.607q2L+0.681p=0.607×0.11×0.9+0.681×2.2=1.56kNV3=max[q1L1,q2L1+p]=max[4.43×0.05,0.11×0.05+2.2]=2.21kNVmax=max[V1,V2,V3]=max[2.43,1.56,2.21]=2.43kN22 1.4N/mm=τ≤[τ]0.45N/mm90)3V=/(2bh)=3×2.43×1000/(2×90×=0maxmax满足要求!3、挠度验算q=(G+(G+G)×h)×b=(0.3+(24+1.1)×0.4)×0.3=3.1kN/m2k3k1k44/(100×9350×5467500)/(100EI)=0.632×3.1×900=0.632qL=跨中νmax0.25mm≤[ν]=l/400=900/400=2.25mm满足要求!.六、主梁验算Ф48×3 (mm) 主梁材料规格钢管主梁类型2206000 2 可调托座内主梁根数) 主梁弹性模量E(N/mm22125 205 ) 主梁抗剪强度设计值[τ](N/mm主梁抗弯强度设计值[f](N/mm)344.4910.78)主梁截面抵抗矩W(cm主梁截面惯性矩I(cm)因主梁2根合并,则抗弯、抗剪、挠度验算荷载值取半。
梁、板木模板及支撑计算书楼板模板扣件钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》( JGJ130-2001)本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》。
模板支架搭设高度为8.05米,搭设尺寸为:立杆的纵距 b=0.80米,立杆的横距1=0.80米,立杆的步距h=1.50米kb L采用的钢管类型为'-48X 3.5。
、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算■55匚纵向钢昔僑向钢背 板底方木图楼板支撑架立面简图图楼板支撑架立杆稳定性荷载计算单元静荷载标准值q1 = 25.000 X 0.120 X 1.000+0.350 X 1.000=3.350kN/m 活荷载标准值q2 = (2.000+1.000) X 1.000=3.000kN/m面板的截面惯性矩I和截面抵抗矩V分别为:本算例中,截面惯性矩I和截面抵抗矩V分别为:W = 100.00 X 1.80 X 1.80/6 = 54.00cm 3;I = 100.00 X 1.80 X 1.80 X 1.80/12 = 48.60cm 4;(1) 强度计算f = M / W < [f]其中f ――面板的强度计算值(N/mm2);M ---- 面板的最大弯距(N.mm);W——面板的净截面抵抗矩;[f] ―― 面板的强度设计值,取15.00N/mm2;M = 0.100ql 2其中q ---- 荷载设计值(kN/m);经计算得到M = 0.100 X (1.2 X 3.350+1.4 X 3.000) X 0.450 X0.450=0.166kN.m 经计算得到面板强度计算值f = 0.166 X 1000X1000/54000=3.083N/mm2面板的强度验算f < [f], 满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600 X (1.2 X 3.350+1.4 X 3.000) X 0.450=2.219kN 截面抗剪强度计算值T=3 X 2219.0/(2 X 1000.000 X 18.000)=0.185N/mm2截面抗剪强度设计值[T]=1.40N/mm 2抗剪强度验算T < [T],满足要求!(3)挠度计算4 / 100EI < [v] = l / 250 v = 0.677ql面板最大挠度计算值 v = 0.677 X 6.350 X 4504心 00 X 6000X 486000)=0.605mm面板的最大挠度小于450.0/250,满足要求!、支撑方木的计算方木按照均布荷载下三跨连续梁计算。
1. 荷载的计算(1) 钢筋混凝土板自重(kN/m):q11 = 25.000 X 0.120 X 0.450=1.350kN/m⑵ 模板的自重线荷载(kN/m): q12 = 0.350 X 0.450=0.157kN/m (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m):经计算得到,活荷载标准值 q2 = (1.000+2.000) X 0.450=1.350kN/m X 1.350+1.2 X 0.157=1.809kN/mX 1.350=1.890kN/m按照三跨连续梁计算,最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下:均布荷载 q = 3.699/1.000=3.699kN/m最大弯矩 M = 0.1ql 2=0.1 X 3.70 X 1.00 X 1.00=0.370kN.m 最大剪力 Q=0.6 X 1.000 X 3.699=2.219kN 最大支座力 N=1.1 X 1.000 X 3.699=4.069kN 方木的截面力学参数为本算例中,截面惯性矩I 和截面抵抗矩V 分别为:W = 6.00 X 10.00 X 10.00/6 = 100.00cm 3; I = 6.00 X 10.00 X 10.00 X 10.00/12 = 500.00cm4 ;(1)方木强度计算截面应力'> =0.370 X 106/100000.0=3.70N/mm 2静荷载q1 =1.2活荷载q2 =方木的计算强度小于13.0N/mm2,满足要求!(2) 方木抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3 X 2219/(2 X 60 X 100)=0.555N/mn 2截面抗剪强度设计值[T]=1.30N/mm 2方木的抗剪强度计算满足要求(3) 方木挠度计算最大变形 v =0.677 X 2.858 X 1000.04/(100 X 9500.00 X 5000000.0)=0.407mm 方木的最大挠度小于1000.0/250,满足要求!三、横向支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算 集中荷载F 取纵向板底支撑传递力,P=4.07kN支撑钢管弯矩图(kN.m)Ah4.07kN 4.07kN 4.07kN 4.07kN 4.07kN 4.07kN 4.07kM.07kNB10001000支撑钢管计算简图支撑钢管变形图(mm )3.325.27 5.271.20 1.201.781.783.32 2.29 2.29U6.36360.740.74 T I 2.87 2.874.814.81支撑钢管剪力图(kN )经过连续梁的计算得到 最大弯矩 Mmax=1.000kN.m 最大变形vmax=2.56mm 最大支座力Qmax=10.086kN截面应力 >=1.00 X 106/5080.0=196.92N/mm2支撑钢管的计算强度小于205.0N/mn 2,满足要求! 支撑钢管的最大挠度小于1000.0/150与10mm 满足要求!四、扣件抗滑移的计算纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算 (规范5.2.5): R < Rc 其中Rc ――扣件抗滑承载力设计值,取8.0kN ; R --- 纵向或横向水平杆传给立杆的竖向作用力设计值;计算中R 取最大支座反力,R=10.09kN 单扣件抗滑承载力的设计计算不满足要求,采用双扣件! 当直角扣件的拧紧力矩达40--65N.m 时,试验表明:单扣件在12kN 的荷载下会滑动,其抗滑承载力可取8.0kN;双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。
五、立杆的稳定性计算荷载标准值作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1.静荷载标准值包括以下内容:(1)脚手架钢管的自重(kN):NG1 = 0.129 X 21.300=2.750kN钢管的自重计算参照《扣件式规范》附录A双排架自重标准值,设计人员可根据情况修改。
(2)模板的自重(kN):NG2 = 0.350 X 1.000 X 1.000=0.350kN(3)钢筋混凝土楼板自重(kN):NG3 = 25.000 X 0.120 X 1.000 X 1.000=3.000kN经计算得到,静荷载标准值NG = NG1+NG2+NG3 = 6.100kN2.活荷载为施工荷载标准值与振倒混凝土时产生的荷载。
经计算得到,活荷载标准值NQ = (1.000+2.000) X 1.000 X 1.000=3.000kN3.不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2NG + 1.4NQ六、立杆的稳定性计算立杆的稳定性计算公式其中N ---- 立杆的轴心压力设计值,N = 11.52kN ;■-――轴心受压立杆的稳定系数,由长细比10/i 查表得到;i -- 计算立杆的截面回转半径(cm) ; i = 1.58 A -- 立杆净截面面积(cm 2); A = 4.89 W-- 立杆净截面抵抗矩(cm 3) ; W = 5.081 ---- 钢管立杆抗压强度计算值(N/mm 2);[f]―― 钢管立杆抗压强度设计值,[f] = 205.00N/mm 2; 10 ―― 计算长度(m);如果完全参照《扣件式规范》不考虑高支撑架,由公式 (1)或(2)计算10 = kluh ⑴ 10 = (h+2a) (2) k1 ――计算长度附加系数,按照表1取值为1.163 ; u ――计算长度系数,参照《扣件式规范》表 5.3.3 ; u = 1.70 a —— 立杆上端伸出顶层横杆中心线至模板支撑点的长度; a = 公式(1)的计算结果:■> = 114.79N/mn 2,立杆的稳定性计算■> < [f], 公式⑵ 的计算结果:■> = 60.96N/mm 2,立杆的稳定性计算< [f],如果考虑到高支撑架的安全因素,适宜由公式 (3)计算l0 = k1k2(h+2a) (3) k2 ――计算长度附加系数,按照表2取值为1.057 ;公式⑶ 的计算结果:■> = 88.79N/mm 2,立杆的稳定性计算■> < [f],模板承重架应尽量利用剪力墙或柱作为连接连墙件,否则存在安全隐患。
表1模板支架计算长度附加系数k1步距 h(m) h< 0.90.9<h < 1.21.2<h< 1.51.5<h< 2.1k 11.2431.1851.1671.163表2模板支架计算长度附加系数k2H(m) 4 6 8 10)12 1416 18 20| 25 303540h+2a 或 u 1h(m)1.35 1.01.014 1.026 1.039 1.042 1.054 1.061 1.081 1.092 1.113 1.137 1 .1551.1731.44 1.0 1.012 1.022 1.031 1.039 1.047 1.056 1.064 1.072 1.092 1.111 1 .1291.1491.53 1.0 1.007 1.015 1.024 1.031 1.039 1.047 1.055 1.062 1.079 1.097 1 .114 1.1321.62 1.0 1.007 1.014 1.021 1.029 1.036 1.043 1.051 1.056 1.074 1.090 1 .106 1.1230.30m ;满足要求!满足要求!满足要求!1.80 1.0 1.007 1.014 1.020 1.026 1.033 1.040 1.046 1.052 1.067 1.081 1.0961.1111.92 1.0 1.007 1.012 1.018 1.024 1.030 1.035 1.042 1.048 1.062 1.076 1.0901.1042.04 1.0 1.007 1.012 1.018 1.022 1.029 1.035 1.039 1.044 1.060 1.073 1.0871.1012.25 1.0 1.007 1.010 1.016 1.020 1.027 1.032 1.037 1.042 1.057 1.070 1.0811.0942.70 1.0 1.007 1.010 1.016 1.020 1.027 1.032 1.037 1.042 1.053 1.066 1.0781.091七、楼板模板高支撑架的构造和施工要求[工程经验]除了要遵守《扣件架规范》的相关要求外,还要考虑以下内容1.模板支架的构造要求:a.梁板模板高支撑架可以根据设计荷载采用单立杆或双立杆;b.立杆之间必须按步距满设双向水平杆,确保两方向足够的设计刚度;c.梁和楼板荷载相差较大时,可以采用不同的立杆间距,但只宜在一个方向变距、而另一个方向不变。
