题目1 巧克力糖包装机设计题目设计巧克力糖自动包装机。

包装对象为圆台状巧克力糖（图6），包装材料为厚0.008mm 的金色铝箔纸。

包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和褶皱（图7）。

包装工艺方案为：纸坯型式采用卷筒纸，纸片水平放置，间歇剪切式供纸（图8）。

包装工艺动作为：1.将64mm×64mm铝箔纸覆盖在巧克力糖ф17mm小端正上方；2.使铝箔纸沿糖块锥面强迫成形；3.将余下的铝箔纸分半，先后向ф24mm大端面上褶去，迫使包装纸紧贴巧克力糖。

表9 设计数据表1.要求设计糖果包装机的间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构。

2.整台机器外形尺寸（宽×高）不超过800mm×1000mm。

3.锥面成形机构不论采用平面连杆机构、凸轮机构或者其他常用机构，要求成形动作尽量等速，起动与停顿时冲击小。

设计任务1）按工艺动作要求拟定运动循环图。

2）进行间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构选型，实现上述动作要求，并将各机构按照一定的组合方式组合起来；3）机械运动方案的评定和选择。

4）按选定的电动机和执行机构运动参数拟定机械传动方案。

5）画出机械运动方案简图。

6）对传动机构和执行机构进行运动尺寸计算。

7）编写设计计算说明书（课程设计专用稿纸）。

8）在三号图纸上完成机械运动简图。

9）准备答辩。

设计提示1. 剪纸与供纸动作连续完成。

2.铝箔纸锥面成形机构一般可采用凸轮机构、平面连杆机构等。

3.实现褶纸动作的机构有多种选择：包括凸轮机构、摩擦滚轮机构等。

4.巧克力糖果的送推料机构可采用平面连杆机构、凸轮机构。

5.各个动作应有严格的时间顺序关系。

题目02：自动打印机设计方案与分析1、工作原理及工艺动作过程对于包装好的纸盒上，为了商品某种需要而打印一种记号。

它的动作主要有三个:送料到达打印工位。

然后打印记号。

最后将产品输出。

巧克力糖自动包装机课程设计巧克力糖自动包装机课程设计导言巧克力糖作为一种广受欢迎的零食，其生产过程中的自动包装机起到了至关重要的作用。

本文将围绕巧克力糖自动包装机的课程设计展开讨论，并探索其功能、工作原理、设计要点以及未来发展趋势。

一、功能和工作原理1. 巧克力糖自动包装机的功能巧克力糖自动包装机是一种能够实现巧克力糖自动包装的设备。

其主要功能包括糖果分拣、包装袋制作、包装装填、封口、成品输送等。

通过自动化的操作，巧克力糖的包装效率得到了极大提高。

2. 巧克力糖自动包装机的工作原理巧克力糖自动包装机通过一系列工作步骤完成糖果的包装。

糖果经过传送带进入机器，然后通过分拣装置被分为不同的组。

随后，机器会根据包装要求制作包装袋，并将糖果逐一装填至包装袋中。

包装袋被封口并输出至成品输送带，待进一步包装、存储、运输和销售。

二、设计要点1. 系统的可调性和适应性巧克力糖自动包装机应具备一定的可调性，以适应不同规格和形状的巧克力糖包装需求。

机器应能够根据不同的包装尺寸进行自动调整，并能够适应不同形状、大小的糖果。

2. 包装的速度和稳定性高效稳定的包装速度是巧克力糖自动包装机的关键设计要点。

在设计过程中，需要合理优化机器结构和工艺流程，以提高包装速度，并保持包装过程的稳定性，避免机器故障和糖果损坏。

3. 安全性和卫生性巧克力糖自动包装机在设计过程中应考虑到安全性和卫生性因素。

机器应具备防止工人误操作的安全装置，并能够方便进行清洁和消毒，以确保生产过程的安全和卫生。

4. 系统的自动化程度自动化程度高的巧克力糖自动包装机不仅能够提高包装效率，还能够降低劳动力成本。

在设计过程中，需要充分考虑信号控制、传感器应用、机器人技术等自动化元素，以实现系统的高度自动化。

三、未来发展趋势1. 智能化技术的应用随着智能化技术的不断发展，未来巧克力糖自动包装机将更加智能化。

通过引入人工智能、机器学习等技术，可以实现自动识别、自动调整和自动学习，在提高包装效率的同时减少人为干预。

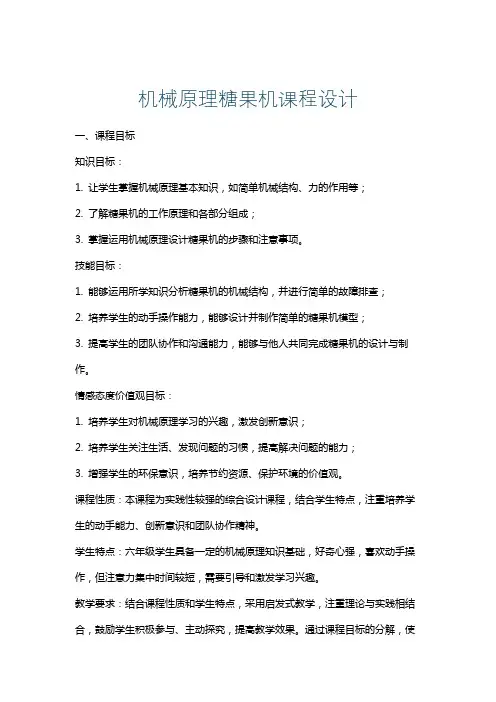

机械原理糖果机课程设计一、课程目标知识目标：1. 让学生掌握机械原理基本知识，如简单机械结构、力的作用等；2. 了解糖果机的工作原理和各部分组成；3. 掌握运用机械原理设计糖果机的步骤和注意事项。

技能目标：1. 能够运用所学知识分析糖果机的机械结构，并进行简单的故障排查；2. 培养学生的动手操作能力，能够设计并制作简单的糖果机模型；3. 提高学生的团队协作和沟通能力，能够与他人共同完成糖果机的设计与制作。

情感态度价值观目标：1. 培养学生对机械原理学习的兴趣，激发创新意识；2. 培养学生关注生活、发现问题的习惯，提高解决问题的能力；3. 增强学生的环保意识，培养节约资源、保护环境的价值观。

课程性质：本课程为实践性较强的综合设计课程，结合学生特点，注重培养学生的动手能力、创新意识和团队协作精神。

学生特点：六年级学生具备一定的机械原理知识基础，好奇心强，喜欢动手操作，但注意力集中时间较短，需要引导和激发学习兴趣。

教学要求：结合课程性质和学生特点，采用启发式教学，注重理论与实践相结合，鼓励学生积极参与、主动探究，提高教学效果。

通过课程目标的分解，使学生在知识与技能、过程与方法、情感态度价值观等方面取得具体的学习成果，为后续教学设计和评估提供依据。

二、教学内容1. 简单机械原理回顾：结合课本第二章内容，复习杠杆、轮轴、滑轮等基本机械原理及其应用。

- 重点掌握杠杆原理及其分类；- 了解轮轴、滑轮在实际机械中的应用。

2. 糖果机工作原理及结构：学习课本第四章关于简单机械应用的内容，以糖果机为例，分析其工作原理和结构组成。

- 掌握糖果机的动力传递、料仓、出料口等部分的作用；- 学习糖果机各部件之间的配合与协调。

3. 设计与制作糖果机：结合课本第六章实践环节，进行糖果机的设计与制作。

- 学习设计步骤，明确设计要求；- 分组讨论，确定糖果机设计方案；- 动手制作糖果机模型，并进行调试与优化。

4. 故障排查与维护：参考课本第八章关于机械维护与保养的内容，学习糖果机的故障排查与维护方法。

巧克力糖自动包装机院－系：专业：年级：学生姓名：学号：指导教师：2023年7月目录设计任务 (3)设计题目：巧克力糖包装机 (3)设计规定 (3)设计条件 (4)设计任务 (4)设计提醒 (4)第一章设计规定分析 (4)1.1功能规定 (4)1.2原机的选择 (4)1.3传动比的计算 (4)第二章结构功能分析 (6)2.1功能分析 (6)2.2工作原理及工艺动作流程图 (6)第三章机构的选择 (6)3.1方案一 (6)3.2方案二 (7)3.3方案比较 (7)第四章各机构的组合 (8)4.1功能分解 (8)4.2机构的选用 (9)第五章机械运动系统设计方案拟定 (9)5.1执行机构方案设计图 (9)5.2槽轮与工作台 (10)5.3送纸机构 (10)5.4机构运动方案总体布局图 (10)第六章机械传动循环图 (13)第七章系统设计数据解决 (14)7.1齿轮的设计 (14)7.2移动凸轮的设计 (15)7.3凸轮机构设计参考文献 (17)设计题目：巧克力糖自动包装机设计规定1.规定设计糖果包装机的间歇剪刀式供纸机构、铝箔纸锥面成型机构、褶纸机构以及巧克力糖果的送推料机构。

2.整台机器外形尺寸（宽*高）不超过800mm*1000mm。

3.锥面成型机构不管采用平面连杆机构、凸轮机构或者其他常用机构，规定成形动作尽量等速，启动与停顿时冲击小。

设计条件1 产品特性：圆台状巧克力呈圆台形，轮廓清楚，但质地疏松，容易碰伤。

因此，考虑机械动作时应当适合它的特点，以保证产品的加工质量；在进出料时避免碰撞而损伤产品：涉及速度适应，过快会引起冲击而也许损伤产品等。

包装前的圆台状巧克力糖包装后的圆台状巧克力糖包装工艺首要的是解决配件上料的问题。

显然，像巧克力之类的产品，使用一般的上料方法是不适宜的。

假如采用料仓式上料法，则需要人工定期放料，每分钟放料也是紧张的。

假如料自动机的进料系统直接与巧克力糖浇筑成形的出口相衔接，则比较容易解决巧克力糖自动上料的问题。

巧克力糖自动包装机-机械原理课设巧克力糖包装机院系：工学院机械系专业：机械工程及自动化年级： 2011级学生姓名：李天明学号： 201101030013 指导教师：王海生2013年8月摘要巧克力糖包装机主要是用在糖果包装厂里，在大量数生产出糖果后，将其一一用牛皮用铝箔纸纸将其包来装起，给顾客以视觉上的美观享受，便于销售。

这种功能在很多地方都可以用到，比如：包书机，罐头包装机，饭盒包装机等凡是设计到需要将东西进行外表包装的地方都可以将其稍加改动即可用于其他地方。

设计说明书包括机构原理分析、机构选型与比较、机构设计，最终有机整合。

并附有各单个机构与整体图样。

机械系统是机械的重要组成部分，是机械的主体。

机械系统的设计是机械设计中极其重要的一环，设计得正确和合理与否，对提高机械的性能和质量、降低制造成本与维护费用等影响很大，古应认真对待。

机械系统的方案设计是一项极富创造性的活动，要求设计者善于运用已有知识和实践，认真总结过去的有关工作，广泛收集、了解国内外的有关信息（如查阅文献、专利、标准，同有关人员交谈等），充分发挥创造性思维和想象能力，灵活应用各种设计方法和技巧，以设计方法和技巧，以设计出新颖、灵巧、高效的机械系统。

关键词：巧克力包装机；设计说明书；机械设计；机构目录第一章设计任务 (5)1.1 设计题目 (5)1.2设计任务 (5)1.3设计提示 (5)第二章设计工艺 (6)2.1工艺方案 (6)2.2原始数据 (7)第三章包装机构成图 (7)3.1粒装巧克力糖包装机机构简图 (7)3.2执行机构简图 (10)3.3折纸机构 (11)3.4送纸与切纸机构 (11)3.5推糖机构 (12)3.6其他 (13)3.6.1盘形机构 (13)3.6.2卸糖机构 (13)第四章机构计算 (15)4.1巧克力糖包装机的工作循环图 (15)4.2执行机构周期确定 (15)4.3机构初始状态设置 (16)4.4传动机构传动比计算 (17)第五章曲柄滑块机构 (17)5.1曲柄滑块机构的设计 (17)第六章粒状巧克力糖包装机的齿轮机构设计 (18)第七章巧克力糖包装机的凸轮机构 (20)7.1顶糖凸轮机构设计 (20)7.1.1 凸轮机构轮廓曲线设计结构示意图 (20)7.2送纸滚筒凸轮机构设计 (21)7.3折纸凸轮机构设计 (21)7.4压糖凸轮及剪纸凸轮设计 (22)第八章粒状巧克力包装机的槽轮设计 (22)第九章方案评价 (24)第十章设计小结 (25)第十一章参考文献 (26)第一章设计任务1.1 设计题目设计巧克力糖自动包装机。

机械原理课程设计学号：XXXXXXXXXX姓名：XXX专业：机械设计制造及其自动化（卓越）论文题目：巧克力糖包装机指导教师：XXX所属学院：XXXXXXXXXX2012年9月5日目录一、机构简介 (2)1、设计题目 (2)2、设计数据 (3)3、设计任务 (3)4、设计提示 (3)二、执行机构的选择 (4)三、原动机选择、传动比计算与分配 (7)四、构建设计 (8)1.铝箔纸锥面成形机构 (8)2.褶纸机构 (8)3.间歇剪切供纸机构 (9)4.送推料机构 (9)五、巧克力糖包装机的设计总体分布 (9)六、主要机构设计 (13)七、传动机构的选择与比较 (15)八、制定机械系统的运动循环图 (16)九、课程设计小结 (18)十、参考材料 (18)引言：人们在长期的生产实践和社会生活中，为了节省劳动，提高效率，不断改进所使用的工具从而创造和发明了机械和机械科学。

然而在当今社会，使用机器进行生产的水平已成为衡量一个国家生产技术水平和现代化程度的标志之一。

其中机械设计扮演着很重要的角色。

通观总过程，设计应本着以下原则：1、满足功能性要求：机械设计的目的就是要实现预定的目标，任何设计也不例外，要经过对相关书籍的精读，确定最终方案。

2、满足可靠性要求：为不使机械在于预期时间内发生破坏、零件过度磨损、变形而导致失效，强烈的震动和冲击而损坏机器的工作性能，为保证人身和财产安全，对机械的整体设计及零部件的强度设计要做严格的要求。

3、满足经济要求：机械产品的经济体现在设计、制造、销售和使用的全过程，产品的成本很大程度上取决于设计阶段。

设计要在保证机器质量的前提下，降低了原材料的消耗；在满足要求的前提下，采用价格低廉的原材料；采用标准零部件，并充分考虑其工艺性以减少加工成本。

一、机构简介1、设计题目设计巧克力糖自动包装机。

包装对象为圆台状巧克力糖（见附图21），包装材料为厚0.008mm的金色铝箔纸。

包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和褶皱（见附图22）。

糖果自动包装机课程设计一、课程目标知识目标：1. 学生能理解糖果自动包装机的基本工作原理，掌握其主要部件的功能和作用。

2. 学生能够描述糖果自动包装机在食品工业中的应用，了解其在我国食品包装行业的发展现状。

3. 学生掌握与糖果自动包装机相关的安全操作规程和日常维护保养知识。

技能目标：1. 学生能够运用所学的知识，分析并解决糖果自动包装机在运行过程中可能出现的简单问题。

2. 学生通过小组合作，设计并制作一个简易的糖果自动包装机模型，提高动手实践能力。

3. 学生能够运用信息技术手段，收集、整理与糖果自动包装机相关的资料，提升信息素养。

情感态度价值观目标：1. 学生培养对糖果自动包装机及相关技术的兴趣，激发学习热情，增强探索精神。

2. 学生通过学习糖果自动包装机的相关知识，认识到科学技术在提高生活质量方面的重要性，增强社会责任感。

3. 学生在小组合作中，培养团队协作意识，提高沟通与交流能力，形成积极向上的学习氛围。

本课程结合五年级学生的认知水平和学习特点，以实践性、探究性为课程性质，注重培养学生的动手操作能力、创新思维能力和团队合作精神。

在教学过程中，教师应关注学生的个体差异，因材施教，确保课程目标的达成。

通过本课程的学习，使学生能够将所学知识与实际生活相结合，提高解决实际问题的能力。

二、教学内容1. 糖果自动包装机的基本原理及结构：介绍糖果自动包装机的工作原理，分析其主要部件（如送料系统、包装膜输送系统、封口系统等）的功能和作用。

2. 糖果自动包装机的应用与现状：通过实例介绍糖果自动包装机在食品工业中的应用，分析我国糖果自动包装机的发展现状及趋势。

3. 安全操作与维护保养：讲解糖果自动包装机的安全操作规程，介绍日常维护保养方法，提高学生对设备安全意识和维护能力的认识。

4. 糖果自动包装机问题分析与解决：分析糖果自动包装机在运行过程中可能出现的常见问题，探讨解决方法，提高学生的问题解决能力。

5. 简易糖果自动包装机模型设计与制作：指导学生运用所学知识，进行小组合作，设计并制作一个简易的糖果自动包装机模型。

巧克力糖包装机设计一、设计题目及原始数据设计巧克力糖自动包装机。

包装对象为圆台状巧克力糖，如图1所示，包装材料为厚0.008mm的金色铝箔纸。

包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和皱褶，如图2所示。

图1 圆台状巧克力糖图2 包装后的巧克力糖包装工艺动作为：将64mmX64mm铝箔纸覆盖在巧克力糖Φ17mm小端正上方；使铝箔纸沿糖块锥面强迫成型；将余下的铝箔纸分半，先后向Φ24mm大端面上折去，迫使包装纸紧贴巧克力糖，如图3所示。

图3 包装工艺动作表1为设计数据。

表1 设计数据具体设计要求如下：（1）要求设计糖果包装机的间歇剪切供纸机构、铝箔纸锥面成型机构、褶纸机构以及巧克力糖果的推送机构。

（2）锥面成型机构不论采用平面连杆机构、凸轮机构或者其他常用机构，要求成型动作尽量等速，启动与停顿时冲击小。

二、方案设计提示（1）剪纸与供纸动作连续完成。

（2）铝箔纸锥面成型机构一般可采用凸轮机构、平面连杆机构等。

（3）实现折纸动作的机构有多种选择，包括凸轮机构、摩擦滚轮机构等。

（4）巧克力糖果的送料机构可采用平面连杆机构、凸轮机构。

（5）各个动作应有严格的时间顺序关系。

三、设计任务（1）巧克力糖果包装机一般应包括凸轮机构、平面连杆机构、齿轮机构等。

（2）根据工艺动作顺序和协调要求拟定运动循环图。

（3）设计传动系统并确定其传动比分配，在图纸上画出运动方案示意图。

（4）设计平面连杆机构，并进行运动分析。

（5）设计凸轮机构。

确定运动规律，选择基圆半径，计算凸轮廓线值，校核最大压力角与最小曲率半径，并绘制该凸轮。

（6）编写设计计算说明书。

机械原理课程设计巧克力糖包装机1. 设计简介本文主要介绍一种巧克力糖包装机，通过机械运转将糖包装成适合销售的小包，方便保质存储、运输以及消费。

巧克力糖包装机包括糖的进料装置、包装纸的进料装置、包装、封口、裁切等部分。

2. 设计要求- 包装速度：每分钟至少能包装20个小包；- 包装纸尺寸：宽度为20cm左右，厚度约为0.01-0.05mm；- 包装纸张质量：应为食品级别，无异味、无毒害、不易断裂；- 可调节的包装大小：不同规格的糖可以被包装成不同大小的小包，可以适应不同销售需求；- 结构简单可靠：设计应该简单，维护方便，能够长期稳定工作；- 自动化程度：机械全程控制，减少人工干预，提高包装效率与质量。

3. 设计原理巧克力糖包装机主要由以下部分组成：3.1 糖的进料装置糖进料装置通常是由一个震动传送带和一个容量大小可调的漏斗组成。

震动传送带将糖推送至漏斗，根据需求可通过手动或自动调节漏斗的大小，以控制糖粒的进料速度和数量。

3.2 包装纸进料装置包装纸进料装置通常由一个卷筒和一个张引装置组成。

卷筒上卷着宽度为20cm 左右，厚度约为0.01-0.05mm的包装纸，张引装置带动包装纸向包装区域移动，以便包装纸与糖粒接触。

3.3 包装区域当糖粒和包装纸到达包装区域时，糖粒通过旋转弧形挤料板将糖排列成一排，包装纸从下方移动到上方，紧贴糖颗粒，经过运动过程糖会被自动包装成小包，并传输至封口裁切区域。

3.4 封口裁切区域在封口裁切区域，小包被传送到封口装置，包装纸被加热并封口，随后通过自动裁切装置进行裁切，使其保持适度长度后，继续传送到包装出料口。

4. 设计流程糖的进料→包装纸的进料→包装→封口裁切→包装出料5. 结论本文提出的巧克力糖包装机采用简单可靠的设计，自动化程度高，能够适应不同规格的糖粒，包装效率高，可以为制造商提供一个高效、经济、可靠的小包装机。

“机械设计”西南交通大学峨眉校区机械设计课程设计巧克力糖包装机姓名：*****学号：200*****班级：******四川·峨眉二零一一年四月机械原理设计任务书题目七巧克力糖包装机1 设计题目设计巧克力糖自动包装机。

包装对象为圆台状巧克力糖（图6），包装材料为厚0.008mm 的金色铝箔纸。

包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和褶皱（图7）。

包装工艺方案为：纸坯型式采用卷筒纸，纸片水平放置，间歇剪切式供纸（图8）。

包装工艺动作为：1.将64mm×64mm铝箔纸覆盖在巧克力糖ф17mm小端正上方；2.使铝箔纸沿糖块锥面强迫成形；3.将余下的铝箔纸分半，先后向ф24mm大端面上褶去，迫使包装纸紧贴巧克力糖。

表9 设计数据表方案号 A B C D E F G H 电动机转速1440 1440 1440 960 960 820 820 780 r/min每分钟包装120 90 60 120 90 90 80 60 糖果数目个/min1.要求设计糖果包装机的间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构。

2.整台机器外形尺寸（宽×高）不超过800mm×1000mm。

3.锥面成形机构不论采用平面连杆机构、凸轮机构或者其他常用机构，要求成形动作尽量等速，起动与停顿时冲击小。

2 设计任务1.巧克力糖包装机一般应包括凸轮机构、平面连杆机构、齿轮机构等。

2.设计传动系统并确定其传动比分配。

3.图纸上画出机器的机构运动方案简图和运动循环图。

4.设计平面连杆机构。

并对平面连杆机构进行运动分析，绘制运动线图。

5.设计凸轮机构。

确定运动规律，选择基圆半径，计算凸轮廓线值，校核最大压力角与最小曲率半径。

绘制凸轮机构设计图。

6.设计计算齿轮机构。

7.编写设计计算说明书。

8.学生可进一步完成凸轮的数控加工。

3 设计提示1. 剪纸与供纸动作连续完成。

2.铝箔纸锥面成形机构一般可采用凸轮机构、平面连杆机构等。

适用文档巧克力糖包装机院系：工学院机械系专业：机械工程及自动化年级：2011级学生姓名：李天明学号：201101030013指导教师：王海生2013 年 8月摘要巧克力糖包装机主假如用在糖果包装厂里，在大批数生产出糖果后，将其一一用牛皮用铝箔纸纸将其包来装起，给顾客以视觉上的雅观享受，便于销售。

这类功能在好多地方都能够用到，比方：包书机，罐头包装机，饭盒包装机等凡是设计到需要将东西进行表面包装的地方都能够将其略加变动即可用于其余地方。

设计说明书包含机构原理剖析、机构选型与比较、机构设计，最后有机整合。

并附有各单个机构与整体图样。

机械系统是机械的重要构成部分，是机械的主体。

机械系统的设计是机械设计中极其重要的一环，设计得正确和合理与否，对提升机械的性能和质量、降低制造成本与保护花费等影响很大，古应仔细对待。

机械系统的方案设计是一项极富创建性的活动，要求设计者擅长运用已有知识和实践，仔细总结过去的有关工作，宽泛采集、认识国内外的有关信息（如查阅文件、专利、标准，同有关人员谈话等），充足发挥创建性思想和想象能力，灵巧应用各样设计方法和技巧，以设计方法和技巧，以设计出新奇、灵便、高效的机械系统。

重点词：巧克力包装机；设计说明书；机械设计；机构目录第一章任⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 1.1目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 1.2任⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 1.3提示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第二章工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 2.1工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 2.2原始数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第三章包装机构成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.1粒装巧克力糖包装机机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.2行机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 3.3 折机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 3.4送与切机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 3.5推糖机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 3.6其余⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13形机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13卸糖机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13第四章机构算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 4.1巧克力糖包装机的工作循⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 4.2 行机构周期确立⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 4.3机构初始状置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 4.4 机构比算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17第五章曲柄滑机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 5.1曲柄滑机构的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17第六章粒状巧克力糖包装机的机构⋯⋯⋯⋯⋯⋯⋯⋯⋯18第七章巧克力糖包装机的凸机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 7.1糖凸机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20凸机构廓曲构表示⋯⋯⋯⋯⋯⋯⋯⋯20 7.2送筒凸机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯217.3 折凸机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 7.4 糖凸及剪凸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22第八章粒状巧克力包装机的槽⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22第九章方案价⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24第十章小⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25第十一章参照文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26第一章设计任务1.1 设计题目设计巧克力糖自动包装机。

巧克力糖包装机课程设计一、课程目标知识目标：1. 学生能理解巧克力糖包装机的基本工作原理，掌握其主要部件及其功能。

2. 学生能够描述包装过程中的物料传送、计量、封口等关键技术环节。

3. 学生能够运用所学的物理、数学知识分析包装机运行中的相关问题。

技能目标：1. 学生通过小组合作，设计并制作一个简化版的巧克力糖包装机模型，培养动手实践和创新能力。

2. 学生能够运用问题解决策略，对包装机模型进行优化和改进，提高包装效率。

3. 学生能够运用信息技术手段，对包装机的工作过程进行模拟和展示。

情感态度价值观目标：1. 学生培养对工程技术领域的兴趣，激发探究精神和创新意识。

2. 学生通过课程学习，认识到团队合作的重要性，培养合作意识和团队精神。

3. 学生能够关注包装行业的发展趋势，了解其在环保、节能等方面的社会责任。

课程性质：本课程为六年级综合实践活动课程，结合物理、数学等学科知识，以项目式学习方式进行。

学生特点：六年级学生对新鲜事物充满好奇，具备一定的物理、数学知识基础，动手实践能力强，但团队协作能力有待提高。

教学要求：注重理论与实践相结合，充分调动学生的主观能动性，培养其创新思维和解决问题的能力。

通过课程学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。

二、教学内容1. 理论知识：- 包装机工作原理：介绍包装机的基本工作流程，包括供料系统、计量系统、封口系统等。

- 相关学科知识：回顾六年级物理中力学、光学等知识，以及数学中几何、测量等知识。

2. 实践操作：- 设计与制作：学生分组进行巧克力糖包装机模型的设计与制作，注重包装机各部件的功能实现。

- 优化与改进：针对初步制作的包装机模型，分析存在的问题，进行优化和改进。

3. 教学大纲：- 第一阶段：介绍包装机工作原理，让学生了解包装机的基本构成及功能。

- 第二阶段：回顾相关学科知识，为实践活动提供理论支持。

- 第三阶段：分组进行包装机模型的设计与制作，培养学生的动手实践能力。

巧克力包装机课程设计一、课程目标知识目标：1. 学生能理解并掌握巧克力包装机的基本结构及其工作原理。

2. 学生能描述并分析包装机在食品工业中的应用及其重要性。

3. 学生能够运用数学知识，进行简单的包装尺寸计算和材料用量估算。

技能目标：1. 学生能够操作模拟巧克力包装机，完成基本的包装流程。

2. 学生通过小组合作，设计并展示一个创新性的巧克力包装方案。

3. 学生能够运用信息技术工具，对包装机的工作效率进行数据收集和分析。

情感态度价值观目标：1. 学生培养对现代工业生产技术的好奇心和探索精神，增强对机械工程学科的学习兴趣。

2. 学生通过课程活动，树立正确的劳动观念和产品质量意识。

3. 学生在小组合作中，学会相互尊重和沟通，培养团队合作精神和责任感。

课程性质：本课程是一门集科学知识与动手实践为一体的综合设计课，旨在通过巧克力包装机的学习，让学生将理论知识与实践技能相结合。

学生特点：考虑到学生处于高年级，具备一定的自主学习能力和前期相关知识基础，课程设计将注重学生的主动探究和合作能力的培养。

教学要求：课程要求学生在掌握基本知识的基础上，注重实践操作和创新能力的提升，通过课程活动实现知识的内化与应用。

教学过程中，教师应引导学生主动发现问题和解决问题，确保学习目标的实现。

二、教学内容1. 巧克力包装机的基本结构- 包装机的组成部分及其功能- 各部件之间的协调工作机制2. 巧克力包装机的工作原理- 传动系统的运作方式- 控制系统的逻辑原理- 检测与安全保护系统的功能3. 包装机在食品工业中的应用- 包装机在不同类型食品生产中的应用案例- 包装机对提高生产效率及保障食品安全的作用4. 包装尺寸计算与材料用量估算- 运用数学知识进行包装尺寸的计算- 根据包装需求进行材料用量的估算5. 模拟操作与实际设计- 模拟操作巧克力包装机，完成包装流程- 小组合作设计创新性巧克力包装方案6. 数据收集与分析- 利用信息技术工具收集包装机工作效率数据- 对收集到的数据进行分析，提出优化建议教学内容安排与进度：第一课时：介绍巧克力包装机的基本结构及各部分功能第二课时：讲解巧克力包装机的工作原理第三课时：探讨包装机在食品工业中的应用第四课时：学习包装尺寸计算与材料用量估算第五课时：模拟操作巧克力包装机，展示并讨论创新性包装方案第六课时：数据收集与分析，提出优化建议教材章节关联：本教学内容与教材中“机械基础”、“自动化设备”以及“信息技术应用”等章节相关联，确保学生所学内容的科学性和系统性。

七、传动机构的选择与比较巧克力糖包装机是专用自动机，根据自动机传动系统设计的一般原则和巧克力具体要求如下图所示的传动系统。

1-电动机 5-顶糖杆凸轮 9-接糖杆凸轮 13-接糖杆 17-供纸部件链轮 2-带式无级变速机构 6-剪纸导凸轮 10-钳糖机械手 14-顶躺糖杆 18-输送带链轮 3-链轮幅 7-拨糖杆凸轮 11-拨糖杆15-送糖盘 19-螺旋齿轮副 4-盘车手轮 8-抄纸板凸轮 12-槽轮机构 16-齿轮副 20-分配轴如图所示，电动机转速为 1440r/min，功率为 0.4kW,分配转速为 70～130r/min，总降速比 u总，采用平带、链轮两级降速，其中 u 带～， u 链。

11～20.6 而无级变速的锥轮直径。

螺旋齿轮副 1 、 2 、 3 的传动比 i1 =i 2 =i3 =1 ,直齿标准齿轮副的传动比i=1.67。

15八、制定机械系统的运动循环图各执行机构运动循环的时间同步化设计 1 确定粒状巧克力自动包装机最短的工作循环 Tp min 。

＝ (5.9 1 2 4 4 2 31 38 ＝（s）195 65 2 确定粒状巧克力自动包装机的工作循环 Tp 。

令三对同步点的错移量分别为△t1、△t2 和△t3，若取△t1=△t2=△t3=1/195（s）则其在分配轴上相应的转角为粒状巧克力自动包装机的工作循环应为送推料机构运动分析滑块位移变化情况 16滑块速度变化情况连杆角速度变化情况 17九、课程设计小结课程设计结束了,在这过程中需要大量的知识，不是一般的了解，而是能灵活的运用才能很好的设计构造出理想符合实际的方案。
