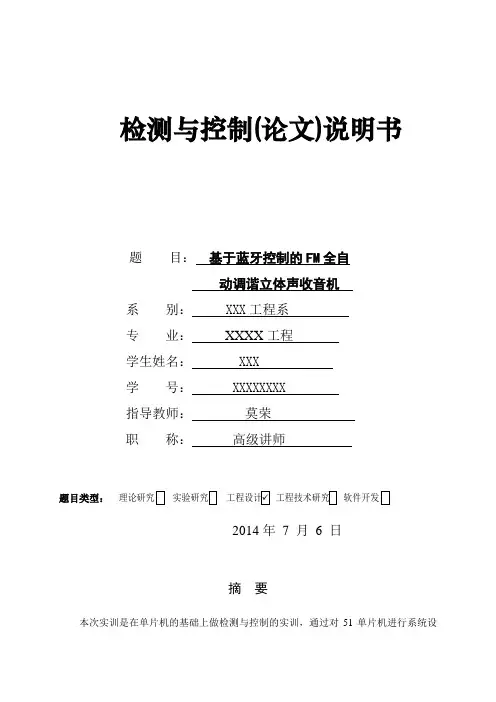

检测与控制(论文)说明书
题目：基于蓝牙控制的FM全自
动调谐立体声收音机
系别： XXX工程系
专业：XXXX工程
学生姓名： XXX
学号： XXXXXXXX
指导教师：莫荣
职称：高级讲师
题目类型：
软件开发2014年7 月6 日
摘要
本次实训是在单片机的基础上做检测与控制的实训，通过对51单片机进行系统设
计，掌握单片机的基本原理。通过查找资料，对各个功能模块的电路设计，整体程序框架的规划，把整体方案设计出来，再逐一完善，最后进行调试，完成实训要求的任务。
本次实训基于单片机STC89C52利用IIC总线协议控制RDA5807模块做FM自动搜索电台和控制音量大小功能，用LCD1602显示电台频率信息。在此基础上还另外加了个蓝牙模块，利用手机控制换台和调音量大小的功能。此外还外加了个音响功放，用于音频的输出。
经过搜集资料、电路的研究设计，PCB的制作，在Keil环境下的程序编写，以及最后的程序烧录和调试，最终完成了本次实训的任务要求。
本次的检测与控制实训，提高了我们的资料查找能力以及动手能力，巩固了我们的课本知识。
关键词：IIC总线协议；RDA5807模块；LCD1602显示；单片机控制；蓝牙模块
Abstract
This is detection and control training which is based on MCU. Through carries on the system design of 51 single chip microcomputer, grasp the basic principles of mcu. By looking
for information, the circuit design of each function module, the overall framework of planning, the overall design scheme, and then get more better, final debugging, completed the training requirements of the mission.
This training is based on STC89C52 MCU using IIC bus control module of RDA5807 FM automatic station search and volume control function based on the radio frequency information, with LCD1602 display. On the basis of adding a Bluetooth module, control channels and change the volume size using mobile phone function.In addition, plus an audio power amplifier in audio output.
Through research and design data collection, circuit, PCB production, the program developed in Keil environment, and the final program writing and debugging, finally completed the training mission requirements.
Detection and control training this time, improve information search our ability and practical ability, consolidate our textbook knowledge.
Key word: The IIC bus protocol;The RDA5807 module;LCD1602 display；MCU control; Bluetooth module
目录
引言 (1)
1 蓝牙手机控制FM全自动调谐立体声收音机的概述 (1)
2 任务要求与整体设计框图 (1)
2.1 设计任务与要求 (1)
2.2 总体设计方案 (1)
3 硬件电路设计 (2)
3.1 单片机最小系统设计 (2)
3.1.1STC89C52 (2)
3.1.2最小系统电路 (2)
3.2 收音机模块电路设计 (3)
3.2.1RDA5807收音机模块 (3)
3.2.2收音机模块的电路图 (4)
3.3音频外放功放电路设计 (6)
3.3.1 TDA2822功放芯片 (6)
3.3.2 TDA2822功放电路 (6)
3.4 蓝牙模块 (7)
4 系统软件编程设计 (7)
4.1 软件设计流程图 (7)
4.2 Keil环境程序编写 (8)
4.3 IIC总线协议 (9)
4.4 LCD1602显示 (10)
4.5 RDA5807程序编写 (11)
5 程序烧写 (12)
5.1 程序烧写软件 (12)
6 调试 (12)
6.1 硬件与软件测试 (12)
7 机械组装 (12)
8 结论 (14)
谢辞 (15)
参考文献 (16)
附录 (17)
引言
随着科技的发展，单片机在人们的日常生活中应用广泛。为了让同学更加熟悉单片机基本原理，本次实训结合课本上的基本原理配合传感器检测技术，让学生能通过实际操作掌握单片机系统设计与开发过程和传感器原理的基本应用。增强学生的自我学习能力和上网搜索资料的能力，同时也能增强同学的动手制作能力。让自我的能力得到提升，这是一个很好的学习实训机会。
1 蓝牙手机控制FM全自动调谐立体声收音机的概述
这是一个基于蓝牙手机控制的FM全自动调谐立体收音机，可以实现全自动搜索电台功能，利用手机无线远距离调台，调声音大小；利用液晶屏LCD1602显示电台频率信息和音量大小；利用功放音响做音频的输出，在远处随心所欲地控制换台或者音量大小；利用纸箱做了个立体的音响外观，外观MINI大方和谐；传统的收音机都是要人在近距离利用按键控制电台或音量的大小，浪费时间走路又显麻烦，本次的作品就是为了更方便人们，改变生活方式，随时随地地无距离控制收音机，与众不同，让人们的生活变得更美好。
2 任务要求与整体设计框图
2.1 设计任务与要求
（1）了解并掌握单片机的基本原理；
（2）用单片机系统实现该控制系统的功能；
（3）利用IIC总线协议控制RDA5807模块；
（4）实现全自动搜索电台功能；
（5）实现电台频率的显示；
（6）蓝牙手机控制；
2.2 总体设计方案
本次的实训任务分成三大部分：硬件、软件、和机械三部分，总流程如图2-1所示；硬件部分包括单片机最小系统电路设计以及RDA5807的电路和外放功放音响的电路设计，先利用Protues进行电路仿真，确保可靠性后再印制PCB板，接下来就是程序部分，利用Keil作为程序编程开发环境，本次的收音机用的是RDA5807模块，利用单片机控制IIC总线进行单片机与收音机模块之间的通讯，蓝牙部分用串口通讯，LCD1602显示，程序完成生成.hex文件后烧录到单片机里进行测试。调试成功后，接下来就剩下机械部分的组装。最后就大功完成，坐等验收啦。
