浅层平板荷载试验作业指导书

工程名称湖畔嘉苑IV期一标段6#楼加载设备100T千斤顶编号1#、2#、3#、承压板圆形面积1m2反力装置堆载沉降观测百分表油压表100 编号1#、2#、3#、回归方程1# Y=-1.36250+0.07482*X2# Y=-2.525+0.07425*X2# Y=-2.525+0.07425*X加荷表序号加荷值（kN）压力值（kPa）油压表读数（Mpa）1# 2# 3#一7575 4.25 3.04 4.25 二1501509.86 8.61 9.86 三22522515.47 14.18 15.47 四30030021.08 19.75 21.08 五37537526.70 25.32 26.70 六45045032.31 30.89 32.31 七52552537.92 36.46 37.92 八60060043.53 42.03 43.53记录：校核：浅层平板静载荷试验要点一、加卸载方式应符合下列规定：1、加载应分级进行，采用逐级等量加载，本工程设计地基承载力特征值300kPa ，采用S= 1 m2承压板，分极荷载为75kPa ，共分8级。

2、承压板底标高应与基底设计标高相适应，承压板底应铺设粗砂或中砂垫层，厚度不应超过20mm。

二、本次试验采用慢速维持荷载法，试验步骤应符合下列规定：1、每级加载后按10min、10min、10min、15min、15min、以后每隔30min测读一次沉降量，当在连续两小时内，每小时的沉降量小于0.1mm，则认为已趋稳定，可加下一级荷载。

三、当出现下列现象之一时可终止试验：1、沉降s急剧增大，荷载-沉降（p-s)曲线出现陡降段；2、沉降量与承压板宽度或直径之比大于等于6%；3、承压板周围的土明显地侧向挤出；4、某一级荷载下，24小时内沉降速率不能达到稳定标准。

记录：校核：。

浅层平板载荷试验相关规范篇一:《浅层平板载荷检测规范》浅层平板载荷检测(4.1 适用范围4.1.1 本章所规定的是浅层地基土承载力性能现场载荷检测方法与评定。

4.1.2 浅层平板载荷检测适用于浅层地基土、灰土垫层地基、砂石垫层地基、土工合成材料垫层地基、粉煤灰垫层地基、强夯地基、注浆垫层地基、预压地基的地基承载力检测。

4.1.3 抽样数量按第3.3条的要求执行。

4.2 设备仪器及其安装4.2.1 检测加载宜采用油压千斤顶。

油压千斤顶的中心应与承压板中心重合，它所提供的最大力不得小于最大加载量的1.2,1.5倍。

如不满足可采用两台及两台以上油压千斤顶并联同步工作，并联工作的油压千斤顶应采用同型号、规格的油压千斤顶，油压千斤顶的合力中心应与承压板中心线重合。

14.2.2 荷载测量可用放置在千斤顶上的测力计、荷重传感器直接测定;或采用并联于油压千斤顶油路的压力表或压力传感器测定油压力，根据油压千斤顶校验率定值(曲线)换算荷载。

测力计、荷重传感器的测量误差应不大于1%，应合理选择测力计或荷重传感器，最大检测荷载不宜小于测力计或荷重传感器量程的0.15倍。

压力传感器的测量误差应不大于1%，压力表精度应优于或等于0.4级，最大试验荷载不宜小于压力表或压力传感器量程的0.25倍。

检测用油泵、油管、多通联通器、压力表、压力传感器的容许压力应大于最大加载时油压千斤顶压力的1.2倍，测力计、荷重传感器容许测力最大值应大于最大加载值的1.2倍。

4.2.3 沉降测量宜采用大位移传感器或大量程百分表(量程等于大于30mm)，并应符合下列规定:1 测量误差不大于0.1%FS，分辨力优于或等于0.01mm。

2 应在其载荷板两个方向对称安置4个位移传感器或大量程百分表。

3 沉降测定平面应在承压板上，测点应牢固地固定于承压板上。

4 基准梁应具有一定的刚度(宜采用工字钢作基准梁，高跨比不宜小于1/40。

)，梁的一端应固定在基准桩上，另一端应简支在基准桩上。

浅层平板载荷试验一、适用范围及检测目的1．载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2．浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、检测工程量检测数量在同一条件下每个场地不应少于3点。

三、检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-2002、J220-2002）《南京地区地基基础设计规范》（DB32/112-95）四、检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。

2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。

②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

③．沉降测量采用位移传感器或大量程百分表。

并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。

六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。

②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。

③试桩现场须保证220V照明电源，临时停电应预先通知。

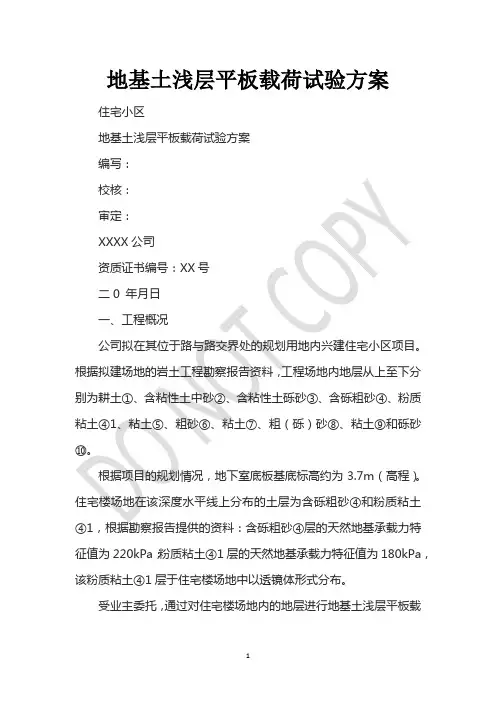

地基土浅层平板载荷试验方案住宅小区地基土浅层平板载荷试验方案编写：校核：审定：XXXX公司资质证书编号：XX号二0 年月日一、工程概况公司拟在其位于路与路交界处的规划用地内兴建住宅小区项目。

根据拟建场地的岩土工程勘察报告资料，工程场地内地层从上至下分别为耕土①、含粘性土中砂②、含粘性土砾砂③、含砾粗砂④、粉质粘土④1、粘土⑤、粗砂⑥、粘土⑦、粗（砾）砂⑧、粘土⑨和砾砂⑩。

根据项目的规划情况，地下室底板基底标高约为3.7m（高程）。

住宅楼场地在该深度水平线上分布的土层为含砾粗砂④和粉质粘土④1，根据勘察报告提供的资料：含砾粗砂④层的天然地基承载力特征值为220kPa；粉质粘土④1层的天然地基承载力特征值为180kPa，该粉质粘土④1层于住宅楼场地中以透镜体形式分布。

受业主委托，通过对住宅楼场地内的地层进行地基土浅层平板载荷试验，以了解地基土实际的天然地基承载力特征值和极限承载力情况，为设计优化提供实际的土层力学参数和依据。

本次地基土浅层平板载荷试验结合设计要求进行，设计要求地基土实际的天然地基承载力特征值≥280kPa，预估地基土的极限承载力约为660kPa。

二、试验依据和投检测数量检测依据：1.《建筑地基基础设计规范》（GB 50007-2011）2.《建筑地基基础工程施工质量验收规范》（GB50202 -2002）3.《建筑地基处理技术规范》（JGJ79-2002）4.《岩土工程勘察规范》（GB50021-2001）（2009年版）5. 设计院提供的本工程设计图。

检测数量：根据甲方要求及《建筑地基基础设计规范》（GB 50007-2002）附录C 浅层平板载荷试验要点C.0.7“同一土层参加统计的试验点不应少于三点”，因此，本次地基土浅层平板载荷试验共进行3个试验点。

结合粉质粘土④1层在场地中的分布情况，建议其中1个试验点在勘察报告的钻孔zk23所在地段选取。

三、检测设备试验专用千斤顶、大量程百分表、精密压力表一台套，整套仪器设备经过计量部门校准并在有效使用期内。

浅层平板载荷试验一、适用范围及检测目的1( 载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2( 浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、检测工程量检测数量在同一条件下每个场地不应少于3点。

设计要求承压板检测目的规格数量特征值原位载荷试验20.5m 3点不小于160Kpa 如上述三、检测依据《建筑基桩检测技术规范》(JGJ106-2003、J256-2003)《建筑地基基础设计规范》(GB50007-2002)《建筑地基处理技术规范》(JGJ79-2002、J220-2002)《南京地区地基基础设计规范》(DB32/112-95)四、检测人员岗位姓名性别上岗证号持证项目项目经理技术负责安全科长材料员测试员测试员五、检测装置、仪器及设备1. 反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南~海量资源尽在本账号~京市主要为压重平台反力装置，该种装置应符合以下规定:?. 能提供的反力不得小于最大加载量的1.2倍;?. 压重宜在检测前一次加足，并均匀稳固地放置于平台上; ?. 压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。

2. 荷载、沉降测试装置?( 分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使:采用的千斤顶型号、规格相同;千斤顶的合力中心应与桩轴线重合。

?( 荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

并使:传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

?( 沉降测量采用位移传感器或大量程百分表。

并使:测量误差不大于0.1%Fs,分辨力不小于0.01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录:用于本工程的主要仪器、设备。

浅层平板载荷试验一、 适用范围及检测目的1． 载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2． 浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、 检测工程量检测数量在同一条件下每个场地不应少于3点。

三、 检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003） 《建筑地基基础设计规范》（GB50007-2002） 《建筑地基处理技术规范》（JGJ79-2002、J220-2002） 《南京地区地基基础设计规范》（DB32/112-95）四、 检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。

2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。

②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

③．沉降测量采用位移传感器或大量程百分表。

并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。

六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。

②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。

③试桩现场须保证220V照明电源，临时停电应预先通知。

浅层平板载荷试验一、 适用范围及检测目的1． 载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2． 浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、 检测工程量检测数量在同一条件下每个场地不应少于3点。

三、 检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003） 《建筑地基基础设计规范》（GB50007-2002） 《建筑地基处理技术规范》（JGJ79-2002、J220-2002） 《南京地区地基基础设计规范》（DB32/112-95）四、 检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。

2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。

②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

③．沉降测量采用位移传感器或大量程百分表。

并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。

六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。

②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。

③试桩现场须保证220V照明电源，临时停电应预先通知。

浅层平板载荷试验 Hessen was revised in January 2021浅层平板载荷试验一、适用范围及检测目的1．载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2．浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、检测工程量检测数量在同一条件下每个场地不应少于3点。

三、检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-2002、J220-2002）《南京地区地基基础设计规范》（DB32/112-95）四、检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的倍。

2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。

②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

并使：传感器的测量误差不大于1%,压力表精度不小于级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

③．沉降测量采用位移传感器或大量程百分表。

并使：测量误差不大于%Fs,分辨力不小于。

根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。

六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。

②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。

浅层平板载荷试验一、 适用范围及检测目的1． 载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2． 浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、 检测工程量检测数量在同一条件下每个场地不应少于3点。

三、 检测依据《建筑基桩检测技术规范》（JGJ106—2003、J256—2003） 《建筑地基基础设计规范》（GB50007-2002） 《建筑地基处理技术规范》（JGJ79-2002、J220-2002） 《南京地区地基基础设计规范》（DB32/112—95)四、 检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等,南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1。

2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上;③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。

2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合.②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压,根据千斤顶率定曲线换算荷载。

并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

③．沉降测量采用位移传感器或大量程百分表。

并使：测量误差不大于0.1%Fs,分辨力不小于0。

01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备.六、检测条件(需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。

②试坑的岩土应避免扰动，保持其原状结构和天然湿度,并在承压板下铺设不超过20mm的砂垫层找平。

③试桩现场须保证220V照明电源，临时停电应预先通知。

浅层平板载荷试验一、适用范围及检测目的1．载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2．浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、检测工程量检测数量在同一条件下每个场地不应少于3点。

三、检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-2002、J220-2002）《南京地区地基基础设计规范》（DB32/112-95）四、检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。

2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。

②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

③．沉降测量采用位移传感器或大量程百分表。

并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。

六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。

②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。

③试桩现场须保证220V照明电源，临时停电应预先通知。

浅层平板载荷试验一、适用范围及检测目的1．载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2．浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、检测工程量检测数量在同一条件下每个场地不应少于3点。

三、检测依据《建筑基桩检测技术规范》（JGJ106—2003、J256—2003)《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》(JGJ79—2002、J220—2002）《南京地区地基基础设计规范》（DB32/112—95)四、检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1。

5倍.2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使:采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。

②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压,根据千斤顶率定曲线换算荷载。

并使：传感器的测量误差不大于1％,压力表精度不小于0。

4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80％。

③．沉降测量采用位移传感器或大量程百分表.并使：测量误差不大于0。

1%Fs,分辨力不小于0。

01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。

六、检测条件(需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。

②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。

③试桩现场须保证220V照明电源,临时停电应预先通知。

浅层平板载荷试验一、适用范围及检测目的1( 载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2( 浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、检测工程量检测数量在同一条件下每个场地不应少于3点。

设计要求承压板检测目的规格数量特征值原位载荷试验20.5m 3点不小于160Kpa 如上述三、检测依据《建筑基桩检测技术规范》(JGJ106-2003、J256-2003)《建筑地基基础设计规范》(GB50007-2002)《建筑地基处理技术规范》(JGJ79-2002、J220-2002)《南京地区地基基础设计规范》(DB32/112-95)四、检测人员岗位姓名性别上岗证号持证项目项目经理技术负责安全科长材料员测试员测试员五、检测装置、仪器及设备1. 反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南~海量资源尽在本账号~京市主要为压重平台反力装置，该种装置应符合以下规定:?. 能提供的反力不得小于最大加载量的1.2倍;?. 压重宜在检测前一次加足，并均匀稳固地放置于平台上; ?. 压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。

2. 荷载、沉降测试装置?( 分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使:采用的千斤顶型号、规格相同;千斤顶的合力中心应与桩轴线重合。

?( 荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

并使:传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

?( 沉降测量采用位移传感器或大量程百分表。

并使:测量误差不大于0.1%Fs,分辨力不小于0.01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录:用于本工程的主要仪器、设备。

浅层平板载荷试验
背景介绍
浅层平板载荷试验是一种常用的地基工程试验方法，旨在评估土壤承载力和变形性能，以指导工程设计和施工过程。

通过在地基平板上施加一定载荷，并观测其变形情况，可以获取土壤在承载过程中的力学特性和强度指标，为地基工程提供可靠的参考数据。

试验过程
1.准备工作：确定试验场地，清理平板表面，布置试验设备。

2.设置载荷：根据设计要求和土壤性质，施加逐渐增加的载荷，记录
每个阶段的载荷大小。

3.观测变形：通过测量不同位置处的位移与变形情况，了解土壤在不
同载荷下的变形特性。

4.记录数据：记录载荷-变形曲线，分析土壤的承载性能和变形规律。

5.终止试验：当观测到土壤承载力明显下降或平衡态趋近时，即可结
束试验。

试验数据分析
•载荷-位移曲线：通过绘制载荷-位移曲线，可以得到不同阶段的承载力和变形特性。

•极限承载力：根据载荷-位移曲线拐点处的载荷数值，确定土壤的极限承载力。

•变形规律：观测土壤的收敛、沉降和变形情况，分析土壤的变形规律。

应用与意义
•工程设计：提供地基承载力和变形性能等参数，为工程设计提供基础数据。

•施工指导：根据试验结果，合理选择施工方法和处理措施，确保工程质量和安全。

•质量控制：监测土体变形情况，及时调整工艺参数，防止出现变形超标现象。

结语
浅层平板载荷试验是一项重要的地基工程试验方法，通过对土壤承载力和变形性能的评估，为工程设计和施工提供可靠参考。

只有深入了解土壤的力学特性，才能确保工程的安全和稳定。

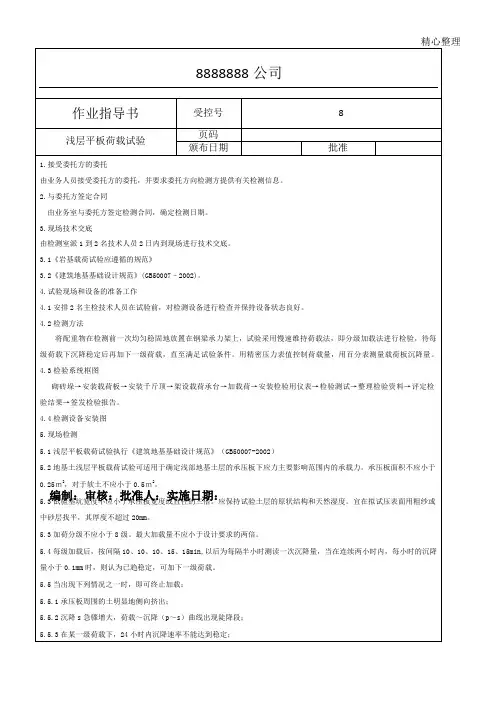

浅层平板载荷试验检测地基承载力作业指导书浅层平板载荷检测作业指导书1 目的和适用范围及标准地基土浅层平板载荷试验适用于确定浅部地基土层的承压板下应力主要影响范围内的承载力和变形系数。

试验依据《建筑地基基础设计规范GB50007-2011》2 试验原理载荷试验(Plate Load Test，简称PLT)是在现场用一个刚性承压板逐级加荷，测定天然地基、单桩或复合地基的沉降随荷载的变化，借以确定它们承载能力的现场试验。

在拟建建筑场地上将一定尺寸和几何形状(方形或圆形)的刚性板安放在被测的地基持力层上，逐级增加荷载，由固定在基准梁上的变形测量装置测得相应的稳定沉降，直至达到地基破坏标准，由此可得到荷载沉降曲线，即p-s曲线。

通过对p-s 曲线进行计算分析，可以得到地基土的承载力f。

ak3 仪器设备试验设备包括承压板、加荷装置和沉降观测装置。

1、加荷系统:承压板加荷装置:液压千斤顶，应力环2、反力系统:地锚、工字钢反力架一般反力可以由重物、地锚单独或地锚与重物联合提供3、量测系统:支撑柱、基准梁、位移测量原件等4 试验技术要求与操作步骤1、试验技术要求21) 承压板尺寸一般为0.25-0.5m，当在软土和粒径较大的填土上进行试验时，承2压板面积不应小于0.5m。

2) 试坑宽度或直径不应小于承压板宽度或直径的3倍。

试坑底部的岩土应避免扰动，保持其原状结构和天然湿度，在承压板下铺设不超过20mm的砂垫层找平，并尽快安装设备。

3) 加荷等级一般不小于8级。

最大加载量不应小于地基土承载力设计值的2倍，荷载的量测精度应控制在最大加载量的?1%内。

4) 每级荷载施加后，间隔10min、10min、10min、15min、15min 测读一次沉降，以后间隔30min测读一次沉降，当连续2h、且每小时沉降量不大于0.1mm时，可认为沉降已相对稳定，可施加下一级荷载。

5) 试验终止条件:a) 承压板周边的土体出现明显的侧向挤出;b) 本级荷载的沉降量急剧增大，荷载~沉降(p-s)曲线出现陡降段;c) 在某级荷载下24h内沉降速率不能达到稳定标准;d) 总沉降量与承压板直径(或宽度)之比大于或等于0.06。

省公路工程试验检测中心有限公司标准化作业指导书（结构所）受控状态：发放编号：持有人：发布日期：2019年月日实施日期：2019年月日省公路工程试验检测中心有限公司标准化作业指导书（结构所）批准：审核人：主要参加编写人员:省公路工程试验检测中心有限公司地基承载力（载荷试验）标准化作业指导书一、依据的检测标准及技术要求（1）《岩土工程勘察规范》（GB 50021-2001）（2009版）；（2）《建筑地基检测技术规范》（JGJ 340-2015）；（3）《铁路工程地质原位测试规程》（TB 10018-2018）。

二、适用范围平板载荷试验可分为浅层平板载荷试验和深层平板载荷试验，其适用范围：2.1 对于浅层平板载荷试验，适用于浅层地基土；2.2 对于深层平板载荷试验，适用于深层地基土和大直径桩的桩端土。

深层平板载荷试验的试验深度不应小于5m 。

三、试验目的平板载荷试验的目的是测定承压板下应力主要影响范围内岩土的承载力和变形参数。

四、试验原理平板载荷试验（Plate loading test ）是在岩土体原位，在保持土的天然结构、含水率及其应力状态下，用一定尺寸的承压板，在其上逐级施加竖向荷载，同时观测承压板沉降，使用仪器按照规范要求采集数据并得到荷载-沉降（s p -）曲线、沉降-时间对数（t s lg -）曲线等参数，采用一定的方法分析地基土的强度与变形特性，求得地基土的承载力和变形模量等力学参数。

一般认为，平板载荷试验在各种原位测试中是最为可靠的，并以此作为其他原位测试的对比依据。

平板载荷试验示意图见图4.1所示。

1 承载板2 千斤顶3 位移传感器4 加荷平台5 支撑6 堆重图4.1 平板载荷试验示意图五、仪器设备本公司采用武汉岩海RS-JYC静载测试仪进行数据采取，各试验设备见表5.1。

表5.1 试验设备一览表5.1 承压板平板载荷试验宜采用圆形刚性承压板，承压板材料可用混凝土、钢筋混凝土、钢板、铸铁板等制成，根据土的软硬程度或岩体裂隙密度选用合适的尺寸。
