贵阳9米台车
结
构
计
算
书
一概括
模板台车就位完毕，整个台车两端各设一个底托传力到初支底面上。
枕木高度：H=200mm；钢轨型号为：43Kg/m（H=140mm）；台车长度为9米，面板为δ10mm×1500mm，二衬混凝土灌注厚度0.5米，一次浇注成型。模板台车支架如图1。计算参照《建筑结构载荷规范》（GB5009-2001）、《混凝土结构工程施工质量验收规范》（GB50204-2002）、《水工混凝土施工规范》（DL/T5144-2001）、《钢结构设计规范》（GB50017-2003）。
模板支架图
二载荷计算
（1）载荷计算
1）上部垂直载荷
永久载荷标准值：
上部混凝土自重标准值：1.9×0.5×9×24=205.2KN
钢筋自重标准值：9.8KN
模板自重标准值：1.9×9×0.01×78.5=13.4KN
弧板自重标准值：9×0.3×0.01×2×78.5=4.2KN
台梁立柱自重：0.0068×（1.0 +1.25）×2×78.5=2.4KN
上部纵梁自重：（0.0115×5.2+0.015×1.9×2）×78.5=9.17KN 可变载荷标准值：
施工人员及设备载荷标准值：2.5KN/㎡
振捣混凝土时产生的载荷标准值：2.0KN/㎡
2）中部侧向载荷
永久载荷标准值：
新浇注混凝土对模板侧面的压力标准值：
F=0.22r c t0β1β2v1/2=0.22×25×8×1.2×1.15×10.5=60.6KN/㎡
F=r c H=25×3.9=97.5KN/㎡
取两者中的较小值，故最大压力为60.6KN/㎡
有效压力高度h=2.42m
换算为集中载荷：
60.6×1.9×0.6=69.1KN
其中：F——新浇混凝土对模板的最大侧压力；
r c——混凝土的表观密度；
t0——新浇混凝土的初凝时间；
v——混凝土的浇注速度；
H——混凝土侧压力计算位置处至新浇混凝土顶面的总高度；
β1——外加剂影响修正系数；
β2——混凝土坍落度影响修正系数；
h——有效压力高度。
可变载荷标准值：
倾倒混凝土载荷值：2.0KN/㎡
振捣混凝土时产生的载荷标准值：4.0KN/㎡
（2）载荷组合
1）组合1 恒载↓×1.2+活载↓×1.4
2）组合2 恒载↓×1.0+活载↓×1.0
三钢模板设计
钢模板的作用是保持隧洞衬砌混凝土浇注的外形及承担混凝土浇注载荷。钢模板主要有面板、弧形板、支撑槽钢、立筋板、活动铰构成，活动铰将其分成几段，利用连接螺栓合成整理。
A）设计假定：面板弧形板按照双铰耳设计，最大正负弯矩区采用加强措施；面板按四边支撑或三边支撑一边自由板计算。
B）载荷及其组合：顶拱钢模面板的计算载荷包括设计衬砌混凝土浇注载荷、允许超挖及局部过大超挖部分的混凝土浇注载荷和面板的自重等。
q=q0+q1+q2+q3式中q—面板计算载荷；
q0—面板自重，按照初选面板厚度计算；
q1—设计衬砌混凝土载荷，q1=γh；
γ—钢筋混凝土容重；
h—设计衬砌厚度；
q2—允许超挖部分的混凝土载荷（按允许0.2—0.3m计）；
q3—局部过大超挖部分回填的混凝土载荷（不包括允许超挖部分），为
1.2m；
q4—含义同，仅加载部位有异；
q5混凝土侧压力；
q5=γR，+ C；
R，—内部插入振捣器影响半径，采用0.75m；
C—混凝土入仓对模板的冲击力，目前，设计中采用0.2tf/㎡。
载荷载荷组合
q0
设计衬砌混凝土q1
允许超挖部分回填q2
局部过大超挖回q3
同q3，加载部位有q4
混凝土侧压力q5
面板q1+q2+q3
弧
形
板
设计情况Ⅰ（顶拱浇注完时）q0+q1+q2
设计情况Ⅱ（侧墙浇注到顶拱
时）
q5
校核情况Ⅰ（中间1/4跨有局
部超挖时）
q0+q1+q2+q4
校核情况Ⅱ（半跨有局部超挖
时）
q0+q1+q2+q3
（1）模板面板计算
面板是以肋板为支座的连续梁，可简化为五跨连续梁进行计算。按照荷载组合1，取1m宽的板条计算：
面板计算简图
对拱顶面板：
q=1.2×1.0×（25×1.0+78.5×0.01）+2.0×1.4=33.6KN/m
对侧墙面板：
q=1.2×1.0×60.6+6.0×1.4=81.12KN/m 取侧墙模板进行验算，取载荷调整系数0.85，有： q=81.12×0.85=68.95KN/m
故：M max =0.105ql 2=0.105×68.95×0.282=0.57KN.m
模板钢材Q235，10mm 厚钢板的截面力学参数截面惯性矩Ⅰ和截面抵抗矩W 分别为：
W=1.8×10-5m 3； I=8.5×10-8m 4； 所以有：
强度验算：σ=
nx
x x W M =90.4N/mm 2 安全
刚度验算：v =0.644ql 4/100EI
=0.644×66.0×0.2864/（100×2.06×105×1.8×10-8） =0.77mm ＜l /250=1.1mm 满足要求 根据计算结果，钢模板面板适合采用10mm 厚的钢板。 （2） 模板肋板计算
横肋板布置按200mm 考虑，计算简图如下：
肋板计算简图
P=0.23×68.95=15.8KN q=0.06KN/m
故：M max =0.125ql 2=0.125×0.06×0.22+0.25PL=0.9KN.m
模板钢材Q235，10#槽钢的截面力学参数截面惯性矩I 和截面抵抗矩W 分别为：
W=6.4×10-6m 3；
I=1/12×0.006×0.0753=2.56×10-7m 4
所以有：
强度验算：σ=nx x x
W M =134.9N/mm 2＜f =215N/mm 2 安全 刚度计算：v =5ql 4/384EI=0.2mm ＜l /250=1.1mm 满足要求 （3） 弧板计算
弧板采用A3δ12钢板，宽度320mm ，加强筋采用10#槽钢，中心间距265mm 。载荷为模板载荷和自重，采用ANSYS 分析内力如下：
工钢梳型模的弯矩图和剪力图
最不利的弯矩和剪力为：
M x =209000N.m V =115000N
弧板的截面力学参数截面惯性矩I 和截面抵抗矩W 分别为： W=1.303×10-3m 3； I=1.954×10-4m 4 所以有：
σ=nx
x x W M =160.4N/mm 2＜f =215N/mm 2 安全
τ=
w
It VS =76.9N/mm 2＜f v =125N/mm 2
安全
DMX=0.047402
DMX=0.047402
工钢梳型模的位移图
采用组合1计算结果：
刚度验算：v =47.4mm ＜l /250=48.4mm 满足要求 （4） 模板支架的计算
模板支架按照钢框架结构计算，荷载见“二 荷载计算”，钢材Q235， 门架横梁截面尺寸1000×300mm ，结构为工字型上下面板为δ14，立板为δ10。门架横梁钢的截面力学参数截面惯性矩I 和截面抵抗矩W 分别为： W=3.132×10-3m 3； I=9.396×10-4m 4；
立柱截面尺寸482×300mm ，结构为焊接工字型。立柱的截面力学参数截面惯性矩I 和截面抵抗矩W 分别为：
W=2.145×10-3m 3； I=5.361×10-4m 4；
图2支架计算简图采用SAP2000计算，组合2计算结果如下：
支架弯矩图
支架剪力图
位置 弯矩（KN.m ） 剪力（KN ） 立柱顶 225.47 167.30 立柱中 22.28 31.52 立柱下 44.47 38.08 顶梁边 252.47 360.85 顶梁中 99.46 4.07 中梁边 27.84 13.65 中梁中 1.21
4.00
1）立柱计算
对各点进行受力验算，立柱最不利的弯矩和剪力、轴力为： M x =252470N.m V=167295N N=378290N 所以有： σ=nx
x x W γ M =102.3N/mm 2＜f =215N/mm 2 安全
τ=
w
It VS =75.8 N/mm 2＜f v =125 N/mm 2 安全
σ=n A N
=27.8N/mm 2＜f v =215 N/mm 2 安全
采用组合1计算结果：
刚度验算：v =1.6mm ＜l /250=12mm 满足要求 2）框架梁计算
对各点进行受力验算，顶梁最不利的弯矩和剪力、轴力伟： M x =252470N.m V=360860N N=167300N 所以有： σ=nx
x x W γ M =70.1N/mm 2＜f =215N/mm 2 安全
τ=
w
It VS =108.0 N/mm 2＜f v =125 N/mm 2 安全
采用组合1计算结果：
刚度验算：v =16.1mm ＜l /250=32mm 满足要求 对中梁进行受力计算，结果满足要求。 （5） 底部大梁的计算
大梁按照简支梁结构计算不考虑中间支座作用。大梁箱型截面500×750mm ，δ14，钢材Q235，底梁的截面力学参数截面惯性矩I 和截面抵抗矩W 分别为：
W=5.077×10-3m 3； I=1.523×10-3m 3；
图3大梁计算简图
采用SAP2000计算，组合2计算结果如下：
底部大梁弯矩图
底部大梁剪力图
最不利的弯矩和剪力、轴力为：
M x =3278310N.m V=719680N 所以有： σ=nx
x x W M γ=610N/mm 2＞f =215N/mm 2
τ=
w
It VS =85 N/mm 2＜f v =125 N/mm 2 安全
采用组合1计算结果：
刚度验算：v =59.7mm ＞l /250=48mm 不满足要求 整体稳定性验算：
σ=
x
x W M b ?=3278310/（1.6×5077）＞f =215N/mm 2
考虑中间支座作用，计算结果如下：
底部大梁弯矩图
底部大梁剪力图
最不利的弯矩和剪力、轴力为：
M x =97860N.m V=142050N 所以有： σ=nx
x x W M γ=28N/mm 2＜f =215N/mm 2 安全
τ=
w
It VS =9.2 N/mm 2＜f v =125 N/mm 2 安全
采用组合1计算结果：
刚度验算：v =0.5mm ＞l /250=48mm 满足要求 整体稳定性验算：
σ=x
x W M
b =97860/（1.6×5077）＜f =215N/mm 2
故考虑底梁下设置千斤顶支座，结构满足要求。
XXXXXXXXXX引水隧道项目衬砌台车计算书 编制： 校核： 审核： 2017年10月
xxxxx项目衬砌台车计算书 1.计算依据 1、《xxxxx施工图设计》 2、《衬砌台车结构设计图》 3、《钢结构设计规范》(GB 50017-2003) 4、《混凝土结构设计规范》(GB 50010-2002) 2. 概况 xxxxx隧道衬砌模板系统及台车布置图如下图2.1-2.2。隧道二衬模板由一顶模、两侧模组成，模板均由6mm钢板按照二衬外轮廓线卷制而成。顶模模板拱架环向主肋采用I10工字钢,加工成R=1447mm，L=3650mm的圆弧拱形，拱架环向肋板间距1m，拱架纵肋采用∠45*45*6的角钢，间距30cm；侧模模板拱架环向肋板采用1524mm长的I14工字钢，侧模环向肋板在隧洞腰线以上部分加工成加工成R=1447mm，L=527mm的圆弧拱形，腰线以下加工成R=3327mm，L=997mm的圆弧拱形，拱架环向肋板间距1m，拱架纵肋采用∠45*45*6的角钢，间距30cm。 衬砌台车由顶拱支撑、台车门架结构、走行系统、顶升系统及侧模支撑系统组成，纵向共9m长。顶拱支撑采用H200×200×8.0立柱，纵向焊接通长的∠45*45*6的角钢组成钢桁架，焊接于台车门市框架主横梁上，支撑顶模。衬砌台车门式框架立柱采用H200×200×8.0型钢、横梁、纵梁均采用I20a工字钢焊接组成，其节点处焊接1cm厚的三角连接钢板缀片进行加固。本衬砌台车与顶拱支撑焊接为一个整体。进行顶模的安装及拆除时，在轨道两侧支垫20*20*60cm的枕木，枕木上安放千斤顶进行台车和顶拱支撑系统的整体升降。侧模支撑系统的螺旋丝杆，每断面设置4个。下部螺旋丝杆水平支承于台车的I20a 纵梁上，上部螺旋丝杆水平支撑于台车的I20a立柱上。三角板与构件之间焊接为满焊,焊脚高度10mm；焊缝不允许出现咬边、未焊透、裂纹等缺陷。模板系统及台车构件均采用Q235普通型刚。
地下工程课程设计 《地铁区间隧道结构设计计算书》
目录 一、设计任务 (3) 1、1工程地质条件 (3) 1、2其他条件 (3) 二、设计过程 (5) 2.1 根据给定的隧道或车站埋深判断结构深、浅埋； (5) 2.2 计算作用在结构上的荷载； (5) 2.3 进行荷载组合 (8) 2.4 绘出结构受力图 (10) 2.5 利用midas gts程序计算结构内力 (10) 附录： (15)
地铁区间隧道结构设计计算书 一、设计任务 对某区间隧道进行结构检算，求出荷载大小及分布，画出荷载分布图，同时利用软内力。具体设计基本资料如下： 1、1工程地质条件 工程地质条件 线路垂直于永定河冲、洪积扇的轴部，第四纪地层沉积韵律明显，地层由上到下依次为：杂填土、粉土、细砂、圆砾土、粉质粘土、卵石土。其主要物理力学指标如表1。 1、2其他条件 其他条件 地下水位在地面以下5m处；隧道顶部埋深6m；采用暗挖法施工。隧道段面为圆形盾构断面。断面图如下：
二、设计过程 2.1 根据给定的隧道或车站埋深判断结构深、浅埋； 可以采用《铁路隧道设计规范》推荐的方法，即有 上式中s为围岩的级别；B为洞室的跨度；i为B每增加1m时的围岩压力增减率。 由于隧道拱顶埋深6m，位于杂填土、粉土层、细砂层中，根据《地铁设计规范》10.1.2可知 “暗挖结构的围岩分级按现行《铁路隧道设计规范》确定”。 围岩为Ⅵ级围岩。则有 因为埋深，可知该隧道为极浅埋。 2.2 计算作用在结构上的荷载；
1 永久荷载 A 顶板上永久荷载 a. 顶板（盾构上部管片）自重 b. 地层竖向土压力 由于拱顶埋深6 m，则顶上土层有杂填土、粉土，且地下水埋深5m，应考虑土层压力和地下水压力的影响。（粉土使用水土合算） B 底板上永久荷载 a. 底板自重 b. 水压力（向上）： C 侧墙上永久荷载 地层侧向压力按主动土压力的方法计算，由于埋深在地下水位以下，需考虑地下水的影响。(分图层水土合算，砂土层按水土分算) a. 侧墙自重 b. 对于隧道侧墙上部土压力： 用朗肯主动土压力方法计算
隧洞衬砌结构计算书 项目名称___________ 日期________________ 设计者____________ 校对者______________ 一、示意图： 1．依据规范及参考书目： 《水工隧洞设计规范》（DL/T 5195-2004，以下简称《规范》）《水工混凝土结构 设计规范》（SL 191-2008），以下简称《砼规》《隧洞》（中国水利水电出版社，熊启钧编著） 《水工隧洞和调压室水工隧洞部分》（水利电力出版社，潘家铮编著）2．几何参数： 半跨宽度L1 ＝ 2.000 m ；顶拱半中心角α＝60.00° 拱顶厚度D1 ＝0.400 m；拱脚厚度D2 ＝0.600 m 侧墙厚度D3 ＝0.600 m；侧墙高度H2 ＝ 4.000 m 隧洞衬砌断面形式：圆拱直墙形 底板厚度D4 ＝0.600 m 3．荷载信息：0.00 m 6.00 m ；外水压力折减系数β＝0.40 Q1＝70.00kN/m ；顶部 山岩压力中间值Q3＝40.00kN/m ； 侧向山岩压力下侧值Q5＝ 0.00kN/m ；底部山岩压力中间值 顶拱围岩弹抗系数K1 ＝500.0 MN/m 3 侧墙围岩弹抗系数K2 ＝500.0 MN/m 3 底板围岩弹抗系数K3 ＝500.0 MN/m 3顶拱灌浆压力P d ＝0.00 kPa；P d 作用半中心角αp ＝0.00° 其他部 位灌浆压力P e ＝0.00 kPa 4．分项系数： 基本资料： 内水压力水头H i ＝ 外水压力水头Ho ＝ 顶部山岩压力端部值 侧向山岩压力上侧值 底部山岩压力端部值 Q2＝ 70.00kN/m Q4＝ 50.00kN/m

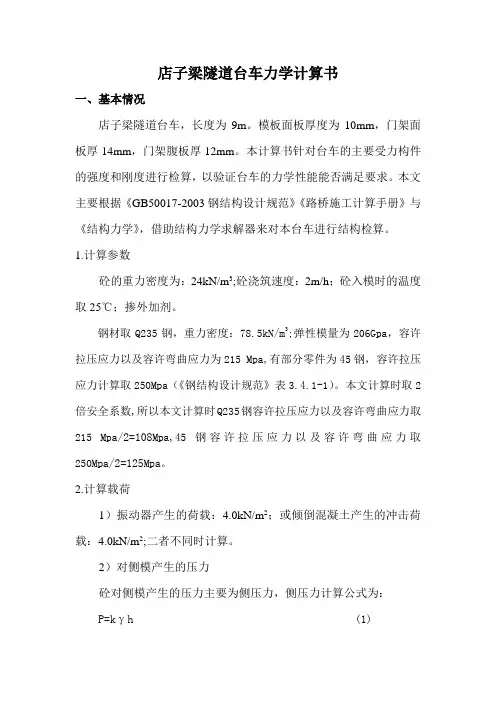

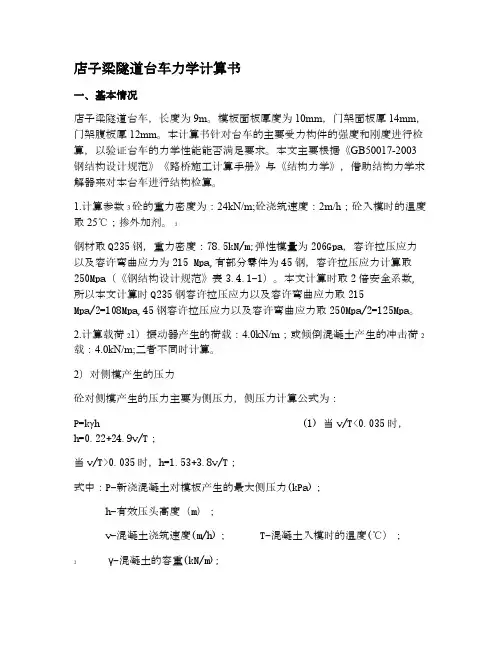

店子梁隧道台车力学计算书 一、基本情况 店子梁隧道台车，长度为9m。模板面板厚度为10mm，门架面板厚14mm，门架腹板厚12mm。本计算书针对台车的主要受力构件的强度和刚度进行检算，以验证台车的力学性能能否满足要求。本文主要根据《GB50017-2003钢结构设计规范》《路桥施工计算手册》与《结构力学》，借助结构力学求解器来对本台车进行结构检算。 1.计算参数3砼的重力密度为：24kN/m;砼浇筑速度：2m/h；砼入模时的温度取25℃；掺外加剂。3 钢材取Q235钢，重力密度：78.5kN/m;弹性模量为206Gpa，容许拉压应力以及容许弯曲应力为215 Mpa,有部分零件为45钢，容许拉压应力计算取250Mpa（《钢结构设计规范》表3.4.1-1）。本文计算时取2倍安全系数,所以本文计算时Q235钢容许拉压应力以及容许弯曲应力取215 Mpa/2=108Mpa,45钢容许拉压应力以及容许弯曲应力取250Mpa/2=125Mpa。 2.计算载荷21）振动器产生的荷载：4.0kN/m；或倾倒混凝土产生的冲击荷2载：4.0kN/m;二者不同时计算。 2）对侧模产生的压力 砼对侧模产生的压力主要为侧压力，侧压力计算公式为： P=kγh (1) 当v/T<0.035时， h=0.22+24.9v/T； 当v/T>0.035时，h=1.53+3.8v/T； 式中：P-新浇混凝土对模板产生的最大侧压力(kPa)； h-有效压头高度（m）； v-混凝土浇筑速度(m/h)； T-混凝土入模时的温度(℃）； 3γ-混凝土的容重(kN/m);
