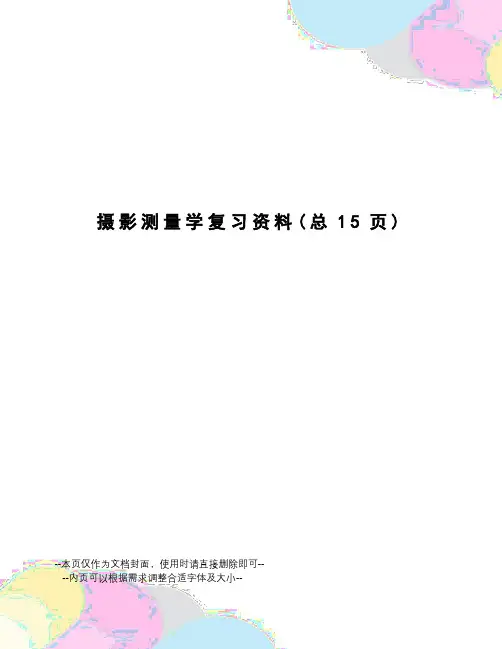

摄影测量学复习资料(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--摄影测量学复习资料第一章绪论1、摄影测量的定义、任务定义：摄影测量与遥感是从非接触成像和其他传感器系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其他物体可靠信息的工艺，科学与技术。

其中摄影测量侧重于提取几何信息，遥感侧重于物理信息。

任务：（1）测绘各种比例尺地形图。

（2）建立数字地面模型（地形数据库）。

2、摄影测量学：是对研究的对象进行摄影，根据所得的构象信息，从几何方面和物理方面加以分析研究，从而对所摄对象的本质提供各种资料的一门学科。

3、解决的基本问题：几何定位和影像解译。

4、摄影测量的三个发展阶段及其特点。

（了解）5、摄影测量的分类方法及其分类（了解）：（1）按距离远近可分为航天摄影测、航空摄影测量、地面摄影测量、近景摄影测量和显微摄影测量；（2）按用途可分为地形摄影测量和非地形摄影测量；（3）按处理手段可分为模拟摄影测量、解析摄影测量和数字摄影测量；（4）根据摄影机平台位置的不同可分为航天摄影测量、航空摄影测量、地面摄影测量和水下摄影测量。

第二章影像的获取1、航空影像和遥感影像的获取方式航空影像：飞机等航空平台搭乘航摄仪（或数码相机）摄影成像；一般航空影像分为专业航摄仪（航空摄影机）获取的标准航片和非量测摄影机（普通摄影机）获取的非标准航片。

遥感影像：卫星等航天平台利用各类传感器（阵列扫描、推扫）获取遥感影像。

例如SPOT、QB、TM、IKONOS、World View等影像。

2、量测摄影机与非量测摄影机的区别（1）量测摄影机的主距是一个固定的已知值（2）量测摄影机的承片框上具有框标，即固定不变的承片框上，四个边的中点各安置一个机械标志；框标，其目的是建立像片的直角，框标坐标系。

（3）量测摄影机的内方位元素是已知值。

3、航向重叠：摄影时飞机沿相邻影像之间必须保持一定的重叠度。

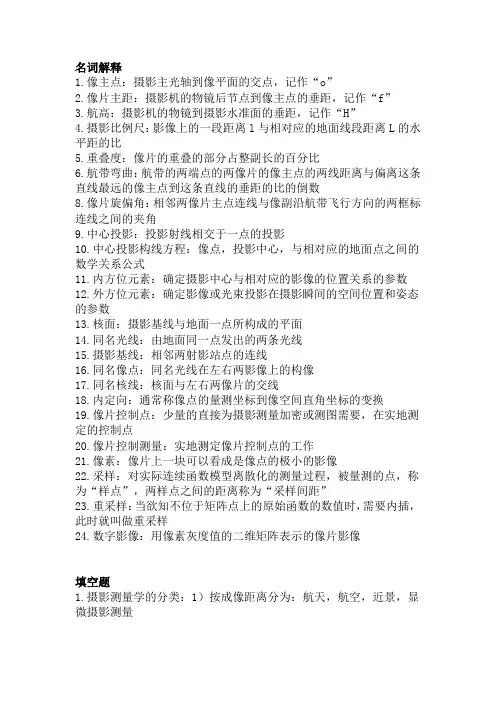

名词解释1.像主点：摄影主光轴到像平面的交点，记作“o”2.像片主距：摄影机的物镜后节点到像主点的垂距，记作“f”3.航高：摄影机的物镜到摄影水准面的垂距，记作“H”4.摄影比例尺：影像上的一段距离l与相对应的地面线段距离L的水平距的比5.重叠度：像片的重叠的部分占整副长的百分比6.航带弯曲：航带的两端点的两像片的像主点的两线距离与偏离这条直线最远的像主点到这条直线的垂距的比的倒数8.像片旋偏角：相邻两像片主点连线与像副沿航带飞行方向的两框标连线之间的夹角9.中心投影：投影射线相交于一点的投影10.中心投影构线方程：像点，投影中心，与相对应的地面点之间的数学关系公式11.内方位元素：确定摄影中心与相对应的影像的位置关系的参数12.外方位元素：确定影像或光束投影在摄影瞬间的空间位置和姿态的参数13.核面：摄影基线与地面一点所构成的平面14.同名光线：由地面同一点发出的两条光线15.摄影基线：相邻两射影站点的连线16.同名像点：同名光线在左右两影像上的构像17.同名核线：核面与左右两像片的交线18.内定向：通常称像点的量测坐标到像空间直角坐标的变换19.像片控制点：少量的直接为摄影测量加密或测图需要，在实地测定的控制点20.像片控制测量：实地测定像片控制点的工作21.像素：像片上一块可以看成是像点的极小的影像22.采样：对实际连续函数模型离散化的测量过程，被量测的点，称为“样点”，两样点之间的距离称为“采样间距”23.重采样：当欲知不位于矩阵点上的原始函数的数值时，需要内插，此时就叫做重采样24.数字影像：用像素灰度值的二维矩阵表示的像片影像填空题1.摄影测量学的分类：1）按成像距离分为：航天，航空，近景，显微摄影测量2)按对象分为：地形与非地形摄影测量2.摄影测量学的发展阶段：模拟，解析，数字摄影测量3.航空摄影机分类：光学和数码航空摄影机，数码的又分为单面阵，多面阵，三线阵数码航空摄影机4.立体影像的观察方法：互补色法，光闸法，光偏振法，液晶闪闭法5.重采样的方法：最邻近像元法，双线性插值法，双三元卷积法6.线特征提取算子：微分算子，二阶差分算子，特征分割法，hough 变换7.数字影像匹配基本算法：相关函数，协方差函数，相关系数，差平方和，差绝对值和问答题1.摄影测量学1)定义：是从非接触成像系统，通过记录，量测，分析，表达等处理，获取地球及其环境和其他物体的几何，属性等可靠信息的工艺，科学和技术2)任务：是测绘各种比例尺地形图及城镇，农业，林业，地质，交通，工程，资源和规划等部门所需要的各种专题图，建立地形图数据库，为各种地理信息系统提供三维的基础数据3)特点：a,对应项进行摄影量测与解释等处理时，无需接触物体本身b,从二维模型重建三维模型c,面采集数据方式d,同时提取几何和物理特性4)技术手段：模拟法，解析法，数字法5）发展阶段及特点：a,模拟摄影测量（利用像片，采用模拟投影方式，模拟测图仪，工作人员手工操作，产生模拟产品）b,解析摄影测量（利用像片，采用数字投影方式，解析测图仪，机助工作人员操作，产生模拟产品，数字产品）c,数字摄影测量（利用数字影像，数字化影像，采用数字投影方式，计算机，自动化操作加工作人员干预，产生模拟产品，数字产品）2.观察人造立体的条件：1）有两个不同摄站点摄取同一物体的一个立体像对2）分像条件，一只眼睛只能看到摄影像对中的一张像片3）两只眼睛各自观察左右像点的连线与双眼的眼基线近似平行4）左右两像片间的间距要与两眼的交会角相适应3.单向空间后方交会：1）定义：利用影像覆盖范围一定控制点的空间坐标和影像坐标，根据共线方程，来反求影像的外方位元素2）相关数据：未知数（6个外方位元素）已知数（控制点的空间坐标）量测值（影响坐标）数学模型（共线方程）所需控制点（至少3个）3）计算过程：获取已知数据，量测像点坐标，确定未知数的初值，列误差方程式并法化，解法方程式，求其改正数和新值，检验迭代是否收敛4.立体像对空间前方交会：1）定义：由立体像对中左右影像的内，外方位为元素和同名像点的影像坐标量测值来确定该点的物放空间坐标2)相关数据：未知数（物放空间坐标）已知数（左右影像的内外方位元素）量测值（同名像点的像点坐标）数学模型（点投影系数/共线方程）所需控制点（0个）3）计算过程：获取已知数据，量测同名像点的像点坐标，由摄影基线求Bx,By,Bz,求相空间辅助坐标，再求点投影系数，列误差方程式并法化，解法方程式，及其改正数和新值，检验迭代是否收敛5.立体像对的相对定向：1）定义：利用立体像对中摄影时存在的同名光线对应相交的几何关系，通过量测同名像点的像点坐标，以解析计算的方法，解求两张相片的相对方位元素的过程2）相关数据：未知数,量测值（同名像点的像点坐标）数学模型（共面条件方程）所需控制点（0个）所需同名像点（6对以上）3）计算过程：获取已知数据，量测同名像点的像点坐标，假设摄影基线，确定初值，计算像空间辅助坐标，点投影系数，列误差方程式并法化，解法方程式，求改正数及新值，检验迭代是否收敛4）分类：连续像对相对定向（以左影像为基准，右影像进行直线运动和角运动来实现相对定向），单独像对相对定向（以摄影基线为像空间辅助坐标的X轴，正方向为航线方向，两张影像进行角运动来实现相对定向）6.单元模型的绝对定向：1）定义：借助于物方空间坐标为已知的控制点来确定空间辅助坐标系到实际物方空间坐标系的变换关系2）相关数据：未知数（7个参数）量测值（地面摄测坐标）数学模型（三维空间坐标变换）所需控制点（至少3个）3）计算流程：获取控制点的两套坐标，确定初值，计算地面摄测坐标和空间辅助坐标系重心化，列误差方程式并法化，解法方程式，及改正数和新值，检验迭代是否收敛4）变换：像空间辅助坐标到地面摄影测量坐标5)重心化的目的：1，减少模型点在计算中的有效位数，保证了计算的精度2，使法方程式的系数简化，个别项数值为零，部分未知数可以分开求解，提高了计算的速度7.立体像对光束法：1）定义：用已知的少量控制点和待求的地面点，以共线方程为基础，在像对内同时解出两张影像的外方位元素和待定点的坐标2）相关数据：未知数（两张影像的外方位元素和待定点的坐标）测量值（同名像点的像点坐标）数学模型（共线方程）所需控制点（至少3个）3)相关计算：如果有n个控制点，m个待定点，未知数为12+3m,误差方程式为4n+4m8.双向解析摄影测量的方法及特点：1）空间后方—前方交会法（精度：依赖于空间后方交会的精度，不足：空间前方交会不能充分的利用多余条件平差，应用：已知外方位元素，求少量的待定点的坐标+相关数据）2）相对—绝对法（精度：取决于相对和绝对定向的精度，不足：不能严格表达外方位元素，有较多的计算公式，应用：航带法解析空中三角测量+相关数据）3）光束法（精度：精度最高，优势：理论最严密，完全按照最小二乘法进行解算，应用：光束法解析空中三角测量+相关数据）9.解析空中三角测量的定义，意义及目的与分类：1）定义：利用计算的方法，根据航摄像片所量测的像点坐标和少量的地面控制点来解算地面加密点的物方空间坐标2）意义：a,不触及被量测物体即可获得其位置与几何形状b,可快速的大方位内同时进行点位测定，节省野外测量的工作量c,不受通视条件的限制d,摄影测量平差时，区域内部精度均匀，不受区域大小限制3）目的：a,为测绘地形图模型提供定向控制点和像片定向参数b,测定大范围内界址点的统一坐标c,单元模型中大量地面坐标点的计算d,解析近景摄影测量和非地形摄影测量4）分类：a,按平差采用的数学模型分为：航带法，单独模型法，光束法b,按平差范围大小分为：单航带法，单模型法，区域网法10.航带法空中三角测量的基本思想与流程：1）定义：把许多立体像对构成的单个模型连接成航带模型，将航带模型视为单元模型进行解析处理，通过消除航带模型累计的系统误差，讲航带模型整体纳入测图坐标系中，从而确定地面加密点的坐标2）基本流程：a,像点坐标的量测和系统误差的预改正b,立体像对的相对定向c,连接模型构建自由航带网d,航带模型的绝对定向e,航带模型的非线性改正f,加密点的坐标计算。

（一）名词解释（1）摄影测量：摄影测量是利用摄影所获得的影像来测定目标物的形状、大小、位置、性质和相互关系的一门学科。

（2）摄影比例尺：摄影像片水平、地面取平均高程时，像片上的线段l与地面上相应的水平距L之比。

（3）地面采样间隔（Ground Sample Distance, GSD）：指的是数字影像上一个像素所对应的地面尺寸。

（4）航向重叠度：相邻像片在航线上的重叠度。

（5）旁向重叠度：相邻航线之间像片的重叠度。

（6）像片倾斜角：摄影瞬间摄影机主光轴与铅垂线的夹角。

（7）摄影基线：航向相邻的两个摄站之间的距离。

（8）航线间隔：相邻航线之间的距离。

（9）像片旋偏角：相邻像片的像主点连线与像幅沿航线方向的两框标连线之间的夹角。

（10）中心投影：所有投射线或其延长线都通过一个固定点的投影，叫做中心投影。

（11）透视变换：两个平面之间的中心投影变换，称为透视变换。

（12）相对航高：指摄影飞机在摄影瞬间相对于所测区域的平均高程面的高度。

（13）像片内方位元素：确定投影中心与像片之间相对位置的参数。

（14）像片外方位元素：确定像空系在地面辅助坐标系中位置和方向所需要的元素。

（15）像片倾斜误差：同摄站同主距的倾斜像片和水平像片沿等比线重合时,地面点在倾斜像片上的像点与相应水平像片上像点之间的直线移位。

（16）像片投影误差：当地面有起伏时，高于或低于所选定的基准面的地面点的像点，与该地面点在基准面上的垂直投影点的像点之间的直线移位。

（17）单像空间后方交：根据影像覆盖范围内一定数量的分布合理的地面控制点（已知其像点和地面点的坐标），利用共线条件方程求解像片外方位元素。

（18）立体像对：由不同摄站获取的，具有一定影像重叠的两张像片。

（19）同名像点：物方任意一点分别在左右两张影像上的构像点。

（20）左右视差：同名像点在各自像平面坐标系中的横坐标之差。

（21）上下视差：同名像点在各自像平面坐标系中的纵坐标之差。

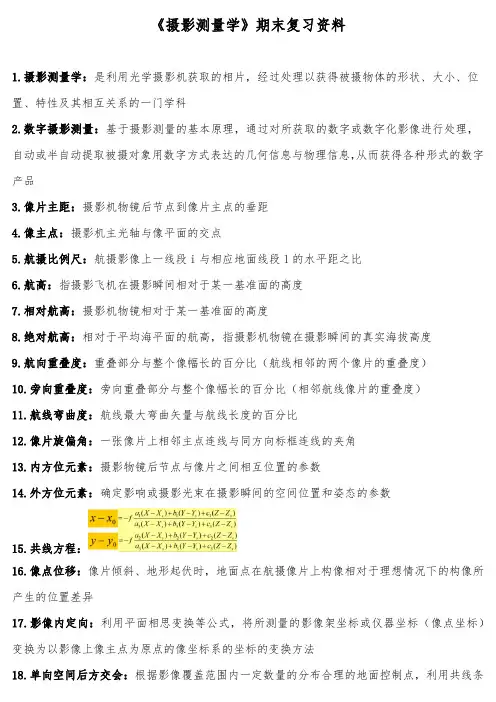

《摄影测量学》期末复习资料1.摄影测量学：是利用光学摄影机获取的相片，经过处理以获得被摄物体的形状、大小、位置、特性及其相互关系的一门学科2.数字摄影测量：基于摄影测量的基本原理，通过对所获取的数字或数字化影像进行处理，自动或半自动提取被摄对象用数字方式表达的几何信息与物理信息，从而获得各种形式的数字产品3.像片主距：摄影机物镜后节点到像片主点的垂距4.像主点：摄影机主光轴与像平面的交点5.航摄比例尺：航摄影像上一线段i与相应地面线段l的水平距之比6.航高：指摄影飞机在摄影瞬间相对于某一基准面的高度7.相对航高：摄影机物镜相对于某一基准面的高度8.绝对航高：相对于平均海平面的航高，指摄影机物镜在摄影瞬间的真实海拔高度9.航向重叠度：重叠部分与整个像幅长的百分比（航线相邻的两个像片的重叠度）10.旁向重叠度：旁向重叠部分与整个像幅长的百分比（相邻航线像片的重叠度）11.航线弯曲度：航线最大弯曲矢量与航线长度的百分比12.像片旋偏角：一张像片上相邻主点连线与同方向标框连线的夹角13.内方位元素：摄影物镜后节点与像片之间相互位置的参数14.外方位元素：确定影响或摄影光束在摄影瞬间的空间位置和姿态的参数15.共线方程：16.像点位移：像片倾斜、地形起伏时，地面点在航摄像片上构像相对于理想情况下的构像所产生的位置差异17.影像内定向：利用平面相思变换等公式，将所测量的影像架坐标或仪器坐标（像点坐标）变换为以影像上像主点为原点的像坐标系的坐标的变换方法18.单向空间后方交会：根据影像覆盖范围内一定数量的分布合理的地面控制点，利用共线条件方程求解像片外方位元素，从而确定摄影瞬间被摄物体和航摄像片的关系19.立体像对：同一航带内具有一定重叠度的相邻的两张像片20.摄影基线：立体像对两个摄影站之间的连线21.同名光线：同一地面点发出的两条光线22.同名像点：同一地面点发出的两条光线经左右摄影中心在左右像片上构成的像点23.核线：核面与像片面的交线24.同名核线：核面与左右像片面的交线为同名核线25.核面：摄影基线与同一地面点发出的两条光线组成的面26.主核面：过像主点的核面27.垂核面：过左右像底点的核面28.空间前方交会：根据同名光线对应相交的关系，由立体像对中两张像片的内、外方位元素和像点坐标来确定相应地面点在物方空间坐标系中坐标的方法29.相对定向：利用立体像对中摄影时存在的同名光线对应相交的几何关系，通过测量像点坐标，解求两像片的相对方位元素的过程30.相对定向元素（相对方位元素）：描述立体像对两张像片相对位置和姿态关系的参数31.绝对定向：借助于物空间坐标为已知的控制点来确定空间辅助坐标系与实际物空间坐标系之间的变换关系32.空中三角测量：使用摄影测量解析法和待定点坐标确定区域内所有影像的外方位元素33.像片纠正：为了清除像片和正射影像图的差异，需要将竖直摄影的像片消除像片倾斜引起的像点位移和限制或消除地形起伏引起的投影差，并将影像归化成图比例尺的过程1.摄影测量的技术手段：a.模拟法b.解析法c.数字法2.摄影测量学的三个发展阶段：a.模拟摄影测量b.解析摄影测量c.数字摄影测量3.摄影测量的分类：a.按距离远近：航天、航空、地面、近景、显微摄影测量b.按用途：地形摄影测量、非地形摄影测量c.按处理手段（三个发展阶段）：模拟、解析、数字摄影测量4.摄影测量对航空摄影的要求：a.像片倾斜角度不大于3度b.航高国家规定不能超过5%，同一航带内的最大航高与最小航高之差不能大于30m，摄影区域内的实际航高与设计航高之差不能大于50mc.像片重叠度：航向重叠度不能小于60%，旁向重叠度不能小于30%d.航线弯曲度不能大于3%e.像片旋偏角：一般要求旋偏角小于6度，个别最大不能大于8度，且不能有连续三片超过6度5.摄影测量常用的坐标系：a.框标坐标系b.像平面直角坐标系c.像空间直角坐标系d.像空间辅助直角坐标系e.地面摄影测量坐标系f.摄影测量坐标系 j.地面测量坐标系6.共线方程的主要应用有：a.单向空间后方交会和多像空间前方交会b.解析空中三角测量光束法平差中的基本数学模型c.构成数字投影的基础d.计算模拟影像数据e.利用数字高程模型与共线方程制作正射影像f.利用数字高程模型与共享方程进行单幅影像测图7.引起像点位移的因素（像点位移的分类）：a.像片倾斜引起的像点位移b.地形起伏引起的像点位移8.因地形起伏引起的像点位移的规律:a.地形起伏引起的像点位移是地面点相对于所取基准面的高差引起的，数值不同，基准面上的点无地形起伏像点位移b.地形起伏像点位移以误差值表示，表现在像底点为辐射中心的方向线上c.地形起伏像点位移的符号与该点的高差符号相同，改正时相反d.摄影比例尺不变时，适当采用长焦距摄影机，可增大航高H，减少此变形e.水平像片上存在由地形起伏引起的像点位移f.像底点引出的辐射线上不会存在地形起伏引起的方向偏差9.4D产品:DEM数字高程模型 DOM数字正射影像 DLG数字线划图 DRG数字栅格图10.空间后方交会流程：a.获取已知数据b.量测控制点像点坐标并进行必要的误差改正c.确定未知数初值d.计算旋转矩阵Re.逐点计算像点坐标近似值，利用未知数的近似值按照共线方程计算控制点像点坐标的近似值f.逐点计算误差方程式的系数和常数项，组成误差方程式g.计算法方程的系数阵与常数项，组成法方程式h.解求外方位元素改正数i.检查迭代是否收敛11.航摄像片上有没有统一的构像比例尺:构像比例尺处处不一致，像点位移同样引起像片比例尺的变化及图形的变形，且由于像底点不在等比线上，所以综合考虑像片倾斜和地形起伏的影响，像片上任意一点都存在像点位移且位移大小随点位的不同而不同，由此导致一张像片上不同点位的比例尺不相等12.求物点三维坐标的方法:a.单张像片的空间后方交会和立体像对的空间前方交会b.相对定向与绝对定向方法c.光束法13.连续相对定向和单独相对定向的异同：各自的定向元素不同、空间辅助坐标系不同a.单独相对定向：采用了两幅影像的角元素运动实现相对定向b.连续相对定向：以左影像为基础，采用右影像的直线运动和角运动实现相对定向在多个连续模型的处理过程中多采用连续相对定向元素14.光束法思想（一步定向法）：以共线方程为基础，未知点、控制点同时列误差方程，将像片外方位元素和待定点坐标在平差过程中整体求解15.空中三角测量的分类:a.按数学模型分为：航带法、独立模型法、光束法b.按平差范围分为：单模型法、单航带法、区域网法16.引起像片误差的物理因素:摄影机物镜畸变、感光材料变形、大气折光、地球曲率17.航带法空中三角测量的主要工作流程：a.像点坐标的测量和系统误差的改正b.像对的相对定向c.模型连接以及航带网的的构成d.航带模型的绝对定向e.航带模型的非线性改正18.航带区域网法基本思想：按照单航带法构成自由航带网利用能航带的控制点及上一航带的公共点进行三维空间相似变换，将整区各航线纳入统一的坐标系中同时解求个航带非线性变形改正系数，计算各加密点坐标19.独立模型法区域网空中三角测量基本思想：把一个单元模型视为刚体，利用各单元模型彼此间的公共点连成一个区域，在连接过程中，每个单元模型只能做平移、缩放、旋转，即空间相似变换在变换中要使模型间公共点的坐标尽可能一致，控制点的摄影坐标与地面摄影坐标尽可能一致，同时观测值改正数的平方和最小，在满足这些条件的情况下，按最小二乘原理求待定点地面摄影坐标20.光束法区域网空中三角测量基本思想：以一张像片组成的一束光线作为一个平差单元，以中心投影的共线方程作为平差的基础方程，通过各光线束在空间的旋转和平移，使模型之间的公共光线实现最佳交会，将整体区域最佳地纳入到控制点坐标系中，从而确定加密点的地面坐标及像片的外方位元素21.数字微分纠正的基本原理方法：正解法数字微分纠正、反解法数字微分纠正遥感：遥感是应用探测仪器，不与探测目标相接触，从远处把目标的电磁波特性记录下来，通过分析，揭示出物体的特征性质及其变化的综合性探测技术主动遥感：由探测器主动发射一定电磁波能量并接受目标的后向散射信号被动遥感：通过传感器，接受来自目标地物发射的微波，而达到探测目的的遥感方式电磁波：当电磁振荡进入空间，变化的磁场激发了涡旋电场，变化的电场又激发了涡旋磁场，使电磁振荡在空间传播这就是电磁波。

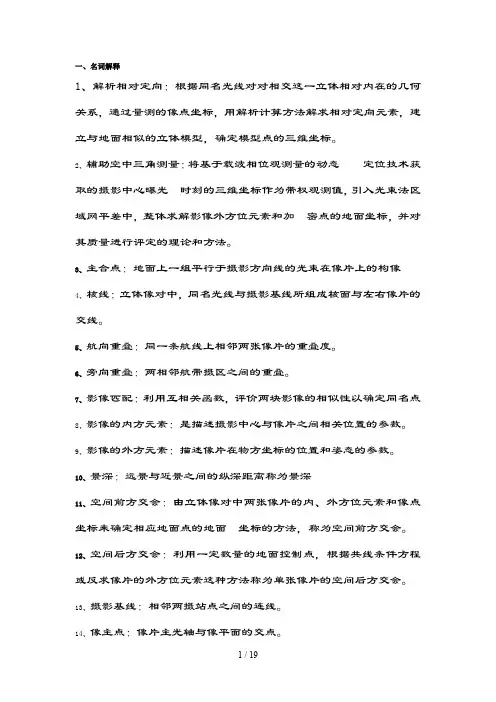

一、名词解释1、解析相对定向：根据同名光线对对相交这一立体相对内在的几何关系，通过量测的像点坐标，用解析计算方法解求相对定向元素，建立与地面相似的立体模型，确定模型点的三维坐标。

2、辅助空中三角测量：将基于载波相位观测量的动态定位技术获取的摄影中心曝光时刻的三维坐标作为带权观测值，引入光束法区域网平差中，整体求解影像外方位元素和加密点的地面坐标，并对其质量进行评定的理论和方法。

3、主合点：地面上一组平行于摄影方向线的光束在像片上的构像4、核线：立体像对中，同名光线与摄影基线所组成核面与左右像片的交线。

5、航向重叠：同一条航线上相邻两张像片的重叠度。

6、旁向重叠：两相邻航带摄区之间的重叠。

7、影像匹配：利用互相关函数，评价两块影像的相似性以确定同名点8、影像的内方元素：是描述摄影中心与像片之间相关位置的参数。

9、影像的外方元素：描述像片在物方坐标的位置和姿态的参数。

10、景深：远景与近景之间的纵深距离称为景深11、空间前方交会：由立体像对中两张像片的内、外方位元素和像点坐标来确定相应地面点的地面坐标的方法，称为空间前方交会。

12、空间后方交会：利用一定数量的地面控制点，根据共线条件方程或反求像片的外方位元素这种方法称为单张像片的空间后方交会。

13、摄影基线：相邻两摄站点之间的连线。

14、像主点：像片主光轴与像平面的交点。

15、立体像对：相邻摄站获取的具有一定重叠度的两张影像。

16、数字影像重采样：当欲知不位于采样点上的像素值时，需进行灰度重采样。

17、核面：过摄影基线与物方任意一点组成的平面。

18、中心投影：所有投影光线均经过同一个投影中心。

19、单模型绝对定向：相对定向所构建的立体模型经平移、缩放、旋转后纳入到地面坐标系中的过程相对定向：根据立体像对内在的几何关系恢复两张像片之间的相对位置和姿态，使同名光线对对相交，建立与地面相似的立体模型。

即确定一个立体像对两像片的相对位置。

20、数字影像内定向：同一像点的像平面坐标与其扫描坐标不相等，需要加以换算，这种换算称为数字影像内定向。

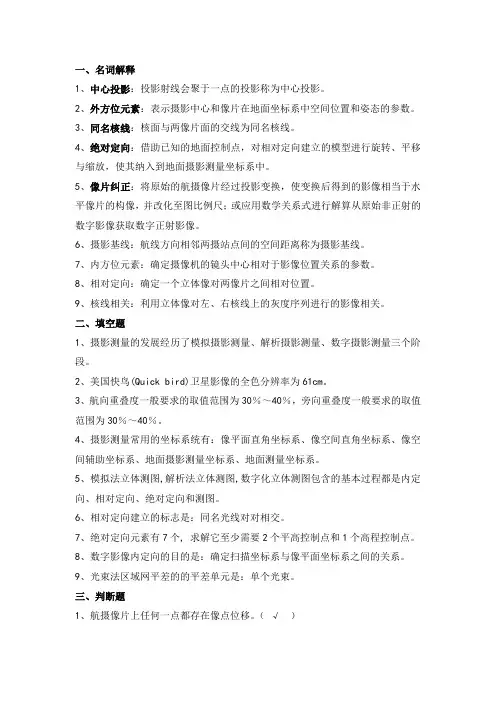

一、名词解释1、中心投影：投影射线会聚于一点的投影称为中心投影。

2、外方位元素：表示摄影中心和像片在地面坐标系中空间位置和姿态的参数。

3、同名核线：核面与两像片面的交线为同名核线。

4、绝对定向：借助已知的地面控制点，对相对定向建立的模型进行旋转、平移与缩放，使其纳入到地面摄影测量坐标系中。

5、像片纠正：将原始的航摄像片经过投影变换，使变换后得到的影像相当于水平像片的构像，并改化至图比例尺；或应用数学关系式进行解算从原始非正射的数字影像获取数字正射影像。

6、摄影基线：航线方向相邻两摄站点间的空间距离称为摄影基线。

7、内方位元素：确定摄像机的镜头中心相对于影像位置关系的参数。

8、相对定向：确定一个立体像对两像片之间相对位置。

9、核线相关：利用立体像对左、右核线上的灰度序列进行的影像相关。

二、填空题1、摄影测量的发展经历了模拟摄影测量、解析摄影测量、数字摄影测量三个阶段。

2、美国快鸟(Quick bird)卫星影像的全色分辨率为61cm。

3、航向重叠度一般要求的取值范围为30％～40％，旁向重叠度一般要求的取值范围为30％～40％。

4、摄影测量常用的坐标系统有：像平面直角坐标系、像空间直角坐标系、像空间辅助坐标系、地面摄影测量坐标系、地面测量坐标系。

5、模拟法立体测图,解析法立体测图,数字化立体测图包含的基本过程都是内定向、相对定向、绝对定向和测图。

6、相对定向建立的标志是：同名光线对对相交。

7、绝对定向元素有7个, 求解它至少需要2个平高控制点和1个高程控制点。

8、数字影像内定向的目的是：确定扫描坐标系与像平面坐标系之间的关系。

9、光束法区域网平差的的平差单元是：单个光束。

三、判断题1、航摄像片上任何一点都存在像点位移。

（√）2、航摄像片上的影像比例尺处处相等。

（ × ）3、主垂线与像片面的交点称为像底点。

（ √ ）4、地面测量坐标系是左手系。

（ √ ）5、立体像对的相对定向元素有5个。

（ √ ）6、利用单张像片能求出地面点坐标。

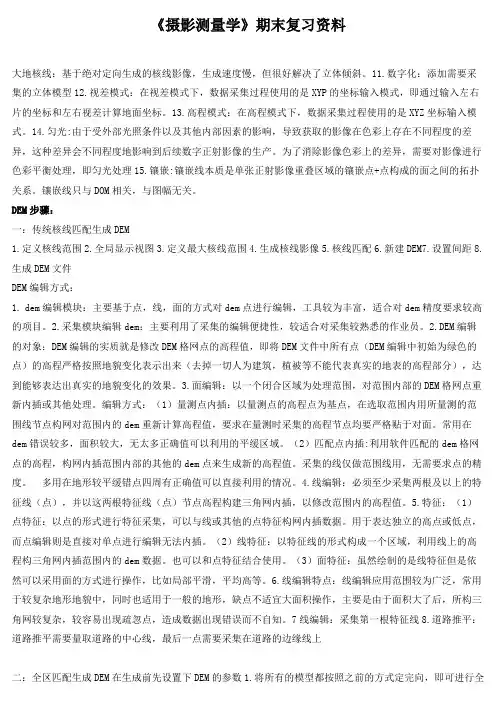

《摄影测量学》期末复习资料大地核线：基于绝对定向生成的核线影像，生成速度慢，但很好解决了立体倾斜。

11.数字化：添加需要采集的立体模型12.视差模式：在视差模式下，数据采集过程使用的是XYP的坐标输入模式，即通过输入左右片的坐标和左右视差计算地面坐标。

13.高程模式：在高程模式下，数据采集过程使用的是XYZ坐标输入模式。

14.匀光:由于受外部光照条件以及其他内部因素的影响，导致获取的影像在色彩上存在不同程度的差异，这种差异会不同程度地影响到后续数字正射影像的生产。

为了消除影像色彩上的差异，需要对影像进行色彩平衡处理，即匀光处理15.镶嵌:镶嵌线本质是单张正射影像重叠区域的镶嵌点+点构成的面之间的拓扑关系。

镶嵌线只与DOM相关，与图幅无关。

DEM步骤：一：传统核线匹配生成DEM1.定义核线范围2.全局显示视图3.定义最大核线范围4.生成核线影像5.核线匹配6.新建DEM7.设置间距8.生成DEM文件DEM编辑方式：1.dem编辑模块：主要基于点，线，面的方式对dem点进行编辑，工具较为丰富，适合对dem精度要求较高的项目。

2.采集模块编辑dem：主要利用了采集的编辑便捷性，较适合对采集较熟悉的作业员。

2.DEM编辑的对象：DEM编辑的实质就是修改DEM格网点的高程值，即将DEM文件中所有点（DEM编辑中初始为绿色的点）的高程严格按照地貌变化表示出来（去掉一切人为建筑，植被等不能代表真实的地表的高程部分），达到能够表达出真实的地貌变化的效果。

3.面编辑：以一个闭合区域为处理范围，对范围内部的DEM格网点重新内插或其他处理。

编辑方式：（1）量测点内插：以量测点的高程点为基点，在选取范围内用所量测的范围线节点构网对范围内的dem重新计算高程值，要求在量测时采集的高程节点均要严格贴于对面。

常用在dem错误较多，面积较大，无太多正确值可以利用的平缓区域。

（2）匹配点内插:利用软件匹配的dem格网点的高程，构网内插范围内部的其他的dem点来生成新的高程值。

一、名词解释1、解析相对定向：根据同名光线对对相交这一立体相对内在的几何关系，通过量测的像点坐标，用解析计算方法解求相对定向元素，建立与地面相似的立体模型，确定模型点的三维坐标。

2、GPS辅助空中三角测量：将基于载波相位观测量的动态 GPS 定位技术获取的摄影中心曝光时刻的三维坐标作为带权观测值，引入光束法区域网平差中，整体求解影像外方位元素和加密点的地面坐标，并对其质量进行评定的理论和方法。

3、主合点：地面上一组平行于摄影方向线的光束在像片上的构像4、核线：立体像对中，同名光线与摄影基线所组成核面与左右像片的交线。

5、航向重叠：同一条航线上相邻两张像片的重叠度。

6、旁向重叠：两相邻航带摄区之间的重叠。

7、影像匹配：利用互相关函数，评价两块影像的相似性以确定同名点8、影像的内方元素：是描述摄影中心与像片之间相关位置的参数。

9、影像的外方元素：描述像片在物方坐标的位置和姿态的参数。

10、景深：远景与近景之间的纵深距离称为景深11、空间前方交会：由立体像对中两张像片的内、外方位元素和像点坐标来确定相应地面点的地面坐标的方法，称为空间前方交会。

12、空间后方交会：利用一定数量的地面控制点，根据共线条件方程或反求像片的外方位元素这种方法称为单张像片的空间后方交会。

13、摄影基线：相邻两摄站点之间的连线。

14、像主点：像片主光轴与像平面的交点。

15、立体像对：相邻摄站获取的具有一定重叠度的两张影像。

16、数字影像重采样：当欲知不位于采样点上的像素值时，需进行灰度重采样。

17、核面：过摄影基线与物方任意一点组成的平面。

18、中心投影：所有投影光线均经过同一个投影中心。

19、单模型绝对定向：相对定向所构建的立体模型经平移、缩放、旋转后纳入到地面坐标系中的过程相对定向：根据立体像对内在的几何关系恢复两张像片之间的相对位置和姿态，使同名光线对对相交，建立与地面相似的立体模型。

即确定一个立体像对两像片的相对位置。

20、数字影像内定向：同一像点的像平面坐标与其扫描坐标不相等，需要加以换算，这种换算称为数字影像内定向。

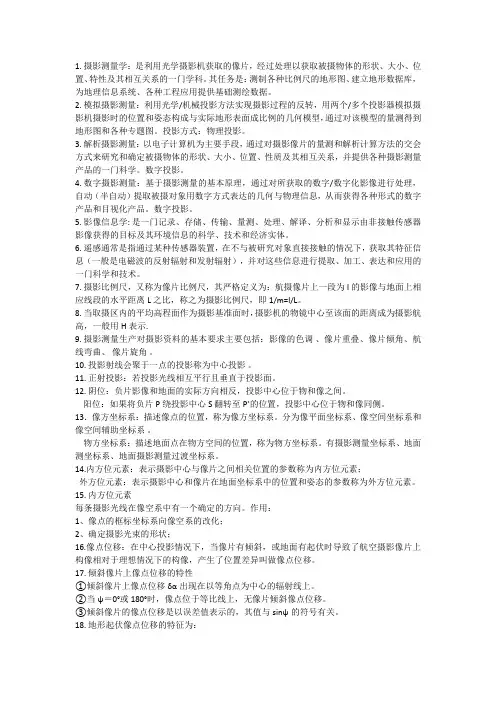

1. 摄影测量学：是利用光学摄影机获取的像片，经过处理以获取被摄物体的形状、大小、位置、特性及其相互关系的一门学科。

其任务是：测制各种比例尺的地形图、建立地形数据库，为地理信息系统、各种工程应用提供基础测绘数据。

2. 模拟摄影测量：利用光学/机械投影方法实现摄影过程的反转，用两个/多个投影器模拟摄影机摄影时的位置和姿态构成与实际地形表面成比例的几何模型，通过对该模型的量测得到地形图和各种专题图。

投影方式：物理投影。

3. 解析摄影测量：以电子计算机为主要手段，通过对摄影像片的量测和解析计算方法的交会方式来研究和确定被摄物体的形状、大小、位置、性质及其相互关系，并提供各种摄影测量产品的一门科学。

数字投影。

4. 数字摄影测量：基于摄影测量的基本原理，通过对所获取的数字/数字化影像进行处理，自动（半自动）提取被摄对象用数字方式表达的几何与物理信息，从而获得各种形式的数字产品和目视化产品。

数字投影。

5. 影像信息学: 是一门记录、存储、传输、量测、处理、解译、分析和显示由非接触传感器影像获得的目标及其环境信息的科学、技术和经济实体。

6. 遥感通常是指通过某种传感器装置，在不与被研究对象直接接触的情况下，获取其特征信息（一般是电磁波的反射辐射和发射辐射），并对这些信息进行提取、加工、表达和应用的一门科学和技术。

7. 摄影比例尺，又称为像片比例尺，其严格定义为：航摄像片上一段为l的影像与地面上相应线段的水平距离L之比，称之为摄影比例尺，即1/m=l/L。

8. 当取摄区内的平均高程面作为摄影基准面时，摄影机的物镜中心至该面的距离成为摄影航高，一般用H表示.9. 摄影测量生产对摄影资料的基本要求主要包括：影像的色调、像片重叠、像片倾角、航线弯曲、像片旋角。

10. 投影射线会聚于一点的投影称为中心投影。

11. 正射投影：若投影光线相互平行且垂直于投影面。

12. 阴位：负片影像和地面的实际方向相反，投影中心位于物和像之间。

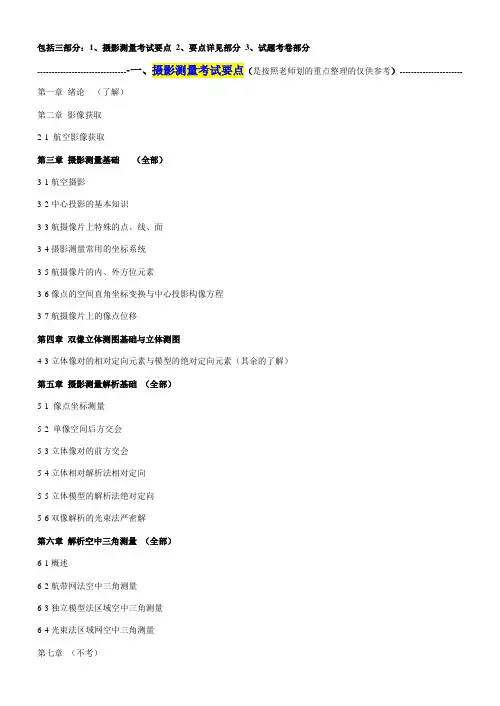

包括三部分：1、摄影测量考试要点2、要点详见部分3、试题考卷部分--------------------------------一、摄影测量考试要点（是按照老师划的重点整理的仅供参考）---------------------- 第一章绪论（了解）第二章影像获取2-1 航空影像获取第三章摄影测量基础（全部）3-1航空摄影3-2中心投影的基本知识3-3航摄像片上特殊的点、线、面3-4摄影测量常用的坐标系统3-5航摄像片的内、外方位元素3-6像点的空间直角坐标变换与中心投影构像方程3-7航摄像片上的像点位移第四章双像立体测图基础与立体测图4-3立体像对的相对定向元素与模型的绝对定向元素（其余的了解）第五章摄影测量解析基础（全部）5-1 像点坐标测量5-2 单像空间后方交会5-3立体像对的前方交会5-4立体相对解析法相对定向5-5立体模型的解析法绝对定向5-6双像解析的光束法严密解第六章解析空中三角测量（全部）6-1概述6-2航带网法空中三角测量6-3独立模型法区域空中三角测量6-4光束法区域网空中三角测量第七章（不考）第八章全数字摄影测量基础（全部）8-1 概述8-2 数字影像及数字影像重采样8-3 基于灰度的数字影像相关8-4 SIFT匹配方法8-5 核线相关与同名核线的确定8-6数字摄影测量系统第九章像片纠正与正射影像图（考概念）9-1 像片纠正的概念与分类9-2数字微分纠正---------------------------------------------------------------------------------------------------------------------------------------------------- -------------------------------------二、要点详解部分（有绿色填充的是曾经的作业题）-------------------------------- ◆影像获取2-1 、3-1；航空影像获取P4-13航空影测量由于其成图速度快、精度高、不受天气及季节的限制等优点、一直是我国基本地图成图的主要方式，仍然作为测制地形图获取影像的主要手段。

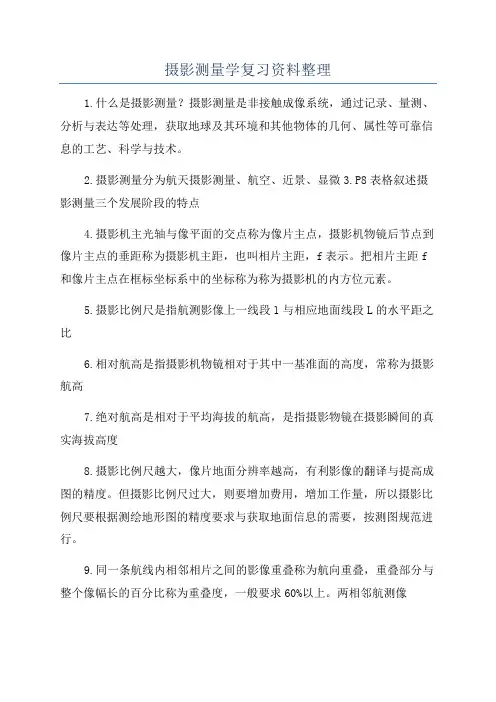

摄影测量学复习资料整理1.什么是摄影测量？摄影测量是非接触成像系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其他物体的几何、属性等可靠信息的工艺、科学与技术。

2.摄影测量分为航天摄影测量、航空、近景、显微3.P8表格叙述摄影测量三个发展阶段的特点4.摄影机主光轴与像平面的交点称为像片主点，摄影机物镜后节点到像片主点的垂距称为摄影机主距，也叫相片主距，f表示。

把相片主距f 和像片主点在框标坐标系中的坐标称为称为摄影机的内方位元素。

5.摄影比例尺是指航测影像上一线段l与相应地面线段L的水平距之比6.相对航高是指摄影机物镜相对于其中一基准面的高度，常称为摄影航高7.绝对航高是相对于平均海拔的航高，是指摄影物镜在摄影瞬间的真实海拔高度8.摄影比例尺越大，像片地面分辨率越高，有利影像的翻译与提高成图的精度。

但摄影比例尺过大，则要增加费用，增加工作量，所以摄影比例尺要根据测绘地形图的精度要求与获取地面信息的需要，按测图规范进行。

9.同一条航线内相邻相片之间的影像重叠称为航向重叠，重叠部分与整个像幅长的百分比称为重叠度，一般要求60%以上。

两相邻航测像片之间也需要有一定的影像重叠，这种重叠影像部分称为旁向重叠度，要求在30%左右10.航带弯曲度是指航带两端像片主点之间的直线距离L与偏离该直线最远的像主点到该直线垂距比的倒数11.相邻两像片的主点连线与像幅沿航带飞行方向的两框标连线之间的夹角称为像片的旋偏角12.中心投影与正射投影的区别：P2013.摄影测量常用坐标系：像平面坐标系像空间坐标系像空间辅助坐标系摄影测量坐标系物空间坐标系14.绘图说明内方位元素P27一幅影像的外方位元素包括6个参数，3个是线元素，用于描述摄影中心S相对于物方空间坐标系的位置；另外三个是角元素，用于描述影像面在摄影瞬间的空中姿态。

15.P29共线方程16.一个地面点在地面水平的水平像片上的构像与地面有起伏时或倾斜像片上构想的点位不同，这种点位的差异称为像点位移17.在航测相片上其中一线段影像的长度与地面上相应线段长度之比，就是像片上该线段的构像比例尺18.在传统摄影测量中，是将像片放到仪器承片盘进行量测，但此时所测量的像点坐标称为影像架坐标或仪器坐标，随后应利用平面相似变换等公式，将影像架坐标变化为以影像上像主点为原点的像坐标系中的坐标，称为影像内定向19.P36常采用的多项式变换公式20.根据共线条件方程，求该影像的外方位元素，称为单幅影像的空间后方交会21.单向空间后方交会基本思想：以单幅影像为基础，从该影像所覆盖地面范围内若干控制点的已知地面坐标和相应点的像坐标量测值出发，根据共线方程，解求该影像在航空摄影时刻的外方位元素。

1.什么是摄影测量学？摄影测量具有哪些优越性？答：以分析、判读和量测航摄像片为基础，确定所摄地面目标的性质和空间位置的学科称为航空摄影测量。

摄影测量优越性: 成图周期短；室内替代野外；有利于测图自动化2.航测成图的作业过程有哪些？3、什么是相对航高？以分区的平均高度平面为基准面的航高为相对航高。

相对于大地水准面的航高为绝对航高。

摄影中心到像面的距离为摄影仪主距。

4、航摄像片和地形图的主要区别有哪些？（1）摄影方式不同。

地形图是正射投影，航摄是中心投影。

（2）表示方法不同。

地形图是用各种规定的图形符号和文字注记来表示地物、地貌，航摄像片是由像的形状、大小和色调来反映地物。

（3）内容取舍。

航摄像片是地面景物的全部反映，而地形图则有所取舍。

5、什么是像片的重叠度和像片倾斜角？①航摄像片必须要有一定的影像重叠，重叠大小用像片的重叠部分x（y）与像片边长比值的百分数表示，称为重叠度。

②摄影机物镜主光轴与铅垂线的夹角，称为像片倾斜角。

6、什么是中心投影？中心投影有哪些特性？投射光线或其延长线都经过一个固定点（投影中心）的投影称为中心投影。

7、绘图说明透视变换中的特别点、线、面？8试小结出中心投影作图法的作图步骤要点？（一）地面上点的中心投影法。

（1）连接投射线AS。

（2）求迹点（3）求延长线（4）求A点的像（二）直线的中心投影作图。

1.求迹点2.求合点3.迹合连线4.连投射线5.交点连线，即为像点。

9、什么是像空间坐标系，它是如何定义的？为了便于进行空间坐标的变换，需要建立起描述像点在像空间位置的坐标系，即像空间坐标系。

以摄影中心S为坐标原点，x，y轴与像平面坐标系的x，y轴平行，z轴与主光轴重合，形成像空间右手直角坐标系S-xyz。

10、简述倾斜误差与投影误差的特性？投影误差的特性：1.投影误差发生在以n为顶点的辐射线上。

2.水平像片上的投影误差大小，与地面点对起始面的高差成正比，与像点的辐射距成正比，与起始面的航高成反比。

1.摄影测量学：利用摄影机或其他传感器采集被测目标的图像信息，进行加工处理和分析，获取有价值的可靠信息的理论和技术的学科。

摄影测量的分类方法及其分类：（1）按距离远近可分为航天摄影测、航空摄影测量、地面摄影测量、近景摄影测量和显微摄影测量；（2）按用途可分为地形摄影测量和非地形摄影测量；（3）按处理手段可分为模拟摄影测量、解析摄影测量和数字摄影测量；（4）根据摄影机平台位臵的不同可分为航天摄影测量、航空摄影测量、地面摄影测量和水下摄影测量。

摄影测量的三个发展阶段及其特点2．影像信息学：是一门记录、存储、传输、量测、处理、翻译、分析和显示由非接触传感器影像获得的目标及其环境信息的科学、技术和经济实体。

3．什么是摄影比例尺？与地形图比例尺有什么不同？摄影比例尺：航摄像片上一线段为的影像与地面上相应的水平距离L之比，即地形图是正射投影，比例尺处处一致，常以1/M表示。

航摄像片是中心投影，由于存在像片倾斜和地形起伏两种误差的影响，致使航摄像片上的影像有变形，各处比例尺也不一致。

4．绝对航高：摄影瞬间摄影机物镜中心相对于平均海水面的航高称为绝对航高。

相对航高：摄影瞬间摄影机物镜中心相对于其他某一基准面或某一点的高度均为相对航高。

5．摄影基线：航线方向相邻两摄站点间的空间距离称为摄影基线。

6．什么是航向重叠和旁向重叠？各有什么要求？在同一条航线上，相邻两像片应有一定范围的影像重叠，称为航向重叠，相邻航线也应有足够的重叠，称为旁向重叠。

航向重叠一般要求为p%=60%～65%，最小不得小于53%；旁向重叠要求为q%=30%～40%，最小不得小于15%。

7．什么是像片的倾角和像片旋角？各有什么要求？在摄影瞬间摄影机轴发生了倾斜，摄影机轴与铅直方向的夹角α称为像片的倾角。

一般要求倾角不大于2°，最大不超过3°。

相邻像片的主点连线与像幅沿航线方向两框标连线间的夹角称k为相片旋角。

一般要求旋角不超过6°，最大不超过8°。

名词解释：1.摄影测量学：摄影测量学是对研究的对象进行摄影，根据所获得的构像信息，从几何方面和物理方面加以分析研究，从而对所摄对象本质提供各种资料的一门学科。

2.光圈号数：物镜焦距与有效孔径之比，也是相对孔径的倒数。

3.景深：远景与近景之间的纵深距离。

4.超焦点距离：当调焦为某一距离时，能刚好使无穷远处的景物构像清晰，这一调焦距离就被称为超焦点距离。

5.视场：将物镜对光于无穷远时，在焦面上会看到一个照度不均匀的明亮圆，此圆范围即为视场。

6.视场角：物镜像方主点与视场直径所张的角。

7.像场：在视场面积内能获得清晰影像的区域。

8.像场角：物镜像方主点与像场直径所张的角。

9.航向重叠：供测图使用的航摄像片沿飞行方向上相邻像片所摄地面需要有一定的重叠区，称为航向重叠。

10.旁向重叠：为测图需要两相邻航带摄区之间应有一定的重叠，称为旁向重叠。

11.摄影基线：相邻像片摄影站（投影中心）之间的空间连线，称为摄影基线。

12.内方位元素：确定物镜后节点与像片面相对位置的数据，称为像片的内方位元素。

包括（像主点在像片框标坐标系中的坐标X0，Y0，像片主距f）13.外方位元素：确定摄影瞬间摄影机或像片的空间位置的数据，称为像片的外方位元素。

包括（投影中心在所取空间直角坐标系中的坐标X s，Y s，Z s；摄影方向（摄影机轴）相对空间坐标轴的两个角度和像片绕摄影方向的旋转角度）14.倾斜误差：像片倾斜所引起的像点位移。

15.投影差：地形起伏所引起的像点位移。

16.摄影比例尺：航摄像片上某一线段构像的长度与地面上相应线段的水平距离之比。

17.像片控制点：测定了地面坐标的像点称为像片控制点。

18.左右视差：在摄影测量中，一个立体像对的同名像点在像平面坐标系中的X坐标之差。

19.上下视差：在摄影测量中，一个立体像对的同名像点在像平面坐标系中的Y坐标之差。

20.核点：基线延长线与左右像片的交点。

21.核线：核面与像片的交线称为核线。

人用双眼观察景物可判断其远近，得到景物的立体效应，这种现象称为人眼的立体视觉人造立体观察的条件立体像对 分像条件 两像片上相同景物（同名像点）的连线与眼基线应大致平行 两像片的比例尺应相近（差别<15％）连续法相对定向中 Q=N1Y1 —(N2Y2+By)的几何意义：Q 为定向点上模型上下视差当一个立体像对完成相对定向，Q ＝0当一个立体像对未完成相对定向，即同名光线不相交，Q ＝0量测5 个以上的同名点可以按最小二乘平差法求相对定向元素单独法相对定向中 q=yt1-yt2常数项的几何意义q 为相当于像空间辅助坐标系中一对理想像对上同名像点的上下视差当一个立体像对完成相对定向，q ＝0当一个立体像对未完成相对定向，即同名光线不相交，q ≠0q 为相当于像空间辅助坐标系中一对理想像对上同名像点的上下视差当一个立体像对完成相对定向，q ＝0当一个立体像对未完成相对定向，即同名光线不相交，q ≠0量测5 个以上的同名点可以按最小二乘平差法求相对定向元素带宽：主对角线到任意一行最远处的非零元素间所包含的未知数个数GPS 辅助空中三角测量的作用是大量减少甚至完全免除地面控制点，缩短成图周期，提高生产效率，降低生产成本。

1、摄影测量学的发展阶段：模拟摄影测量、解析摄影测量、数字摄影测量2、地图是地面的正射投影，航摄影片是地面的中心投影。

3、摄影测量坐标系有：像方坐标系（像平面坐标系、像空间坐标系、像空间辅助坐标系）和物方坐标系（地面测量坐标系、地面摄影测量坐标系） 4、内方位元素：表示摄影中心与像片之间相关位置的参数（00x y f 、、）外方位元素：表示摄影光束在摄影瞬间的空间位置和姿态的参数（线元素和角元素） 线元素：S S S X Y Z 、、；角元素：以v 轴为主轴（解析）：()()()ϕωκ顺、逆、逆；以u 轴为主轴（立体测图）：ϕωκ'''、、；以w 轴为主轴（模拟处理单张像片）：A αακ、、5、获取外方位元素的方法：单片空间后方交会、立体像对相对定向与绝对定向、双像解析的光束法以及空中三角测量与区域网平差。

1、摄影测量学的定义和任务2、摄影测量学的三大发展阶段，各个阶段所呈现的特点3、摄影测量的4D产品分别是什么？定义？4、航空摄影的基本要求？各项指标的定义和公式？5、引起光学影像系统误差的来源？畸变差的定义和公式？6、中心投影和正射投影的基本概念？二者什么情况等效？7、底点、等角点、等比线特性？8、摄影测量学中涉及到的坐标系，各个坐标系的定义？9、像片的内外方位元素定义10、三种旋转系统的旋转顺序，重点掌握以Y轴为主轴的ψ-ω-κ旋角系统的旋转矩阵公式，并要会推导。

11、两种像点位移的公式？12、中心投影构象方程？作图证明其推导过程13、空间后方交会的定义和过程14、DEM和DTM定义，区别和联系15、空间前方交会的定义和过程，作图并证明其计算公式16、作图并证明共面条件的基本公式17、相对定向的定义，两种相对定向方法的相对定向元素，基准坐标系？公式中Q,q的含义？18、绝对定向的定义和基本公式，具体的过程19、空中三角测量的定义，意义？20、航带法空中三角测量和光束法区域网空中三角测量定义？21、光束法区域网空中三角测量误差方程的基本形式？22、航带法单航带空中三角测量具体步骤23、像片联测24、像片控制点的布点方案25、内定向的定义26、判断“相似性”的数学方法中相关系数法的具体原理27、核线相关28、同名核线确定的两种基本方法29、VirtuoZo NT基本模块和作用1摄影测量学的定义和任务： （1）传统定义：摄影测量学是利用光学摄影机获取的像片，经过处理以获取被摄物体的形状、大小、位置、特性及其相互关系的一门学科 （2）本书定义：摄影测量学是对研究的物体进行摄影、量测和解译所获得的影像，获取自然物体及其环境的可靠信息的一门科学和技术。

（3）ISPRS ：摄影测量与遥感是对非接触传感器系统获得的影像及其数字表达进行记录、量测和解译，从而获得自然物体和环境的可靠信息的一门工艺、科学和技术。

任务：地形测量领域（主要指航空摄影测量）：1绘制各种比例尺地形图2建立数字地面模型3提供各种地理信息和土地信息等基础数据 非地形领域（主要指近景摄影测量）：生物医学、公安侦破、古文物、古建筑、 建筑物变形监测。
