喷雾器操作使用
1.检查喷雾器性能是否良好,将喷雾开关打到关闭。
2.将原药按剂量倒入喷雾器内,盖上过滤网,然后加清水至水位线处。
3.将喷雾器背在背后,左手拿压杆,右手执喷杆手柄并摆动喷杆,使喷头按要求上下或左右喷雾。
4.左手上下压动压杆至有一定压力时(压动次数约在30次/min),右手打开开关,根据被喷植物(或面积)大小调节开关大小。
5.每次用完后,将剩余药剂倒入污水井中,然后加清水入喷雾器,压动压杆,打开开关,使清水喷出,清洗喷雾器,并将其倒立,使剩余的清水流尽。
喷雾器的操作规程及安全事项示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月喷雾器的操作规程及安全事项示范文本使用指引:此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。
1、操作规程(1)检查喷雾器性能是否良好,将喷雾开关打开关闭。
(2)治不同的病害虫,使用不同的药物配成不同浓度的药剂,将原药剂量倒入喷雾器内,盖上过滤网。
(3)用桶或水管加入无杂物的清水至水位线处。
(4)将喷雾器背在背上,左手拿压杆,右手执喷杆手柄。
(5)左手上下压动压杆至有一定压力时,右手打开开光,根据被喷植物(或面积)的大小调节开关大小。
(6)右手摆动摆杆,使喷头按要求上下或左右喷雾。
(7)每次使用后,将剩余药剂倒入污水井中,再加入清水,压动压杆,打开开关,使清水喷出,清溪喷雾器,并将喷雾器倒立,使剩余的清水流尽。
2、安全事项(1)操作人员须戴好口罩和手套,着长衣长裤,防止中毒。
(2)药物要妥善保管,以免他人误用。
(3)水位不超过水位线,防止药液外流,接触皮肤,引起中毒。
(4)保持左手压力均匀,上下摆动次数在30次/分左右,勿使压力过大损害气压室。
(5)绿化员工在使用机器喷洒杀虫剂时,应将“危险”标志牌放在关键位置,警告人们勿靠近工作现场。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
安全与使用注意事项机器人的使用,请遵照产品的各项操作说明进行,严禁超范围使用!对于超出使用规范操作不当导致的损失,本公司将不承担任何相关责任。
01/机器人使用安全事项说明1)禁止下列行为①严禁人员在机器人消毒时靠近;②严禁机器人在可燃性气体及类似危险环境中使用;③严禁在水箱中加入非本产品适用的添加剂;④严禁在机器人开机状态下清洗、加水等非必要操作;⑤严禁擅自拆卸机器人修理或调试;⑥严禁在机器人充电状态下触及电路端子;⑦严禁擅自更换任何部件,如必须更换,请在布科思的认可和指导下进行。
2)使用安全须知①机器人尽量停放和运行在平坦坚固、常温位置;②添加消毒剂时,切勿溅到机器人其他部位;③如发现在消毒工作中的异常声响,请立即关闭机器人电源,并上报售后处理;④机器人启动前,请检查各安全装置(传感器、急停开关等)是否正常;⑤如发现路面积水、较多油腻,请及时清扫路面,清除油腻;⑥对机器人本体进行保养时,务必要求由接受过培训的专业人员进行;⑦如机器人长时间不使用,需要倒尽水箱液体,再推到阴凉干燥处保存。
02/消毒剂使用安全事项说明①消毒剂属于外用物品,不得口服,须置于儿童不易触及处;②对氯过敏者慎用,有过敏现象立即停用;③消毒剂用于室内空气消毒时,均应在无人情况下进行;④更换不同种类的消毒剂时,为避免消毒剂产生化学反应,建议用清水清理水箱;⑤不得用于金属物体消毒,对织物有一定漂白性;⑥使用者应佩戴乳胶手套、防护眼睛,如接触到眼睛、皮肤,要立刻清水冲洗;⑦消毒剂应密封,置于室内阴凉干燥处且通风良好处储存。
03/日常保养维护说明对机器人水箱清洗时,请确保机器人处于关机状态,且已经拔掉电源或远离充电桩!否则可能触电或导致严重故障。
严禁使用自来水直接冲刷机器人和充电桩,可能导致设备内部积聚水汽或进水,产生严重的无法修复的故障。
1)清洁①每周用毛刷和湿抹布轻轻擦拭清理水箱内部、超声波密封圈(搬开水箱后看到的四个黑色圆圈)污垢;②定期使用毛刷清扫机器人主动轮、万向轮表面;③定期使用清洁剂和无尘布轻轻擦拭机器人外表面;④定期联系售后进行减震弹簧和万向轮轴承处加油、防尘等保养维护工作;⑤激光雷达传感器属于机器人中昂贵精密部件,应定期使用无尘布轻弹进行擦拭,切勿用力或使用其他清洁剂擦拭,否则容易造成功能损坏;⑥机器人长期不使用时,尽量存放于室内干燥、阴凉位置。
烟雾机产品使用说明书 Prepared on 22 November 2020使用烟雾机前,请仔细阅读本说明书6HYH-36WA/6HYH-36WB 背负式烟雾机使用说明书丹阳市万事达机械有限公司承蒙购买烟雾机-谨此致谢尊敬的烟雾机用户,欢迎您使用本厂各型号烟雾机,在使用前请您仔细阅读本《使用说明书》以便正确使用,为了在以后使用过程中参考,请妥善保留此说明书目录一、安全警示及使用注意事项二、烟(热)雾机简介及技术参数和适用范围┈┈┈┈┈┈┈┈三、烟(热)雾机电路原理图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈四、烟(热)雾机气路、油(药)路图┈┈┈┈┈┈┈┈┈┈┈五、烟(热)雾机主要部件图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈六、烟(热)雾机的基本操作┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈七、保养及常见故障排除┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈八、装箱单┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈九丶三包服务手册┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附热雾渗透稳定剂┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈一、安全警示及使用注意事项由于本背负式烟(热)雾机在工作时会产生高温和噪音等情况,因此要非常注意安全。
本机在油(药)箱、弯(直)管处均贴(印)有防护标志。
安全使用本机,必须注意防毒、防火、防机器事故发生。
必须从思想上重视,提高警惕。
万万不可大意,确保人身安全,应注意以下。
注意事项:1. 操作本机应以2-3人组成机组,轮流作业,相互交替,避免一人长期处于药雾中,吸不到新鲜空气。
2. 机器运行时,严禁手或衣物接触燃烧室外部的防护罩和喷药管上,以免烫伤3. 机器严禁摔、撞、压或修理中用力敲打机器。
4. 中途需要加汽油时,必须在停机十分钟后方可加汽油,用红色漏斗加汽油时注意不要溢出或加到外面,防止引燃汽油发生火灾。
5. 烟雾机在短时间停用几天后,使用前先将蓄(锂)电池充电,方能使用。
6. 禁止使用强酸、强碱等特殊工作液。
7. 使用烟雾机专用等农药时,应遵守农药厂提供的安全指示。

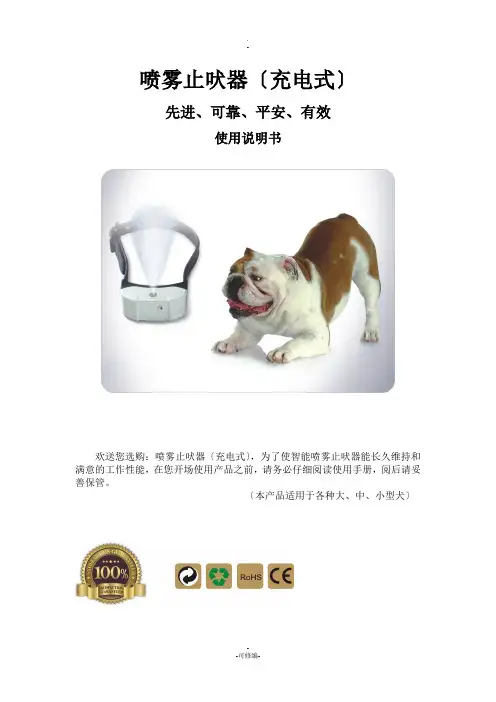

喷雾止吠器〔充电式〕先进、可靠、平安、有效使用说明书欢送您选购:喷雾止吠器〔充电式〕,为了使智能喷雾止吠器能长久维持和满意的工作性能,在您开场使用产品之前,请务必仔细阅读使用手册,阅后请妥善保管。
〔本产品适用于各种大、中、小型犬〕一. 考前须知注意1、本产品适用于大、中、小型犬2、本产品不能直接在人类身上试用,否那么将触犯地方法律3、在和狗玩耍前,请关闭或摘下止吠器4、请不要长期将止吠器戴在狗狗身上警告1、严禁被儿童当做玩具玩耍3、严禁将止吠器和气体罐摆放在火炉边或高温处4. 严禁将产品外壳翻开,这会造成锂电池断路,引起火灾4、制造公司不会对任何错误使用所导致的直接或间接损失负责二、产品说明三、产品组件四、准确使用及佩戴导读喷雾止吠器使用锂电池为电源,另配有USB充电线,可重复充电使用,免去更换电池的烦恼。
长期不使用,请充满电存放。
指示灯显示模式:1.开机时绿灯连续闪烁无法开机,表示电力缺乏,需充电。
2.红灯断隔闪烁一次表示电池电量严重缺乏,需充电。
3.红灯断隔闪烁2次,表示气体液量低需补充气体。
4.红灯断隔闪烁5次,气体、电能都需要补充。
启动模式:1.按住开关键2秒后绿灯闪烁一次,启动主机程序。
〔绿灯每隔5秒闪烁一次,正常工作状态〕2.机器已经充满电的情况下,按开关键开机,如果出现红灯连续闪烁2次无法开机〔表示喷雾器气罐没有气体〕需先关闭机器,补充气体,再开机。
关闭模式:按住开关键2秒后,绿灯连续闪烁,正常关闭主机模式。
喷雾模式:根据大、小型狗,喷雾模式可以调节大、小喷雾〔产品出厂设为“小〞模式〕。
充电方式:充电时请关闭开关,用UBS数据线手机充电器、台式电脑进展充电。
补充气体液量:加气前必须关闭主机,再加气,然后启动主机。
加气要点:加气前先把喷雾止吠器内罐空气排放〔用小螺丝刀对准备加气阀门压两下〕充气罐对准止吠器加气针垂直固定,将气罐压入加气孔保持10秒取下。
给狗佩戴止吠器:根据狗颈部大小,调整好颈圈带,将颈圈带多余局部切除。

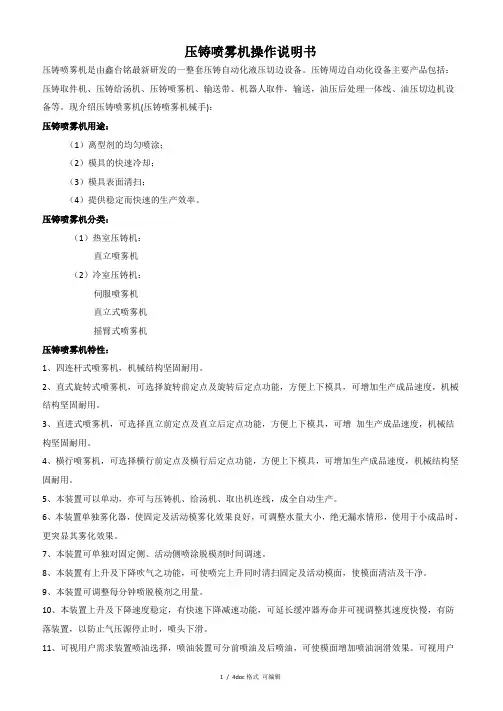

压铸喷雾机操作说明书压铸喷雾机是由鑫台铭最新研发的一整套压铸自动化液压切边设备。
压铸周边自动化设备主要产品包括:压铸取件机、压铸给汤机、压铸喷雾机、输送带、机器人取件,输送,油压后处理一体线、油压切边机设备等。
现介绍压铸喷雾机(压铸喷雾机械手):压铸喷雾机用途:(1)离型剂的均匀喷涂;(2)模具的快速冷却;(3)模具表面清扫;(4)提供稳定而快速的生产效率。
压铸喷雾机分类:(1)热室压铸机:直立喷雾机(2)冷室压铸机:伺服喷雾机直立式喷雾机摇臂式喷雾机压铸喷雾机特性:1、四连杆式喷雾机,机械结构坚固耐用。
2、直式旋转式喷雾机,可选择旋转前定点及旋转后定点功能,方便上下模具,可增加生产成品速度,机械结构坚固耐用。
3、直进式喷雾机,可选择直立前定点及直立后定点功能,方便上下模具,可增加生产成品速度,机械结构坚固耐用。
4、横行喷雾机,可选择横行前定点及横行后定点功能,方便上下模具,可增加生产成品速度,机械结构坚固耐用。
5、本装置可以单动,亦可与压铸机、给汤机、取出机连线,成全自动生产。
6、本装置单独雾化器,使固定及活动模雾化效果良好,可调整水量大小,绝无漏水情形,使用于小成品时,更突显其雾化效果。
7、本装置可单独对固定侧、活动侧喷涂脱模剂时间调速。
8、本装置有上升及下降吹气之功能,可使喷完上升同时清扫固定及活动模面,使模面清洁及干净。
9、本装置可调整每分钟喷脱模剂之用量。
10、本装置上升及下降速度稳定,有快速下降减速功能,可延长缓冲器寿命并可视调整其速度快慢,有防落装置,以防止气压源停止时,喷头下滑。
11、可视用户需求装置喷油选择,喷油装置可分前喷油及后喷油,可使模面增加喷油润滑效果。
可视用户需求装置中间喷雾,增加喷雾效果。
12、本装置可采用PLC控制回路,具有故障码显示功能。
将手动-自动切换开关切到"手动位置",在满足"压铸机开模限"条件时,喷雾机可手动操作(调试).手动上升/下降:压铸机开模限(X41)动作且取出机定位(X76)时,向喷雾机"下降"方向押开关喷雾机将以低速速度下降至喷雾下限。

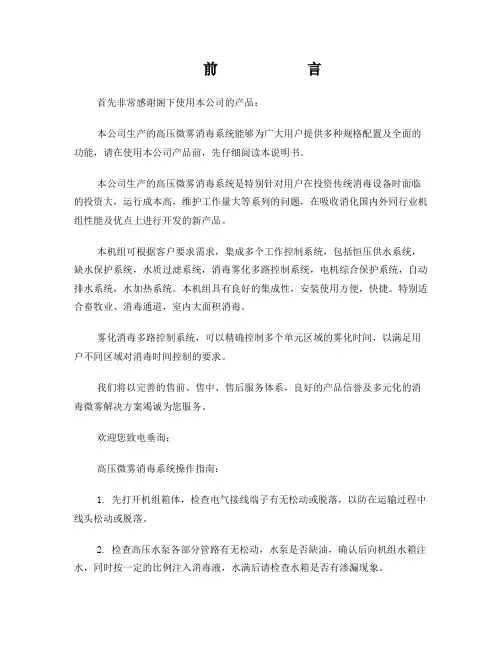

前言首先非常感谢阁下使用本公司的产品:本公司生产的高压微雾消毒系统能够为广大用户提供多种规格配置及全面的功能,请在使用本公司产品前,先仔细阅读本说明书。
本公司生产的高压微雾消毒系统是特别针对用户在投资传统消毒设备时面临的投资大,运行成本高,维护工作量大等系列的问题,在吸收消化国内外同行业机组性能及优点上进行开发的新产品。
本机组可根据客户要求需求,集成多个工作控制系统,包括恒压供水系统,缺水保护系统,水质过滤系统,消毒雾化多路控制系统,电机综合保护系统,自动排水系统,水加热系统。
本机组具有良好的集成性,安装使用方便,快捷。
特别适合畜牧业、消毒通道,室内大面积消毒。
雾化消毒多路控制系统,可以精确控制多个单元区域的雾化时间,以满足用户不同区域对消毒时间控制的要求。
我们将以完善的售前、售中、售后服务体系,良好的产品信誉及多元化的消毒微雾解决方案竭诚为您服务。
欢迎您致电垂询:高压微雾消毒系统操作指南:1. 先打开机组箱体,检查电气接线端子有无松动或脱落,以防在运输过程中线头松动或脱落。
2. 检查高压水泵各部分管路有无松动,水泵是否缺油,确认后向机组水箱注水,同时按一定的比例注入消毒液,水满后请检查水箱是否有渗漏现象。
3. 连接好单相电源进线。
(电机正反转都可以正常工作)4. 合上小型断路器,检查电源指示灯是否工作。
5. 先把手动—自动旋钮开关扭向手动位置,看高压水泵是否能直接启动,看工作指示灯是否在工作。
6. 在手动工作时,请调整水泵工作压力,使之符合用户自己的要求。
7. 调整延时控制器,设定需要消毒喷雾时间以分钟计时。
(详见延时控制器使用说明,有的需要延时秒,分钟,视用户需求而定)8. 设定完毕后把旋钮开关扭向自动工作位置,让后打开遥控器开的按钮,此时处于延时控制状态,看机组能否自动工作。
如能自动工作说明调整工作已全面结束,手动—自动完全可以工作。
如不能自动工作,请设定的时间参数是否合理。
9. 如缺水鸣蜂器鸣叫,请检查水箱是否缺水,此时整个工作电路断电以确保机组安全。
喷雾器使用操作规程一、地点选择1. 选择通风良好的地点,避免在密闭环境中使用喷雾器。
2. 确保周围没有易燃物品或其他危险品。
二、安全措施1. 穿戴个人防护装备,包括防护眼镜、手套、呼吸面罩等。
2. 确保喷雾器处于关闭状态,插头已拔出,电源已关闭。
3. 检查喷雾器是否正常工作,避免出现泄漏或其他故障。
4. 远离明火或其他可能引起火灾的源头。
三、操作流程1. 准备工作:将喷雾器放在平稳的地面上,并准备好所需的喷雾液。
2. 开启喷雾器:按照使用说明书上的步骤,正确开启喷雾器。
3. 调整喷雾模式:根据所需的喷雾范围和喷雾密度,调整喷雾器的喷雾模式。
4. 喷洒喷雾液:将喷雾器对准目标区域,均匀地喷洒喷雾液,确保覆盖整个区域。
5. 控制喷雾量:根据需要,调整喷雾器的喷雾量,避免过量使用。
6. 关闭喷雾器:使用完毕后,按照使用说明书上的步骤,正确关闭喷雾器。
7. 清洁和维护:清洁喷雾器的喷嘴和储液罐,并及时更换损坏的部件。
8. 储存喷雾器:将喷雾器放置在干燥通风的地方,远离儿童和宠物。
四、应急处置1. 如果喷雾液误入眼睛或皮肤,立即用清水冲洗,并及时就医。
2. 如果发生泄漏或故障,立即停止使用喷雾器,采取相应的应急措施,并通知相关人员进行处理。
五、注意事项1. 请勿将喷雾器用于其他非指定用途。
2. 请勿将喷雾器靠近面部或其他人体部位。
3. 在操作过程中保持警惕,避免发生意外伤害。
4. 定期维护和检查喷雾器,确保其正常使用。
结束语以上为喷雾器使用操作规程,准确按照规程操作喷雾器,有助于确保使用安全和工作效果。
请务必熟悉并遵守以上操作规程,以保障您和他人的安全。
喷雾机的使用流程教程1. 确认使用前的准备工作在使用喷雾机之前,有一些必要的准备工作是需要进行的。
1.1 检查设备和配件•确认喷雾机设备本身是否完好无损,是否有明显的故障或损坏。
•检查喷雾机的配件,如喷嘴、喷嘴延长杆、电源线等是否齐全并处于良好状态。
1.2 确定喷雾液•选择合适的喷雾液,根据需求选择杀菌、消毒或除虫等功能的喷雾液。
•注意查看喷雾液的使用说明,了解正确的稀释比例和使用方法。
1.3 确保使用环境适合•确认使用喷雾机的环境是否适合,如是否有良好的通风条件,是否需要特殊的防护措施等。
2. 正确使用喷雾机的步骤2.1 加注喷雾液•将所选的喷雾液按照正确的稀释比例加注到喷雾机的喷雾液箱中。
•注意不要超过喷雾液箱的最大容量线,避免溢出或过量浪费。
2.2 连接电源•将喷雾机的电源线连接到适配器或电源插座上。
•确保电源连接牢固可靠,并注意电源的电压与喷雾机的要求是否匹配。
2.3 调节喷雾机参数•根据使用需求,调节喷雾机的参数,如雾化程度、喷雾量、喷雾范围等。
•注意根据使用环境和喷雾液的特性,选择合适的参数设置,确保喷雾效果和使用效果的最佳匹配。
2.4 开始喷雾•将喷雾机的喷嘴对准目标区域或物体,并开始启动喷雾机。
•喷雾时可以采用来回平稳移动的方式,确保均匀喷洒,并避免产生过多的重叠喷射。
2.5 完成喷雾后的处理•喷雾完成后,关闭喷雾机的电源,断开电源连接。
•清洁喷雾机的喷嘴和喷雾液箱,避免堵塞和残留喷雾液。
3. 注意事项3.1 安全使用•在使用喷雾机之前,必须熟悉并遵守使用说明书中的安全操作规程。
•避免将喷雾机靠近人体、动物或易燃材料等易受影响的区域,以免造成人身伤害或物质损失。
3.2 防护措施•使用喷雾机时,务必佩戴适当的个人防护装备,如手套、口罩、防护服等。
•如需在封闭空间内使用喷雾机,应确保有充足的通风设施,并避免长时间暴露于喷雾液中。
3.3 喷雾液的存储与处理•存放喷雾液时,应远离阳光直射、高温和火源等,确保喷雾液不受损害。

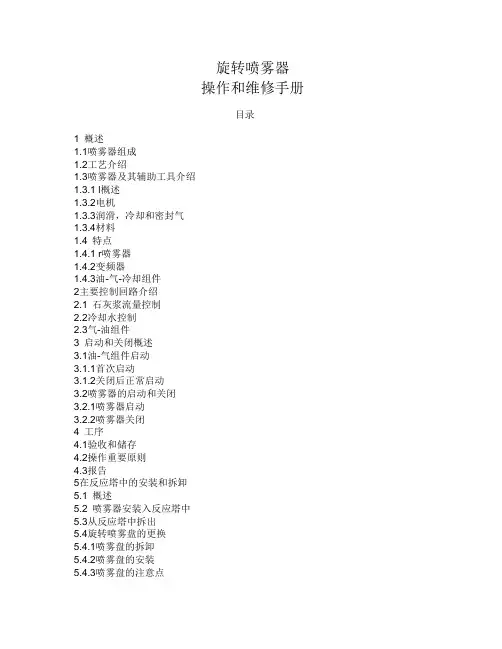

旋转喷雾器操作和维修手册目录1 概述1.1喷雾器组成1.2工艺介绍1.3喷雾器及其辅助工具介绍1.3.1 l概述1.3.2电机1.3.3润滑,冷却和密封气1.3.4材料1.4 特点1.4.1 r喷雾器1.4.2变频器1.4.3油-气-冷却组件2主要控制回路介绍2.1 石灰浆流量控制2.2冷却水控制2.3气-油组件3 启动和关闭概述3.1油-气组件启动3.1.1首次启动3.1.2关闭后正常启动3.2喷雾器的启动和关闭3.2.1喷雾器启动3.2.2喷雾器关闭4 工序4.1验收和储存4.2操作重要原则4.3报告5在反应塔中的安装和拆卸5.1 概述5.2 喷雾器安装入反应塔中5.3从反应塔中拆出5.4旋转喷雾盘的更换5.4.1喷雾盘的拆卸5.4.2喷雾盘的安装5.4.3喷雾盘的注意点6喷雾器保养6.1油-气组件保养6.1.1概述6.1.2 装罐.6.1.3油-气软管的快速连接器.6.1.4软管和快速接头的更换6.1.5油-气系统零件的保养6.2喷雾器的保养说明.6.2.1 概述6.2.2运行中控制6.2.3喷雾器检查7故障分析.7.1 异常噪音7.2振动警报87.3 轴承高温警报7.4冷却水低压警报7.5变频器故障7.6 轴阻塞7.7故障后远程自动启动7.8正常运行下喷雾器停止8短时间运行说明8.1概述8.2冷态下喷雾器安装8.3喷雾器更换8.4喷雾器暂停(超过15分钟)8.4.1停止后8.4.2启动备用方案8.5 暂停(不超过15分钟)8.5.1停止后8.5.2启动备用方案8.6操作者面板的使用说明8.6.1l概述.8.6.2控制原理概述8.6.3喷雾器控制.1 概述1.1 喷雾器组成旋转喷雾器主要包括以下零部件:1个旋转喷雾器,带喷雾盘1个控制柜,带变频器1个机械柜,带油-气-冷却组件1个软接管,带盖子1个清洁罐1个电车1套工具1.2 过程说明来自焚烧炉和锅炉的烟气进入到反应塔中,然后旋转喷雾器向塔体中喷入雾状的水冷却烟气,同时烟气中的酸性气体与喷入的石灰浆发生中和反应。
---------------------------------------------------------------最新资料推荐------------------------------------------------------喷雾机ST说明书●不可在机械运行中进行修护及保养工作请勿在机械运转中进行修护、保养工作。
在从事修护、保养工作前,请先切断电源开关。
警告●作业时请穿着工作服作业时穿着确切之工作服,过大或不确切之衣着有遭机械入之危险。
●请勿改造请勿改造机械,改造机械所发生的事故本公司一概不负责。
●接地为防止感电情形发生,请确实作好第三类接地工事。
●请勿打开控制箱之盖子控制箱内部有高压电路,为防有感电疑虑,请勿打开控制箱的保护盖。
●请勿接触运转中之机械请勿接触运转中之机械,机械运转中可能发生撞击及造成人身伤害事故。
●停电频繁时请停止机械运转雷击、停电频繁等电源异常时,请停止机械运转。
注意●明确监督责任者为了防止在手动调整时,因安全确认不足而引致操作错误的事故,在二人以上作业的状况下,请确立监督责任者。
31/ 18●详阅本说明书请详阅本说明书,充分了解事项,遵守说明书指示操作。
●确保维修、保养空间确保安全运转,请至少预留 1 公尺以上的空间,此范围内请勿放置任何杂物。
●整理整顿机械周围请经常整理整顿,并充分照明。
●确实保养、检查工作请确实执行每日的保养、检查工作,如有故障情况请迅速联络本公司。
●异常、故障发生时若认为有异常或故障的情况下,请依本司技术人员的指示作调整。
●操作中请勿以沾满油污或潮湿的手触摸操作键盘或开关。
●请勿在以下场所中使用·周围温度0℃以下、40℃以上之场所。
·腐蚀性瓦斯之场所。
·金属、碳粉等导电性粉尘过多之场所。
·会产生强磁场、强电场之处。
·多露水之场所。
·高震动的场所。
4---------------------------------------------------------------最新资料推荐------------------------------------------------------ ●作业中的表示在喷雾机可动范围内从事机体的检查、修理、调整、扫除、给油等作业时,请切断电源并标示“作业中”警告板,以防止其它作业者不经意而发生的意外事故。
噴霧機性能簡介噴霧機的用途⑴離型劑的均勻噴塗;⑵模具的快速冷卻;⑶模具表面的清掃;⑷提供穩定而快速的生產效率。
機器電器控制系統:本公司出厂的标准伺服喷雾機横行(X轴)是普通电机控制(注:客户可选购伺服电机控制);下降(Y轴)是伺服电机控制。
本機使用觸摸式人機界面(HMI,如下圖),進行機器功能與參數的設定,其使用方法詳見附件:《人機界面HMI使用指南》。
電器系統採用PLC控制,將複雜的動作控制簡單化,便於使用和維護。
PLC電源採用AC220V,喷雾机X轴普通电机額定電壓:3Ф AC 220V喷雾机Y轴伺服電機額定電壓:3Ф AC 200V動作電磁閥電源為DC24V該機的電器元件採用具有較高可靠性的進口件,故障率低,使用壽命長。
機器的性能和主要技術參數噴霧機特性(1)直立橫進式噴霧機,X軸和Y軸機械位置以電機控制定位,調整簡便。
(2)直立橫進式噴霧機,X軸有兩個位置定位,並且根據模具的要求可選擇。
(3)直立橫進式噴霧機,有兩種工作方式選擇位置:一、可單獨分別對固定側、活動側進行噴霧和吹氣;二、可同時對固定側、活動側進行噴霧和吹氣。
Y軸上升及下降速度快,噴霧位置定位準確,停止精度高,調整簡便;(4) 直立橫進式噴霧機,有兩種定位選擇功能:一、X軸後定位;二、X軸前定位。
方便上下模具,可增加生產成品速度,機械結構堅固耐用。
(5)所有參數可以通過人機界面(HMI)設定,操作直觀方便。
(6)本裝置可以單動,亦可與壓鑄機、給湯機、取出機連線,成全自動生產。
(7)本裝置單獨霧化器,使固定及活動模霧化效果良好,可調整水量大小,無漏水情形,使用于小成品時,更突顯其霧化效果。
(8)本裝置可單獨對固定側、活動側噴塗脫模劑時間調整。
(9)本裝置有上升及下降吹氣之功能,可使噴完上升同時清掃固定及活動模面,使模面清潔及乾淨。
(10)本裝置可調整每分鐘噴脫模劑之用量。
(11)本裝置採用自動潤滑,可調整潤滑油輸出間隔的模次。
(12)本裝置可採用PLC控制回路,具有故障碼顯示功能。
SAFETY PRECAUTIONS• Do not attempt to connect this unit to any external air or gas source. Only use with supplied compressor.• Do not pressurize an empty tank.• Open tank cap slowly before removing.• Do not transport while the tank is under pressure • Do not treat voids with electrical outlets or cables.• Always use a grounded (3 terminal)extension cord.BEFORE STARTING• Secure all quick-connect hose connections.• Lever on the gun must be in the OFF position • Tighten cap on the tank until snug.OPERATING INSTRUCTIONSFilling and Mixing• To ensure adequate air pressure (head space) in the tank, only add 1/2 gallon of liquid to tank.• Make sure unit is in the off position (switch on compressor) and unit is unplugged from wall connection.• Unplug air connection and removed tank from case for filling.• Return tank to carry case, align guides at bottom of tank.• Mix all insecticides according to label directions.Pressurizing Tank• Connect unit to wall outlet with grounded electric cord. • Start compressor by depressing the on/off switch on top.• Compressor maintains pressure in the tank, it cycles on and off during normal use.Operation:Air,Liquid,Air + Liquid (Fogging)• Lever ON= Air only delivery • Lever OFF, gun trigger depressed = Liquid only • Lever ON, gun trigger depressed =Aerosol fogging Very Important: Between liquid or air applica-tions, move lever on valve to the off position.This will shut off the air supply to the gun and cause the compressor unit to shut off. When turned back on, the compressor unit will automat-ically restart. If continual air supply is required and valve is not turned off, leave cover open on case to insure proper ventilation.Adjustment of liquid application. You may adjust your liquid application rate byfound in the case.By turning the regulator either clockwise or counterclockwise you can adjust your spray from a very fine ULV fog to a heavy mist depending on what type of application is required.Removal of Aerosol Unit from Case for SpotApplications.Your PAS unit may be removed from the carry case for use in spot applications.Total spraying times will vary and can last up to 30 seconds of total spray time if valve on gun isturned off between applications. (Hint) If you would like to extend this spray time, just fill youtank aprox 1/4 full with liquid. This will allow for more air space in the tank. This delivery system can be used to apply:» Air only to flush insects frominfested harborages » Liquid only as a crack-and-crevice application » Air + Liquid produces aerosol for void and space spraying CARE AND MAINTENANCE • Flush tank and extension with clean water • Inspect hoses for wear • Clean filter on liquid inlet of your gun on occasion • Protect application tip when not in use.• Store coiled hose in case when unit is not in use.WARNING: Do not attempt to remove the extension of spray tip for any reason. If you are having any problems, please call B&G at 800.544.8811NOTE:On the 16290000 with 9 inch extension, the gun and extension is stored inside the case.Portable Aerosol System – User’s Manual 135 Region South Drive,Jackson, GA 30233and valve 9 inch extension and valve shown Protective carry case 10 ft. twin coiled hose HAVING PROBLEMS?Call our toll free help line at 800.544.881195138306。
喷雾器的操作方法
操作喷雾器的方法如下:
1. 确保喷雾器中有足够的液体:检查喷雾器的容器,确保其中有足够的液体。
根据需要,在容器中加入适量的水或液体。
2. 装配喷雾器:将喷雾器的嘴部装入容器上,确保安装牢固。
3. 调整喷雾模式:有些喷雾器可能具有不同的喷雾模式(如细雾、直喷或喷洒)。
根据需要,调整喷雾器的喷雾模式。
有些喷雾器可能有旋钮或按钮来调整模式,其他喷雾器可能需要旋转喷嘴来实现不同的模式。
4. 准备喷洒:在使用喷雾器之前,确保你站在合适的位置和正确的角度,并将喷洒目标置于你想要喷洒的范围内。
5. 按下扳机:根据需要,按下喷雾器上的扳机开始喷洒。
根据液体的类型和需要,你可能需要继续按住扳机或多次按下扳机来完成喷洒。
KCS400-3000风送式喷雾机产品使用说明书邹城市北华机电设备有限公司注意:使用前务必仔细阅读本说明书!尊敬的顾客:欢迎您使用本公司研发生产的KCS-400-3000 风送式喷雾机、蒸发塘式喷雾机、车载式喷雾机、高塔式喷雾机、牵引式环保除尘喷雾机产品。
产品实行质量三包、保修一年、终身服务。
一、产品特点:●结构紧奏、布局合理、做工精细、配置完善、操作性能好;●射程远、覆盖面积大、雾粒细小、与飘起的尘埃接触时,形成一种潮湿雾状体,能快速将尘埃抑制降沉;●工作效率高、喷雾速度快、对尘埃有较强的穿透力和雾珠附着力、能有效地节约用水量和减少环境污染;●遥控/电控兼容、起动快捷、使用安全、灵活方便、性价比高;●工作效率高、适用范围广,电机控制水平旋转,液压系统控制俯仰角度,变换角度速度快;●耗水量相比其它抑尘喷洒设备可节约70%~80%(喷淋喷枪、洒水机车),且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备;●动力使用市电三相380V电源。
二、适用范围:适用于环保行业、煤化工蒸发塘污水处理、易起尘的煤炭及其它物料堆场、卸料口、车辆卸料时、码头、炼钢厂等的喷水除尘、抑尘、降温;公共场所或垃圾填埋场喷洒药物等。
三、主要配置:系统机架、18.5kw轴流风机配特制喷筒、高压泵站配置4kw电动机、电控系统、无线遥控器、手动控制开关、PLC集中控制系统等。
电控箱版面上设有:电压、电流、频率表,相压检测钮、风机开、风机关、液泵开、液泵关、向上、向下、向左、向右按钮、时间继电器。
四、主要技术参数:水泵工作压力:1.5~4.5Pa 风量: 990m³/h风压:1080Pa 射程:60m流量:20~150 L/min 雾粒度:50~200um俯仰角:-10°~45°水平旋转:320°五、设备的电源装接:1、本产品使用的是外接市电电源,如电力不足的地方,也可自行配置柴油发电机组。
2、当使用三相380伏市电时,电控箱前头的电源必须要有控制开关,在电源开关上应有良好的接地;将电源线接至设备的电控箱内。
旋转喷雾器功能说明书概述1 设备................................................................ 错误!未定义书签。
1.1 主要设备........................................................... 错误!未定义书签。
1.2 控制和开关阀....................................................... 错误!未定义书签。
1.3 开关和手动按钮..................................................... 错误!未定义书签。
1.4 检测装置........................................................... 错误!未定义书签。
2 控制................................................................ 错误!未定义书签。
2.1 手动控制........................................................... 错误!未定义书签。
2.2 自动控制........................................................... 错误!未定义书签。
3 信号交换93.1 数字输入 (9)3.2 数字输出 (9)3.3 交换 (9)4 自动条件和互锁 (12)4.1 电机 (12)4.2 阀门 (13)5 装置 (14)5.1 报警等级 (14)5.2 额定设定值 (14)5.3 设备参数........................................................... 错误!未定义书签。
使用烟雾机前,请仔细阅读本说明书6HYH-36WA/6HYH-36WB 背负式烟雾机使用说明书丹阳市万事达机械有限公司承蒙购买烟雾机-谨此致谢尊敬的烟雾机用户,欢迎您使用本厂各型号烟雾机,在使用前请您仔细阅读本《使用说明书》以便正确使用,为了在以后使用过程中参考,请妥善保留此说明书目录一、安全警示及使用注意事项二、烟(热)雾机简介及技术参数和适用范围┈┈┈┈┈┈┈┈三、烟(热)雾机电路原理图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈四、烟(热)雾机气路、油(药)路图┈┈┈┈┈┈┈┈┈┈┈五、烟(热)雾机主要部件图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈六、烟(热)雾机的基本操作┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈七、保养及常见故障排除┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈八、装箱单┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈九丶三包服务手册┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附热雾渗透稳定剂┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈一、安全警示及使用注意事项由于本背负式烟(热)雾机在工作时会产生高温和噪音等情况,因此要非常注意安全。
本机在油(药)箱、弯(直)管处均贴(印)有防护标志。
序号图案含义粘贴位置1油箱内装有汽油,药箱内装有柴油。
严禁烟火。
油(药)箱上2防止烫伤,身体任何部位都应远离热源。
喷药管处3警示操作者使用安全防护用具。
(作业人员需穿防护服、戴防毒面具、耳罩和口罩,禁止使用特殊工作液,处理农药时,应按农药厂提供的操作规范和安全指示进行)油(药)箱上万不可大意,确保人身安全,应注意以下。
注意事项:1. 操作本机应以2-3人组成机组,轮流作业,相互交替,避免一人长期处于药雾中,吸不到新鲜空气。
2. 机器运行时,严禁手或衣物接触燃烧室外部的防护罩和喷药管上,以免烫伤3. 机器严禁摔、撞、压或修理中用力敲打机器。
4. 中途需要加汽油时,必须在停机十分钟后方可加汽油,用红色漏斗加汽油时注意不要溢出或加到外面,防止引燃汽油发生火灾。
工程用固定式环保抑尘喷雾机说明目录产品简介 (2)产品功能特点 (3)第一章喷雾机的机构组成及技术参数 (4)第一节结构组成 (4)整机部件名称及说明 (4)遥控器部件名称 (6)第二节主要技术参数 (7)第二章喷雾机的操作及说明 (8)第一节按钮操作流程 (8)第二节遥控器的操作 (9)第三章日常维护及保养 (10)第一节各电机的维护保养 (10)第二节喷头的维护保养 (10)第三节机械运动部件的维护保养 (11)第四节水泵的使用维护及保养 (12)第四章注意事项 (14)第一节风机的注意事项 (14)第二节水泵的注意事项 (14)第三节使用的注意事项 (15)第四节安全注意事项 (16)第五章故障现象及排除方法 (18)第六章易损件明细表及价格 (19)第七章工地使用注意事项 (19)产品简介近几年来,随着煤炭行业和高粉尘工业的不断发展,雾霾天气日益加重,国家对治理雾霾加以重视,根据此情况我公司针对煤场、矿场、采石场、水泥厂、垃圾厂等高粉尘行业研发设计了有效治理粉尘、扬尘的远程喷雾机。
该款远程喷雾机可有效抑制粉尘、扬尘,防止雾霾的出现。
本产品控制先进,操作简单,稳定可靠,控制方式多样化,固定和安装方式灵活,即可固定使用也可放在拖车或洒水车上移动使用,可实现对雾霾、粉尘的全方位抑制。
产品功能特点功力强、射程远、覆盖范围广、可以实现精量喷雾;工作效率高、喷雾速度快。
对容易引起尘埃的堆场喷水除尘时,喷出的雾粒细小与飘起的尘埃接触时,可以形成一种潮湿状体,能快速将尘埃抑制除尘;对200微米以下粉尘具有完全抑制能力,而且物料表面含水率增加仅0.3%。
配套动力灵活,即可用三相380V的市电,也可以配套柴油发电机组供电。
采用先进的温度控制仪控制,可以在寒冷天气正常使用防止结冰。
可固定安装在混凝土浇筑的平台上,也可配套柴油发电机组供电安装在运输车辆上;也可与洒水车一起使用。
操作灵活,使用安全可靠,遥控操作,可随意控制调节水平旋转喷雾角度。
