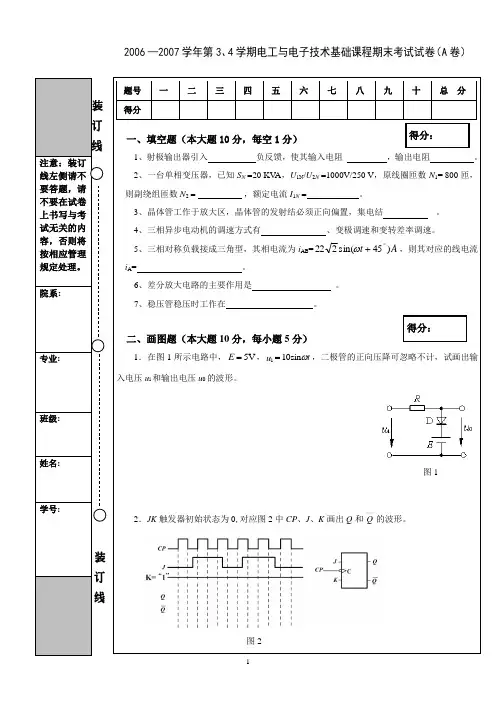

2006—2007学年第3、4学期电工与电子技术基础课程期末考试试卷（A卷）注意：装订线左侧请不要答题，请不要在试卷上书写与考试无关的内容，否则将按相应管理规定处理。

院系:专业:班级:姓名:学号:题号一二三四五六七八九十总分得分一、填空题（本大题10分，每空1分）1、射极输出器引入负反馈，使其输入电阻，输出电阻。

2、一台单相变压器，已知S N =20 KV A，U1N/U2N =1000V/250 V，原线圈匝数N1= 800匝，则副绕组匝数N2 = ，额定电流I1N = 。

3、晶体管工作于放大区，晶体管的发射结必须正向偏置，集电结。

4、三相异步电动机的调速方式有、变极调速和变转差率调速。

5、三相对称负载接成三角型，其相电流为i AB=At)45sin(222︒+ω，则其对应的线电流i A= 。

6、差分放大电路的主要作用是。

7、稳压管稳压时工作在。

二、画图题（本大题10分，每小题5分）1．在图1所示电路中，V5=E，tuωsin10i=，二极管的正向压降可忽略不计，试画出输入电压u i和输出电压u0的波形。

图1 2．JK触发器初始状态为0,对应图2中CP、J、K画出Q和 Q—— 的波形。

图2得分：得分：三、分析题（本大题15分）1．分析图3电动机直接起动的工作原理，并说明保护元件FU 和FR 的作用。

（本小题5分）图32．电路如图4所示，分析电路逻辑功能。

（本小题10分）& ≥1=1 =11AB Y 2Y 1C图4得分：2006—2007学年第3、4学期电工与电子技术基础课程期末考试试卷（A卷）3．求图6所示电路的u i 与u 0的运算关系式。

（本小题8分）图64．半波整流电路如图7所示，已知t u ωsin 2102=V 。

(1)画出u i 和整流电压o u 的波形；(2)求整流电压和电流的平均值；(3)二极管承受的最大反向电压U DRM =？ （本小题8分）图72006—2007学年第3、4学期电工与电子技术基础课程期末考试试卷（A卷）注意：装订线左侧请不要答题，请不要在试卷上书写与考试无关的内容，否则将按相应管理规定处理。

命题人：审批人：试卷分类（A 卷或B 卷）A 大学试卷学期：2006至2007学年度第 1学期课程：电路分析基础I 专业：信息学院05级 班级： 姓名： 学号：一、(本小题5分)求图示电路中a 、b 端的等效电阻R ab 。

R R ab =R 2(本小题6分)图示电路原已处于稳态，在t =0时开关打开，求则()i 0+。

i(0+)=20/13=1.54A(本大题6分)求图示二端网络的戴维南等效电路。

u ab=10v,R0=3Ω(本小题5分)图示电路中,电流I=0，求US。

Us=6v(本小题5分)已知某二阶电路的微分方程为dddd2281210 ututu++=则该电路的固有频率(特征根)为____-2________和___-6______。

该电路处于___过_____阻尼工作状态。

(本小题5分)电路如图示,求a 、b 点对地的电压U a 、U b 及电流I 。

U a =U b =2v,I=0A.(本大题10分)试用网孔分析法求解图示电路的电流I 1、I 2、I 3。

I 1=4A,I 2=6A,I 3=I 1-I 2=-2A(本小题10分)用节点分析法求电压U 。

U=4.8V九、(本大题12分)试用叠加定理求解图示电路中电流源的电压。

3V4A 单独作用时，u ’=8/3V; 3V 单独作用时，u ’’=-2V; 共同作用时，u=u ’+u ’’=2/3V 。

(本大题12分)试求图示电路中L R 为何值时能获得最大功率，并计算此时该电路效率100Smax ⨯=P P η%为多少。

Uoc=4v,R 0=2.4Ω;R L =R 0=2.4Ω时，获得最大功率Pmax ，Pmax ＝5/3W; P s =40/3W ，η＝Pmax/P s =12.5%。

(本大题12分)电路如图所示，（1）若U s=18V ，u C ()V 06=-，求零输入响应分量ut C i()，零状态响应分量u t C 0()，全响应u t C ()；（2）若U S =18V ，u C ()V 012=-求全响应u t C ()；（3）若U S=36V ，u C ()V 06=-求全响应u t C ()。

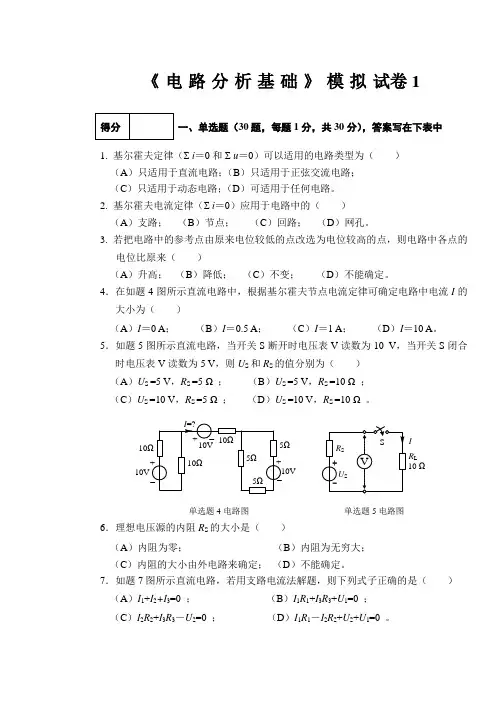

《电路分析基础》模拟试卷1一、单选题（30题，每题1分，共30分），答案写在下表中1.基尔霍夫定律（Σi＝0和Σu＝0）可以适用的电路类型为（）（A）只适用于直流电路；（B）只适用于正弦交流电路；（C）只适用于动态电路；（D）可适用于任何电路。

2.基尔霍夫电流定律（Σi＝0）应用于电路中的（）（A）支路；（B）节点；（C）回路；（D）网孔。

3.若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来（）（A）升高；（B）降低；（C）不变；（D）不能确定。

4．在如题4图所示直流电路中，根据基尔霍夫节点电流定律可确定电路中电流I的大小为（）（A）I＝0 A；（B）I＝0.5 A；（C）I＝1 A；（D）I＝10 A。

5．如题5图所示直流电路，当开关S断开时电压表V读数为10 V，当开关S闭合时电压表V读数为5 V，则U S和R S的值分别为（）（A）U S =5 V，R S =5 Ω；（B）U S =5 V，R S =10 Ω；（C）U S =10 V，R S =5 Ω；（D）U S =10 V，R S =10 Ω。

10IR L10 Ω单选题4电路图单选题5电路图6．理想电压源的内阻R S的大小是（）（A）内阻为零；（B）内阻为无穷大；（C）内阻的大小由外电路来确定；（D）不能确定。

7．如题7图所示直流电路，若用支路电流法解题，则下列式子正确的是（）（A）I1+I2+I3=0 ；（B）I1R1+I3R3+U1=0 ；（C）I2R2+I3R3－U2=0 ；（D）I1R1－I2R2+U2+U1=0 。

U 22S单选题7电路图 单选题8电路图8．如题8图所示直流电路，R 1和R 2值均未知。

根据叠加定理，当3 A 电流源单独作用时，U R2＝4 V ；当12 V 电压源单独作用时，U R2＝4 V 。

则R 2的值为（ ） （A ）2 Ω ； （B ）4 Ω ； （C ）8 Ω ； （D ）16 Ω 。

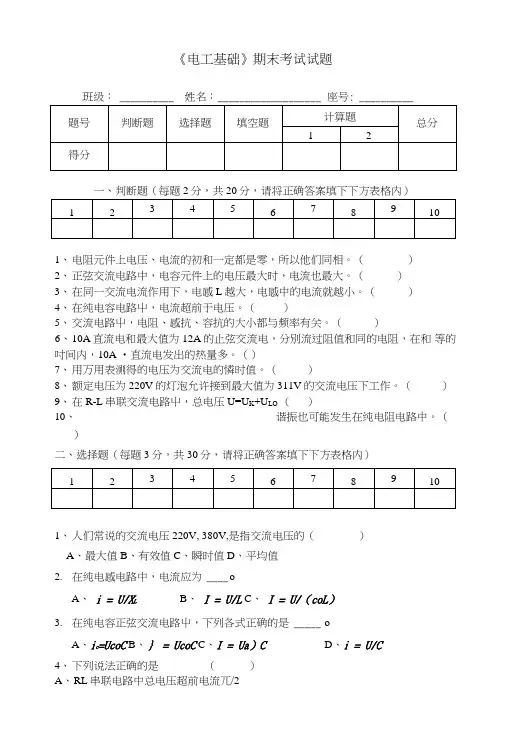

《电工基础》期末考试试题班级： __________ 姓名：___________________ 座号: __________一、判断题（每题2分，共20分，请将正确答案填下下方表格内）1、电阻元件上电压、电流的初和一定都是零，所以他们同相。

（）2、正弦交流电路中，电容元件上的电压最大时，电流也最大。

（）3、在同一交流电流作用下，电感L越大，电感中的电流就越小。

（）4、在纯电容电路屮，电流超前于电压。

（）5、交流电路屮，电阻、感抗、容抗的大小都与频率有关。

（）6、10A直流电和最大值为12A的止弦交流电，分別流过阻值和同的电阻，在和等的吋间内，10A •直流电发出的热量多。

（）7、用万用表测得的电压为交流电的憐时值。

（）8、额定电压为220V的灯泡允许接到最大值为311V的交流电压下工作。

（）9、在R-L串联交流电路屮，总电压U=U K+U LO（）10、谐振也可能发生在纯电阻电路中。

（）二、选择题（每题3分，共30分，请将正确答案填下下方表格内）1、人们常说的交流电压220V, 380V,是指交流电压的（）A、最大值B、有效值C、瞬时值D、平均值2.在纯电感电路中，电流应为 ____ oA、i = U/X LB、I = U/LC、I = U/（coL）3.在纯电容正弦交流电路屮，下列各式正确的是 _____ oA、i c=UcoCB、｝ = UcoCC、I = Ua）CD、i = U/C4、下列说法正确的是（）A、R L串联电路中总电压超前电流兀/2B、RC串联电路屮电容两端电压滞后电流JT/2C、无功功率即是无用的功率D、无功功率与视在功率的比值叫做功率因数5.已知2Q电阻的电流z = 6cos(314r + 45°)A,当心•为关联方向时，u= ______ V。

A、12cos(314f + 30())B、12V2cos(314f + 45°)C、12cos(314r + 45°)6.如图4-10所示，表示纯电阻上电压与电流相量的是图______ 。

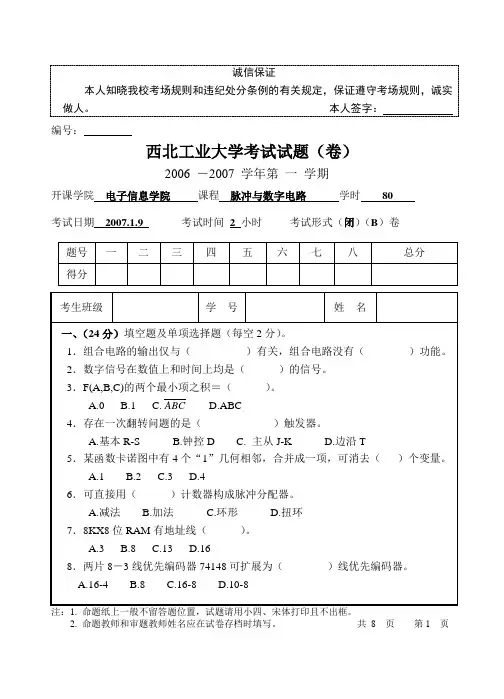

诚信保证
本人知晓我校考场规则和违纪处分条例的有关规定，保证遵守考场规则，诚实做人。

本人签字： 编号：

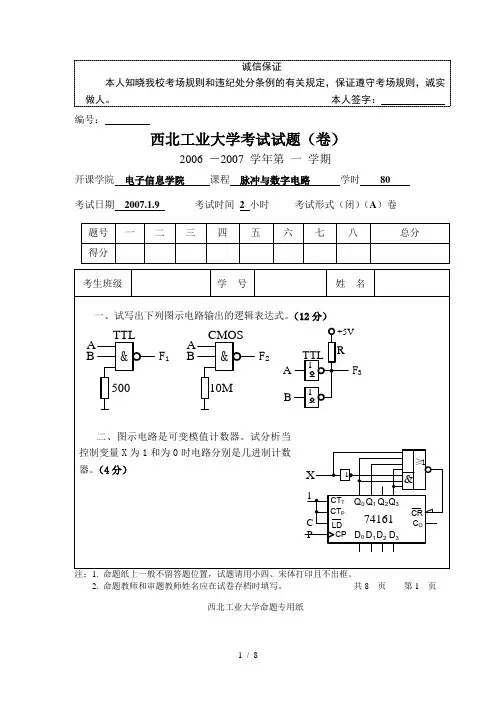

西北工业大学考试试题（卷）
2006 －2007 学年第 一 学期
开课学院 电子信息学院 课程 脉冲与数字电路 学时 80
考试日期 2007.1.9 考试时间 2 小时 考试形式（闭）（A ）卷 题号 一
二
三
四
五
六
七
八
总分
得分
考生班级
学 号 姓 名
一、试写出下列图示电路输出的逻辑表达式。

（12分）
&
TTL
A B
500
F 1
&
CMOS
A B
10M
F 2
11
TTL
A B
R +5V
F 3
二、图示电路是可变模值计数器。

试分析当控制变量X 为1和为0时电路分别是几进制计数器。

（4分）
2. 命题教师和审题教师姓名应在试卷存档时填写。

共8 页 第1 页
西北工业大学命题专用纸
C P
X
&1Q 074161
Q 1Q 2Q 3
D 0D 1D 2D 3
CT T CT P
CR CP C O
LD
1
&
≥1
共8页第2页西北工业大学命题专用纸
西北工业大学命题专用纸
西北工业大学命题专用纸
西北工业大学命题专用纸
[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

《电路分析基础》模拟试卷1一、单选题（30题，每题1分，共30分），答案写在下表中1.基尔霍夫定律（Σi＝0和Σu＝0）可以适用的电路类型为（）（A）只适用于直流电路；（B）只适用于正弦交流电路；（C）只适用于动态电路；（D）可适用于任何电路。

2.基尔霍夫电流定律（Σi＝0）应用于电路中的（）（A）支路；（B）节点；（C）回路；（D）网孔。

3.若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来（）（A）升高；（B）降低；（C）不变；（D）不能确定。

4．在如题4图所示直流电路中，根据基尔霍夫节点电流定律可确定电路中电流I的大小为（）（A）I＝0 A；（B）I＝0.5 A；（C）I＝1 A；（D）I＝10 A。

5．如题5图所示直流电路，当开关S断开时电压表V读数为10 V，当开关S闭合时电压表V读数为5 V，则U S和R S的值分别为（）（A）U S =5 V，R S =5 Ω；（B）U S =5 V，R S =10 Ω；（C）U S =10 V，R S =5 Ω；（D）U S =10 V，R S =10 Ω。

10IR L10 Ω单选题4电路图单选题5电路图6．理想电压源的内阻R S的大小是（）（A）内阻为零；（B）内阻为无穷大；（C）内阻的大小由外电路来确定；（D）不能确定。

7．如题7图所示直流电路，若用支路电流法解题，则下列式子正确的是（）（A）I1+I2+I3=0 ；（B）I1R1+I3R3+U1=0 ；（C）I2R2+I3R3－U2=0 ；（D）I1R1－I2R2+U2+U1=0 。

U 22S单选题7电路图 单选题8电路图8．如题8图所示直流电路，R 1和R 2值均未知。

根据叠加定理，当3 A 电流源单独作用时，U R2＝4 V ；当12 V 电压源单独作用时，U R2＝4 V 。

则R 2的值为（ ） （A ）2 Ω ； （B ）4 Ω ； （C ）8 Ω ； （D ）16 Ω 。

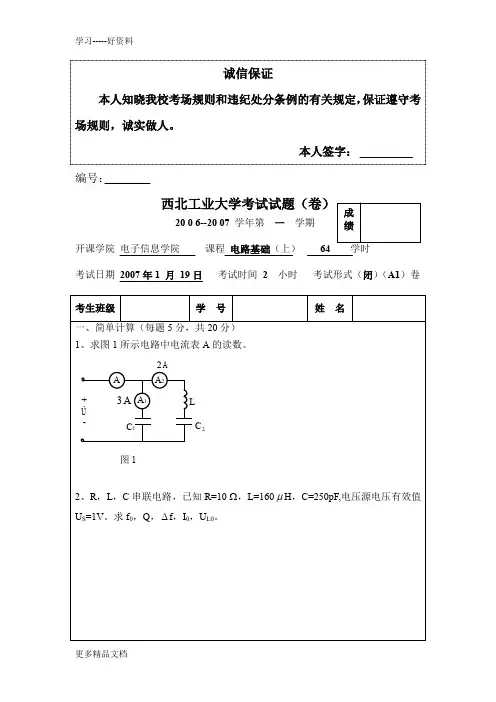

西工大2020年4月《电路分析基础》作业机考试卷总分:100 得分:92要答案：wangjiaofudao一、单选题(共30 道试题,共60 分)1.A.10WB.11WC.13WD.15W正确答案:C2.A.4SB.3SC.12SD.16S正确答案:B3.A.1AB.2AC.3AD.4A正确答案:B4.A.1AB.2AC.3AD.4A正确答案:B5.A.{ <img src="/fileroot/question/5a259542-9a4c-4622-9252-c93bb162ffc0/309cbb06-6b56-4806-bad5-3f0e76383644.jpg">B.{<imgsrc="/fileroot/question/5a259542-9a4c-4622-9252-c93bb162ffc0/f98f99 86-3ac2-4df2-a9a5-1dcdaf8dcbc1.jpg">C.{<imgsrc="/fileroot/question/5a259542-9a4c-4622-9252-c93bb162ffc0/24e00a f6-3bd7-4c3c-abe0-6d38620eede9.jpg">D.{<imgsrc="/fileroot/question/5a259542-9a4c-4622-9252-c93bb162ffc0/721e84 4a-b47b-47b9-860d-133201aacdda.jpg">正确答案:6.A.{ <img src="/fileroot/question/3c45085c-5fd3-4148-9283-8501029d7c26/ce6d6 98c-efa4-4936-86c2-f9089f9d6889.jpg">B.{ <img src="/fileroot/question/3c45085c-5fd3-4148-9283-8501029d7c26/a9fab8 5f-3e39-4979-a33d-eb0e6ac2d22b.jpg">C.{<imgsrc="/fileroot/question/3c45085c-5fd3-4148-9283-8501029d7c26/323fb 09b-90a6-45be-a15a-e9cc906660e3.jpg">D.<imgsrc="/fileroot/question/3c45085c-5fd3-4148-9283-8501029d7c26/78084 279-4f9d-4f1f-bfdd-b3adfb0ad854.jpg">正确答案:7.A.{ <img src="/fileroot/question/ae701dc5-14d8-4597-9f11-58e831ea96f4/be09d deb-08ab-4de7-a9da-53d4def6c116.jpg">B.{<imgsrc="/fileroot/question/ae701dc5-14d8-4597-9f11-58e831ea96f4/c2a53d 97-131c-4dee-9497-8066a4605594.jpg">C.{<imgsrc="/fileroot/question/ae701dc5-14d8-4597-9f11-58e831ea96f4/013fe1 c7-20ac-431e-a472-74a89ccdfa77.jpg">D.{<imgsrc="/fileroot/question/ae701dc5-14d8-4597-9f11-58e831ea96f4/dbdab d00-7eba-448c-b95a-20efe5c666b9.jpg">8.A.10AB.12AC.13VD.14V正确答案: 9.A.1AB.2AC.3AD.4A正确答案:10.A.1AB.2 AC.3 AD.4 A正确答案:11.A.2VB.3VC.4VD.5V正确答案:12.A.0.5AB.1 AC.1.5 A正确答案:13.A.1mHB.2mHC.3mHD.4mH正确答案:14.A.1B.{ <img src="/fileroot/question/07636c29-313a-4e75-bd2a-4ff6ba9907d7/349a4 8b4-05d7-48df-840b-a118fa6b8af6.jpg">C.{ <img src="/fileroot/question/07636c29-313a-4e75-bd2a-4ff6ba9907d7/4400f6 4b-a9e2-4e71-9d40-2fe65e8ec4da.jpg">D.2正确答案:15.A.{ <img src="/fileroot/question/a34bb85d-5cec-4994-a528-3bfa9bba64a9/010e1 6c8-4735-4623-a871-53d14c702259.jpg">B.{ <img src="/fileroot/question/a34bb85d-5cec-4994-a528-3bfa9bba64a9/c9cafa 56-1958-4d56-a11e-70272d8b5328.jpg">C.{ <img src="/fileroot/question/a34bb85d-5cec-4994-a528-3bfa9bba64a9/e162a 855-9cf5-4c0f-bc93-952a1dcc68a2.jpg">正确答案:16.A.3WB.-3WD.-5W正确答案:17.电路中某元件产生功率为-10W，则表示该元件实际上（）的功率A.吸收10WB.释放10WC.吸收100WD.释放100W正确答案:18.对线性直流电路分析的基本方法不包括（）。

电路基本分析电路基础期末考试试卷及答案This manuscript was revised on November 28, 2020电路基本分析电路基础期末考试试卷1A卷一、判断题(每题2分)1.在换路瞬间，如果电感电流不跃变，则电感电压将为零。

（）2.当电感元件在某时刻t的电流i(t) = 0时，电感元件两端的电压u(t)不一定为零；同样，当u(t) = 0时，i(t)不一定为零。

3.实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。

（）4.某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。

当某层发生开路故障时，另二层电器一般不能正常工作。

（）5.如图所示，当i1按图示方向流动且不断增大时，i2的实际方向如图所示。

（）分享于上学吧资料分享课后答案二、填空题(每题1分)1.正弦量的三要素是指（）、（）、（）2.线性无源二端网络的阻抗与网络的结构、元件参数及（）有关。

3.复功率~S的定义为~S （），它的实部表示（）功率，它的虚部表示（）功率，它的模表示（），它的辐角表示（）。

4.对称三相电路中，电源线电压为220V，负载作三角形联结，每相阻抗Z = 22，则线电流为（）；三相总有功功率为（）。

5.由q u平面中一条曲线所确定的元件称为（）元件；由i平面中一条曲线所确定的元件称为（）元件。

6.只具有单一节点对的电路的节点电压方程U =（），它称为（）定理。

7. n个节点、b条支路的连通图，其树支数为( )，连支数为( )。

8.已知某无源网络的导纳Y = (2 + j2)S，则该网络的阻抗为（），网络为（）性。

9.选择u、i为关联参考方向时，50 电阻元件的u、i关系为（），100F电容元件的u、i关系为（）,10mH电感元件的u、i关系为（）。

10. RLC串联电路中，R = 50 ，L = 50 mH，C = 10F；电源电压US=100V，则谐振时电流I = ( )；品质因数Q = ( )。
