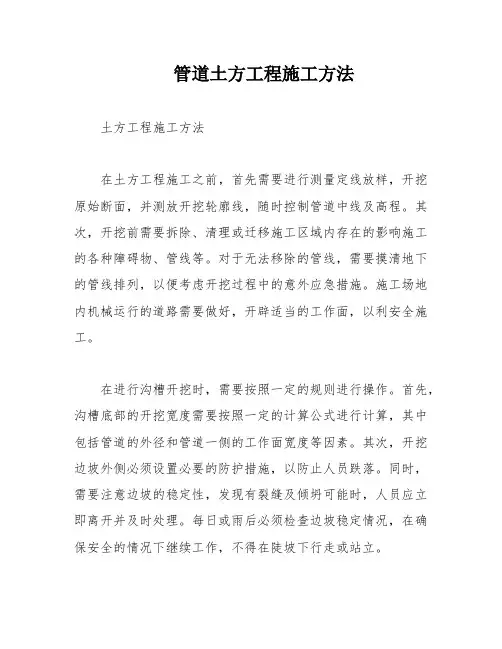

管道土方工程施工方法

土方工程施工工法

一、测量放样

施工前，首先由测量人员根据设计图纸进行测量定线放样，开挖原始断面，测放开挖轮廓线，施工过程中随时控制管道中线及高程。

二、沟槽开挖

1、开工前，对施工区域内存在的影响施工的各种障碍物、管线等均应拆除、清理或迁移。不能移除的，摸清地下的管线排列，以利考虑开挖过程中的意外应急措施。做好施工场地内机械运行的道路，开辟适当的工作面，以利安全施工。

2、管道沟槽底部的开挖宽度，按下式计算：

B=D1+2< bl

- 沟槽底部的开挖宽度；

式中

B---

D1--- 管道的外径；

b1--- 管道一侧的工作面宽度 ;

bl取600mm当地下水位高于基槽底皮，需采取降水措施时，bl的宽度应适当增加。

3、开挖边坡外侧必须设置必要的防护措施，防止人员跌落。挖土时要注意边坡的稳定性，发现有裂缝及倾坍可能时，人员应立即离开并及时处理。每日或雨后必须检查边坡稳定情况，在确保安全的情况下继续工作，不得在陡坡下行走或站立。

（1）当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在 5m 以内边坡不加支撑，边坡坡度参见下表：

深度在5m以内的沟槽边坡的最陡坡度

（2）沟槽挖深大于5m时，应分层开挖，多层沟槽的层间留台宽度：放坡开槽时不应小于1.5m，边坡坡度同上表。

（3）敷设在市政沥青路面下的管道基槽开挖，上口破路宽度为5m,不能

满足边坡放坡要求，机械设备需采用特种开挖设备，一次性开挖至沟槽底皮。

4、挖土要自上而下，分层分段进行，应合理确定分层开挖的深度。

5、管道沟槽两侧临时堆土不得影响建筑物、各种管线和其他设施的安全；

6、开挖沟槽发现已建的地下各类设施或文物时，应采取保护措施，并及时通知有关单位处理。

7、沟槽开挖时宜不扰动天然地基或地基处理符合设计要求；开挖土方时，槽底高程偏差应为士 20mm

8、人工挖土，操作人员之间，必须保持足够的安全距离：横向间距不小于5m 纵向间距不小于3m堆土要在1m以外，并且高度不得超过1.5m。土方开挖必

须自上而下顺序放坡进行，严禁采用挖空底脚的操作方法。

9、挖掘机挖土，工作位置必须平坦稳固，车身方向应与挖掘工作面延伸方向一致。启动前应检查离合器等，经空车试运转正常后再开始作业。挖掘机工作范围内不得有人进行其他工作；多台机械开挖，挖掘机间距大于 10 米。向汽车上装土应在车子停稳定后进行。机械操作中进铲不应过深，提升不应过猛。严禁铲斗从运土车的驾驶室顶上越过。向运土车辆卸土时，应降低铲斗高度，防止偏载或砸坏车厢。

10、机械在坡边、沟槽边作业时，应与边缘保持必要的安全距离，使轮胎（履带）压在坚实的地面上，并随时观察边坡的情况，发现问题要立即采取措施，保证安全；运土汽车不宜靠近基坑平行行驶，防止坍方翻车。

11 、机械在危险地段作业时，必须设明显的安全警示标志，并应设专人站在操作人员能看清的地方指挥，驾机人员必须且只能接受指挥人员发出的规定信号，但对于任何人发出的立即停止信号均应执行。

12、配合机械作业的清底、平地、修坡等辅助工作应与机械作业交替进行。机上、机下人员必须密切配合，协同作业。当必须在机械作业范围内同时进行辅助工作时，应停止机械运转后，辅助人员方可进入。

13、电缆两侧1m范围内应采用人工挖掘。

14、开挖出的土方，要严格按照组织设计堆放，堆土距沟槽边缘不小于

2n，且高度不应超过1.5m，以免引起地面堆载超荷引起土体位移。

15、沟槽支撑应符合以下要求：

（1 ）沟槽支撑应根据沟槽的土质、地下水位、开槽断面、荷载情况确定，支撑材料可选用钢材、木材或钢材木材混合使用。

（2）撑板支撑采用木材时，撑板厚度不宜小于50mm长度不宜大于4m;

横梁或纵梁宜为方木，其断面不宜小于150m M 150mm横撑宜为圆木，稍径不宜小于 100mm;

（3）撑板支撑的横梁、纵梁、横撑布置时，每根横梁或纵梁不得少于两根横

撑；横撑的水平间距宜为 1.5 — 2.0m; 横撑的垂直间距不宜大于 1.5m; 横梁应水平，纵梁应垂直，且必需与撑板密贴，联结牢靠；横撑应水平并与横梁或纵梁垂直，且应支紧，联结牢靠。

16、土方开挖时，为保证施工正常进行，必须做好排水工作。设置排水沟和集水坑，使渗出的地下水和流入的地表水汇至集水坑，用水泵抽出基床外，坡顶设截水沟拦截地表水。

17、槽壁平顺，边坡坡度符合施工方案的规定。

18、在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯。

三、管道基础

1、沟槽开挖过程中，为防止机械超挖而扰动原状土，在设计槽底高程以

上应预留20cm土层采用人工清底，设置桩号标牌；如发生超挖，则按监

理工程师的批示，对超挖部分进行认真处理。开挖过程中，必须经常测量和校核施工开挖区域的平面位置、水平标高和边坡等是否符合设计要求。开挖完成后通知监理工程师联合验槽，如遇新的地质情况与设计不符时，由监理工程师会同设计人员研究处理。

2、承插口钢筋混凝土管道基础采用 180度砂石基础。做法按照施工图纸进行施工。

3、槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填；槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理；

4、槽底土层为杂填土、腐蚀性土时，应全部挖除并按设计要求进行地基处理；

四、沟槽回填

1、管道在闭水试验合格后应及时回填。

2、回填时，应符合下列规定：

(1)沟槽内砖、石、木块等杂物应清除干净；

(2)回填土或其他回填材料运入槽内时不得伤害管节及其接口：

(3)根据一层虚铺厚度的用量将回填料运至槽内，且不得在影响压实的范围内堆料；

(4)管道两侧和管顶以上 50cm 范围内的回填材料，应由沟槽两侧对称运入槽内，不得直接扔在管道上；回填其他部位时，应均匀运入槽内，不得集中推入；

(5)回填压实应逐层进行，不得伤害管道；

(6)管道沟槽位于路基范围内时，管顶以上 250mm回填土的压实度不应小于89%；混凝土、胸腔部分管侧回填土的压实度不应小于93%，详见检验标准。

3、检查井、雨水口及其他井室周围的回填，应符合下列规定：

( 1)现浇混凝土或砖砌体水泥砂浆强度应达到设计规定；

(2)沥青路面回填时，应自沟槽底向上，直至道路路基顶层与道路基层交界面处，全部采用中、粗砂回填，密实度》 95%

(3)井室周围的回填，应与管道沟槽的回填同时进行；当不便同时进行时，应留台阶形接茬；

(4)井室周围回填压实时应沿井室中心对称进行，且不得漏夯；

(5)回填材料压实后应于井壁贴紧。

五、质量验收标准

1、沟槽开挖与地基处理应符合下列规定：

( 1 )主控项目

a 原状地基土不得扰动、受水浸泡或受冻；检查方法：观察；检查施工记录。b地基承载力应满足设计要求；

检查方法：观察，检查地基承载力试验报告。

c进行地基处理时，压实度、厚度满足设计要求；

检查方法：按设计要求进行检查，检查检测记录、试验报告

（2）—般项目

沟槽开挖允许偏差应符合附表一的规定；
