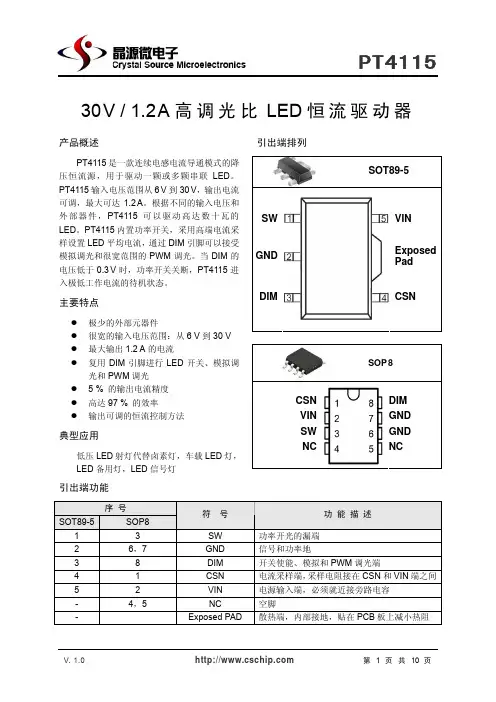

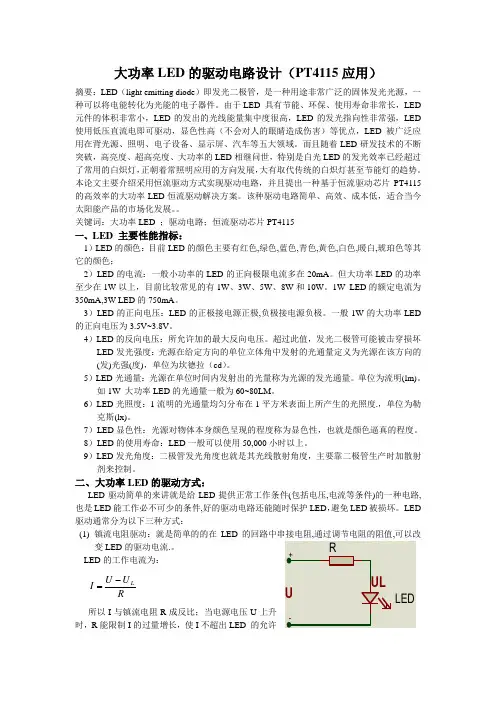

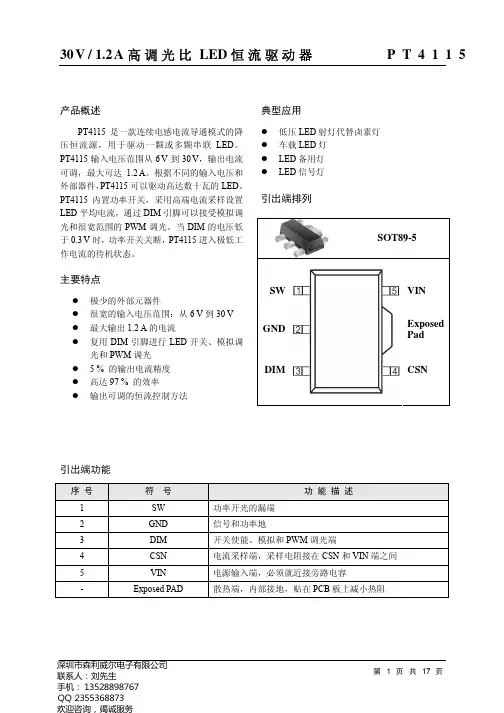

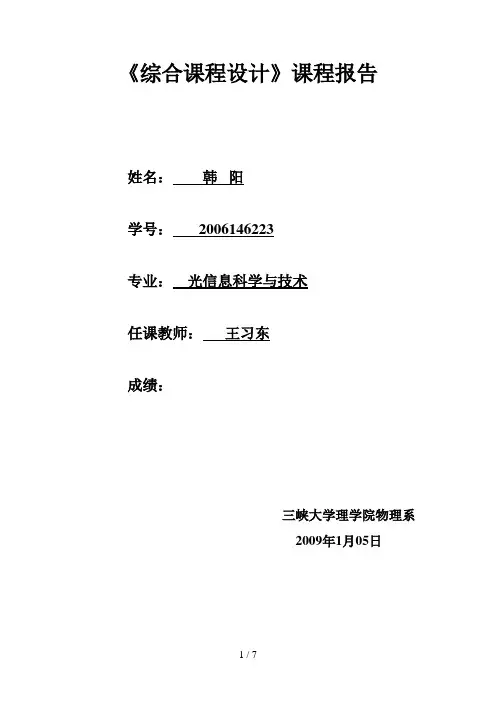

《综合课程设计》课程报告姓名：韩阳学号： 2006146223专业：光信息科学与技术任课教师：王习东成绩：三峡大学理学院物理系2009年1月05日大功率LED的驱动电路设计摘要：LED<light emitting diode）即发光二极管，是一种用途非常广泛的固体发光光源，一种可以将电能转化为光能的电子器件。

由于LED具有节能、环保、使用寿命非常长，LED元件的体积非常小，LED的发出的光线能量集中度很高，LED的发光指向性非常强，LED使用低压直流电即可驱动，显色性高<不会对人的眼睛造成伤害）等优点，LED被广泛应用在背光源、照明、电子设备、显示屏、汽车等五大领域。

而且随着LED研发技术的不断突破，高亮度、超高亮度、大功率的LED相继问世，特别是白光LED的发光效率已经超过了常用的白炽灯，正朝着常照明应用的方向发展，大有取代传统的白炽灯甚至节能灯的趋势。

本论文主要介绍采用恒流驱动方式实现驱动电路，并且提出一种基于恒流驱动芯片PT4115的高效率的大功率LED恒流驱动解决方案。

该种驱动电路简单、高效、成本低，适合当今太阳能产品的市场化发展。

关键词：大功率LED ；驱动电路；恒流驱动芯片PT4115一、LED 主要性能指标：1）LED的颜色：目前LED的颜色主要有红色,绿色,蓝色,青色,黄色,白色,暖白,琥珀色等其它的颜色；2）LED的电流：一般小功率的LED的正向极限电流多在20mA。

但大功率LED的功率至少在1W以上，目前比较常见的有1W、3W、5W、8W和10W。

1WLED的额定功率为350mA ,3W LED的750mA。

3）LED的正向电压：LED的正极接电源正极,负极接电源负极。

一般1W的大功率LED的正向电压为3.5V~3.8V。

4）LED的反向电压：所允许加的最大反向电压。

超过此值，发光二极管可能被击穿损坏LED发光强度：光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的(发>光强(度>，单位为坎德拉<cd）。

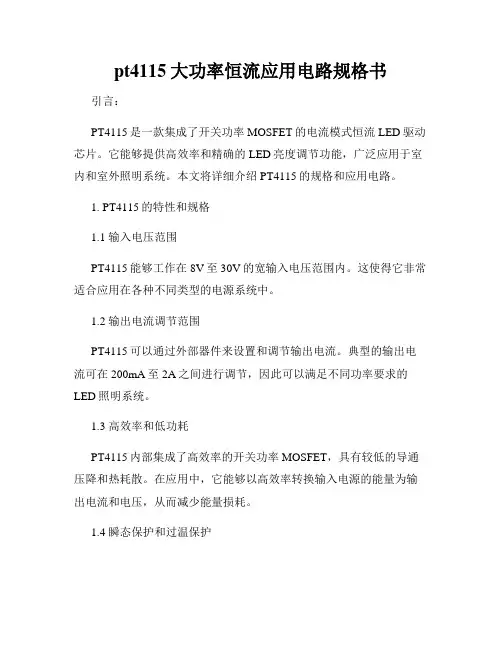

pt4115大功率恒流应用电路规格书引言：PT4115是一款集成了开关功率MOSFET的电流模式恒流LED驱动芯片。

它能够提供高效率和精确的LED亮度调节功能，广泛应用于室内和室外照明系统。

本文将详细介绍PT4115的规格和应用电路。

1. PT4115的特性和规格1.1 输入电压范围PT4115能够工作在8V至30V的宽输入电压范围内。

这使得它非常适合应用在各种不同类型的电源系统中。

1.2 输出电流调节范围PT4115可以通过外部器件来设置和调节输出电流。

典型的输出电流可在200mA至2A之间进行调节，因此可以满足不同功率要求的LED照明系统。

1.3 高效率和低功耗PT4115内部集成了高效率的开关功率MOSFET，具有较低的导通压降和热耗散。

在应用中，它能够以高效率转换输入电源的能量为输出电流和电压，从而减少能量损耗。

1.4 瞬态保护和过温保护PT4115具有瞬态保护和过温保护功能，能够在输入电源电压波动或工作温度过高时自动保护驱动电路，防止瞬态或长时间过载损坏。

2. PT4115应用电路设计以PT4115为核心的应用电路设计如下：（图示PT4115应用电路示意图）2.1 输入电源电容选取为了确保电路的稳定工作，建议在输入电源端并联一个适当的电容。

这可以有效减小输入电源的纹波和噪音，提供稳定的工作环境。

2.2 输出电流设置通过选择合适的电阻和电流感应器来设置输出电流。

电流感应器的选择要符合输出电流和电路要求，以保证PT4115能够正常工作。

2.3 PWM调光控制PT4115内部集成了一个可调电流比例控制器，通过PWM信号调节LED的亮度。

这可以实现精确的亮度调节和频闪控制，以满足不同应用场景的需求。

3. PT4115应用实例以室内LED照明系统为例，利用PT4115实现恒流驱动LED，具体应用实例如下：（图示PT4115应用实例电路图）3.1 输入电压接入将室内电源与PT4115的输入端相连接，注意输入电压范围应在8V 至30V之间。

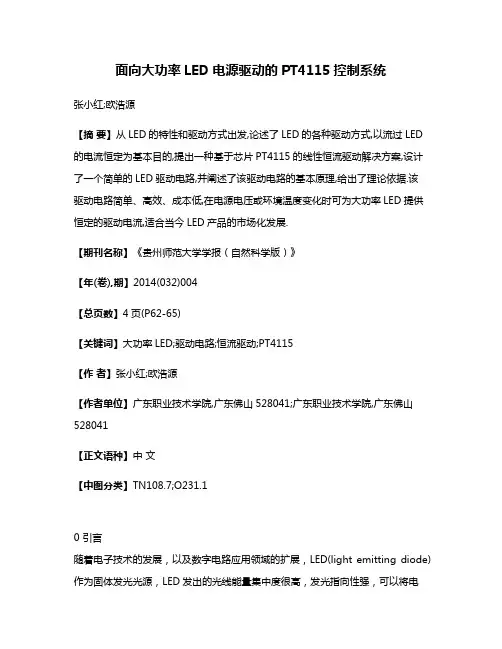

面向大功率LED电源驱动的PT4115控制系统张小红;欧浩源【摘要】从LED的特性和驱动方式出发,论述了LED的各种驱动方式,以流过LED 的电流恒定为基本目的,提出一种基于芯片PT4115的线性恒流驱动解决方案,设计了一个简单的LED驱动电路,并阐述了该驱动电路的基本原理,给出了理论依据.该驱动电路简单、高效、成本低,在电源电压或环境温度变化时可为大功率LED提供恒定的驱动电流,适合当今LED产品的市场化发展.【期刊名称】《贵州师范大学学报（自然科学版）》【年(卷),期】2014(032)004【总页数】4页(P62-65)【关键词】大功率LED;驱动电路;恒流驱动;PT4115【作者】张小红;欧浩源【作者单位】广东职业技术学院,广东佛山528041;广东职业技术学院,广东佛山528041【正文语种】中文【中图分类】TN108.7;O231.10 引言随着电子技术的发展，以及数字电路应用领域的扩展，LED(light emitting diode)作为固体发光光源，LED发出的光线能量集中度很高，发光指向性强，可以将电能转化为光能的电子器件，可低压直流电驱动。

对于大功率LED驱动，驱动电流的稳定性越高，LED工作性能就越好，这必须有稳定的电源以及精密的驱动设计，对于不同功率的LED必须配以特定的驱动电路来保障光源正常发光。

为此，研制大功率LED智能驱动电源电路的技术要求越来越迫切。

1 大功率LED驱动控制电路LED器件对驱动电源的要求很苛刻。

LED具有负温度特性，是特性敏感的半导体器件，因而在实际应用过程当中一要工作状态进行稳定，二要对电路部分进行保护，这就产生了驱动的概念。

一般普通的白炽灯可以直接连接在220V的交流电压上，而LED是用2～3V低的直流电压驱动，必须通过设计复杂的变换电路，不同用途的LED也要配备不同的电源适配器。

因此LED电源的品质直接制约了LED产品的可靠性，同时也是LED长寿高效的关键保障。

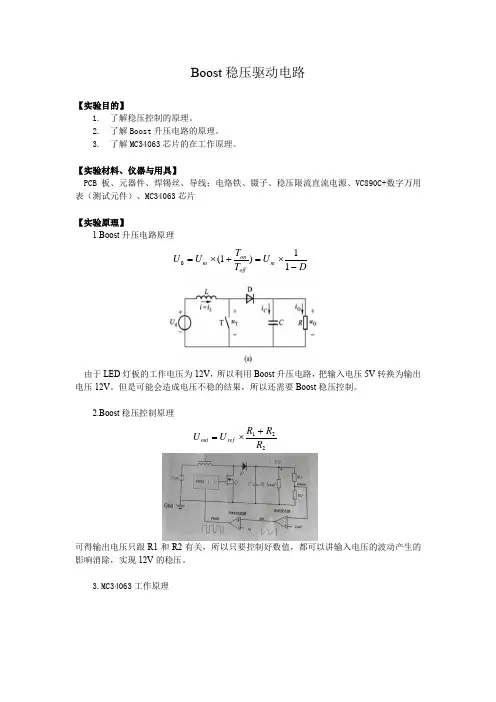

Boost 稳压驱动电路【实验目的】1. 了解稳压控制的原理。

2. 了解Boost 升压电路的原理。

3. 了解MC34063芯片的在工作原理。

【实验材料、仪器与用具】PCB 板、元器件、焊锡丝、导线；电烙铁、镊子、稳压限流直流电源、VC890C+数字万用表（测试元件）、MC34063芯片【实验原理】1.Boost 升压电路原理由于LED 灯板的工作电压为12V ，所以利用Boost 升压电路，把输入电压5V 转换为输出电压12V 。

但是可能会造成电压不稳的结果，所以还需要Boost 稳压控制。

2.Boost 稳压控制原理可得输出电压只跟R1和R2有关，所以只要控制好数值，都可以讲输入电压的波动产生的影响消除，实现12V 的稳压。

3.MC34063工作原理DU T T U U m off on m -⨯=+⨯=11)1(0221R R R U U ref out +⨯=【实验过程】电路焊接：刘仲棠1.清点元器件，用万用表确认器件参数。

2.按照从高到低的焊接原则进行焊接。

3.焊接完毕后检查是否有虚焊、焊错的情况。

4.将模板进行拼接。

电路测试：詹鑫江1.连接测试电路，将输入电压调至5V，测量输出电压。

2.逐渐提升输入电压，观察输出电压和输出电流的变化。

【实验结果与分析】实验现象：在调节输入电压从5V逐渐上升的过程中，输出电压和输出电流变化不大趋于平稳。

结果分析：实验中，当输入电压为5V时，输出电压并非为理论值的12V，可能是因为焊接的缘故，使得电路的阻值发生改变；而当输入电压改变时，有稳压控制开关控制调整占空比，使得输出稳定。

【心得体会】通过这一连串的实验，我的实践能力得到了增强，学习到了不少焊接电路的技巧。

而且在课程当中老师的讲课由浅入深，锻炼我的思维，让我能够独立地理解，解决电路的难点。

并且在实验中加强了我对Boost电路的认识；可惜最后一次焊接有点操之过急，这一缺点让作品被扣分，在老师的指认下，清晰的认识到虚焊的危害。

1引言随着LED 的节能优势日益凸显，LED 在显示屏、通用照明、汽车照明等方面被广泛应用。

LED 的供电电源普遍采用了成熟的开关电源技术，但成本较大，调节亮度不够方便，还存在亮度变化与色度变化关联度大等问题，不适合于某些应用场合。

经过研究表明，灯的色度会受电流变化影响[1,2]。

人的眼睛对色度的变化是非常敏感的，一些领域上是不允许色度的大变化，比如汽车尾灯、LCD 背光照明等。

为了进一步挖掘LED 的节能潜力，调光技术成为LED 照明驱动技术发展的主流方向[3,4]，特别针对大功率LED 调光技术的研究，更具有现实意义。

用P WM 脉冲宽度调制来调光，可以有效避免色度的变化，符合人们对LED 调光精准、调光范围大、色偏小、没频闪的要求。

本文设计一款基于单片机的大功率LED 灯精准控制恒流驱动电路。

2系统总体方案系统以STC89C52RC 单片机为控制芯片，用PT4115恒流驱动LED （5个3W 的LED 灯珠串联），通过单片机输出PWM 到PT4115的I/O 口上，控制电源的驱动电流，从而改变了LED 的亮度，通过遥控或者按键来控制PWM ，PWM 控制设置多个档位，从而实现对LED 亮暗程度的多档控制。

系统还具有过压和过流保护，使系统更安全可靠，系统结构框图如图1所示。

图1系统结构框图3主要硬件电路设计3.1LED 电源芯片PT4115系统选择PT4115作LED 电源芯片[5,6]。

PT4115是BUCK 驱动芯片的典型代表，是降压式的连续电感电流导通模式的恒流源，比较适合于一颗或多颗串联LED 的恒流驱动，PT4115输入电压范围大（8V 到30V ），输出电流可调且较大（最大可达1.2A ）。

PT4115外围电路简单，PT4115驱动能力强，若添加合适的输入电压和外围元器件，可驱动数十瓦LED 。

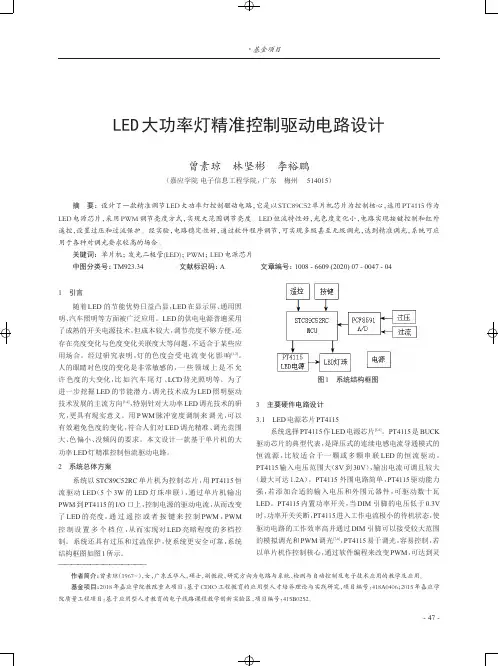

PT4115内置功率开关，当DIM 引脚的电压低于0.3V 时，功率开关关断，PT4115进入工作电流极小的待机状态，使驱动电路的工作效率高并通过DIM 引脚可以接受较大范围的模拟调光和PWM 调光[7,8]，PT4115易于调光，容易控制，若以单片机作控制核心，通过软件编程来改变PWM ，可达到灵LED 大功率灯精准控制驱动电路设计曾素琼林坚彬李裕鹏（嘉应学院电子信息工程学院，广东梅州514015）摘要：设计了一款精准调节LED 大功率灯控制驱动电路，它是以STC 89C 52单片机芯片为控制核心，选用PT 4115作为LED 电源芯片，采用PWM 调节亮度方式，实现大范围调节亮度。

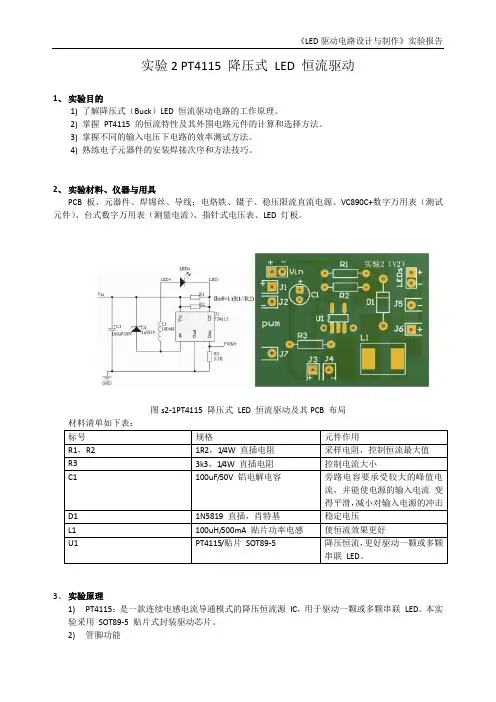

实验2 PT4115 降压式LED 恒流驱动1、实验目的1) 了解降压式（Buck）LED 恒流驱动电路的工作原理。

2) 掌握PT4115 的恒流特性及其外围电路元件的计算和选择方法。

3) 掌握不同的输入电压下电路的效率测试方法。

4) 熟练电子元器件的安装焊接次序和方法技巧。

2、实验材料、仪器与用具PCB 板、元器件、焊锡丝、导线；电烙铁、镊子、稳压限流直流电源、VC890C+数字万用表（测试元件）、台式数字万用表（测量电流）、指针式电压表、LED 灯板。

图s2-1PT4115 降压式LED 恒流驱动及其PCB 布局材料清单如下表：3、实验原理1)PT4115：是一款连续电感电流导通模式的降压恒流源IC，用于驱动一颗或多颗串联LED。

本实验采用SOT89-5 贴片式封装驱动芯片。

2)管脚功能SW: 功率开关管漏极GND: 信号和功率地DIM：开关使能、模拟和PWM 调光CSN：电流采样端，采样电阻接在CSN 和VIN 端之间VIN: 电源输入端，必须就近接旁路电容Exposed PAD: 散热端，内部接地，贴在PCB 板上减小热阻3)PT4115 典型应用电路原理PT4115 和电感（L）、电流采样电阻（Rs）形成一个自振荡的连续电感电流模式的降压型恒流LED 驱动器。

VIN 上电时，电感（L）和电流采样电阻（Rs）的初始电流为零。

LED 输出电流也为零。

这时，CS 比较器的输出为高电平，内部功率开关导通，SW 电位为低。

电流通过电感（L）、电流采样电阻（Rs）、LED 和内部功率开关从VIN 流到GND，电流上升的斜率由VIN、电感（L）和LED 压降决定，在Rs 上产生一个压差Vcsn。

当（Vin-Vcsn）>115mV 时，CS 比较器输出变为低，内部功率开关关断，电流以另一种斜率（下降）流过电感（L）、电流采样电阻（Rs）、LED 和肖特基二极管（D）。

当（Vin-Vcsn）<85mV时功率开关重新打开，这样使得LED 上的平均电流为:本实验设计的LED 灯为可以PWM 调光的类型，恒流最大值为167mA，因此算得的电流采样电阻约0.6 欧，可选取2 只1.2 欧的电阻并联。

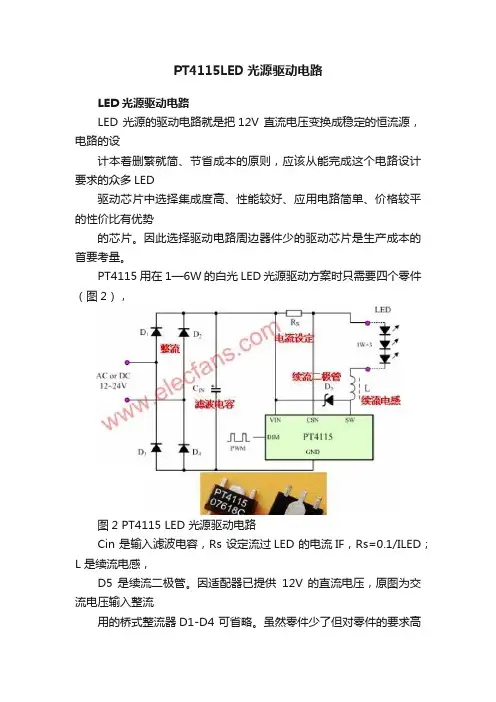

PT4115LED光源驱动电路LED光源驱动电路LED 光源的驱动电路就是把12V 直流电压变换成稳定的恒流源，电路的设计本着删繁就简、节省成本的原则，应该从能完成这个电路设计要求的众多LED驱动芯片中选择集成度高、性能较好、应用电路简单、价格较平的性价比有优势的芯片。

因此选择驱动电路周边器件少的驱动芯片是生产成本的首要考量。

PT4115 用在1—6W 的白光LED 光源驱动方案时只需要四个零件（图2），图2 PT4115 LED 光源驱动电路Cin 是输入滤波电容，Rs 设定流过LED 的电流IF，Rs=0.1/ILED；L 是续流电感，D5 是续流二极管。

因适配器已提供12V 的直流电压，原图为交流电压输入整流用的桥式整流器D1-D4 可省略。

虽然零件少了但对零件的要求高了，设计时要按表1 提示的要求选用，才能使电路进入良好的工作状态。

PT4115的开关频率采用抖频技术有效降低EMI，省略了抗EMI 电路。

表1 关键元器件的选择LED 光源驱动芯片的恒流精度对于LED 灯具生产厂家而言是至关重要的，目前LED 光源驱动IC 的恒流精度批量生产时都会有一定的离散性，LED 灯具生产厂家在批量生产调试时，同样的电源、同样的LED 光源负载、同样的恒流源电源板，因同一型号的不同驱动IC 其恒流精度的个性差异会导致恒流源电源板输出电流产生一定的公差，会使同一LED 光源负载的发光亮度有所不同，这就会增加恒流源电源板大批量生产时在线调试的时间，影响生产力。

因此，恒流源电源板生产厂家应选用恒流精度高的驱动IC，恒流精度至少要小于±3%，如是±1%更理想，但其价格会高于±3%的产品。

几点关键技术1）电感的选择以3X1W的高亮度白光LED光源的设计案例而言，三个1W的LED光源串联，其工作电流可设计为300-350mA，L的电感量应选用68uH—100uH，Q 值大于50，饱和电流大于800mA 的磁路闭合电感器。

版主芯币43枚∙个人空间∙发短消息∙加为好友∙当前离线颜工的全部文章沙发大中小发表于 2009-11-20 11:37 只看该作者怎样用PT4115来设计LED照明灯具的驱动电源华润矽威科技（上海）有限公司颜重光高工1）LED工作要素LED工作的主要参数是V F、I F，其它相关的是颜色/色温/波长/亮度/发光角度/效率/功耗等。

LED是一个P-N结二极管，只有施加足够的正向电压才能传导电流。

V F正向电压是为LED发光建立一个正常的工作状态，I F正向电流是促使LED发光，发光亮度与流过的电流成正比例。

LED V F标称电压：3.4V± 0.2V。

LED I F工作电流按应用需要选用，各档不能混用。

LED 灯用各档LED电流：2）大功率照明用LED大功率照明用LED其封装从成品来看是单颗芯片的，其实是用N 颗LED管芯封装在一个单位里的。

它们的排列组合是串并联，它们是N个串联，再N个并联，然后由二点联接电源（图1）。

选用时要特别注意它的V F和I F。

3）LED灯具驱动原理LED灯具驱动需要先将高压的交流电变换成低压的交流电（AC/AC），然后将低压的交流电经桥式整流变换成低压的直流电（AC/DC），再通过高效率的DC/DC开关稳压器降压和变换成恒流源，输出恒定的电流驱动LED光源。

LED光源是按灯具的设计要求由小功率或大功率LED多串多并而组成。

每串的I F电流是按所选用的LED光源I F要求设计，总的正向电压△V F是N颗LED 的总和。

LED灯具驱动原理如图2所示。

LED灯具选用36V以下的交流电源可以考虑非隔离供电，如选用220V和100V的交流电源应考虑隔离供电。

[本帖最后由颜工于 2009-11-20 11:40 编辑]回复| 引用| 评分|建议精华| 建议删除| 道具TOP↑巨牛！一套仪器实现全部I-V测试功能？！版主芯币43枚∙个人空间∙发短消息板凳大中小发表于 2009-11-20 11:42 只看该作者4）应用方案简洁的PT4115工作原理PT4115具备高度集成的DC/DC-Buck→Constant Current 功能，它能将直流电压直接转换成稳定的恒流输出。

大功率LED 的驱动电路设计（PT4115应用）摘要：LED （light emitting diode ）即发光二极管，是一种用途非常广泛的固体发光光源，一种可以将电能转化为光能的电子器件。

由于LED 具有节能、环保、使用寿命非常长，LED 元件的体积非常小，LED 的发出的光线能量集中度很高，LED 的发光指向性非常强，LED 使用低压直流电即可驱动，显色性高（不会对人的眼睛造成伤害）等优点，LED 被广泛应用在背光源、照明、电子设备、显示屏、汽车等五大领域。

而且随着LED 研发技术的不断突破，高亮度、超高亮度、大功率的LED 相继问世，特别是白光LED 的发光效率已经超过了常用的白炽灯，正朝着常照明应用的方向发展，大有取代传统的白炽灯甚至节能灯的趋势。

本论文主要介绍采用恒流驱动方式实现驱动电路，并且提出一种基于恒流驱动芯片PT4115的高效率的大功率LED 恒流驱动解决方案。

该种驱动电路简单、高效、成本低，适合当今太阳能产品的市场化发展。

关键词：大功率LED ；驱动电路；恒流驱动芯片PT4115一、LED 主要性能指标：1）LED 的颜色：目前LED 的颜色主要有红色,绿色,蓝色,青色,黄色,白色,暖白,琥珀色等其它的颜色；2）LED 的电流：一般小功率的LED 的正向极限电流多在20mA 。

但大功率LED 的功率至少在1W 以上，目前比较常见的有1W 、3W 、5W 、8W 和10W 。

1W LED 的额定电流为350mA,3W LED 的750mA 。

3）LED 的正向电压：LED 的正极接电源正极,负极接电源负极。

一般1W 的大功率LED 的正向电压为3.5V~3.8V 。

4）LED 的反向电压：所允许加的最大反向电压。

超过此值，发光二极管可能被击穿损坏 LED 发光强度：光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的(发)光强(度)，单位为坎德拉（cd ）。

5）LED 光通量：光源在单位时间内发射出的光量称为光源的发光通量。

LED驱动芯片PT4115的性能特点及应用一、PT4115 应用特点 1.电感越大、工作频率越低，恒流效果越好。

2.输出电流越大，需要电感值越小，电感选择比较方便。

3.输出电压越高，效率越高，5 颗1W 串联比1 颗5w 效率要高。

4.通常电感越大，功率开关的开关损耗越小，但是DCR 会变大，对应电感损耗变大。

5.反馈电压100mY，尼损耗业界最小，功率开关导通电阻尼。

6.为0．6Q，也比较小，效率比一般产品高。

7.内部含有过温保护功能，外部可以设计过温保护，对LED 有双重保护。

8.采用SOT89 -5 封装，热阻仅为45 ℃/w，散热特性很好。

二、PT4115 应用电路图1 PT4115 应用电路三、电路工作原理分析它是12～24V 电压范围里交直流两用的，VD1～VD4 组成整流桥，这个桥有两个功能，若输入是交流电源，把交流整流成直流；若输入是直流电源，起极性转换作用。

无论输入电源的极性如何，都能保证电路正常工作。

CIN 是滤波电容，把脉动直流变换成平滑的直流。

R 是取样电阻，它决定恒流源的绝对精度。

L 把100kHz 的脉中电流变换成三角波电流，它的电感量会影响工作电压范围内恒流源的稳定性。

VD5 是续流二极管，在芯片内部MOS 管处于截止状态时为储存在电感中的电流提供放电回路。

由于工作在高频脉冲状态VD5 应选用正向压降小，恢复速度快的肖特基二极管。

芯片的DIM 端可外接PWM 脉中或直流电压调光，也可以接热敏电阻作辅助温度控制和自动亮度控制。

如果不使用这些功能则DIM 端口悬空。

大功率LED照明恒流驱动方案介绍（精）（精选5篇）第一篇：大功率LED照明恒流驱动方案介绍(精)大功率LED 照明用恒流驱动方案介绍序言LED 即发光二极管，是一种半导体固体发光器件。

它是利用固体半导体芯片作为发光材料，在半导体中通过载流子发生复合放出过剩的能量而引起光子发射，直接发出红、黄、蓝、绿、青、橙、紫、白色的光。

LED 一般被称为第四代照明光源或绿色光源，具有高节能、利环保、寿命长、体积小、高亮度等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域；LED 灯作为一种新的照明用光源，正在逐渐得到大规模和大范围内的应用；LED 照明灯自身在节能，长寿，高能效，亮度方便可调节等方面的优异特性也符合现在倡导的低碳，环保的大趋势；目前，LED 照明在LED 背光，LED 广告灯，LED 幕墙，大功率LED 路灯，LED 节能灯及日光灯，LED 显示等领域得到广泛深入的应用；预计在未来几年内，LED 灯将可能逐渐进入家庭照明，室内外照明等领域，成为一种重要的照明光源。

决定LED 灯的性能和寿命的核心部分是LED 恒流驱动电路，LED 灯的寿命（光亮度衰减）与驱动电流的稳定性和电流纹波或杂讯息息相关，LED 灯的可靠性主要取决于驱动芯片的可靠性和各种安全保护措施；芯龙半导体作为专业的电源管理芯片设计者，提供一系列高压，大电流，高效率，高可靠性，高性价比的LED 恒流驱动芯片；在大电流LED 单片全集成恒流驱动芯片领域，芯龙处于全球范围内的业界领先地位。

芯龙半导体的一系列LED 驱动芯片支持市电，直流稳压电源，太阳能电池，电子变压器，交流变压器，蓄电池，车载电源等多种供电方式；输出恒流驱动LED 的功率从10W~100W全系列；LED 模组可以串联，并联，串并联结合等多种连接方式；电路拓朴支持降压，升压，升降压等多种结构。

上海芯龙半导体致力于开发耐高压、高效率、大电流、高可靠性、高性价比的单片开关模拟电源管理类集成电路，开发出一大批耐高压、高效率、大电流、高可靠性、高性价比的产品，逐步推向市场，可以应用于绝大部分供电的领域和应用。

LED恒流驱动PT4115PT4115是一款连续电感电流导通模式的降压恒流源,适合绿色照明LED灯的驱动电路.它具有较宽的直流8V到30V输入电压范围,击穿电压>45V,输出200~1200mA恒定直流,可满足驱动点亮1~7颗串联的大功率LED或N颗串并联的小功率LED,驱动恒流大小可按应用方案设定. PT4115采用频率抖动技术有效地改善EMI;采用从满量程向下到零的PWM调光;安全可靠;调光比可达5000:1;采用SOT89-5的封装;芯片的管芯(Die)可通过直接连通到封装外的金属板(Exposed PAD)散热;导热十分有效.PT4115内部设置了过温保护功能(TSD),以保证系统稳定可靠的工作.当IC芯片温度超出160℃,IC即会进入TSD保护状态并停止电流输出,而当温度低于140℃时,IC即会重新恢复至工作状态.PT4115可利用模拟调光的原理以及温度对LED电流的负反馈实现LED灯具动态温度控制,只要在调光端(DIM)加一热敏电阻或PN结即可.加上整流桥PT4115可应用于交流12V、24V供电的LED灯具.PT4115的应用十分简洁,周边零件仅四个. PT4115的工作效率高达97%,是真正的绿色驱动IC.PT4115广泛应用于使用LED灯的MR11、MR16、水灯、路灯等各类LED灯具. PT4115特点﹡输入电压:8~30V﹡输出电流:最大电流1.2A,﹡输出电流精度:±5%﹡高效率:最高97%﹡调光控制: 电压或脉宽调制﹡工作频率:1MHz﹡静态功耗:<60uA﹡内置LED开路保护,过温保护﹡抖频科技,能有效改善EMI﹡软启动功能﹡无铅制程﹡封装方式:SOT89-5PT4115应用﹡低压LED射灯代替卤素灯﹡车载LED灯﹡低压工业照明﹡LED备用灯﹡ILED灯饰﹡安全电压照明﹡液晶电视背光PT4115的特性• 高度集成DC/DC-Buck→Constant Current 功能.• 采用抖频技术有效降低EMI.频率抖动技术(Frequency Jitter)是一种从分散谐波干扰能量着手解决EMI问题的新方法.频率抖动技术是指开关电源的工作频率并非固定不变,而是周期性地由窄带变为宽带的方式来降低EMI,来减小电磁干扰的方法.• Vin=8-30V,击穿电压>45V ;Iout=1.2A.• 效率高达97%.• DIM调光由高向低调光,安全可靠.• 超低的关断电流.• ± 5%输出电流精度.• LED开路保护• 采用SOT89-5封装,有利于驱动芯片管芯的快速散热.• 周边应用电路简约,仅四个元器件,应用成本低.应用:MR11、MR16、水底灯、洗墙灯、泛光灯、应急灯、草坪灯、路灯、隧道灯...。

基于PT4115的LED照明灯系统设计作者：麻朋威来源：《科技视界》 2015年第16期麻朋威（中南大学机电工程学院，湖南长沙 410083）【摘要】本文设计了一种基于PT4115的控制大功率LED照明灯控制系统。

系统LED采用由PT4115构成的恒流源驱动电路进行驱动，采用STM32对PT4115进行控制能够实现亮度从0~100%可调，同时通过DS128B20温度传感器实时检测LED散热板的温度，调整输出可防止LED 温度过高，从而提高LED的使用寿命。

【关键词】PT4115；大功率LED；恒流源；STM32０引言随着LED技术的进步与效率提升，LED应用领域逐渐由背光及指示灯用途开始跨入照明领域。

LED照明由于具有高效节能、超长寿命、光线健康、绿色环保、发光效率高等优点[1]，目前正得到广泛的应用,大功率LED照明产业已成为举世瞩目的重大产业之一，并将不可避免地取代传统照明器件,因此设计一种高效率、高精度的LED驱动电路具有很重要的意义。

本文设计了一种基于STM32的LED照明系统,系统最大输出功率为3W，本设计采用3颗额定功率为1W的LED灯珠串联，以使得最大输出功率为3W，并在PT4115构成的恒流源作用下进行驱动，同时在以STM32为主控CPU及其外围电路的作用下可以实现亮度从0~100%可调。

同时能够对散热板温度进行检测，防止温度超过90℃，从而可以减小LED的光衰，提高LED的使用寿命。

１原理与设计１.1 驱动方案选型目前大功率LED的驱动方案主要有恒压源驱动和恒流源驱动两种[2]，图1所示为大功率LED工作时的伏安特性曲线[3]，从图中可以看出，流过LED的电流的微小变化会导致LED两端的电压产生很大的变化。

而LED的发光亮度是与流过它的正向电流成正比的[4]，若采用恒压源驱动，会由于恒压源输出电源的微小波动导致发光亮度发生变化，甚至出现闪烁，大大降低照明灯系统的实用性。

同时LED在工作过程中的伏安特性也并不是固定的，而是随温度变化的，所以电压恒定也不能保证电流恒定。

大功率LED的驱动电路设计梁计锋;尤国强;任华;梁瑞【摘要】LED(Light Emitting Diode)作为新一代绿色光源,具有节能、环保和光转换效率高等特点,在照明应用方面已广泛展开.尤其是大功率LED光源更是备受喜爱,由于LED光源不能直接用市电220v电压直接供电,需特殊电压供电,因此,需要专门的驱动电路来点亮LED.本论文主要介绍一种LED恒流驱动电路,其采用恒流芯片PT4115来实现对大功率LED的高效恒流驱动.此电路具有效率高、成本低,可靠,安全等优点,适合当今大功率LED驱动电路的市场发展前景.%LED(Light Emitting Diode) as a new generation of green light source, with energy saving, environmental protection and high efficiency of light conversion characteristics, has been widely used in lighting applications. In particular, high-power LED light source is much loved, because the LED light source can not be directly used for direct supply of electricity 220V voltage, the need for special voltage supply, therefore, the need for a dedicated driver circuit to light up LED. This paper introduces a LED constant current drive circuit, the constant current chip PT4115 to realize constant current drive of high power LED. This circuit has many advantages, such as high efficiency, low cost, reliability, security, and so on. It is suitable for the market development of high power LED drive circuit.【期刊名称】《电子测试》【年(卷),期】2017(000)008【总页数】3页(P12-14)【关键词】LED光源;驱动电路;恒流;PT4115【作者】梁计锋;尤国强;任华;梁瑞【作者单位】西安翻译学院,陕西西安,710105;西安翻译学院,陕西西安,710105;西安翻译学院,陕西西安,710105;西安翻译学院,陕西西安,710105【正文语种】中文LED(Light Emitting Diode)作为新一代绿色光源,具有节能、环保和光转换效率高等特点,在照明应用方面已广泛展开。

大功率LED的驱动电路的设计与实现摘要：LED（light emitting diode）即发光二极管，是一种用途广泛的固体发光光源，可以将电能转化为光能。

从消耗功率来讲，通常把毫瓦级LED称为小功率LED，把瓦级LED称为大功率LED。

LED 具有节能、环保、使用寿命长，体积小，使用低压直流电即可驱动，显色性高（不会对人的眼睛造成伤害）等优点，LED被广泛应用在背光源、照明、电子设备、显示屏、汽车等五大市场。

本设计采用恒流驱动方式作为LED 驱动电路，提出一种基于恒流驱动芯片PT4115的高效率的大功率LED恒流驱动解决方案。

该种驱动电路结构简单、效率高、成本低，非常适合当今的市场发展。

关键词：大功率LED ；驱动电路；Pulse Width Modulation（PWM）；PT4115The Design of Driver Circuit for High-Power LEDAbstract :LED means light emitting diode,which is a kind of solid shine the light source versatility, can convert electric power into light energy. From power consumption speaking,the mw grade LED called small power LED and the tile level LED called high power LED usually. LED has more advantages ,such as energy conservation, environmental protection, long service life, small size, eazy to drive using the low voltage dc, the high show color (not cause damage to the person's eye) and so on, and it is widely used in five big market including backlight source, lighting, electronic equipments, display screens, automobiles. This thesis mainly describes the realization of drive circuit by using constont current drive mode, and put forward a solution with high power LED constant current drive high-efficiently based on constont current drive chip PT4115. The driving circuit is simple, high efficiency and low cost, and is very suitable for today's market development.Key words:High power LED; Driving circuit; Pulse Width Modulation（PWM）；PT41150 引言20世纪90年代以来，由于越来越严重的能源危机和气候变暖问题，节能已经成为全球普遍关注的话题。
