单片机实验 实验三 定时器实验

一、实验目的1. 理解单片机定时器的工作原理和功能。

2. 掌握单片机定时器的编程方法，包括初始化、设置定时时间、启动定时器等。

3. 学会使用定时器实现定时功能，并通过实验验证其效果。

二、实验器材1. 单片机实验板2. 连接线3. 51单片机4. 计时器5. 示波器6. 电脑7. Keil软件三、实验原理定时器是单片机的一种重要外设，用于实现定时功能。

51单片机内部有两个定时器，分别为定时器0和定时器1。

定时器的工作原理是通过定时器计数器对机器周期进行计数，当计数器达到设定值时，定时器溢出，并产生中断请求。

定时器0和定时器1都具有四种工作模式，分别为：1. 模式0：13位定时器/计数器2. 模式1：16位定时器/计数器3. 模式2：8位自动重装模式4. 模式3：两个8位计数器本实验采用定时器0工作在模式1，实现50ms的定时功能。

四、实验步骤1. 将单片机实验板连接到电脑，并启动Keil软件。

2. 创建一个新的项目，并添加51单片机头文件（reg51.h）。

3. 编写定时器初始化函数，设置定时器0工作在模式1，并设置定时时间为50ms。

4. 编写定时器中断服务函数，用于处理定时器溢出事件。

5. 编写主函数，设置定时器中断，并启动定时器。

6. 编译并下载程序到单片机实验板。

7. 使用示波器观察定时器0的溢出信号。

五、实验代码```c#include <reg51.h>#define TIMER0_MODE1 0x01// 定时器0初始化函数void Timer0_Init() {TMOD &= 0xF0; // 清除定时器0模式位TMOD |= TIMER0_MODE1; // 设置定时器0工作在模式1TH0 = 0xFC; // 设置定时器0高8位初值TL0 = 0x18; // 设置定时器0低8位初值ET0 = 1; // 开启定时器0中断EA = 1; // 开启总中断TR0 = 1; // 启动定时器0}// 定时器0中断服务函数void Timer0_ISR() interrupt 1 {TH0 = 0xFC; // 重新加载定时器0高8位初值TL0 = 0x18; // 重新加载定时器0低8位初值// ... (其他处理)}void main() {Timer0_Init(); // 初始化定时器0while(1) {// ... (其他处理)}}```六、实验结果与分析1. 编译并下载程序到单片机实验板，使用示波器观察定时器0的溢出信号，可以看到定时器0每隔50ms产生一个溢出信号。

单片机定时器实验报告
单片机定时器实验报告
简介
•实验名称：单片机定时器实验
•实验目的：掌握单片机中定时器的工作原理及使用方法•实验设备：单片机开发板、电源等
实验内容
1.单片机定时器的基本概念和原理
2.单片机定时器的分类和特点
3.实验步骤和流程
–步骤1：搭建实验电路
–步骤2：编写单片机程序
–步骤3：下载程序到单片机
–步骤4：观察定时器的工作情况
4.实验结果和分析
实验结果
•在实验过程中，我们成功搭建了单片机定时器实验电路，并编写了相应的程序。

通过下载程序到单片机，观察到定时器按照预设
的时间间隔产生中断，并执行相应的任务。

•实验结果表明，我们掌握了单片机定时器的使用方法，可以实现定时功能。

实验分析
•单片机定时器是一种重要的计时和控制设备，广泛应用于各种电子设备中。

•通过本次实验，我们深入了解了单片机定时器的工作原理和使用方法，对于日后的电子设计和开发有着重要的意义。

实验总结
•通过本次实验，我们学习了单片机定时器的基本知识，掌握了单片机定时器的使用方法，并成功实现了定时功能。

•在实验过程中，我们发现了一些问题，并通过调试和修改程序进行了解决。

这对我们提高了动手实践和问题解决能力有很大帮助。

•通过本次实验，我们对于单片机定时器有了更深入的了解，为今后的学习和应用打下了坚实的基础。

参考资料
•《单片机原理与应用》
•单片机实验教材及课件。

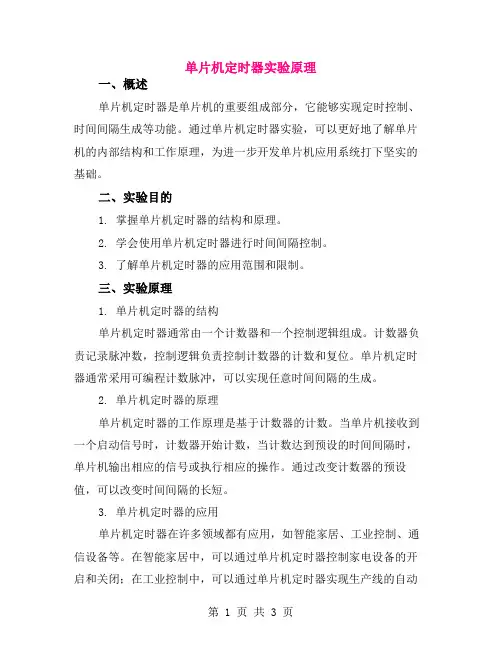

单片机定时器实验原理一、概述单片机定时器是单片机的重要组成部分，它能够实现定时控制、时间间隔生成等功能。

通过单片机定时器实验，可以更好地了解单片机的内部结构和工作原理，为进一步开发单片机应用系统打下坚实的基础。

二、实验目的1. 掌握单片机定时器的结构和原理。

2. 学会使用单片机定时器进行时间间隔控制。

3. 了解单片机定时器的应用范围和限制。

三、实验原理1. 单片机定时器的结构单片机定时器通常由一个计数器和一个控制逻辑组成。

计数器负责记录脉冲数，控制逻辑负责控制计数器的计数和复位。

单片机定时器通常采用可编程计数脉冲，可以实现任意时间间隔的生成。

2. 单片机定时器的原理单片机定时器的工作原理是基于计数器的计数。

当单片机接收到一个启动信号时，计数器开始计数，当计数达到预设的时间间隔时，单片机输出相应的信号或执行相应的操作。

通过改变计数器的预设值，可以改变时间间隔的长短。

3. 单片机定时器的应用单片机定时器在许多领域都有应用，如智能家居、工业控制、通信设备等。

在智能家居中，可以通过单片机定时器控制家电设备的开启和关闭；在工业控制中，可以通过单片机定时器实现生产线的自动化控制；在通信设备中，可以通过单片机定时器实现时间戳的生成和数据传输的时间控制。

四、实验步骤1. 准备实验器材和软件环境，包括单片机、定时器芯片、编程器、开发板等。

2. 连接实验设备，并调试确保连接正常。

3. 编写实验程序，并上传到单片机中。

4. 观察并记录实验结果，分析误差原因。

5. 根据实验结果，调整程序参数，进行多次实验，直到达到满意的效果。

五、实验注意事项1. 实验过程中要保持设备连接的稳定性，避免意外断开。

2. 编程和调试过程中要确保程序正确，避免误操作导致设备损坏。

3. 注意观察实验现象，及时记录实验数据，分析实验结果。

4. 实验结束后，要清理实验现场，确保设备复位。

六、实验结果分析通过实验，我们能够得到较为准确的时间间隔控制结果。

实验三流水灯实验（I/O口和定时器实验）一、实验目的1．学会单片机I/O口的使用方法和定时器的使用方法；2．掌握延时子程序的编程方法、内部中断服务子程序的编程方法；3．学会使用I/O口控制LED灯的应用程序设计。

二、实验内容1．控制单片机P1口输出，使LED1~LED8右循环轮流点亮（即右流水），间隔时间为100毫秒。

2．控制单片机P1口输出，使LED1~LED8左循环轮流点亮（即左流水），间隔时间为100毫秒。

3．使用K1开关控制上面LED灯的两种循环状态交替进行；4. 用定时器使P1口输出周期为100ms的方波，使LED闪烁。

5．使用定时器定时，使LED灯的两种循环状态自动交替，每一种状态持续1.6秒钟（选作）。

三、实验方法和步骤1．硬件电路设计使用实验仪上的E1、E5和E7模块电路，把E1区的JP1（单片机的P1口）和E5区的8针接口L1~L8（LED的驱动芯片74HC245的输入端）连接起来，P1口就可以控制LED 灯了。

当P1口上输出低电平“0”时，LED灯亮，反之，LED灯灭。

E7区的K1开关可以接单片机P3.0口，用P3.0口读取K1开关的控制信号，根据K1开关的状态（置“1”还是置“0”），来决定LED进行左流水还是右流水。

综上，画出实验电路原理图。

2．程序设计实验1和实验2程序流程图如图3-1实验3程序流程图如图3-2所示。

图3-1 实验1,2程序流程图图3-2 实验3程序流程图实验4程序流程图如图3-3，3-4所示。

实验5程序流程图如图3-5，3-6所示。

图3-5 实验5主程序流程图图3-6 定时器中断服务子程序流程图图3-4 定时器中断服务子程序流程图图3-3 实验4主程序流程图编程要点：（1）Pl，P3口为准双向口，每一位都可独立地定义为输入或输出，在作输入线使用前，必须向锁存器相应位写入“1”，该位才能作为输入。

例如：MOV P1,A; P1口做输出MOV P1,#0FFHMOV A，P1;P1口做输入SETB P3.0MOV C,P3.1;从P3.1口读入数据（2）每个端口对应着一个寄存器，例：P1→90H(P1寄存器地址)；P3→B0H(P3寄存器地址)；寄存器的每一位对应着一个引脚，例：B0H.0→P3.0（3）对寄存器写入“0”、“1”，对应的外部引脚则输出“低电平”、“高电平”。

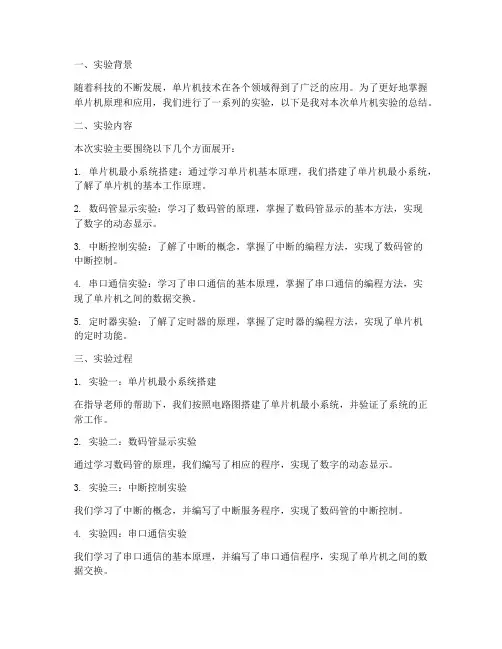

一、实验背景随着科技的不断发展，单片机技术在各个领域得到了广泛的应用。

为了更好地掌握单片机原理和应用，我们进行了一系列的实验，以下是我对本次单片机实验的总结。

二、实验内容本次实验主要围绕以下几个方面展开：1. 单片机最小系统搭建：通过学习单片机基本原理，我们搭建了单片机最小系统，了解了单片机的基本工作原理。

2. 数码管显示实验：学习了数码管的原理，掌握了数码管显示的基本方法，实现了数字的动态显示。

3. 中断控制实验：了解了中断的概念，掌握了中断的编程方法，实现了数码管的中断控制。

4. 串口通信实验：学习了串口通信的基本原理，掌握了串口通信的编程方法，实现了单片机之间的数据交换。

5. 定时器实验：了解了定时器的原理，掌握了定时器的编程方法，实现了单片机的定时功能。

三、实验过程1. 实验一：单片机最小系统搭建在指导老师的帮助下，我们按照电路图搭建了单片机最小系统，并验证了系统的正常工作。

2. 实验二：数码管显示实验通过学习数码管的原理，我们编写了相应的程序，实现了数字的动态显示。

3. 实验三：中断控制实验我们学习了中断的概念，并编写了中断服务程序，实现了数码管的中断控制。

4. 实验四：串口通信实验我们学习了串口通信的基本原理，并编写了串口通信程序，实现了单片机之间的数据交换。

5. 实验五：定时器实验我们了解了定时器的原理，并编写了定时器程序，实现了单片机的定时功能。

四、实验心得1. 通过本次实验，我对单片机的基本原理和应用有了更深入的了解。

2. 在实验过程中，我学会了如何搭建单片机最小系统，掌握了数码管、中断、串口通信和定时器等模块的编程方法。

3. 在实验过程中，我遇到了许多问题，通过查阅资料、请教老师和同学，我学会了如何解决这些问题，提高了自己的动手能力和解决问题的能力。

4. 本次实验让我认识到理论与实践相结合的重要性，只有将所学知识运用到实际中，才能真正掌握单片机技术。

五、总结本次单片机实验让我受益匪浅，通过实验，我不仅掌握了单片机的基本原理和应用，还提高了自己的动手能力和解决问题的能力。

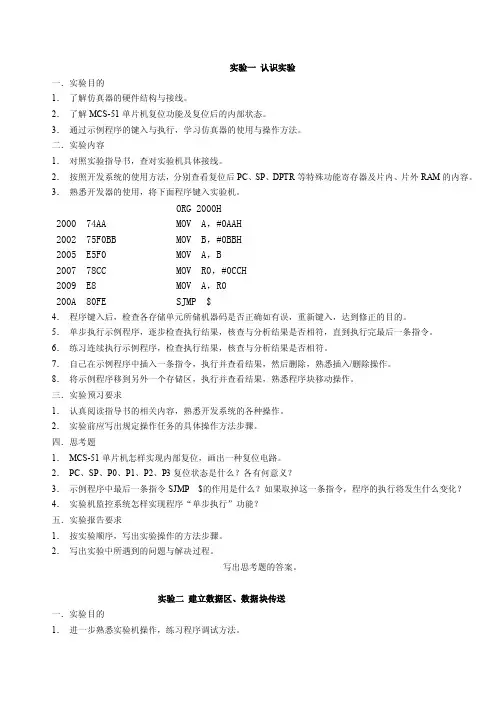

实验一认识实验一．实验目的1．了解仿真器的硬件结构与接线。

2．了解MCS-51单片机复位功能及复位后的内部状态。

3．通过示例程序的键入与执行，学习仿真器的使用与操作方法。

二．实验内容1．对照实验指导书，查对实验机具体接线。

2．按照开发系统的使用方法，分别查看复位后PC、SP、DPTR等特殊功能寄存器及片内、片外RAM的内容。

3．熟悉开发器的使用，将下面程序键入实验机。

ORG 2000H2000 74AA MOV A，#0AAH2002 75F0BB MOV B，#0BBH2005 E5F0 MOV A，B2007 78CC MOV R0，#0CCH2009 E8 MOV A，R0200A 80FE SJMP $4．程序键入后，检查各存储单元所储机器码是否正确如有误，重新键入，达到修正的目的。

5．单步执行示例程序，逐步检查执行结果，核查与分析结果是否相符，直到执行完最后一条指令。

6．练习连续执行示例程序，检查执行结果，核查与分析结果是否相符。

7．自己在示例程序中插入一条指令，执行并查看结果，然后删除，熟悉插入/删除操作。

8．将示例程序移到另外一个存储区，执行并查看结果，熟悉程序块移动操作。

三．实验预习要求1．认真阅读指导书的相关内容，熟悉开发系统的各种操作。

2．实验前应写出规定操作任务的具体操作方法步骤。

四．思考题1．MCS-51单片机怎样实现内部复位，画出一种复位电路。

2．PC、SP、P0、P1、P2、P3复位状态是什么？各有何意义？3．示例程序中最后一条指令SJMP $的作用是什么？如果取掉这一条指令，程序的执行将发生什么变化？4．实验机监控系统怎样实现程序“单步执行”功能？五．实验报告要求1．按实验顺序，写出实验操作的方法步骤。

2．写出实验中所遇到的问题与解决过程。

写出思考题的答案。

实验二建立数据区、数据块传送一．实验目的1．进一步熟悉实验机操作，练习程序调试方法。

2．理解并掌握建立数据区与数据块传送程序。

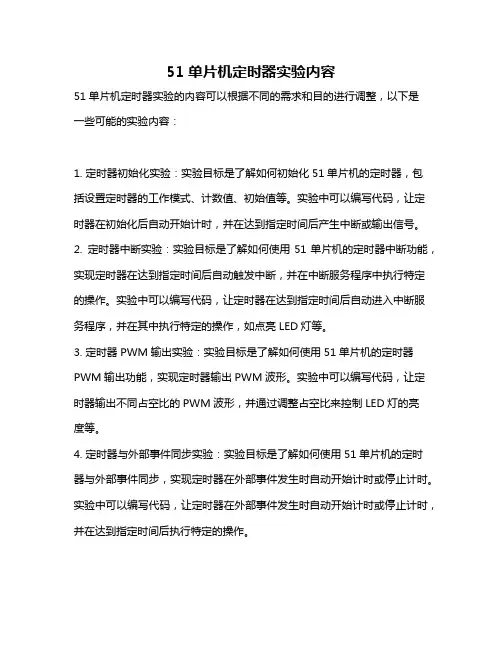

51单片机定时器实验内容
51单片机定时器实验的内容可以根据不同的需求和目的进行调整，以下是
一些可能的实验内容：
1. 定时器初始化实验：实验目标是了解如何初始化51单片机的定时器，包括设置定时器的工作模式、计数值、初始值等。

实验中可以编写代码，让定时器在初始化后自动开始计时，并在达到指定时间后产生中断或输出信号。

2. 定时器中断实验：实验目标是了解如何使用51单片机的定时器中断功能，实现定时器在达到指定时间后自动触发中断，并在中断服务程序中执行特定的操作。

实验中可以编写代码，让定时器在达到指定时间后自动进入中断服务程序，并在其中执行特定的操作，如点亮LED灯等。

3. 定时器PWM输出实验：实验目标是了解如何使用51单片机的定时器PWM输出功能，实现定时器输出PWM波形。

实验中可以编写代码，让定时器输出不同占空比的PWM波形，并通过调整占空比来控制LED灯的亮
度等。

4. 定时器与外部事件同步实验：实验目标是了解如何使用51单片机的定时器与外部事件同步，实现定时器在外部事件发生时自动开始计时或停止计时。

实验中可以编写代码，让定时器在外部事件发生时自动开始计时或停止计时，并在达到指定时间后执行特定的操作。

以上是一些常见的51单片机定时器实验内容，通过这些实验可以深入了解51单片机的定时器工作原理和用法，并提高编程技能和硬件控制能力。

51单片机实验报告一、引言51单片机是一种广泛应用于嵌入式系统开发的微控制器芯片。

本实验旨在通过对51单片机的实验研究，加深对该芯片的理解和应用。

二、实验一：LED灯闪烁控制本实验通过编写程序，控制51单片机上的LED灯以特定的频率闪烁。

为了实现这个目标，我们首先需要了解51单片机的引脚布局，确定LED灯的连接方式。

然后，通过编写相应的汇编程序，控制引脚的电平变化，从而实现LED灯的闪烁。

三、实验二：数码管显示数码管是一种常见的输出设备，通过控制引脚的输出来显示特定的数字。

本实验中，我们通过编写程序，实现通过51单片机控制数码管的显示。

通过对数码管的驱动原理和编程的学习，我们可以灵活地控制数码管的显示内容和频率。

四、实验三：蜂鸣器发声蜂鸣器是一种常见的声音输出设备，通过控制引脚的输出来产生特定的声音。

本实验中，我们通过编写程序，实现通过51单片机控制蜂鸣器的发声。

通过学习蜂鸣器的驱动原理和编程，我们可以根据需要产生不同频率和节奏的声音。

五、实验四：温湿度检测温湿度检测是一种常见的环境监测需求。

本实验中，我们通过引入温湿度传感器，实现通过51单片机获取环境的温度和湿度信息。

通过编写程序和读取传感器的数据，我们可以实时监测环境的温湿度，并进行相应的控制和反馈。

六、实验五：红外遥控红外遥控是一种常见的无线通信方式，通过发送和接收红外信号来实现远程控制。

本实验中，我们通过引入红外发射和接收模块，实现通过51单片机进行红外遥控。

通过编写相应的程序，设置红外遥控的编码和解码方式，我们可以实现对外部设备的遥控操作。

七、实验六：定时器应用定时器是51单片机中的重要模块，它可以实现定时和计数等功能。

本实验中，我们通过学习定时器的工作原理和编程，实现通过51单片机进行定时和计数的应用。

通过编写相应的程序和设置定时器的参数，我们可以实现不同的定时和计数功能，满足各种需要。

八、实验七：串口通信串口通信是一种常见的数据通信方式，通过串口接口发送和接收数据。

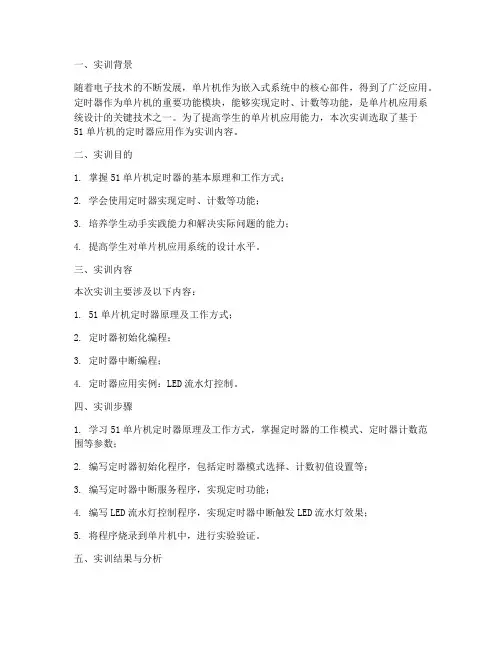

一、实训背景随着电子技术的不断发展，单片机作为嵌入式系统中的核心部件，得到了广泛应用。

定时器作为单片机的重要功能模块，能够实现定时、计数等功能，是单片机应用系统设计的关键技术之一。

为了提高学生的单片机应用能力，本次实训选取了基于51单片机的定时器应用作为实训内容。

二、实训目的1. 掌握51单片机定时器的基本原理和工作方式；2. 学会使用定时器实现定时、计数等功能；3. 培养学生动手实践能力和解决实际问题的能力；4. 提高学生对单片机应用系统的设计水平。

三、实训内容本次实训主要涉及以下内容：1. 51单片机定时器原理及工作方式；2. 定时器初始化编程；3. 定时器中断编程；4. 定时器应用实例：LED流水灯控制。

四、实训步骤1. 学习51单片机定时器原理及工作方式，掌握定时器的工作模式、定时器计数范围等参数；2. 编写定时器初始化程序，包括定时器模式选择、计数初值设置等；3. 编写定时器中断服务程序，实现定时功能；4. 编写LED流水灯控制程序，实现定时器中断触发LED流水灯效果；5. 将程序烧录到单片机中，进行实验验证。

五、实训结果与分析1. 定时器初始化编程：根据实训要求，设置了定时器模式、计数初值等参数，实现了定时器定时功能；2. 定时器中断编程：编写了定时器中断服务程序，实现了定时器中断触发功能；3. LED流水灯控制：通过定时器中断触发，实现了LED流水灯效果，验证了定时器应用实例的正确性。

在实训过程中，遇到以下问题及解决方法：1. 定时器计数初值设置错误：通过查阅资料，了解了定时器计数初值的计算方法，正确设置了计数初值；2. 定时器中断服务程序编写错误：通过分析程序，发现中断服务程序中存在逻辑错误，修改后程序运行正常。

六、实训心得通过本次实训，我深刻认识到以下内容：1. 定时器在单片机应用系统中的重要作用，掌握了定时器的基本原理和工作方式；2. 编程过程中，要注重代码的可读性和可维护性，提高编程效率；3. 在遇到问题时，要善于查阅资料，分析问题原因，并采取有效措施解决问题；4. 实训过程中，要注重理论与实践相结合，提高动手实践能力。

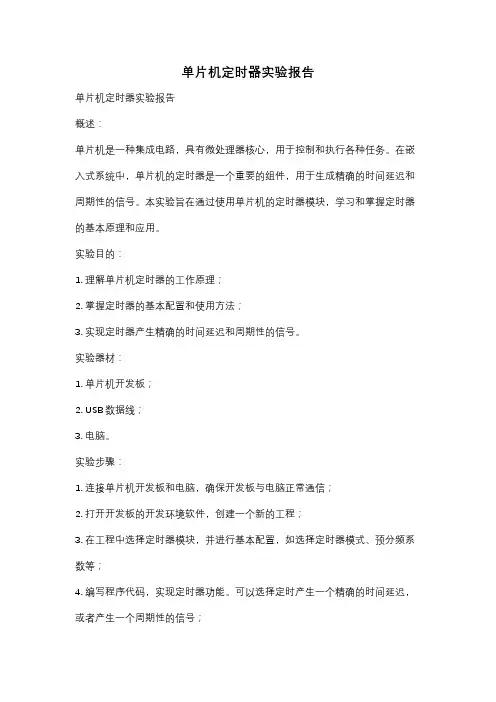

单片机定时器实验报告单片机定时器实验报告概述：单片机是一种集成电路，具有微处理器核心，用于控制和执行各种任务。

在嵌入式系统中，单片机的定时器是一个重要的组件，用于生成精确的时间延迟和周期性的信号。

本实验旨在通过使用单片机的定时器模块，学习和掌握定时器的基本原理和应用。

实验目的：1. 理解单片机定时器的工作原理；2. 掌握定时器的基本配置和使用方法；3. 实现定时器产生精确的时间延迟和周期性的信号。

实验器材：1. 单片机开发板；2. USB数据线；3. 电脑。

实验步骤：1. 连接单片机开发板和电脑，确保开发板与电脑正常通信；2. 打开开发板的开发环境软件，创建一个新的工程；3. 在工程中选择定时器模块，并进行基本配置，如选择定时器模式、预分频系数等；4. 编写程序代码，实现定时器功能。

可以选择定时产生一个精确的时间延迟，或者产生一个周期性的信号；5. 将程序代码下载到单片机开发板中，并运行程序；6. 观察实验结果，验证定时器的工作是否符合预期。

实验结果：经过实验，我们成功实现了单片机定时器的功能。

通过设置定时器的工作模式和预分频系数，我们可以生成精确的时间延迟和周期性的信号。

实验结果与预期一致，证明了定时器的可靠性和准确性。

实验总结：通过本次实验，我们深入了解了单片机定时器的原理和应用。

定时器作为嵌入式系统中的重要组件，具有广泛的应用前景。

掌握定时器的基本配置和使用方法，对于开发嵌入式系统和实现各种功能非常重要。

通过实验，我们不仅学到了理论知识，还掌握了实际操作的技巧和经验。

然而，单片机定时器的应用不仅仅局限于时间延迟和周期性信号的生成。

在实际工程中，定时器还可以用于测量脉冲宽度、频率计数、PWM波形生成等。

因此，我们在以后的学习和工作中，应该进一步探索和应用定时器的其他功能，以满足不同场景下的需求。

总之，单片机定时器是嵌入式系统中不可或缺的组件之一。

通过本次实验，我们对定时器的原理和应用有了更深入的了解。

实验三：定时器实验一、实验要求由8031内部定时器具1，按方式1工作，即作为16位定时器使用每0.05秒钟T1溢出中断一次。

P1口的P1.0-P1.7分别接8个发光二极管。

要求编写程序模拟一时序控制装置。

开机后第一秒钟L0,L2亮，第二秒钟L1,L3亮，第三秒钟L4,L6亮，第四秒钟L5,L7亮，第7秒钟八个二极管全亮，第八秒钟全灭，以后又从头开始，一直循环下去。

二、实验目的1．学习8031内部部计数器的使用和编程方法。

2．进一步掌握中断程序的编程方法。

三、实验电路及连线P1.0-P1.7接L0-L7。

四、实验程序//---定时器实验---//-----头文件引用-----#include<reg51.h>#include<absacc.h>//-----宏声明-----#define uchar unsigned charuchar idata LED[8]={0xfa,0xf5,0xaf,0x5f,0xaa,0x55,0x00,0xff};//显示常数表uchar times=20; //延时一秒的常数uchar status=0;//-----定时器-----void int1() interrupt 3{TR1=0; //关中断TL1=0x00; //延时50mS常数TH1=0x4b;TR1=1; //开中断times=(times-1);if(times==0){times=20; //延时一秒的常数P1=LED[status]; //送P1口显示status=((status+1)&0x07);}}//-----主程序-----void main(){TMOD=0x10; //置T1为方式1TL1=0x00; //延时50mS的时间常数TH1=0x4b;TR1=1;ET1=1;EA=1; //开中断while(1);}ORG 0000HAJMP STARTORG 001BH ;T1中断入口地址AJMP INT_T1ORG 0100HSTART:MOV SP,#60HMOV TMOD,#10H ;置T1为方式1MOV TL1,#00H ;延时50mS的时间常数MOV TH1,#4BHMOV R0,#00HMOV R1,#20SETB TR1SETB ET1SETB EA;开中断SJMP $INT_T1: ;T1中断服务子程序PUSH ACC ;保护现场PUSH PSWPUSH DPLPUSH DPHCLR TR1 ;关中断MOV TL1,#00H ;延时50mS常数MOV TH1,#4BHSETB TR1 ;开中断DJNZ R1,EXITMOV R1,#20 ;延时一秒的常数MOV DPTR,#DA TA1 ;置常数表基址MOV A,R0 ;置常数表偏移量MOVC A,@A+DPTR ;读常数表MOV P1,A;送P1口显示INC R0ANL 00,#07HEXIT:POP DPH ;恢复现场POP DPLPOP PSWPOP ACCRETI;LED显示常数表DA TA1: DB 0FAH,0F5H,0AFH,05FH,0AAH,55H,00H,0FFH END。

学生姓名：学号：专业班级：实验类型：□ 验证□ 综合□ 设计□ 创新实验日期：实验成绩：实验一 I/O 口输入、输出实验地点：基础实验大楼A311一、实验目的掌握单片机P1口、P3口的使用方法。

二、实验内容以P1 口为输出口，接八位逻辑电平显示，LED 显示跑马灯效果。

以P3 口为输入口，接八位逻辑电平输出，用来控制跑马灯的方向。

三、实验要求根据实验内容编写一个程序，并在实验仪上调试和验证。

四、实验说明和电路原理图P1口是准双向口，它作为输出口时与一般的双向口使用方法相同。

由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止。

因为内部上拉电阻阻值是20K～40K，故不会对外部输入产生影响。

若不先对它置高，且原来是低电平，则MOS管导通，读入的数据是不正确的。

本实验需要用到CPU模块（F3区）和八位逻辑电平输出模块（E4区）和八位逻辑电平显示模块（B5区）。

2学生姓名：学号：专业班级：实验类型：□ 验证□ 综合□ 设计□ 创新实验日期：实验成绩：五、实验步骤1）系统各跳线器处在初始设置状态。

用导线连接八位逻辑电平输出模块的K0 到CPU 模块的RXD（P3.0 口）；用8 位数据线连接八位逻辑电平显示模块的JD4B 到CPU 模块的JD8(P1 口)。

2）启动PC 机，打开THGMW-51 软件，输入源程序，并编译源程序。

编译无误后，下载程序运行。

3）观察发光二极管显示跑马灯效果，拨动K0 可改变跑马灯的方向。

六、实验参考程序本实验参考程序:；//******************************************************************；文件名: Port for MCU51；功能: I/O口输入、输出实验；接线: 用导线连接八位逻辑电平输出模块的K0到CPU模块的RXD（P3.0口）；；用8位数据线连接八位逻辑电平显示模块的JD2B到CPU模块的JD8(P1口)。

西南科技大学实验报告课程名称：单片机原理及应用A实验名称：中断、定时器/计数器实验姓名：学号:班级：生医1401指导教师：雷华军西南科技大学信息工程学院制实验题目数码管动态扫描显示驱动、键盘动态扫描驱动一、实验目的1、熟练巩固单片机开发环境KEIL界面的相关操作和PROTUES仿真软件的操作，会使用HEX文件进行单片机的仿真。

2、了解定时器的原理和四种工作方式的使用方法，学习定时器的相关应用，包括产生信号和计数，利用定时器进行延时等。

3、进一步掌握熟练单个数码管以及多位数码管的显示原理，学会将0~1000的数字进行显示。

4、掌握利用单片机产生矩形方脉冲的相关原理。

二、实验原理1、定时器结构和原理图①上图①为定时器T0、T1的结构，其中振荡器经12分频后作为定时器的时钟脉冲，T为外部计数脉冲输入端，通过开关K1选择。

反相器，或门，与门共同构成启/停控制信号。

TH 和TL为加1计数器，TF为中断标志。

每接收到一个脉冲，加1计数器自动加1，当计数器中的数被加为0时产生溢出标志，TF将被置1。

计数器工作方式的选择和功能的实现需要配置相应的寄存器TMOD和TCON。

2、定时器工作方式定时器共有四种工作方式分别为方式0——方式3。

方式0：13位计数器，最大计数值为213个脉冲。

方式1：16位计数器，最大计数值为216个脉冲。

方式2：8位自动重装计数器。

该方式下，TL进行计数工作，TH用于存放计数初值，当产生溢出中断请求时会自动将TH中的初值重新装入TL，以使计数器继续工作。

方式3：仅限于T0计数器，在方式3下，T0计数器被分成两个独立的8为计数器TL0和TH0。

3、定时器间隔1ms产生一个脉冲利用单片机1 P3.0口进行脉冲的输出，通过定时器进行端口定时控制，实现每1ms高低电平变换。

就可以实现一个占空比为50%的矩形脉冲输出。

对于定时器的定时功能实现，需要进行定时器模式选择，定时器初值设定。

4、利用中断进行脉冲的计数将单片机1 P3.0口输出的脉冲连接到单片机2的中断INT0口P3.2，通过脉冲的高低电平变换触发中断0，进行脉冲个数的计数。

课程名称：单片机实验题目：实验三定时实验学生姓名：专业：电子信息科学与技术班级：学号：指导教师：张涛实验三 定时器实验一、实验目的1、掌握单片机系统定时器断的原理及使用方法。

二、实验原理 （一）、单片机定时器/计数器的结构 1．定时器/计数器组成框图8051单片机内部有两个16位的可编程定时器/计数器，称为定时器0（T0）和定时器1（T1），可编程选择其作为定时器用或作为计数器用。

此外，工作方式、定时时间、计数值、启动、中断请求等都可以由程序设定，其逻辑结构如图所示。

_____INT1(P3.3)_____INT0(P3.2)T1（P3.5）T0（P3.4）图 8051定时器/计数器逻辑结构图由图可知，8051定时器/计数器由定时器 T0、定时器T1、定时器方式寄存器TMOD 和定时器控制寄存器TCON 组成。

2．定时/计数器的方式寄存器和控制寄存器定时/计数器的初始化通过定时/计数器的方式寄存器TMOD 和控制寄存器TCON 完成。

1）定时/计数器方式寄存器TMODTMOD 为T1、T2的工作方式寄存器，其格式如下：TMOD D7 D6 D5 D4 D3 D2 D1 D0(89H) TMOD 的低 （1（2）T /C ：功能选择位。

0/C =时，设置为定时器工作方式；1/C =时，设置为计数器工作方式。

（3）GATE ：门控位。

当GA TE=0时，软件控制位TR0或TR1置1即可启动定时器；当GATE=1时，软件控制位TR0或TR1须置1，同时还须0INT （P3.2）或1INT （P3.3）为高电平方可启动定时器，即允许外中断0INT 、1INT 启动定时器。

TMOD 不能位寻址，只能用字节指令设置定时器工作方式，高4位定义T1，低4位定义T0。

复位时，TMOD 所有位均置0。

2）定时器/计数器控制寄存器TCONTCON 的作用是控制定时器的启动、停止，标志定时器的溢出和中断情况。

定时器控制字TCON 的格式如下：TCON （88H ） 8FH 8EH 8DH 8CH 8BH 8AH 89H 88H（1） TCON.7 TF1：定时器1溢出标志位。

单片机原理实验报告学生姓名所在班级实验日期实验组成员实验成绩2014.5.15实验三、定时器Timer A/B【实验目的】1. 熟悉μ’nSP™IDE集成开发环境的使用方法；1. 通过实验熟悉定时器Timer A/B 的工作原理。

2. 掌握预置数单元P_TimerA/B_Data 和定时控制单元P_TimerA/B_Ctrl 的设置方法3. 掌握定时器Timer A/B 的编程方法。

【实验设备】1. 装有Windows 系统和µ’nSP™ IDE 集成开发环境的PC 机一台，µ’nSP™十六位单片机实验箱一个，示波器一台。

2. 本实验用到的实验箱硬件模块为：SPCE061A 核心及周边电路模块（包含32 个I/O 口），发光二极管电路模块。

【实验要求】1. 编程要求：编写一个汇编语言程序。

2. 实现功能：设置不同的计数初值、不同的占空比和不同的时钟源，IOB8 同时和一个发光二极管和示波器连接，用户可以通过观察二极管点亮的持续时间和熄灭持续的时间，通过示波器观察信号波形的占空比变化和频率。

3. 实验现象：计数初值不同、占空比不同、时钟源不同，发光二极管的亮灭状态变化就不同。

【实验原理】TimerA 和TimerB 定时器启动后，在预置数单元P_TimerA_Data 或P_TimerB_Data 内置入一个计数初值N 后，在所选的时钟源频率下开始向计数增加的方向计数N+1，N+2，……FFFEH，当计数到FFFFH 后，再来一个计数时钟则溢出到0000H，这时的计数时间为（FFFF-N）*1/（TimerA 或者TimerB 的时钟源频率）。

比如，当启动TimerA 定时器后，TimerA 时钟源频率选择为1024Hz，计数初值设置为0xF7FF，则它的计数时间为（FFFF-F7FF）*1/1024=2s。

产生溢出时，一方面，如果已经打开TimerA 或者TimerB中断，会产生中断请求信号TA_TimeOut_INT 或TB_TimeOut_INT，被CPU 响应后执行相应的中断服务程序。

实验三、定时器/计数器实验报告一、实验内容1、编写单片机程序，用T0作定时器产生周期为1秒的方波（用查询方式编程），从P3.6，P3.7口输出，将P3.7接到示波器显示该方波波形；用T1作计数器对从P3.6输出的方波进行计数，计数结果通过P１口输出到发光二极管显示。

（计算机仿真）2、编写单片机程序，用T0作定时器产生周期为1秒的方波（用查询方式编程），从P3.6，P3.7口输出，将P3.6输出的方波接到P3.5口通过T1作计数器对该方波进行计数，计数值由LED显示,用存储示波器显示P3.7输出的方波。

（实验台验证）3、设计一个60秒计时器，秒计时结果用两位LED数码管显示。

（计算机仿真）二、实验仿真图（1）脉冲计数实验程序ORG 0000HBEGIN:MOV TMOD,#51H MOV TL0,#0F0HMOV TH0,#0DBHMOV TH1,#00HMOV TL1,#00HMOV P1,#00HMOV P0,#00HMOV P2,#00HMOV R3,#00HMOV R4,#00HSETB TR0SETB TR1S1: MOV R1,#33HMOV A,R4MOV R5,TL1ADD A,R5MOV P1,AMOV R2,TL1CJNE R2,#10,S2MOV TH1,#00HMOV TL1,#00HINC R3MOV A,R3MOV DPTR,#TAB1MOVC A,@A+DPTRMOV P2,AMOV P0,#3FHMOV A,R3MOV B,#0AHMUL ABMOV R4,AMOV P1,R4AJMP NEXTS2: MOV R1,#33HMOV DPTR,#TAB1MOV A,TL1MOVC A,@A+DPTRMOV P0,AAJMP NEXT LOOP: JBC TF0,NEXT AJMP LOOPNEXT: MOV TL0,#0F0HMOV TH0,#0DBHDJNZ R1,LOOPCPL P3.6CPL P3.7AJMP S1TAB1:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH;（SW3，SW4为：00） END（2）60秒定时器实验程序ORG 0000HBEGIN:MOV TMOD,#51HTL0,#0F0HMOVMOVTH0,#0DBHTH1,#00HMOVTL1,#00HMOVR3,#00HMOVP0,#00HMOVP2,#00HMOVSETBTR0TR1SETBS1: MOV R1,#33HR2,TL1MOVR2,#10,S2CJNETH1,#00HMOVTL1,#00HMOVR3INCR3,#06H,S4CJNER3,#00HMOVS4: MOV A,R3DPTR,#TAB1MOVA,@A+DPTRMOVCP2,AMOVMOVP0,#3FHNEXTAJMPS2: MOV R1,#33HDPTR,#TAB1MOVA,TL1MOVA,@A+DPTRMOVCMOVP0,ANEXTAJMPLOOP: JBC TF0,NEXTLOOPAJMPNEXT: MOV TL0,#0F0HTH0,#0DBHMOVR1,LOOPDJNZP3.6CPLCPLP3.7S1AJMPTAB1:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH END。

单片机原理与应用实验报告学院（部）：专业：学生姓名：班级：学号：最终评定成绩：实验一存储器读写一、实验目的：1、掌握寄存器、存储器读写等汇编指令；2、掌握编程软件编辑、编译、调试等基本操作。

二、实验仪器设备1．PC机，1台2．WAVE软件开发系统三、实验内容及步骤：1、将下面的汇编程序输入到W A VE集成开发软件中ORG 0000HSJMP STARTORG 0030HSTART:MOV R0,#07HMOV 70H,#08HMOV R1,#70HMOV DPTR,#2000HLOOP:MOVX A,@R1MOVX A,@DPTRINC R1INC ADJNZ R7,LOOPSJMP $END2、选择菜单“仿真器”→“仿真器设置”，按下图所示完成软件初始设置。

3、选择菜单“项目”下“编译”，编译通过后，选择“单步运行”，观察记录寄存器（R0、R1）、累加器（A）、程序状态字（PSW）、外部存储器（2000H单元）、I/O端口（P1）的数据变化。

四、源程序源程序：ORG 0000H ;定义起始地址SJMP STARTORG 0030HSTART:MOV R0,#07HMOV 70H,#08H ;给内部RAM的70H单元赋初值MOV R1,#70H ;使R1指向内部70H单元MOV DPTR,#2000H ;定义外部存储器开始单元LOOP:MOVX A,@R1 ;将R1所指向的70H的内容赋给AMOVX @DPTR,A;将A的内容赋给外部存储器单元INC R1 ;内部RAM地址加1INC DPTR ;外部存储器地址加1DJNZ R7,LOOP ;循环，直到RAM中70H~7FH;单元的内容全部相应赋给;外部2000H~2007H单元SJMP $END3、记录下程序单步运行时，寄存器（R0、R1）、累加器（A）、程序状态字（PSW）、外部存储器（2000H单元）、I/O端口（P1）的数据变化。

五、仿真效果图实验二I/O端口操作一、实验目的：1、掌握I/O端口读写等基本汇编指令；2、掌握单片机最小系统硬件电路设计及仿真软件PROTEUS仿真、调试等基本操作方法。

理工大学实验报告（模板）实验时间：年月日星期时间：：~ ：实验室（房间号）：实验台：班级：：指导教师签字：成绩：实验三外部中断/INT0实验一、实验目的和要求学习、掌握单片机的中断原理。

正确理解中断矢量入口、中断调用和中断返回的概念与物理过程。

学习编写“软件防抖”程序，了解“软件防抖”原理。

对/int0、/int1两个外部中断进行编程，其中：●主程序的功能：LDE灯“全亮”、“全灭”交替进行 --------（状态2）；●Int0中断服务程序功能：2个相邻的LED灯被点亮且循环左移（状态0）；●Int1中断服务程序功能：1个LED灯被点亮且循环右移 ---（状态1）；【注意】：实验仪上的LED灯物理位置最左侧为d0；最右侧为d7。

二、实验算法1 在主程序中利用CPL P3.3的指令驱动其电平不断地转换（由逻辑笔电路做程序状态监视）。

2 在中断服务程序中将P3.3置位（P3.3=1），实现对计数器“加1”并（通过P1口）显示的功能。

3 中断结束后回到主程序，程序继续对P3.3的电平不断取反。

三、实验电路图四、实验流程图主程序入口INT0入口设置中断允许P3.2置1设置中断优先级调用延时子程序设TCON 计数器加一并显示CLR A开中断(P0)—(A) P3.2=0?调用延时子程序调用延时子程序(A)—(A) RETI INT1同理五、程序清单ORG 0000HLJMP STARTORG 0003HLJMP INT_0ORG 0013HLJMP INT_1ORG 0100H ;主程序START: MOV SP,#60HMOV IE,#85HMOV IP,#04HMOV TCON,#05HLP1: M OV P0,ALCALL DELAYCPL ASJMP LP1INT_0: PUSH PSW ;中断T0入口PUSH ACCLCALL DELAYMOV A,#3FHLP2: M OV P0,ARR ALCALL DELAYSETB P3.2JNB P3.2,LP2LCALL DELAYPOP ACCPOP PSWRETIINT_1: PUSH PSW ;中断T1入口PUSH ACCLCALL DELAYLP3: M OV P0,ARL ALCALL DELAYSETB P3.3JNB P3.3,LP3LCALL DELAYPOP ACCPOP PSWRETIDELAY: PUSH 02HPUSH 03HMOV R2,#00HDL1: MOV R3,#00H DJNZ R3,$DJNZ R2,DL1POP 03HPOP 02HRETEND六、实验结果与分析LED灯按程序设计的规则亮灭，可调至3个状态，两个中断分高低优先级，实验成功。

实验三:中断及定时器实验一、实验目的：1、弄清中断的概念、基本原理，掌握中断技术的应用2、了解中断初始化的方法，中断向量安装和中断服务子程序的设计方法。

3、了解定时/计数器的工作原理及MCS51单片机的定时器内部结构4、掌握时间常数计算方法5、掌握定时器初始化方法和定时中断程序设计方法二、实验内容：定时器实验1、这个是一个电子钟走时程序，利用定时器T0产生50ms中断，中断计数器中断20次为1秒，利用秒信号进行电子钟计时。

先读懂下面程序段，然后编辑、编译程序,并在伟福仿真器上模拟调试该程序。

程序清单如下：COUNT EQU 7FHCOUNT1 EQU 7EHS_MEM EQU 73HM_MEM EQU 72HH_MEM EQU 71HORG 0000HLJMP MAINORG 000BHLJMP INT_T0 ；“*1”MAIN: MOV SP,#2FHMOV TMOD,#BMOV TH0,#03CH ；50毫秒中断时间常数MOV TL0,#0BHMOV IE,#B ；开放T0MOV IP,#0MOV S_MEM,#0MOV M_MEM,#0MOV H_MEM,#0MOV COUNT,#20SETB TR0;______________________________________________________ W AIT：NOPSJMP W AITINT_T0: MOV TL0,#0BHMOV TH0,#3CHDJNZ COUNT,EXT_T0MOV COUNT,#20 ;恢复中断计数器INC S_MEM ；“*2”MOV A,S_MEMCJNE A,60,EXT_T0MOV S_MEM,#0INC M_MEMMOV A,M_MEMCJNE A,#60,EXT_T0MOV M_MEM,#0INC H_MEMMOV A,H_MEMCJNE A,#13,EXT_T0MOV H_MEM,#0EXT_T0: RETI2、按下列要求修改程序或回答问题。
