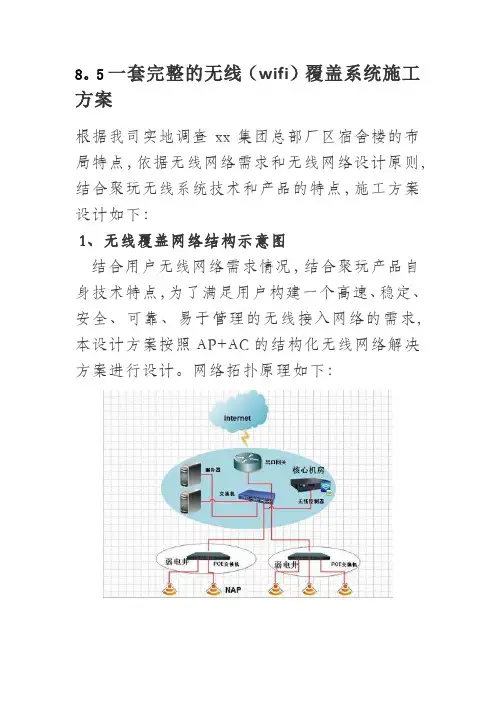

5一套完整的无线（wifi）覆盖系统施工方案根据我司实地调查xx集团总部厂区宿舍楼的布局特点，依据无线网络需求和无线网络设计原则,结合聚玩无线系统技术和产品的特点，施工方案设计如下：1、无线覆盖网络结构示意图结合用户无线网络需求情况，结合聚玩产品自身技术特点，为了满足用户构建一个高速、稳定、安全、可靠、易于管理的无线接入网络的需求,本设计方案按照AP+AC的结构化无线网络解决方案进行设计。

网络拓扑原理如下：2、无线覆盖实际拓扑图（宿舍楼)3、无线设备点位设计实际部署方式需要根据现场实际勘测、信号测试情况，无线网络采取蜂窝式部署方式.xx总部宿舍楼：暂定部署按7800平方米覆盖，宿舍人数较多每150—300平方米需要一个AP,预计总AP数量约为28个：4、AP 点位图(每层宿舍楼）根据覆盖区域面积要求，AP点施工规划图如下（实际施工中可能会此规划图稍有偏差，具体方案以现场施工要求和条件为准）:5、弱电施工布线图（均采用无插座POE供电，安全可靠）6。

设计依据网络标准:支持IEEE802。

11n，IEEE802。

11g，IEEE802。

11b，IEEE 802。

3u，IEEE13802。

3af;ü传输速率：300M: —65dBm@10% PER；150M：-68dBm＠10% PER；108M：—70dBm@10％PER；54M：-72dBm@10％PER11M：—85dBm@8％PER；6M:-88dBm＠10% PER；1M:—90dBm@8% PER;ü介质访问协议：CSMA/CA, TCP/IP，IPX/SPX，NetBEUI，DHCP，NDIS3，NDIS4，NDIS5lü调制：DBPSK、DQPSK、CCK、OFDM、16-QAM、64—QAM7。

无线覆盖技术指标待覆盖区域内95％以上的位置，信号场强大于等于-75dBm；WIFI 覆盖区域内99％的区域的WIFI 的接入成功率大于95％;单AP 并发用户数不低于30 人/台；天线口的出口功率控制在10—15dBm 为宜，最大不超过15dBm（有室内分布系统时需有此指标）,放装AP 设备输出射频功率小于20dBm；8.设备选型情况AP 选用室内放装型设备、内置天线，不建设分布系统,设备射频输出功率为100mW，采用POE 供电；所有AP接入有线汇聚到交换机；9。

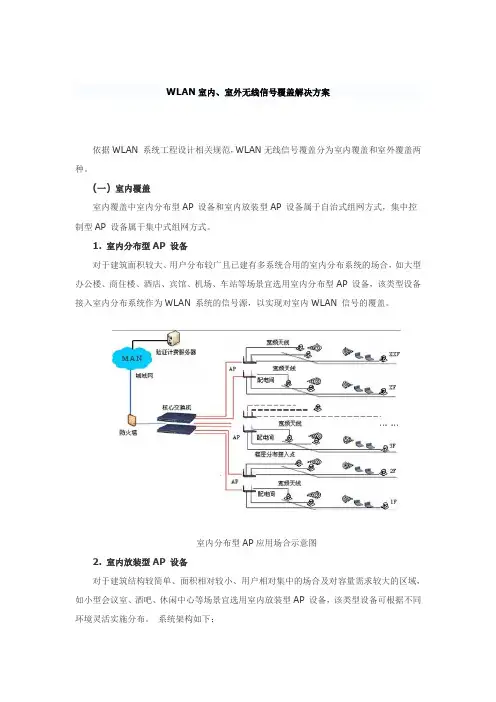

WLAN室内、室外无线信号覆盖解决方案依据WLAN 系统工程设计相关规范，WLAN无线信号覆盖分为室内覆盖和室外覆盖两种。

(一) 室内覆盖室内覆盖中室内分布型AP 设备和室内放装型AP 设备属于自治式组网方式，集中控制型AP 设备属于集中式组网方式。

1. 室内分布型AP 设备对于建筑面积较大、用户分布较广且已建有多系统合用的室内分布系统的场合，如大型办公楼、商住楼、酒店、宾馆、机场、车站等场景宜选用室内分布型AP 设备，该类型设备接入室内分布系统作为WLAN 系统的信号源，以实现对室内WLAN 信号的覆盖。

室内分布型AP应用场合示意图2. 室内放装型AP 设备对于建筑结构较简单、面积相对较小、用户相对集中的场合及对容量需求较大的区域，如小型会议室、酒吧、休闲中心等场景宜选用室内放装型AP 设备，该类型设备可根据不同环境灵活实施分布。

系统架构如下：室内放装型AP 应用场合示意图3. 集中控制型AP 设备(无线交换机)对于接入点多，用户量大，且用户分布较为集中的场合下，如学校、大型会展中心等大型场所，宜选用集中控制型AP设备组网(无线交换机组网方式)。

系统架构如下：集中控制型AP 应用场合示意图(二) 室外覆盖1. 设计原则(1) 室外空旷区域总体宜按照蜂窝网状布局执行，尽量提高频率复用效率，将信号均匀分布，控制每个AP 覆盖区域的重叠区域。

(2) AP（或天线）宜布放在高处，减少人员走动等环境变化对信号传播的影响，改善AP 的接收性能。

(3) 根据覆盖区业务需求和地貌，选择合适的天线类型。

(4) 天线安装位置需远离大功率电子设备,如: 如微波炉、监视器、电机等。

(5) 在选择天线布放位置时应注意规避可能影响无线射频信号传播的障碍物，如金属架、金属屏风等物体。

(6) 确定天线位置时应对要求覆盖的每一片区域的特点必须有清楚的了解。

(7) 了解在此区域的可能的用户的特点以及覆盖区域的建筑结构特点，确定AP（或天线）的安装位置。

前言：最近一直在干办公楼的项目，无线覆盖系统是标配了，无线AP组网方式有多种，办公楼的无线覆盖系统常用的组网方式有哪些？正文：一、无线AP是无线路由器的有效补充无线接入器也可称为无线AP，它可作为无线路由器的有效补充，可充当有线或无线网络的延伸。

比如在工厂车间中，车间具有一个网络接口连接有线网，而车间中许多信息点由于距离很远使得网络布线成本很高，还有一些信息点由于周边环境比较恶劣，无法进行布线。

由于这些信息点的分布范围超出了单个接入点的覆盖半径，我们可以采用无线接入点进行无线接入布网，以扩大无线网络的覆盖范围。

无线AP是无线路由器的有效补充无线AP不能直接跟ADSL MODEM相连，所以在使用时必须再添加一台交换机或者集线器：使用下面的拓扑架构时，AP和无线路由的用法是一样的。

不过，大部分无线路由器由于具有宽带拨号的能力，因此可以直接跟ADSL MODEM连接进行宽带共享。

无线AP组网拓扑图上面就是较为常用的无线AP组网拓扑图。

二、无线AP模式的组网方案AP接入点模式是无线AP的基本工作模式，用于构建以无线AP为中心的集中控制式网络，所有通信都通过AP来转发，类似于有线网络中的交换机的功能。

这种模式下连接方式大致如下图所示：无线接入器以AP模式组网拓扑图AP既可以和无线网卡建立无线连接，也可以和有线网卡通过网线建立有线连接。

如果只有一个LAN口，一般不用它来直接接电脑，而是用来与有线网络建立连接，直接连接前端的路由器或者是交换机。

在这种模式下，无线1到13。

选择中应该注意的是，如果周围环境中还有其他的无线网络，尽量不要与它使用相同的频率段。

然后选择无线AP的工作的模式同时注意开启无线功能，就是不要选中“关闭无线功能”的这个选项即可。

选中“Access Point”选项，设置好SSID号即可。

注意，通过无线方式与我们的无线AP建立连接的无线网卡上设置的SSID号必需与我们无线AP上设置的SSID号相同，否则无法接入网络。

学校目前已建成较为完善的校园网络基础教学设施和各种应用系统，形成了以现代网络信息技术为载体的公共服务体系，在本科教学中发挥了重要作用。

我校是1995年全国首批百所加入中国教育与科研网的高校之一。

多年来，在石油高校网络建设项目、国家西部大学校园计算机网络建设项目、日元贷款和学校自筹资金的支持下，使用先进的网络技术和核心设备建成了光缆连接整个校园内永久性建筑的、结构合理的校园网。

网络核心层采用两台高性能万兆交换设备构成双核架构。

在用户密集的学生区使用双引擎思科6509交换机，并通过万兆链路与核心交换机互连。

其它各区域汇聚节点使用思科4500等交换机均以双千兆链路分别连接到两个核心交换机，同时向下汇聚该区域内部各个楼宇的网络流量，形成层次合理、收敛快、转发高速、扩展性强、运转高效的三层网络结构，并能提供IPv6支持。

在休闲广场、图书馆阅览厅、会议中心等公共区域实现无线网络覆盖。

成都校区校园网网络拓扑图成都校区校园无线网络分布示意图校园网覆盖了学校教学、科研、行政办公、教工与学生生活区，总计信息点数24000多个。

开通了教育网、电信和网通三个出口，出口总带宽为500M，出口带宽利用率达到93%以上。

成都、南充两校区通过2M专线连接，实现了视频会议传输。

部署了企业级硬件防火墙、入侵检测系统和趋势防杀病毒等软硬件，构成了校园网络安全防御系统。

配置了85KVA不间断电源系统，充分保障了校园网重要交换设备和应用服务器的正常运行。

拥有16个C类教育网网络地址、32个电信IP地址和32个网通IP地址，构成了统一的校园网络环境，为全校教学、科研、管理、生活提供了设施完善、建设水平高、运行良好的网络平台。

我校“西部大学校园计算机网络建设工程”通过教育部专家组的实地检查和整体验收，学校被评为“四川省高等学校校园网建设优秀单位”。

校园网为本科教学提供了良好的数字化平台。

学校门户网站、各院系与部门的二级网站、英语教学网站、新闻中心网站、党建网站、校团委网站等形成一定规模。

本文主要内容：无线覆盖网络结构示意图无线设备点位设计弱电施工布线图设备安装要求1无线覆盖网络结构示意图结合用户无线网络需求情况，结合产品自身技术特点，为了满足用户构建一个高速、稳定、安全、可靠、易于管理的无线接入网络的需求，本设计方案按照AP+AC的结构化无线网络解决方案进行设计。

网络拓扑原理如下：2无线覆盖实际拓扑图（宿舍楼）3无线设备点位设计实际部署方式需要根据现场实际勘测、信号测试情况，无线网络采取蜂窝式部署方式。

xx总部宿舍楼：暂定部署按7800平方米覆盖，宿舍人数较多每150-300平方米需要一个AP,预计总AP数量约为28个：4AP 点位图（每层宿舍楼）根据覆盖区域面积要求，AP点施工规划图如下（实际施工中可能会此规划图稍有偏差，具体方案以现场施工要求和条件为准）：5弱电施工布线图（均采用无插座POE供电，安全可靠）6设计依据网络标准：支持IEEE802.11n，IEEE802.11g，IEEE802.11b，IEEE 802.3u，IEEE13802.3af；传输速率：300M：-65dBm@10%PER；150M：-68dBm@10%PER；108M：-70dBm@10% PER；54M：-72dBm@10% PER；11M：-85dBm@8% PER；6M：-88dBm@10% PER；1M：-90dBm@8% PER；介质访问协议：CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，NDIS3，NDIS4，NDIS5l调制：DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM7无线覆盖技术指标待覆盖区域内95％以上的位置，信号场强大于等于-75dBm；WIFI 覆盖区域内99%的区域的WIFI 的接入成功率大于95%；单AP 并发用户数不低于30 人/台；天线口的出口功率控制在10-15dBm 为宜，最大不超过15dBm（有室内分布系统时需有此指标），放装AP 设备输出射频功率小于20dBm；8设备选型情况AP 选用室内放装型设备、内置天线，不建设分布系统，设备射频输出功率为100mW，采用POE 供电；所有AP接入有线汇聚到交换机；9系统支持并发用户数在本次WIFI 工程：(1) 覆盖区域网络AP 数量：每层宿舍楼3个AP。

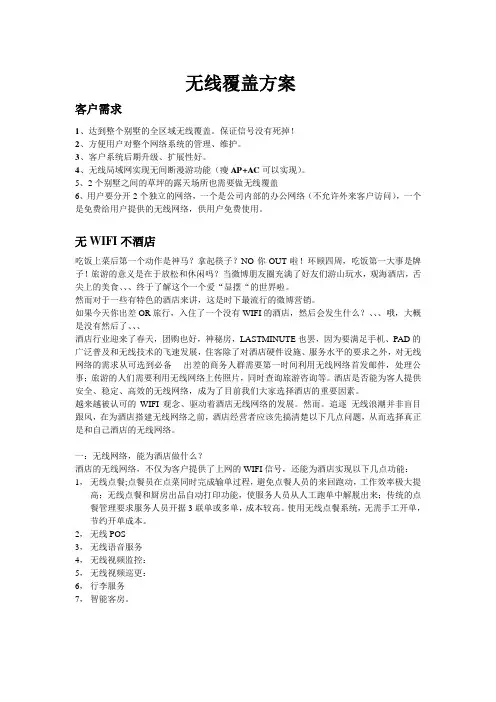

无线覆盖方案客户需求1、达到整个别墅的全区域无线覆盖。

保证信号没有死掉！2、方便用户对整个网络系统的管理、维护。

3、客户系统后期升级、扩展性好。

4、无线局域网实现无间断漫游功能（瘦AP+AC可以实现）。

5、2个别墅之间的草坪的露天场所也需要做无线覆盖6、用户要分开2个独立的网络，一个是公司内部的办公网络（不允许外来客户访问），一个是免费给用户提供的无线网络，供用户免费使用。

无WIFI不酒店吃饭上菜后第一个动作是神马？拿起筷子？NO你OUT啦！环顾四周，吃饭第一大事是牌子！旅游的意义是在于放松和休闲吗？当微博朋友圈充满了好友们游山玩水，观海酒店，舌尖上的美食、、、终于了解这个一个爱“显摆“的世界啦。

然而对于一些有特色的酒店来讲，这是时下最流行的微博营销。

如果今天你出差OR旅行，入住了一个没有WIFI的酒店，然后会发生什么？、、、哦，大概是没有然后了、、、酒店行业迎来了春天，团购也好，神秘房，LASTMINUTE也罢，因为要满足手机、PAD的广泛普及和无线技术的飞速发展，住客除了对酒店硬件设施、服务水平的要求之外，对无线网络的需求从可选到必备----出差的商务人群需要第一时间利用无线网络首发邮件，处理公事；旅游的人们需要利用无线网络上传照片，同时查询旅游咨询等。

酒店是否能为客人提供安全、稳定、高效的无线网络，成为了目前我们大家选择酒店的重要因素。

越来越被认可的WIFI观念、驱动着酒店无线网络的发展。

然而。

追逐无线浪潮并非盲目跟风，在为酒店搭建无线网络之前，酒店经营者应该先搞清楚以下几点问题，从而选择真正是和自己酒店的无线网络。

一：无线网络，能为酒店做什么？酒店的无线网络，不仅为客户提供了上网的WIFI信号，还能为酒店实现以下几点功能：1，无线点餐;点餐员在点菜同时完成输单过程，避免点餐人员的来回跑动，工作效率极大提高；无线点餐和厨房出品自动打印功能，使服务人员从人工跑单中解脱出来；传统的点餐管理要求服务人员开据3联单或多单，成本较高。

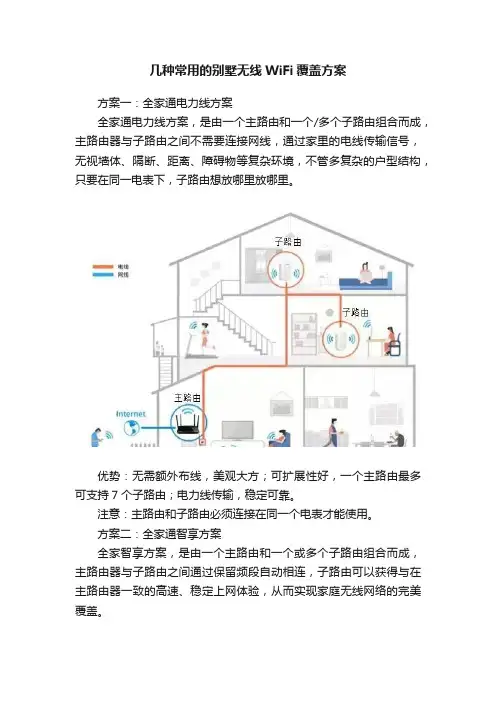

几种常用的别墅无线WiFi覆盖方案方案一：全家通电力线方案全家通电力线方案，是由一个主路由和一个/多个子路由组合而成，主路由器与子路由之间不需要连接网线，通过家里的电线传输信号，无视墙体、隔断、距离、障碍物等复杂环境，不管多复杂的户型结构，只要在同一电表下，子路由想放哪里放哪里。

优势：无需额外布线，美观大方；可扩展性好，一个主路由最多可支持7个子路由；电力线传输，稳定可靠。

注意：主路由和子路由必须连接在同一个电表才能使用。

方案二：全家通智享方案全家智享方案，是由一个主路由和一个或多个子路由组合而成，主路由器与子路由之间通过保留频段自动相连，子路由可以获得与在主路由器一致的高速、稳定上网体验，从而实现家庭无线网络的完美覆盖。

优势：无需额外布线，外形高贵大气；可扩展性好，一个主路由最多可支持7个子路由；保留频段自动相连，处处同速。

方案三：面板AP方案使用面板式AP的方式组网，实现全方位无线覆盖。

面板AP方案，是由一个主路由和多个面板AP组合而成，主路由器与面板AP之间通过家里预埋的网线传输信号，面板AP可直接替换家里原有网络面板，无需重新布线，不破坏原有装修。

说明：如果您的家中已经预埋网线或者正在装修，此方案是最佳选择。

优势：标准PoE供电，灵活布点；网线通信，稳定可靠；86型面板设计，可直接替换原有面板；统一管理，轻松配置，性价比高。

注意：面板AP方案需要家里预埋好网线到所需房间。

Q1: 家庭面积比较大，购买多少个无线扩展器/子路由/面板AP？以上解决方案是以三层以内别墅举例，按照提供的设备数量摆放、设置基本可以实现全覆盖。

但需要考虑到，如果承重墙面材质、墙面数量较多、房屋结构复杂等因素，可能会存在无线盲点。

通过调整摆放位置和方位无法解决的话，可考虑适当增加设备。

Q2: 家里已经有无线路由器/路由器，是否可以按照方案补充其他设备？可以，如果方案中的部分产品家里已有，只需要补充其他产品，便可以实现方案的效果。

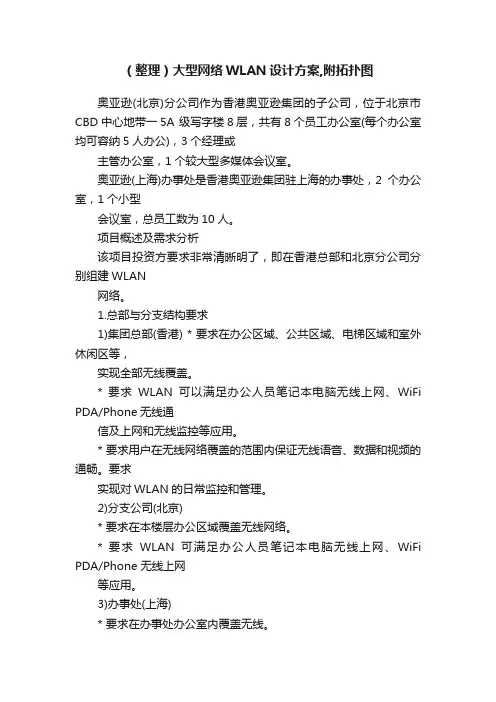

（整理）大型网络WLAN设计方案,附拓扑图奥亚逊(北京)分公司作为香港奥亚逊集团的子公司，位于北京市CBD中心地带一5A 级写字楼8层，共有8个员工办公室(每个办公室均可容纳5人办公)，3个经理或主管办公室，1个较大型多媒体会议室。
