轨探伤工技师题库
一、填空题（140道）
1、TB/2340-2000标准规定，钢轨超声波探伤仪的动态范围抑制最大时为 ( ) 。
2、TB/2340-2000标准规定，钢轨超声波探伤仪距离幅度特性的测试点不应少于 ( ) 。
3、在超声波探伤中，由于波的传播方向改变使声程增加或由于波型转换后使声速变慢出现的波形通常称为 ( )波。
4、晶片尺寸较小的探头发射的超声波束，其远场覆盖面积( ) 。
5、37°探头探测钢轨轨底中心的横向裂纹，是根据超声波的( )原理来发现的。
6、使用0°探头，探测钢轨时，探测面和仪器工作正常，但仪器常报警，切无回波，应考虑钢轨内部有 ( )。
7、A型显示超声波探伤仪荧光屏上时基线是由扫描电路产生的( ) 形成的。
8、超声场中，当X≥3N时，长横通孔的反射声压与长横孔的直径的 ( ) 成正比，与距离的3/2次方成反比。
9、在对尖轨探伤时，尖轨轨面宽度大于 ( ) 为探伤仪的探测范围。
10、超声波在介质中传播形成衰减的主要原因有声场扩散、材质散射和 ( )。
11、在声程大于3N时，垂直入射到平底孔的超声波，当平底孔的直径增加1倍时，其反射声压增加 ( ) 。
12、A型显示超声波探伤仪各单元电路的工作是由 ( )电路协调的。
13、大型钢轨探伤车冬季探伤作业，为了防止耦合水冻结，常在水中加入的防冻液是( ) 。
14、使用前37°探头探测钢轨第一孔向下的斜裂纹时，其裂纹波出波的顺序应在( ) 之间。
15、使用直射70°探头有利于发现轨头( ) 部位的核伤。
16、凹面形状的缺陷将引起反射波束的 ( ) 。
17、超声波探伤仪的垂直线性不好会给判定缺陷的 ( ) 带来误差。
18、超声波探伤仪拟制旋钮的作用是将不必要的杂波去掉，使波形清晰、易于观察，但拟制加大后也会漏掉( ) 的危险。
19、大型钢轨探伤车采用的是轮式探头，每个轮式探头内装有( ) 70°、一个0°和一个45°探头。
20、当射线透过某一物体后它的强度将被减弱，这种现象叫射线的衰减，射线的衰减包括 ( ) 和散射衰减。
21、在焊缝射线探伤中，照相上呈圆形或椭圆形且边缘比较清晰的黑点是( ) 缺陷。
22、磁粉探伤对铁磁材料中 ( ) 的表面裂纹检测最有效。
23、磁粉探伤中使用的磁化电流包括交流、直流和 ( )磁化电流。
24、渗透法探伤时渗透液渗入缺陷的能力除了表面张力、浸润作用、毛细管作用外，还与工件表面光洁度、缺陷内部介质、缺陷形态和 ( ) 有关。
25、液体渗透法探伤的检测灵敏度取决于探伤液的性能和( ) 。
26、《JJG（铁道）130-2003计量检定规程》，规定适用于钢轨超声波探伤仪的首次检定、后续检定和 ( )检验。
27、《JJG（铁道）130-2003计量检定规程》，规定37°探头探测GTS-60试块的螺孔和3mm 深的上斜裂，使两波等高，并使波高达到80%时的检出能力不小于22dB；信噪比不小于 ( ) 。
28、钢轨电阻焊缝中的灰斑缺陷多数出现在钢轨轨底三角区和( ) 部位。
29、钢轨的含碳量不超过1.0时，其硬度、强度随含碳量的增加而增加，而塑性、韧性 ( )。
30、为了充分发挥碳强化钢轨的作用，使钢轨有良好的耐磨性能，其轨钢的含碳量应在 ( ) 。
31、硅是钢轨中的强化元素之一，在钢轨中形成SiO2氧化物，以非金属夹杂物的形式残存在钢轨中，这种氧化物硬而脆，往往是 ( ) 的发源地。
32、硅是钢轨中的强化元素之一，能促使铁素体在加热过程中( ) 。
33、硅是钢轨中的强化元素之一，能提高钢轨的硬度和( ) 。
34、锰是钢中的有益元素，可提高钢轨的强度，其缺点是易形成 ( ) 。
35、我国铁路使用的U71Mn钢轨中，锰的含量为 ( ) 。
36、目前我国铁路使用的U75V（PD3）、U76NbRE(NbRE)钢轨中，硅的含量为 ( ) 。
37、对离线轨头淬火钢轨，要求轨头奥氏体化加热层形状为 ( )。
38、钢轨在线余热淬火时，轨头全断面处于 ( ) 状态。
39、竖直力的主要组成部分是车轮的 ( )。
40、用折射角45°的探头，一次波法探测厚度为100mm的试件，若有机玻璃斜楔中的声程为15mm，则最大测距相当钢中纵波声程( ) 。
41、大型钢轨探伤车采用的是美国SYS-1900检测系统，SYS-1900系统发射的超声波自四个轮式探头中发出，每个轮式探头中有 ( ) 换能器。
42、大型钢轨探伤车45°轮式探头主要探测( ) 部分缺陷，尤其是螺孔裂纹，该探头还可探测70°探头漏掉的特殊取向的缺陷。
43、闪光焊属( ) 范畴。
44、气压焊分为熔化气压焊和 ( ) 气压焊两种。
45、用水层法探测厚度为100mm的钢试件，当水层厚度20mm时底面回波显示于 ( ) 次界面波之后。
46、一般钢轨焊缝的热影响区范围为焊缝中心向两侧延伸( ) 。
47、由 ( )和电容组合在一起的电路称为RC电路。
48、探伤仪测距按横波声程调节，全长为200mm，用K1.5探头探测厚50mm试件，在2.6格发现一缺陷，则缺陷至探头入射点水平距离是 ( ) 。
49、当纵波反射角为90°时的横波入射角称为 ( ) 。
50、探伤仪测距按深度调节，全长为钢中横波200mm，用K2探头探测厚80mm的试件，在6.3格发现一缺陷，则缺陷至探头入射点水平距离是( )。
51、使用K型扫查阵列式探头增加晶片对数，主要是为了提高对焊缝的( )。
52、探伤仪电路主要由( )、电源电路、发射电路、接收电路、扫描电路、报警电路和显示电路组成。
53、采用CMOS集成电路4047可以构成探伤仪的( ) 。
54、探伤仪所配置报警形式分为进波报警和( )报警两种，报警必须具备两个或两个以上条件才能报警。
55、钢轨探伤仪拟制小时动态范围指标为( )。
56、在探伤仪中使用AD603可以用于( ) 中。
57、探伤仪的显示电路由示波管和偏转系统组成。
58、为有效的发现近表面缺陷和区分相邻缺陷，探伤仪应盲区小( )。
59、接触法探伤当耦合层的厚度为λ/4的奇数倍时，透声效果( ) 。
60、探头形式有直探头、( )、表面波探头、双晶探头等。
61、直探头只能发射和接收纵波，波束轴线于垂直于探测面，主要用于探测与探测面( )的缺陷。
62、斜探头是通过 ( ) 来实现横波探伤的。
63、表面波探头用于探测工件( ) 。
64、聚焦探头用于水浸探测管材和( ) 。
65、探头晶片尺寸( ) ，半扩散角减少，波束指向性变好，超声波能量集中，对探伤有利。
66、程序设计语言一般分为机器语言、汇编语言和 ( ) 。
67、一般工件厚度较小时，选用较大的K值，以便增加( ) 的声程，避免近场区探伤。
68、当工件厚度较大时，选用小K值，以减小声程过大引起的 ( ) ，便于发现远区缺陷。
69、超声耦合是指超声波在探测面上的声强透射率。
70、测定当量用的对比试块，要求材质、( )形状及粗糙度与试件相同，否则要对测定结果进行( ) 。
71、直径300mm的圆柱试件，探头在外圆作圆周扫查，发现深度100mm的缺陷，用测长法测定时，探头的周向移动距离是80mm（狐长），则该缺陷的延伸度是( )。
72、A VG线图中的A代表 ( ) 。
73、A VG线图中的V代表 ( ) 。
74、A VG线图中的G代表( ) 。
75、当使用油作耦合剂时，随着温度的提高，声波的传播速度明显下降，其衰减会( ) 。
76、计算机硬盘工作时应特别注意避免( ) 。
77、正立投影面（简称正面），用 ( ) 表示。
78、侧立投影面（简称侧面），用( ) 表示。
79、OX轴（简称X轴），是V面与H面的交线，表示 ( ) 。
80、OZ轴（简称Z轴），是V面与W面的交线，表示 ( ) 。
81、计算机硬件系统中最核心的部件是 ( ) 。
82、70°探头的声束宽度N≥( ) 。
83、TB/2658.21-2007标准规定，铝热焊缝扫查应遍及焊缝( ) 。
84、TB/2658.21-2007标准规定，新焊焊缝的探伤应在推瘤和( ) 以后进行。
85、探测钢轨焊缝的探伤仪衰减器总量应( ) 。
86、在横波检测时，为了定位方便，须将声波在斜楔中传播的时间扣除，扣除这段时间的操作就是( ) 。
87、探测在役钢轨焊缝和铝热焊缝时，使用的探头回波频率应( ) 。
88、用于现场焊缝的扫查装置应能对轨头和轨底两部位进行( ) 扫查，能对轨腰部位进行K 型扫查或串列式扫查。
89、新焊缝宜用K值( ) 的横波探头从踏面或轨头侧面对轨头进行扫查。
90、TB/2658.21-2007标准规定，探伤灵敏度的测试应使用( ) 直探头和CS-1-5型标准试块。
91、当工件和试块的声速不同时，就会使斜探头的( ) 发生变化。
92、描述某一特定规则反射体的回波高度随距离变化的曲线称为 ( ) 曲线。
93、数字式探伤仪屏幕波形由动态变为静态的功能称为( ) 功能。
94、通用数字探伤仪B型扫描一般使用声程幅度扫描模式和( )扫描模式。
95、《钢轨伤损编码》第一层数字代表伤损种类。
96、《钢轨伤损编码》第五层数字代表伤损的主要原因。
97、《钢轨伤损编码》伤损种类1代表缺陷。
98、《钢轨伤损编码》伤损种类3代表折断。
99、《钢轨伤损编码》伤损形式1代表塑性变形。
100、《钢轨伤损编码》伤损形式4代表剥离和碎裂。
101、《钢轨伤损编码》伤损形式5代表压陷。
102、《钢轨伤损编码》伤损形式7代表凹陷。
103、《钢轨伤损编码》伤损形式8代表擦伤。
104、《钢轨伤损编码》伤损或伤损在钢轨截面上的位置1代表钢轨内侧工作面。
105、《钢轨伤损编码》伤损或伤损在钢轨截面上的位置2代表轨顶。
106、《钢轨伤损编码》伤损或伤损在钢轨截面上的位置5代表轨腰。
107、《钢轨伤损编码》伤损或伤损在钢轨截面上的位置7代表轨腰下连接圆弧处。108、数字化超声探伤仪能对模拟信号进行高速采集、量化、计算和判别。
109、数字化超声探伤仪可自动测试探头的“零点”、“K值”、“前沿”及材料的( )。
110、环绕工件的线圈可产生( ) 。
111、配置磁悬液时，每升液体中的磁粉含量叫做磁悬液的 ( ) 。
112、( ) 是指在波的传播过程中，将某一瞬间波到达各个质点的几何位置所联成的面。113、在实际探伤中，若以试块上某一深度的人工反射体调整好的灵敏度去探测工件时，必须再加上工件与试块表面耦合损耗dB差值就称为( ) 。
114、当探测43kg/m钢轨轨头时，探头的折射角为66°，探头在轨面上的偏斜角应为19.5°。115、当探测43kg/m钢轨轨头时，探头的折射角为67°，探头在轨面上的偏斜角应为18.6°。116、当探测43kg/m钢轨轨头时，探头的折射角为70°，探头在轨面上的偏斜角应为15.8°。117、当探测50kg/m钢轨轨头时，探头的折射角为66°，探头在轨面上的偏斜角应为13.7°。118、当探测50kg/m钢轨轨头时，探头的折射角为69°，探头在轨面上的偏斜角应为11.8°。119、晶片发射的超声波介于( ) 和平面波之间的波是活塞波。
120、直接耦合法探伤的特点是：操作方便、 ( ) 、灵敏度高。
121、新轨探伤时应( ) 、提高增益并注意轨腰纵向及轨底划痕等缺陷的检测。
122、超声波探伤与其它探伤方法相比最大缺点是很难识别缺陷的( ) 。
123、核对与轨头侧面相近似垂直的核伤一般采用( ) 。
124、核对与轨头侧面相不近似垂直的核伤一般采用( ) 。
125、焊补层下的核伤，核伤源多数在焊补层下方( ) 。
126、曲线上股的鱼鳞伤其特征一般存在( ) 两个倾斜面。
127、TB/2658.21-2007标准规定，数字探伤仪器采样频率应大于或等于( )。
128、焊缝探伤时，发现具有一定延伸度的缺陷时，应用相对( )法测量缺陷的延伸度。129、数字探伤仪测距应使被检部位的最远反射波能够显示在屏幕( )格。
130、用底面多次回波法探测板材，第四次底面回波显示于4.5格处，每格代表10mm，则该板材的厚度是( )mm 。
131、钢轨焊缝探伤仪的阻塞范围应小于或等于( )。
132、新闪光焊和气压焊缝探伤时，探头的回波频率应大于或等于( ) 。
133、焊缝探伤横波探头分辨率4MHz以上探头应大于或等于( )。
134、焊缝探伤横波探头分辨率2.5MHz以上探头应大于或等于( )。
135、焊缝探伤所用的组合或阵列式探头各子探头入射点相对偏差应小于或等于( )。136、双K1探头探测钢轨焊缝时，缺陷在轨腰部位仪器扫查过程中会产生( )失底波现象。137、吸收块的作用是拟制不必要的震动吸收杂散回波，常用( ) 。
138、用手按探头周围的探测面，可阻挡( )继续传播。
139、用D10mm直探头在深度的5A处测得某一回波比深度6A的G等于0.1的基准缺陷回波高16dB，则AVG线图查出此缺陷的G是( )。
140、直径40mm、长100mm的钢试件，用尺寸相当的直探头在端面探测时，则迟到回波至底面回波的间距是( )。
二、选择题（139道）
1、
三、判断题（139题）
1、超声波对直角的声压反射率是随着入射角或折射角的变化而变化。（）
2、对于钢工件，超声波直角反射的横波声压当入射角在33°~57°之间声压反射率最大。（）
3、对于钢工件，超声波直角反射的横波声压当入射角在29°和61°附近时声压反射率最大。（）
4、超声波的平面波由水入射至钢的凸曲面时透射波是聚焦的。（）
5、超声波的平面波由钢的凸曲面入射至水的透射波是聚焦的。（）
6、在远场区中同声程的横孔从φ2增大到φ8，其回波声压提高9dB。（）
7、前37°探头探测第一孔时，假如没有缺陷存在，则将依次显示的波形是螺孔波、断面颚部反射波、轨端顶角反射波、倒打螺孔波。
8、前37°探头探测第一孔时，假如有一向轨端下斜裂纹，则将依次显示的波形是螺孔波、轨端顶角反射波、断面颚部反射波、裂纹波、倒打螺孔波。
9、钢轨顶面鱼鳞状缺陷波一般出现在二次波范围，有时波的位移量较大，对此应认真校对。
10、钢轨中含有微量的钒和钛，可降低钢的机械性能。
11、钢轨探伤仪0°探头只能发现钢轨中的水平裂纹和纵向裂纹。
12、用单斜探头探测焊缝轨底脚较小缺陷时，如果伤损存在于焊缝中心上部，则伤波显示在焊筋轮廓波后面。
13、用单斜探头探测焊缝轨底脚较小缺陷时，如果伤损存在于焊缝中心下部，则伤波显示在焊筋轮廓波前面。
14、用单斜探头探测焊缝轨底脚缺陷时，如果伤损存在于焊缝中心中部，则伤波和焊缝同时显示，伤波在轮廓波前面。
15、在射线探伤中，应用屏蔽防护时常用的材料是铅或混凝土。
16、在射线探伤时，人体的呼吸器官对射线照相反应最为敏感。
17、磁粉探伤中，工件中的缺陷与漏磁场方向垂直时漏磁场强度最大。
18、磁粉探伤中，用触头磁化法可以有效的发现焊缝表面的横向缺陷。
19、荧光渗透探伤法和着色渗透探伤法在原理上主要区别是使用的颜料和观察方法不同。
20、在渗透探伤法中，为了检测工件中微小的缺陷，应选择水洗性荧光渗透探伤法。
21、在渗透探伤法中，若工件表面比较粗糙，应选择水洗性荧光渗透探伤法和水洗性着色渗透探伤法。
22、在试验钢轨探伤仪的距离幅度特性时，探头可以不加保护膜。
23、TB/T2340—2000标准规定，仪器的增益和拟制处于不同状态时，幅度差为10dB±2dB，两个回波的差值的变化△M≤2dB。
24、钢轨超声波探伤仪探头保护膜的衰减值应不超过6dB。
25、钢轨超声波探伤仪保修期为一年，保修期内若出现质量问题，除用户操作不当或其他人为伤损外，厂方或其代理单位应负责免费维修或更换。
26、不同形状的缺陷对表面波的反射能力基本相同。
27、钢轨焊缝中的光斑或灰斑缺陷因厚度极薄与母材声阻抗差异较小，大部分声波透射过去而反射回波较弱，所以此类缺陷不易被发现。
28、钢轨探伤仪发生只有亮点而无基线的故障时，应重点查找锯齿波放大器。
29、钢轨中非金属夹杂物的来源可分为内在夹杂物和外来夹杂物。
30、闪光焊和气压焊在顶锻力的作用下使加热后的钢轨端头产生塑性变形、再结晶或扩散等作用形成接头。
31、闪光焊和气压焊的焊头性能力学性能较高，铝热焊较差。
32、碳元素对钢轨的性能影响很大，随着含碳量的增加，强度、硬度上升，塑性下降。
33、钢轨核伤多发生在钢轨头部，距作用边下5~15mm范围，距作用边内侧7.5mm左右。
34、大型钢轨探伤车采用的是美国SYS-1900检测系统，该系统发射的超声波由四个轮式探头中发出，每个轮式探头中有4个换能器。
35、大型钢轨探伤车0°探头可检测钢轨轨头和轨腰的水平裂纹和纵向垂直裂纹。
36、大型钢轨探伤车45°探头主要探测轨腰部分缺陷，尤其是螺孔裂纹，该探头还可探测70°探头漏掉的特殊取向的缺陷。
37、RC电路的微分条件是RC=TK。
38、微分电路是一种低通电路，在电路中允许信号频率高的分量通过，而不允许信号频率低的分量通过。
39、积分电路是一种高通电路，在电路中允许信号频率低的分量通过，而消弱或阻断了信号频率高的分量通过。
40、或非门逻辑关系的特点是：只有当两个输入端都为高电平时，输出端才为高电平；只要有一个输入端是高电平，输出端就是低电平。
41、使用二极管制作的检波电路动态范围较宽。
42、探伤仪声程是可以改变的，大多数改变的是定时电阻，这样才能满足不同轨型、不同角度探头探测的需要。
43、钢轨探伤仪故障检修的程序为由表及里、先易后难、从电源到电路。
44、在脉冲调宽开关电源中，若开关管导通时间变大、变小，占空比将随着变小、变大，变压器储存的能量会增大、减小。
45、脉冲调宽式充电器的效率低，控制端可多个输入恒压恒流控制精密度大。且反馈控制端多维修复杂。
46、充电器维修时最好采用隔离变压器隔开电网，这样才不会发生触电危险。
47、对于大型工件的探伤，探伤仪要灵敏度高、信噪比高、功率大。
48、为有效的发现近表面缺陷和区分相邻缺陷探伤仪应盲区小、分辨率好。
49、对于给定的受检件，探伤用的超声波频率选择应是穿透能力和灵敏度的最佳折中。
50、探头形式有直探头、斜探头、表面波探头、K型探头等。
51、斜探头主要用于探测与探测面垂直或成一定角度的缺陷。
52、聚焦探头用于水浸法探测管材和板材。
53、探头晶片尺寸增加，半扩散角减少，波束指向性变好，超声波能量集中。
54、探头晶片尺寸增加，近场区长度增加，对探伤不利。
55、当工件厚度较大时，选用小K值，以减少声程过大引起的衰减，便于发现远区缺陷。
56、耦合剂的作用主要是排除探头与工件表面间的空气，使超声波能有效地传入工件，以达到探伤的目的。
57、在进行超声波探伤时，探测面上的探头与被检工件的相对移动称为扫查。
58、探头扫查的进行一是要保证试件的整个须检测区有足够的声束覆盖以免漏检。
59、探伤仪的水平线性误差小，定位精度高。
60、探伤仪的垂直线性误差小，定量精度高。
61、在评定探伤设备的性能指标时，盲区也称为近距离分辨率。
62、用试块法调整探伤灵敏度时，为尽量避免补偿，应采用标准试块。
63、由于横波不能在水中传播，所以液浸法探伤不适用于横波。
64、在钢中同样深度和大小的缺陷气孔的反射波高大于非金属夹杂的反射波高。
65、探伤仪的拟制会使示波屏上显示的波高不与输入信号的幅值成正比。
66、液浸法探伤，由于探头与试件不接触、超声波的发射和接收都比较稳定。
67、主视图和俯视图中相应投影长度相等。
68、俯视图和左视图中相应投影长度相等。
69、TB/T2658.21-2007标准规定，探伤仪动态范围测量，连接探头并在试块上探测任一反射波作为参照波。
70、TB/T2658.21-2007标准规定，测量探头分辨率的探伤仪，其动态范围应不低于26dB。
71、TB/T2658.21-2007标准规定，测量探头分辨率的探伤仪，其垂直线性误差不大于4%。
72、使用数字探伤仪测试探头分辨率时，测距范围应尽量小。
73、TB/T2658.21-2007标准规定，测试探头K值大于2.5的探头应用CSK-1A试块、直径为1.5mm的圆孔进行测试。
74、电极灼伤是指钢轨与焊机电极因接触不良产生的灼伤。
75、烧伤是由砂轮打磨钢轨表面产生的。
76、数字探伤仪数字信号处理是在计算机中用程序来实现的。
77、数字探伤仪超声信号经接收部分放大后，由模数转换器变为数字信号传给电脑。
78、数字探伤仪采用数字拟制，影响增益和线性。
79、数字探伤仪能够做到自动录制探伤过程并可以进行动态回放。
80、数字探伤仪探伤参数可自动测试或预置。
81、数字探伤仪显示的是数字化后的波形。
82、使用0°探头反射式探伤方式检查水平裂纹应尽量提高增益。
83、70°探头对轨头二次波探测面积的扫查与探头偏角有关。
84、介质中质点振动持续时间为无穷的波动称为连续波。
85、振动持续时间有限的波动称为脉冲波。
86、当声源是个点状球体时波阵以声源为中心的球形面波称为球面波。
87、一个做简谐振动的无限大的平面，在各向同性的弹性介质中传播的波是平面波。
88、如果轨底横向裂纹与轨底不裂通，则不能形成角反射。
89、工件与试块表面耦合损耗dB差值称为表面衰减。
90、数式钢轨探伤仪和模拟式钢轨探伤仪的拟制电路的原理相同。
91、数式钢轨探伤仪和模拟式钢轨探伤仪的拟制电路的主要作用相同。
92、数式钢轨探伤仪比模拟式钢轨探伤仪的波形失真较大。
93、超声波波形上的某一点到相邻的同相点之间的距离叫做脉冲长度。
94、探测60Kg/m钢轨轨头时，当探头的折射角度为67°时探头在轨面的偏斜角为18.6°。
95、探测60Kg/m钢轨轨头时，当探头的折射角度为68°时探头在轨面的偏斜角为17.6°。
96、探测60Kg/m钢轨轨头时，当探头的折射角度为69°时探头在轨面的偏斜角为16.7°。
97、探头晶片发射的超声波介于球面波与平面波之间的波是活塞波。
98、标定是某些人工规则反射体的反射波高作为基准，对缺陷进行定量的方法。
99、超声波探伤最大的优点是检测裂纹等面积状缺陷能力比射线探伤明显优越。
100、核对与轨头侧面不近似垂直的核伤一般采用斜校。
101、核对轨头严重磨耗的轨头下颚形成的横向裂纹一般采用侧校。
102、核对轨头擦伤（水平）下的核伤一般采用侧校。
103、焊补层下的核伤，核源多数在焊补层下方最深点。
104、通用探伤仪荧光屏时间基线上任意一点的回波高度都与时间成反比。
105、如果探测50Kg/m钢轨使用的两只70°探头分别为前内70°、前外70°，另外两只分别为后外70°、后内70°，一只70°直打，可以实现轨头的全断面探伤。
106、钢轨探伤仪37°探头可以检出任意角度的螺孔斜裂纹。
107、使用与探头相匹配的钢轨探伤仪，70°探头探测WGT-3试块上深80mm的φ3横孔，使回波波幅达到80%，然后将灵敏度提高6dB，沿试块纵向前后移动探头，直至孔波幅度降至满幅度85%，则探头前后移动距离为声束宽度N。
109、已知某钢轨探伤仪70°探头声束宽度N=65mm，加大或减小增益能改变其声束宽度。110、钢轨探伤仪加上距离幅度补偿后，在基线刻度1和刻度3分别发现两缺陷的回波，回波距离和回波高度相同，那么这两个缺陷和当量相等。
111、CPU是计算机的核心部件，其主要功能是完成算术和逻辑运算操作。
107．钢轨伤损分类，十位数为1时表示轨头表面金属碎裂或剥离。
108．钢轨伤损分类，十位数为2时表示轨头横向裂纹。
109．钢轨伤损分类，十位数为4时表示轨头压陷或磨耗。
110．钢轨伤损分类，十位数为3时表示轨头纵向的水平或垂直。
111．钢轨伤损分类，十位数为5时表示轨腰伤损。
112．钢轨伤损分类，十位数为6时表示轨底伤损。
113．钢轨伤损分类，十位数为7时表示钢轨折断。
114．钢轨伤损分类，十位数为8时表示钢轨锈蚀。
115．钢轨伤损分类，十位数为9时表示其它伤损。
116．钢轨伤损分类，个位数为0时，表示由于钢轨制造方面的缺陷造成的伤损。117．钢轨伤损分类，个位数为1时，表示由于钢轨金属接触疲劳造成的伤损。118．钢轨伤损分类，个位数为2时，表示由于钢轨断面设计或接头连接结构缺点造成的伤损。
119．钢轨伤损分类，个位数为3时，表示由于钢轨保养和使用方面的缺点造成的伤损。120．钢轨伤损分类，个位数为4时，表示由于车轮造成的伤损。
121．钢轨伤损分类，个位数为5时，表示由于工具撞击或其他机械作用造成的伤损。122．钢轨伤损分类，个位数为6时，表示由于钢轨焊接工艺缺陷造成的伤损。123．钢轨伤损分类，个位数为8时，表示由于钢轨焊补缺陷或接续线焊接不良造成的伤损。
124．钢轨伤损分类，个位数为7时，表示由于钢轨淬火工艺缺陷造成的伤损。125．钢轨伤损分类，个位数为9时，表示由于上述以外的其它原因造成的伤损
探伤技师（简答题）

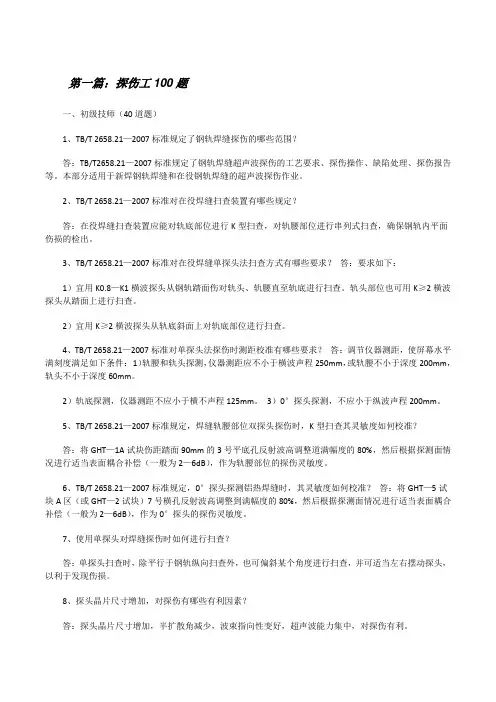

1.TB/2658.21—2007标准规定了钢轨焊缝探伤的哪些范围？
答：TB/T2658.21-2007标准规定了钢轨焊缝超声波探伤的工艺要求、探伤操作、缺陷处理、探伤报告等。本部分适用于新焊钢轨焊缝和在役钢轨焊缝的超声波探伤作业。
2.TB/T2658.21-2007标准对在役焊缝扫查装置有哪些规定？
答：在役焊缝扫查装置应能对轨底部位进行K型扫查，对轨腰部位进行串列式扫查，确保钢轨内平面伤损的检出。
3.TB/T2658.21-2007标准对在役焊缝单探头法扫查方式有哪些要求？
答：要求如下：
1）宜用K0.8～K1横波探头从钢轨踏面上对轨头、轨腰直至轨底进行扫查。轨头部位也可用K≥2横波探头从踏面上进行扫查。
2）宜用K≥2横波探头从轨底斜面上对轨底部位进行扫查。
4.TB/T2658.21-2007标准对单探头法探伤时测距标准有哪些规定？
答；调节仪器测距，使屏幕水平满刻度满足如下条件：
1）轨腰和轨头探测，仪器测距应不小于横波声程250mm，或轨腰不小于深度200mm，轨头不小于深度60mm。
2）轨底探测，仪器测距不应小于横波声程125mm。
3）0°探头探测，不应小于纵波声程200mm。
5.TB/T2658.21-2007标准规定，焊缝轨腰部位双探头探伤时，K型扫查其灵敏度如何标准？
答：将GHT-1A试块上距踏面90mm的3号平底孔反射波高调整到满幅度的80%,然后根据探测面情况进行适当表面耦合补偿(一般为2～6dB),作为轨腰部位的探伤灵敏度。
6.TB/T2658.21-2007标准规定，焊缝轨头和轨腰部位单探头法探探伤时，其灵敏度如何标准？
答：将GHT-1A试块B区（或GHT-3试块）8号横孔（K0.8～K1探头）反射波高调整到满幅度的80%，然后根据探测面情况进行适当表面耦合补偿（一般为2～6dB），作为K0.8～K1探头探测轨头和轨腰部位的探伤灵敏度。将GHT-1A试块B区5号横孔（K≥2为2～6dB），作为K≥2探头探测轨头部位的探伤灵敏度。
7.TB/2658.21-2007标准规定，0°探头探测铝热焊时，其灵敏度如何标准？
答：将GHT-5试块A区(或GHT-2试块）7号横孔反射波高调整到满幅度的80%，然后根据探测面情况进行适当的表面耦合补偿（一般为2～6dB),作为0°探头的探伤灵敏度。
8.使用单探头对焊缝探伤时如何进行扫查？
答：单探头扫查时，除平行于钢轨纵向扫查外，也可偏斜某个角度进行扫查，并可适当左右摆动探头，以利于发现伤损。
9.使用通用数字探伤仪为什么要进行声速的标定？
答：声速对缺陷的定位影响非常大，特别是一般斜探头的标定均是在试块上进行，当工件和试块的声速不同时，就会使探头的K值发生变化。
10.什么叫AVG曲线?
答：在超声波探伤中，自然缺陷的形状、性质和方向各不相同，回波相同的缺陷实际上往往相差很大，为此特引进“当量尺寸”来衡量缺陷的大小。在相同的探测条件下，当自然缺陷与某形状规则的人工缺陷回波等高时，则该人工缺陷的尺寸就为此自然缺陷的当量尺寸。描述规则反射体的距离、波幅、当量大小之间的关系曲线称为距离-波幅-当量曲线，德文称AVG曲线，英文称DGS曲线。
11.探头晶片尺寸增加，对探伤有哪些有利因素？
答：探头晶片尺寸增加，半扩散角减少，波束指向变好，超声波能量集中，对探伤有利。
12.大尺寸探头晶片的优点有哪些？
答；辐射的超声波能量大，探头未扩散区扫查范围大，远距离扫查范围相对变小，发现远距离缺陷能力增强。
13.一般工件厚度较小时，怎样避免近场区探伤？
答：一般工件厚度较小时，选用较大的k值，以便增加一次波的声程，避免近场区探伤。
14.斜探头主要用于探测哪些类型的缺陷？
答：斜探头主要用于探测与探测面垂直或成一定角度的缺陷。
15.在超声波探中常用的耦合剂有哪些？
答：在超声波探伤中所使用的耦合剂主要用有水、黄油、机油、凡士林等。
16.试说明探头扫查的原则？
答：探头扫查的进行一是要保证试件的整个须检测区有足够的声速覆盖以免漏检，二是在扫查过程中声速的入射方向应始终符合所规定的要求。
17.试说明椭圆的画法？
答：画椭圆时，先画椭圆长短轴，定出长短轴顶点，过四个顶点画矩形，然后作椭圆与矩形相切，或者利用其与棱形相切的特点画椭圆。
18.钢轨伤损代码中伤损的主要原因O代表由于什么原因造成的缺陷？
答：由于钢轨制造方面的缺陷造成的伤损。
19.钢轨伤损代码中伤损的主要原因8代表由于什么原因造成的缺陷？
答：由于钢轨焊补工艺缺陷或连续线焊接不良造成的伤损。
20.钢轨伤损代码中伤损在钢轨长度的位置1代表在钢轨长度上什么位置？
答：接头夹板以内的接头范围。
21.数字化探伤仪的基本组成有哪些？
答：CPU、程序存储器、数据存储器、人机对话（键盘）、发射电路、接收电路、数字/模拟转换器、显示器件、接口电路、电源。
22.在超声波探伤中，缺陷的形状对缺陷反射波的高度有什么影响?
答：缺陷的形状对回波波高有很大影响，同样尺寸的缺陷，由于其形状不同，回波高度会有很大差别。一般来说，对于给定的探头（晶片尺寸和频率），当缺陷的探测距离和面积都相等时，长圆柱形缺陷的反射波最高，片状缺陷的反射波高次之，球状缺陷的反射波最低。
23.在超声波探伤中，缺陷的表面状态对缺陷反射波的高度有什么影响？
答：对于表面粗糙的缺陷，当声波垂直入射到缺陷的毛糙表面时，会造成缺陷的乱反射，缺陷波高下降当声波斜入射到缺陷的毛糙表面时，缺陷回波会随缺陷表面凹凸高度与波长比值的增大而逐渐增高，当缺陷表面的凹凸高度接近声波波长时，即使入射声波对缺陷面的倾斜角度较大，也能接受到该缺陷的反射回波。
24.用石英材料做晶片制作的探头有什么特点？
答；其特点是：电性能和机械性能最稳定，因此标准探头均用石英晶片制作居里点高（570℃），能在高温下工作电能转换率差，灵敏度较低。
25.钢轨超声波探伤仪发射电路的作用是什么？
答：发射电路的作用是在同步脉冲的触发下，产生高频电脉冲施加在探头晶片上，激励探头产生超声波向介质中发射。
26.超声波探伤仪发射电路中阻尼电阻的作用是什么？
答：发射电路中的阻尼电阻是用来改变发射强度和宽度的。电阻大，阻尼小，发射强度大，仪器分辨率低，适用于探测厚度大，分辨率要求不高的工件。电阻小，阻尼大，仪器分辨率高，在探测近表面缺陷或对分辨率要求高的工件时采用。
27.在钢轨探伤仪的测试中WGT一3试块的作用是什么？
答；主要作用如下：
1）利用110mm底面测定仪器0°探头通道和0°探头的灵敏度余量；
2）利用深Φ3×65横通孔测定仪器37°、70°探头通道、探头的灵敏度余量及楔内回波幅度和测定各种探头的声速宽度；
3）利用Φ3×80横通孔测定0°探头的声轴偏斜角度。
28.什么叫综合分辨率？分辨率的指标是怎样规定的、
答：综合分辨率是指探伤仪和探头对两个相邻的缺陷在荧光屏上作为两个缺陷回波显示出来的能力，称为综合分辨率，TB/T2634-1995标准规定0°探头不小于18dB；斜探头不小于14dB。
29.TB/T2658.9-1995《钢轨超声波探伤作业》标准对钢轨探伤范围是怎样规定的？
答：除又轨面入射的超声速无法射及的部位外，钢轨其余断面必须探伤（含焊缝）。轨头部分用70°探头探测，轨头至轨底以轨腰等宽部位用37°和0°探头探测。焊缝部位用双45°探头探测。
30.超声波探伤时，怎样选择工件探测面？
答：要求使探测的部位均能受到超声速的扫查，探测面能保证有效地检出和正确测定缺陷，在满足这个条件的前提下，还要求尽量避免非缺陷回波显示。
31.钢轨轨头中白点缺陷的危害是什么？
答；白点是分布在轨头中部的细微裂纹，有白点的钢轨在使用过程中，将较快的发展成轨头横向疲劳裂纹，致使钢轨折断，严重危及行车安全。
32.怎样测试钢轨探伤探头保护膜衰减值？
答：用带保护膜和不带保护膜的70°探头探测1号试块的R100圆弧面，在探测条件相同的情况下，分别使最高反射波达到80%时，记下衰减器读数，读出带保护膜与不带保护膜时的读数之差即为保护膜衰减数。
33.钢轨轨面擦伤、剥落掉块、飞边和磨耗，如何进行整治？
答：轨面擦伤和剥落掉快接近或达到轻伤标准时应焊补轨端肥边大于2mm时应及时处理波浪型磨耗谷深达到轻伤标准时应进行打磨。
34.钢轨折断后，当焊缝小于50mm时，应如何进行紧急处理？
答：应在断缝处上好夹板或臌包夹板，用急救器固定，在断缝前后各50m拧紧扣件，并派人看守，限速5km/h放行列车。
35.什么叫未焊透缺陷？
答：未焊透是焊接接头的结合面没有完全形成共同结晶，焊缝的宏观断口表现平坦，观察不到断裂后出现的撕裂痕迹。
36.在射线探伤中，如何辨别铸件中的疏松缺陷?
答：在射线照相上铸件中的疏松缺陷一般呈树枝状分布的黑色线条，线条宽度较大，边缘比较模糊。
37.在射线探伤中，如何辨别焊缝中的未焊透缺陷？
答：焊缝中的未焊透缺陷在照相上呈现黑度均匀、外形清晰，有一定宽度、呈直线状的黑色线条。
38.什么是白点缺陷？在磁粉探伤中白点缺陷显示磁痕的特征是什么？
答：白点缺陷常发生在钢轨的中心部位，是一种细微裂纹，在磁粉探伤时，磁痕呈密集分布，短而清晰，有时呈圆形及辐射状分布的规律。
39.在渗透探伤中，对工件中各种开口裂纹显示痕迹的特点是什么？
答：对于疲劳裂纹根据裂纹的长度和宽度呈中间较粗两端尖细，外形呈弯曲状对于表面开口的针孔和气孔缺陷一般呈圆形和椭圆形对于夹杂缺陷显示痕迹呈不规则形。
40.在什么情况应增加探伤次数或缩短探伤周期？
答：在下列情况下应当增加探伤次数或缩短探伤周期：
1）冬季:
2) 在桥梁上、隧道内、小半径曲线、大坡道及钢轨状态不良地段；
3 伤轨数量出现异常；
4）大修换轨初期（75kg/m、60kg/m钢轨为通过总重25Mt)、超大修周期地段、钢轨与运量不匹配地段。
41.由于锁定轨温不当，造成无缝线路断轨的原因主要有哪些？
答：因轨温锁定不准确，特别是在低温季节钢轨承受着巨大的温度拉力，再加之列车的冲击力，加速钢轨的疲劳伤损，致使造成钢轨折断。
42.怎么样检测鱼鳞伤地段的核伤？
答：探测中应慢走细看，重点注意波幅强和位移量大的回波，对二次波波幅较强、波的位置靠近一次波和位移量较大的回波应用70°探头进行校对。
43.大型钢轨探伤车SYS-1900检测系统有什么特点？
答：大型钢轨探伤车SYS-1900检测系统的特点是增加了带偏斜角70°探轮、自动增益控制、距离/幅度补偿、轨面视像系统、和新型9英寸轮探头。
44.使用对比试块调整探伤灵敏度时，如何确定表面或材质差异的补偿值？
答：一般通过将来自对比试块背面的回波幅度和来自相同厚度受检件背面的回波幅度进行比较确定，补偿值超过±6dB，该对比试块不应使用。
45.积分电路的特点是什么？
答：积分电路是一种低通电路，在电路中允许信号频率低的分量通过，而削弱或阻断了信号频率高的分量。
46.异或门的逻辑关系的特点是什么？
答：当两个输入端彼此不一致时，输出端才为高电平，只要两个输入端一致，输出就为低电平。
47.探伤仪主要电路有那几部分电路组成？
答：探伤仪主要由同步电路、电源电路、发射电路、接收电路、扫描电路、报警电路、显示电路等组成。
48.钢轨超声波探伤仪报警电路的作用是什么？
答：钢轨超声波探伤仪报警电路的作用是在同步脉冲的触发下产生报警闸门和报警声，同时送到显示屏上显示。
49.在示波管上显示一条扫描线的过程是什么？
答：如果X轴、水平偏转板加上锯齿波的话，那么在锯齿波的正程世时间里，电子速将在水平方向自左向右匀速扫描，形成一条水平亮线。
50.在磁粉探伤中，如何辨别疲劳裂纹的显示痕迹？
答：疲劳裂纹的磁痕方向垂直于工件受力方向，且以疲劳源为起点向两端呈对称延伸，痕迹较窄略有弯曲。
51.探伤仪充电器大体上使用的有哪几种工作方式？
答：一种是串联式，一种是脉冲调宽式。
52.脉冲调宽式充电器有什么优缺点？
答：控制端可多个输入恒压恒流控制精密度大，但反馈控制端多，维修复杂。
53.充电器无充电电流，充电指示灯不亮的检查方法是什么？
答：检查方法：用万用表测试保险管是否熔断，充电线、电源线是否断线，各接插件是否接触不良，以及变压器、功率管是否烧坏。
54.超声波钢轨探伤记录包括哪些内容？
答：包括以下内容：工作情况、使用的设备情况、探伤作业情况、探伤管理要求内容、其他认为有必要记录的内容。
55.耦合剂的主要作用是什么？
答：耦合剂的主要作用是排除探头与工件表面间的空气，实现声能传递。
56.超声斜角探伤扫查方式有哪几种？
答：主要有以下几种扫查方式：前后扫查和左右扫查、W形扫查和斜平行扫查、定点转动和摆动扫查、串列扫查和交叉扫查。
57.大型钢轨探伤车检测系统是由哪些计算机系统组成？
答：大型钢轨探伤车检测系统由系统控制计算机（SCC)、显示计算机（DCS)、识别计算机（REC)和空间转换计算机ST组成。
58.大型钢轨探伤车60km/h探伤小车的特点是什么？
答：60km/h探伤小车采用车轮轮缘贴靠钢轨内侧的跟踪技术和自动通过道岔技术，因此超声波轮探头跟踪钢轨中心更为容易，小车操作更为简单。
59.探头的扫查幅度怎样确定？
答：探头扫查线的相邻距离应小于探头的有效直径，一般为探头有效直径的70%，或应有探头宽度10%的重叠。
60.探头的扫查方向怎样确定？
答：探头的方向（尤其是斜探头）应根据缺陷存在的规律进行布局和扫查。
钢轨探伤工技师题库 (四)
钢轨探伤工技师题库（四） 四、简答题 1.在超声波探伤中，缺陷的形状对缺陷反射波的高度有什么影响？ 答案:的形状对回波波高有很大影响，同样尺寸的缺陷，由于其形状不同，回波高度会有很大差别。一般来说，对于给定的探头（晶片尺寸和频率），当缺陷的探测距离和面积都相等时，长圆柱形缺陷的反射波最高，片状缺陷的反射波高次之，球状缺陷的反射波最低。 2.在超声波探伤中，缺陷的方向对缺陷反射波的高度有什么影响？ 答案:中的实际缺陷会呈现各种趋向，当声波入射方向与缺陷面垂直时，能获得该缺陷的最大回波；当声波入射方向与缺陷面呈一定倾角时，缺陷的反射波波高会随倾角的增大而急剧下降。因此，在实际探伤中，有时会产生小缺陷的反射波高，大缺陷的反射回波反而低的现象。 3.在超声波探伤中，缺陷的表面状态对缺陷反射波的高度有什么影响？ 答案:表面粗糙的缺陷，当声波垂直入射到缺陷的毛糙表面时，会造成缺陷的乱反射，使缺陷波高下降；当声波倾斜入射到缺陷的毛糙表面时，缺陷回波会随缺陷表面凹凸高度与波长比值的增大而逐渐增高；当缺陷表面的凹凸高度接近声波波长时，即使入射声波对缺陷面的倾斜角度较大，也能接受到该缺陷的反
射回波。 4.钢轨气压焊缝和接触焊缝中的光斑和灰斑缺陷为什么不易探测？ 答案:斑和灰斑缺陷厚度极薄，而形状也无规则，当超声波入射到该缺陷面时，有一部分声波能量透过缺陷继续向前传播，一部分被反射回来，反射回来的能量往往很弱，因此对于钢轨气压焊和接触焊缝中的光斑和灰斑缺陷是不易探测到的。 5.用石英材料制作的探头有什么特点？ 答案:是：电性能和机械性能最稳定，因此标准探头均用石英晶片制作；居里点高（570°C），能在高温下工作；电声转换率差，灵敏度较低。 6.钢轨探伤仪探头晶片是用什么材料制作的？ 答案:用锆钛酸铅压电陶瓷材料制作而成的。 7.简述钢轨超声波探伤仪发射电路的基本原理？ 答案:射电路的作用是在同步脉冲的触发下，产生高频电脉冲施加在探头晶片上，激励探头产生超声波向介质中发射。
探伤中级工题库 一、钢轨探伤工中级练习题 (一)选择题 1、当频率和材料一定时，通常横波对小缺陷的检侧灵敏度高于纵波，这是因为( )。答案:A (A)横波比纵波的波长短 (B)横波对材料不易发散 (C)横波的质点振动方向对缺陷较敏感 (D)横波比纵波的波长长 2、探测厚焊缝中垂直于表面的缺陷最适用的方法是( )。答案:D (A)聚焦探头 (B)直探头 (C)斜探头 (D)串列双斜探头 3、用单探头法探测两个表面平整、但与入射声束取向不良的缺陷(二缺陷的取向相同且无工件界面的影响)，它们的当量( )。答案:C (A)面积大的，当量也一定大 (B)面积大的，当量不一定比面积小的大 (C)面积大的，当量反而比面积小的小 (D)相等 4、用单探头法，要发现与声束取向不良的缺陷，应采用的探头频率( )。答案:C (A)愈高愈好 (B)愈低愈好 (C)不太高 (D)较寻常时取高值 5、如果探测面毛糙，应该采用( )。答案:A (A)不太高频率的探头 (B)较高频率的探头 (C)硬保护膜探头 (D)大晶片探头 6、直探头探测厚250 mm及500mm两锻件，若后者与前者耦合差4 dB ， 材质衰减均为0.004dB/mm，前者底面回波为满幅度的80,时，则后 者底面回波应为其( )。答案:C (A) 5 % (B) 10 % (C) 20 % (D) 40 % 7、探头的近场长度由下式决定(式中λ波长，f频率，D 晶片直径)
( )。答案:C (A) N,1.22λ/D (B) N,D/4λ 2(C)N,D/4λ (D) N=2/D 8、超声波垂直于界面入射时，其声压反射率为( )。答案:A (A)r,(Z,Z)/(Z，Z) (B)r,2Z/(Z，Z) 2121112 (C)r,4Z/(Z，Z) (D)r,2/(Z，Z) 11212 9、一般认为，超声波探伤用活塞波探头，其声场的不扩散区域长度 等于( )。答案:B (A)一倍近场N (B) 1.6N (C) 3N (D) 2.4N 10、TB/T2340-2000标准规定，0?探头探测WGT--3试块110mm底面， 当波高达到80,时，灵敏度余量不小于( )。 答案:D (A) 32 dB (B) 38 dB (C) 42 dB (D) 36 dB 11、TB/T2340-2000标准规定，0?探头探测深度2Omm到距离幅度特 性曲线最高点范围内，ΔW?( )。答案:D (A) 6 dB (B) 8 dB (C) 10 dB (D) 12 dB 12、TB/T2340-2000标准规定，37?和70?探头探测WGT-3试块上φ3×65横通孔，当波高达到80 ,时的灵敏度余量不小于( )。 答案:D (A) 46 dB (B) 42 dB (C) 36 dB (D) 40 dB 13、为了保证三极管工作在放大区、在组成放大电路时，外加电源的极性应使三极管的发射结处于( )。答案:A (A)正向偏置状态 (B)反向偏置状态 (C)正向或反向偏置状态 (D)饱和状态
1.在远场区中同直径的平底孔声程从100mm增大到了300mm，若不计材质衰减，则声压减小3倍。（）《钢轨探伤工岗位培训教材》 【答案】× 2.《西安铁路局探伤管理办法》规定，钢轨焊缝探伤每组两台探伤仪上道作业,每组每天钢轨焊缝探伤不宜超过50个头。（）《西安铁路局探伤管理办法》第8条 【答案】√ 3.钢轨鱼鳞裂纹地段也是核伤最易产生地段之一，因此探伤工探测鱼鳞裂纹地段时，应根据报警状态经常调节探伤灵敏度，避免仪器常报警而影响探伤进度。（）《钢轨探伤工岗位培训教材》 【答案】× 4.钢轨手工检查坚持一看、二敲、三照、四卸的程序进行。（）《西安铁路局探伤手工检查管理细则》第四章 【答案】√ 5.折射角的大小主要取决于声速比。（）《钢轨探伤工岗位培训教材》 【答案】√ 6.0°探头主要发现轨头、轨腰至轨底部位的水平裂纹和纵向垂直裂纹。（）《钢轨探伤工岗位培训教材》【答案】√ 7.钢轨探伤仪中的0°探头具有穿透式和反射式两种探伤方法。（）《钢轨探伤工岗位培训教材》 【答案】√ 8.钢轨探伤仪0°探头探伤如无缺陷反射波，则探测范围内无缺陷存在。（）《钢轨探伤工岗位培训教材》【答案】× 9．0°探头确定水平裂纹位置是根据纵波反射波来确定的。（）《钢轨探伤工岗位培训教材》 【答案】√ 10.《西安铁路局探伤管理办法》规定，备用探伤仪应有计划的轮换使用，不能长期闲置。（）《西安铁路局探伤管理办法》第22条 【答案】√ 11.《西安铁路局探伤管理办法》规定，钢轨探伤仪检修和保养分别是日常保养、月测试、季度检修（季检）、年度综合检修（年检）和故障检修五部分。（）《西安铁路局探伤管理办法》第24条 【答案】√ 12.70°探头发现的核伤，回波位移量越大，则伤损一定大。（）《钢轨探伤工岗位培训教材》 【答案】× 13.70°探头探伤时，伤波越靠前，则表明伤损离轨面越近。（）《钢轨探伤工岗位培训教材》 【答案】× 14.0°探头探伤铝热焊焊缝时，底波比正常焊缝底波低16dB及以上时，焊缝判废。（）《TB/T2658.21-2007》第5.1条 【答案】√ 15.钢轨探伤中，螺孔水平裂纹只有0°探头能检测。（）《钢轨探伤工岗位培训教材》 【答案】× 16.螺孔斜裂纹与垂直方向夹角53°时，37°探头回波最强。（）《钢轨探伤工岗位培训教材》 【答案】√ 17.从各个方面都能探测到的缺陷是平面缺陷。（）《钢轨探伤工岗位培训教材》 【答案】× 18.超声波对直角的声压反射率是随入射角的变化而变化。（）《钢轨探伤工岗位培训教材》 【答案】√ 19.超声波的平面波由水入射至钢的凸曲面时透射波是聚焦的。（）《钢轨探伤工岗位培训教材》【答案】×
钢轨探伤工技师题库 钢轨探伤工技师题库 一、填空题（140道） 1、TB/2340-2000标准规定，钢轨超声波探伤仪的动态范围抑制最大时为。 2、TB/2340-2000标准规定，钢轨超声波探伤仪距离幅度特性的测试点不应少于。 3、在超声波探伤中，由于波的传播方向改变使声程增加或由于波型转换后使声速变慢出现的波形通常称为波。 4、晶片尺寸较小的探头发射的超声波束，其远场覆盖面积。 5、37°探头探测钢轨轨底中心的横向裂纹，是根据超声波的原理来发现的。 6、使用0°探头，探测钢轨时，探测面和仪器工作正常，但仪器常报警，切无回波，应考虑钢轨内部有。 7、A型显示超声波探伤仪荧光屏上时基线是由扫描电路产生的形成的。 8、超声场中，当X≥3N时，长横通孔的反射声压与长横孔的直径的成正比，与距离的3/2次方成反比。 9、在对尖轨探伤时，尖轨轨面宽度大于为探伤仪的探测范围。 10、超声波在介质中传播形成衰减的主要原因有声场扩散、材质散射和。 11、在声程大于3N时，垂直入射到平底孔的超声波，当平底孔的直径增加1倍时，其反射声压增加。 12、A型显示超声波探伤仪各单元电路的工作是由电路协调的。 13、大型钢轨探伤车冬季探伤作业，为了防止耦合水冻结，常在水中加入的防冻液是。 14、使用前37°探头探测钢轨第一孔向下的斜裂纹时，其裂纹波出波的顺序应在之间。 15、使用直射70°探头有利于发现轨头部位的核伤。 16、凹面形状的缺陷将引起反射波束的。 17、超声波探伤仪的垂直线性不好会给判定缺陷的带来误差。 18、超声波探伤仪拟制旋钮的作用是将不必要的杂波去掉，使波形清晰、易于观察，但拟制加大后也会漏掉的危险。 19、大型钢轨探伤车采用的是轮式探头，每个轮式探头内装有70°、一个0°和一个45°探头。 20、当射线透过某一物体后它的强度将被减弱，这种现象叫射线的衰减，射线的衰减包括和散射衰减。 21、在焊缝射线探伤中，照相上呈圆形或椭圆形且边缘比较清晰的黑点是缺陷。 22、磁粉探伤对铁磁材料中的表面裂纹检测最有效。 23、磁粉探伤中使用的磁化电流包括交流、直流和磁化电流。 24、渗透法探伤时渗透液渗入缺陷的能力除了表面张力、浸润作用、毛细管作用外，还与工件表面光洁度、缺陷内部介质、缺陷形态和有关。 25、液体渗透法探伤的检测灵敏度取决于探伤液的性能和。 26、《JJG（铁道）130-2003计量检定规程》，规定适用于钢轨超声波探伤仪的首次检定、后续检定和检验。 27、《JJG（铁道）130-2003计量检定规程》，规定37°探头探测GTS-60试块的螺孔和3mm 深的上斜裂，使两波等高，并使波高达到80%时的检出能力不小于22dB；信噪比不小于。 28、钢轨电阻焊缝中的灰斑缺陷多数出现在钢轨轨底三角区和部位。
无损探伤工 理论知识试题 一、选择题 1.道德是人们应当遵守的（B）和标准。（A）管理制度（B）行为原则（C）法律法规（D）工作规章 2.职业道德是指人们在一定的（A）范围内遵守的行为规范的总和。（A）职业活动（B）职业生涯（C）职业技 能活动（D）工作 3.职业道德是（A），它一方面具有社会道德的一般作用，另一方面又具有自身的特殊作用。（A）社会道德体系 的重要组成部分（B）工作的表现（C）职业技能活动的范围（D）以上都不正确 4.（D）是社会道德在职业生活的具体化。（A）职业范围（B）劳动报酬（C）法律尊严（D）职业道德 5.无损检测的方法有（D）。（A）超声波自动探伤、外观检查（B）内表面电视检查、超声波手动探伤（C）X射 线工业电视检验（D）A、B和C 6.无损检测是指在（C）的前提下，对试件进行检查和测试的方法。（A）进行超声波扫描（B）工件处于生产过 程中（C）不破坏试件（D）试件处于毛坯阶段 7.无损探伤的涵义是探测和发现缺陷；无损检测的内涵不仅仅是探测缺陷，还包括测试试件的一些其他信息，例 如结构、性质、状态等，并试图通过检测掌握更多的信息。无损检测包涵无损探伤，所以（B）。（A）无损探伤是无损检测的母集（B）无损探伤是无损检测的子集（C）无损检测与无损探伤是同一个概念（D）无损检测与无损探伤无关联 8.对无损检测认识的叙述中，下列说法正确的是（C）。（A）在任何情况下，只要根据一种无损检测方法的检测 结果，就能断定被检对象的内部质量情况（B）为了提高无损检测的可靠性，无论用什么检测方法都应力求用最高的检测灵敏度（C）无损检测的结果可以作为评定工件或材料质量的重要依据，但有时也需要根据其他检测方法所得到的检测参数作综合评定（D）由于无损检测的结果往往来自获得的物理参数，因此这种结果仅仅提供了对工件或材料评定的、不重要的参考数据 9.无损检测是在现代科学技术上发展的，是指不破坏被检材料的情况下，以（C）为手段，借助先进的技术和 设备器材，对被检对象的内部或表面进行检测或测定。（A）各种机械测量方法（B）各种抽样实验方法（C）物理的或化学的方法（D）以上都不正确 10.焊缝内气孔最适合的无损检测方法为（A）。（A）RT（B）UT（C）MT（D）PT 11.焊缝中的（D）缺陷最适合的无损检测方法为超声波探伤。（A）气孔（B）咬边（C）近表面划伤（D）内部裂 纹 12.工件的（C）最适合的无损检测方法为PT。（A）内部气孔（B）中部裂纹（C）表面开口缺陷（D）近表面缺 陷 13.无损检测的MT方法适用于（C）表面和近表面检测。（A）有色金属材料（B）非金属材料（C）铁磁性材料 （D）奥氏体材料 14.检测钢材表面缺陷最方便的方法是（C）。（A）静电法（B）超声法（C）磁粉法（D）射线法 15.应用无损检测技术，通常是为了达到（D）的目的。（A）保证产品质量，保障使用安全（B）改进制造工 艺（C）降低生产成本（D）A、B和C 16.当前国际上标准化的基本动态是（D）。（A）各国积极采用国际标准作为本国的国家标准（B）各国积极推荐 本国标准作为国际标准（C）按照标准规定的技术要求积极推行产品认证制度（D）A、B和C 17.金属材料焊接工艺实验中，经常对工艺试样进行（C），并根据检测结果改进制造工艺，最终确定理想的制造 工艺。（A）失效检测（B）多次热处理实验（C）无损检测（D）腐蚀减薄检测 18.无损检测不需要损坏试件就能完成检测过程，因此无损检测能够对产品进行（D）。（A）指定区域的检验（B） 抽样检验（C）百分之百检测或逐件检验（D）A、B和C 19.无损检测的目的是（D）。（A）改进产品制造工艺（B）降低产品制造成本（C）提高产品的可靠性（D）A、B 和C 20.以下（D）因素有可能使设备中原来存在的、制造规范允许的小缺陷扩展开裂，或使设备中原来没有缺陷的地 方产生这样或那样的新生缺陷，最终导致设备失效。（A）高温和应力作用导致材料蠕变（B）由于温度、压力的波动产生交变应力，使设备的应力集中部位产生疲劳（C）由于腐蚀作用使壁厚减薄或材质劣化（D）A、B 和C 21.检查高强度钢焊缝有无延迟裂纹时，无损检测实施的时机就应安排在焊接完成（C）进行。（A）立即（B）8h
职业技能鉴定理论考试复习题 车工（技师） 一、选择题： 2．汽车、轴承及自行车的生产一般都属于（ C ）类型。 A．单件生产 B．成批生产 C．大量生产 3．大批量生产一般应采用（ C ）卡片。 A．机械加工工艺过程 B．机械加工工艺 C．机械加工工序4．在满足产品使用性能的条件下，零件图上标注的尺寸精度等级和表面粗糙度要求应取（B ） A．低于机床加工的经济值 B．机床加工的经济值 C．高于机床加工的经济值 5．如果零件上没有合适的设计基准、准配基准能作定位基面，应考虑设置（ A ）。A．辅助基准 B．测量基准 C．画线基准 6．对较大面积的薄壁零件应合理（ A ），以提高工件刚度。 A．增加壁的厚度 B．增加孔径与孔深之比 C．增加加强肋7．在台阶轴上用盘铣刀轴向铣槽时，台阶轴上退刀槽的宽度应（B ）的半径。A．小于 B．大于 C．等于 8．工序基准是在（ C）上以标定被加工表面位置尺寸和位置精度的基准。A．设计图 B．零件图 C．工序图 9．在加工过程中间接获得的尺寸，称为（ A ）。 A．封闭环 B．增环 C．减环 10．确定工件加工余量时，（C ）方法比较简便，目前应用较广。 A．分析计算法 B．经验估算法 C．查表修正法 11．保证各主要表面达到零件图规定的加工质量要求的加工阶段是（ C ）阶段。A．粗加工 B．半精加工 C．精加工 D．精整和光整加工 12．劳动者在单位时间内生产的合格产品数量越多，劳动生产率就越高。这种说法是（ A ）。
A．正确的 B．不正确 C．无法确定 13．时间定额是指在一定的生产条件下，规定劳动者（D ）。 A．劳动时间 B．基本生产时间 C．完成的产品数量 D．完成一道工序所消耗的时间 14．下面（B ）措施能缩短基本时间（机动时间）。 A．缩短工件装夹时间 B．加大切削用量 C．缩短工件测量时间 D．减少回转刀架及装夹车刀时间 16．采用三把车刀同时车削三个台阶轴外圆，每把车刀实际切削长度只有总切削长度的三分之一，称为（A ）。 A．合并工步 B．合并进给 C．合并工序 17．关于成组技术，下面（C ）说法是错误的。 A．能提高劳动生产率 B．能充分利用设备 C．机床采用机群式布置 D．降低产品成本 21．超细晶粒合金刀具的使用场合不应包括（C ） A．高硬度、高强度的加工材料 B．难加工材料的间断切割 C．高速切削普通钢材 D．要求有较大前角，能进行薄层切削的精密刀具 22．关于可转位车刀，下面（ D ）说法是错误的。 A．刀具寿命高 B．有合理槽型与几何参数 C．有利于涂层和陶瓷等新型刀具材料的推广应用 D．由于刀片种类繁多，不宜实现刀杆和刀片可以标准化 23．我国可转位刀片的型号，共用（D ）号位的内容来表示主要参数的特征。A．7个 B．8个 C．9个 D．10个 24．成型车刀刀片中（B ）刀片通用性较广，可用于车外圆、端面、内孔及倒角。 A．正三角形 B．正方形 C．棱形 D．等边不等角六边形26．成型车刀刀片后角中（ D ）用的最多，其刀片后角为 0，实际刀具后角靠刀片安装在刀杆上倾斜形成。
无损探伤工中级理论知识复习题 实现连接的方法统称为（）。 A、固相焊接 B、熔焊 5.常用的手工电弧焊设备有（）0 A、交流电焊机 C、硅整流式电焊机 6.焊条中药皮的作用是（）。 A、稳弧和保护作用 C、改善焊接的工艺性能作川 7.手工电弧焊的缺点是（）。 A、生产效率低 C、对焊工的技术水平要求高 8.氟弧焊的焊接规范参数主要有（ A、焊接电流、电弧电压 C、制气流量、喷嘴直径 9.制弧焊的优点是（）。 A、电弧稳定、飞溅小 C、成型美观 10.二氧化碳气体保护焊的缺点是（ A、采川较人电流焊接时飞溅人 C、焊缝表面成型不光滑、不美观 11.蹴弧焊的焊接规范参数主要有（ A、焊接电流、电弧电压 B、存在应力集中和残余应力 D、A, B 和 C ）。 C、钎焊 D、A, B和C C、钎焊 B、旋转式直流电焊机 D、A, B 和 C B、冶金作川和掺和作川 D、A, B 和 C B、劳动强度大 D、A, B 和 C B、焊接速度、焊丝直径 D、A, B 和 C B、焊缝致密 D、A, B 和 C B、焊接时，烟雾多、弧光强 D、A, B 和 C B 、焊接速度、焊丝直径 一、单项选择（第1题?第160题。选择一个正确的答案，将相应的字母填入题内的括 号中。） 1.焊接的优点是（）。 A、节省金属材料、减轻结构重量且经济效益好 13、焊接工艺易实现机械化和自动化 C、结构强度高，接头密封性好 D、A, B 和 C 2.焊接接头具有（）的缺点。 A、组织性能不均匀 C、容易产生各种焊接缺陷 3.按工艺特点对焊接进行分类，可分为（ A、熔焊 B、压焊 4.利用物理作用，使两个连接表面上的原子相互接近到晶格距离，从而在固态条件下 D、对焊
钢轨探伤工技师题库（一） 一、填空题(请将正确答案填在横线空白处,每题分,共题) 1.TB/T 2340-2000标准规定，钢轨超声波探伤仪的动态范围，抑制最大时 为dB。 答案:2~6 2.TB/T 2340-2000标准规定,测定钢轨超声波探伤仪70°探头通道的灵敏度余量应 在试块上进行。 答案:WGT-3 3.在辙叉心宽0～50mm的断面处，一条垂直裂纹长度超过mm判重伤。 答案:0 4.TB/T2340-2000标准规定，钢轨超声波探伤仪的阻塞范围不大于mm。 答案:20 5.TB/T 2340-2000标准规定，钢轨超声波探伤仪距离幅度特性的测试点不应少 于个。 答案:6 6.在超声波探伤中，由于波的传播方向改变使声程增加或由于波型转换后使声速变慢出现的波形通常称为波。
答案:迟到 7.晶片尺寸较小的探头发射的超声波束，其远场覆盖面积。 答案:大 8.37°探头探测钢轨轨底中心的横向裂纹，是根据超声波的原理来发现的。 答案:直角反射 9.TB/T 2340-2000标准规定，GTS-60型试块主要用于钢轨探伤仪和探头的_______试验。 答案:缺陷检出能力 10.使用0°探头，探测钢轨时，探测面和仪器工作正常，但仪器常报警，且无回波，应考虑是钢轨内部有_______。 答案:纵向裂纹 11.A型显示超声波探伤仪荧光屏上时基线是由扫描电路产生的 ____形成的。 答案:锯齿波 12.为了使进入工件的波型转换为横波，除选择适当的入射角外，楔块的纵波声速还要比工件的横波声速____。 答案:小
13.铁工务（1995）144号文件规定，现场气压焊缝的探测每年不少于一次，铝热焊缝 __________不少于一次。 答案:每半年 14.超声埸中,当X≥3N时,横通孔的反射声压与长横孔直径的______成正比，与距离的3/2次方成反比。 答案:平方根 15.在对尖轨探伤时，尖轨轨面宽度大于 mm为探伤仪探测范围。 答案:50 16.在钢轨探伤中，凡发现接头有可疑波形，而探伤人员又无法拆检的应_________拆检或监视。 答案:通知养路区 17.超声波在介质中传播形成衰减的主要原因有，?声场扩散、材质散射和__________。 答案:材质吸收 18.超声波探伤，?从各个方向都能探测到的缺陷是________缺陷。 答案:体积形 19.在声程大于3N时，?垂直入射到平底孔的超声波，当平底孔的直径增加一倍时，反射声
射线判断题 1、原子核的半径约为原子半径的万分之一，其体积只占原子体积的几千亿分之一。（ T ） 2、X射线、γ射线、β粒子都属于电磁辐射。（ F ） 3、X射线由连续X射线和标识X射线组成。（ T ） 4、连续X射线的转换效率随阳极靶物质的原子序数越高、射线管的管电压越低而升高。（ F ） 5、Bq（贝可）是γ射线放射性活度的单位，Ci（居里）是γ射线放射性衰变的单位。（ T ） 6、中等能量的光子对物质作用时，电子对效应是主要的。（ F ） 7、对于相同能量的射线，透射的物质原子序数越大。物质的密度越大，衰减越大。（ T ） 8、射线穿透同一物体时，能量越低的射线衰减越弱。（ F ） 9、X射线管的阳极靶应该是耐高温的高原子序数的金属钨。（ T ） 10、X射线机常采用的冷却方式有油循环冷却、水循环冷却和辐射散热冷却三种方式。（ T ） 11、X射线机训机的过程是按照一定的程序，从低电压、低管电流逐步升压，直到达到X射线机的工作所需的最高工作电压。（ T ） 12、工业射线胶片和普通胶片没有什么差别。（ F ） 13、电子与质子的电荷基本相等，符号相同。（ F ） 14、放射性同位素的放射性活度是指其在单位时间内的原子衰变数。（ T ） 15、X射线和γ射线都是电磁辐射，而中子射线不是电磁辐射。（ T ） 16、当射线能量大于1.02MeV至2MeV时，与物质相互作用的主要形式是电子对效应。（ F ） 17、被照体离焦点越近，Ug值越大。（ T ） 18、硬X射线与软X射线传播的速度相同,但硬X射线的能量比软X射线高。（ T ） 19、新的或长期不用的Χ射线机，使用前要进行“训练”，其目的是提高射线管的真空度。（ T ） 20、X和γ射线虽然产生机理不同，但它们的传播速度相同。（ T ） 21、钴60比铱192具有较长的半衰期和较高的能量。（ T ） 22、射线会受电磁场的影响。（ T ）
钢轨探伤工技师题库（六） 六、论述题 1.说明指向角和近场区长度的关系，在实际探伤中如何选择探头频率和晶片的尺寸？ 答案:超声场的指向角θ0和近场区长度N都是表示晶片辐射特性的重要参数，它们与晶片直径和波长（既频率）有关。当频率一定时，晶片尺寸大，指向角小，近场区长度大；反之则相反。在实际探伤中，应根据被测工件的具体情况合理选择频率和晶片尺寸。一般对薄工件选用频率低，晶片直径小的探头，可避免在近场区内探伤，对厚度大的工件选用频率高，晶片直径大的探头，有利于对远距离内较小缺陷的检测。 2.简述斜探头的K值与钢中近场区长度之间的关系。 答案:由于钢中横波折射角总大于有机玻璃中的纵波入射角，因此，斜探头晶片的有效面积Ae总是小于晶片的实际面积A，这样用相同尺寸的晶片制作的探头，K值越大，其近场区“N”值就越小。 3.在超声波探伤中如何选择斜探头的K值？ 答案:斜探头K值的选择应根据探伤工艺的要求及工件的受力状态、易产生缺陷的部位和趋向、工件厚度和形状，其原则尽可能使声束与缺陷反射面垂直。 4.在超声波探伤中如何选择探头的频率？
答案:在满足探伤工艺要求的条件下尽可能选择频率较高的探头。因为频率高，波长短，指向性好和分辨力高，有利于发现小的缺陷，又能提高定位、定量的精度。但是，由于频率高穿透性能变差，粗晶材料的界面反射会增强，干扰缺陷的检测。探侧面组糙的工件表面会产生严重的散射，声波不易透入工件。总之应根据探伤工艺的要求以能发现最大测距内最小缺陷，并有足够的信噪比，以利于缺陷回波的确认。 5.说明WGT-3试块的作用。 答案:他的作用是测定钢轨探伤仪的灵敏度余量、声束宽度、70?和37?探头通道的距离幅度特性、斜探头的楔内回波幅度。 6.在钢轨探伤中为什么特别强调加强手工检查？ 答案:钢轨手工检查是一种必不可缺少的一种检查方法，他可以弥补钢轨探伤仪不能探测或很难探测的地段及部位，有利于分析和鉴别钢轨探伤仪检查中发现的可疑波形。 7.对钢轨探伤探头的检测有哪些规定？ 答案:应根据铁道部文件铁工务[1995]144号《钢轨探伤管理规则》的规定对新购置的探头必须有铁路局负责测试，各基层单位不得使用没有合格证的钢轨探伤仪专用探头；对使用中的钢轨探伤仪专用探头应按照铁道部标准TB/T2658.9-1995《钢轨超声波探伤作业》规定
2008版《铁路职业技能鉴定参考丛书》探伤技师部分 钢轨探伤工技师题库 一、填空题（140道） 1、TB/2340-2000标准规定，钢轨超声波探伤仪的动态范围抑制最大时为。 2、TB/2340-2000标准规定，钢轨超声波探伤仪距离幅度特性的测试点不应少于。 3、在超声波探伤中，由于波的传播方向改变使声程增加或由于波型转换后使声速变慢出现的波形通常称为波。 4、晶片尺寸较小的探头发射的超声波束，其远场覆盖面积。 5、37°探头探测钢轨轨底中心的横向裂纹，是根据超声波的原理来发现的。 6、使用0°探头，探测钢轨时，探测面和仪器工作正常，但仪器常报警，切无回波，应考虑钢轨内部有。 7、A型显示超声波探伤仪荧光屏上时基线是由扫描电路产生的形成的。 8、超声场中，当X≥3N时，长横通孔的反射声压与长横孔的直径的成正比，与距离的3/2次方成反比。 9、在对尖轨探伤时，尖轨轨面宽度大于为探伤仪的探测范围。 10、超声波在介质中传播形成衰减的主要原因有声场扩散、材质散射和。 11、在声程大于3N时，垂直入射到平底孔的超声波，当平底孔的直径增加1倍时，其反射声压增加。 12、A型显示超声波探伤仪各单元电路的工作是由电路协调的。 13、大型钢轨探伤车冬季探伤作业，为了防止耦合水冻结，常在水中加入的防冻液是。 14、使用前37°探头探测钢轨第一孔向下的斜裂纹时，其裂纹波出波的顺序应在之间。 15、使用直射70°探头有利于发现轨头部位的核伤。 16、凹面形状的缺陷将引起反射波束的。 17、超声波探伤仪的垂直线性不好会给判定缺陷的带来误差。 18、超声波探伤仪拟制旋钮的作用是将不必要的杂波去掉，使波形清晰、易于观察，但拟制加大后也会漏掉的危险。 19、大型钢轨探伤车采用的是轮式探头，每个轮式探头内装有70°、一个0°和一个45°探头。 20、当射线透过某一物体后它的强度将被减弱，这种现象叫射线的衰减，射线的衰减包括和散射衰减。 21、在焊缝射线探伤中，照相上呈圆形或椭圆形且边缘比较清晰的黑点是缺陷。 22、磁粉探伤对铁磁材料中的表面裂纹检测最有效。 23、磁粉探伤中使用的磁化电流包括交流、直流和磁化电流。 24、渗透法探伤时渗透液渗入缺陷的能力除了表面张力、浸润作用、毛细管作用外，还与工件表面光洁度、缺陷内部介质、缺陷形态和有关。 25、液体渗透法探伤的检测灵敏度取决于探伤液的性能和。 26、《JJG（铁道）130-2003计量检定规程》，规定适用于钢轨超声波探伤仪的首次检定、后续检定和检验。 27、《JJG（铁道）130-2003计量检定规程》，规定37°探头探测GTS-60试块的螺孔和3mm 深的上斜裂，使两波等高，并使波高达到80%时的检出能力不小于22dB；信噪比不小于。 28、钢轨电阻焊缝中的灰斑缺陷多数出现在钢轨轨底三角区和部位。
第二部分技师 一.电力机车司机技师练习题： （一）填空题： 1、作业场所保持整洁，通道（畅通），产品、配件、原材料堆放整齐。 2、铁路职工的作业场所在下班前，要做到收集整齐，关好门窗，做到：工完，料净，（场地清洁）。 3、不准在铁路（钢轨枕木）上坐卧、逗留，禁止在吊起中午下停留或行走。 4、在灰坑、地沟、水井、水池等附近通行时，防止滑落摔伤，严禁从灰坑和地沟上（跳跃）。 5、对有爆炸、燃烧危险地物品等腰按规定（妥善存放）和管理，严禁在其附近吸烟和明火作业。 6、等高作业使用的梯子和地面的角度以（55—60度）为宜，并要有防滑装置。 7、机车乘务员必须根据“机车乘务员培养任用及考试办法”中的规定经考试合格后，方准担当（乘务工作）。 8、出退勤走行时，严禁以车代步，走道心或（枕木头）。 9、更换闸瓦时须在手柄和闸把上挂好（禁动牌），关闭闸缸赛门，以防机车移动造成伤亡。 10、机车出入检修库时，车库大门应开好，机车走板、梯子、脚蹬、车顶不得有人，头部不得（探出窗外）。 11、目前我国已形成了4、（6）、8轴的韶山系列的电力机车型谱。 12、SS4改型电力机车是我国自行研制的第一代重载货运、（全相控调压）、B0转向架机车。 13、每列动车组均配备有（过渡）车钩、BP橡胶软管、MR橡胶软管、安装橡胶软管的扳手等搭载物品。 14、AC4000型电力机车是（交直交）传动型。 15、轴箱定位方式分为有（倒框轴箱）定位和无倒框轴箱定位两大类。 16、轴箱与转向架的连接方式，通称（轴箱定位）。 17、牵引电机的悬挂方式大致可分为为轴悬式、（架悬式）、体悬式3大类。 18、SS8、SS9型电力机车设置（弹簧止轮器）系统，作为机车的停车制动装置，以防止机车的溜行。 19、三端口电子器件，控制端部仅能控制导通，还能控制开断，称为（全控）型。 20、晶闸管的工作机理是依靠PNPN的再生正反馈过程，以实现双稳态——开通和关断作用的（无触点）开关。 21、CRH2型200公里动车组牵引电机调速方式为（交频变压）。 22．电子控制箱中装有四块插件，其中两块是110V电源的（“稳压触发”）插件，两块是“电源”插件。 23．同一抱轴承两副轴瓦的径向间隙差不得超过0.2mm。 24．非门电路的特点是其（输入与输出）状态总是相反的。 25．通过积分电路可将矩形脉冲变换成（三角形）脉冲输出。 26．通过微分电路，可将一个矩形脉冲变换成一对（正负尖脉冲）。 27．空电联合控制是使空气制动和（电阻）制动有机地结合起来。 28．继电器是一种根据输入量变化来控制（输出量越变）的自动电器。 29．电压继电器由测量机构，（比较）机构和执行机构等组成。 30．电磁继电器的反力弹簧，当电磁力（大于）反力时，衔铁吸合，接点动作。 31．主断路器是电力机车的电源总开关和机车的（总保护）器。 32．主断路器安装在机车车顶中部，连接在受电弓与（主变压器原边绕组）之间。
计算题 1.在水浸法探伤中，求水/钢的往复透过率T 解：Z1=1.5×106Kg/m2s(水温20℃) Z2=45.4×106Kg/m2s(水温20℃) T=4Z1Z2/(Z1+Z2)2=(4x1.5x45.4x1012)/(1.5+45.4)2×1012=0.12=12% 答：水/钢的往复透过率T为12% 2.碳素钢和不锈钢的声阻抗差异约为1%，求二者复合界面上的声压反射率。 解：设界面声压反射率为r（r取绝对值） r=(Z1-Z2)/(Z1+Z2)=(1-0.99)/(0.99+1)=0.005=0.5% 答：二者复合界面上的声压反射率为0.5%。 3.边长为D=10mm的方形晶片，指向角用θ0=57λ/D表示。试计算探测钢材时，下列探头晶片的指向角： ①5MHz10x10、②4MHz12x12、③3MHz15x15、④2MHz20x20 解：λ①=(5900x103)/(5x106)=1.18mm；λ②=(5900x103)/(4x106)=1.48mm； λ③=(5900x103)/(3x106)=1.97mm； λ④=(5900x103)/(2x106)=2.95mm，则：①的指向角：θ0=57x1.18/10=6.70；②的指向角：θ0=57x1.48/12=7.030； ③的指向角：θ0=57x1.97/15=7.480；④的指向角：θ0=57x2.95/20=8.410 4.当声压比为下列数值时，计算dB值。（不可用图表及计算尺）①8、②400、③20、④0.8、 ⑤1000 解：如用分贝表示两数值之比P/Q，则数值A=20lg（P/Q） ① A=20lg8=60lg2=18dB；② A=20lg400=40lg20=52dB；③ A=20lg20=20(lg2+lg10)=26dB； ④ A=20lg0.8=20(lg8+lg10-1)=-2dB；⑤ A=20lg1000=60lg10=60dB 5.5P20x10 45°的探头有机玻璃楔块内声速为2730m/s，被检材料（低碳钢）中声速为3230m/s，求入射角α。 解：根据折射定律：sinα/sinβ=C L1/C S2又： β=45° sinα=(C L1/C S2)·sinβ=(2730/3230)·sin45°=0.59 α=36.7° 答：入射角α为36.7° 6.试以钢材为例，计算2MHzΦ30直探头的近场区 解：声波在钢材中的纵波速度为5900m/s λ钢=Ｃ钢／f=5900x103/2x106=2.95mm N钢 =D2/4λ=302/4x2.95=76mm 答：2MHzΦ30直探头近场区为76mm。
1、目前我国采用的钢轨焊接方法有:（接触焊）、（气压焊）和（铝热焊）。 2、电阻焊的主要缺陷有（未焊透）、（疏松）、（夹渣）和（夹杂）、（过烧）、（灰斑）等。 3、超声波是人耳感觉不出来的频率高于（20KHz）的机械波,其波长、频率、声速三者的关系式为：（波长=声速/频率。）。 4、无损探伤采用的五大常规方法是（射线探伤）、（磁粉探伤）、（渗透探伤）、（涡流探伤）、（超声探伤）。 5、钢轨探伤作业,检查速度一般规定,在无缝线路地段探伤速度不超过（3Km/h），在普通线路及道岔前后和长大隧道范围地段不超过（2Km/h）。 6、电阻焊是将两轨对接经过电加热,（溶化）、（挤压）、（塑性变形）、再结晶的高温加压过程。 7、线路上的伤损钢轨分为（轻伤）、（重伤）、和（折断）。 8、钢轨伤损标准规定:轨头下颚透锈长度不超过30mm,应判为（轻伤）。 9、钢轨探伤,37°探头通过接头螺孔时,如果在螺孔波前面显示缺陷回波,应判为螺孔（向上斜）裂纹。 10、铁工务(1995)144号文件规定:钢轨探伤应执行（一看波形显示）、（二看探头位置）、(三看接头状态)。 11、维规规定,桥上隧道内的（轻伤）钢轨,应及时更换。 12、钢轨探伤,使用0°探头,尽量降低接收灵敏度的目的是（提高探伤灵敏度）。 13、60㎏/m钢轨轨高是（176mm）。 14、60㎏/m钢轨轨头宽度是（73mm）。 15、钢轨探伤,因故暂停探伤作业时,如续探则应后退不少于（1m）重复探伤。 16、上道探伤作业前必须检查仪器及有关备品,布置安全注意事项,落实防护设施。未设防护（禁止）探伤作业。 17、超声波探伤,根据仪器示波屏上显示的缺陷回波进行探伤的方法,称为(缺陷回波法) 18、钢轨探伤仪检修工作分（日常保养）、月测试、季度检修(季检)、年度检修(年检)和故障检修五部分。 19、安全优质探伤工区基本条件是(无漏检 )、无责任断轨。 20、TB/T2634－1995标准规定，探头工作环境温度，普通型为（－20℃～＋50℃）。 1、超声波从一种介质进入另一种介质后，其纵波声束与界面法线所成的夹角称为纵波折射角。（√） 2、碳和硅石是钢轨中的强化元素，他们的含量越高越好。（×） 3、钢轨的几何形状是根据应力分布特点设计的。（√） 4、纵波可以在空气、液体、固体中传播。（√） 5、用单晶片探头探伤时，探头只能发射或接收超声波（×） 6、磁粉探伤适用于检查任何金属材料（×） 7、电容器的主要作用是隔直流、通交流。（√） 8、频率与周期互为倒数关系。(√) 9、钢轨探伤时向轨面洒水的主要原因是减少探头与轨面的摩擦力。 (×)
第一部分初级工 一、钢轨探伤工初级练习题 （一）选择题 1．超声波是振动频率超过人耳听觉范围的声波，是机械波的一种，其频率高于（A ）。 （A）20kHz （B）2MHz （C）30kHz （D）200kHz 2．频率的单位可用周表示，每秒100 000周等于（ B ）。 （A）10kHz （B）100kHz （C）100MHz （D）0．1kHz 3．在工业超声波探伤中，大多数采用的频率范围为（B ）。 （A）5～25kHz （B）0．2～25MHz （C）1～200kHz （D）15～100MHz 4．在单位时间内（通常为1s）通过一定点的完整波的个数，称为（ C ）。 （A）波的振幅（B）波的脉冲长度 （C）波的频率（D）波长 5．超声波在相同的材料中传播，波长最短的超声波频率是（ D ）。 （A）1MHz （B）2.5MHz （C）5MHz （D）10MHz 6．一定频率的超声波通过声速低的材料时，其波长将比通过声速高的材料时（ C ）。 （A）一样（B）增长（C）减短（D）成倍增长 7．介质质点振动方向与波的传播方向平行的波，称为（ A ）。 （A）纵波（B）横波（C）表面波（D）莱姆波 8．介质质点振动方向与波的传播方向垂直的波，称为（ B ）。 （A）纵波（B）横波（C）表面波（D）莱姆波 9．在材料表面上传播且质点振动轨迹为椭圆的超声波，称为（ D ）。 （A）切变波（B）横波（C）纵波（D）表面波 10．瑞利波又称为（ D ）。 （A）切变波（B）纵波（C）横波（D）表面波 11．压缩波又称为（ C ）。 （A）莱姆波（B）切变波（C）纵波（D）横波 12．（ A ）只能传播超声波纵波。 （A）机油（B）铝（C）冰（D）铜 13．表示超声波通过不同物质速率的术语是（ B ）。 （A）频率（B）声速（C）波长（D）脉冲长度 14．材料中的声速取决于（ C ）。 （A）波的频率（B）波长（C）材料特性（D）振动周期
钢轨探伤工高年级技能 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
钢轨探伤工（高级）技能复习题 一、简答题 1.钢轨探伤仪某一通道无回波的外部检查顺序是什么？ 答：首先检查面板上回波控制钮，如增益、衰减、抑制等，然后检查探头架、探头，看其位置是否正确，耦合，接触是否良好，再检查探头连线及对接电缆。 2．出现电压表无指示故障时，外部的检查顺序是什么？ 答：保险管、电源线、电池组及电源开关。 3．2.5B20Z探头各符号所表示的意义时什么？ 答：2.5B20Z：2.5—频率2.5MHz，B—钛酸钡陶瓷，20—圆晶片直径20mm，Z—直探头。 4．5P6XK2探头各符号所表示的意义是什么？ 答：5—频率5MHz，P—锆钛酸铅陶瓷，6×6—矩形晶片6mm×6mm，K2—K值斜探头，K=2。 5．70°探头探伤时会产生哪些假信号？ 答：剥离层多次反射波、鱼鳞剥离反射波、剥落掉块波、轨面擦伤波、侧面锯齿波、颚部锈蚀波、夹板卡损波、螺孔反射波、焊筋轮廓波。 6．用计算法求解缺陷当量，通常适用的声程有什么要求？ 答：适用的声程范围应大于3倍的近场长度。 7．钢轨核伤的产生、发展因素、部位和伤损编号是什么？ 答：核伤产生及发展的原因有：由于钢轨冶炼和轧制过程中材质不良，如白点、气泡、非金属夹杂物等，在列车重复荷载作用下，接触应力大、疲劳强度不足，发展扩大，造成横
向断裂。核伤主要产生的部位在钢轨头部内侧（调边轨也有例外）。伤损编号为：制造原因20号，疲劳21号。 8．手工检查钢轨时应注意的五种暗伤的特征是什么？ 答：（1）钢轨顶面上被车轮磨光的白面（白光）与黑面相交的地方不成直线。 （2）轨面上白光中有乌光或黑线。 （3）轨头肥大。 （4）轨头颏部有下垂现象。 （5）颏部透锈。 9．钢轨伤损分类十位和个位数分别表示什么？ 答：钢轨伤损采用两位数字编号进行分类，十位数表示伤损在钢轨断面上的位置和伤损状态，个位数表示造成伤损的原因。 10．当纵波入射角逐渐增大时，透入第二介质的波型有什么变化？ 答：（1）当入射波大于0°而小于第一临界角，且C L2＞C L1 时，这时透入第二介质中有折射 纵波也有折射横波。 （2）当入射波大于第一临界角而小于第二临界角时，且C L2＞C L1 时，第二介质中只有折 射横产存在。 （3）当入射纵波大于第二临界角时，第二介质中只有表面波存在。 11．TB/T2340—93标准要求钢轨探伤仪至少应配备哪几种探头同时工作？ 答：钢轨探伤仪应携带一个标称值为0°，两个折射角标称值为37°（或35°～45°间的其它某个角度）和两个折射角标称值为70°，共五个以上探头同时工作。 12．TB/T2340—93规定37°探头灵敏度余量是多少？
精品文档 . 探伤工岗位技能大赛试题 一、判断题（每小题1分，共15分） 1.超声波垂直入射到某界面时的声强反射率和透射率与从何种介质入射 无关。（） 答案：√ 2.无论通以交流电还是直流电，圆形导体轴线上的磁场强度恒等于零。 （） 答案：√ 3.超声波在工件中的传播速度不是声能的传播速度。（） 答案：× 4.激励电流的方向与磁场方向是垂直的。（） 答案:√ 5.涡流检测中，点探头的尺寸应做得大一些，这样灵敏度高。（） 答案：×
精品文档 . 6.质点振动方向和波的传播方向一致的波称为横波。（） 答案：× 7.线性良好的超声波探伤仪，示波屏上的波高与声压成正比。（） 答案: √ 8.涡流检测只能用于导电材料。（） 答案: √ 9.漏磁检测只能用于导电材料。（） 答案：× 10.温度对铁磁性材料的磁性无影响。（） 答案：× 11.指向性好，主声束越窄声能越集中，超声探伤的分辨力越高。（） 答案: √ 12.目前的涡流探伤方法能够准确的测量出缺陷的形状和大小。（） 答案：×
精品文档 . 13.在钢锻件探伤中，脉冲重复频率太高是产生幻象波的重要原因之一。 （） 答案：√ 14.超声波探伤中，当大平底面距离增加一倍，其回波下降6dB。（）答 案：√ 15.超声波检测中评定缺陷为Φ2mm平底孔当量，即意味着该缺陷的实际 面积就是Φ2mm的圆面积大小。（） 答案：× 16.对饼形锻件，采用纵波直探头作径向探测是最佳检测方法。（） 答案：× 17.检验近表面缺陷最有效的方法是采用收发联合双晶探头。（） 答案：√ 18.按照经典理论，超声波检测方法所能检测的最小缺陷尺寸大约是二分之 一波长( ) 答案：√
