电子兆欧表使用说明

航空用兆欧表使用说明书
1、使用兆欧表的注意事项
(1)测量绝缘电阻必须在被测设备和线路停电的状态下进行。

对含有大电容的设备，测量前应放电，测量后也应及时放电，放电时间不得小于2min,以保证人身安全。

(2)兆欧表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接,以避免线间电阻引起的误差。

(3)摇动手柄时应由慢渐快至额定转速120r/min。

在此过程中，若发现指针指零，说明被测绝缘物发生短路事故，应立即停止摇动手柄，避免表内线圈因发热而损坏。

(4)测量具有大电容设备的绝缘电阻时，读数后不能立即停止摇动兆欧表，以防止已充电的设备放电而损坏兆欧表，应在读数后-边降低手柄转速，一边拆去接地线。

在兆欧表停止转动和被测物充分放电前不能用手触及被测设备的导电部分。

(5)测量设备的绝缘电阻时，应记下测量时的温度、湿度，被测设备的状况等，以便分析测量结果。

2、使用兆欧表测量电气设备绝缘电阻的步骤
(1)正确选择兆欧表:选择兆欧表的原则是:
①其额定电压一定要与被测电气设备或线路的工作电压相适应;
②兆欧表的测量范围也应与被测绝缘电阻的范围相符合，以免引起大的读数误差。

(2)兆欧表的正确接线：如前文所述，此处不再重复。

(3)使用兆欧表前的检查:
在兆欧表接通被测电阻前，摇动手柄使发电机达到120 r/min的额定转速，观察指针是否指在标度尺的“∞”位置;再将端钮L和E短接,缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。

如果指针不能指在相应的位置，表明兆欧表有故障，必须检修后才能使用。

(4)用兆欧表测量电气设备的绝缘电阻:测量步骤要正确,测量结果需在允许误差范围内。

兆欧表的使用北欧表是一种专门用来测量电气设备绝缘性能好坏。

主要有：手摇直流发电机，磁电系比率表，测量线路组成。

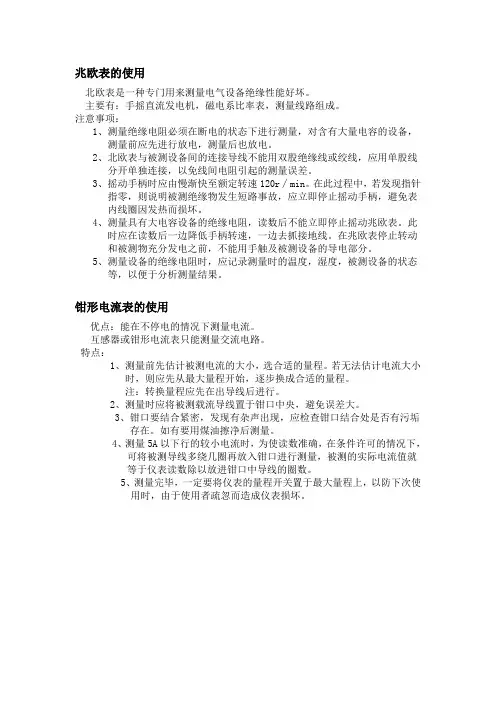

注意事项：1、测量绝缘电阻必须在断电的状态下进行测量，对含有大量电容的设备，测量前应先进行放电，测量后也放电。

2、北欧表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接，以免线间电阻引起的测量误差。

3、摇动手柄时应由慢渐快至额定转速120r∕min。

在此过程中，若发现指针指零，则说明被测绝缘物发生短路事故，应立即停止摇动手柄，避免表内线圈因发热而损坏。

4、测量具有大电容设备的绝缘电阻，读数后不能立即停止摇动兆欧表。

此时应在读数后一边降低手柄转速，一边去抓接地线。

在兆欧表停止转动和被测物充分发电之前，不能用手触及被测设备的导电部分。

5、测量设备的绝缘电阻时，应记录测量时的温度，湿度，被测设备的状态等，以便于分析测量结果。

钳形电流表的使用优点：能在不停电的情况下测量电流。

互感器或钳形电流表只能测量交流电路。

特点：1、测量前先估计被测电流的大小，选合适的量程。

若无法估计电流大小时，则应先从最大量程开始，逐步换成合适的量程。

注：转换量程应先在出导线后进行。

2、测量时应将被测载流导线置于钳口中央，避免误差大。

3、钳口要结合紧密，发现有杂声出现，应检查钳口结合处是否有污垢存在。

如有要用煤油擦净后测量。

4、测量5A以下行的较小电流时，为使读数准确，在条件许可的情况下，可将被测导线多绕几圈再放入钳口进行测量，被测的实际电流值就等于仪表读数除以放进钳口中导线的圈数。

5、测量完毕，一定要将仪表的量程开关置于最大量程上，以防下次使用时，由于使用者疏忽而造成仪表损坏。

照明电路原理图照明电路10个要1、电度表电源线要1、3进2、4出；2、闸刀刀口要向上装，电源上进下出；3、闸刀熔丝要用铅锡熔丝，不得用铜丝、铅丝4、闸刀要左零右火。

5、布线要横平竖直，紧贴板面，不准斜拉线6、开关要串联在火线上。

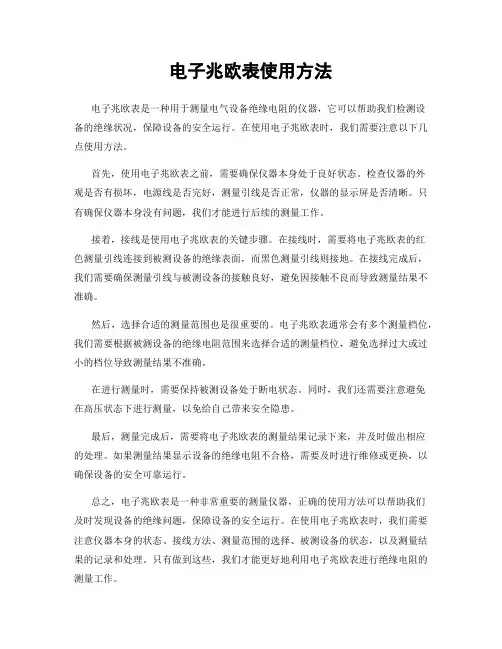

电子兆欧表使用方法
电子兆欧表是一种用于测量电气设备绝缘电阻的仪器，它可以帮助我们检测设
备的绝缘状况，保障设备的安全运行。

在使用电子兆欧表时，我们需要注意以下几点使用方法。

首先，使用电子兆欧表之前，需要确保仪器本身处于良好状态。

检查仪器的外
观是否有损坏，电源线是否完好，测量引线是否正常，仪器的显示屏是否清晰。

只有确保仪器本身没有问题，我们才能进行后续的测量工作。

接着，接线是使用电子兆欧表的关键步骤。

在接线时，需要将电子兆欧表的红
色测量引线连接到被测设备的绝缘表面，而黑色测量引线则接地。

在接线完成后，我们需要确保测量引线与被测设备的接触良好，避免因接触不良而导致测量结果不准确。

然后，选择合适的测量范围也是很重要的。

电子兆欧表通常会有多个测量档位，我们需要根据被测设备的绝缘电阻范围来选择合适的测量档位，避免选择过大或过小的档位导致测量结果不准确。

在进行测量时，需要保持被测设备处于断电状态。

同时，我们还需要注意避免
在高压状态下进行测量，以免给自己带来安全隐患。

最后，测量完成后，需要将电子兆欧表的测量结果记录下来，并及时做出相应
的处理。

如果测量结果显示设备的绝缘电阻不合格，需要及时进行维修或更换，以确保设备的安全可靠运行。

总之，电子兆欧表是一种非常重要的测量仪器，正确的使用方法可以帮助我们
及时发现设备的绝缘问题，保障设备的安全运行。

在使用电子兆欧表时，我们需要注意仪器本身的状态、接线方法、测量范围的选择、被测设备的状态，以及测量结果的记录和处理。

只有做到这些，我们才能更好地利用电子兆欧表进行绝缘电阻的测量工作。

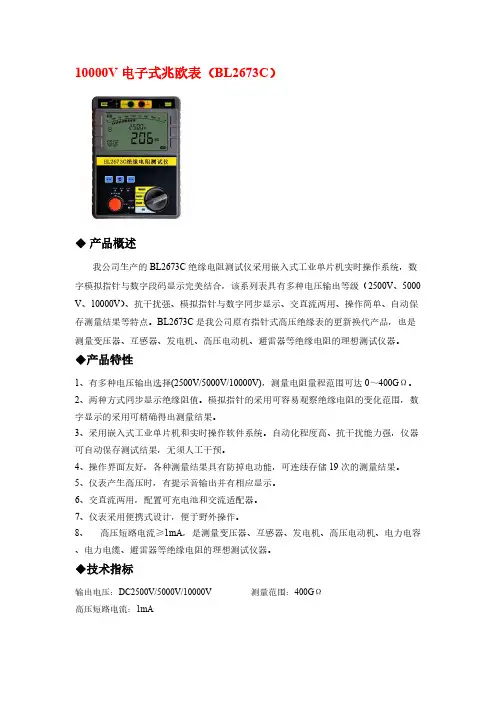

10000V电子式兆欧表（BL2673C）◆产品概述我公司生产的BL2673C绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，数字模拟指针与数字段码显示完美结合，该系列表具有多种电压输出等级（2500V、5000 V、10000V）、抗干扰强、模拟指针与数字同步显示、交直流两用、操作简单、自动保存测量结果等特点。

BL2673C是我公司原有指针式高压绝缘表的更新换代产品，也是测量变压器、互感器、发电机、高压电动机、避雷器等绝缘电阻的理想测试仪器。

◆产品特性1、有多种电压输出选择(2500V/5000V/10000V)，测量电阻量程范围可达0～400GΩ。

2、两种方式同步显示绝缘阻值。

模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。

3、采用嵌入式工业单片机和实时操作软件系统。

自动化程度高、抗干扰能力强，仪器可自动保存测试结果，无须人工干预。

4、操作界面友好，各种测量结果具有防掉电功能，可连续存储19次的测量结果。

5、仪表产生高压时，有提示音输出并有相应显示。

6、交直流两用，配置可充电池和交流适配器。

7、仪表采用便携式设计，便于野外操作。

8、高压短路电流≥1mA，是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

◆技术指标输出电压：DC2500V/5000V/10000V 测量范围：400GΩ高压短路电流：1mA精度：5%工作电源8节AA型电池（8节AA型充电电池，外置充电器）工作温度及湿度-10℃～40℃，最大相对湿度85％保存温度及湿度-20℃～60℃，最大相对湿度90％绝缘性能电路与外壳间电压为1000V DC时，最大2000MΩ耐压性能电路与外壳间施加3KV/50Hz正弦波交流电压，承受1分钟尺寸230mm×190mm×90mm (L×W×H)重量 2.5KG附件测试线一套，说明书，合格证，充电适配器,电源线，8节AA型充电电池◆使用方法一、准备工作注意：当第一次使用仪表时，需充电6小时。

日本共立KYORITSU 3125 数字式高压兆欧表操作说明书KYORITSU 3125数字式高压兆欧表安全警告KYORITSU 3125数字式高压兆欧表的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。

使用前请先阅读以下说明。

KYORITSU 3125数字式高压兆欧表警告● 使用前，通读并理解说明书中的操作指南。

● 请将说明书随身保存以确保可随时参阅。

● 必须按指示使用仪器。

● 理解并遵守安全操作指示。

KYORITSU 3125数字式高压兆欧表必须严格遵守上述操作说明。

如不遵守，测量时可能会导致人身伤害和仪器毁坏本仪器上的标志意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。

危险表示操作不当会导致严重或致命的伤害。

警告表示操作不当存在导致严重或致命的伤害的可能性。

注意表示操作不当有可能会导致人身伤害或仪器毁坏。

KYORITSU 3125数字式高压兆欧表危险● 请勿在AC/DC600V以上的电路中测量。

● 请勿在易燃场所测试，火花可能会引起爆炸。

● 请勿在仪器表面潮湿或操作者手潮湿时操作。

● 测试电压时，注意避免金属部分与测试导线短路，有可能导致人身伤害事故。

● 测量时不要超过量程允许的最大范围。

● 测试线连接在仪器上时，请不要按下测试开关。

● 测量时请勿打开电池盖。

● 绝缘测量时，不可触摸被测回路。

可能导致触电事故。

KYORITSU 3125数字式高压兆欧表警告● 若仪器出现异常请停止使用。

例如：仪器破损或裸露出金属部分。

● 测试导线连接被测回路时，不要旋转功能选择开关。

● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时仪器返回共立产品中国办事处。

● 仪器在潮湿状态下请勿更换电池。

● 确定所有测试导线与仪表的测试端口连接牢固。

● 打开电池盖时，确保仪器已关机。

KYORITSU 3125数字式高压兆欧表注意● 测量前，确认量程开关切换至适当的位置。

10000V电子式兆欧表（BL2673C）◆产品概述我公司生产的BL2673C绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，数字模拟指针与数字段码显示完美结合，该系列表具有多种电压输出等级（2500V、5000 V、10000V）、抗干扰强、模拟指针与数字同步显示、交直流两用、操作简单、自动保存测量结果等特点。

BL2673C是我公司原有指针式高压绝缘表的更新换代产品，也是测量变压器、互感器、发电机、高压电动机、避雷器等绝缘电阻的理想测试仪器。

◆产品特性1、有多种电压输出选择(2500V/5000V/10000V)，测量电阻量程范围可达0～400GΩ。

2、两种方式同步显示绝缘阻值。

模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。

3、采用嵌入式工业单片机和实时操作软件系统。

自动化程度高、抗干扰能力强，仪器可自动保存测试结果，无须人工干预。

4、操作界面友好，各种测量结果具有防掉电功能，可连续存储19次的测量结果。

5、仪表产生高压时，有提示音输出并有相应显示。

6、交直流两用，配置可充电池和交流适配器。

7、仪表采用便携式设计，便于野外操作。

8、高压短路电流≥1mA，是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

◆技术指标输出电压：DC2500V/5000V/10000V 测量范围：400GΩ高压短路电流：1mA精度：5%工作电源8节AA型电池（8节AA型充电电池，外置充电器）工作温度及湿度-10℃～40℃，最大相对湿度85％保存温度及湿度-20℃～60℃，最大相对湿度90％绝缘性能电路与外壳间电压为1000V DC时，最大2000MΩ耐压性能电路与外壳间施加3KV/50Hz正弦波交流电压，承受1分钟尺寸230mm×190mm×90mm (L×W×H)重量2.5KG附件测试线一套，说明书，合格证，充电适配器,电源线，8节AA型充电电池◆使用方法一、准备工作注意：当第一次使用仪表时，需充电6小时。

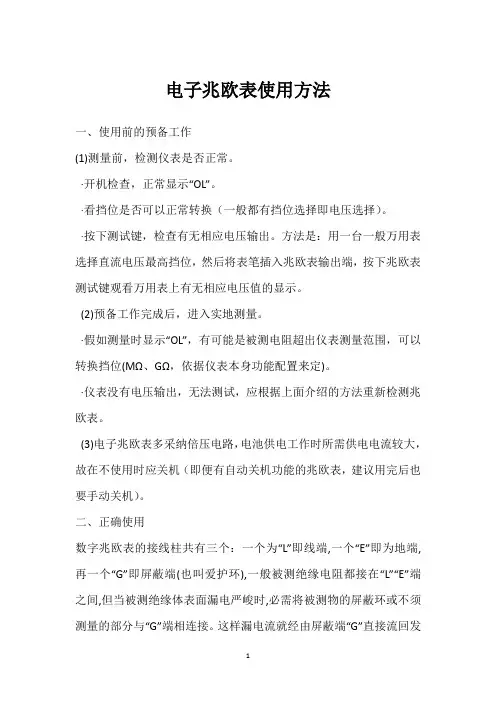

电子兆欧表使用方法一、使用前的预备工作(1)测量前，检测仪表是否正常。

·开机检查，正常显示“OL”。

·看挡位是否可以正常转换（一般都有挡位选择即电压选择）。

·按下测试键，检查有无相应电压输出。

方法是：用一台一般万用表选择直流电压最高挡位，然后将表笔插入兆欧表输出端，按下兆欧表测试键观看万用表上有无相应电压值的显示。

(2)预备工作完成后，进入实地测量。

·假如测量时显示“OL”，有可能是被测电阻超出仪表测量范围，可以转换挡位(MΩ、GΩ，依据仪表本身功能配置来定)。

·仪表没有电压输出，无法测试，应根据上面介绍的方法重新检测兆欧表。

(3)电子兆欧表多采纳倍压电路，电池供电工作时所需供电电流较大，故在不使用时应关机（即便有自动关机功能的兆欧表，建议用完后也要手动关机）。

二、正确使用数字兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端(也叫爱护环),一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严峻时,必需将被测物的屏蔽环或不须测量的部分与“G”端相连接。

这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过数字兆欧表的测量机构(动圈)。

这样就从根本上消退了表面漏电流的影响,特殊应当留意的是测量电缆线芯和外表之间的绝缘电阻时,肯定要接好屏蔽端钮“G”,由于当空气湿度大或电缆绝缘表面又不洁净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与数字兆欧表的“G”端相连。

当用数字兆欧表摇测电器设备的绝缘电阻时,肯定要留意“L”和“E”端不能接反,正确的接法是：“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。

假如将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇合到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。

兆欧表的使用方法及要求1.测量前，应将兆欧表保持水平位置,左手按住表身,右手摇动兆欧表摇柄，转速约120r/min,指针应指向无穷大（∞），否则说明兆欧表有故障。

2。

测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确.3。

测量时必须正确接线.兆欧表共有三个接线端（L、E、G).测量回路对地电阻时，L端与回路的裸露导体连接,E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首段与尾端分别与L、E连接;测量电缆的绝缘电阻时，为防止电缆表面泄露电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间跟导线与地之间应保持适当距离,以免影响测量精度;5摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

6。

摇动兆欧表后,各接线柱之间不能短接，以免损坏。

使用兆欧表测量绝缘电阻时应注意的问题兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确，噪音小，摇动轻，且装有防止测量电路泄露电流的屏障装置和独立的接线柱.1.测量前应正确选用表计的规范，使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V及以下的电气设备一般选用500~1000V的兆欧表，500V以上的电气设备选用2500V兆欧表，高压设备选用2500～5000V兆欧表。

2。

使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时，先驱动兆欧表,其指针可以上升到“∞”处,然后再将两个接线端扭短路,慢慢摇动兆欧表，指针应指向“0”处，符合上述情况说是兆欧表是好的,否则不能使用。

3。

使用时必须水平放置，且远离外磁场4。

接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。

5。

测量时转动手柄应由慢渐快并保持120r/min转速，待调速器发生滑动后,即为稳定的读数，一般应取1min后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。

简述兆欧表的使用方法兆欧表是一种用于测量电阻值的电子仪器。

它可以测量非常高阻值的元件或设备，往往用于检测绝缘材料的电阻值。

下面将详细介绍兆欧表的使用方法。

1. 连接电源：首先，将兆欧表连接到适当的电源，通常使用一个交流或直流电源。

确保电源的电压符合兆欧表的要求，并注意正确连接正负极。

2. 准备测试样品：将需要测试的样品准备好，例如绝缘材料或电气设备。

确保测试样品没有任何连接到其他电源或设备上的电线。

3. 设置测量模式：打开兆欧表，并选择相应的测量模式。

通常兆欧表具有多个测量范围，根据你要测量的电阻值选择合适的测量范围。

4. 连接测试样品：将兆欧表的测量引线分别连接到测试样品的两个端点上。

确保引线与测试样品的接触良好，没有松动或断开的情况发生。

5. 开始测量：按下兆欧表上的测量按钮或旋钮，开始测量电阻值。

等待一段时间，直到兆欧表稳定并显示出稳定的测量结果。

6. 记录测量结果：当测量结果稳定后，记录下测量结果。

一般兆欧表的显示屏会显示出具体的电阻值，并可能带有单位（如兆欧或千欧）。

7. 断开连接：完成测量后，断开兆欧表与测试样品之间的连接。

确保引线不会误触其他电源或设备，以免发生意外。

8. 关闭兆欧表：关闭兆欧表的电源，并进行适当的保养。

清洁测量引线并储存兆欧表在干燥、安全的地方。

参考内容：- 艾迪特. 赫彻森 (2016). 《电子测量与仪器》. 电子工业出版社. - 佐藤真一, 喜多村文成 (2001). 《电子测量技术与仪器》. 机械工业出版社.- 测量仪器分类与使用方法 [EB/OL]. 电子教学资源共享平台. (2019). 中国科学技术大学.。

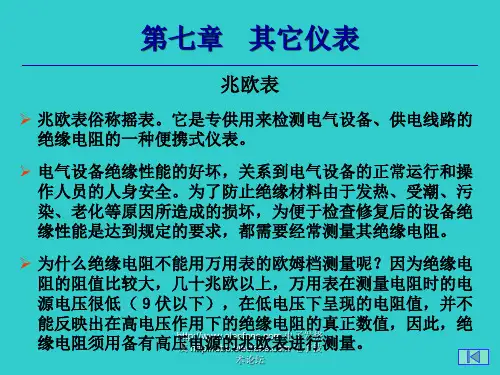

兆欧表的使用方法和技巧一、任务引导 >>>>>>在电动机、电器和供电线路中，绝缘性能的好坏对电力设备的正常运行和安全用电起着至关重要的作用。

表示绝缘性能的参数是电气设备本身绝缘电阻值的大小，绝缘电阻值越大，其绝缘性能越好，电力设备线路也就越安全。

前面所学万用表的欧姆挡，是在低电压条件下测量电阻值。

如果用万用表来测量电气设备的绝缘电阻，其阻值一般都是无穷大。

而电气设备实际的工作条件是几百伏或几千伏，在这种工况下，绝缘电阻不再是无穷大，可能会变得比较小。

因此测量电气设备的绝缘电阻要根据电气设备的额定电压等级来选择仪表。

兆欧表是一种专用于测量绝缘电阻的直读式仪表，又称绝缘电阻测试仪。

兆欧表是专用于测量电气设备绝缘性能的仪表，有手摇式和电子式两种，我们应知道其基本的测量原理，着重于掌握测量方法。

二、任务目标>>>>>>1）掌握手摇式兆欧表测绝缘电阻的方法2）掌握电子式兆欧表测绝缘电阻的方法三、技能建构>>>>>>技能建构点1、认识常用兆欧表1.兆欧表的分类和特点常见兆欧表的分类和特点详见表2-6。

表2-6 常见兆欧表的分类和特点（a）数字式（b）指针式2. 兆欧表的工作原理和面板介绍1）手摇式兆欧表的工作原理手摇式兆欧表的工作原理图如图2-26所示，其工作原理如下：图2-26 手摇式兆欧表的工作原理图（1）摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电。

（2）通过线圈1的电流I l与气隙磁场相互作用产生转动力矩M1；通过线圈2的电流I2也与气隙磁场相互作用产生反作用力矩M2，M1与M2方向相反。

由于气隙磁场是不均匀的，所以转动力矩M1不仅与线圈1的电流I1成正比，而且还与线圈1所处的位置（用指针偏转角表示）有关。

在测量Rx时，随Rx的改变，I1改变，而I2基本不变。

线圈2主要是用来产生反作用力矩的，这个力矩基本不变。

500v兆欧表的刻度读法500V兆欧表的刻度读法兆欧表是一种用于测量电阻值的仪器，在电力、电子、通信等领域都有广泛的应用。

其中，500V兆欧表是一种常见的型号，可以用于测量高阻值的电路或设备。

我们来了解一下500V兆欧表的刻度读法。

在兆欧表上，刻度通常分为几个区域，每个区域对应不同的量程。

对于500V兆欧表来说，常见的刻度区间包括500MΩ、5GΩ和50GΩ。

在进行测量时，我们首先需要将待测电路或设备与兆欧表连接好，确保良好的电气接触。

然后，将兆欧表的电压档位调至500V，这是因为500V是该型号兆欧表的标称电压。

接下来，我们就可以读取待测电路或设备的电阻值了。

在读取电阻值时，我们需要注意使用正确的刻度区间。

如果待测电路或设备的阻值在500MΩ以下，我们应该选择500MΩ刻度区间进行测量。

如果待测电路或设备的阻值在500MΩ到5GΩ之间，我们应该选择5GΩ刻度区间进行测量。

如果待测电路或设备的阻值在5GΩ到50GΩ之间，我们应该选择50GΩ刻度区间进行测量。

在读取电阻值时，我们需要注意保持仪器与待测电路或设备之间的稳定状态，避免外界干扰。

通常情况下，我们需要等待一段时间，让电阻值稳定下来，然后再进行读数。

读数时，我们应该将注意力集中在仪器的刻度上，确保准确读取电阻值。

除了读取电阻值，我们还可以观察兆欧表的指针或数字显示，以了解待测电路或设备的质量状况。

如果指针指向较小的刻度或数字显示较小的数值，说明待测电路或设备的电阻较低，质量较好。

反之，如果指针指向较大的刻度或数字显示较大的数值，说明待测电路或设备的电阻较高，质量较差。

总结起来，500V兆欧表的刻度读法是根据待测电路或设备的阻值范围选择合适的刻度区间，并通过观察兆欧表的指针或数字显示来读取电阻值。

在进行测量时，我们需要保持仪器与待测电路或设备之间的稳定状态，避免外界干扰。

通过正确使用500V兆欧表的刻度读法，我们可以准确测量电路或设备的电阻值，为工程和维修提供准确的数据支持。

兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到。

o处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。

注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

，2、检查被测电气设备和电路，看是否已全部切断电源。

绝对不允许设备和线路带电时用兆欧表去测量。

3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。

保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。

通常都要摇动一分钟后，待指针稳定下来再读数。

如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。

若测量中发现指针指零，应立即停止摇动手柄。

4、测量完毕，应对设备充分放电，否则容易引起触电事故。

5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。

只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。

6、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。

500V~2500V电子数字兆欧表步骤流程（新手必读）测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD 显示的稳定数值乘以10即为被测的绝缘电阻值。

当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。

关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。

注意：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。

0831B接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。

测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。

如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。

问：2500V电子数字兆欧表能测量哪些设备答：数字兆欧表电力行业的基本测量工具，是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表，适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻，输出电压从100V~20kv不等。

兆欧表功能用途兆欧表是俗称绝缘电阻测试仪，主要用于测量电气设备、家用电器或电气线路对地及相间绝缘强度的常用测试工具，兆欧（MΩ）为单位，具有适用范围广，普片性强的特点，采用中大规模集成电路，输出功率大，短路电流高和多档位选择电压，等电位保护环和四阶有源低通滤波电路，抗干扰强，测量精度高，电子升压，LED显示，操作简单，测量迅捷。

摇表（兆欧表）的原理、使用及注意事项一、兆欧表的结构和工作原理1．兆欧表的结构常用的手摇式兆欧表，主要由磁电式流比计和手摇直流发电机组成，输出电压有500V、1000V、2500V、5000V几种。

随着电子技术的发展，现在也出现用干电池及晶体管直流变换器把电池低压直流转换为高压直流，来代替手摇发电机的兆欧表。

磁电式流比计是测量机构。

如图3-6所示：可动线圈1与2互成一定角度，放置在一个有缺口的圆柱形铁心5的外面，并与指针固定在同一转轴上；极掌4为不对称形状，以使空气隙不均匀。

2．兆欧表的工作原理兆欧表的工作原理如图3-7所示。

被测电阻RX接于兆欧表测量端子“线端”L与“地端”E之间。

摇动手柄，直流发电机输出直流电流。

线圈1、电阻R1和被测电阻RX串联，线圈2和电阻R2串联，然后两条电路并联后接于发电机电压U上。

设线圈1电阻为r1，线圈2电阻为r2，则两个线圈上电流分别是：I1＝U/(r1+R1+RX)I2＝U/(r2+R2)两式相除得I1/I2＝(r1+R1+RX)/(r2+R2)式中r1、r2、R1和R2为定值，RX为变量，所以改变RX会引起比值I1∕I2的变化。

由于线圈1与线圈2绕向相反，流入电流I1和I2后在永久磁场作用下，在两个线圈上分别产生两个方向相反的转距T1和T2，由于气隙磁场不均匀，因此T1和T2既与对应的电流成正比又与其线圈所处的角度有关。

当T1≠T2时指针发生偏转，直到T1＝T2时，指针停止。

指针偏转的角度只决定于I1和I2的比值，此时指针所指的是刻度盘上显示的被测设备的绝缘电阻值。

当Ｅ端与Ｌ端短接时，I1为最大，指针顺时针方向偏转到最大位置，即“０”位置；当E、L端未接被测电阻时，ＲX趋于无限大，I1＝0，指针逆时针方向转到“∞”的位置。

该仪表结构中没有产生反作用力距的游丝，在使用之前，指针可以停留在刻度盘的任意位置。

二、兆欧表的使用1．正确选用兆欧表兆欧表的额定电压应根据被测电气设备的额定电压来选择。

电子兆欧表1、图示说明：①LINE 探棒②保护端口③接地端口④高、低量程LED ⑤测试开关⑥功能开关⑦电池盖2、使用方法：注意：按下“PRESS TO TEST”键时，请务必小心仪器测试棒与接地端存在高压。

请确保将被测电路接地，通常将仪器接地端接地。

进行绝缘电阻测量时，蜂鸣器会持续鸣叫。

1）调零功能：将功能选择开关设置为“OFF”，用螺丝起子调整前面板中央的调零钮,使指针位于“∞”刻度。

2）检查电池：将功能选择开关调节至BA TT.CHECK位置, 按下测试开关。

若指针停留于BATT.GOOD区域或此区域右侧，表示电池状况良好。

否则，请更换电池。

注意：测试时，请勿长按或锁定测试开关。

若电池充足，则会造成大于绝缘电阻测量时的电流消耗。

3）绝缘电阻测量：将功能选择开关设置为OFF位置，并将被测回路接地。

将测试线连接仪器的接地端和被测回路的接地端。

将测试棒接触被测回路后按下测试开关。

绿色LED 点亮时，请读取外圈（高量程）刻度上的绝缘电阻值，若红色LED点亮，请读取内圈（低量程）刻度值。

进行5000V和10000V 的绝缘测试时，请分别读取黑色及红色刻度值（M-3123A）。

测试结束后，解除“PRESS TO TEST”测试开关并等待几秒后再将测试棒与被测回路断开。

这是为了释放被测回路上存储的电量。

4）导通测量：请确认被测回路已接地且仪器接地端的测试线连接被测回路的接地端。

按下“PRESS TO TEST”测试开关并沿顺时针方向旋转锁定后进行导通测量。

测量时，由于仪器测试线及接地端存在高电压，请注意安全。

5）保护端口的使用方法：图2所示是电线绝缘电阻测量的示例。

若LINE线测试探棒仅连接在电线导体上且接地线连接液体容器（如下图），由于测量中绝缘电阻的合成电阻和电线切口处的表面泄漏电阻的缘故将产生测量误差。

为消除表面泄漏电流，将安全线缠绕在电线切口处并使用保护测试线将其连接仪器的保护端口。

然后，表面泄漏电流将绕过绝缘电阻测试仪的指示器。

数字兆欧表具有容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标（吸收比、极化指数）、各种测量结果具有防掉电功能等特点。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

数字兆欧表使用方法图解电工操作中常用的兆欧表（绝缘电阻表）有手摇式兆欧表和数字式兆欧表，手摇式兆欧表由刻度盘、指针、接线端子（E接地接线端子、L相线接线端子）、铭牌、手动摇杆、使用说明、红色测试夹以及黑色测试夹等组件构成。

数字式兆欧表由数字显示屏、测试线连接插孔、背光灯开关、时间设置按钮、测量旋钮、量程调节旋钮等组件构成。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字式兆欧表显示屏、显示符号及说明数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字式兆欧表使用练习使用数字式兆欧表检测变压器绝缘电阻的方法如下：1.查看待测变压器使用数字式兆欧表检测变压器的绝缘电阻时，需要分别对变压器的绕组之间的绝缘电阻以及铁心之间的绝缘电阻进行检测。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围2.调整数字式兆欧表的量程并连接表笔将数字式兆欧表的量程调整为“500V”档，显示屏上也会同时显示量程为500V；然后将红表笔插入线路端“LINE”孔中，然后再将黑表笔插入接地端“EARTH”孔中。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围3.测试变压器一次绕组与铁心见的绝缘电阻将数字式兆欧表的红表笔搭在变压器一次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围4.测试变压器二次绕组与铁心间的绝缘电阻将数字式兆欧表的红表笔搭在变压器二次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，然后按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

电子兆欧表的使用流程1. 什么是电子兆欧表？电子兆欧表是一种用于测量电器设备绝缘阻抗的仪器。

它通过测量绝缘材料对电流的阻抗来评估设备的绝缘状况。

这种仪器通常用于检测电器设备的绝缘是否完好，以及检测其是否存在漏电的风险。

2. 准备工作在开始使用电子兆欧表之前，需要进行一些准备工作。

以下是准备工作的步骤：•确保电子兆欧表已经充电并处于正常工作状态。

如果电池电量不足或者有其他故障，应先进行维修或更换电子兆欧表。

•清洁被测设备的绝缘表面，确保其无尘、无油、无湿。

•如果被测设备是高压设备，需要确保在使用电子兆欧表之前已经断开电源，并采取适当的安全措施。

3. 连接电子兆欧表连接电子兆欧表是使用的重要步骤，正确连接可以确保准确测量。

以下是连接步骤：1.将电子兆欧表的探头插入仪表右侧的插孔。

2.将另一个探头连接到被测设备的接地端。

3.确保插头和插孔连接良好，没有松动或者脱落的情况。

4. 进行测量连接完成后，可以开始测量被测设备的绝缘阻抗了。

以下是测量步骤：1.将电流开关设置在合适的位置，根据被测设备的额定电流和绝缘导体的材料选择。

2.打开电源，开始测量。

3.等待一段时间，直到测量结果稳定下来。

这样可以确保测量的准确性。

4.记录测量结果，并与被测设备的规定标准进行比较。

根据比较结果，评估设备的绝缘状况。

5. 结束测量测量完成后，需要进行一些结束工作。

以下是结束测量的步骤：1.关闭电源，并将电子兆欧表从被测设备上拆下。

2.清洁电子兆欧表的插头和插孔，确保下次使用时工作正常。

3.将电子兆欧表放回原位，妥善保管。

6. 注意事项在使用电子兆欧表时，需要注意以下事项：•确保使用合适的电流级别进行测量。

•在测量高压设备的绝缘时，务必断开电源，并采取适当的安全措施。

•避免过度震动或摔落电子兆欧表，以免影响测量的准确性。

•定期检查电子兆欧表的工作状态，如电池电量、显示屏是否正常等。

以上是电子兆欧表的使用流程。

通过正确连接并进行准确测量，可以有效评估设备的绝缘状况，并采取相应的维修措施。
