沥青混合料马歇尔试验报告

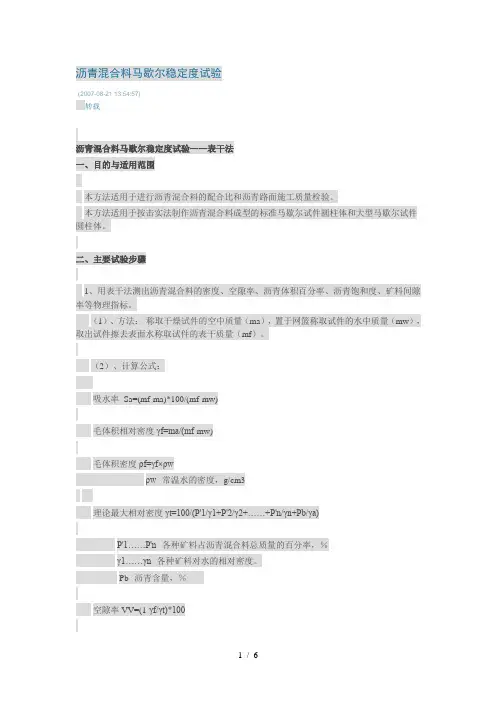

沥青混合料马歇尔稳定度试验(2007-08-21 13:54:57)转载沥青混合料马歇尔稳定度试验――表干法一、目的与适用范围本方法适用于进行沥青混合料的配合比和沥青路面施工质量检验。

本方法适用于按击实法制作沥青混合料成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

二、主要试验步骤1、用表干法测出沥青混合料的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。

（1）、方法：称取干燥试件的空中质量（ma），置于网篮称取试件的水中质量（mw），取出试件擦去表面水称取试件的表干质量（mf）。

（2）、计算公式：吸水率Sa=(mf-ma)*100/(mf-mw)毛体积相对密度γf=ma/(mf-mw)毛体积密度ρf=γf×ρwρw--常温水的密度，g/cm3理论最大相对密度γt=100/(P'1/γ1+P'2/γ2+……+P'n/γn+Pb/γa)P'1……P'n--各种矿料占沥青混合料总质量的百分率，％γ1……γn--各种矿料对水的相对密度。

Pb--沥青含量，％空隙率VV=(1-γf/γt)*100理论最大密度ρt=γt×ρw体积百分率VA＝Pb×γf/γa矿料间隙率VMA＝VA+VV沥青饱和度VFA＝VA×100/(VA+VV)2、把恒温后的试件放在加载设备上。

3、当采用自动马歇尔试验仪时，把仪器的压力传感器、位移传感器与计算机正确连接，调整好程序；当采用压力环和流值计时，将流值计安装好，调整压力环。

4、启动加载设备。

当试验荷载达到最大值时，取下流值计，读取相应数据。

5、从恒温槽中取出试件至测出最大荷载值的时间，不得超过30s。

三、计算1、当采用自动马歇尔试验仪时，画出荷载变形曲线，最大荷载即为稳定度MS（kN）,荷载最大值至修正原点的变形作为流值FL（mm）。

2、当采用压力环和流值计时，根据压力环标定曲线，将压力环百分表的度数换算成荷载值，即为试样稳定度MS（kN），由流值计及位移传感器测定装置读取的试件垂直变形即为流值FL（mm）。

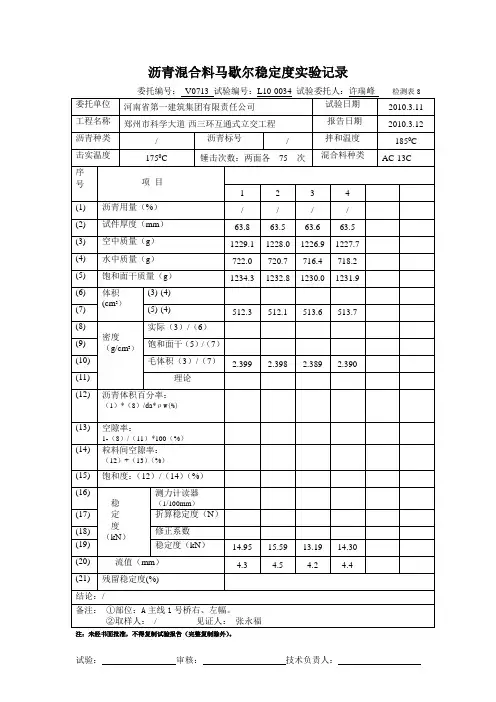

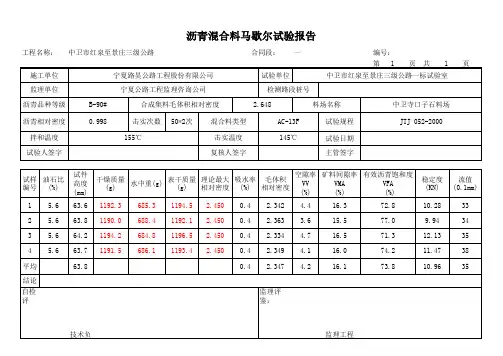

严谨求实科学管理精益求精质量至上试验报告样品名称：AC-13C沥青混合料目标配合比设计与试验检验类别：委托试验委托单位: 中建五局土木工程有限公司试验单位: 湖南省交通建设质量监督试验检测中心批准日期：2010年5月21日地址:湖南省长沙市芙蓉中路三段472# 邮政编码:410015 电话:3 传真:3湖南省交通建设质量监督试验检测中心试验报告主检: 审核：审批：湖南省交通建设质量监督试验检测中心试验报告主检: 审核：审批：设计说明1．沥青混合料的级配采用AC-13C型级配。

根据JTG F40-2004《公路沥青路面施工技术规范》要求，并结合刚果（布）国家1号公路：施工地点为热带雨淋气候，常年平均气温为35℃左右，最高气温40℃-45℃，年降雨量大于1000mm的具体情况，确定了相应的工程级配。

2．AC-13沥青混合料所用原材料均为委托单位来样，其组成为：（1）集料：取样地点为萨哈采石场。

碎石规格和数量：0/0.3mm3.4kg, 0/2.36mm13kg,0/4.75mm22kg,0/16mm19kg,4.75/9.5mm20kg, 9.5/16mm29kg。

（2）沥青：道路石油沥青60/70，重量5kg。

（3）沥青抗剥离剂：江西省上饶市恒大建材化工有限公司。

3．按规范要求，沥青混合料理论最大相对密度采用真空实测法。

4．室内试验的拌和温度为160℃，试件的击实成型温度为145℃。

5．配合比设计试验及计算参数均以“JTG F40-2004《公路沥青路面施工技术规范》中附录B 热拌沥青混合料配合比设计方法”中的程序及公式计算。

6．试验结果：经室内配合比设计试验与相关验证，确定AC-13沥青混合料目标配合比设计的最佳油石比为4.8％，在进行生产配合比设计与试验时，其合成级配尽可能与目标配合比级配曲线接近。

目标配合比的各级材料比例见相关设计图表。

7.建议在混合料中添加2%的硅酸盐水泥，以提高混合料的水稳定性。

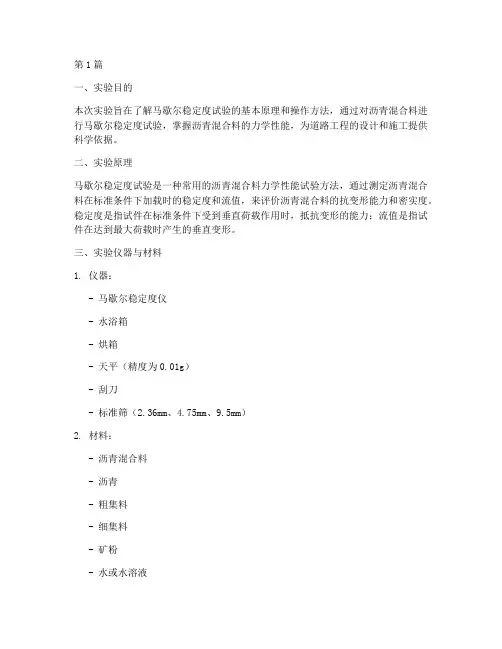

第1篇一、实验目的本次实验旨在了解马歇尔稳定度试验的基本原理和操作方法，通过对沥青混合料进行马歇尔稳定度试验，掌握沥青混合料的力学性能，为道路工程的设计和施工提供科学依据。

二、实验原理马歇尔稳定度试验是一种常用的沥青混合料力学性能试验方法，通过测定沥青混合料在标准条件下加载时的稳定度和流值，来评价沥青混合料的抗变形能力和密实度。

稳定度是指试件在标准条件下受到垂直荷载作用时，抵抗变形的能力；流值是指试件在达到最大荷载时产生的垂直变形。

三、实验仪器与材料1. 仪器：- 马歇尔稳定度仪- 水浴箱- 烘箱- 天平（精度为0.01g）- 刮刀- 标准筛（2.36mm、4.75mm、9.5mm）2. 材料：- 沥青混合料- 沥青- 粗集料- 细集料- 矿粉- 水或水溶液四、实验步骤1. 试样制备：- 将沥青混合料按比例称取，加入适量的沥青和矿粉，搅拌均匀。

- 将搅拌均匀的沥青混合料过筛，筛除大于2.36mm和小于9.5mm的颗粒。

- 将过筛后的沥青混合料放入烘箱中，加热至沥青完全熔化，保温至规定温度。

- 将加热后的沥青混合料倒入试模中，用刮刀刮平，并确保试模中沥青混合料的厚度一致。

2. 试样养护：- 将试模置于水浴箱中，保持水温为60±1℃，养护时间不少于48小时。

3. 试验步骤：- 将养护好的试样从试模中取出，擦去表面的水珠，并确保试样表面平整。

- 将试样置于马歇尔稳定度仪的试验台上，调整试验仪的荷载速度为50±5mm/min。

- 开始加载，直至试样破坏，记录破坏时的荷载值和流值。

五、实验结果与分析1. 稳定度试验结果：- 记录每个试样的稳定度值，计算平均值。

2. 流值试验结果：- 记录每个试样的流值，计算平均值。

3. 结果分析：- 分析沥青混合料的稳定度和流值，评价其抗变形能力和密实度。

- 比较不同沥青混合料的性能，为道路工程设计提供参考。

六、实验结论通过本次马歇尔稳定度试验，我们掌握了沥青混合料的力学性能评价方法，了解了沥青混合料的抗变形能力和密实度。

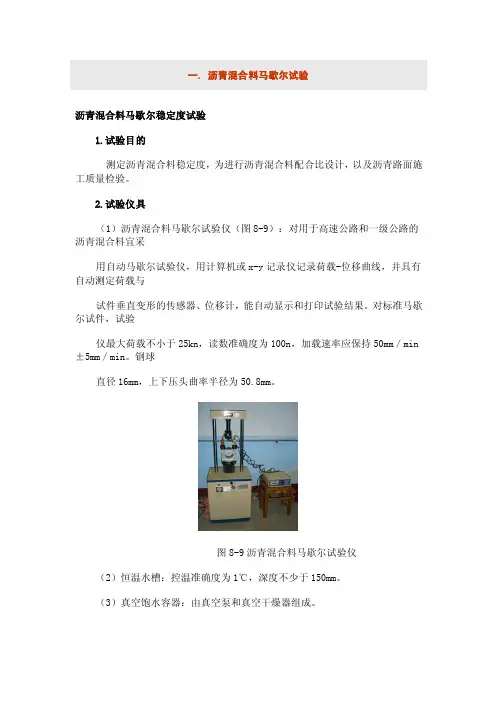

一. 沥青混合料马歇尔试验沥青混合料马歇尔稳定度试验1.试验目的测定沥青混合料稳定度，为进行沥青混合料配合比设计，以及沥青路面施工质量检验。

2.试验仪具（1）沥青混合料马歇尔试验仪（图8-9）：对用于高速公路和一级公路的沥青混合料宜采用自动马歇尔试验仪，用计算机或x-y记录仪记录荷载-位移曲线，并具有自动测定荷载与试件垂直变形的传感器、位移计，能自动显示和打印试验结果。

对标准马歇尔试件，试验仪最大荷载不小于25kn，读数准确度为100n，加载速率应保持50mm／min ±5mm／min。

钢球直径16mm，上下压头曲率半径为50.8mm。

图8-9沥青混合料马歇尔试验仪（2）恒温水槽：控温准确度为1℃，深度不少于150mm。

（3）真空饱水容器：由真空泵和真空干燥器组成。

（4）烘箱。

（5）天平：感量不大于0.1g。

（6）温度计：分度为1℃。

（7）卡尺。

（8）其他：棉纱、黄油。

3.试验方法（1）按照前述方法成型马歇尔试件，标准的马歇尔试件尺寸应符合直径101.6mm±0.2mm，高63.5mm±1.3mm的要求。

一组试件不得少于4个。

（2）测量试件直径和高度：用卡尺测量试件中部的直径，用马歇尔试件高度测定器或卡尺在十字对称的4个方向量测离试件边缘10mm处的高度，准确至0.1mm并取4个值的平均值作为试件的高度。

如试件高度不符合63.5mm±1.3mm要求或两侧高度差大于2mm 时，此试件应作废。

（3）将测定密度后的试件置于恒温水槽中，对于标准的马歇尔试件保温时间需30～40min。

试件之间应有间隔，并架起，试件离水槽底部不小于5cm。

恒温水槽的温度分别为：粘稠石油沥青混合料或烘箱养生的乳化沥青混合料温度为60℃±1℃，煤沥青混合料为33.8℃±1℃，空气养生的乳化沥青或液体沥青混合料为25℃±1℃。

（4）将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

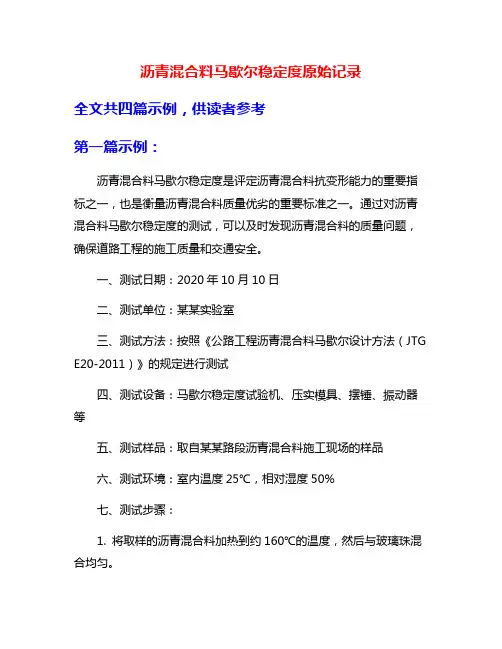

沥青混合料马歇尔稳定度原始记录全文共四篇示例，供读者参考第一篇示例：沥青混合料马歇尔稳定度是评定沥青混合料抗变形能力的重要指标之一，也是衡量沥青混合料质量优劣的重要标准之一。

通过对沥青混合料马歇尔稳定度的测试，可以及时发现沥青混合料的质量问题，确保道路工程的施工质量和交通安全。

一、测试日期：2020年10月10日二、测试单位：某某实验室三、测试方法：按照《公路工程沥青混合料马歇尔设计方法（JTG E20-2011）》的规定进行测试四、测试设备：马歇尔稳定度试验机、压实模具、摆锤、振动器等五、测试样品：取自某某路段沥青混合料施工现场的样品六、测试环境：室内温度25℃，相对湿度50%七、测试步骤：1. 将取样的沥青混合料加热到约160℃的温度，然后与玻璃珠混合均匀。

2. 将混合料装入预热好的压实模具中，分层压实，在每一层压实过程中使用摆锤敲击模具，以充分密实混合料。

3. 将压实好的样品放入马歇尔稳定度试验机中，进行稳定度测试，记录每次加载的应变和应力。

4. 稳定度测试完成后，根据测试结果计算出样品的稳定度值，并进行数据分析。

八、测试结果：经过稳定度测试，得到的沥青混合料的稳定度值为1200N。

根据JTG E20-2011的规定，该稳定度值属于优秀等级，符合道路工程使用的要求。

通过本次沥青混合料马歇尔稳定度测试，证明该批沥青混合料的质量良好，适合用于道路工程的施工。

也验证了实验室测试设备的准确性和稳定性，为后续的道路工程施工提供了可靠的数据支持。

沥青混合料马歇尔稳定度测试是一个重要的质量控制环节，可以有效评估沥青混合料的抗变形能力，为道路工程的质量和安全提供保障。

希望各相关单位在工程施工中能够加强对沥青混合料的质量检测和监控，确保道路工程的长久稳定和安全运行。

【写作完成，如需帮助，可以继续咨询哟~】第二篇示例：沥青混合料马歇尔稳定度原始记录是对沥青混合料的性能进行评估的重要指标之一，能够直观地反映出沥青混合料的抗变形性能和耐久性能，对于道路施工质量的保障具有重要意义。

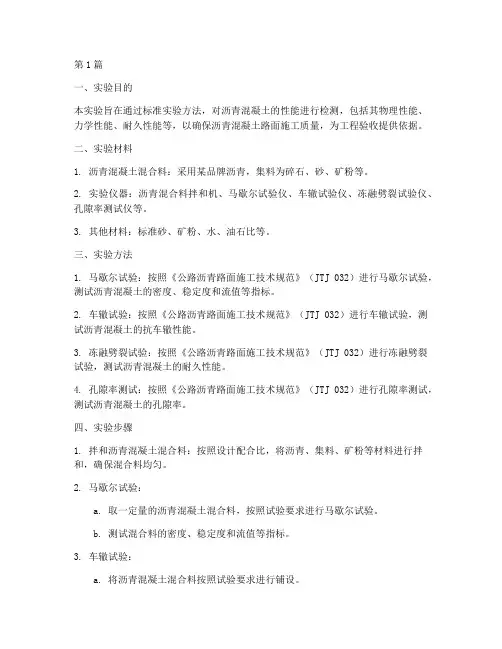

第1篇一、实验目的本实验旨在通过标准实验方法，对沥青混凝土的性能进行检测，包括其物理性能、力学性能、耐久性能等，以确保沥青混凝土路面施工质量，为工程验收提供依据。

二、实验材料1. 沥青混凝土混合料：采用某品牌沥青，集料为碎石、砂、矿粉等。

2. 实验仪器：沥青混合料拌和机、马歇尔试验仪、车辙试验仪、冻融劈裂试验仪、孔隙率测试仪等。

3. 其他材料：标准砂、矿粉、水、油石比等。

三、实验方法1. 马歇尔试验：按照《公路沥青路面施工技术规范》（JTJ 032）进行马歇尔试验，测试沥青混凝土的密度、稳定度和流值等指标。

2. 车辙试验：按照《公路沥青路面施工技术规范》（JTJ 032）进行车辙试验，测试沥青混凝土的抗车辙性能。

3. 冻融劈裂试验：按照《公路沥青路面施工技术规范》（JTJ 032）进行冻融劈裂试验，测试沥青混凝土的耐久性能。

4. 孔隙率测试：按照《公路沥青路面施工技术规范》（JTJ 032）进行孔隙率测试，测试沥青混凝土的孔隙率。

四、实验步骤1. 拌和沥青混凝土混合料：按照设计配合比，将沥青、集料、矿粉等材料进行拌和，确保混合料均匀。

2. 马歇尔试验：a. 取一定量的沥青混凝土混合料，按照试验要求进行马歇尔试验。

b. 测试混合料的密度、稳定度和流值等指标。

3. 车辙试验：a. 将沥青混凝土混合料按照试验要求进行铺设。

b. 在规定温度下，用车辙试验仪进行车辙试验。

c. 测试沥青混凝土的抗车辙性能。

4. 冻融劈裂试验：a. 将沥青混凝土混合料按照试验要求进行铺设。

b. 将铺设好的沥青混凝土混合料进行冻融处理。

c. 进行冻融劈裂试验，测试沥青混凝土的耐久性能。

5. 孔隙率测试：a. 取一定量的沥青混凝土混合料，按照试验要求进行孔隙率测试。

b. 测试沥青混凝土的孔隙率。

五、实验结果与分析1. 马歇尔试验结果：- 密度：2.41g/cm³- 稳定度：6.5kN- 流值：28mm结果分析：沥青混凝土混合料的密度、稳定度和流值均符合规范要求。

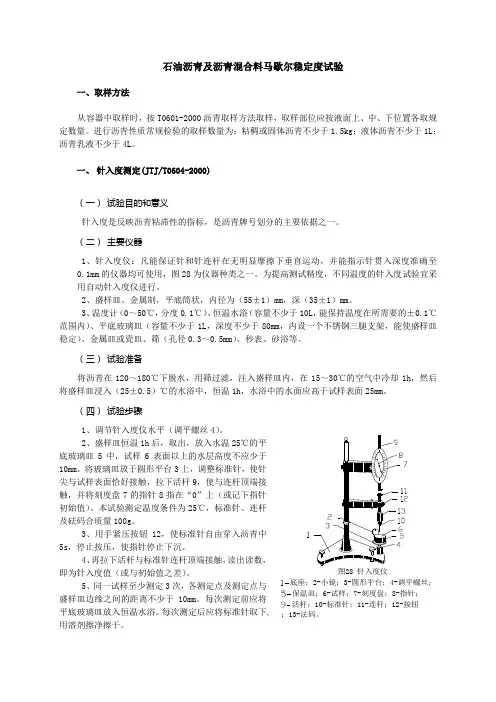

石油沥青及沥青混合料马歇尔稳定度试验一、取样方法从容器中取样时，按T0601-2000沥青取样方法取样，取样部位应按液面上、中、下位置各取规定数量。

进行沥青性质常规检验的取样数量为：粘稠或固体沥青不少于1.5kg ；液体沥青不少于1L ；沥青乳液不少于4L 。

一、 针入度测定(JTJ/T0604-2000)（一） 试验目的和意义针入度是反映沥青粘滞性的指标，是沥青牌号划分的主要依据之一。

（二） 主要仪器1、针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm 的仪器均可使用，图28为仪器种类之一。

为提高测试精度，不同温度的针入度试验宜采用自动针入度仪进行。

2、盛样皿。

金属制，平底筒状，内径为（55±1）mm ，深（35±1）mm 。

3、温度计（0～50℃，分度0.1℃）、恒温水浴（容量不少于10L ，能保持温度在所需要的±0.1℃范围内）、平底玻璃皿（容量不少于1L ，深度不少于80mm ，内设一个不锈钢三腿支架，能使盛样皿稳定）、金属皿或瓷皿、筛（孔径0.3～0.5mm ）、秒表、砂浴等。

（三） 试验准备将沥青在（四） 12底玻璃皿510mm 初始值）及砝码合质量35s 4、5、（五） 12表17 针入度测定允许最大差值二、 延度测定（JTJ/T0605-2000）（一）试验目的和意义延度是反映沥青塑性的指标，是确定沥青牌号的依据 之一。

通过延度的测定，还可以了解沥青的抗变形能力。

（二）主要仪器设备1、 延度仪。

拉伸速度为（5±0.25）cm/min 。

2、 试模。

见图29。

3、温度计(0～50℃，分度0.1℃)、恒温水浴、金属皿或瓷皿、筛(0.3～0.5mm 孔径)、甘油、滑石粉、隔离剂、砂浴。

(三)试验准备1、 组装模具于金属板上，在底板和侧模的内侧面涂隔离剂。

2、 将沥青熔化脱水至气泡完全消除，然后将沥青试样自模的一端至另一端往返倒入，使试样略高于模具。
