中考数学专题尺规作图

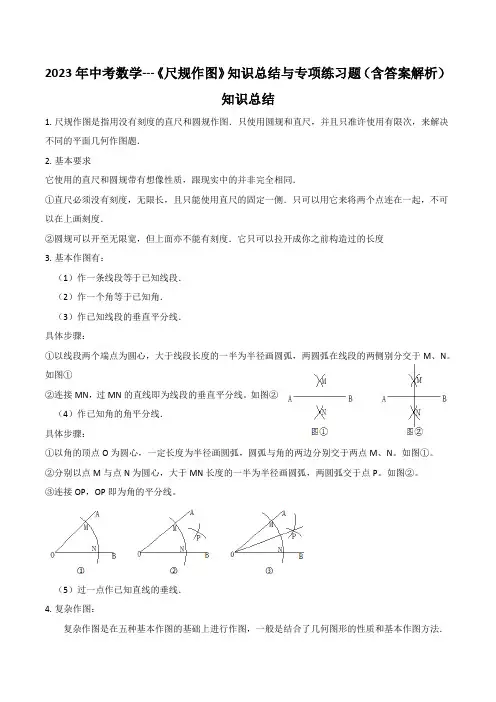

2023年中考数学---《尺规作图》知识总结与专项练习题（含答案解析）知识总结1.尺规作图是指用没有刻度的直尺和圆规作图．只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．2.基本要求它使用的直尺和圆规带有想像性质，跟现实中的并非完全相同．①直尺必须没有刻度，无限长，且只能使用直尺的固定一侧．只可以用它来将两个点连在一起，不可以在上画刻度．②圆规可以开至无限宽，但上面亦不能有刻度．它只可以拉开成你之前构造过的长度3.基本作图有：（1）作一条线段等于已知线段．（2）作一个角等于已知角．（3）作已知线段的垂直平分线．具体步骤：①以线段两个端点为圆心，大于线段长度的一半为半径画圆弧，两圆弧在线段的两侧别分交于M、N。

如图①②连接MN，过MN的直线即为线段的垂直平分线。

如图②（4）作已知角的角平分线．具体步骤：①以角的顶点O为圆心，一定长度为半径画圆弧，圆弧与角的两边分别交于两点M、N。

如图①。

②分别以点M与点N为圆心，大于MN长度的一半为半径画圆弧，两圆弧交于点P。

如图②。

③连接OP，OP即为角的平分线。

（5）过一点作已知直线的垂线．4.复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作。

5.设计作图：应用与设计作图主要把简单作图放入实际问题中．首先要理解题意，弄清问题中对所作图形的要求，结合对应几何图形的性质和基本作图的方法作图。

专项练习题1．尺规作图（保留作图痕迹，不要求写出作法）：如图，已知线段m，n．求作△ABC，使∠A＝90°，AB＝m，BC＝n．【分析】先在直线l上取点A，过A点作AD⊥l，再在直线l上截取AB＝m，然后以B点为圆心，n为半径画弧交AD于C，则△ABC满足条件．【解答】解：如图，△ABC为所作．2．如图，在△ABC中，AB＝AC，BD是△ABC的角平分线．（1）作∠ACB的角平分线，交AB于点E（尺规作图，不写作法，保留作图痕迹）；（2）求证：AD＝AE．【分析】（1）按照角平分线的作图步骤作图即可．（2）证明△ACE≌△ABD，即可得出AD＝AE．【解答】（1）解：如图所示．（2）证明：∵AB＝AC，∴∠ABC＝∠ACB，∵BD是∠ABC的角平分线，CE是∠ABC的角平分线，∴∠ABD＝∠ACE，∵AB＝AC，∠A＝∠A，∴△ACE≌△ABD（ASA），∴AD＝AE．3．如图，已知线段AC和线段a．（1）用直尺和圆规按下列要求作图．（请保留作图痕迹，并标明相应的字母，不写作法）①作线段AC的垂直平分线l，交线段AC于点O；②以线段AC为对角线，作矩形ABCD，使得AB＝a，并且点B在线段AC的上方．（2）当AC＝4，a＝2时，求（1）中所作矩形ABCD的面积．【分析】（1）①按照线段垂直平分线的作图步骤作图即可．②以点O为圆心，OA的长为半径画弧，再以点A为圆心，线段a的长为半径画弧，两弧在线段AC上方交于点B，同理，以点O为圆心，OC的长为半径画弧，再以点C为圆心，线段a的长为半径画弧，两弧在线段AC下方交于点D，连接AD，CD，AB，BC，即可得矩形ABCD．（2）利用勾股定理求出BC，再利用矩形的面积公式求解即可．【解答】解：（1）①如图，直线l即为所求．②如图，矩形ABCD即为所求．（2）∵四边形ABCD为矩形，∴∠ABC＝90°，∵a＝2，∴AB＝CD＝2，∴BC＝AD＝＝＝，∴矩形ABCD的面积为AB•BC＝2×＝．4．如图，四边形ABCD中，AB∥DC，AB＝BC，AD⊥DC于点D．（1）用尺规作∠ABC的角平分线，交CD于点E；（不写作法，保留作图痕迹）（2）连接AE．求证：四边形ABCE是菱形．【分析】（1）根据角平分线的作图步骤作图即可．（2）由角平分线的定义和平行四边形的判定定理，可得四边形ABCE为平行四边形，再结合AB＝BC，可证得四边形ABCE为菱形．【解答】（1）解：如图所示．（2）证明：∵BE是∠ABC的角平分线，∴∠ABE＝∠CBE，∵AB∥CD，∴∠ABE＝∠BEC，∴∠CBE＝∠BEC，∴BC＝EC，∵AB＝BC，∴AB＝EC，∴四边形ABCE为平行四边形，∵AB＝BC，∴四边形ABCE为菱形．5．如图，在4×4的方格纸中，点A，B在格点上．请按要求画出格点线段（线段的端点在格点上），并写出结论．（1）在图1中画一条线段垂直AB．（2）在图2中画一条线段平分AB．【分析】（1）利用数形结合的思想作出图形即可；（2）利用矩形的对角线互相平分解决问题即可．【解答】解：（1）如图1中，线段EF即为所求（答案不唯一）；（2）如图2中，线段EF即为所求（答案不唯一）．6．“水城河畔，樱花绽放，凉都宫中，书画成风”的风景，引来市民和游客争相“打卡”留念．已知水城河与南环路之间的某路段平行宽度为200米，为避免交通拥堵，请在水城河与南环路之间设计一条停车带，使得每个停车位到水城河与到凉都宫点F的距离相等．（1）利用尺规作出凉都宫到水城河的距离（保留作图痕迹，不写作法）；（2）在图中格点处标出三个符合条件的停车位P1，P2，P3；（3）建立平面直角坐标系，设M（0，2），N（2，0），停车位P（x，y），请写出y与x之间的关系式，在图中画出停车带，并判断点P（4，﹣4）是否在停车带上．【分析】（1）利用过直线外一点作垂线的方法作图即可；（2）根据停车位到水城河与到凉都宫点F的距离相等，可得点P1，P2，P3；（3）根据停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，得1﹣y＝，从而解决问题．【解答】解：（1）如图，线段F A的长即为所求；（2）如图，点P1，P2，P3即为所求；（3）∵停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，∴1﹣y＝，化简得y＝﹣，当x＝4时，y＝﹣4，∴点P（4，﹣4）在停车带上．7．图①、图②、图③均是5×5的正方形网格，每个小正方形的边长均为1，其顶点称为格点，△ABC的顶点均在格点上．只用无刻度的直尺，在给定的网格中，按下列要求作图，保留作图痕迹．（1）网格中△ABC的形状是；（2）在图①中确定一点D，连结DB、DC，使△DBC与△ABC全等；（3）在图②中△ABC的边BC上确定一点E，连结AE，使△ABE∽△CBA；（4）在图③中△ABC的边AB上确定一点P，在边BC上确定一点Q，连结PQ，使△PBQ∽△ABC，且相似比为1：2．【分析】（1）利用勾股定理的逆定理证明即可；（2）根据全等三角形的判定，作出图形即可；（3）根据相似三角形的判定作出图形即可；（4）作出AB，BC的中点P，Q即可．【解答】解：（1）∵AC＝＝，AB＝＝2，BC＝5，∴AC2+AB2＝BC2，∴∠BAC＝90°，∴△ABC是直角三角形；故答案为：直角三角形；（2）如图①中，点D，点D′，点D″即为所求；（3）如图②中，点E即为所求；（4）如图③，点P，点Q即为所求．8．如图，⊙O是△ABC的外接圆，∠ABC＝45°．（1）请用尺规作出⊙O的切线AD（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB与切线AD所夹的锐角为75°，⊙O的半径为2，求BC的长．【分析】（1）过点A作AD⊥AO即可；（2）连接OB，OC．证明∠ACB＝75°，利用三角形内角和定理求出∠CAB，推出∠BOC＝120°，求出CH可得结论．【解答】解：（1）如图，切线AD 即为所求；（2）过点O 作OH ⊥BC 于H ，连接OB ，OC ．∵AD 是切线，∴OA ⊥AD ，∴∠OAD ＝90°，∵∠DAB ＝75°，∴∠OAB ＝15°，∵OA ＝OB ，∴∠OAB ＝∠OBA ＝15°，∴∠BOA ＝150°，∴∠BCA ＝∠AOB ＝75°，∵∠ABC ＝45°，∴∠BAC ＝180°﹣45°﹣75°＝60°，∴∠BOC ＝2∠BAC ＝120°，∵OB ＝OC ＝2，∴∠BCO ＝∠CBO ＝30°，∵OH ⊥BC ，∴CH ＝BH ＝OC •cos30°＝，∴BC ＝2． 9．如图，在△ABC 中，AD 是△ABC 的角平分线，分别以点A ，D 为圆心，大于21AD 的长为半径作弧，两弧交于点M ，N ，作直线MN ，分别交AB ，AD ，AC 于点E ，O ，F ，连接DE ，DF ．（1）由作图可知，直线MN 是线段AD 的 ．（2）求证：四边形AEDF是菱形．【分析】（1）根据作法得到MN是线段AD的垂直平分线；（2）根据垂直平分线的性质则AF＝DF，AE＝DE，进而得出DF∥AB，同理DE∥AF，于是可判断四边形AEDF是平行四边形，加上F A＝FD，则可判断四边形AEDF为菱形．【解答】（1）解：根据作法可知：MN是线段AD的垂直平分线；故答案为：垂直平分线；（2）证明：∵MN是AD的垂直平分线，∴AF＝DF，AE＝DE，∴∠F AD＝∠FDA，∵AD平分∠BAC，∴∠BAD＝∠CAD，∴∠FDA＝∠BAD，∴DF∥AB，同理DE∥AF，∴四边形AEDF是平行四边形，∵F A＝FD，∴四边形AEDF为菱形．10．如图，已知Rt△ABC中，∠ACB＝90°，AB＝8，BC＝5．（1）作BC的垂直平分线，分别交AB、BC于点D、H；（要求：尺规作图，不写作法，保留作图痕迹）（2）在（1）的条件下，连接CD，求△BCD的周长．【分析】（1）利用基本作图，作BC的垂直平分线即可；（2）根据线段垂直平分线的性质得到DC＝DB，则利用等角的余角相等得到∠A＝∠DCA，则DC＝DA，然后利用等线段代换得到△BCD的周长＝AB+BC．【解答】解：（1）如图，DH为所作；（2）∵DH垂直平分BC，∴DC＝DB，∴∠B＝∠DCB，∵∠B+∠A＝90°，∠DCB+∠DCA＝90°，∴∠A＝∠DCA，∴DC＝DA，∴△BCD的周长＝DC+DB+BC＝DA+DB+BC＝AB+BC＝8+5＝13．11．已知：△ABC．（1）尺规作图：用直尺和圆规作出△ABC内切圆的圆心O．（只保留作图痕迹，不写作法和证明）（2）如果△ABC的周长为14cm，内切圆的半径为1.3cm，求△ABC的面积．【分析】（1）作∠ABC，∠ACB的角平分线交于点O，点O即为所求；（2）△ABC的面积＝（a+b+c）•r计算即可．【解答】解：（1）如图，点O即为所求；（2）由题意，△ABC的面积＝×14×1.3＝9.1（cm2）．12．已知四边形ABCD为矩形，点E是边AD的中点，请仅用无刻度的直尺完成下列作图，不写作法，保留作图痕迹．（1）在图1中作出矩形ABCD的对称轴m，使m∥AB；（2）在图2中作出矩形ABCD的对称轴n，使n∥AD．【分析】（1）如图1中，连接AC，BD交于点O，作直线OE即可；（2）如图2中，同法作出点O，连接BE交AC于点T，连接DT，延长TD交AB于点R，作直线OR即可．【解答】解：（1）如图1中，直线m即为所求；（2）如图2中，直线n即为所求；13．如图，在10×10的正方形网格中，小正方形的顶点称为格点，顶点均在格点上的图形称为格点图形，图中△ABC为格点三角形．请按要求作图，不需证明．（1）在图1中，作出与△ABC全等的所有格点三角形，要求所作格点三角形与△ABC有一条公共边，且不与△ABC重叠；（2）在图2中，作出以BC为对角线的所有格点菱形．【分析】（1）根据全等三角形的判定画出图形即可；（2）根据菱形的定义画出图形即可．【解答】解：（1）如图1中，△ABD1，△ABD2，△ACD3，△ACD4，△CBD5即为所求；（2）如图2中，菱形ABDC，菱形BECF即为所求．14．【问题提出】如何用圆规和无刻度的直尺作一条直线或圆弧平分已知扇形的面积？【初步尝试】如图1，已知扇形OAB，请你用圆规和无刻度的直尺过圆心O作一条直线，使扇形的面积被这条直线平分；【问题联想】如图2，已知线段MN，请你用圆规和无刻度的直尺作一个以MN为斜边的等腰直角三角形MNP；【问题再解】如图3，已知扇形OAB，请你用圆规和无刻度的直尺作一条以点O为圆心的圆弧，使扇形的面积被这条圆弧平分．（友情提醒：以上作图均不写作法，但需保留作图痕迹）【分析】【初步尝试】如图1，作∠AOB的角平分线OP即可；【问题联想】如图2，作线段MN的垂直平分线RT，垂足为R，在射线RT上截取RP＝RM，连接MP，NP，三角形MNP即为所求；【问题再解】方法一：构造等腰直角三角形OBE，作BC⊥OE，以O为圆心，OC为半径画弧交OB于点D，交OA于点F，弧DF即为所求．方法二：作OB的中垂线交OB于点C，然后以C为圆心，CB长为半径画弧交OB中垂线于点D，再以O为圆心，OD长为半径画弧分别交OA、OB于点E、F．则弧EF即为所求．【解答】解：【初步尝试】如图1，直线OP即为所求；【问题联想】如图2，三角形MNP即为所求；【问题再解】如图3中，即为所求．15．如图，在6×6的方格纸中，点A，B，C均在格点上，试按要求画出相应格点图形．（1）如图1，作一条线段，使它是AB向右平移一格后的图形；（2）如图2，作一个轴对称图形，使AB和AC是它的两条边；（3）如图3，作一个与△ABC相似的三角形，相似比不等于1．【分析】（1）把点B、A向右作平移1个单位得到CD；（2）作A点关于BC的对称点D即可；（3）延长CB到D使CD＝2CB，延长CA到E点使CE＝2CA，则△EDC满足条件．【解答】解：（1）如图1，CD为所作；（2）如图2，（3）如图3，△EDC为所作．。

专题22 尺规作图一、基础作图【高频考点精讲】1、作一条线段等于已知线段（已经线段a）。

（1）步骤①作射线OP；②以点O为圆心，a为半径作弧，交OP于点A，则OA即为所求线段。

（2）作图原理：圆上的点到圆心的距离等于半径。

（3）适用情形①已知三边作三角形；②作圆的内接正六边形。

2、作一个角等于已知角（已知∠α）。

（1）步骤①以点O为圆心，适当长为半径作弧，分别交∠α的两边于点P、Q；②作射线O′A；③以点O′为圆心，OP长为半径作弧，交O′A于点M；④以点M为圆心，PQ长为半径作弧，交步骤3中的弧于点N；⑤过点N作射线O′B，则∠AO′B即为所求角。

（2）作图原理①三边相等的两个三角形全等；②全等三角形的对应角相等。

（3）适用情形①过直线外一点作直线与已知直线平行；②过三角形一边上一点作直线将其分成两个相似三角形。

3、作已知角的角平分线（已知∠AOB）。

（1）步骤①以点O为圆心，适当长为半径作弧，分别交OA，OB于点N、M；②分别以点M、N为圆心，以大于1/2MN长为半径作弧，两弧在∠AOB的内部相交于点P；③作射线OP，则OP即为所求角的平分线。

（2）作图原理①三边相等的两个三角形全等；②全等三角形的对应角相等；③两点确定一条直线。

（3）适用情形①作一点使得该点到角两边的距离相等；②作三角形的内切圆。

4、作已知线段的垂直平分线（已知线段AB）。

（1）步骤①分别以点A、B为圆心，以大于1/2AB长为半径，在AB两侧作弧，分别交于点M、N；②过点M、N作直线，直线MN即为所求垂直平分线。

（2）作图原理①到线段两端点距离相等的点在这条线段的垂直平分线上；②两点确定一条直线。

（3）适用情形①过三角形的一个顶点作直线平分三角形的面积；②过不在同一直线上的三点作圆/作三角形的外接圆；③作到已知两点距离相等的点。

5、过一点作已知直线的垂线（已知点P和直线l）。

【点P在直线l上】（1）步骤①以点P为圆心，适当长为半径作弧，交直线l于A、B两点；②分别以点A、B为圆心，以大于1/2AB长为半径向直线两侧作弧，两弧分别交于点M、N；③过点M、N作直线，直线MN即为所求垂线。

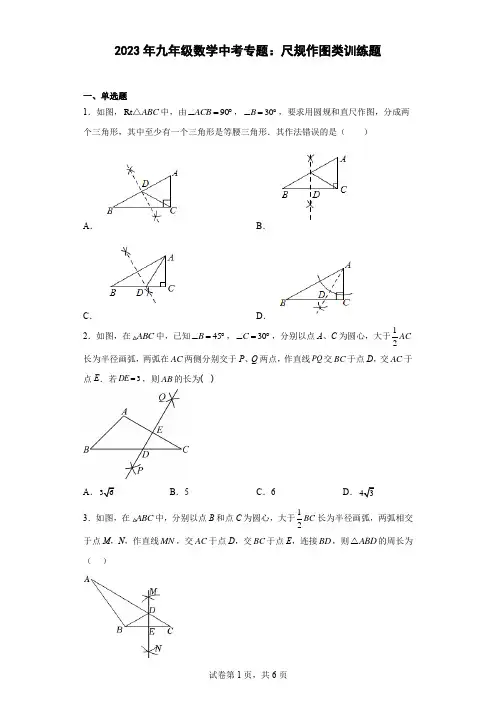

2023年九年级数学中考专题：尺规作图类训练题一、单选题1．如图，Rt ABC △中，由90ACB ∠=︒，30B ∠=︒，要求用圆规和直尺作图，分成两个三角形，其中至少有一个三角形是等腰三角形．其作法错误的是（ ）A ．B ．C ．D ．2．如图，在ABC 中，已知45B ∠=︒，30C ∠=︒，分别以点A 、C 为圆心，大于12AC长为半径画弧，两弧在AC 两侧分别交于P 、Q 两点，作直线PQ 交BC 于点D ，交AC 于点E ．若3DE =，则AB 的长为( )A ．B ．5C ．6D ．3．如图，在ABC 中，分别以点B 和点C 为圆心，大于12BC 长为半径画弧，两弧相交于点M ，N ，作直线MN ，交AC 于点D ，交BC 于点E ，连接BD ，则ABD △的周长为（ ）A ．AB BC + B ．BC AC + C ．+AB ACD ．AB AC BC ++4．请仔细观察用直尺和圆规作一个角等于已知角的示意图如图所示，请你根据所学的三角形全等有关的知识，说明画出D O C DOC '''∠=∠的依据是（ ）A ．SASB ．AASC ．SSSD ．SSA5．如图，已知AOB ∠，以点O 为圆心，以任意长为半径画弧①，分别交OA ，OB 于点 E ，F ， 再以点 E 为圆心，以EF 长为半径画弧，交弧①于点 D ，画射线OD ．若28AOB ∠︒＝，则BOD ∠的补角的度数为（ ）A ．124︒B ．39︒C ．56︒D ．144︒6．王师傅用角尺平分一个角，如图①，学生小顾用三角尺平分一个角，如图①，他们都在AOB ∠两边上分别取OM ON =，前者使角尺两边相同刻度分别与M ，N 重合，角尺顶点为P ；后者分别过M ，N 作OA ，OB 的垂线，交点为P ，则射线OP 平分AOB ∠，均可由OMP ONP ≌△△得知，其依据分别是（ ）A ．SSS ；SASB ．SAS ；SSSC ．SSS ；HLD ．SAS ；HL7．如图，在Rt ABC △中，90B ，分别以A 、C 为圆心，大于AC 长的一半为半径画弧，两弧相交于点M 、N ，连接MN ，与AC 、BC 分别相交于点D 、E ，连接AE ，当3AB =，5AC =时，ABE 周长为（ ）A ．7B ．8C ．9D ．108．如图，已知AOB ∠．按照以下步骤作图：①以点O 为圆心，以适当的长为半径作弧，分别交AOB ∠的两边于C ，D 两点，连接CD ．①分别以点C ，D 为圆心，以大于线段OC 的长为半径作弧，两弧在AOB ∠内交于点E ，连接CE ，DE ．①连接OE 交CD 于点M ．下列结论中不正确的是（ ）A ．CEO DEO ∠=∠B ．CM MD =C ．OCD ECD ∠=∠D ．12OCED S CD OE =⋅四边形二、填空题9．如图，在ABC 中，AC BC =，以点A 为圆心，AB 长为半径作弧交BC 于点D ，交AC 于点E ，再分别以点C ，D 为圆心，大于CD 的长为半径作弧，两弧相交于F ，G两点，作直线FG ．若直线FG 经过点E ，则C ∠的度数为______︒，AEG ∠的度数为______︒．10．如图，Rt ABC △中，90C ∠=︒，13AB =，5BC =，利用尺规在AC ，AB 上分别截取AD ，AE ，使AD AE =，分别以D ，E 为圆心，以大于12DE 为长的半径作弧，两弧在BAC ∠内交于点F ，作射线AF 交边BC 于点G ，点P 为边AB 上的一动点，则GP的最小值为______．11．如图，在ABC 中，90C ∠=︒．按以下步骤作图：①以点A 为圆心，适当长为半径作圆弧，分别交边AB 、AC 于点M 、N ；①分别以点M 和点N 为圆心、大于MN 一半的长为半径作圆弧，在BAC ∠内，两弧交于点P ；①作射线AP 交边BC 于点D ．若DAC ABC ∽△△，则B ∠的大小为______度．12．如图，在Rt ABC △中，90C ∠=︒，以顶点B 为圆心，BC 长为半径画弧，交AB 于点D ，再分别以点C ，D 为圆心，大于12CD 长为半径画弧，两弧交于点E ，作射线BE交AC 于点F ．若12BC =，15AB =，若BCF △的面积为24，则ABC 的面积为__________．13．如图，在四边形ABCD 中，30A ∠=︒，AB AD =，取大于12AB 的长为半径，分别以点A ，B 为圆心作弧相交于两点，过此两点的直线交AD 边于点E （作图痕迹如图所示），连接BE ，BD ．则EBD ∠的度数为______．14．如图，在t R ABC 中，90C ∠=︒，以点B 为圆心,以任意长为半径作弧，分别交,AB BC于点M ，N ；①分别以M ，N 为圆心12MN 的长为半径作弧，两弧在ABC ∠内交于点P ，交AC 于点D ．若16,8ABDSAB ==，则线段CD 的长为 ___________．15．如图，在ABCD 中，以A 为圆心，AB 长为半径画弧交AD 于F ，分别以F 、B 为圆心，大于12BF 长为半径画弧，两弧交于点G ，作射线AG 交BC 于点E ，6BF =，5AB =，则AE 的长为 ___________．16．如图，四边形ABCD 是平行四边形，以点B 为圆心，BC 的长为半径作弧交AD 于点E ，分别以点C ，E 为圆心、大于12CE 的长为半径作弧，两弧交于点P ，作射线BP交AD 的延长线于点F ，60CBE ∠=︒，6BC =，则BF =___________．三、解答题17．如图，在ABC 中，50A ∠=︒，30C ∠=，请用尺规作图法，在AC 上求作一点D ，使得BDC ABC ∽．（保留作图痕迹，不写作法）18．（1）操作实践：ABC 中，90A ∠=︒，22.5B ∠=︒，请画出一条直线把ABC 分割成两个等腰三角形，并标出分割成两个等腰三角形底角的度数；（要求画出一种分割方法即可）（2）分类探究：ABC 中，最小内角24B ∠=︒，若ABC 被一直线分割成两个等腰三角形，请画出相应示意图并写出ABC 最大内角的所有可能值；（3）猜想发现：若一个三角形能被一直线分割成两个等腰三角形，需满足什么条件？（请你至少写出两个条件，无需证明）19．如图，在ABC 中，点P ，Q 分别在边BC 及CB 的延长线上，且BQ CP =．(1)实践与探索：利用尺规按下列要求作图（不写作法，保留作图痕迹）． ①作PQM CBA ∠=∠，且点M 在QC 的上方； ①在QM 上截取QR BA =； ①连接PR ．(2)猜想与验证：试猜想线段AC 和RP 的数量关系，并证明你的猜想．20．如图，点D 是等边ABC 内部一点，且DB DC =，请仅用无刻度的直尺．．．．．．，分别按下列要求画图．(1)在图①中BC 上找一点E ，使12BE BC =； (2)若2BDC A ∠=∠，在图①中AB AC 、边上分别找点M 、N ，使12MN BC =．参考答案：1．B2．A3．C4．C5．A6．C7．A8．C9．3612610．12 511．30 12．54 13．45︒14．4 15．816．18．（2）ABC的最大内角可能值是117︒或108︒或90︒或84︒；19．(2)RP AC=，答案第1页，共1页。

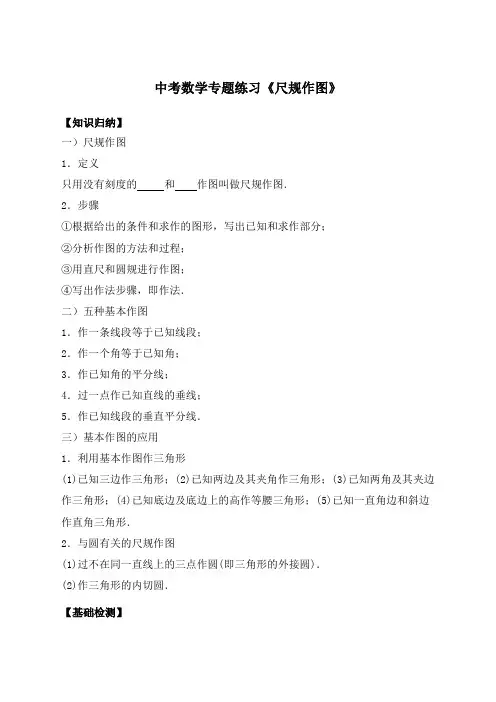

中考数学专题练习《尺规作图》【知识归纳】一）尺规作图1．定义只用没有刻度的和作图叫做尺规作图．2．步骤①根据给出的条件和求作的图形，写出已知和求作部分；②分析作图的方法和过程；③用直尺和圆规进行作图；④写出作法步骤，即作法．二）五种基本作图1．作一条线段等于已知线段；2．作一个角等于已知角；3．作已知角的平分线；4．过一点作已知直线的垂线；5．作已知线段的垂直平分线．三）基本作图的应用1．利用基本作图作三角形(1)已知三边作三角形；(2)已知两边及其夹角作三角形；(3)已知两角及其夹边作三角形；(4)已知底边及底边上的高作等腰三角形；(5)已知一直角边和斜边作直角三角形．2．与圆有关的尺规作图(1)过不在同一直线上的三点作圆(即三角形的外接圆)．(2)作三角形的内切圆．【基础检测】1．如图，在平面直角坐标系中，以O 为圆心，适当长为半径画弧，交x 轴于点M ，交y 轴于点N ，再分别以点M 、N 为圆心，大于MN 的长为半径画弧，两弧在第二象限交于点P ．若点P 的坐标为（2a ，b +1），则a 与b 的数量关系为（ ）A ．a =bB ．2a +b =﹣1C ．2a ﹣b =1D ．2a +b =12.如图，已知△ABC ，以点B 为圆心，AC 长为半径画弧；以点C 为圆心，AB 长为半径画弧，两弧交于点D ，且点A ，点D 在BC 异侧，连结AD ，量一量线段AD 的长，约为（ ）A ．2.5cmB ．3.0cmC ．3.5cmD ．4.0cm3.如图，已知△ABC ，∠BAC=90°，请用尺规过点A 作一条直线，使其将△ABC 分成两个相似的三角形（保留作图痕迹，不写作法）4.如图，在边长为1的正方形网格中，△ABC 的顶点均在格点上，点A 、B 的坐标分别是A （4，3）、B （4，1），把△ABC 绕点C 逆时针旋转90°后得到△A 1B 1C ．（1）画出△A 1B 1C ，直接写出点A 1、B 1的坐标；（2）求在旋转过程中，△ABC 所扫过的面积．5．如图，在边长为1个单位长度的小正方形组成的12×12网格中，给出了四边形ABCD 的两条边AB 与BC ，且四边形ABCD 是一个轴对称图形，其对称轴为直线AC ．（1）试在图中标出点D ，并画出该四边形的另两条边；（2）将四边形ABCD 向下平移5个单位，画出平移后得到的四边形A′B′C′D′．6．已知：线段a 及∠ACB ．求作：⊙O ，使⊙O 在∠ACB 的内部，CO=a ，且⊙O 与∠ACB 的两边分别相切．7．如图，OA=2，以点A 为圆心，1为半径画⊙A 与OA 的延长线交于点C ，过点A 画OA 的垂线，垂线与⊙A 的一个交点为B ，连接BC（1）线段BC 的长等于 ； （2）请在图中按下列要求逐一操作，并回答问题：A B C①以点为圆心，以线段的长为半径画弧，与射线BA交于点D，使线段OD的长等于②连OD，在OD上画出点P，使OP得长等于，请写出画法，并说明理由．【达标检测】一、选择题1．如图，在△ABC中，∠B=55°，∠C=30°，分别以点A和点C为圆心，大于AC的长为半径画弧，两弧相交于点M，N，作直线MN，交BC于点D，连接AD，则∠BAD的度数为（）A．65°B．60°C．55°D．45°2.如图，已知钝角△ABC，依下列步骤尺规作图，并保留作图痕迹.步骤1：以C为圆心，CA为半径画弧○1；步骤2：以B为圆心，BA为半径画弧○2，将弧○1于点D；步骤3：连接AD，交BC延长线于点H.下列叙述正确的是（）第10题图A．BH垂直分分线段AD B．AC平分∠BAD=BC·AH D．AB=ADC．S△ABC二、填空题3.如图，已知线段AB，分别以点A和点B为圆心，大于AB的长为半径作弧，两弧相交于C、D 两点，作直线CD交AB于点E，在直线CD上任取一点F，连接FA，FB．若FA=5，则FB=．4.如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P，连结AP并延长交BC于点D，则下列说法中正确的是。

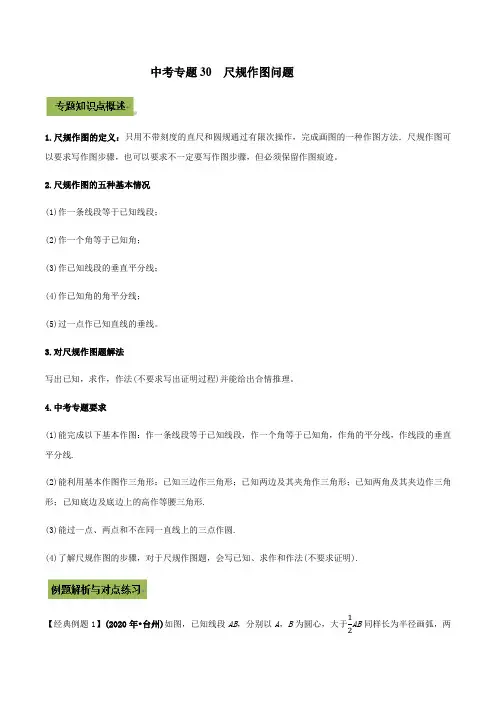

中考专题30 尺规作图问题1.尺规作图的定义：只用不带刻度的直尺和圆规通过有限次操作，完成画图的一种作图方法．尺规作图可以要求写作图步骤，也可以要求不一定要写作图步骤，但必须保留作图痕迹。

2.尺规作图的五种基本情况(1)作一条线段等于已知线段；(2)作一个角等于已知角；(3)作已知线段的垂直平分线；(4)作已知角的角平分线；(5)过一点作已知直线的垂线。

3.对尺规作图题解法写出已知，求作，作法(不要求写出证明过程)并能给出合情推理。

4.中考专题要求(1)能完成以下基本作图：作一条线段等于已知线段，作一个角等于已知角，作角的平分线，作线段的垂直平分线.(2)能利用基本作图作三角形：已知三边作三角形；已知两边及其夹角作三角形；已知两角及其夹边作三角形；已知底边及底边上的高作等腰三角形.(3)能过一点、两点和不在同一直线上的三点作圆.(4)了解尺规作图的步骤，对于尺规作图题，会写已知、求作和作法(不要求证明).【经典例题1】(2020年•台州)如图，已知线段AB ，分别以A ，B 为圆心，大于12AB 同样长为半径画弧，两弧交于点C，D，连接AC，AD，BC，BD，CD，则下列说法错误的是( )A．AB平分∠CAD B．CD平分∠ACB C．AB⊥CD D．AB＝CD【标准答案】D【分析】根据作图判断出四边形ACBD是菱形，再根据菱形的性质：菱形的对角线平分一组对角、菱形的对角线互相垂直平分可得出标准答案．【答案剖析】由作图知AC＝AD＝BC＝BD，∴四边形ACBD是菱形，∴AB平分∠CAD、CD平分∠ACB、AB⊥CD，不能判断AB＝CD【知识点练习】(2019•丽水模拟题)如图，小红在作线段AB的垂直平分线时，是这样操作的：分别以点A，B为圆心，大于线段AB长度一半的长为半径画弧，相交于点C，D，则直线CD即为所求．连结AC，BC，AD，BD，根据她的作图方法可知，四边形ADBC一定是( )A.矩形B.菱形C.正方形D.等腰梯形【标准答案】B【答案剖析】根据垂直平分线的画法得出四边形ADBC 四边的关系进而得出四边形一定是菱形。

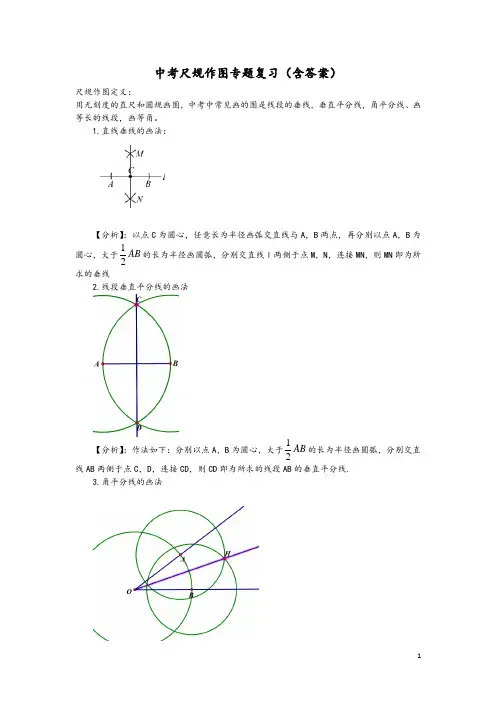

中考尺规作图专题复习（含答案）尺规作图定义：用无刻度的直尺和圆规画图，中考中常见画的图是线段的垂线，垂直平分线，角平分线、画等长的线段，画等角。

1.直线垂线的画法：【分析】：以点C为圆心，任意长为半径画弧交直线与A，B两点，再分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线l两侧于点M，N，连接MN，则MN即为所求的垂线2.线段垂直平分线的画法【分析】：作法如下：分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线AB两侧于点C，D，连接CD，则CD即为所求的线段AB的垂直平分线.3.角平分线的画法【分析】1.选角顶点O为圆心，任意长为半径画圆，分别交角两边A，B点，再分别以A，B为圆心，大于12AB的长为半径画圆弧，交H点，连接OH，并延长，则射线OH即为所求的角平分线.4.等长的线段的画法直接用圆规量取即可。

5.等角的画法【分析】以O为圆心，任意长为半径画圆，交原角的两边为A,B两点，连接AB；画一条射线l，以上面的那个半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB 为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求.备注：1.尺规作图时，直尺主要用作画直线，射线，圆规主要用作截取相等线段和画弧；2.求作一个三角形，其实质是依据三角形全等的基本事实或判定定理来进行的；3.当作图要满足多个要求时，应逐个满足，取公共部分.例题讲解例题1.已知线段a，求作△ABC，使AB=BC=AC=a.解：作法如下:①作线段BC=a；（先作射线BD，BD截取BC=a）.②分别以B、C为圆心，以a半径画弧，两弧交于点A；③连接AB、AC.则△ABC 要求作三角形.例2.已知线段a 和∠α，求作△ABC ，使AB=AC=a ，∠A=∠α.解：作法如下：①作∠MAN=∠α；②以点A 为圆心，a 为半径画弧，分别交射线AM ，AN 于点B ，C. ③连接B ，C.△ABC 即为所求作三角形.例3.(深圳中考)如图，已知△ABC ，AB <BC ，用尺规作图的方法在BC 上取一点P ，使得PA ＋PC ＝BC ，则下列选项中，正确的是(D )【解析】由题意知，做出AB 的垂直平分线和BC 的交点即可。

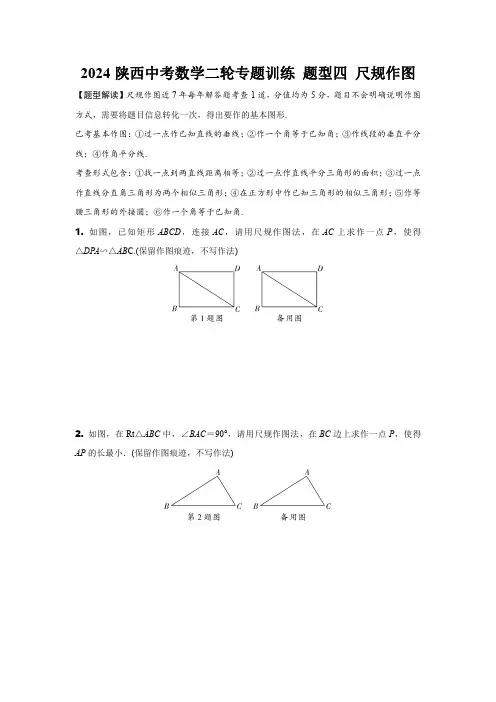

2024陕西中考数学二轮专题训练题型四尺规作图【题型解读】尺规作图近7年每年解答题考查1道，分值均为5分，题目不会明确说明作图方式，需要将题目信息转化一次，得出要作的基本图形.已考基本作图：①过一点作已知直线的垂线；②作一个角等于已知角；③作线段的垂直平分线；④作角平分线.考查形式包含：①找一点到两直线距离相等；②过一点作直线平分三角形的面积；③过一点作直线分直角三角形为两个相似三角形；④在正方形中作已知三角形的相似三角形；⑤作等腰三角形的外接圆；⑥作一个角等于已知角.1.如图，已知矩形ABCD，连接AC，请用尺规作图法，在AC上求作一点P，使得△DPA∽△AB C.(保留作图痕迹，不写作法)2.如图，在Rt△ABC中，∠BAC＝90°，请用尺规作图法，在BC边上求作一点P，使得AP的长最小．(保留作图痕迹，不写作法)3.如图，已知四边形ABCD是矩形，请用尺规作图法，分别在AD、BC边上求作点E、F，使得四边形BEDF为菱形．(保留作图痕迹，不写作法)4.如图，在△ABC中，AB＝AC，∠BAC的平分线AD交BC于点D.请用尺规在AD上找一点P，使得点P到AB的距离等于PD.(保留作图痕迹，不写作法)5.如图，在△ABC中，BD是△ABC的中线，请用尺规作图法，在BC边上求作一点P，＝S△BC D.(保留作图痕迹，不写作法)使得S△ABP6.如图，已知∠AOB＝30°，点M在边OA上．请用尺规作图法，在OB边上求作一点P，使得∠MPO＝60°.(保留作图痕迹，不写作法)7.如图，在菱形ABCD中，∠ABC＝60°，请用尺规作图法，在对角线BD上求作一点P，使得PD＝2BP.(保留作图痕迹，不写作法)8.如图，在平行四边形ABCD中，∠A＝60°，BE平分∠ABC交AD于点E.请用尺规作图法，求作⊙E，使得⊙E与AB、BC均相切．(保留作图痕迹，不写作法)9.如图，AB是半圆的直径，在半圆上求作一点C，使得∠CBA＝2∠CA B.(保留作图痕迹，不写作法)10.如图，△ABC是一块等边三角形的铁皮，AD是△ABC的中线，工人师傅想在AD上找一点P，然后沿AP、BP、CP裁剪，得到三块面积相等的小三角形铁皮．请用尺规作图法，帮助工人师傅确定点P的位置．(保留作图痕迹，不写作法)11.如图，在Rt△ABC中，∠BAC＝90°，∠C＝30°，AD是中线，请用尺规作图法，在AC边上求作一点P，使得BP平分∠APD.(保留作图痕迹，不写作法)12.如图，在正方形ABCD中，点E是BC的中点，请用尺规作图法，在CD边上求作一点F，使得△ABE的面积等于△ECF面积的4倍．(保留作图痕迹，不写作法)13.如图，已知点A是⊙O上任意一点，请用尺规作图法，作⊙O的内接矩形ABCD，且该矩形的面积最大．(保留作图痕迹，不写作法)14.如图，在6×6的正方形网格中，已知△ABC和△CDE的顶点A、B、C、D、E均在格点上．要求仅用一把无刻度的直尺，按下列要求作图．(1)在图①中，以BD为斜边作一个等腰直角△BDF；(2)在图②中，作出点C关于DE的对称点C′.第14题图参考答案1.解：如解图①②，点P即为所求．第1题解图2.解：如解图①②，点P即为所求．第2题解图3.解：如解图①②，点E、F即为所求．第3题解图4.解：如解图①②，点P即为所求．第4题解图5.解：如解图①②，点P即为所求．第5题解图6.解：如解图①②，点P即为所求．第6题解图7.解：如解图①②，点P即为所求．第7题解图8.解：如解图①②，⊙E即为所求．第8题解图9.解：如解图①②，点C即为所求．第9题解图10.解：如解图①②，点P即为所求．第10题解图11.解：如解图①②，点P即为所求．第11题解图12.解：如解图①②，点F即为所求．第12题解图13.解：如解图①②，矩形ABCD即为所求．第13题解图14.解：(1)如解图①，△BDF即为所求；图①(2)如解图②，点C′即为所求．图②第14题解图。

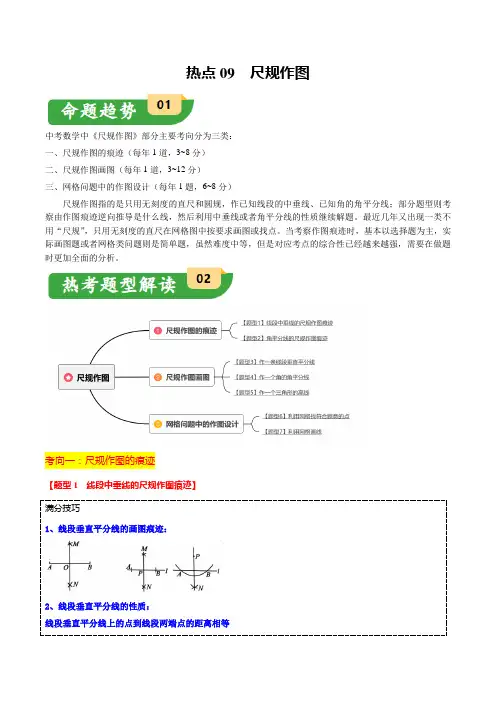

热点09 尺规作图中考数学中《尺规作图》部分主要考向分为三类：一、尺规作图的痕迹（每年1道，3~8分）二、尺规作图画图（每年1道，3~12分）三、网格问题中的作图设计（每年1题，6~8分）尺规作图指的是只用无刻度的直尺和圆规，作已知线段的中垂线、已知角的角平分线；部分题型则考察由作图痕迹逆向推导是什么线，然后利用中垂线或者角平分线的性质继续解题。

最近几年又出现一类不用“尺规”，只用无刻度的直尺在网格图中按要求画图或找点。

当考察作图痕迹时，基本以选择题为主，实际画图题或者网格类问题则是简单题，虽然难度中等，但是对应考点的综合性已经越来越强，需要在做题时更加全面的分析。

考向一：尺规作图的痕迹【题型1 线段中垂线的尺规作图痕迹】满分技巧1、线段垂直平分线的画图痕迹：2、线段垂直平分线的性质：线段垂直平分线上的点到线段两端点的距离相等1．（2023•凉山州）如图，在等腰△ABC中，∠A＝40°，分别以点A、点B为圆心，大于AB为半径画弧，两弧分别交于点M和点N，连接MN，直线MN与AC交于点D，连接BD，则∠DBC的度数是（）A．20°B．30°C．40°D．50°2．（2023•西宁）如图，在△ABC中，∠ACB＝90°，分别以点A和点C为圆心，大于AC的长为半径作弧，两弧相交于P，Q两点，作直线PQ交AB，AC于点D，E，连接CD．下列说法错误的是（）A．直线PQ是AC的垂直平分线B．CD＝ABC．DE＝BCD．S△ADE：S四边形DBCE＝1：43．（2023•随州）如图，在▱ABCD中，分别以B，D为圆心，大于BD的长为半径画弧，两弧相交于点M，N，过M，N两点作直线交BD于点O，交AD，BC于点E，F，下列结论不正确的是（）A．AE＝CF B．DE＝BF C．OE＝OF D．DE＝DC4．如图，在△ABC中，∠C＝40°，分别以点B和点C为圆心，大于BC的长为半径画弧，两弧相交于M，N两点，作直线MN，交边AC于点D，连接BD，则∠ADB的度数为（）A．40°B．50°C．80°D．100°5．（2023•西藏）如图，在△ABC中，∠A＝90°，分别以点B和点C为圆心，大于的长为半径画弧，两弧相交于M，N两点；作直线MN交AB于点E．若线段AE＝5，AC＝12，则BE长为．6．（2023•广元）如图，a∥b，直线l与直线a，b分别交于B，A两点，分别以点A，B为圆心，大于AB 的长为半径画弧，两弧相交于点E，F，作直线EF，分别交直线a，b于点C，D，连接AC，若∠CDA ＝34°，则∠CAB的度数为．【题型2 角平分线的尺规作图痕迹】满分技巧1、角平分线的画法：2、角平分线的性质：角平分线上的点到角两边的距离相等1．（2023•衢州）如图，在△ABC中，以点A为圆心，适当长为半径画弧，分别交AB，AC于点D，E．分别以点D，E为圆心，大于长为半径画弧，交于∠BAC内一点F．连结AF并延长，交BC于点G．连结DG，EG．添加下列条件，不能使BG＝CG成立的是（）A．AB＝AC B．AG⊥BC C．∠DGB＝∠EGC D．AG＝AC2．（2023•辽宁）如图，在Rt△ABC中，∠C＝90°，AB＝5，BC＝3，以点A为圆心，适当长为半径作弧，分别交AB，AC于点E，F，分别以点E，F为圆心，大于EF的长为半径作弧，两弧在∠BAC的内部相交于点G，作射线AG，交BC于点D，则BD的长为（）A．B．C．D．3．阅读以下作图步骤：①在OA和OB上分别截取OC，OD，使OC＝OD；②分别以C，D为圆心，以大于CD的长为半径作弧，两弧在∠AOB内交于点M；③作射线OM，连接CM，DM，如图所示．根据以上作图，一定可以推得的结论是（）A．∠1＝∠2且CM＝DM B．∠1＝∠3且CM＝DMC．∠1＝∠2且OD＝DM D．∠2＝∠3且OD＝DM4．（2023•湖北）如图，矩形ABCD中，AB＝3，BC＝4，以点B为圆心，适当长为半径画弧，分别交BC，BD于点E，F，再分别以点E，F为圆心，大于长为半径画弧交于点P，作射线BP，过点C作BP 的垂线分别交BD，AD于点M，N，则CN的长为（）A．B．C．D．45．（2023•丹东）如图，在四边形ABCD中，AB∥CD，以点B为圆心，以任意长为半径作弧，分别交AB，BC于点E，F，分别以E，F为圆心，以大于长为半径作弧，两弧在∠ABC内交于点P，作射线BP，交AD于点G，交CD的延长线于点H．若AB＝AG＝4，GD＝5，则CH的长为（）A．6B．8C．9D．106．（2023•内蒙古）如图，在△ABC中，∠ABC＝90°，∠BAC＝60°，以点A为圆心，以AB的长为半径画弧交AC于点D，连接BD，再分别以点B，D为圆心，大于BD的长为半径画弧，两弧交于点P，作射线AP交BD于点M，交BC于点E，连接DE，则S△BDE：S△CDE是（）A．1：2B．1：C．2：5D．3：87．如图，在▱ABCD中，∠D＝60°．以点B为圆心，以BA的长为半径作弧交边BC于点E，连接AE．分别以点A，E为圆心，以大于AE的长为半径作弧，两弧交于点P，作射线BP交AE于点O，交边AD 于点F，则的值为．8．（2023•鞍山）如图，△ABC中，在CA，CB上分别截取CD，CE，使CD＝CE，分别以D，E为圆心，以大于的长为半径作弧，两弧在∠ACB内交于点F，作射线CF，交AB于点M，过点M作MN⊥BC，垂足为点N．若BN＝CN，AM＝4，BM＝5，则AC的长为．9．（2023•甘孜州）如图，在平行四边形ABCD（AB＜AD）中，按如下步骤作图：①以点A为圆心，以适当长为半径画弧，分别交AB，AD于点M，N；②分别以点M，N为圆心，以大于的长为半径画弧，两弧在∠BAD内交于点P；③作射线AP交BC于点E．若∠B＝120°，则∠EAD为°．10．（2023•阜新）如图，在矩形ABCD中，AB＝6，AD＝8．连接AC，在AC和AD上分别截取AE，AF，使AE＝AF，分别以点E和点F为圆心，以大于EF的长为半径作弧，两弧交于点G，作射线AG交CD 于点H，则线段DH的长是．考向二：尺规作图画图【题型3 作一条线段的垂直平分线】满分技巧线段垂直平分线的画图步骤：1、分别以线段两端点为圆心，相同适当长（大于线段的一半）为半径画圆弧，上下各得两个弧的一个交点；2、过两个弧的交点作一条直线，则该直线即为所求作的线段中垂线。

中考数学专题练习：尺规作图（含答案）1.（·随州)如图，用尺规作图作∠AOC＝∠AOB的第一步是以点O为圆心，以任意长为半径画弧①，分别交OA、OB于点E、F，那么第二步的作图痕迹②的作法是( )A. 以点F为圆心，OE长为半径画弧B. 以点F为圆心，EF长为半径画弧C. 以点E为圆心，OE长为半径画弧D. 以点E为圆心，EF长为半径画弧2.（·河北) 尺规作图要求，Ⅰ.过直线外一点作这条直线的垂线；Ⅱ.做线段的垂直平分线；Ⅲ.过直线上一点作这条直线的垂线．Ⅳ.作角的平分线．如图是按上述要求排乱顺序的尺规作图：则正确的配对是( )A．①—Ⅳ，②—Ⅱ，③—Ⅰ，④—ⅢB．①—Ⅳ，②—Ⅲ，③—Ⅱ，④—ⅠC．①—Ⅱ，②—Ⅳ，③—Ⅲ，④—ⅠD．①—Ⅳ，②—Ⅰ，③—Ⅱ，④—Ⅲ3.（·潍坊) 如图，木工师傅在板材边角处作直角时，往往使用“三弧法”，其作法是：(1)作线段AB，分别以A，B为圆心，以AB长为半径作弧，两弧的交点为C；(2)以C为圆心，仍以AB长为半径作弧交AC的延长线于点D；(3)连接BD，BC.下列说法不正确的是( ) A. ∠CBD＝30°B. S △BDC ＝34AB 2 C. 点C 是△ABD 的外心 D. sin 2A ＋cos 2D ＝14. （·湖州) 尺规作图特有魅力曾使无数人沉湎其中．传说拿破仑通过下列尺规作图考他的大臣：①将半径为r 的⊙O 六等分，依次得到A 、B 、C 、D 、E 、F 六个分点； ②分别以A ，D 为圆心，AC 长为半径画弧，G 是两弧的一个交点； ③连接OG.问：OG 的长是多少？大臣给出的正确答案应是( ) 3rB. (1＋22)r C. (1＋32)rD. 2r5. （·河南) 如图，已知▱AOBC 的顶点O(0，0)，A(－1，2)，点B 在x 轴正半轴上按以下步骤作图：①以点O 为圆心，适当长度为半径作弧，分别交边OA ，OB 于点D ，E ；②分别以点D ，E 为圆心，大于12DE 的长为半径作弧，两弧在∠AOB 内交于点F ；③作射线OF ，交边AC 于点G.则点G 的坐标为( )A．(5－1，2) B. (5，2)C．(3－5，－2) D. (5－2，2)6.（·南通) 如图，Rt△ABC中，∠ACB＝90°，CD平分∠ACB交AB于点D，按下列步骤作图．步骤1：分别以点C和点D为圆心，大于12CD的长为半径作弧，两弧相交于M，N两点；步骤2：作直线MN，分别交AC，BC于点E，F；步骤3：连接DE，DF.若AC＝4，BC＝2，则线段DE的长为( )A. 53B.32C. 2D.437.（·南京) 如图，在△ABC中，用直尺和圆规作AB、AC的垂直平分线，分别交AB、AC于点D、E，连接DE.若BC＝10 cm，则DE＝________cm.8.（·山西) 如图，直线MN∥PQ，直线AB分别与MN，PQ相交于点A，B.小宇同学利用尺规按以下步骤作图：①以点A为圆心，以任意长为半径作弧交AN于点C，交AB于点D；②分别以C，D为圆心，以大于12CD长为半径作弧，两弧在∠NA B内交于点E；③作射线AE交PQ于点F.若AB＝2，∠ABP＝60°，则线段AF的长为______．9.（·创新) 下面是“作一个30°角”的尺规作图过程．已知：平面内一点A.求作：∠A，使得∠A＝30°.作图：如图，(1)作射线AB；(2)在射线AB上取一点O，以O为圆心，OA为半径作圆，与射线AB相交于点C；(3)以C为圆心，OC为半径作弧，与⊙O交于点D，作射线AD，∠DAB即为所求的角．请回答：该尺规作图的依据是__________________________________________________________________________________________________________.10.（·广东) 如图，BD是菱形ABCD的对角线，∠CBD＝75°，(1)请用尺规作图法，作AB的垂直平分线EF，垂足为E，交AD于F；(不要求写作法，保留作图痕迹)(2)在(1)条件下，连接BF，求∠DBF的度数．11.（·福建)求证：相似三角形对应边上的中线之比等于相似比．要求：①根据给出的△ABC及线段A′B′，∠A′(∠A′＝∠A)．以线段A′B′为一边，在给出的图形上用尺规作出△A′B′C′，使得：△A′B′C′∽△ABC.不写作法，保留作图痕迹；②在已有的图形上画出一组对应中线，并据此写出已知、求证和证明过程．12.（·北京) 下面是小东设计的“过直线外一点作这条直线的平行线”的尺规作图过程．已知：直线及直线外一点P.求作：PQ，使得PQ∥l.作法：如图，①在直线上取一点A，作射线PA，以点A为圆心，AP长为半径画弧，交PA的延长线于点B；②在直线上取一点C(不与点A重合)，作射线BC，以点C为圆心，CB长为半径画弧，交BC的延长线于点Q；③作直线PQ.∴直线PQ就是所求作的直线．根据小东设计的尺规作图过程，(1)使用直尺和圆规，补全图形；(保留作图痕迹)(2)完成下面的证明．证明：∵AB＝________，CB＝________，∴PQ∥l(____________________________________)(填推理的依据)．13.（·绥化) 如图，在Rt△ABC中，∠C＝90°，AC＝3，BC＝4，D、E分别是斜边AB、直角边BC上的点，把△ABC沿着直线DE折叠．(1)如图1，当折叠后点B和点A重合时，用直尺和圆规作出直线DE (不写作法和证明，保留作图痕迹)．(2)如图2，当折叠后点B落在AC边上点P处，且四边形PEBD是菱形时，求折痕DE的长．参考答案【基础训练】1．D 2.D 3.D 4.D 5.A 6.D7．5 8.2 39．直径所对的圆周角是直角，等边三角形的每个内角为60°，直角三角形两锐角互余等10．解：(1)如解图所示；(2)∵菱形ABCD，∠CBD＝75°，∴CD＝CB，∠CBD＝∠CDB＝75°，∴∠C＝180°－∠CBD－∠CDB＝180°－75°－75°＝30°，∴∠A＝∠C＝30°，∵EF是AB的垂直平分线，∴∠A＝∠FBA＝30°，∵∠ABD＝∠CBD＝75°，∴∠DBF＝∠ABD－∠FBA＝75°－30°＝45°.11．解：①如解图，△A′B′C′即为所求作的三角形．②已知：△A′B′C′∽△ABC，CD和C′E分别为AB和A′B′边上的中线，求证：CDC′E＝BCB′C′.证明：∵C D和C′E分别为AB和A′B′边上的中线，∴BD＝12AB，B′E＝12A′B′，∴BDAB＝B′EA′B′＝12，∴BDB′E＝ABA′B′，∵△A′B′C′∽△ABC，∴∠CBA＝∠C′B′A′，BCB′C′＝ABA′B′，∴BDB′E＝BCB′C′，∴△B′C′E∽△BCD，∴CDC′E＝BCB′C′.12．解：(1)尺规作图如解图所示：(2)PA，CQ，三角形中位线平行于三角形的第三边．13．解：(1)如解图1，DE为所求作的直线．(2)如解图2，连接BP，∵四边形PEBD是菱形，∴PE＝BE，设CE＝x，则BE＝PE＝4－x，∵PE∥AB，∴△PCE∽△ACB，∴CECB＝PEAB，∴x4＝4－x5，∴x＝169，∴CE＝169，∴BE＝PE＝209，在Rt△PCE中，∵PE＝209，CE＝169，∴PC＝43在Rt△PCB中，∵PC＝43，BC＝4，∴BP＝4310，又∵S菱形PEBD ＝BE·PC＝12DE·BP，∴12×4310DE＝209×43，∴DE＝4910.。

2023年中考数学专题训练之尺规作图尺规作图的定义：是指用没有刻度的直尺和圆规作图，最基本最常用的作图称为基本尺规作图。

五种基本尺规作图包括：一、作一条线段等于已知线段二、作一个角等于已知角三、作已知线段的垂直平分线四、作已知角的角平分线五、过一点作已知直线垂线（1）过直线上一点作一条直线与已知直线垂直（2）过直线外一点作一条直线与已知直线垂直题目一：作一条线段等于已知线段已知：如图，线段a求作：线段AB，使得AB=a作法：（1）作射线AP;（2）在AP上截取AB=a，则线段AB为所求.例1.已知：如图，线段m，n,∠ａ.求作：△ABC，使∠A=∠ａAB=m，AC=n.例2.尺规作图，如图，B、D在射线AE上，且AD=2，BD=1，试在线段AC上找点F,使得AF=2FC.例3.如图，已知点A，点B，直线l及l上一点M．（1）连接MA，并在直线l上作出一点N，使得点N在点M的左边，且满足MN=MA；（2）请在直线l上确定一点O，使点O到点A与点O到点B的距离之和最短，并写出画图的依据．题目二：作一个角等于已知角作角等于已知角∠AOB.作法：（1）作射线O′A′；（2）以O为圆心，任意长度为半径画弧，交OA于M，交OB于N；（3）以O′为圆心，以OM的长为半径画弧，交O′A′于M′；（4）以M′为圆心，以MN的长为半径画弧，交前弧于N′；（5）连接O′N′并延长到B′.则∠A′O′B′就是所求作的角.例1.如图，三角形ABC为一块直角三角形制片，把三角形ABC折叠，使得AC落在斜边AB上，点C与点E重合，请用尺规作出点E和折痕AD(保留作图痕迹，不写)例2.如图,在四边形ABCD中,∠A=90∘,在AB边上找一点P.使得∠APD=30∘(保留作图痕迹,不写作法)例3.如图,已知锐角△ABC,点D是AB边上的一定点,请用尺规在AC边上求作一点E,使△ADE与△ABC相似.(作出符合题意的一个点即可,保留作图痕迹,不写作法)例4.已知△ABC,求作△DEF，使△DEF≌△ABC(尺规作图，保留作图痕迹)。

完整版)中考数学尺规作图专题复习(含答案)尺规作图是用无刻度的直尺和圆规画图的方法，常见的作图包括线段的垂线、垂直平分线、角平分线、等长线段和等角。

以下是各种作图的具体方法：1.直线垂线的画法：以点C为圆心，任意长为半径画弧交直线与A、B两点，再以点A、B为圆心，大于AB的长为半径画圆弧，分别交直线l两侧于点M、N，连接MN，即可得到所求的垂线。

2.线段垂直平分线的画法：以点A、B为圆心，大于AB的长为半径画圆弧，分别交直线AB两侧于点C、D，连接CD，即可得到线段AB的垂直平分线。

3.角平分线的画法：以角顶点O为圆心，任意长为半径画圆，分别交角两边A、B点，再以A、B为圆心，大于AB的长为半径画圆弧，交点为H，连接OH并延长，即可得到所求的角平分线。

4.等长的线段的画法：直接用圆规量取即可。

5.等角的画法：以O为圆心，任意长为半径画圆，交原角的两边为A、B两点，连接AB；画一条射线l，以上面的半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求。

需要注意的是，直尺主要用于画直线和射线，圆规主要用于截取相等线段和画弧。

在作图时，如果有多个要求，应逐个满足并取公共部分。

例如，对于要求作一个三角形的问题，可以根据三角形全等的基本事实或判定定理来进行作图。

以下是例题解析：例题1：已知线段a，求作△ABC，使AB=BC=AC=a。

作法如下：1.作线段BC=a；2.分别以B、C为圆心，以a半径画弧，两弧交于点A；3.连接AB、AC。

例题2：已知线段a和∠α，求作△ABC，使AB=AC=a，∠A=∠α。

作法如下：1.作∠XXX∠α；2.以点A为圆心，a为半径画弧，分别交射线AM、AN 于点B、C；3.连接B、C。

例题3：已知△ABC，AB<BC，用尺规作图的方法在BC 上取一点P，使得PA+PC=BC。

作法如下：作出AB的垂直平分线，与BC交于点P。

中考数学总复习《尺规作图》专项测试卷带答案学校:___________班级：___________姓名：___________考号：___________A层·基础过关1.(2024·深圳中考)在如图的三个图形中,根据尺规作图的痕迹,能判断射线AD平分∠BAC的是( )A.①②B.①③C.②③D.只有①2.(2024·呼伦贝尔、兴安盟中考)如图,在△ABC中,∠C=90°,∠B=30°,以点A为圆心,适当长为半径画弧分别交AB,AC于点M和点N,再分别以点M,N为圆心,大于1MN的长为半径画弧,两弧交于点P,连接AP并延长交BC于点D.若△ACD的面2积为8,则△ABD的面积是( )A.8B.16C.12D.243.(2024·广西中考)如图,在△ABC中,∠A=45°,AC>BC.(1)尺规作图:作线段AB的垂直平分线l,分别交AB,AC于点D,E;(要求:保留作图痕迹,不写作法,标明字母)(2)在(1)所作的图中,连接BE,若AB=8,求BE的长.4.(2024·浙江中考)尺规作图问题:如图1,点E是▱ABCD边AD上一点(不包含A,D),连接CE.用尺规作AF∥CE,F是边BC上一点.小明:如图2以C为圆心,AE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小丽:以点A为圆心,CE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小明:小丽,你的作法有问题.小丽:哦…我明白了!(1)证明:AF∥CE;(2)指出小丽作法中存在的问题.B层·能力提升AC的5.(2024·济南莱芜区模拟)如图,在矩形ABCD中,分别以点A,C为圆心,大于12长为半径画弧,两弧相交于M,N两点;作直线MN,分别交AD,BC于点E,F,连接AF 和CE.已知DE=3,AB=4,则以下四个结论中正确的是( )AC·EF;②AE=5;①S四边形AFCE=12③∠F AC=∠ACF=30°;④EF=2√5.A.①②③B.①②④C.②③④D.①②6.(2024·武汉中考)如图是由小正方形组成的3×4网格,每个小正方形的顶点叫格点.△ABC三个顶点都是格点.仅用无刻度的直尺在给定网格中完成四个画图任务,每个任务的画线不得超过三条.(1)在图(1)中,画射线AD交BC于点D,使AD平分△ABC的面积;(2)在(1)的基础上,在射线AD上画点E,使∠ECB=∠ACB;(3)在图(2)中,先画点F,使点A绕点F顺时针旋转90°到点C,再画射线AF交BC 于点G;(4)在(3)的基础上,将线段AB绕点G旋转180°,画对应线段MN(点A与点M对应,点B与点N对应).7.(2024·绥化中考)已知:△ABC.(1)尺规作图:画出△ABC的重心G.(保留作图痕迹,不要求写作法和证明)(2)在(1)的条件下,连接AG,BG.已知△ABG的面积等于5 cm2,则△ABC的面积是_________cm2.C层·素养挑战8.(2024·淄博淄川区二模)如图,在四边形ABCD中,AB=AD,AB⊥AD,顶点(k>0,x>0)的图象经过C(4,n),D两A(0,2),B(1,0)分别在y轴、x轴上反比例函数y=kx点.(1)求反比例函数的解析式;(2)请用无刻度的直尺和圆规作出线段BC的垂直平分线;(要求:不写作法,保留作图痕迹)(3)线段BC与(2)中所作的垂直平分线分别与BC,AD交于点M,N两点.求点M的坐标.参考答案A层·基础过关1.(2024·深圳中考)在如图的三个图形中,根据尺规作图的痕迹,能判断射线AD平分∠BAC的是(B)A.①②B.①③C.②③D.只有①2.(2024·呼伦贝尔、兴安盟中考)如图,在△ABC中,∠C=90°,∠B=30°,以点A为圆心,适当长为半径画弧分别交AB,AC于点M和点N,再分别以点M,N为圆心,大于1MN的长为半径画弧,两弧交于点P,连接AP并延长交BC于点D.若△ACD的面2积为8,则△ABD的面积是(B)A.8B.16C.12D.243.(2024·广西中考)如图,在△ABC中,∠A=45°,AC>BC.(1)尺规作图:作线段AB的垂直平分线l,分别交AB,AC于点D,E;(要求:保留作图痕迹,不写作法,标明字母)【解析】(1)图形如图所示:(2)在(1)所作的图中,连接BE,若AB=8,求BE的长.【解析】(2)∵DE垂直平分线段AB,∴EB=EA∴∠EBA=∠A=45°,∴∠BEA=90°AB=4∵BD=DA,∴DE=DB=DA=12∴BE=√2BD=4√2.4.(2024·浙江中考)尺规作图问题:如图1,点E是▱ABCD边AD上一点(不包含A,D),连接CE.用尺规作AF∥CE,F是边BC上一点.小明:如图2以C为圆心,AE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小丽:以点A为圆心,CE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小明:小丽,你的作法有问题.小丽:哦…我明白了!(1)证明:AF∥CE;【解析】(1)根据小明的作法知,CF=AE∵四边形ABCD是平行四边形∴AD∥BC,又∵CF=AE∴四边形AFCE是平行四边形∴AF∥CE;(2)指出小丽作法中存在的问题.【解析】(2)以A为圆心,EC为半径画弧,交BC于点F,此时可能会有两个交点,只有其中之一符合题意.故小丽的作法有问题.B层·能力提升AC的5.(2024·济南莱芜区模拟)如图,在矩形ABCD中,分别以点A,C为圆心,大于12长为半径画弧,两弧相交于M,N两点;作直线MN,分别交AD,BC于点E,F,连接AF 和CE.已知DE=3,AB=4,则以下四个结论中正确的是(B)AC·EF;②AE=5;①S四边形AFCE=12③∠F AC=∠ACF=30°;④EF=2√5.A.①②③B.①②④C.②③④D.①②6.(2024·武汉中考)如图是由小正方形组成的3×4网格,每个小正方形的顶点叫格点.△ABC三个顶点都是格点.仅用无刻度的直尺在给定网格中完成四个画图任务,每个任务的画线不得超过三条.(1)在图(1)中,画射线AD交BC于点D,使AD平分△ABC的面积;(2)在(1)的基础上,在射线AD上画点E,使∠ECB=∠ACB;(3)在图(2)中,先画点F,使点A绕点F顺时针旋转90°到点C,再画射线AF交BC 于点G;(4)在(3)的基础上,将线段AB绕点G旋转180°,画对应线段MN(点A与点M对应,点B与点N对应).【解析】(1)如图(1)中,线段AD即为所求;(2)如图(1)中,点E即为所求;(3)如图(2)中,点C,射线AF,点G即为所求;(4)如图(2)中,线段MN即为所求.7.(2024·绥化中考)已知:△ABC.(1)尺规作图:画出△ABC的重心G.(保留作图痕迹,不要求写作法和证明)【解析】(1)分别作出AB边和BC边的垂直平分线,与AB和BC边分别交于点N 和点M连接AM和CN如图所示,点G即为所求作的点.(2)在(1)的条件下,连接AG,BG.已知△ABG的面积等于5 cm2,则△ABC的面积是_________cm2.答案:15【解析】(2)∵点G是△ABC的重心∴AG=2MG∵△ABG的面积等于5 cm2∴△BMG的面积等于2.5 cm2∴△ABM的面积等于7.5 cm2.又∵AM是△ABC的中线∴△ABC的面积等于15 cm2.C层·素养挑战8.(2024·淄博淄川区二模)如图,在四边形ABCD中,AB=AD,AB⊥AD,顶点A(0,2),B(1,0)分别在y轴、x轴上反比例函数y=k(k>0,x>0)的图象经过C(4,n),D两x点.(1)求反比例函数的解析式;【解析】(1)过点D作DT⊥OA于点T.∵A(0,2),B(1,0)∴OA=2,OB=1∵AB⊥AD,DT⊥OT∴∠DTA=∠DAB=∠AOB=90°∵∠DAT+∠OAB=90°,∠OAB+∠ABO=90°,∴∠DAT=∠ABO ∵AD=AB∴△DTA≌△AOB(AAS)∴AT=OB=1,DT=AO=2∴OT=OA+AT=3∴D(2,3)∵反比例函数y=kx (k>0,x>0)的图象经过D点,∴3=k2,∴k=6∴反比例函数解析式为y=6x;(2)请用无刻度的直尺和圆规作出线段BC的垂直平分线;(要求:不写作法,保留作图痕迹)【解析】(2)如图,直线MN即为所求;(3)线段BC与(2)中所作的垂直平分线分别与BC,AD交于点M,N两点.求点M的坐标.【解析】(3)∵C(4,n)在y=6x的图象上∴n=32∴C(4,32)∵BM=CM,B(1,0)∴M(4+12,32+02)即M(52,34).第11页共11页。

专题12尺规作图题型总结题型解读｜模型构建｜通关试练本专题主要对初中阶段的一般考查学生对基本作图的掌握情况和实践操作能力,并且在作图的基础上进一步推理计算(或证明)。

尺规作图是指用没有刻度的直尺和圆规作图。

尺规作图是中考必考知识点之一，复习该版块时要动手多画图，熟能生巧！本专题主要总结了五个常考的基本作图题型，（1）作相等角；（2）作角平分线；（3）作线段垂直平分线；（4）作垂直（过一点作垂线或圆切线）；（5）用无刻度的直尺作图。

模型01作相等角①以∠α的顶点O为圆心，以任意长为半径作弧，交∠α的两边于点P，Q；②作射线O'A'；③以O'为圆心，OP长为半径作弧，交O'A'于点M；④以点M为圆心，PQ长为半径作弧，交③中所作的弧于点N；⑤过点N作射线O'B'，∠A'O'B'即为所求作的角.原理：三边分别相等的两个三角形全等；全等三角形对应角相等延伸：作平行线模型02作角平分线①以O为圆心，任意长为半径作弧，分别交OA，OB于点M，N；②分别以点M，N为圆心，以大于MN的长为半径作弧，两弧相交于点P；③过点O作射线OP，OP即为∠AOB的平分线.原理：三边分别相等的两个三角形全等；全等三角形对应角相等延伸：2到两边的距离相等的点②作三角形的内切圆模型03作线段垂直平分线①分别以点A，B为圆心，大于AB长为半径，在AB两侧作弧，分别交于点M和点N；②过点M，N作直线MN，直线MN即为线段AB的垂直平分线.原理：到线段两端距离相等的点在这条线段的垂直平分线上延伸：①到两点的距离相等的点②作三角形的外接圆3找对称轴（旋转中心）4找圆的圆心模型04作垂直（过一点作垂线或圆切线）（点P在直线上）①以点P为圆心，任意长为半径向点P两侧作弧，分别交直线l于A，B两点；②分别以点A，B为圆心，以大于AB的长为半径作弧，两弧交于点M；③过点M，P作直线MP，则直线MP即为所求垂线.原理：等腰三角形的“三线合一”，两点确定一条直线延伸：确定点到直线的距离（内切圆半径）（点P在直线外）①以点P为圆心，大于P到直线l的距离为半径作弧，分别交直线l于A，B两点；②分别以A，B为圆心，以大于AB的长为半径作弧交于点N；③过点P，N作直线PN，则直线PN即为所求垂线.原理：到线段两端距离相等的点在这条线段的垂直平分线上模型05仅用无刻度直尺作图无刻度直尺作图通常会与等腰三角形的判定，三角形中位线定理，矩形的性质和勾股定理等几何知识点结合，熟练掌握相关性质是解题关键.模型01作相等角考｜向｜预｜测做相等角该题型近年主要以解答题形式出现，一般为解答题型的其中一问，难度系数较小，在各类考试中基本为送分题型。

专题32 尺规作图问题专题知识回顾1.尺规作图的定义：只用不带刻度的直尺和圆规通过有限次操作，完成画图的一种作图方法．尺规作图可以要求写作图步骤，也可以要求不一定要写作图步骤，但必须保留作图痕迹。

2.尺规作图的五种基本情况：（1）作一条线段等于已知线段；（2）作一个角等于已知角；（3）作已知线段的垂直平分线；（4）作已知角的角平分线；（5）过一点作已知直线的垂线。

3.对尺规作图题解法：写出已知，求作，作法（不要求写出证明过程）并能给出合情推理。

4.中考要求：（1）能完成以下基本作图：作一条线段等于已知线段，作一个角等于已知角，作角的平分线，作线段的垂直平分线.（2）能利用基本作图作三角形：已知三边作三角形；已知两边及其夹角作三角形；已知两角及其夹边作三角形；已知底边及底边上的高作等腰三角形.（3）能过一点、两点和不在同一直线上的三点作圆.（4）了解尺规作图的步骤，对于尺规作图题，会写已知、求作和作法（不要求证明）.专题典型题考法及解析【例题1】（2019•湖南长沙）如图，Rt△ABC中，∠C＝90°，∠B＝30°，分别以点A和点B为圆心，大于AB的长为半径作弧，两弧相交于M、N两点，作直线MN，交BC于点D，连接AD，则∠CAD的度数是（）A．20°B．30°C．45°D．60°【答案】B【解析】根据内角和定理求得∠BAC＝60°，由中垂线性质知DA＝DB，即∠DAB＝∠B＝30°，从而得出答案．在△ABC中，∵∠B＝30°，∠C＝90°，∴∠BAC＝180°﹣∠B﹣∠C＝60°，由作图可知MN为AB的中垂线，∴DA＝DB，∴∠DAB＝∠B＝30°，∴∠CAD＝∠BAC﹣∠DAB＝30°。

【例题2】（2019山东枣庄）如图，BD是菱形ABCD的对角线，∠CBD＝75°，（1）请用尺规作图法，作AB的垂直平分线EF，垂足为E，交AD于F；（不要求写作法，保留作图痕迹）（2）在（1）条件下，连接BF，求∠DBF的度数．【答案】见解析。
