补偿器技术规范书

补偿器技术条件符合性本工程适用性及安装要求一、技术性能为了防止管道热胀冷缩产生变形甚至破坏支架，室外热力管网安装时，应按设计要求设置补偿器。

补偿器分为自然和人工补偿器两种。

供热管网常采用的补偿器，设在两固定支架之间直管段的中点。

（1）、为了减少热态下补偿器的弯曲应力，提高其补偿能力，安装补偿器时应进行预拉伸或预撑。

（3）、通常采用拉管器、手拉葫芦或千斤顶进行预撑。

二、安装要求1、补偿器的安装：水平安装时，垂直臂应水平放置，平行臂应与管道坡度相同；垂直安装时，不得在弯管上开孔安装放风管和排水管；补偿器处滑托的预偏移量应符合设计图纸的规定；补偿器垂直臂长度偏差及平面歪扭偏差应不超过±10mm；在管段两端靠近固定支架处，应按设计规定的拉伸量留出空隙，冷拉应在两端同时、均匀、对称地进行，冷拉值的允许误差为10mm。

2、波纹补偿器安装：应进行外观尺寸检查，管口周长的允许偏差：公称直径大于1000mmm的为±６ｍｍ；小于或等于1000mm的为±４mm，波顶直径偏差为±５mm；应进行预拉伸或预压缩试验，不得有变形不均现象；内套有焊缝的一端，在水平管道上应迎介质流向安装，在垂直管道上应将焊缝置于上部；波纹补偿器应与管道保持同轴，不得偏斜；安装时，应在波纹补偿器两端加设临时支撑装置，在管道安装固定后，再拆除临时设施，并检查是否有不均匀沉降。

靠近波纹补偿器的两个管道支架，应设导向装置。

自然补偿管段的冷紧应符合下列要求：冷紧口位置应留在有利焊接、操作的地方，冷紧长度应符合设计规定；冷紧口位置应留在有利焊接、操作的地方，冷紧长度应符合设计规定；冷紧段两端的固定支架应安装牢固，混凝土或填充灰浆已达到设计强度，管道与固定支座已固定连接；管段上的支、吊架已安装完毕，冷紧口附近吊架的吊杆应预留足够的位移裕量。

弹簧支架的弹簧，应按设计位置预压缩并临时固定，不得使弹簧承担管子荷重；管段上的其它焊口已全部焊完并经检验合格；管段的倾斜方向及坡度符合设计规定；冷紧口焊接完毕并经检验合格后，方可拆除冷紧卡具；管道冷紧应填写记录。

Q J10江苏福盛机械管件有限公司企业标准Q/321284JBG 01-2016旋转式补偿器Q/321284JBG 01-2016前 言鉴于旋转式补偿器目前尚无国家标准、行业标准，我公司参照有关技术资料、结合产品特点，本着技术先进、安全可靠、经济合理的原则，根据«中华人民共和国标准化法»的规定，制定本企业标准，用以指导企业生产、检验和销售。

本标准编写符合GB/T 1.1-2009 《标准化工作导则 第1部分:标准的结构和编写》的规定。

本标准由江苏福盛机械管件有限公司提出并负责起草。

本标准主要起草人：祝春根。

本标准于2016年二次发布，代替Q/321284JBG 01-2013。

旋转式补偿器1 范围本标准规定了旋转式补偿器的分类与命名、基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。

本标准适用于我公司生产的旋转式补偿器（以下简称补偿器）。

本标准中的指标不得违反国家法律、法规、规章、强制性标准中的有关规定。

否则，该指标无效，并应执行国家法律、法规、规章、强制性标准中的相关规定。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 93-1987 标准型弹簧垫圈GB/T 97.2-2002 平垫圈 倒角型 A级GB 150.1-2011 压力容器 第1部分：通用要求GB/T 308-2002 滚动轴承 钢球GB/T 901-1988 等长双头螺柱 B级GB/T 985.1-2008 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GB 3087-2008 低中压锅炉用无缝钢管GB/T 3274-2007 碳素结构钢和低合金结构钢热轧厚钢板和钢带GB 5310-2008 高压锅炉用无缝钢管GB/T 5782-2000 六角头螺栓GB/T 8163-2008 输送流体用无缝钢管GB/T 9711.1-1997 石油天然气工业 输送钢管交货技术条件 第1部分:A级钢管GB/T 12777-2008 金属波纹管膨胀节通用技术条件GB 50235-1997 工业金属管道工程施工及验收规范JB/T 4730.2 承压设备无损检测 第2部分 射线检测JB/T 4730.5 承压设备无损检测 第5部分 渗透检测JB/T 4726 压力容器用碳素钢和低合金钢锻件JB/T 4701-2000 甲型平焊法兰JB/T 4702-2000 乙型平焊法兰3 分类与命名3.1 型号标示；；；3.2 标示示例设计压力为1.6Mpa,公称直径为150mm,端部连接为焊接式，总长为460mm,其型号表示为JSFS-XZ-16-150-460。

免维护预制保温套筒补偿器技术规范书1.1套筒补偿器应具有足够的密封面长度；1.2套筒补偿器材质为Q235B，该材料要求为最低要求，若其它材料的各个方面的性能相似或优于上述材料，也可采用，但事先应征得业主同意，选用钢管厚度不得有下偏差；1.3补偿器的活动端应有有效的密封措施，防止泥水渗入。

1.4套筒补偿器内管密封表面进行纳米化学镀镍，镀层厚度最薄处不得小于30μm，时间不得少于8小时。

1.5橡胶圈密封其采用优质橡胶圈+导向压环组成自压式动密封，橡胶圈为特制双Y型，Y型密封圈的截面呈Y形，是一种典型的唇形密封圈，广泛应用于往复动密封装置中。

Y形密封圈依靠其张开的唇边贴于密封副偶合面，与密封介质接触的每一点上均有与介质压力相等的法向压力，再辅助以压环形成多道独立密封，压环和Y型密封圈相互配合，在受到填料法兰压紧时，Y型密封圈的唇边与密封腔两侧相互贴紧，所以Y型密封圈将受到轴向压缩，唇部受到周向压缩，与密封面接触变宽，同时接触应力增加。

当芯管运动时，芯管和Y型密封圈接触面会因为摩擦力的作用，芯管带动Y型密封圈对上面的压环或下面的压环有一个压紧力，从而使密封效果更好。

1.6密封填料不应使用再生材料，并应具有相应温度下耐温老化试验报告及国家质量部门出具的有效质量合格证明；1.7滑动密封面粗糙度应不大于Ra1.6，固定密封面粗糙度应不大于Ra3.2；1.8套筒补偿器应为轴向伸缩型，其伸缩端的结构设计应充分考虑外护罩保温与管道保温的连接；1.9芯管与外套管之间的环向支撑结构不应少于3道，且工作状态下芯管与外套管间隙的偏差不应大于3mm；1.10套筒补偿器与管道连接方式为焊接时，端管应加工坡口，坡口角度为28±1.5°，钝边尺寸为1.6±0.8mm，并应符合CJ/T487-2015中的相关要求；1.11芯管和外套管等受压元件的纵向和横向对接焊缝必须采用全熔透焊接，焊接后应进行100%射线探伤检测，合格等级为Ⅱ级。

卷册检索号：B1383CB-D08 110kV颗珠山降压站工程招标文件SVG型动态无功补偿装置技术规范书证书编号：A1310031512022年4月上海目录1 总则2 应用技术条件2.1 环境条件（由招标方提供）2.2 SVG整套设备对现场环境的要求：2.3 供电系统概况2.3.1 电网侧系统概况2.3.2 主变低压侧系统概况2.4 设备安装地点2.5 设计遵循标准3 装置技术要求3.1 通用技术要求3.2 链式换流设备主要技术要求3.3 装置控制及保护技术要求3.4 SVG连接电抗器技术要求4 供货范围4.1 供货设备清单4.2 随机备品备件清单4.3 专用工具清单4.4 供货分界点5 技术服务5.1 项目管理5.2 技术文件5.3 现场服务5.4 质保期限6 装置试验6.1 概述6.2 型式试验6.3 出厂试验6.4 现场验收试验7 工作安排8 质量保证9 包装、运输和贮存1总则1.1本设备技术规范适用于110kV颗珠山降压站动态无功补偿项目工程10kV 动态无功补偿装置（SVG方式）。

它提出了成套装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准和本规范要求的优质产品。

1.3 如果投标方没有以书面形式对本技术规范的条文提出异议，则意味着投标方提供的设备完全符合本技术规范的要求。

l.4 本设备技术规范所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范经甲乙双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6本设备技术规范未尽事宜，由甲乙双方协商确定。

2应用技术条件2.1环境条件（由招标方提供）2.2SVG整套设备对现场环境的要求：盐雾：无凝露：无腐蚀性气体：无金属粉尘污染物：无设备运行环境温度：-10℃～35℃2.3供电系统概况2.3.1电网侧系统概况1）系统额定电压：110 kV2）系统最高电压：126 kV3）系统短路电流：31.5 kA4）系统额定频率：50 Hz5）系统中性点接地方式：直接接地6）主变电压变比：110/10kV2.3.2主变低压侧系统概况1）系统电压10 kV2）系统最高电压12 kV3）系统额定频率50 Hz4）10kV系统短路电流20 kA5）系统中性点接地方式小电阻接地2.4设备安装地点SVG本体户内安装，连接电抗器等户内安装。

第一标段10kV中置式高压开关柜技术规范b.安装地点安装地点：户内。

三、系统概况和运行条件3. 1 系统概况a.系统电丿E最高电压：额定电压：b.系统额定频率：c.系统中性点接地方式: 3.2 运行条件气象资料主要气象要素如下：海拔高度历年平均气温历年极端最高气温历年极端最低气温历年最高日降雨量多年平均年降雨量年最多雷暴日数多年平均雷暴日数b.地震烈度地震烈度为c.其他使用条件：污秽等级：四.技术要求4.1引用标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。

在本规范书出版时，所示版本均为有12 kV10kV50Hz中性点不接地系统1220m（黄海高程）8. 2 °C+40 °C-30 °C81. 0 mm183. 3 mm24天43. 3 天8度。

III 级。

效。

所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。

GB3906-91 《3~35KV交流金属封闭开关设备》GB3U. 1-1997 《高压输变电设备的绝缘配合》GB1984-1989 GB2706GB3309 GBU022DL/T404-1997 GB50060-92 DL403-91《交流高压断路器》《交流高压电器动、热稳定试验方法》《高压开关设备常温下的机械试验》《高压开关设备通用技术条件》《户内交流高压开关柜订货技术条件》《3~110kV高压配电装置设计规范》《10~35KV户内高压真空断路器的订货技术条件》9、高压无功补偿电容柜a.执行标准:JB7111-1993《高压并联电容装置》JB/T8958-1999《自愈式高压并联电容器》GB/T11024. 1-2001《标准电压1KV以上交流电力系统用并联电容器》GB/50227-95《并联电容器装置设计规范》b.使用环境条件海拔高度周圉空气温度小于1230m 最高40°C 最低-20 °C最大日温差最大风速履冰厚度日照安装位置C.设备名称及数量25°C40m/ s5mm0. 1 W/cm: 户内设备名称：10kV柜式无功自动补偿成套装置d.设备概况及技术要求A.设备概况每套设备总容量为900kVar;数量：两台，（每个回路一台）均由陕西宝光集团或西安西电电力电容器有限公司成套提供。

Q/CSG 中国南方电网有限责任公司企业标准南方电网风电场无功补偿及电压控制技术规范目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 电压质量 (5)4.1 电压偏差 (5)4.2 电压波动与闪变 (5)5 无功电源与容量配置 (5)5.1 无功电源 (5)5.2 无功容量配置 (5)6 无功补偿装置 (5)6.1 基本要求 (5)6.2 运行电压适应性 (6)7 电压调节 (6)7.1 控制目标 (6)7.2 控制模式 (6)8 无功电压控制系统 (6)8.1 基本要求 (6)8.2 功能和性能 (6)9 监测与考核 (7)9.1 无功和电压考核点 (7)9.2 无功和电压考核指标 (7)9.3 无功和电压监测装置 (7)10 无功补偿及电压控制并网测试 (7)10.1 基本要求 (7)10.2 检测内容 (7)前言本标准按照GB/T 1.1-2009给出的规则起草。

本规定由中国南方电网有限责任公司系统运行部提出、归口并负责解释。

本标准起草单位：中国南方电网有限责任公司系统运行部，广东电网有限责任公司电力科学研究院本标准主要起草人：吴俊、曾杰、苏寅生、盛超、陈晓科、宋兴光、李金、杨林、刘正富、王钤、刘梦娜南方电网风电场无功补偿及电压控制技术规范1 范围本标准规定了风电场接入电力系统无功补偿及电压控制的一般原则和技术要求。

本标准适用于通过35kV及以上电压等级输电线路与电力系统连接的风电场，通过其他电压等级集中接入电网的风电场可参照执行。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 12325 电能质量供电电压偏差GB/T 12326 电能质量电压波动和闪变GB/T 19963 风电场接入电力系统技术规定GB/T 20297 静止无功补偿装置（SVC）现场试验GB/T 20298 静止无功补偿装置（SVC）功能特性SD 325 电力系统电压和无功电力技术导则（试行）DL/T 1215.1 链式静止同步补偿器第1部分：功能规范导则DL/T 1215.4 链式静止同步补偿器第4部分：现场试验Q/CSG110008 南方电网风电场接入电网技术规范Q/CSG 110014 南方电网电能质量监测系统技术规范Q/CSG 1101011 静止同步补偿器（STA TCOM）技术规范3 术语和定义下列术语和定义适用于本标准。

燃煤发电机组工程金属补偿器技术规范书2009年2月目录附件1 技术规范 (1)1总则 (1)2工程概况 (2)3设计和运行条件 (2)4主要技术要求 (3)5性能数据汇总表格 (7)6标准 (9)7性能保证 (10)8安装调试要求 (10)9材料的检验 (10)10质量保证 (11)11清洁、油漆、包装、运输与储存 (11)12设计与供货界限及接口规则 (11)附件2 供货范围 (12)1一般要求 (12)2供货范围 (12)附件3 技术资料及交付进度 (14)1.一般要求 (14)2具体要求 (15)附件4 交货进度 (17)1交货进度 (17)2交货说明 (17)附件5 设备监造(检验)和性能验收试验 (18)1概述 (18)2工厂检查 (18)4性能验收试验 (19)附件6 价格表 (21)附件7 技术服务和联络 (22)1卖方现场技术服务 (22)2培训 (23)3设计联络会 (23)附件8 分包商/外购部件情况 (24)附件9 大件部件情况 (25)1大件部件情况表 (25)2运输方案 (25)附件1 技术规范1总则1.1本技术协议适用于燃煤发电机组工程的凝汽器循环水管道金属补偿器、低压旁路出口管金属补偿器、凝结水泵入口金属补偿器的设计、制造、试验、质量保证和验收。

卖方提供的设备应是成熟可靠、技术先进的产品。

1.2本协议书中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但卖方保证提供符合本协议和工业标准的功能齐全的优质产品，满足国家有关安全、环保等强制性标准的要求。

1.3 卖方执行技术规范所列标准，有不一致时，按较高标准执行。

卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。

若卖方所提供的技术规范前后有不一致的地方，以更有利于设备安装运行、工程质量为原则，由买方确定。

在合同签订后，买方有权因规范、标准发生变化而提出一些补充要求，在设备投料生产之前，卖方在设计上予以修改，但价格不作调整。

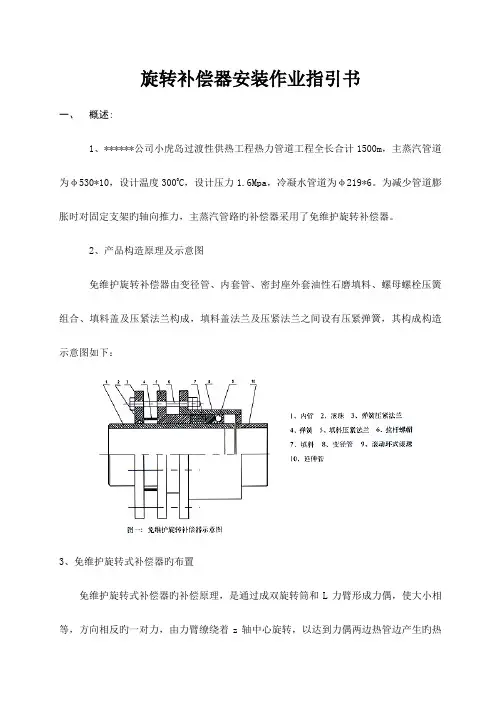

旋转补偿器安装作业指引书
一、概述:
1、******公司小虎岛过渡性供热工程热力管道工程全长合计1500m，主蒸汽管道为φ530*10，设计温度3000C，设计压力1.6Mpa，冷凝水管道为φ219*6。

为减少管道膨胀时对固定支架旳轴向推力，主蒸汽管路旳补偿器采用了免维护旋转补偿器。

2、产品构造原理及示意图
免维护旋转补偿器由变径管、内套管、密封座外套油性石磨填料、螺母螺栓压簧组合、填料盖及压紧法兰构成，填料盖法兰及压紧法兰之间设有压紧弹簧，其构成构造示意图如下：
3、免维护旋转式补偿器旳布置
免维护旋转式补偿器旳补偿原理，是通过成双旋转筒和L力臂形成力偶，使大小相等，方向相反旳一对力，由力臂缭绕着z轴中心旋转，以达到力偶两边热管边产生旳热
胀量旳吸取。

A、π型组合旋转式补偿器(图一、二)：
当补偿器布置于两固定支架之间时，则热管运营时旳两端有相似旳热胀量和相似旳热胀推力，将力偶缭绕着0中心旋转了θ角，以达到吸取两端方向相对、大小相似旳热胀量△。

当补偿器旳布置不在两固定支架中心，而偏向热管较短旳一端，在运营时旳力偶臂L旳中心0偏向较短旳一端缭绕来吸取两端方向相对、大小不等旳膨胀量△1、△2。

该补偿器适应性较广，合用于平行途径(如图一)，
B、Ω型组合旋转式补偿器(图三、四)
Ω型组合旋转式补偿器，重要用在热管道旳直管段。

它由热管道两侧对称布置，由力偶臂L和成对旳旋转筒构成Ω形状旳两对力偶，依托两固定支架间旳热管道，相对。

1、总则技术协议2、工程说明3、设备技术规范及乙方技术条件4、供货范围5、性能保证和考核6、创造质量保证7、售后服务保证8、图纸资料9、制作要求10、其它要求1.1 本技术协议书合用于*****有限公司新建1×50MW 热电工程。

它提出了该工程配套之烟风道补偿器设备的功能设计、结构、安装和试验等方面的技术要求。

1.2 本技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定。

也未充分引述有关标准和规范条文。

乙方保证提供符合本技术协议书和相关的国际、国内工业标准的优质产品。

1.3 本技术协议书所引用的标准与乙方所执行的标准发生矛盾时，按较严格的标准执行。

1.4 本技术协议书经甲、乙双方共同确认和签字后，与《招标规范书》，乙方《投标文件》共同作为定货合同的技术附件，与定货合同正文具有同等效力。

1.5 在合同签订后，甲方有权因规范、标准、规程发生变化而提出一些补充要求。

2.1 甲方： ******2.2 工程项目名称： *****有限公司1×50MW 热电工程2.3 工程概况： *****有限公司新建热电工程。

工程安装3×130t/h 高温高压循环流化床锅炉， ****厂生产。

配1×50MW 汽轮发机电组，共需烟风道补偿器设备共 93 件，具体规格型号见下。

3 设备技术规范3.1 甲方所需设备的技术条件及要求：3.1.1 锅炉所用燃料为无烟煤，其中 Sy=3.5%，Ay=40%=3.5%。

3.1.2 所有补偿器均采用焊接连接。

3.1.3 当工艺介质为烟气时，所有补偿器必须采取密封型补偿器。

3.1.4 非金属织物补偿器要求必须内置不锈钢丝网以增加强度，并设有内套管以防磨。

3.1.4 甲方所需设备的技术条件及要求见下表:设备名称金属圆形 三波补偿器金属圆形 三波补偿器金属圆形 三波补偿器 复式自由型(小拉 杆)金属补偿器 复式自由型(小拉 杆)金属补偿器金属矩形 双波补偿器金属矩形 双波补偿器 金属矩形 双波补偿器 金属矩形 双波补偿器 金属矩形 三波补偿器 金属矩形 双波补偿器非金属织物补偿器非金属织物补偿器非金属织物补偿器设计 温度(C )4004004004004002020200200200100400200200工艺条件设计 压力 (MPa )0.250.250.250.250.250.250.25-0. 10~ +0. 100.10.10.10.25-0.20~ +0.20 -0. 1~ +0. 10流道横 断面外 形尺寸D1220× 5D1020× 5D720×5D720×5D530×51090×5 11845×40 1 2600×1 200 1330×8 77 2200×2 200 3200×1 600 D1220× 5 4500×1 000 3600×1 380补偿量要求符合 规范符合 规范符合 规范 轴向 146mm 横向 184mm 轴向 88mm 横向 195mm≥24mm≥13.6mm≥22mm≥22mm≥32.5mm≥23.8mm 轴向 -240/+86mm 横向 146mm 轴向 22mm 横向 45mm 轴向 22mm 横向 45mm需求 数量(件)1266630333333636主设备要求主体材 质要求波节 材质 SUS304 波节 材质 SUS304 波节 材质 SUS304 组合件组合件组合件组合件组合件组合件组合件316L组合件组合件组合件其它L=559 参见 D6174L=559 参见 D6172L=559 参见 D6169L=2000L=2000 L=411 参见 D6412 (改) L=411 参见 D6410 (改) L=411L=411L=536L=1000L=1200L=455L=455到货 时间 要求3.2.3.2.1 金属圆形三波补偿器规格型号及性能参数空 气 空 气 工 艺 介 质空 气烟 气 烟 气烟 气 烟 气 烟 气 烟 气 空 气 空 气空 气 空 气 空 气3.2.2 金属矩形补偿器规格型号及性能参数3.2.3 复式自由型(小拉杆)金属补偿器规格型号及性能参数3.2.4 非金属织物补偿器规格型号及性能参数接口尺寸及总长度(mm)1220*5 4500*1000*5 3600*1380*5长期使用温度(℃)400200200长期工作压力(MPa)+/-0.25+/-0.25+/-0.1圈带自由长度(mm)1200450450规格型号D1220×5 4500×1000 3600×1380使用寿命(小时)500050005000补偿量(mm)240/8622/4522/45波距有效面积(mm)6560(cm2)47422411接口尺寸及总长度(mm) 720*5/2000 530*5/2000使用疲劳寿命(次)10001000使用温度(℃)400400刚度(N/mm)轴向 145横向 275160/274规格型号D720×5 D530×5补偿量(mm)146/18488/195 波节数(个)4+44+4压力等级(MPa)0.250.25波节高度(mm)6055接口尺寸及总长度(mm)1090*511*5845*401*52600*1200*51330*877*52200*2200*53200*1600*5规格型号1090×511 845×401 2600×1200 1330×877 2200×2200 3200×1600使用疲劳寿命(次)100010001000100010001000压力等级(MPa)0.250.250.250.25+/-0.2+/-0.2使用温度(℃)200200200200200200波节高度(mm)108108108108108108波节数(个)222232补偿量(mm)241624246824波距(mm)110110110110110110接口尺寸及总长度(mm)1220*5/L=5591020*5/L=559720*5/L=559波节高度(mm)908580压力等级(MPa)0.250.250.25使用温度(℃)400400400使用疲劳寿命(次)100010001000规格型号D1220×5 D1020×5 D720×5补偿量(mm)362424 波距(mm)9590824.1.1 金属圆形三波补偿器、复式自由型(小拉杆)金属补偿器、金属矩形补偿器供货范围4.1.2 非金属补偿器导流管材质/ 不锈钢丝网材质厚度(mm)Q235-A.F / δ=3 Q235-A.F / δ=4 Q235-A.F/规格SUS304/30#SUS304/30#SUS304/30#接管材质/厚 度(mm) Q235-A.F / δ=5Q235-A.F / δ=5 Q235-A.F隔热层材料/ 厚度六层/S=5六层/S=5六层/S=5设备名称非金属织物 补偿器 非金属织物 补偿器非金属织物 规格 型号D1220×54500×10003600×1380圈带材质600300300数量 (件)636 设备名称金属圆形三波补偿器D1220×5 金属圆形三波补偿器D1020×5 金属圆形三波补偿器D720×5复式自由型(小拉杆)金属补偿器 D720×5 复式自由型(小拉杆)金属补偿器 D530×5 金属矩形 双波补偿器 1090×511金属矩形 双波补偿器 845×401金属矩形双波补偿器 2600×1200金属矩形 双波补偿器 1330×877金属矩形双波补偿器 2200×2200金属矩形双波补偿器 3200×1600规格型号DN1220*3DN1020*3DN720*3SXL720*(4+4)-JSXL530*(4+4)-J1090*511*2-J845*401-2-J2600*12001330*8772200*22003200*1600 接管材质 /厚度(mm)Q235-A.F/ δ=5Q235-A.F/S=5Q235AF/S=5Q235A.F/S=5Q235A ’F/S=5Q235A.F/S=5Q235A.F/S=5Q235A.F/S=5Q235A.F/S=5Q235A.F/S=5Q235A.F/S=5 导流管材质 /厚度(mm) Q235-A.F/S=5Q235AF/S=5Q235A.F/S=5Q235A ’F/S=5Q235A.F/S=5Q235A.F/S=5Q235A.F/S=5Q235-A.F/S=5Q235A.F/S=5Q235A.F/S=5Q235A.F/S=5波节材质 /厚度(mm)SUS304SUS304SUS304SUS304SUS304SUS304SUS304SUS304SUS304SUS304SUS304 数量 (件)1266630333333补偿器/ δ=5/ δ=44.2.1 备品备件清单(不配供)4.2.2 易损件清单(不配供)4.3 供货周期(1)交货日期： 200*年 * 月 *日。

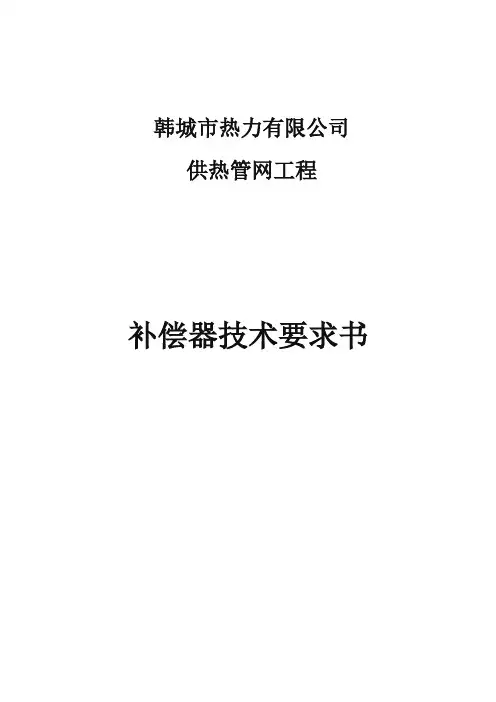

韩城市热力有限公司供热管网工程补偿器技术要求书目录1.总则2.使用条件3.设备制造商的基本要求4.制造商的供货范围5.供热管网设计条件6.包装、运输和贮存7.规范和标准8.供货方的现场服务和承诺9.供货方提交的技术资料10.施工要求技术要求书1. 总则1.1 本技术要求书适用于韩城市热力有限公司供热管网工程。

它包括供热管网补偿器的制造、性能、检验和安装等方面的技术要求。

1.2 本技术要求书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规范和最新工业标准的优质产品。

1.3 如果供方没有以书面对本技术要求书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本技术要求书的要求。

1.4 在签订合同之后，需方有权以书面形式提出因规范标准和规程发生变化而产生的一些补充要求，具体款项由双方共同商定。

1.5 本技术要求书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。

2.使用条件主要用于韩城市热力有限公司供热管网工程，热网循环水管道采用直埋与顶管敷设安装。

3．设备制造商的基本要求3.1供货商应有同类型设备的生产许可证。

3.2供货商应提交同类型补偿器的产品鉴定报告。

4 制造商的供货范围4.1供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合技术要求书的要求。

4.2供方应按《工程主要材料表》提供更详细的供货清单，清单中依次说明型号、规格、数量、产地、材质、生产厂家及寿命等内容，以及对于属于整套设备运行和施工所必需的部件。

4.3如设备安装及检修时需要专用工具，供方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。

4.4如运行检修时需要备品备件，供方应提供。

5.供热管网设计条件5.1供热管网设计参数5.1.1设计压力 1.6Mpa ，供热管道水压试验压力2.4Mpa。

5.1.2设计温度本次热网循环水管供回水管的设计温度为：130℃/70℃供热管道最高循环温度t1=130 ℃供热管道最低循环温度t2=10℃5.2波纹补偿器5.2.1一般技术要求：（1）补偿器主要部件材料要求：波纹补偿器波纹管材料：SUS316L；补偿器工作接管材料同热网管道用材（不低于Q235B），壁厚同热网管道。

低压自动无功补偿装置技术要求1、总则1.1、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置，它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。

1.2本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应服务，以保证的安全可靠运行。

1.3、供方须执行现行国家标准和电力行业标准。

有矛盾时，按技术要求较高的标准执行。

主要的标准如下：GB/T 15576-2008 《低压成套无功功率补偿装置》GB50227-95 《并联电容器成套装置设计规范》JB5346-1998 《串联电抗器》GB191 《包装贮运标准》GB11032-2000 《交流无间隙金属氧化锌避雷器》GB/T 2681-1981 《电工成套装置中的导体颜色》GB/T 2682-1981 《电工成套装置中的指示灯和按钮的颜色》GB1028 《电流互感器》GB10229 《电抗器》DL/T620-1997 《装置过电压保护和绝缘配合》GB 4208-93 《外壳防护等级》（IP代码）GB/T14549-93 《电能质量-公用电网谐波》另外，尚应符合本技术规格书规定的技术要求和买方的要求。

1.4、未尽事宜，供需双方协商确定。

2、设备环境条件2.1、周围空气温度最高气温：38.4℃最低气温： -29.3℃年平均气温： 6.8~10.6℃2.2、海拔高度：不大于1500米2.3、地震烈度： 6度区，动峰值加速度：0.05g2.4、安装地点：户内3、电容补偿柜技术参数1）额定电压：400V额定绝缘电压：AC 660V1min 额定工频耐受电压：2500V冲击耐压：8kV2）主母线：TMYPE母线：TMY3）系统容量与无功补偿设备等应达到设计要求；4）外形尺寸：具体见附图5）无功功率补偿全部采用动态补偿方式：采用380V电压等级下的动态电容无功补偿柜，补偿容量具体见附表。

低压无功补偿装置技术规格书一、招标货物1．一般要求1.1 本附件规定了招标货物的供货范围。

投标人保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合技术规格书的要求。

1.2 投标人应提供供货清单，清单中依次说明名称、型号、数量、产地、生产厂家等内容。

1.3 投标人应提供所有安装和检修所需的专用工具和消耗材料等。

2．供货范围二、技术规范1．总则1.1 本技术规范书是用于项目低压无功自动补偿装置，它提出了功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范提出的是最低限度的技术要求, 并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

投标人应保证提供符合工业标准和本设备技术规范的优质产品。

1.3 本设备技术规范所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。

1.4 如投标人没有以书面对本设备技术规范的条文提出偏差，则招标人可以认为投标人提供的产品是完全满足本设备技术规范的要求。

2．技术标准本技术协议提供的设备，应遵循下列标准的最新版本或修改版本，但不局限这些标准。

IEC439—1 《低压成套开关设备》IEC—129 《交流隔离开关和接地开关》GB1208 《电流互感器》GB11032 《交流无间隙金属氧化物避雷器》GB8287 《交流支瓷绝缘子》GB7251 《低压成套开关设备》GB4208—93 《外壳防护等级IP代码》GB50227—95 《并联电容器成套装置设计规范》GB12747—91 《自愈式低电压并联电容器》GB191 《包装贮运标准》DL/T842-2003 《低压并联电容器装置使用技术条件》GB 4208-1993 《外壳防护等级（IP代码）》JB5346-1998 《串联电抗器》3. 技术参数3.1 使用环境1) 安装地：室内2)海拔≤2000米3)最高环境温度 +40℃4)最低环境温度 -20℃5)最大日温差 20℃6)最高日平均温度 32℃7)最大相对湿度 90%8)最大月相对湿度 80%9)年降雨日 60日10) 年雷暴日 22.4日11) 污秽等级 3级3.2 系统参数1) 工作电压：220VAC2) 采样电压：220VAC（B、C相电压）3) 采样电流：电流互感器二次电流5A（A相电流）4. 结构要求无功补偿成套装置采用抽屉式结构，由柜体、竖排、控制单元和电容器投切单元组成，单元由机柜两侧滑道插入和抽出，单元互换性强，适用于不同型材生产的不同型号的柜体配套，安装维护方便，空间利用率高，单台容量大。

波纹管补偿器技术规范书综合采购编号:GHPE-XLRW-CL-08 华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书采购单位:西安大唐电力设计研究院有限公司设计单位:南京苏夏工程设计有限公司2012年03月华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书目录技术规范 ..................................................................... .......................................... 4 附录一供货范围 ..................................................................... .......................... 10 附录二技术差异表 ..................................................................... .................... 12 附录三技术资料及交付进度...................................................................... ...... 13 附录四设备监造、检验和性能验收试验 ........................................................ 15 附录五技术服务和联络 ..................................................................... .............. 18 附录五技术服务和联络 ..................................................................... .............. 18 附录六分包与外购 ..................................................................... .................... 21 附录七包装、运输及储存 ..................................................................... .......... 22 附录八大(部)件情况 ..................................................................... .............. 23 附录九运行维护手册 ..................................................................... .................. 24 附录十卖方需要说明的其他技术问题 (25)2华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书说明:a、为方便阅读比较，报价文件条目号应按采购文件列出。

35kV静止无功发生器STATCOM技术规范书XXXXXX工程有限公司20XX年XX月目录1、总则 (3)2、应用技术条件和技术指标..............................................................................................- 3 -2.1规范和标准...............................................................................................................- 3 -2.2满足现场环境条件...................................................................................................- 4 -2.3工程条件...................................................................................................................- 4 -2.3.3安装地点................................................................................................................- 5 -3、35kV动态无功补偿装置所满足以下技术要求............................................................- 6 -3.1 动态无功补偿装置的组成......................................................................................- 6 -3.2 阀体技术要求 (7)3.3 连接变压器技术参数 (8)3.4 控制及保护系统功能............................................................................................- 10 -3.5 其他功能要求…………………………………………………………………………………- 10 -4、供货范围 (14)5、备品备件及专用工具 (15)5.1随机备品备件数量.................................................................................................- 14 -5.2专用工具.................................................................................................................- 14 -6、其他技术要求................................................................................................................- 14 -6.1装置试验.................................................................................................................- 14 -6.2型式试验.................................................................................................................- 14 -6.3验收试验.................................................................................................................- 15 -6.4出厂实验.................................................................................................................- 15 -6.5现场验收试验.........................................................................................................- 15 -7、技术服务........................................................................................................................- 15 -7.1项目管理.................................................................................................................- 15 -7.2 技术文件................................................................................................................- 16 -7.3现场服务.................................................................................................................- 16 -7.4 双方技术分工........................................................................................................- 16 -7.5质保期限.................................................................................................................- 18 -8、需方工作........................................................................................................................- 18 -9、工作安排........................................................................................................................- 18 -10、质量保证......................................................................................................................- 18 -11、包装、运输和贮存......................................................................................................- 18 -1、总则1.l 本设备技术规范适用于XXXXXXXXXXXXXXXXXXXXX工程XXXXX升压站工程中35kV STATCOM动态无功补偿装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

蒸汽管波纹补偿器技术规范1.1概述采购内容包括规格为蒸汽管道DN700-DN150补偿器的货物供应、包装、运输、保险、服务，补偿器总个数见货物清单。

补偿器保温由供货方负责。

供货商需提供满足本技术规范1.5部分要求的补偿器。

1.2设计准则1.2.1安装条件蒸汽管道补偿器采用直埋外压轴向波纹补偿器。

要求带防尘土及地下水接触工作波纹管的不锈钢保护波纹管，并考虑补偿器在工厂做保温的伸缩结构，提供补偿器做保温层的技术资料。

1.2.2 补偿器压力：设计压力2.5MPa1.2.3 温度蒸汽管道最高温度300℃环境温度-21.1～36.1℃安装温度≥-5℃设计最低温度-5℃1.2.4 适用介质蒸汽管道：过热蒸汽1.3工作条件和性能要求1.3.1 工作条件A. 介质条件工作压力: 0.8-1.3 MPa工作温度: 270-300℃B. 环境条件（1）室外存放条件温度: -30℃～50℃相对湿度: 10%～90%（2）使用条件地下直埋敷设，地下环境复杂，局部地区地下水位高。

地下土壤平均温度按10℃考虑。

1.3.2 性能要求蒸汽管道用补偿器的设计压力为2.5MPa，工作温度＞300℃。

补偿量：补偿器的最大设计补偿量见货物清单。

使用标准：满足1.4中的标准要求。

要求安装正确使用寿命可达二十年以上。

波纹补偿器的设计寿命（许用运动次数）[N]≥1500次。

波纹补偿器与管道连接形式：焊接。

1.4供货范围供货范围详见货物清单。

供货商应提供货物清单中所列的符合本技术规范要求的补偿器，并附有详细计算书（现场答疑）、所有附件、技术文件、有关图纸或本规范的其他技术资料。

蒸汽管道补偿器类型采用外压轴向直埋波纹补偿器，要求带防尘土及地下水接触工作波纹管的不锈钢保护波纹管（轴向限位、抗扭）。

供货范围应包括运行所需的备件和易损件、专用维护工具等，其价格应包括在总价中。

1.5规范和标准2.5.1补偿器的设计、制造、试验和检查应符合下列有关标准：GB150 《钢制压力容器》JB741 《钢制焊接压力容器技术条件》GB/T12777-2008 《金属波纹管补偿器通用技术条件》CJ/T3016 《城市供热用波纹管补偿器》EJMA 《美国补偿器制造商协会标准》,ASME 美国机械工程师协会IS0 国际标准组织其它国际公认的与上述标准相当或更好的标准也可以接受。

补偿器技术条件符合性本工程适用性及安装要求第一节补偿器安装要求<1.1>有补偿器装置的管段，在补偿器安装前，管道和固定支架之间不得进行固定。

<1.2>L形，Z形，Ⅱ形补偿器一般在施工现场制作，制作应采用优质碳素钢无缝钢管。

通常Ⅱ形补偿器应水平安装，平行臂应与管线坡度及坡向相同，垂直臂应星水平。

垂直安装时，不得在弯瞥上开孔安装放风管和排水管。

<1.3>在直管段中设置补偿器的最大距离和补偿器弯头的弯曲半径应符合设计要求。

在靠近补偿器的两端，至少应各设有一个导向支架，保证运行时自由伸缩，不偏离中心。

<1.4>做好施工准备，可以保证安装工作有计划、有步骤地进行，减少施工中的混乱，对实现均衡施工，缩短工期，确保工程质量和安全生产，将起到重要作用。

<1.5>熟悉和审查图纸资料，在施工前解决好图纸资料方面存在的问题。

做法是各专业施工人员（包括管道、电气、通风和机械设备安装）在熟悉图纸资料了解设计意图的基础上，从施工角度各自提出图纸资料存在的问题，一式两份，分别报送建设单位和设计单位，最后由建设单位召开多方图纸会审会议，逐一解决提出的所有问题。

<1.6>根据合同工期和建设单位要求，结合现场条件、设备材料准备情况以及土建进度计划，编制设备安装进度网络计划。

<1.7>提出预制加工件，绘制加工图，事先安排预制加工。

包括通风管、给排水管、暖气管、消防喷淋管道、支吊架、非标准构件和非标准设备的预制加工。

<1.8>明确安装技术要求和执行的施工验收规范、标准。

<1.9>确定施工力量，层层进行技术交底，使广大施工人员心中有底。

第二节补偿器安装通用工艺1．适用范围。

本工艺适用于燃气管道、热力管道和工业管道补偿器的安装。

2．引用标准。

SY0401—98S《输油输气管道线路工程施工及验收规范》CJJ28—2004《城镇供热管网工程施工及验收规范》GB50235—97《工业金属管道工程施工及验收规范》3．补偿器安装前的检验补偿器安装前，须检验下列项目：3．1使用的补偿器是否符合国家现行相关标准的规定。

热力工程施工方案第一章编制依据、原则一、编制依据(一)赤峰市桥北地区集中供热体系（供热管网)工程招标文件。

（二）赤峰市桥北地区集中供热体系（供热管网）工程施工设计图纸(三)相关规范、标准(四）《城镇直埋供热管道工程技术规范》（CJJ/T81-98）（五）《城镇供热管埋网工程施工及验收规范》（CJJ28－2004）(六)《工程测量规范》（GB50026-93）（七）与该工程有关的国家施工规范及施工验收标准:1、《钢筋结构工程施工及验收规范》(GB50204—95)2、《钢筋焊接及验收规范》（JGJ18-96)3、《混凝土结构工程施工质量验收规范》（GB50204-2002）4、《建筑地基基础工程施工质量及验收规范》(GB50202—2002）5、《市政基础设施工程资料管理规定》（DBJ01—71—2003）二、编制原则(一）满足业主针对本工程质量、进度、安全、文明施工等各方面提出的要求。

（二)根据工程地质条件，结合穿越管沟、多条现况管线的状况，施工中通过对技术、经济的综合比较,选择合理施工方法、技术措施，确保在满足业主对质量和安全要求的基础上按期完成工程。

第二章工程概况及特点一、工程范围及内容城关地区城东锅炉房集中供热体系（供热管网）工程.二、供热管网敷设方式：全部采用直埋方式敷设。

高温水管道采用有补偿方式，低温水管道采用无补偿全埋技术。

三、补偿方式：高温供水管道采用轴向波纹补偿器。

四、供热参数:供水温度130℃，回水温度70℃；压力：1。

6Mpa。

五、管材:供热管道采用预制直埋保温管.六、螺旋钢管技术规范1、质量标准:按GB/T9711.1-1997标准生产，材质Q235B。

2、管道工作参数：一次高温水的出、回水温度为130/70℃,工作压力为1.6MPa。

3、补偿器技术规范直埋轴向波纹补偿器安装应注意流体流向（详见使用说明)。

安装完毕应拆除运输及预拉伸部件。

第三章施工总体部署及准备一、总体施工指导思想本工程按照建设部颁布的《建设工程项目管理规范》的要求进行总体规划，以项目管理对项目工期以及进度计划进行控制,施工技术以现场动态管理为基础,遵循PDCA 循环及ISO9001 质量保证体系对质量进行全面控制。

低压配电无功功率因数补偿柜技术规范1、供货设备名称、型号、数量：1.1电容补偿柜:低压配电室电容补偿柜容量Kvar 柜型数量台1.2 尺寸：、柜内预留与低压配电柜相连的铜排接口，安装螺栓均镀彩锌防腐,母线固定夹内螺栓为不锈钢。

2、使用条件及标准规范：2.1使用条件2.1.1空气温度: -10~+40摄氏度；2.1.2相对湿度:日平均不大于95%,月平均不大于90%；2.1.3海拔高度:小于2000M；2.1.4地震烈度: 7度；2.1.5正常运行电压：不高于AC440V。

2.2标准规范:设备、材料的设计、制造、检查和验收必须符合国家相关标准的规范，本技术要求书所提出的技术条件为最低技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，要求供货方提供符合本技术协议书及有关国标、行业标准的优质产品。

必须符合的相关规范、标准包括：IEC439《低压成套开关设备和控制设备》GB7251《低压成套开关设备》GB4720 《低压电气电控设备》电力行业DL系列标准3. 结构特点和基本技术要求:3.1主要技术参数：额定工作电压：AC380V额定绝缘电压：AC690V3.2.1固定式,柜体采用组装形式，柜体要求前后都安装门板，两边要求加装侧封板隔板。

3.2.2能承受40/100（有效值/峰值）动热稳定电流冲击,长期允许温度可达120℃；3.2.3柜门采用转轴铰链,以防门与柜体直接碰撞,要求门开启角度不小于120度，并加强柜体防护等级,柜体防护等级达到IP40以上；3.2.4柜体设计满足自然通风要求，散热性能良好，如不能满足，要求安装强制通风装置，柜体顶盖可拆卸，方便现场安装和调整主母线，柜顶四角安装可拆卸起吊环；3.2.5柜内安装件均作镀锌钝化处理，柜体采用不低于2.0mm冷轧钢板制作,柜内安装构件采用模数化或滑动孔，方便调整安装尺寸；3.2.6连接小母线、过渡母线都为无氧铜排，要求表面镀锡处理；用绝缘热收缩套管密封绝缘。
