2017年广东省物理中考试题及答案

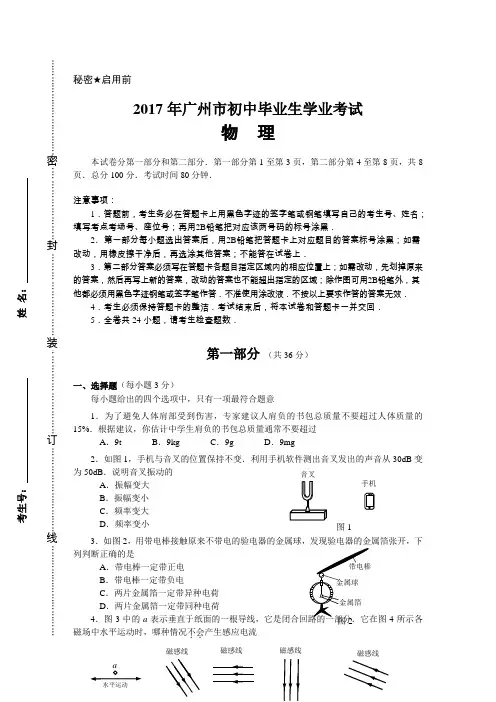

秘密★启用前2017年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分．第一部分第1至第3页，第二部分第4至第8页，共8页．总分100分．考试时间80分钟．注意事项：1．答题前，考生务必在答题卡上用黑色字迹的签字笔或钢笔填写自己的考生号、姓名；填写考点考场号、座位号；再用2B铅笔把对应该两号码的标号涂黑．2．第一部分每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上．3．第二部分答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B铅笔外，其他都必须用黑色字迹钢笔或签字笔作答．不准使用涂改液．不按以上要求作答的答案无效．4．考生必须保持答题卡的整洁．考试结束后，将本试卷和答题卡一并交回．5．全卷共24小题，请考生检查题数．第一部分（共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1．为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%．根据建议，你估计中学生肩负的书包总质量通常不要超过A．9t B．9kg C．9g D．9mg2．如图1，手机与音叉的位置保持不变．利用手机软件测出音叉发出的声音从30dB变为50dB．说明音叉振动的A．振幅变大B．振幅变小C．频率变大D．频率变小3．如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是A．带电棒一定带正电B．带电棒一定带负电C．两片金属箔一定带异种电荷D．两片金属箔一定带同种电荷4．图3中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在图4所示各磁场中水平运动时，哪种情况不会．．产生感应电流水平运动a磁感线磁感线磁感线磁感线……………………………………………………………………………………………………………………………………………………………………………订线装密封考生号：姓名：带电棒金属球图2金属箔手机音叉图15．电梯匀速上升过程中，电梯的 A ．动能保持不变 B ．机械能保持不变 C ．重力势能保持不变 D ．动能转化为重力势能6．甲、乙两杯水温度各为40℃、80℃．下列说法正确的是 A ．只有加热才能使水升温B ．甲杯中水的内能一定比乙杯中的小C ．乙杯中水的温度降低，水的内能一定减小D ．甲杯中的水分子运动一定比乙杯中的剧烈7．图5中小球相对于水平桌面静止．小红通过观察，作出如下判断．正确的是 A ．窗外另一列车相对她不动，则她坐的车一定是对地静止的 B ．窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶 C ．小球突然“自动”向东滚动，则她坐的车一定向西启动D ．小球突然“自动”滚动，则她坐的车运动状态一定发生了改变8．图6是标准大气压下，质量为1g 的某液体的体积—温度图，以下说法正确的是 A ．4℃时，液体密度最小 B ．温度升高，液体密度不变 C ．1℃时液体的体积比5℃时的大 D ．由1℃升高到8℃，液体体积一直变大 9．甲、乙两物体质量都为1kg ，丙物体质量为2kg ，三个物体温度都升高1℃，吸收热量如图7．以下说法正确的是A ．乙的比热容与丙的相等B ．甲的比热容比乙的大C ．甲的温度升高1℃，需吸收2000J 的热量图5小球 小红2000 物体Q /J甲乙丙图7 10004000 5000 3000 0.9999体积/cm 3 0温度/℃1.0005 1.0004 1.0003 1.00021.0001 1.0000 2 46 810 12图6D ．甲、乙的温度都降低1℃，乙比甲放出的热量多 10．关于图8、9中各物理量的关系有以下的描述（1）I 1＝I 2＝I 3＝I 4 （2）U 1＝U 2＝U 3＝U 4 （3）U 3=U 4 U 2≠U 4（4）I 1=I 2 I 2≠I 4正确的是A ．（2）、（4）B ．（1）、（2）C ．（3）、（4）D ．（1）、（3）11．蜡烛放在如图10所示位置，通过凸透镜成倒立、缩小的像．小红画了图中的光路．下列说法正确的是A ．小红画的光路是正确的B ．透镜成的是虚像C ．透镜的焦距小于10cmD ．透镜的焦距大于20cm12．图11中力F 1水平拉动重为G 的物体A 在水平路面匀速移动了s ．改用滑轮组拉动A 在同一路面匀速移动了s ，拉力为F 2（如图12）．此过程滑轮组A ．总功为F 2sB ．额外功为F 1sC ．机械效率为()23Gs F s ⨯D ．额外功为3F 2s -F 1s第二部分（共64分）二、填空 作图题（共22分）13．如图13，一束光从空气射到水面O 点，反射光线在容器壁上形成一光点A ．（1）画出反射光线及对应的入射光线；（2）大致画出该入射光线进入水的折射光线；（3）A 在水中的像到A 的距离为_________cm ．R 1=1Ω I 2R 2=1ΩI 1 U 2 图9 R 3=2Ω R 4=2Ω 2V 电源 I 4I 3 U 3 U 4 4V 图8 4V 电源 1020102030cm30图10图12AF 2sAF 1s 图11空气水A30 40 50 20OU 114．以下是关于相对湿度的资料①若1m 3的空气能容纳水蒸气为8g ，而实际容纳了4g ，则相对湿度为50%． ②相对湿度越大，水蒸发得越慢.如图14，其中一温度计液泡由浸透水的布料覆盖（湿球温度计），另一温度计的液泡直接暴露在空气中（干球温度计），利用两温度计的示数及下表可得当时的相对湿度．1 2 314 89 79 69 16 90 80 71 1891 81 72 20918274（1）图14干球温度计示数为16℃，湿球温度计示数为_______℃．从表中推算出此时相对湿度是________%．（2）根据表归纳“当湿球温度计与干球温度计示数差为3℃时，相对湿度与干球温度计测得的温度的关系．”__________________________________________________________________（3）简单解释为什么广州相对湿度大于90%的日子，湿衣服很难晾干？__________________________________________________________________15．如图15，用测力计拉动木块，使它沿同一水平路面运动．AB 段，木块受水平力F 1作用做匀速直线运动．CD 段，改用另一大小不变的水平力F 2拉动木块继续运动．两力大小如图15．（1）F 2为______N ．（2）若s AB =s CD ，AB 段F 1做的功_____CD 段F 2做的功（选填“＞”、“＝”、“＜”）．干球温度计示数（℃）相 干、湿球温度计示数差 （℃）干球温度计（%）对 湿 度 A B C D NNNNF 2F 1 v 图15 01122334455112 23 34 45 5℃2000 010 图14湿球温度计水（3）CD 段，木块受到的摩擦力大小为_______N ．16．用力F 1把门推开，弹性绳会被拉长．如图16，门处于静止状态． （1）画出弹性绳对门的拉力F 2的示意图. （2）O 为支点，画出F 1的力臂．（3）根据杠杆的平衡条件________可知F 1_______ F 2（选填“＞”、“＝”、“＜”）17．若汽车轮胎上标有“87 W ”，由表1、2可知“87”表示每个．．轮胎允许承载最大质量为545kg ，“W ”表示汽车行驶速度不能超过270km/h ． 表1表2负荷指数87 88 89 90 允许承载最大质量（kg ） 545 560 580 600某汽车的轮胎上标有“90 V ”．查表可知此汽车每个轮胎允许承载最大质量为____kg ，行驶速度不能超过________km/h ．18．图17，行驶中的汽车,车窗紧闭，当打开天窗时，天窗外空气的流速_____车内空气的流速，天窗外空气的压强___车内空气的压强（选填“＞”、“＝”、“＜”）,所以车内空气被“抽”到车外．19．停在水平地面的汽车质量为2400kg ，汽车所受重力为________N ．轮胎与地面接触面积共为0.12m 2，汽车对地面压强为______Pa ．（g=10 N/ kg ） 三、解析题（共23分）解析题应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位．20．某比赛，两选手分别用六根完全相同的长方体木条搭建了甲、乙两木筏．如图18所示，两木筏静止在水面．（1）以点代替木筏，在方框内画出甲木筏的受力示意图．（2）甲木筏的质量为100kg ，底面积为 2m 2．求甲木筏浸入水中的深度． （ρ水=1.0×103 kg/m 3, g=10 N/ kg ）（3）甲木筏所受浮力 乙木筏所受浮力(选填“＞”、“＝”、“＜”)．写出你的分析过程.速度级别代号 HVW允许最高速度（km/h ） 210 240 270天窗图17弹性绳F 1门O图1621．图19是某手机充电示意图及简化电路图．下表是充电过程中某些时段相关数据（1）求0-10min 数据线和手机消耗的总电能． （2）求D 阶段流经数据线的电流．（3）充电过程数据线阻值可认为不变，分析数据线在A 、D 哪段时间产生的热量多．（4）智能手机的“近场通讯”、“蓝牙”功能分别使用1.356×107Hz 、2.4×109Hz 这两个波段的电磁波进行通讯．图20是电磁波家族近场通讯、蓝牙使用的电磁波①都是无线电波 ②都能在真空传播③真空中传播的速度一样大 ④蓝牙的波长比近场通讯的大充电时间 A 阶段 0-5min B 阶段 5min-10min … D 阶段80min-85min 数据线两端电压U /V 5.0 4.5 … 5.0 流经数据线的电流I /A 4.4 4.0 … 数据线和手机的总功率P /W22.018.0…2.5图19 数据线 U手机I数据线 U图18乙甲106 108 1010 1012 1014 1016 1018频率/Hz无 线 电 波紫外线X 射线 γ射线红外线图20电磁波家族可见光图19数据线U手机I数据线 U……………………………………………………………………………………装密 封 上述哪些说法是正确的____________.(选填序号)四、实验 探究题（共19分）22．（1）如图21，通电线圈的B 端与磁铁N 极相吸，则A 端是______极． （选填“N ”、“S ” ）请在图22中以线代替导线，连接线圈与电池，让线圈的B 端与磁铁N 极相斥．（2）图23中三脚插头上的三个插脚分别与导线①、②、③连通，但未知导线①、②、③中哪根与标有N 的插脚相连．请你将图23所示实物图连接起来检测N 插脚与导线②是否相连．若观察到＿＿＿现象，说明导线②是接到N 插脚上．23．伏安法测定值电阻的实验 （1）请在方框内画出实验电路图．E1.5V图23NL ① ②③ A 图22N磁铁线圈BA图21N磁铁 线圈 B图25V ˉ3 15Aˉ0.6 3+-定值电阻3 15V -- A--0．6 3（2）图24是小红连接的电路．实验中某次电压表、电流表示数如图25，电压 U =______ V ，电流I =______A ．算出R =______Ω．（3）小明发现图24的电路接线错了，电压表实际测量的是 两端的电压． 24. 小明看到滑雪运动员从越陡的坡滑下时，越快滑到底端．对此他猜想：“物体离地高度一定时，斜面坡度越大，物体从静止开始滑到底端的平均速度也越大”．请你设计实验验证其猜想．（1）实验所需的公式：（2）实验器材：除了图26所示的器材，你还需要的测量工具．．．．有____________． （3）实验步骤（可用画图或文字表述）：2017年广州市初中毕业生学业考试物理参考答案一、选择题（每小题3分，共36分）1 2 3 4 5 6 7 8 9 10 11 12 B ADBACDCBACD二、填空 作图题（共22分） 13.（4分） （1） （2）滑块木块长木板 图26空气水A30 4050 20 Ocm 10（3）30.014.（5分）（1）14 80（2）干球温度计测得的温度越高，相对湿度越大.（3）相对湿度越大，湿衣服中的水蒸发得越慢，所以湿衣服很难晾干。

2017 年广州市初中毕业生学业考试物理第一部分（共36 分）一选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意1.为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%。

根据建议，你估计中学生肩负的书包总质量通常不超过（）A.9tB.9kgC.9gD.9mg2.如图1，手机与音叉的位置保持不变。

利用手机软件测出音叉发出的声音从30dB 变为50dB。

说明音叉振动的（）A.振幅变大B.振幅变小C.频率变大D.频率变小3.如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A.带电棒一定带正电B.带电棒一定带负电C.两片金属箔一定带异种电荷D.两片金属箔一定带同种电荷4.图3 中a 表示垂直于纸面的一根导线，它是闭合回路的一部分。

他在图4 所示各磁场中水平运动时，哪种情况不会产生感应电流（）5.电梯匀速上升过程中，电梯的（）A.动能保持不变B.机械能保持不变C.重力势能保持不变D.动能转化为重力势能6.甲、乙两杯水温度各为40°C、80°C。

下列说法正确的是（）A.只有加热才能使水升温B.甲杯中水的内能一定比乙杯中的小C.乙杯中水的温度降低，水的内能一定减小D.甲杯中的水分子运动一定比乙杯中的剧烈7.图5 中小球相对于水平桌面静止。

小红通过观察，作出如下判断，正确的是（）A.窗外另一列车相对她不动，则她坐的车一定是对地静止的B.窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶C.小球突然“自动”向东滚动，则她坐的车一定向西启动D.小球突然“自动”滚动，则她坐的车运动状态一定发生了改变8.图6 是标准大气压下，质量为1g 的某液体的体积—温度图，以下说法正确的是（）A.4°C 时，液体密度最小B.温度升高，液体密度不变C.1°C 时液体的体积比5°C 时的大D.由1°C 升高到8°C，液体体积一直变大9. 甲、乙两物体质量都为 1kg ，丙物体质量为 2kg ，三个物体温度都升高 1°C ，吸收热量如图 7.以下说法正确的是 （）A.乙的比热容与丙的相等B.甲的比热容比乙的大C.甲的温度升高 1°C ，需吸收 2000J 的热量D.甲、乙的温度都降低 1°C ，乙比甲放出的热量多10. 关于图 8、9 中各物理量的关系有以下的描述 （1）I 1=I 2=I 3=I 4 （2）U 1=U 2=U 3=U 4 （3）U 3=U 4，U 2≠U 4 （4）I 1=I 2，I 2≠I 4 正确的是（ ）A.（2）、（4）B.（1）、（2）C.（3）、（4）D. （1）、（3）11.蜡烛放在如图 10 所示位置，通过凸透镜成倒立、缩小的像。

2017年广东省广州市初中毕业、升学考试物理（满分150分，考试时间120分钟）一、选择题：(本大题共12小题，每小题3分，共36分．每小题给出的四个选项中，只有一项最符合题意) 1．（2017广东省广州市，1题，3分）.为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%。

根据建议，你估计中学生肩负的书包总质量通常不要超过（）A. 9tB. 9kgC. 9gD. 9mg【答案】B【解析】一个中学生的质量约60kg，则书包总质量最大为60kg×15﹪＝9kg.【知识点】质量和密度2.（2017广东省广州市，2题，3分）如图1，手机与音叉的位置保持不变。

利用手机软件测出音叉发出的声音从30dB变为50dB，说明音叉振动的（）A.振幅变大B. 振幅变小C. 频率变大D. 频率变小【答案】A【解析】由30dB变为50dB，可知声音的响度变大，而响度由振幅决定，振幅越大，响度越大.【知识点】声现象3.（2017广东省广州市，3题，3分）如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A.带电棒一定带正电B. 带电棒一定带负电C.两片金属箔一定带异种电荷D. 两片金属箔一定带同种电荷【答案】D【解析】带正电或带负电的物体都能使金属箔张开，A 、B 错误，金属箔张开，说明两金属箔间有排斥力，电荷间相互作用规律，同种电荷相互排斥，异种电荷相互吸引，故选D. 【知识点】电流和电路4. （2017广东省广州市，4题，3分）图3中的a 表示垂直纸面的一根导线，它是闭合回路的一部分。

它在图4所示各磁场中水平运动时，哪种情况不会产生感应电流（ ）【答案】B【解析】由电磁感应规律：闭合电路的部分导体在磁场中做切割磁感线运动，导体中产生感应电流，A 、C 、D 都能切割磁感线，产生电流，B 不切割磁感线，故不会产生感应电流. 【知识点】磁生电5. （2017广东省广州市，5题，3分）电梯匀速上升过程中，电梯的（ ） A ．动能保持不变 B ．机械能保持不变 C ．重力势能保持不变 D ．动能转化为重力势能【答案】A【解析】电梯的质量不变，速度不变，动能不变，A 正确； 质量不变，高度升高，重力势能增大，C 错误； 机械能是动能和势能之和，故增大，B 错误； 重力势能增大，但动能没有减小，故D 错误. 【知识点】动能 势能 机械能及其转化6. （2017广东省广州市，6题，3分）甲、乙两杯水温度各为004080C C 、，下列说法正确的是（ ） A. 只有加热才能使水升温B. 甲杯中水的内能一定比乙杯中的小C. 乙杯中水的温度降低，水的内能一定减小D. 甲杯中的水分子运动一定比乙杯中的剧烈【答案】C【解析】做功也能使水温度升高，A错误；质量不确定，仅凭温度高低不能确定内能大小，B错误；同一物体，温度降低，分子运动减慢，分子动能减小，内能减小，C正确；温度越高，分子运动越剧烈，D错误.【知识点】热和能内能的利用7.（2017广东省广州市，7题，3分）图5中小球相对于水平桌面静止。

2017年广州市初中毕业生学业考试物理第一部分（共36分）一选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1. 为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%。

根据建议，你估计中学生肩负的书包总质量通常不超过（）A.9tB.9kgC.9gD.9mg2. 如图1，手机与音叉的位置保持不变。

利用手机软件测出音叉发出的声音从30dB变为50dB。

说明音叉振动的（）A.振幅变大B.振幅变小C.频率变大D.频率变小3. 如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A.带电棒一定带正电B.带电棒一定带负电C.两片金属箔一定带异种电荷D.两片金属箔一定带同种电荷4. 图3中a表示垂直于纸面的一根导线，它是闭合回路的一部分。

他在图4所示各磁场中水平运动时，哪种情况不会．．产生感应电流（）5. 电梯匀速上升过程中，电梯的（）A.动能保持不变B.机械能保持不变C.重力势能保持不变D.动能转化为重力势能6. 甲、乙两杯水温度各为40°C、80°C。

下列说法正确的是（）A.只有加热才能使水升温B.甲杯中水的内能一定比乙杯中的小C.乙杯中水的温度降低，水的内能一定减小D.甲杯中的水分子运动一定比乙杯中的剧烈7. 图5中小球相对于水平桌面静止。

小红通过观察，作出如下判断，正确的是（）A.窗外另一列车相对她不动，则她坐的车一定是对地静止的B.窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶C.小球突然“自动”向东滚动，则她坐的车一定向西启动D.小球突然“自动”滚动，则她坐的车运动状态一定发生了改变8. 图6是标准大气压下，质量为1g的某液体的体积—温度图，以下说法正确的是（）A.4°C 时，液体密度最小B.温度升高，液体密度不变C.1°C 时液体的体积比5°C 时的大D.由1°C升高到8°C，液体体积一直变大9. 甲、乙两物体质量都为1kg，丙物体质量为2kg，三个物体温度都升高1°C，吸收热量如图7.以下说法正确的是（）A.乙的比热容与丙的相等B.甲的比热容比乙的大C.甲的温度升高1°C ，需吸收2000J的热量D.甲、乙的温度都降低1°C，乙比甲放出的热量多10. 关于图8、9中各物理量的关系有以下的描述（1）I1=I2=I3=I4 （2）U1=U2=U3=U4 （3）U3=U4，U2≠U4 （4）I1=I2，I2≠I4正确的是（）A.（2）、（4）B.（1）、（2）C.（3）、（4）D. （1）、（3）11. 蜡烛放在如图10所示位置，通过凸透镜成倒立、缩小的像。

2017年广东省初中毕业生学业考试物理一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。

1.如题1图所示，下列说法正确的是A.人的听觉频率范围是85—1100HzB.狗的听觉频率范围是15—50000HzC.蝙蝠能听到次声波D.大象能听到超声波2.下列说法正确的是A.“光年”是时间单位B.太阳是宇宙的中心C.在原子、中子和原子核中，尺度最小的是中子D.两个物体相互摩擦时，得到电子的物体带正电3.关于光现象，下列说法错误．．的是A.太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散B.影子是由于光的直线传播形成的C.物体在平面镜中成正立、放大的实像D.光从空气射入水中后传播速度会变小4.如题4图所示，小花想搬起一块石头，下列说法正确的是A.若石头没有被搬动，以地面为参照物，它是静止的B.若石头没被搬起，是因为石头受到的惯性力较大C.若石头被搬起，说明力可以改变石头惯性的大小D.若石头没被搬起，此时石头受到的重力和石头对地面的压力是一对平衡力5.如题5图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则A.L2两端的电压为1.5VB.L1两端的电压为1.5VC.L1与L2的灯丝电阻之比为2：1D.通过L1与L2的电流之比为2：26.妈妈与小明进行爬山比赛，他们选择的起点、路径和终点都相同，全程设为匀速运动。

妈妈的体重是小明的2倍，妈妈所用的时间是小明的3倍。

若妈妈克服自身重力做功为W1、功率为P1，小明克服自身重力做功为W2、功率为P2，则下列关系正确的是A.W1：W2=1：1B.W1：W2=2：3C.P1：P2=1：1D.P1：P2=2：37.将体积相同材料不同的甲、乙、丙三个实心小球，分别轻轻放入三个装满水的相同烧杯中，甲球下沉至杯底、乙球漂浮和丙球悬浮，如题7图所示，下列说法正确的是A.三个小球的质量大小关系是m甲＞m乙＞m丙B.三个小球受到的浮力大小关系是F甲＝F丙＜F乙C.三个烧杯中的水对烧杯底部的压强大小关系是P甲＞P乙＞P丙D.三个烧杯底部对桌面的压强大小关系是P′甲＞P′乙＝P′丙二、填空题（本大题7小题，每空1分，共21分）8.常见的物质是由极其微小的、原子构成的；炒菜时闻到香味，这一现象说明分子；通常液体分子之间的距离比气体的（选填“大”或“小”）。

广东省2017年中考物理试卷试题说明：1．全卷其6页，满分100分，考题用时为80分钟。

2．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、考场号、座位号，用2B铅笔把对应该号码的标号涂黑。

3．选择题每小题选出解答后，用2B铅笔把答题卡上对应题目选项的解答信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他解答，解答不能答在试题上。

4．非选择题必须用黑色字迹钢笔或签字笔作答、解答必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的解答，然后再写上新的解答；不准使用铅笔和涂改液。

不按以上要求作答的解答无效。

5．考生务必保持答题卡的整沾。

考题结束时，将考卷和答题卡一并交回。

一、单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑．1．如题1图所示，下列说法正确的是A．人的听觉频率范围是85~1100Hz B．狗的听觉频率范围是I1~50000 HC．蝙蝠能听到次声波 D．大象能听到超声波【解答】B【解析】【考点定位】超声波与次声波的应用。

2．下列说法正确的是A．“光年”是时间单位B．太阳是宇宙的中心C．在原子、中子和原子核中，尺度最小的是中子D．两个物体相互摩擦时，得到电子的物体带正电【解答】C【解析】试题解析： A．“光年”是长度的单位，是错误的；B．太阳是宇宙的中心，是错误的；C．在原子、中子和原子核中，尺度最小的是中子，符合微观世界的构成，是正确的；D．两个物体相互摩擦时，得到电子的物体带负电，是错误的。

故本题正确选项是C。

【考点定位】微观世界的构成，摩擦起电。

3．关于光现象，下列说法错误．．的是A．太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散B．影子是由于光的直线传播形成的C．物体在平面镜中成正立、放大的实像D．光从空气射入水中后传播速度会变小【解答】C【解析】【考点定位】光的色散，光的传播，平面镜成像的特点。

2017年广州市中考物理试卷及答案(试卷原稿)物理试卷 第 2 页 共 26 页秘密★启用前2017年广州市初中毕业生学业考试物 理本试卷分第一部分和第二部分．第一部分第1至第3页，第二部分第4至第8页，共8页．总分100分．考试时间80分钟．注意事项：1．答题前，考生务必在答题卡上用黑色字迹的签字笔或钢笔填写自己的考生号、姓名；填写考点考场号、座位号；再用2B 铅笔把对应该两号码的标号涂黑．2．第一部分每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上．3．第二部分答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B 铅笔外，其他都必须用黑色字迹钢笔或签字笔作答．不准使用涂改液．不按以上要求作答的答案无效．4．考生必须保持答题卡的整洁．考试结束后，将本试卷和答题卡一并交回．5．全卷共24小题，请考生检查题数．第一部分 （共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1．为了避免人体肩部受到伤害，专家建议……………………………………………………………………………………………………………………………………………………………………………订 线 装 密 封 考生号： 姓 名：物理试卷 第 3 页 共人肩负的书包总质量不要超过人体质量的15%．根据建议，你估计中学生肩负的书包总质量通常不要超过A ．9tB ．9kgC ．9gD ．9mg2．如图1，手机与音叉的位置保持不变．利变为50dB ．说明音叉振动的A ．振幅变大B ．振幅变小C ．频率变大D ．频率变小3．如图2，断正确的是A ．带电棒一定带正电B ．带电棒一定带负电C ．两片金属箔一定带异种电荷D ．两片金属箔一定带同种电荷4．图3中的a 表示垂直于纸面的一根导线，4磁感线 磁感线 图BA C D磁感线 磁感线 图手机音叉图物理试卷第 4 页共 26 页物理试卷 第 5 页 共 26 页7．图5中小球相对于水平桌面静止．小红通过观察，作出如下判断．正确的是A ．窗外另一列车相对她不动，则她坐的车一定是对地静止的B ．窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶C ．小球突然“自动”向东滚动，则她坐的车一定向西启动D ．小球突然“自动”滚动，则她坐的车运动状态一定发生了改变8．图6是标准大气压下，质量为1g 的某液体的体积—温度图，以下说法正确的是A ．4℃时，液体密度最小B ．温度升高，液体密度不变图小球 小红0.9999体积/cm 3温度/℃1.0005 1.0004 1.0003 1.00021.0001 1.0000 图6物理试卷C ．1℃时液体的体积比5℃时的大D ．由1℃升高到8℃，液体体积一直变大 9．甲、乙两物体质量都为1kg ，丙物体质量为2kg ，三个物体温度都升高1℃，吸收热量如图7．以下说法正确的是A ．乙的比热容与丙的相等B ．甲的比热容比乙的大C ．甲的温度升高1℃，需吸收2000J 的热量D ．甲、乙的温度都降低1℃，乙比甲放出的热量多10．关于图8、9中各物理量的关系有以下的描述（1）I 1＝I 2＝I 3＝I 4 （2）U 1＝U 2＝U 3＝U 4（3）U 3=U 4 U 2≠U 4 （4）I 1=I 2I 2≠I 4正确的是 A ．（2）、（4） B ．（1）、（2） C ．（3）、（4） D ．（1）、（3） R 1=1Ω R 2=1Ω图94V图8物体Q / 甲乙丙 图4V 电源11．蜡烛放在如图10所示位置，通过凸透镜成倒立、缩小的像．小红画了图中的光路．下列说法正确的是A．小红画的光路是正确的B．透镜成的是虚像C．透镜的焦距小于10cmD．透镜的焦距大于20cm12．图11中力F1水平拉动重为G的物体A 在水平路面匀速移动了s．改用滑轮组拉动A在同一路面匀速移动了s，拉力为F2（如图12）．此过程滑轮组物理试卷第 7 页共 26 页A．总功为F2s B．额外功为F1sC第二部分（共64分）二、填空作图题（共22分）13．如图13，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A．（1）画出反射A的距离为图物理试卷第 8 页共 26 页物理试卷 第 9 页 共 26 页14．以下是关于相对湿度的资料 ①若1m 3的空气能容纳水蒸气为8g ，而实际容纳了4g ，则相对湿度为50%．②相对湿度越大，水蒸发得越慢. 如图14，其中一温度计液泡由浸透水的布料覆盖（湿球温度计），另一温度计的液泡直接暴露在空气中（干球温度计），利用两温度计的示数及下表可得当时的相对湿度．1 2 3 14 89 79 69 16 90 80 71 18 91 81 72 20918274（1）图14干球温度计示数为16℃，湿球温度计示数为_______℃．从表中推算出此时相对湿度是________%．（2）根据表归纳“当湿球温度计与干球温度计示数差为3℃时，相对湿度与干球温度计测得的温度的关系．”__________________________________________________________________（3）简单解释为什么广州相对湿度大于90%的日子，湿衣服很难晾干？干球温度计）相干、湿球温度计示数差 （℃）干球温度计 （%） 对 湿 度 ℃2000 010 图14湿球温度计水物理试卷 第 10 页 共 26 页__________________________________________________________________15．如图15，用测力计拉动木块，使它沿同一水平路面运动．AB 段，木块受水平力F 1作用做匀速直线运动．CD 段，改用另一大小不变的水平力F 2拉动木块继续运动．两力大小如图15．（1）F 2为______N ．（2）若s AB =s CD ，AB 段F 1做的功_____CD段F 2做的功（选填“＞”、“＝”、“＜”）．（3）CD 段，木块受到的摩擦力大小为_______N ．16．用力F 1把门推开，弹性绳会被拉长．如图16，门处于静止状态．（1）画出弹性绳对门的拉力F 2的示意图. （2）O 为支点，画出F 1的力臂．图物理试卷 第 11 页 共 26 页（3）根据杠杆的平衡条件________可知F 1_______ F 2（选填“＞”、“＝”、“＜”） 17．若汽车轮胎上标有“87 W ”，由表1、2可知“87”表示每个．．轮胎允许承载最大质量为545kg ，“W ”表示汽车行驶速度不能超过270km/h ．表1 表2 负荷指数 87 88 89 90 允许承载最大质量（kg ） 545 560 580 60 某汽车的轮胎上标有车每个轮胎允许承载最大质量为____kg ，行驶速速度级别代号H VW 允许最高速度（km/h ） 210 240270天窗图17弹性绳F 1门O图度不能超过________km/h．18．图17，行驶中的汽车,车窗紧闭，当打开天窗时，天窗外空气的流速_____车内空气的流速，天窗外空气的压强___车内空气的压强（选填“＞”、“＝”、“＜”）,所以车内空气被“抽”到车外．19．停在水平地面的汽车质量为2400kg，汽车所受重力为________N．轮胎与地面接触面积共为0.12m2，汽车对地面压强为______Pa．（g=10 N/ kg）三、解析题（共23分）解析题应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位．20．某比赛，两选手分别用六根完全相同的长方体木条搭建了甲、乙两木筏．如图18所示，两木筏静止在水面．（1）以点代替木筏，在方框内画出甲木筏的受力示意图．（2）甲木筏的质量为100kg，底面积为物理试卷第 12 页共 26 页物理试卷 第 13 页 共 26 页2m 2．求甲木筏浸入水中的深度．（ρ水=1.0×103 kg/m 3, g=10 N/ kg ）（3）甲木筏所受浮力 乙木筏所受浮力(选填“＞”、“＝”、“＜”)程.21．图19是某手机充电示意图及简化电路图．下表是充电过程中某些时段相关数据图物理试卷 第 14 页 共 26 页（1）求0-10min 数据线和手机消耗的总电能．（2）求D 阶段流经数据线的电流． （3）充电过程数据线阻值可认为不变，分析数据线在A 、D 哪段时间产生的热量多．（4）智能手机的“近场通讯”、“蓝牙”功能分别使用1.356×107Hz 、2.4×109Hz 这两个波段的19 19物理试卷 第 15 页 共 26 页电磁波进行通讯．图20是电磁波家族近场通讯、蓝牙使用的电磁波 ①都是无线电波 ②都能在真空传播③真空中传播的速度一样大 ④蓝牙的波长比近场通讯的大上述哪些说法是正确的____________.(选填序号)四、实验 探究题（共19分）22．（1）如图21，通电线圈的B 端与磁铁N 极相吸，则A 端是______极．（选填“N ”、“S ” ）请在图22中以线代替导线，连接线圈与电池，让线圈的B 端与磁铁N 极相斥．106 108 1010 1012 1014 1016 1018 频率/Hz无 线 电 波紫外线X 射线 γ射线红外线图20电可见光E1.5NL①② ③物理试卷 第 16 页 共 26 页（2）图23中三脚插头上的三个插脚分别与导线①、②、③连通，但未知导线①、②、③中哪根与标有N 的插脚相连．请你将图23所示实物图连接起来检测N 插脚与导线②是否相连．若观察到＿＿＿现象，说明导线②是接到N 插脚上．A图N磁线 B 图N磁 B物理试卷 第 17 页 共 26 页……………………………………………………………………………………………………………………………………………………………………………订 线 装 密 封23．伏安法测定值电阻的实验 （1）请在方框内画出实验电路图．图V ˉ 3 1 A ˉ0. 3 + - 图24定值电阻 315V -- A -- 0．6 3物理试卷 第 18 页 共 26 页（2）图24是小红连接的电路．实验中某次电压表、电流表示数如图25，电压U =______ V ，电流I =______A ．算出R =______Ω．（3）小明发现图24的电路接线错了，电压表实际测量的是 两端的电压．24. 小明看到滑雪运动员从越陡的坡滑下时，越快滑到底端．对此他猜想：“物体离地高度一定时，斜面坡度越大，物体从静止开始滑到底端的平均速度也越大”．请你设计实验验证其猜想．（1）实验所需的公式： （2）实验器材：除了图26所示的器材，你还需要的测量工具．．．．有____________． （3）实验步骤（可用画图或文字表述）：2017年广州市初中毕业生学业考试物理参考答案一、选择题（每小题3分，共36分）图26物理试卷 第 19 页 共 26 页二、填空 作图题（共22分） 13.（4分）（1） （2）（3）30.0 14.（5分）（1）14 80（2）干球温度计测得的温度越高，相对湿度越大.（3）相对湿度越大，湿衣服中的水蒸发得越慢，所以湿衣服很难晾干。

物理试卷 第 10 页 共 12 页600 24018. （2 分）> <19. （2 分）2.4×104 2×105三、解析题（共 23 分）20（10 分）(1) （2 分）（2）（5 分）受重力、浮力作用，甲处于静止状态，二力平衡F 甲浮=G 甲 ①F 甲浮=ρ 水g V 甲排 ②V 甲排=Sh ③G 甲=m 甲g ④根据①②③④得 m 甲g =ρ 水gS hm 甲h =ρ水S（3）（3 分）=100kg =1.0 × 103kg/m 3 × 2m 2=0.05m甲、乙分别受重力、浮力作用，都处于静止状态，二力平衡F 甲浮=G 甲 ①同理 F 乙浮=G 乙 ②而 G 甲=G 乙 ③所以①②③F 甲浮= F 乙浮21.（13 分）（1）（4 分）从表可知 0-5min P 1=22W 5-10min P 2=18W1 页 共 12 页（1）.物理试卷 第 1 ELN③②W =P 1t 1+P 2t 2=(22W+18W)×(5×60)s=1.2×104J（2）（3 分）P =UIP 2.5W I =U = （3）5V=0.5A 根据 Q =I 2Rt ，数据线的电阻不变，A 、D 段通电时间相同，D 段时间内的电流小，所以数据线 D 段时间内产生的热量比 A 段产生的热量少.（4） （4）①②③四、实验 探究题（共 19 分）22. （5 分）（1）N.线圈磁铁（2）开关合上，灯泡发光23. （6 分）（1）Ａ N Ｂ物理试卷 第 12 页 共 12 页 s 1s 2 s 3（2）（3 分）2 0.120（3）（1 分）滑动变阻器24. （共 8 分）（1）s v =t(2)刻度尺 秒表(3)①如图 1 所示把滑块在图示位置从静止释放，让它滑到木板底部，记录下滑的路程 s 1,下滑的时间 t 1.②改变木块的位置，如图 2 所示从而改变长木板的坡度，把滑块在图示位置从静止释放，让它滑到木板底部，记录下滑的路程 s 2,下滑的时间 t 2.③改变木块的位置，如图 3 所示从而改变长木板的坡度，把滑块在图示位置从静止释放，让它滑到木板底部，记录下滑的路程 s 3 下滑的时间 t 3.④ 计算出各次实验的平均速度.⑤比较不同坡度的平均速度，验证猜想是否正确.图 1 图 2 图 3。

2017年广州市初中毕业生学业考试物理第一部分（共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1.为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%。

根据建议，你估计中学生肩负的书馆总质量通常不要超过（）A. 9tB. 9kgC. 9gD. 9mg【答案】B【解析】考点：质量估测。

2.如图1，手机与音叉的位置保持不变。

利用手机软件测出音叉发出的声音从30dB变为50dB，说明音叉振动的（）A.振幅变大B. 振幅变小C. 频率变大D. 频率变小【答案】A【解析】试题分析：响度表示声音的强弱，人们用分贝来表示声音强弱的单位；越大响度与振幅有关，振幅越大，响度越大，故选A。

考点：响度单位。

3. 如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A.带电棒一定带正电B. 带电棒一定带负电C.两片金属箔一定带异种电荷D. 两片金属箔一定带同种电荷【答案】D【解析】考点：验电器的原理同种电荷相互排斥4.图3中的a表示垂直纸面的一根导线，它是闭合回路的一部分。

它在图4所示各磁场中水平运动时，哪种情况不会产生感应电流（）【答案】B【解析】试题分析：电磁感应的条件是：闭合电路的一部分导体，在磁场中做切割磁感线运动实验时，电路中产生感应电流。

ACD都能切割磁感线，只有B不能切割磁感线，不能产生感应电流，故选B考点：产生感应电流的条件。

5.电梯匀速上升过程中，电梯的（）A.动能保持不变B.机械能保持不变C.重力势能保持不变D.动能转化为重力势能【答案】A【解析】试题分析：动能与质量和速度有关，质量越大，速度越大，动能越大；重力势能与质量和高度有关，质量厚度越大，重力势能越大。

因为电梯匀速，因此动能不变；又因为上升，所以重力势能增大，机械能是重力势能和动能之和。

因此机械能增大。

故选A。

考点：动能重力势能的影响因素机械能。

6. 甲、乙两杯水温度各为004080C C 、，下列说法正确的是（ ） A. 只有加热才能使水升温B. 甲杯中水的内能一定比乙杯中的小C. 乙杯中水的温度降低，水的内能一定减小D. 甲杯中的水分子运动一定比乙杯中的剧烈 【答案】C 【解析】考点：内能影响因素 分子热运动。
