最全电路图与接线图大全

《柴油电喷发动机电路图集大全》附电脑针脚端子图页数: 500 页年代: 2015 年第一版目录前言（序）博世（BOSCH高）压共轨系统电路图与故障码表 (1)解放J6 发动机与整车电路图 (6)解放载货汽车（电装系统）电路图与针脚图 (14)康明斯ISDe-Cm2150发动机电控系统电路图 (22)康明斯ISBE（6 缸）电路图电控系统电路图 (24)康明斯ISBE（4 缸）电路图电控系统电路图 (29)康明斯ISB4/ISBe 发动机电控系统电路图 (34)康明斯ISDE（6 缸）发动机电控系统电路图 (36)康明斯ISDE（4 缸）电路图电控系统电路图 (39)康明斯ISLE（6 缸）电路图电控系统电路图 (42)康明斯ISLE（4 缸）电路图电控系统电路图 (45)康明斯CM570发动机电控系统电路图 (48)康明斯ISC 发动机电控系统电路 (50)日野P11C发动机电控系统电气资料 (54)日野E13C发动机电控系统电气资料 (65)日野J05E／J08E 发动机电控系统电气资料 (77)日野J05 发动机ECU电控系统电路图与针脚图 (81)日野J08 发动机ECU电控系统电路图与针脚图 (82)陕汽德龙F2000 整车电气线路图 (85)陕汽德龙F3000 整车电气线路图 (92)陕汽德龙F3000 WP10/WP12发动机电控系统 (97)陕汽德御整车电气线路图 (103)陕汽奥龙整车电气线路图 (111)上柴8DK发动机ECU电控电路图 (119)潍柴WD615国四（DENSO系统）电路图带SCR尿素系统123潍柴国四发动机BOSCH EDC1系7 统电路图与针脚图 (125)潍柴WP10电控系统线路图 (129)锡柴（BOSCH EDC 7共）轨电路图与ECU针脚义 (132)锡柴6DE发动机（单体泵）系统电路图 (135)锡柴CA4DF3发动机电控系统电气资料 (136)锡柴CA4DL发动机电控系统电气资料 (142)锡柴CA6DL发动机电控系统电气资料 (149)锡柴CA6DL1发动机电控系统电气资料 (159)锡柴CA6DL2发动机电控系统电路图 (163)锡柴CA6DL32发动机电控系统电气资料 (165)锡柴4DL 发动机电控系统电路图 (166)锡柴6DL1 发动机电控系统电路图 (167)锡柴CA6DL1-E3 发动机电装共轨系统电控原理图 (168)锡柴CA6DL1-32E3发动机电装共轨系统电控原理图（带继电器）169锡柴CA6DL1-32E3发动机电装共轨系统电控原理图（不带继电器）170锡柴CA4DL1-20E3发动机电控系统电路（带继电器） (171)锡柴CA4DL1-20E3发动机电控系统电路（不带继电器） (172)锡柴CA4DF3-13E3发动机电控系统电路图 (173)锡柴CA6DL2-35E3发动机电控系统电路图 (174)锡柴6DF3、6DL2 （电装BOSCH共轨）电控系统电路图 (175)玉柴（国四）YC6L-40 柴油机SCR 整车线束电路图 (176)玉柴BOSCH共轨发动机线路图与针脚定义 (179)玉柴YC4FA EDC16博世共轨电控系统电路图 (181)玉柴YC4F 德尔福共轨系统电控系统电路图 (183)玉柴YC6G240-30 （德尔福单体泵）电控系统电路 (185)玉柴欧四发动机系统电路图（添蓝）SCR部件针脚图 (187)重汽豪沃EGR车型全车电气线路图 (192)重汽豪沃共轨车型全车电气线路图 (203)重汽豪沃A7 EGR车型全车电气线路图 (211)重汽豪沃WD615国（三）发动机电控系统电路图+针脚定义222重汽豪沃D12发动机电控系统电路图+故障码 (227)大柴道依茨BFM1013/2012/2013发动机电控系统电气资料.. 232大柴道依茨发动机（单体泵）电控系统图+针脚图.. 235大柴道依茨发动机BOSCH EDC16UC4单0 体泵系统（ 6 缸）电路图241大柴道依茨发动机BOSCH EDC16UC4单0 体泵系统（ 4 缸）电路图243朝柴BOSCH共轨电控系统电脑ECU端子和电路图 (245)德尔福（DELPHI）高压共轨DCM 3.1系统针脚电路图+故障码.. 247电装（DENSO高）压共轨4DL 6DL系统电气电路图 (251)电装（DENSO高）压共轨电控系统针脚资料 (255)电装（DENSO高）压共轨系统故障码表 (259)东风天龙DFL1203A整车电气线路图 (261)东风天锦D530整车电气线路图 (264)东风柳汽霸龙507 电气线路图 (268)东风大力神DFL3251A整车电气线路图 (269)北汽福田欧曼整车电路图 (271)北汽福田欧曼雄狮电路图 (273)北汽福田欧曼上柴发动机电控系统+端子图 (276)北汽福田欧曼上柴SC9DF发动机电控系统与故障码 (280)依维柯索菲姆SOFIM 发动机BOSCH EDC-MS6.共3 轨系统线路图. 284依维柯IV012-2 NEF 发动机电控系统线路图 (287)依维柯SOFIM 8140.43S3 博世共轨EDC16电控系统电路 (291)依维柯EV01 红岩发动机BOSCH EDC7UC3电1 控系统电路 (293)云内动力D16TcI／D19TcI 发动机电气资料 (295)云内动力YN33 30 发动机电控系统电路图 (299)杭发电装发动机电控系统电路图 (301)杭发欧三（徐工吊车）原理图 (303)金龙斗山DV10发动机电控系统线束电气资料 (304)斗山大宇DV11 发动机ECU 电控系统电路图 (312)斗山大宇DL06 发动机电控系统电路图 (315)斗山大宇DL08 发动机ECU 电控系统电路图 (317)南岳单体泵电磁曲轴发动机ECU电路图（ 4 缸 5 线油门踏板）320南岳单体泵电磁曲轴发动机ECU电路图（ 6 缸 5 线油门踏板）322南岳单体泵电磁曲轴发动机ECU电路图（4缸6 线油门踏板）... 324南岳单体泵电磁曲轴发动机ECU电路图（6缸6 线油门踏板） (326)南岳单体泵霍尔曲轴发动机ECU电路图（4缸5 线油门踏板） (328)南岳单体泵霍尔曲轴发动机ECU电路图（6缸5 线油门踏板） (330)南岳单体泵霍尔曲轴发动机ECU电路图（4缸6 线油门踏板） (332)南岳单体泵霍尔曲轴发动机ECU电路图（6缸6 线油门踏板）... 334五十铃6wAl—Tc 发动机电控系统电气资料 (336)五十铃6wGl一Tc 发动机电控系统电气资料 (340)江铃N 系列全顺Jx493ZLQ发动机电控系统电气资料 (344)江铃T 系列欧Ⅲ发动机电控系统电气资料 (349)庆铃600P发动机4KHl —Tc电控系统 (350)五十铃6HK1 电路电控系统电路图 (355)五十铃6HK1（带GVNR线束）发动机电控系统电路图 (358)五十铃6WA1-TC电路图与针脚定义 (360)五十铃6WG1发动机电控系统电路图 (364)五十铃4JH1-TC 发动机电控系统电路图 (367)五十铃100P 4JB1 发动机电控系统电路图 (373)五十铃4JJ1 发动机电控系统电路图 (375)五十铃6HE1 发动机电控系统电路图 (377)五十铃4HE1 发动机电控系统电路图 (378)五十铃6SD1 发动机电控系统电路图 (379)江铃BOSCH电控EDC16C39H电路图 (380)江淮FA140发动机电路图 (382)江淮瑞风FA080 2.8L 柴油发动机电控系统电路图 (283)长城哈弗4D28TC 发动机电控系统电路图 (385)现代特拉卡aCovec2.5 发动机电路图与针脚图（AT） (389)现代特拉卡aCovec2.5 发动机电路图与针脚图（MT） (391)威特WP2000单体泵电控系统电气资料 (393)威特单体泵（东风乘龙）发动机电控系统电路图.. 399威特单体泵（玉柴）电路图 (401)住友机械五十铃发动机4HK1 电控系统电路图及ECU 端子定义 . 405日立挖机ZX200-3、ZX240-3、ZX270-3 电控系统电路图 (408)日立挖机EC210B-07 发动机电控系统电路 (410)神钢SK330 电控系统电路 (413)神钢SK200 电控系统电路图 (414)神钢SK350LC-8 电控系统电路 (416)神钢SK210LC-8 电控系统电路图 (418)三菱FUSO 4M50发动机电控系统电路图 (420)三菱FUSO 6M70发动机电控系统电路图 (421)卡特C-9 发动机ECU 电控系统接线图 (422)卡特325C 挖掘机发动机电控系统电路图 (423)卡特330C 挖掘机发动机电控系统电路图 (424)加藤HD820V发动机电控系统电路图 (425)天然气玉柴EPR 6G 发动机电控线路图 (428)天然气玉柴EPR 6M 6J 4G 发动机电控线路图 (429)伍德沃德天然气发动机ECU 线路图 (430)天然气（玉柴 6 缸）电路图 (432)天然气（玉柴ECI系统）4 缸 6 缸CNG增压发动机电路图. 433天然气（玉柴ECI系统）4 缸 6 缸LNG增压发动机电路图. 435天然气（玉柴ECI系统）6M 6J 4G 整车线路图 (437)华菱重卡货车汽车灯光系统电气线路图 (440)北京BJ493ZQ3发动机电路图 (452)三菱6M60 电装发动机电路图与ECU端子 (453)雷诺DCI11 发动机ECU 端子定义 (455)日产UD GE1（3 I 型）电控系统电路图 (458)日产UD GE1（3 II 型）电控系统电路图 (461)日产UD-FE6TC（ A 型）电控系统线路图 (464)日产UD-FE6TC（ B 型）电控系统线路图 (466)日产UD MD9、L MD9M发动机电控系统电路图 (468)日产UD MD9L/MD9发M 动机电控系统针脚资料 (472)MAN发动机BOSCH EDC MS发5 动机电路图 (474)斯堪尼亚BOSCH EDC MS发5 动机电控系统电路 (475)沃尔沃单体泵发动机电控系统电路图 (476)EDC17尿素单元电路图 (478)自主品牌+天纳克系统电路图 (479)三合一电脑+1.5 代天纳克尿素单元电路图 (480)常用车型诊断座位置--OBD端子说明 (481)柴油电控发动机（数据流）标准值-博世福田上柴潍柴锡柴等 (490)常用汽车仪表（报警标志）示意图 (497)电话QQ: 网址潍柴锡柴玉柴朝柴上柴康明斯依维柯大柴道依茨江铃威特南岳云内三菱庆铃江淮北汽杭发日野日产等随着柴油技术日益发展，人们越来越发现柴油机的无穷魅力、高扭矩、高寿命、低油耗、低排放，柴油机成为解决汽车能源问题最现实和最可靠的手段,先后从国二机械喷射, 到国三电喷, 如今发展到国四排放标准.为环保，减少汽车尾气排放污染，工信部定于2014年12 月31 日废止适用于国家第三阶段汽车排放标准柴油车产品《公告》，2015年1月1日起国Ⅲ柴油车产品将不得销售，国家实行国Ⅳ 排放，在国Ⅲ发动机EGR（大泵），共轨的，单体泵的基础上，演变成国Ⅳ发动机，电控系统类似不变, 只是在排气系统上加装了一套SCR尾气处理系统（俗称尿素罐），燃烧尿素，控制对象是NOx和颗粒物PM，达到净化尾气保护环境的目的.对于维修人员而言，市面上存在大量电控机车处于维修阶段，急需掌握电喷发动机有下面几种技术:1. 电控高压共轨技术2. 电控单体泵技术3. 电控泵喷嘴技术4. 涡轮增压、EGR废气循环、中冷技术5. 尾气净化SCR原理特此本部精心收集整理了本套电路图集，配合光盘视频与图文教程，让修理人员在技术上得心应手后续推出: 第二版（加Q期待2016 版）2015.10 （第一版）。

各类电气控制接线图，非常全面！1.可控硅调速电路2.电磁调速电机控制图3.三相四线电度表互感器接线4.能耗制动5.顺序起动，逆序停止6.锅炉水位探测装置7.电机正反转控制电路8.电葫芦吊机电路9.单相漏电开关电路10.单相电机接线图11.带点动的正反转起动电路12.红外防盗报警器13.双电容单相电机接线图14.自动循环往复控制线路15.定子电路串电阻降压启动控制线16.按启动钮延时运行电路17.星形- 三角形启动控制线路18.单向反接制动的控制线路19.具有反接制动电阻的可逆运行反接制动的控制线路20.以时间原则控制的单向能耗制动线路21.以速度原则控制的单向能耗制动控制线路22.电动机可逆运行的能耗制动控制线路23.双速电动机改变极对数的原理24.双速电动机调速控制线路25.使用变频器的异步电动机可逆调速系统控制线路26.正确连接电器的触点27.线圈的连接28.继电器开关逻辑函数29.三相半波整流电路图30.三相全波整流电路图31.三相全波6脉冲整流原理图32.六相12脉冲整流原理图33.负载两端的电压在一个周期中，每个二极管只有三分这一的时候导通（导通角为120度）。

负载两端的电压为线电压。

34.直流调速原理功能图35.电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

36.三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V 三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

37.单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

西门子S7-200 SMART系列PLC接线大全一. S7-200 SMART数字量I/O接线图不同型号CPU输入/输出接线图1. CPU SR20接线图图2. CPU SR40接线图图3. CPU CR40接线图图4. CPU ST40接线图图5. CPU SR60接线图图6. CPU ST60接线图数字量输入接线图7. 漏型输入接法图8. 源型输入接法对于大多数输入来讲，都是24VDC输入，其中ST CPU的I0.0-I0.3 支持5-24V 输入，另外ST20/30 的I0.6、I0.7也支持5-24V输入。

如下表所示：S7-200 SMART的数字量输入点内部为双向二级管，可以接成漏型（图7）或源型（图8），只要每一组接成一样就行。

对于数字量输入电路来说，关键是构成电流回路。

输入点可以分组接不同的电源，这些电源之间没有联系也可以。

数字量输出接线图9. 源型输出图10. 继电器输出晶体管输出只能接成源型输出（图9），不能接成漏型，即输出为24V。

继电器输出是一组共用一个公共端的干节点，可以接交流或直流，电压等级最高到220V。

例：可以接24V/110V/220V交直流信号。

但要保证一组输出接同样的电压（一组共用一个公共端，如1L、2L）。

对于弱小信号，如小于5V 的信号，需要自己验证其输出的可靠性。

继电器输出点（图10）接直流电源时，公共端接正或负都可以。

对于数字量输出电路来说，关键是构成电流回路。

输出点可以分组接不同的电源，这些电源之间没有联系也可以。

1代表24VDC传感器电源输出常问问题1. 同一个模块的数字量输入端可以同时接NPN和PNP两种信号的设备吗？不可以，因为NPN和PNP两种类型的信号在DI端形成的回路中对于DI点的电流方向相反，同样地M点的电流方向也相反，如图7和图8，NPN和PNP回路的电流方向不同所示，如果把两种信号接到一个M端，则M端有两种电流流向，这是不正确的。

因此不能在同一个模块的DI 输入端同时接NPN和PNP两种信号的设备。

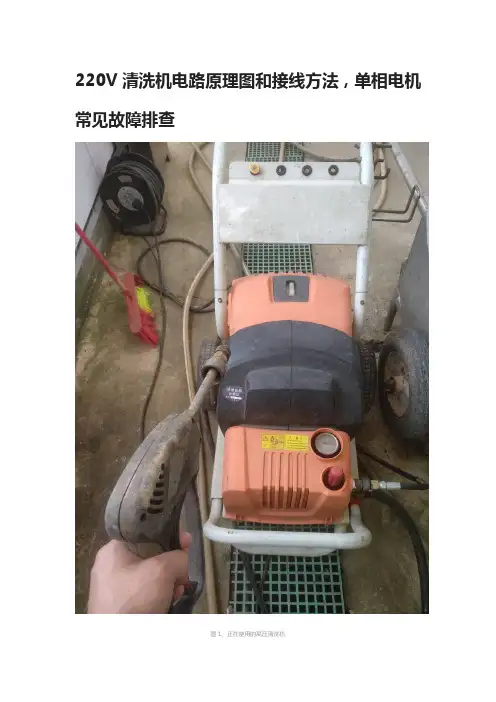

220V清洗机电路原理图和接线方法，单相电机常见故障排查图1、正在使用的高压清洗机厂里有几台上海熊猫的220V清洗机，型号是DM90LL4，主要用于清洗空调机组的滤筒以及空调箱体内的灰尘，或者冲洗污水站压滤机和地面的污泥等，使用率还是比较高的。

最近连续出现了几次电路故障，有必要进行一下梳理了，便于以后能够及时解决问题，也跟维修电工的师傅们做个交流，我们共同提高技术。

图2、手绘单相电机电路原理图清洗机是由一台2.4KW单相电机驱动，由于到处移动使用，也没有做控制柜，只要有220V电源插座插上就能用。

其电路原理也是很简单的，就是一个单相电机电容启动控制电路，加上了一个启停按钮开关（带自保持）和一个高压保护开关。

按钮开关就不说了，控制清洗机的启停。

高压保护开关，实际上是一个安全联锁，防止清洗机的压力超过一定的压力，能够自动切断电路，让清洗机停止工作，对泵头和人都能起到保护作用。

图3、电机铭牌上的电路图这是电机铭牌上的电路图，不包括启停按钮和超压保护开关，实际上就是单相电机电容启动电路图。

图4、清洗机实物接线方法及线路走向示意图初看这个接线图会有点凌乱，不会对于维修电工来说，和上面手绘的电路原理图结合起来，更有实战意义。

下面我来简单解读下这个接线盒内的怎么接线。

首先说明下，U2-Z2、U1-V1通过连接片连接，是相通的。

并且，下面的接线柱标号和前面手绘的原理图，是完全对照的。

火线（并非严格）进接线盒之前，先串联一个高压保护开关，此开关正常时常闭，当压力过高时能切断电路。

返回接线盒后接到U1接线柱，零线接到U2接线柱，这样工作绕组U1-U2就接到了电路中。

Z2-Z1V2-V1串联（启动绕组和启动电容串联）后接入电路。

并且与工作绕组并联关系。

下面说几个经常遇到的故障案例图5、接头处容易接触不良故障案例一、电源进线和高压开关接口处烧断。

由于采用的是插接接法，长期的振动和氧化，在电线接头处很容易因接触不好导致电流过大，时间长就容易烧断。

双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。

单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。

每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。

这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。

若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。

因此两个开关都可以控制灯。

两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。

那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

电动机接线图-控制线路图大全时间:2013-05-03 来源:电气自动化技术网编辑:李亮点击:36191次字体设置: 大中小Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。

由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。

Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。

OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。

OX3—13型Y-△自动启动器的控制线路如图11—11所示。

（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I 星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制Y —△降压起动控制线路图2.19 （a ）为按钮、接触器控制Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下SB2 ，KM2 断电、KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制Y —△降压起动控制线路图2.19 （b ）为时间继电器自动控制Y —△降压起动控制线路，电路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，电动机星形起动，同时KT 也得电，经延时后时间继电器KT 常闭触头打开，使得KM2 断电，常开触头闭合，使得KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

最简单的短路保护电路图汇总（六款模拟电路设计原理图详解）最简单的短路保护电路图（一）简易交流电源短路保护电路交流电源电压正常时，继电器吸合，接通负载（Rfz）回路。

当负载发生短路故障时，KA两端电压迅速下降，KA释放，切断负载回路。

同时，发光二极管VL点亮，指示电路发生短路。

最简单的短路保护电路图（二）这是一个自锁的保护电路，短路时：Q3极被拉低，Q2导通，形成自锁，迫使Q3截止，Q3截至后面负载没有电压，这时有没有负载已经没有关系了，所以即使拿掉负载也不会有输出。

要想拿掉负载后恢复输出，可以在Q3得CE结上接一个电阻，取1K左右。

C2和C3很重要，在自锁后，重启电路就靠这两个电容，否则启动失败。

原理是上电时，电容两端电压不能突变，C2使得Q2基极在上电瞬间保持高电平，使得Q2不导通。

C3则使得上电瞬间Q3基极保持低电平，使得Q3导通Vout有电压。

这样R5位高电平，锁住导通。

最简单的短路保护电路图（三）缺相保护电路由于电网自身原因或电源输入接线不可靠，开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。

当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此必须对缺相进行保护。

检测电网缺相通常采用电流互感器或电子缺相检测电路。

由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。

图5是一个简单的电子缺相保护电路。

三相平衡时，R1～R3结点H电位很低，光耦合输出近似为零电平。

当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。

比较器的基准可调，以便调节缺相动作阈值。

该缺相保护适用于三相四线制，而不适用于三相三线制。

电路稍加变动，亦可用高电平封锁PWM信号。

图5 三相四线制的缺相保护电路图6是一种用于三相三线制电源缺相保护电路，A、B、C缺任何一相，光耦器输出电平低于比较器的反相输入端的基准电压，比较器输出低电平，封锁PWM驱动信号，关闭电源。

双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。

单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。

每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。

这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。

若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。

因此两个开关都可以控制灯。

两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。

那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

整流电路大全9.3.7 正、负极性全波整流电路及故障处理如图9-24所示是能够输出正、负极性单向脉动直流电压的全波整流电路。

电路中的T1是电源变压器，它的次级线圈有一个中心抽头，抽头接地。

电路由两组全波整流电路构成，VD2和VD4构成一组正极性全波整流电路，VD1和VD3构成另一组负极性全波整流电路，两组全波整流电路共用次级线圈。

图9-24 输出正、负极性直流电压的全波整流电路1．电路分析方法关于正、负极性全波整流电路分析方法说明下列2点：（1）在确定了电路结构之后，电路分析方法和普通的全波整流电路一样，只是需要分别分析两组不同极性全波整流电路，如果已经掌握了全波整流电路的工作原理，则只需要确定两组全波整流电路的组成，而不必具体分析电路。

（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD2和VD4连接端），两二极管正极相连的是负极性输出端（VD1和VD3连接端）。

2．电路工作原理分析如表9-28所示是这一正、负极性全波整流电路的工作原理解说。

表9-28 正、负极性全波整流电路的工作原理解说关键词说明正极性正极性整流电路由电源变压器T1和整流二极管VD2、VD4构成。

整流电路分析在电源变压器次级线圈上端输出正半周电压期间，VD2导通，VD2导通时的电流回路是：T1次级线圈上端→VD2正极→VD2负极→负载电阻R2→地线→T1的次级线圈抽头→次级抽头以上线圈，构成回路。

流过负载电阻R2的电流方向是从上而下，输出正极性单向脉动直流电压。

在交流电压变化到另一个半周后，电源变压器次级线圈上端输出负半周电压，使VD2截止。

这时，次级线圈下端输出正半周电压使VD4导通，其电流回路是：T1次级线圈下端→VD4正极→VD4负极→负载电阻R2→地线→T1次级线圈抽头→次级抽头以下线圈，构成回路。

流过负载电阻R2的电流方向是从上而下，输出正极性单向脉动直流电压。

负极性整流电路分析负极性整流电路由电源变压器T1和整流二极管VD1、VD3构成。

一、常用电路图- 1 -1．单按钮控制两台电动机顺序启动反序停止- 1 -3．用两个时间继电器控制电动机间歇正反转- 2 -4．三地控制三相电动机正反转- 3 -5．两地控制一台电动机- 4 -6．频敏变阻启动原理图- 4 -7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止- 5 -8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 5 -9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 6 -10. 利用电接点压力表自动控制水泵- 6 -11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 7 -12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 7 -13. 用三个时间继电器控制正反转并要有间隙- 8 -14. 三相异步电动机转子串联电阻启动- 8 -15. 三相异步电动机启动控制线路图（带故障指示灯）- 9 -16. 双控及多地控制（照明) - 9 -18. 使电机有点动还有正常运行- 10 -19. 用3个继电器控制电动机断相保护- 10 -20. 用四个时间继电器控制正反转并要有间隙- 11 -21. 三相电动机在220V电压下正反转能耗制动- 11 -22. 三个地方控制一盏灯- 12 -23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 12 -24. 延边三角形降压启动的原理图- 13 -25. 点动与长动的正反转控制电路- 13 -26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图- 14 -27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图- 14 -28．四个地方控制一盏灯- 15 -29. 单相电能表加装互感器- 15 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 16 -32. 全自动Y—- 16 -33. 二台电机按时间顺序起动由时间控制反序停止- 17 -34. 二台电机顺序起动反序停止- 18 -35. 控制一部电机，延时停止- 18 -36. 用万用表测电动机三相绕组头尾- 19 -37. 电动机可逆带限位控制电路实物接线图- 19 -38. 电动机可逆带限位控制电路原理图- 20 -39. - 20 -40. 缺相保护实物接线图- 21 -41. 缺相保护原理图- 21 -42. 频敏变阻器启动实物接线图- 22 -43. 自偶减压启动实物接线图- 23 -44. 时间继电器控制两台电动机先后启动- 23 -45. 星三角启动实物接线图- 24 -46. 三台电机顺序启动逆序停止电路- 24 -47. 用51单片机控制电磁继电器通断来控制减速电机的运转和停止- 25 -48. 多速电机接线- 25 -49. 正反转能耗制动- 26 -50. 电动机自锁线路实物连线图- 26 -51. 由12V电瓶获得两个的工作电压分别为9V和15V - 27 -52. 控制两台电机，第一台启动后第二台才能启动，第一台停止后第二台才能停止电路图- 27 -53. 直流电动机正反转- 28 -54. 延时断电220V - 28 -55. 家庭供电- 29 -56. 调光线路- 29 -57. 双电容单相异步电动机接线图- 30 -58. 双电容单相异步电动机正反转接线图- 30 -59. 笼型电动机定子串联电阻降压启动的控制线路图- 31 -60. 单按钮控制电动机启、停线路图- 31 -62. 先是1号电动机启动,然后2,然后3,停止运行先是3停止,再是1,2 - 32 -63. 单相双值电容异步电动机连接倒顺开关- 33 -64. 可逆自偶减压启动器- 33 -65. 温度控制- 34 -66. 简单的实现延时自闭电路- 34 -67. 单相双值电容异步电动机接倒顺开关- 35 -68. 三台电动机按时间顺序启动控制线路- 35 -70. 单相三速电机定子线圈接线图- 36 -71. 二台电机顺序起动- 36 -72. 12V稳压电源- 36 -73. 用一个时间继电器和一个计数器控制一个直流电动机- 37 -74. 电动机可逆运行控制接线示意图- 37 -75. 三台电动机按先后顺序启动- 38 -76. 油泵加正反转- 38 -77. 全自动可逆Y—- 40 -78. 电气接线摸拟图- 40 -79. M7120A 平面磨床电路原理图- 41 -80. 双联开关控制两间房间电路图- 41 -81. 三相双层36槽二极绕组布线接线图图纸- 42 -82. 用一个40瓦电感镇流器带二支20瓦光管工- 42 -83. 单相电机正反转时间控制（不分主付绕组）- 43 -84. 单相电机正反转时间控制（分主付绕组）- 43 -85. 电动机接线盒- 44 -86. 双联开关控制多个灯泡并联电路图- 44 -87. 时间继电器和脚踏开关- 45 -88. 电动机要在两个不同的地方控制其正反转- 45 -89. 时间继电器和脚踏开关- 46 -90. 倒顺开关控制三相电动机- 46 -91. 蓄电池供电- 46 -92. 大功率整流- 47 -93. 自动控制电磁阀- 47 -94. 5V稳压电路- 47 -95. 避雷器接线- 48 -96. 电风扇遥控接线图- 48 -97. 三极管控制继电器- 48 -98. 配电箱- 49 -99. 利用两个时间继电器实现电动机可逆启动- 49 -100. 利用时间继电器可逆循环- 50 -101. 间歇运动- 50 -102. 简单的缺相保护- 51 -103. 水位控制- 51 -104. 自动升降黑板- 52 -105. 工件加工采用半自动方式第二页- 52 -106. 工件加工采用半自动方式第一页- 53 -107. 两台电动机顺序启动，反序制动- 53 -108. 220V电机装倒顺开关能控制正反转- 53 -109. 单相电动机正反转控制(分主、付绕组）通用- 54 -110. 单相电动机正反转控制(不分主、付绕组）- 54 -111. 7805 - 54 -112. Y—- 55 -113.反接制动- 55 -114. 用两个继电器三个开关控制三相电机正反转线路图- 55 -115. 双电源切换- 56 -116. 互感器跟电流表怎么接- 57 -117. 两台电动机顺序制动电气原理图- 57 -118. 家庭电路- 58 -119. 耳机线的结构图（横切面和解剖图）- 58 -120. 电瓶车电瓶抽取12V电源- 59 -121. 可以让12V继电器接通电源吸合，断开电源后还能保持3-5秒后断开- 59 -122. 电动机可逆启动控制- 60 -123. 频敏变阻器启动控制- 60 -124. 5V稳压电路- 61 -125. 桥式整流电- 61 -126. 制作小变压器- 61 -137. 全自动Y—- 62 -138. 电磁阀控制水泵- 63 -139. 接触器自锁接线图- 63 -140. 正反转（联锁、互锁）- 63 -141. 电动机自耦降压启动（自动控制电路) - 64 -142. 三相双路电源自供装置线路图- 64 -143. 12V的电瓶做输入电源降压到5V - 65 -144. 四台电动机顺序启动,反序停止- 65 -145. 三相电动机改为两相电动机接线图- 65 -145. 简易交流电源相序指示器- 66 -146. 三相四线有功电度表经流互感器接入详图- 66 -147. 电动机正反转带动工作台- 67 -148. QJU3 自耦减压... - 67 -149. 可以让4个和更多的灯轮流亮- 68 -150. 并联补偿电容器容量的计算、无功补偿节电量的计算- 68 -151. N个地方任意控制一盏灯- 69 -153. 水位开关、压力开关在线路上符号- 69 -二、电器的文字符号和图形符号-71-一、常用电路图1．单按钮控制两台电动机顺序启动反序停止2．三相异步鼠笼电动机电容制动控制电路图3．用两个时间继电器控制电动机间歇正反转4．三地控制三相电动机正反转5．两地控制一台电动机6．频敏变阻启动原理图7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图（带故障指示灯）16. 双控及多地控制（照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图28．四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程：第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机，延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头，把相通的两个线头分为一相，6个线头就可以分为三相了，然后再判断绕组的头尾，具体方法：把万用表的直流毫安档打到最小一档，并将表笔接到三相绕组的某一组两端，而电池正负极接到另一相的两个线头上。

最全的开关接线图（单控、双控、三控）
2天前装修工艺大师
最齐全的电工接线图，一位，二位，三位，四位开关插座接线图和实物接线图，总之应有尽有的图，不过小编在这提醒大家，安全一定要放在首位，任何不安全的情况下都不要去尝试，电是无情的，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要！
开关接线图
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开控双灯接线图：
双开控一灯接线图
三开控一灯接线图
双开控一灯接线图
三开控一灯接线图
三开多控开关接线图
最牛的一个：
日光灯实物接线图
看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。

请关注“装修工艺大师”每天推送关于装修文章，让您快速的了解装修，学会装修。
