化学平衡图像专题复习

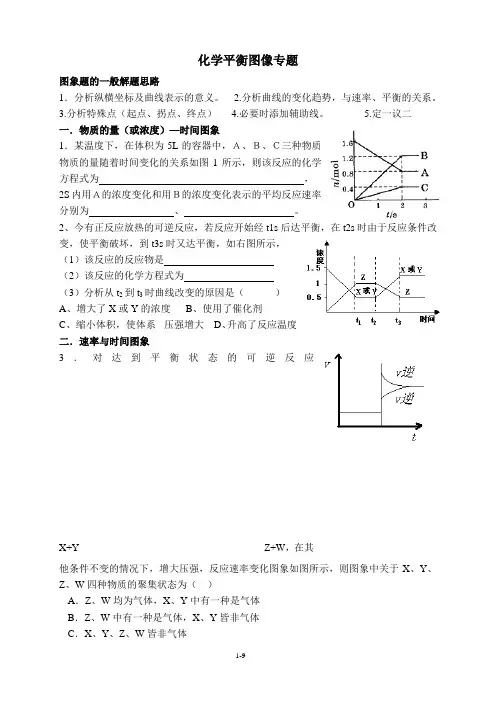

化学平衡图像专题图象题的一般解题思路1．分析纵横坐标及曲线表示的意义。

2.分析曲线的变化趋势，与速率、平衡的关系。

3.分析特殊点（起点、拐点、终点）4.必要时添加辅助线。

5.定一议二一．物质的量（或浓度）—时间图象1．某温度下，在体积为5L的容器中，Ａ、Ｂ、Ｃ三种物质物质的量随着时间变化的关系如图1所示，则该反应的化学方程式为，2S内用Ａ的浓度变化和用Ｂ的浓度变化表示的平均反应速率分别为、。

2、今有正反应放热的可逆反应，若反应开始经t1s后达平衡，在t2s时由于反应条件改变，使平衡破坏，到t3s时又达平衡，如右图所示，（1）该反应的反应物是（2）该反应的化学方程式为（3）分析从t2到t3时曲线改变的原因是（）A、增大了X或Y的浓度B、使用了催化剂C、缩小体积，使体系压强增大D、升高了反应温度二．速率与时间图象3．对达到平衡状态的可逆反应X+Y Z+W，在其他条件不变的情况下，增大压强，反应速率变化图象如图所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（）A．Z、W均为气体，X、Y中有一种是气体B．Z、W中有一种是气体，X、Y皆非气体C．X、Y、Z、W皆非气体D．X、Y均为气体，Z、W中有一种为气体4．有反应aA+bB cC+dD 其中反应物与生成物均为气体，达到平衡后其他条件不变，改变压强，则下图适合哪种情况（）A、a+b<c+d，减压B、a+b>c+d，加压C、a+b<c+d，加压D、a+b>c+d，减压三.速率与压强（或温度）图象5．符合图象4的反应为（）。

Ａ．Ｎ２O ３（ｇ）ＮO ２（ｇ）＋ＮO （ｇ）Ｂ．3ＮO ２（ｇ）＋Ｈ２O （l ）2ＨＮO ３（l ）＋ＮO （ｇ）Ｃ．4ＮＨ３（ｇ）＋5O ２（ｇ）4ＮO （ｇ）＋6ＨO（ｇ）２Ｄ．ＣO（ｇ）＋Ｃ（S）2ＣO（ｇ）２6．对于反应X(g)+Y(g)XY(g) ΔH<0，下列能正确描述温度或压强对正反应速率的影响的曲线是（v为反应速率，T为温度，P为压强）( )7．反应A(g)+B(g)＝C(g) △H<0已达平衡，升高温度，平衡逆移，当反应一段时间后反应又达平衡，则速率对时间的曲线为（）四．转化率（或质量分数等）与压强、温度图象8．有一化学平衡mＡ（ｇ）＋ｎＢ（ｇ）pＣ（ｇ）＋ｑＤ（ｇ），如图5所示是A的转化率同压强、温度的关系，分析图5可以得出的正确结论是（）。

一、几大影响因素对应的基本v-t图像1．浓度当其他条件不变时，增大反应物浓度或减小生成物浓度，平衡向正反应方向移动；增大生成物浓度或减小反应物浓度，平衡向逆反应方向移动。

改变浓度对反应速率及平衡的影响曲线：2．温度。

在其他条件不变的情况下，升高温度，化学平衡向着吸热的方向进行；降低温度，化学平衡向着放热的方向进行。

化学平衡图像专题知识梳理由曲线可知：当升高温度时，υ正和υ逆均增大，但吸热方向的速率增大的倍数要大于放热方向的速率增大的倍数，即υ吸>υ放，故化学平衡向着吸热的方向移动；当降低温度时，υ正和υ逆<υ放，故化学平降低，但吸热方向的速率降低的倍数要大于放热方向的速率降低的倍数，即υ吸衡向着放热的方向移动。

3．压强对于有气体参加且方程式左右两边气体物质的量不等的反应来说，在其他条件不变的情况下，增大压强，平衡向着气体物质的量减小的方向移动；减小压强，平衡向着气体物质的量增大的方向移动。

改变压强对反应速率及平衡的影响曲线[举例反应：mA(g)+n(B)p(C)，m+n>p]由曲线可知，当增大压强后，υ正和υ逆均增大，但气体物质的量减小的方向的速率增大的倍数大于气体物质的量增大的方向的速率增大的倍数(对于上述举例反应来说，即'υ正增大的倍数大于'υ逆增大的倍数)，故化学平衡向着气体物质的量减小的方向移动；当减小压强后，υ正和υ均减小，但气体物质的量减小的方向的速率减小的倍数大于气体物质的量增大的方向的速率逆减小的倍数(对于上述举例反应来说，即'υ正减小的倍数大于'υ逆减小的倍数)，故化学平衡向着气体物质的量增大的方向移动。

【注意】对于左右两边气体物质的量不等的气体反应来说：*若容器恒温恒容，则向容器中充入与反应无关的气体(如稀有气体等)，虽然容器中的总压强增大了，但实际上反应物的浓度没有改变(或者说：与反应有关的气体总压强没有改变)，故无论是反应速率还是化学平衡均不改变。

质对市爱慕阳光实验学校2021高考化学复习：化学平衡图象典型题专题一、图象题的一般解题思路这类题目是讨论自变量x〔如时间、温度、压强〕与函数值y〔如物质的量、浓度、质量分数、转化率〕之间的量或性关系，因此，要运用数学方法解决此类题目。

1．分析纵横坐标及曲线表示的意义。

2．分析曲线的变化趋势与纵横坐标的关系。

3．分析特殊点〔起点、拐点、终点〕及其含义。

4．有两个以上变量时，分别讨论两个变量的关系，此时确其他量为恒量。

二、图象题的类型1．物质的量〔或浓度〕—时间图象图1 A、B、C三种物质的物质的量随时间变化的关系图例1.某温度下，在体积为5Ｌ的容器中，Ａ、Ｂ、Ｃ三种物质物质的量随着时间变化的关系如图1所示，那么该反的化学方程式为_________，2ｓ内用Ａ的浓度变化和用Ｂ的浓度变化表示的平均反速率分别为_________、_________。

[答案]2Ａ 3Ｂ＋Ｃ；0．08ｍｏｌ／〔Ｌ·s〕；0．12ｍｏｌ／〔Ｌ·s〕。

2．速率—时间图象例2.把除去氧化膜的镁条投入到盛有少量稀盐酸的试管中，发现氢气发生的速率变化情况如图2所示，其中ｔ１～ｔ２速率变化的主要原因是_________；ｔ２～ｔ３速率变化的主要原因是_________。

图2 氢气发生速率变化曲线[答案]反是放热反，温度升高使化学反速率提高；盐酸物质的量浓度变小使化学反速率降低。

例3.某温度下，在密闭容器里ＳＯ２、Ｏ２、ＳＯ３三种气态物质建立化学平衡后，改变条件，对反2ＳＯ２＋Ｏ２2ＳＯ３〔正反放热〕的正、逆反速率的影响如图3所示。

(图A上逆下正、图B上正下逆、图D为跳跃型，上逆下正)图3 正、逆反速率的变化曲线①加催化剂对速率影响的图象是〔〕。

②②增大Ｏ２的浓度对速率影响的图象是〔〕③增大反容器体积对速率影响的图象是〔〕。

④④升温对速率影响的图象是〔〕[答案]①Ｃ②Ｂ③Ｄ④Ａ3.速率—压强〔或温度〕图象例4.符合图象4的反为〔〕。

专题复习十二——化学平衡中图像分析和应用班级：___________________姓名：_____________________学号：_________________ 一、v —t 图、n —t 图、c —t 图讨论：一定条件下，可逆反应2SO 2(g)+O 2(g)2 SO3 (g)+ Q (Q ＞0），在t 1达到平衡，t 2增大SO 2浓度， t 3达到平衡，t 4分离出SO 3，t 5达到平衡，t 6缩小体积，t 7达到平衡，t 8升高温度，t 9达到平衡，t 10加催化剂。

1、画出反应的在速率—时间图（v —t 图）：2、画出反应中O 2和SO 3物质的量—时间图（n —t 图）：3、画出反应中O 2浓度—时间图（c —t 图）：4、上图中t 1、t 3、t5、t 7、t 9时反应达到平衡，比较各平衡时间段K 值的大小。

由图可知各平衡时间段中O 2转化率最大是在那个时段？tv tnt c (O 2)归纳一：如何分析v—t图、n—t图、c—t图？比较n—t图和c—t图的异同。

反馈：下列各图中平衡移动的条件可能是什么？反应3A(g)+B(g) 2C(g) 在某一时间段中反应速率与反应过程的关系，推断t2、t4、t6分别改变什么条件？根据右图，反应的化学方程式是什么？t2时改变的条件是什么?二、图像的应用练习：由下列各图，你可以得到关于化学反应mA(g)+nB(g)cC(g)+dD(g)的哪些信息？归纳：如何根据不同曲线图（1）确定平衡点（2）判断化学反应热效应（3）比较反应速率快慢、温度高低、压强大小？反馈一：已知可逆反应：aA ＋bBcC ，物质的质量分数A ％和C ％随温度的变化曲线如图所示，可以从右图中得到关于反应的哪些信息？反馈二：反应N 2O 4（g ）2NO 2（g ），在温度为T 1、T 2时，平衡体系中NO 2的体积分数随压强变化曲线如图所示。

完成以下问题：（1）比较：A 、C 两点的反应速率：_________________A 、B 两点气体的颜色：_________________A 、D 两点气体的平均相对分子质量：__________________（2）反应的热效应为：Q ______ 0（3）t 1℃时，E 点正逆反应速率大小：___________________，若要由E 点达到C 点平衡状态，可采取的操作为________________。

高(Gao)考化学专题复习：化学平衡图像专题1．对反(Fan)应2A（g）＋2B（g）3C（g）＋D（？），下列图象的描述(Shu)正确的是A. 依(Yi)据图①，若(Ruo)t1时升高温度，则ΔH<0B. 依据图①，若t1时增大压强，则D是固体或液体C. 依据图②，P1>P2D. 依据图②，物质D是固体或液体【答案】B2．下列图示与对应的叙述相符的是A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化B. 图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a点代表的是不饱和溶液，b点代表的是饱和溶液C. 图丙表示25℃时，分别加水稀释体积均为100mL、pH=2的一元酸CH3COOH溶液和HX溶液，则25℃时HX的电离平衡常数大于CH3COOHD. 图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t时反应物转化率最大【答案】B3．—定条(Tiao)件下，CO2(g)+3H2(g)CH3OH (g)+H2O(g) △H=－57.3 kJ/mol，往(Wang) 2L 恒容密(Mi)闭容器中充入 1 mol CO2和(He)3 mol H2，在不同催化剂作(Zuo)用下发生反应①、反应②与反应③，相同时间内CO2的转化率随温度变化如下图所示，b点反应达到平衡状态，下列说法正确的是A. a 点 v(正)>v(逆）B. b点反应放热53.7 kJC. 催化剂效果最佳的反应是③D. c点时该反应的平衡常数K=4/3(mol-2.L-2)【答案】A4．如图是可逆反应A+2B2C+3D的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此推断错误的是A. 正反应是放热反应B. A、B一定都是气体C. D一定不是气体D. C可能是气体【答案】B5．下图是恒温下H2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图，t1时刻改变的外界条件是A. 升高温(Wen)度B. 增大(Da)压强C. 增大反应(Ying)物浓度D. 加入(Ru)催化剂【答(Da)案】C6．汽车尾气净化的主要反应原理为2NO(g)+2CO(g)2CO2(g)+N2(g)。

化学平衡图像专题复习 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】专题五化学平衡图像一、化学平衡图象常见类型1、速度—时间图此类图象定性地揭示了v正、v逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向．例1．对达到平衡状态的可逆反应X+Y Z+W，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（）A．Z、W均为气体，X、Y中有一种是气体B．Z、W中有一种是气体，X、Y皆非气体C．X、Y、Z、W皆非气体D．X、Y均为气体，Z、W中有一种为气体专练1：A(g)+3B(g) 2C(g)+Q（Q>0）达到平衡，改变下列条件，正反应速率始终增大，直达到新平衡的是（）A．升温 B．加压 C．增大c(A) D．降低c(C) E．降低c(A)2、浓度—时间图此类图象能说明各平衡体系组分（或某一成分）在反应过程中的变化情况．解题时要注意各物质曲线的折点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况．例2．图2表示800℃时A、B、C三种气体物质的浓度随时间的变化情况，t1是到达平衡状态的时间．试回答：（1）该反应的反应物是______；（2）反应物的转化率是______；（3）该反应的化学方程式为______．3、含量—温度（压强）—时间图这类图象反映了反应物或生成物的量在不同温度（压强）下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征．例3．同压、不同温度下的反应：A（g）＋B（g）C（g）；△HA的含量和温度的关系如图3所示，下列结论正确的是（）A．T1＞T2，△H>0 B．T1＜T2，△H>0 C．T1＞T2，△H<0 D．T1＜T2，△H<0例4．现有可逆反应A（g）＋2B（g）nC（g）；△H<0，在相同温度、不同压强时，A的转化率跟反应时间（t）的关系如图4，其中结论正确的是（）A．p1＞p2，n＞3 B．p1＜p2，n＞3C．p1＜p2，n＜3 D．p1＞p2，n=34、恒压（温）线该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强．例5．对于反应2A（g）＋B（g）2C（g）；△H<0，下列图象正确的是（）5．速率—温度--压强—时间图例6．反应2X(气)＋Y(气) 2Z(气)(正反应为放热反应)，在不同温度(T1和T2)及压强(P1和P2)下，产物Z的物质的量[n(z)]与反应时间(t)的关系如图所示。

化学平衡图像专题(超详细版)化学平衡是化学反应中一个非常重要的概念，它描述了在封闭系统中，反应物和物之间的动态平衡状态。

在化学平衡状态下，反应物和物的浓度保持不变，尽管反应仍在进行。

为了更好地理解和应用化学平衡原理，我们可以通过图像来直观地展示和解释这一概念。

一、化学平衡图像概述1. 反应物和物浓度随时间变化的曲线图2. 反应速率随时间变化的曲线图3. 平衡常数与温度、压力等条件的关系图二、反应物和物浓度随时间变化的曲线图在化学平衡图像中，反应物和物浓度随时间变化的曲线图是最常见的一种。

这种图像可以清晰地展示出反应物和物在反应过程中的浓度变化趋势，以及它们何时达到平衡状态。

1. 反应物浓度随时间变化的曲线图：在反应初期，反应物浓度较高，随着反应的进行，反应物浓度逐渐降低。

当反应达到平衡状态时，反应物浓度不再变化，形成一条水平直线。

2. 物浓度随时间变化的曲线图：在反应初期，物浓度较低，随着反应的进行，物浓度逐渐升高。

当反应达到平衡状态时，物浓度不再变化，形成一条水平直线。

3. 反应物和物浓度随时间变化的曲线图：将反应物和物浓度随时间变化的曲线图叠加在一起，可以更直观地展示它们之间的浓度关系。

在平衡状态下，两条曲线会相交，形成一个平衡点。

三、反应速率随时间变化的曲线图反应速率随时间变化的曲线图可以展示出反应速率在反应过程中的变化趋势，以及它如何受到反应物浓度、温度、压力等条件的影响。

1. 反应速率随时间变化的曲线图：在反应初期，反应速率较快，随着反应的进行，反应速率逐渐降低。

当反应达到平衡状态时，反应速率不再变化，形成一条水平直线。

2. 反应速率与反应物浓度的关系图：反应速率通常与反应物浓度成正比，即反应物浓度越高，反应速率越快。

当反应物浓度达到一定值时，反应速率达到最大值，不再随反应物浓度变化。

3. 反应速率与温度的关系图：反应速率通常与温度成正比，即温度越高，反应速率越快。

这是因为温度升高，反应物分子运动加快，碰撞频率增加，从而提高反应速率。

专题27 化学平衡图像专练1．已知反应：CH2=CHCH3(g)+Cl2(g)CH2=CHCH2Cl(g)+HCl(g)。

在肯定压强下，按向密闭容器中充入氯气与丙烯。

图甲表示平衡时，丙烯的体积分数(ϕ)与温度(T)、ω的关系，图乙表示反应的平衡常数K与温度T的关系。

则下列说法正确的是A．图甲中11ω>B．若在恒容绝热装置中进行上述反应，达到平衡时，装置内的气体压强将不变C．温度T1、2ω=， Cl2的转化率约为33.3%D．图乙中，线A表示正反应的平衡常数【答案】C【解析】A.ω增大，CH2=CHCH3的转化率增大，则φ减小，由上述分析可知：ω2＞ω1，则ω1＜1，故A错误；B.该反应在反应前后气体分子数不变，依据图甲上升温度丙烯的体积分数增大，即上升温度平衡逆向移动，正反应放热，在恒容绝热装置中进行题述反应，体系内温度上升，依据PV=nRT，达到平衡时，装置内的气体压强将增大，故B错误；C.由图乙可知，T1时平衡常数为1，设起始时CH2=CHCH3和Cl2的物质的量分别为amol和2amol，达到平衡时转化的Cl2的物质的量为xmol，依据三段式进行计算：CH2=CHCH3(g)+Cl2(g) CH2=CHCH2Cl(g)+HCl(g)起始（mol） a 2a 0 0转化（mol） x x x x平衡（mol） a-x 2a-x x x则（xV）2÷（a xV-×2a xV-）=1，解得x=2/3a，则Cl2的转化率2/3a÷2a×100%=33.3%，故C正确；D.由图甲可知，ω肯定时，温度上升，φ增大，说明正反应是放热反应，故温度上升，正反应平衡常数减小，故图乙中，线A表示逆反应的平衡常数，故D错误。

2．如图所示的各图中，表示2A（g）+B（g）⇌2C（g）（△H＜0）这个可逆反应的正确图象为（注：Φ（C）表示C的质量分数，P表示气体压强，C表示浓度）（）A．B．C．D．【答案】A【解析】A.该反应为放热反应，温度上升平衡向逆反应方向移动，C的质量分数减小，故A正确；B.依据反应前后的化学计量数的大小可以看出，增大压强平衡向正反应方向移动，正逆反应速率都增大，且V正＞V逆，故B错误；C.催化剂同等程度地变更正逆反应速率，平衡不发生移动，故C错误；D.该反应为放热反应，温度上升平衡向逆反应方向移动，A的转化率降低，依据反应前后的化学计量数的大小可以看出，增大压强平衡向正反应方向移动，A的转化率增大，本题温度的曲线不正确，故D错误。
