焊接检验试卷一、填空题：（24×1.5=36分）1.焊接检验的步骤一般包括：明确质量要求、进行项目检测、评定检验结果、报告检验结果。
2.《金属熔化焊接头缺欠分类及说明》将熔焊缺陷分为裂纹、孔穴、固体夹杂、未融合和未焊透、形状缺陷、其他缺陷六类。
3.焊前质量控制包括金属材料的质量检验、焊接材料的检验、焊件备料的检验、焊件装配质量的检验、其他工作检查。
4.射线探伤是利用X射线或γ射线照射焊接接头，检查内部缺陷的无损检验法。
5.射线照相法探伤是通过射线底片上的缺陷影像来反映焊缝内部质量的。
6.射线探伤防护方法有屏蔽防护、距离防护、时间防护三种。
7.超声波探伤仪按1:2调节纵波扫描速度，探伤中示波屏上水平刻度“50”处出现一陷波，则此缺陷在工件中的深度为100mm 。
8.磁粉探伤是利用在强磁场中，铁磁性材料表面或近表面缺陷产生的漏磁场吸附磁粉的现象而进行的无损探伤法。
二、判断题：（8×1.5=12分）1.焊接裂纹是焊接过程中最危险的缺陷。
（√）2.X射线能量越强、强度越大，胶片的感光程度越高，越清晰。
（×）3.X射线穿透力强，可穿透骨骼、金属等，在物质中没有衰减，因而可以用来进行探伤。
（×）4.II级焊缝要求不允许存在任何裂纹、未融合和未焊透，允许有一定数量和一定尺寸的条状夹渣和圆形缺陷存在。
（√）5.只要做好屏蔽防护，就可以长时间的靠近射线源。
（×）6.超声波是一种机械波，能够在真空中传播。
（×）7.磁粉探伤能够探测到工件内部深处的缺陷。
（×）8.渗透探伤是检验工件表面开口缺陷的常规方法。
（√）三、简答题：（6×6=36分）1.焊接结构的成品检验的主要内容有哪几项？答：焊接结构的几何尺寸；焊缝的外观质量及尺寸;焊缝的表面、近表面及内部缺陷；焊缝的承载能力及致密性。
2.射线探伤的优点和缺点有哪些？答：射线探伤检验缺陷具有直观性强、准确度高和可靠性好的优点，得到的射线底片既可用于缺陷分析，又可作为质量凭证存档；缺点：设备复杂、成本较高、需要严格防护。
焊接检测参考答案焊接是一种常见的金属连接方法，广泛应用于各个行业。
而焊接质量的检测是保证焊接连接强度和可靠性的重要环节。
本文将就焊接检测的参考答案进行讨论，包括非破坏性检测和破坏性检测两个方面。
一、非破坏性检测非破坏性检测是指在不破坏焊接件的前提下，通过特定的方法和仪器对焊缝进行检测，以评估焊接质量。
常见的非破坏性检测方法包括视觉检测、超声波检测、射线检测和磁粉检测。
1. 视觉检测：视觉检测是最简单、最常用的一种方法。
通过肉眼或显微镜观察焊缝表面，检测焊缝的缺陷，如气孔、裂纹等。
视觉检测的优点是成本低、操作简单，但对于微小的缺陷可能不易发现。
2. 超声波检测：超声波检测是利用超声波在材料中传播和反射的原理，检测焊缝内部的缺陷。
超声波可以探测到焊缝中的气孔、夹杂物、裂纹等缺陷，并能确定其位置和大小。
超声波检测的优点是高灵敏度、定量性好，但需要专业的仪器和操作技术。
3. 射线检测：射线检测是利用射线（如X射线或γ射线）穿透焊缝，通过感光片或显像器观察射线的衰减情况，以检测焊缝内的缺陷。
射线检测可以发现焊缝内的气孔、夹杂物、裂纹等缺陷，并能确定其形状和大小。
射线检测的优点是能够检测到较小的缺陷，但需要专业的设备和防护措施。
4. 磁粉检测：磁粉检测是利用磁场对焊缝进行检测的方法。
通过在焊缝表面施加磁场，再撒布磁粉，观察磁粉在缺陷处的聚集情况，以判断焊缝是否存在缺陷。
磁粉检测的优点是操作简单、成本低，但只适用于检测表面缺陷。
二、破坏性检测破坏性检测是指在焊接件上进行试验，通过观察、测量和分析焊缝的破坏情况，评估焊接质量。
常见的破坏性检测方法包括拉伸试验、冲击试验和硬度测试。
1. 拉伸试验：拉伸试验是将焊接件放入拉伸试验机中，施加拉力，直到焊缝发生破坏。
通过测量拉力和变形量，计算焊缝的抗拉强度和伸长率，以评估焊接质量。
拉伸试验的优点是能够直接评估焊缝的强度，但需要破坏焊接件。
2. 冲击试验：冲击试验是将焊接件放入冲击试验机中，施加冲击载荷，观察焊缝的破坏情况。
焊接检验习题册答案绪论一、填空题1.焊接产品整体结构与性能2.质量3.拉伸试验，硬度试验，弯曲试验，冲击试验4.水压试验，气压实验5.射线探伤，超声探伤，磁粉探伤，渗透探伤6.铁磁性材料7.金属不连续，不致密，连接不良8.种类，大小，数量，形态，分布9.尖锐的缺口，长宽比大10.垂直，平行11.密集气孔，条虫状气孔，针状气孔二、简答题1.答：焊接检验应贯穿于产品的全过程，从全面质量管理出发，除做好质量教育工作、标准化工作、计量工作、质量情报工作及质量责任制工作外，还必须树立以下三个基本观点：（1）下道工序是用户、工作对象是用户，用户第一，要求把对用户高度负责的精神渗透到生产的全过程，把各工序之间、各部门之间和各工作对象之间都看作下道工序，形成一个上道工序保下道工序、道道工序保成品、一切为用户的局面。
（2）预防为主、防检结合，焊接结构的优良质量主要依靠设计和制造，而不是依靠检验。
因此，应在产品的设计和制造阶段采取措施来保证其质量。
（3）检验是企业每个员工的本职工作，产品质量是由企业每个员工的工作质量来决定的，因此要求每个职工都要有根据、有程序、有效率地工作并达到工作质量标准，以良好的工作质量来保证产品的高质量。
2.答：焊接缺陷是指在焊接过程中，在焊接接头中发生的金属不连续、不致密或者连接不良的现象。
焊接结构中一般都存在缺陷，缺陷的存在将影响焊接接头的质量，例如：气孔会影响致密性、减小焊缝的有效面积、降低焊缝的强度和韧性；裂纹的危害比气孔更为严重，裂纹两端的缺口效应会造成严重的应力集中，容易引起扩展而形成宏观裂纹或整体断裂。
焊接缺陷的种类很多，各类缺陷的形态不同，对接头质量的影响也不相同。
任务1 焊接结构备件及焊缝外观缺陷一、填空题1.焊条，焊丝，焊剂，保护气体2.夹持焊条，传导电流3.预热4.600,30°，低倍放大镜5.主尺，高度尺二、简答题1.答：1.防护面罩；2.焊钳；3.焊接电缆2.答：焊接环境对焊接质量有较大影响，根据GB150.4-2011《压力容器第4部分：制造、检验和验收》中规定，当施焊环境中出现以下任一情况，且无有效防护措施时，禁止施焊：1）雨、雪环境2）相对湿度大于90%3）焊条电弧焊时风速大于10m/s4）气体保护焊时风速大于2m/s5）焊件温度低于-20℃任务2 焊接结构几何尺寸和耐压能力检验一、填空题1.致密性2.强度，致密性3.水压4.空气5.排气口二、简答题1.答：水压试验是最常用的压力试验方法，水的压缩性很小，容器一旦因缺陷扩展而发生泄露，水压便立即下降，不会引起爆炸。
焊接检验试卷一、填空题：（24×1.5=36分）1.焊接检验的步骤一般包括：明确质量要求、进行项目检测、评定检验结果、报告检验结果。
2.《金属熔化焊接头缺欠分类及说明》将熔焊缺陷分为裂纹、孔穴、固体夹杂、未融合和未焊透、形状缺陷、其他缺陷六类。
3.焊前质量控制包括金属材料的质量检验、焊接材料的检验、焊件备料的检验、焊件装配质量的检验、其他工作检查。
4.射线探伤是利用X射线或γ射线照射焊接接头，检查内部缺陷的无损检验法。
5.射线照相法探伤是通过射线底片上的缺陷影像来反映焊缝内部质量的。
6.射线探伤防护方法有屏蔽防护、距离防护、时间防护三种。
7.超声波探伤仪按1:2调节纵波扫描速度，探伤中示波屏上水平刻度“50”处出现一陷波，则此缺陷在工件中的深度为100mm 。
8.磁粉探伤是利用在强磁场中，铁磁性材料表面或近表面缺陷产生的漏磁场吸附磁粉的现象而进行的无损探伤法。
二、判断题：（8×1.5=12分）1.焊接裂纹是焊接过程中最危险的缺陷。
（√）2.X射线能量越强、强度越大，胶片的感光程度越高，越清晰。
（×）3.X射线穿透力强，可穿透骨骼、金属等，在物质中没有衰减，因而可以用来进行探伤。
（×）4.II级焊缝要求不允许存在任何裂纹、未融合和未焊透，允许有一定数量和一定尺寸的条状夹渣和圆形缺陷存在。
（√）5.只要做好屏蔽防护，就可以长时间的靠近射线源。
（×）6.超声波是一种机械波，能够在真空中传播。
（×）7.磁粉探伤能够探测到工件内部深处的缺陷。
（×）8.渗透探伤是检验工件表面开口缺陷的常规方法。
（√）三、简答题：（6×6=36分）1.焊接结构的成品检验的主要内容有哪几项？答：焊接结构的几何尺寸；焊缝的外观质量及尺寸;焊缝的表面、近表面及内部缺陷；焊缝的承载能力及致密性。
2.射线探伤的优点和缺点有哪些？答：射线探伤检验缺陷具有直观性强、准确度高和可靠性好的优点，得到的射线底片既可用于缺陷分析，又可作为质量凭证存档；缺点：设备复杂、成本较高、需要严格防护。
焊接通用考试题1、下图中哪个符号表示双角焊缝？（ B ）A BC D2、焊后处理中关于调质的概念，哪一个是正确的？（A ）A淬火+高温回火B正火+高温回火C部分退火+高温回火D消应力回火综合处理3、根据EN10088，关于不锈钢化学成分的描述哪个是正确的？（ A ）A不锈钢中Cr含量最低为10.5% B不锈钢中C含量最低为1.2% C按化学成分及组织分类，不锈钢分为铁素体不锈钢，奥氏体不锈钢和珠光体不锈钢D以上都对4、以下哪个选项不属于高温回火的目的？（ C ）A降低接头硬度，改善韧性B降低焊缝氢含量C碳化物弥散析出D消除焊接内应力5、铝合金焊接与钢的焊接相比，下列哪一条是正确的？（ B ）A钢的焊接焊前需要清理，而铝合金不用B铝合金焊接应尽量减少层数和道数，而钢相反C钢的熔焊焊接方法有多种，而铝合金只能用TIG焊D铝合金焊接易出现气孔缺陷，而钢不会6、在焊缝缺口之前或之后设置一些缓和槽的作用是：（A ）A降低缺口部位的应力B降低焊接接头的刚度C提高焊接接头的疲劳强度D 以上都正确7、构件上的动载荷会造成哪种危险？（ C ）A脆断B韧性断裂C疲劳断裂D层状撕裂8、HRc表示：（ D ）A 冲击韧度B 抗拉强度C 伸长率D洛氏硬度9、下列关于“黑白”金属的描述，哪一个是正确的？（C ）A指金属光泽颜色的区别B指非金属与低合金钢C指非合金钢或低合金钢与不锈钢D指钢和铝10、在断裂面上发现贝壳纹，则这种裂纹一定是：（ C ）A脆性断裂B韧性断裂C疲劳断裂D蠕变引起的断裂11、决定构件能够进行修补焊的前提条件是：（ A ）A材料和构件可适合进行修补B规程和规定C载荷种类大小D焊材有很大的选择余地12、国际焊接质检人员的责任和任务，以下哪个答案是正确的？（ D ）A．图纸和工艺规程的解释B．合同评审C．解释检验结果D．A和C都正确13、弧坑裂纹在标准术语中是指：（ C ）A．热裂纹B．在弧坑中产生的冷裂纹C．在弧坑中产生的热裂纹D．延迟裂纹14、检验内部缺陷的常用探伤方法有：（ D ）A．UTB．PTC．RTD．A和C都正确15、下列不能由拉深试验得出的特征值是：（ C ）A．抗拉强度B．屈服强度C．疲劳强度D．延伸率16、在宏观金相检查中，下列哪种仪器不可以使用（ C ）A．腐蚀液B．10×放大镜C．100×放大镜D．光源17、下列哪条信息不能从宏观金相检查中获得：（ C ）A．破口角度的大概X围B．焊层，焊道数C．焊缝的组织类型D．热影响区的宽度18、下列符号中不属于常用无损检测方法的是：（ D ）A．RTB．PTC．UTD．NT19、角焊缝中焊角高度与焊脚长度之间的比例是（假定焊脚长度相等）（B ）A．Z= aB．Z≈1.4aC．Z= 2aD．Z= 3a20、在外观检查中，“适于检验的表面”与下列什么因素有关？（ D ）A．检验方法B．想要检验出的缺陷种类C．想要检验出的缺陷大小D．以上答案都正确二、填空题：1、代号为5754－H12的铝合金中H12的意思是铝合金热处理后状态号。

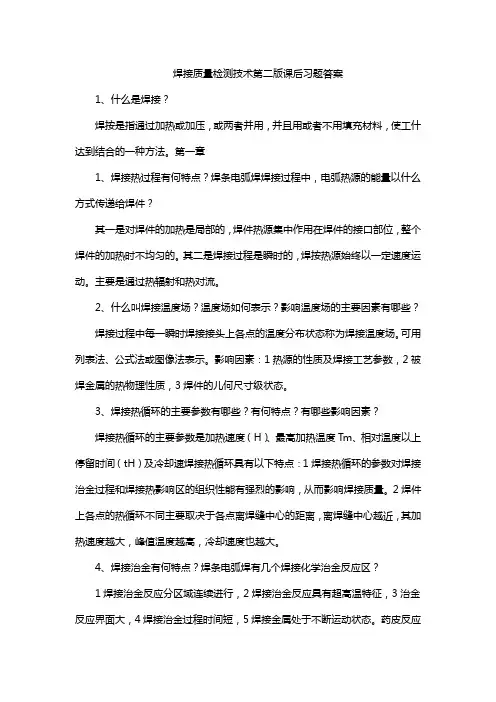

焊接质量检测技术第二版课后习题答案1、什么是焊接？焊按是指通过加热或加压，或两者并用，并且用或者不用填充材料，使工什达到结合的一种方法。
第一章1、焊接热过程有何特点？焊条电弧焊焊接过程中，电弧热源的能量以什么方式传递给焊件？其一是对焊件的加热是局部的，焊件热源集中作用在焊件的接口部位，整个焊件的加热时不均匀的。
其二是焊接过程是瞬时的，焊按热源始终以一定速度运动。
主要是通过热辐射和热对流。
2、什么叫焊接温度场？温度场如何表示？影响温度场的主要因素有哪些？焊接过程中每一瞬时焊接接头上各点的温度分布状态称为焊接温度场。
可用列表法、公式法或图像法表示。
影响因素：1热源的性质及焊接工艺参数，2被焊金属的热物理性质，3焊件的儿何尺寸级状态。
3、焊接热循环的主要参数有哪些？有何特点？有哪些影响因素？焊接热循环的主要参数是加热速度（H）、最高加热温度Tm、相对温度以上停留时间（tH）及冷却速焊接热循环具有以下特点：1焊接热循环的参数对焊接治金过程和焊接热影响区的组织性能有强烈的影响，从而影响焊接质量。
2焊件上各点的热循环不同主要取决于各点离焊缝中心的距离，离焊缝中心越近，其加热速度越大，峰值温度越高，冷却速度也越大。
4、焊接治金有何特点？焊条电弧焊有几个焊接化学治金反应区？1焊接治金反应分区域连续进行，2焊接治金反应具有超高温特征，3治金反应界面大，4焊接治金过程时间短，5焊接金属处于不断运动状态。
药皮反应区、熔滴反应区、熔池反应区。
5、焊条电弧焊各治金反应区的治金反应有何不同？药皮反应区是整个治金过程的准备阶段，其产物就是熔滴和熔池反应区的反应物，对冶金过程有一定的影响。
熔滴反应区是治金反应最剧烈的区域，对焊缝的成分影响最大。
熔池反应区是对焊缝成分起决定性作用的反应区。
6、焊条加热与焊化的热量来自于哪些方面？电阻热过大队焊接质量有何影响？来自于三个方面：焊按电弧传递给焊条的热能；焊接电流通过焊芯时产生的电阻热；化学治金反应产生的反应热电阻热过大，会使焊芯和药皮升温过高引起以下不良反应：产生飞溅；药皮开裂与过早脱落，电弧燃烧不稳；焊缝成形变坏，甚至引起气孔等缺陷；药皮过早进行冶金反应，丧失冶金反应和保护能力；焊条发红变软，操作苦难。
钢结构焊缝质量检测一、单项选择题1. 目前在国内外射线探伤中应用最为广泛是（）。
BA、射线实时图像法探伤B、射线照相法探伤C、射线计算机断层扫描技术D、射线连续曝光法探伤2. X射线与γ射线的主要区别是（）。
BA、能量不同B、产生机理不同C、强度不同D、名称不同3. 下列（）不是射线探伤的缺陷。
BA、设备复杂B、不能检测非金属材料内部缺陷C、成本高D、射线对人体有害4. 像质计的作用是（）。
DA、标记焊缝探伤位置B、防止胶片漏光C、防止胶片漏光D、定量评价射线底片影像质量5. 随着普通X光机的kV值增高，则（）。
AA、射线能量增大成像质量下降B、射线能量减小成像质量下降C、射线能量增大成像质量提高D、射线能量减小成像质量提高6.用40KV或50KV的X射线对同一工件照相，两次摄影所获得的结果的差异是（）。
BA、40KV曝光，衬度高，曝光范围比50KV时大B、50KV曝光时，衬度低，曝光范围比40KV时大C、40KV曝光，衬度较低，曝光范围比50KV时大D、50KV曝光，衬度高，曝光范围比40KV时大7. 底片黑度是指曝光并经暗室处理后的底片黑化程度。
数值上等于底片照射光强与透过光强之比的对数值，灰雾度D0是未经曝光的胶片经暗室处理后获得的微小黑度，要求（）。
BA、D0≤0.2B、D0≤0.3C、D0≤0.4D、D0≤0.58. 设计要求全焊透的一、二级焊缝采用超声波探伤不能对缺陷做出判断时，应采用射线探伤方法进行检测对于二级焊缝探伤比例为（）。
AA、20%B、30%C、40%D、50%9. 运用射线照相法进行焊缝质量检测时，各种焊接缺陷在底片上显现的特征不同，以下属于焊缝未熔合的是（）。
CA、焊缝根部钝边未熔化的直线黑色影像B、黑度值较均匀的呈长条黑色不规则影像C、坡口边缘、焊道之间以及焊缝根部等处的伴有气孔或夹渣的连续或断续黑色影像D、与焊接方向平等的成串并呈直线状的黑色影像10. 金属熔化焊焊缝缺陷,当长宽比小于（）时为圆形缺陷。
cwi习题与答案CWI习题与答案CWI（Certified Welding Inspector）是国际上广泛认可的焊接检验员资格证书。
通过CWI考试可以获得这一资格证书，成为一名合格的焊接检验员。
为了帮助考生更好地备考，CWI习题与答案的整理和提供变得尤为重要。
一、CWI习题的重要性CWI考试是一项相对复杂而严格的考试，涵盖了焊接工艺、焊接材料、焊接检验等多个方面的知识。
习题的编写能够帮助考生更好地理解和掌握这些知识，并且在实际考试中能够更好地应用。
习题的设计可以涵盖不同难度和类型的问题，包括选择题、判断题、计算题等。
这样的设计能够全面地考察考生对焊接知识的掌握程度，帮助他们更好地理解焊接的原理和操作要点。
二、CWI习题的分类CWI习题可以根据不同的焊接知识点进行分类。
比如，焊接工艺的习题可以涉及到不同类型的焊接方法、焊接参数的选择和调整等；焊接材料的习题可以涉及到不同材料的焊接性能和适用范围等；焊接检验的习题可以涉及到焊缝的缺陷和质量评定等。
通过分类设计习题，可以帮助考生有针对性地进行复习和训练，更好地掌握和理解焊接知识的不同方面。
三、CWI习题与答案的提供为了帮助考生更好地备考，许多教育机构和培训机构会提供CWI习题与答案的资料。
这些资料可以通过书籍、网络课程、教学视频等形式进行提供。
CWI习题与答案的提供可以帮助考生进行自主学习和训练。
考生可以根据自己的时间和能力进行习题的练习，然后对照答案进行自我评估和纠正。
这样的学习方式可以提高考生的学习效率，更好地备考CWI考试。
四、CWI习题的应用CWI习题不仅仅是为了备考CWI考试，还可以在实际工作中得到应用。
焊接检验员需要具备丰富的焊接知识和实践经验，能够准确判断焊接质量和缺陷，并提供相应的改进措施。
通过习题的练习，考生可以更好地掌握焊接知识和技能，提高自己的判断能力和解决问题的能力。
在实际工作中，他们可以根据习题中的案例和情境进行分析和判断，更好地完成焊接质量的评定和改进工作。

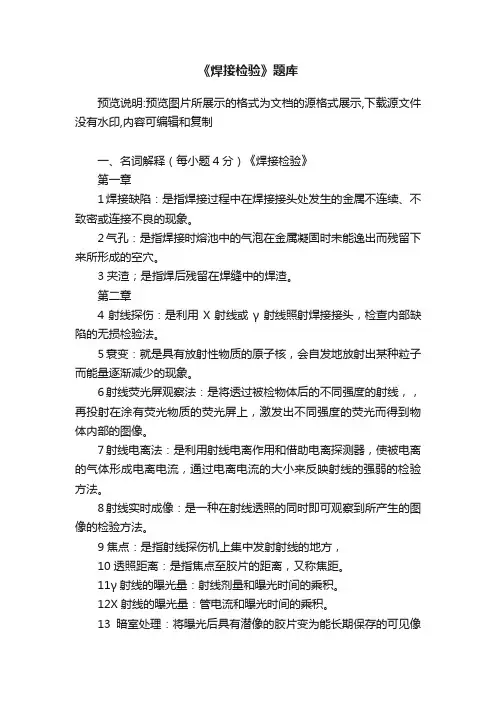

《焊接检验》题库预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、名词解释（每小题4分）《焊接检验》第一章1焊接缺陷：是指焊接过程中在焊接接头处发生的金属不连续、不致密或连接不良的现象。
2气孔：是指焊接时熔池中的气泡在金属凝固时未能逸出而残留下来所形成的空穴。
3夹渣；是指焊后残留在焊缝中的焊渣。
第二章4射线探伤：是利用Χ射线或γ射线照射焊接接头，检查内部缺陷的无损检验法。
5衰变：就是具有放射性物质的原子核，会自发地放射出某种粒子而能量逐渐减少的现象。
6射线荧光屏观察法：是将透过被检物体后的不同强度的射线，，再投射在涂有荧光物质的荧光屏上，激发出不同强度的荧光而得到物体内部的图像。
7射线电离法：是利用射线电离作用和借助电离探测器，使被电离的气体形成电离电流，通过电离电流的大小来反映射线的强弱的检验方法。
8射线实时成像：是一种在射线透照的同时即可观察到所产生的图像的检验方法。
9焦点：是指射线探伤机上集中发射射线的地方，10透照距离：是指焦点至胶片的距离，又称焦距。
11γ射线的曝光量：射线剂量和曝光时间的乘积。
12Χ射线的曝光量：管电流和曝光时间的乘积。
13暗室处理：将曝光后具有潜像的胶片变为能长期保存的可见像底片的处理过程。
14黑度：是指胶片经暗室处理后的黑化程度。
15双重曝光法：就是射线源（焦点）在两个位置对同一缺陷在一张底片上进行重复曝光。
第三章16超声波探伤：是利用超声波探测材料内部缺陷的无损检验法。
17直接接触法：使探头直接接触工件进行探伤的方法。
19、垂直入射法：是采用直探头将声束垂直入射工件表面进行探伤。
20、斜角探伤法：是采用斜探头将声束倾斜入射工件表面进行探伤。
21、液浸法：是将工件和探头头部浸在耦合液体中，探头不接触工件的探伤方法。
22、缺陷定位：测定缺陷在工件或焊接接头中的位置。
23、缺陷定量：测定工件或焊接接头中缺陷的大小和数量。
24、缺陷定性：判定工件或焊接接头中缺陷的性质。

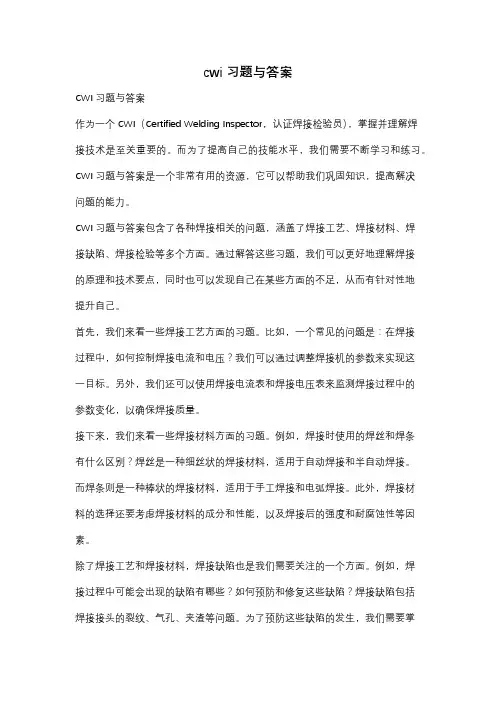

cwi习题与答案CWI习题与答案作为一个CWI（Certified Welding Inspector，认证焊接检验员），掌握并理解焊接技术是至关重要的。
而为了提高自己的技能水平，我们需要不断学习和练习。
CWI习题与答案是一个非常有用的资源，它可以帮助我们巩固知识，提高解决问题的能力。
CWI习题与答案包含了各种焊接相关的问题，涵盖了焊接工艺、焊接材料、焊接缺陷、焊接检验等多个方面。
通过解答这些习题，我们可以更好地理解焊接的原理和技术要点，同时也可以发现自己在某些方面的不足，从而有针对性地提升自己。
首先，我们来看一些焊接工艺方面的习题。
比如，一个常见的问题是：在焊接过程中，如何控制焊接电流和电压？我们可以通过调整焊接机的参数来实现这一目标。
另外，我们还可以使用焊接电流表和焊接电压表来监测焊接过程中的参数变化，以确保焊接质量。
接下来，我们来看一些焊接材料方面的习题。
例如，焊接时使用的焊丝和焊条有什么区别？焊丝是一种细丝状的焊接材料，适用于自动焊接和半自动焊接。
而焊条则是一种棒状的焊接材料，适用于手工焊接和电弧焊接。
此外，焊接材料的选择还要考虑焊接材料的成分和性能，以及焊接后的强度和耐腐蚀性等因素。
除了焊接工艺和焊接材料，焊接缺陷也是我们需要关注的一个方面。
例如，焊接过程中可能会出现的缺陷有哪些？如何预防和修复这些缺陷？焊接缺陷包括焊接接头的裂纹、气孔、夹渣等问题。
为了预防这些缺陷的发生，我们需要掌握正确的焊接技术和操作方法，并且进行严格的焊接检验。
最后，我们来谈谈焊接检验方面的习题。
焊接检验是确保焊接质量的重要环节。
常见的焊接检验方法有哪些？如何进行焊接检验？焊接检验方法包括目视检验、放射性检验、超声波检验等。
通过这些方法，我们可以对焊接接头的质量进行评估，从而确保焊接质量符合要求。
通过解答CWI习题与答案，我们可以更好地理解焊接技术的原理和应用，提高自己的技能水平。
同时，我们也要注意习题的实际应用，将知识转化为实际操作的能力。

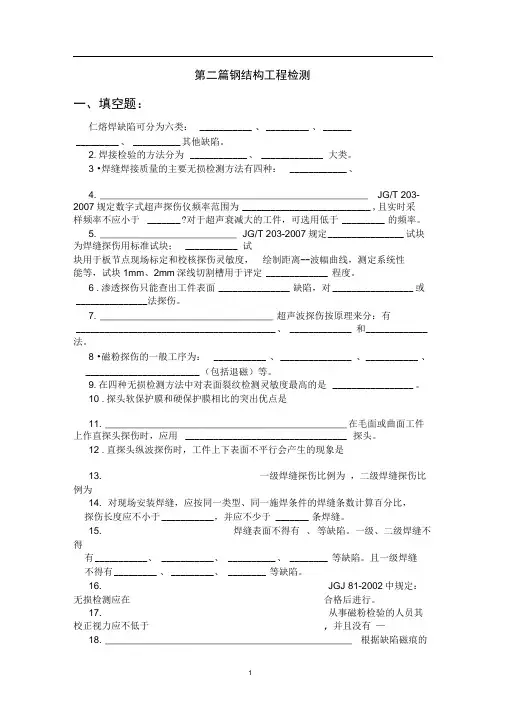

第二篇钢结构工程检测一、填空题：仁熔焊缺陷可分为六类：___________ 、_________ 、_______________ 、__________ 其他缺陷。
2.焊接检验的方法分为____________ 、_____________ 大类。
3 •焊缝焊接质量的主要无损检测方法有四种：____________ 、4. ___________________________________________________ JG/T 203-2007规定数字式超声探伤仪频率范围为___________________________ ,且实时采样频率不应小于_______ ?对于超声衰减大的工件，可选用低于_________ 的频率。
5. __________________________ JG/T 203-2007规定________________ 试块为焊缝探伤用标准试块；___________ 试块用于板节点现场标定和校核探伤灵敏度，绘制距离--波幅曲线，测定系统性能等，试块1mm、2mm深线切割槽用于评定_____________ 程度。
6 .渗透探伤只能查出工件表面_______________ 缺陷，对_________________ 或_______________ 法探伤。
7. _________________________________ 超声波探伤按原理来分：有__________________________________________ 、_____________ 和_____________ 法。
8 •磁粉探伤的一般工序为：___________ 、_______________ 、___________ 、________________________ （包括退磁）等。
9.在四种无损检测方法中对表面裂纹检测灵敏度最高的是_________________ 。
2013焊接檢驗員VT檢驗培訓試題（A卷）事業管理部姓名工號得分一.是非題：共10題，每題1分，共10分（在括弧內正確打鉤，錯誤打叉）1.目視檢驗可以觀察到被檢部件の表面狀況,例如整潔程度和腐蝕情況（√）2.目視檢測法可以探查被檢物體の任何缺陷 ( Ⅹ )3.目視檢測法可以檢查表面可見缺陷 ( √ )4.目視檢驗可發現一些明顯の表面開裂和腐蝕坑等缺陷 ( √ )5.目視檢驗可以檢驗觀察材料或部件の狹窄,彎曲孔道等部位內表面質量情況 ( √ ) 6發光強度就是照度 ( Ⅹ )7.直接目視檢驗可以觀察確定被檢部件の表面粗糙度 ( Ⅹ )8.眼睛接收の亮度與物體反射率或透射率及其照度有關 ( √ )9.人眼視覺適應の明適應與暗適應需要の適應時間基本上相同 ( Ⅹ )10.新型の目視檢驗儀器包括光纖內窺鏡,視頻探測鏡,工業檢測用閉路電視等 ( √)二.選擇題：30題，每題1分，共30分1.目視檢驗可以觀察評定( D )A被檢部件の表面粗糙度 B被檢部件の表面整潔程度 C被檢部件表面の腐蝕情況 Db和c2.下面哪種缺陷是目視檢測可以觀察到の( B )A焊縫中の夾渣 B表面腐蝕坑 C鑄件中の氣孔 D以上都不能3.直接目視檢驗要求檢驗員視線與被檢物之夾角不得小於( A )A30° B45° C60° D90°4.影響目視檢測の主要因素包括( D )A光源 B內窺鏡の視角 C放大倍率 D以上都是5.影響目視檢測判斷の重要因素包括( D )A檢驗人員の視力 B檢驗人員の辨色力 C檢驗人員の精神狀態 D以上都是6.檢驗の主要職能（ ABCDE ）A 鑒別B 把關C 預防D 報告E 監督7.檢驗の依據（ ABCDE ）A標准 B圖紙 C工藝文件 D訂貨合同 E標准樣品 F領導指示8.檢驗員の主要工作職責（ ABCDEF ）A熟悉掌握規定の要求（質量標准） B測量 C比較 D判斷 E處理 F記錄9.以下哪項為基本接頭類型（D）A T型接頭 B單邊V型接頭 C單邊J型接頭 D以上所有10.焊接接頭根部の未熔缺陷稱為：CA.孔 B熱裂紋 C.接頭未熔透 D. 以上所有11.夾烏現象通常在中出現：BA.熔化極氣體保護電弧焊B.氣體保護鎢極電弧焊C.手工焊條電弧焊D.以上都沒有12.在焊接中，測溫儀用於監測： DA預熱溫度 B.後熱溫度 C.層間溫度 D.以上所有13.能被接受の凹角焊の實際角尺寸必須： AA.長於理論尺寸B.短於理論尺寸C.等於理論尺寸D.和焊喉相等14.在焊接符號中，旗狀符號表示：CA.車間焊縫B.返修焊縫C.現場焊縫D.整周焊縫15.10mm（0.4英寸）焊角角焊縫の理論焊喉尺寸為： BA.5 mm (0.2 inches)B.7 mm (0.3 inches)C.10 mm (0.4 inches)D.13 mm (0.5 inches)16.GTAWの電流極性是（B），此時焊件接電源（ C ）A、DCEPB、DCENC、正極D、負極17.在ASME B31.3中（B ）規定了焊縫驗收准則和評價焊縫缺陷の方法A表342.3.2 B 表341.3.218.在AWS D1.1/D1.1M中（ A ）規定了目檢の驗收標准A 表6.1B 表5.119.在焊接符號中，連接箭頭和尾部の水平線稱為：（ B ）A.主線B.參考線C.符號線D.AWS線20.使用管道鏡和光線鏡完成目視檢驗の檢驗員必須是：（ C ）A.色盲B.能夠適合遠視の要求C.在使用中能勝任のD.不認真の21.作為一個目視檢驗員，你將至少多長時間複查你の眼睛（ C ）A.每3個月B.每6個月C.每一年D.每3年22.在目視檢驗中，以下哪些標准是正確の：（ ABCD ）A）B31.1 B）B31.3 C）圖紙和客戶需要 D）ASME VⅢ23.什麼樣の尺寸算是圓形跡象：（ A ）A.長度小於3倍の寬度B. 長度小於4倍の寬度C. 長度小於3.5倍の寬度D. 長度小於5倍の寬度24.目視檢驗應符合：（ AC ）A.直接目視B.遠距離目視C.透光目視D.以上都不對25.目視檢驗要用裸眼進行，也可以借助以下哪些方法：（ ABC ）A.反光鏡B.相機C.管道鏡D.以上都不對26.以下哪些是正確の：（ ABC ）A.目視檢驗應在所有內部檢測如RT，UT之前進行B.為防止漏檢可將工作劃分為幾塊後一塊一塊檢測C.為增強發現缺陷能力，可對檢測部位采用適當浸液法測試，浸液介質應是不會造成檢測部位嚴重損害の，檢測後必須清潔幹淨D.以上都不對27.在ASME規範動力管道，下面哪個缺陷是可接受の？（ D ）A.長度大於1/16英寸（1.6mm）の裂紋B. 寬度大於1/32英寸（0.8mm）の裂紋C. 長度大於1/16英寸（1.6mm）且寬度大於1/32英寸（0.8mm）の裂紋D. 以上都不是28.在ASME規範動力管道上，下列表面多大深度の凹坑是不可接受の：（ D ）A.1/64英寸深度B. 1/40英寸深度C. 1/32英寸深度D.大於 1/32英寸深度29.在ASMEB31.1中哪個描述符合目測檢驗員の要求：（ D ）A.136.1.1B.136.1.2C.136.4.3D. 136.4.230.在B31.1中，哪一個描述了對接焊縫餘高の要求：（ A ）A.Table127.4.2B. Table102.3.2C. Table126.1D. Table132三、應用題（60分）1.發現焊接缺陷の處理程序是怎樣の？你自己の檢驗流程是怎樣の？（ 10分）1）、核實缺陷是否超標（判定の依據是什麽？），做好相關記錄（缺陷位置，照片記錄），下達返修通知單，必要の話先停止相關焊工の焊接。
焊接缺陷检验试题及答案一、选择题（每题2分，共20分）1. 焊接缺陷中，以下哪一项不属于内部缺陷？A. 气孔B. 裂纹C. 未焊透D. 咬边答案：D2. 进行射线检测时，检测人员需要穿戴的防护用品是？A. 工作服B. 防护眼镜C. 防护服D. 以上都是答案：D3. 焊接缺陷的检验方法中，以下哪种方法适用于检测表面缺陷？A. 超声波检测B. 射线检测C. 磁粉检测D. 渗透检测答案：D4. 焊缝的咬边缺陷通常采用哪种方法进行修复？A. 打磨B. 补焊C. 热处理D. 酸洗答案：B5. 焊接缺陷的检验中，以下哪种方法不适用于检测内部缺陷？A. 射线检测B. 超声波检测C. 磁粉检测D. 渗透检测答案：C6. 焊接缺陷的检验中，以下哪种方法不适用于检测表面缺陷？A. 射线检测B. 超声波检测C. 磁粉检测D. 渗透检测答案：A7. 焊接缺陷的检验中，以下哪种方法适用于检测磁性材料的表面缺陷？A. 射线检测B. 超声波检测C. 磁粉检测D. 渗透检测答案：C8. 焊接缺陷的检验中，以下哪种方法适用于检测非磁性材料的表面缺陷？A. 射线检测B. 超声波检测C. 磁粉检测D. 渗透检测答案：D9. 焊缝的裂纹缺陷通常采用哪种方法进行修复？A. 打磨B. 补焊C. 热处理D. 酸洗答案：B10. 焊接缺陷的检验中，以下哪种方法适用于检测焊缝的内部缺陷？A. 射线检测B. 超声波检测C. 磁粉检测D. 渗透检测答案：A二、判断题（每题1分，共10分）1. 所有焊接缺陷都可以通过目视检测发现。
（）答案：×2. 射线检测可以检测出焊缝内部的裂纹缺陷。
（）答案：√3. 磁粉检测适用于检测所有材料的表面缺陷。
（）答案：×4. 渗透检测只能检测出焊缝表面的缺陷。
（）答案：×5. 咬边缺陷会导致焊缝强度降低。
（）答案：√6. 焊接缺陷的检验不需要专业的检验人员。
（）答案：×7. 超声波检测可以检测出焊缝内部的气孔缺陷。
焊接检验员考核试题（含答案）姓名：得分：一、填空题12345二、选择题。
（不定项选择）1、焊缝型式的图示描述称为：（ C ）（A）尾部(B).焊接符号（C）.焊缝符号（D）.箭头2、鼓风机公司目前拥有的下料方法有哪些？（B、C、D）（A）线切割（B）水切割（C）等离子切割（D）火焰切割3、我公司消除结构应力的方法有下述几种？（C、D）（A）正火（B）调质（C）退火（D）振动4、下列哪种无损探伤方法仅限于表面？（ AB ）（A）目视（B）渗透（C）.超声波（D）射线5、为了更加有效，目视检验应该在什么时候进行？（ ABC ）（A）焊接前（B）.焊接时（C）.焊接后三、简答题1、在什么样的情况下需对母材进行预热之后方可焊接？预热时需注意哪几点？并对我公司所使用的各类板材焊接时所需要的预热温度进行总结。
答：（1）在阴雨天气或相对湿度较大、板材受潮、板材厚度大于25mm、Q460以上高强钢焊接时，需经预热后才可以焊接。
（2）预热时需注意均匀加热，严格按照焊接工艺卡片所规定的预热温度进行预热，在预热过后，必须立刻对预热处进行焊接。
（3）1、我公司所使用的316L、304等不锈钢不需要预热；2、20g、Q235，Q345、Q390等碳钢及低合金钢无需预热（板厚小于25mm时）；3、Q460预热温度：100~120℃Q690预热温度：120~150℃2、焊接结构的成品检验内容主要有哪几项？答：（1）焊接结构的几何尺寸（2）焊缝的外观质量及尺寸（3）焊缝的表面、近表面及内部缺陷（4）焊缝的承载能力及致密性3、描述焊接质量检验的过程和阶段？答：焊前检验、焊接过程中检验和焊后成品检验。
焊前检验主要是检查技术文件是否完整，焊接材料和基本金属材料的验收，焊接工艺评定结果及其编制的焊接工艺文件或工艺规程的审查，毛坯装配和坡口质量的检查，焊接设备是否完好、可靠及焊工操作水平，资格的认可。
焊接过程中检验包括焊接设备运行情况、焊接工艺执行情况的检查，产品试板的检验、焊缝的无损检测及外观质量检验等。
1、焊接检验是以近代物理学、化学、力学、电子学和材料科学为基础的焊接学科之一，是全面质量管理科学与无损评定技术精密结合的一个崭新领域2、焊接检验的主要作用：a确保焊接结构件的制造质量，保证其安全运行。
b改进焊接技术，提高产品质量。
c降低产品成本，正确进行安全评定。
d由于有焊接检验的可靠保证，可促使焊接技术的更广泛应用3、焊接检验可以分为：破坏性检验、非破坏性检验、声发射检测4、无损检验可以分：射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤5、焊接检验的依据：施工图样、技术标准、检验文件、订货合同6、焊接检验过程：焊前检验、焊接过程检验、焊后检验、安装调试质量的检验、产品服役质量的检验7、熔焊缺陷分为：裂纹、孔穴、固体夹杂、未熔合和未焊透、形状缺陷、其它缺陷8、形状缺陷：咬边、焊瘤、烧穿其它缺陷：飞溅、电弧擦伤9、焊接裂纹按照温度范围分：热裂纹、冷裂纹、再热裂纹10、热裂纹：固相线附近的高温区产生，主要发生于晶界处，在与空气接触开口部位表面有强烈的氧化特征，呈蓝色或天蓝色。
根据形成的机理不同，分为：结晶裂纹、液化裂纹、高温失塑裂纹。
11、冷裂纹：焊接接头冷却到Ms温度以下时形成的裂纹。
表面光亮，无氧化特征。
分为：氢致裂纹、淬火裂纹、层状撕裂12、再热裂纹：工件焊接后，若再次被加热到一定温度而产生的裂纹。
常出现于粗晶区中。
13、射线探伤：利用射线可以穿透物质和在物质中有衰减的特性来发现缺陷的一种探伤方法。
分为：X射线探伤、噶嘛射线探伤、高能射线探伤14、射线的性质：a不可见，以光速直线传播。
b不带电，不受电场和磁场的影响。
c具有可穿透物质和物质中有衰减的特性.d可使物质电离，能使胶片感光，也能使某些物质产生荧光e能对生物细胞起作用15、射线探伤基本原理：根据被检工件与其内部缺陷介质对射线能量衰减程度不同，引起射线透过工件后的强度差异，使缺陷能在射线底片或X光电视屏幕上显示。
16、超声波探伤：利用超声波在物体中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。
第二篇钢结构工程检测一、填空题:1.熔焊缺陷可分为六类:_________、________、________、________、_________、__________及其他缺陷。
2.焊接检验的方法分为___________、____________两大类。
3.焊缝焊接质量的主要无损检测方法有四种:___________、___________、____________、_____________。
4.JG/T203-2007规定数字式超声探伤仪频率范围为___________,且实时采样频率不应小于________。
对于超声衰减大的工件,可选用低于________的频率。
5.JG/T203-2007规定_________试块为焊缝探伤用标准试块;_______型试块用于板节点现场标定和校核探伤灵敏度,绘制距离--波幅曲线,测定系统性能等,试块1mm、2mm深线切割槽用于评定_______程度。
6.渗透探伤只能查出工件表面__________缺陷,对______________或______________无法探伤。
7.超声波探伤按原理来分:有___________、____________和____________法。
8.磁粉探伤的一般工序为:__________、_______________、____ ___、______________________(包括退磁)等。
9.在四种无损检测方法中对表面裂纹检测灵敏度最高的是______________。
10.探头软保护膜和硬保护膜相比的突出优点是____________________________。
11.在毛面或曲面工件上作直探头探伤时,应用_________直探头。
12.直探头纵波探伤时,工件上下表面不平行会产生的现象是_______________________________。
13.一级焊缝探伤比例为,二级焊缝探伤比例为。
14.对现场安装焊缝,应按同一类型、同一施焊条件的焊缝条数计算百分比,探伤长度应不小于,并应不少于条焊缝。
1+x焊接测试题含参考答案一、单选题（共56题，每题1分，共56分）1.冲击韧性试样的标准尺寸是（）。
A、5mm×10mm×50mmB、10mm×10mm×55mmC、7.5mm×10mm×55mmD、5mm×10mm×55mm正确答案：B2.重合剖面的轮廓线用（）线表示。
A、波浪B、细实C、粗实D、细点画正确答案：B3.焊接过程中产生的烟尘对焊工的危害是（）。
A、高血压B、尘肺C、白内障D、锰中毒正确答案：B4.材料的（）越高，耐磨性越好，故常将（）作为衡量材料耐磨性的重要指标之一。
A、熔点，熔点值B、强度，强度值C、硬度,硬度值D、塑性，塑性值正确答案：C5.下列消除焊接残余应力措施中不正确的是（）。
A、温差拉伸法B、机械拉伸法C、正火D、高温回火正确答案：C6.操作时用行灯电压采用（）以下的电源。
A、36伏B、12伏C、110伏正确答案：A7.下列焊接性试验方法中与其他焊接方法不同类型的试验方法是（）。
A、刚性拘束裂纹试验B、拉伸拘束裂纹试验C、插销试验法D、斜Y形坡口焊接裂纹试验法正确答案：D8.在焊接电流相同时，手工钨极氩弧焊的弧光辐射程度（）焊条电弧焊的弧光辐射程度。
A、大于B、等于C、小于正确答案：A9.在防止焊接变形时，刚性固定法是利用（）。
A、刚度大、拘束力小、变形小的原理B、刚度大、拘束力大、变形大的原理C、刚度大、拘束力小、变形大的原理D、刚度大、拘束力大、变形小的原理正确答案：D10.（）能考核焊层与母材之间的结合强度，堆焊衬里的过渡层、双金属焊接接头过渡层及异种钢接头的脆性、多层焊时的层间缺陷。
A、背弯B、面弯C、横弯D、侧弯正确答案：D11.要检测焊接接头的塑性大小，应进行（）试验。
A、弯曲B、冲击C、拉伸D、硬度正确答案：A12.通常所说的触电事故，基本是指（）而言。
A、电伤B、电击C、灼伤正确答案：B13.半剖视图选用的是（）剖切面。
焊接检验习题册答案绪论一、填空题1.焊接产品整体结构与性能2.质量3.拉伸试验，硬度试验，弯曲试验，冲击试验4.水压试验，气压实验5.射线探伤，超声探伤，磁粉探伤，渗透探伤6.铁磁性材料7.金属不连续，不致密，连接不良8.种类，大小，数量，形态，分布9.尖锐的缺口，长宽比大10.垂直，平行11.密集气孔，条虫状气孔，针状气孔二、简答题1.答：焊接检验应贯穿于产品的全过程，从全面质量管理出发，除做好质量教育工作、标准化工作、计量工作、质量情报工作及质量责任制工作外，还必须树立以下三个基本观点：（1）下道工序是用户、工作对象是用户，用户第一，要求把对用户高度负责的精神渗透到生产的全过程，把各工序之间、各部门之间和各工作对象之间都看作下道工序，形成一个上道工序保下道工序、道道工序保成品、一切为用户的局面。
（2）预防为主、防检结合，焊接结构的优良质量主要依靠设计和制造，而不是依靠检验。
因此，应在产品的设计和制造阶段采取措施来保证其质量。
（3）检验是企业每个员工的本职工作，产品质量是由企业每个员工的工作质量来决定的，因此要求每个职工都要有根据、有程序、有效率地工作并达到工作质量标准，以良好的工作质量来保证产品的高质量。
2.答：焊接缺陷是指在焊接过程中，在焊接接头中发生的金属不连续、不致密或者连接不良的现象。
焊接结构中一般都存在缺陷，缺陷的存在将影响焊接接头的质量，例如：气孔会影响致密性、减小焊缝的有效面积、降低焊缝的强度和韧性；裂纹的危害比气孔更为严重，裂纹两端的缺口效应会造成严重的应力集中，容易引起扩展而形成宏观裂纹或整体断裂。
焊接缺陷的种类很多，各类缺陷的形态不同，对接头质量的影响也不相同。
任务1 焊接结构备件及焊缝外观缺陷一、填空题1.焊条，焊丝，焊剂，保护气体2.夹持焊条，传导电流3.预热4.600,30°，低倍放大镜5.主尺，高度尺二、简答题1.答：1.防护面罩；2.焊钳；3.焊接电缆2.答：焊接环境对焊接质量有较大影响，根据GB150.4-2011《压力容器第4部分：制造、检验和验收》中规定，当施焊环境中出现以下任一情况，且无有效防护措施时，禁止施焊：1）雨、雪环境2）相对湿度大于90%3）焊条电弧焊时风速大于10m/s4）气体保护焊时风速大于2m/s5）焊件温度低于-20℃任务2 焊接结构几何尺寸和耐压能力检验一、填空题1.致密性2.强度，致密性3.水压4.空气5.排气口二、简答题1.答：水压试验是最常用的压力试验方法，水的压缩性很小，容器一旦因缺陷扩展而发生泄露，水压便立即下降，不会引起爆炸。
水压试验既廉价又安全，操作也很方便，因此得到了广泛应用。
根据有关规定，进行气密性试验之前，必须先经水压试验，合格后才能进行气密性试验，只有当容器的结构设计不允许进行水压试验，或者有水渍存在不便清除而有可能参与介质反应发生爆炸时，才能进行气压试验。
2.答：1）水压试验准备：试验场地、检查水泵、检查和校对压力表、清理焊缝表面2）选择水压试验规范参数：环境温度、水的温度、试验压力和保压时间3）水压试验操作：容器顶部应设有排气口，充满水后将空气排净后再密封加压；试验过程中，升压或降压应缓慢进行；对于夹套容器，应先进行内筒水压试验，合格后在焊夹套；高压容器试验必须有防护措施；水压试验时，工作人员不得离开工作岗位。
任务3 对接焊缝射线照相法探伤一、填空题1.电磁，Ｘ，γ2.天然，人造3.射线照相4.对比度，清晰度，颗粒度5.屏蔽防护，距离防护，时间防护6.平行7.物质的厚度及该物质的衰减系数8.确定缺陷的实际位置9.过滤10.管电压，曝光量，焦距二、判断题1.√2.√3. √4.√5.×6.×7.×8.×9.×10.√11.√12.×13.√14.√15.√16.×17.√18.√19.√20.×三、选择题1.B2.E3.A4.B5.D6. B7.A8.C9.D 10.C 11.B 12. 13.C 14.D 15.D 16.D17.C 18.D 19.A 20.D四、简答题1.答：X射线是由X射线机产生的，X射线机主要由X射线管、高压发生器和控制器三部分组成。
X射线管是产生X射线的关键装置，它是由阴极、阳极和真空玻璃外壳组成。
X射线产生的工作原理是：阴极灯丝通以电流达到白炽状态后即释放出热电子，这些电子经加在阴极和阳极间的高电压电场作用后，即以高速向阳极靶撞击。
具有极大动能的电子被阳极靶突然阻止后，其绝大部分动能转变为热量被阳极吸收；另一小部分动能转变为X射线，透过X 射线管的管壁向外面发射。
2.答：1）不可见，以光速直线传播2）不带电，不受电场和磁场的影响3）具有可穿透可见光不能穿透的物质（骨骼、金属等）和在物质中有衰减的特性4）可使物质电离，能使胶片感光，也能使某些物质产生荧光5）能起生物效应，会伤害和杀死细胞3.答：原理：射线在穿透物质的过程中会与物质发生相互作用，因吸收和散射而使其强度减弱。
如果被穿透物体局部有缺陷，由于缺陷处介质的衰减系数与工件的衰减系数不同，该局部区域透过的射线强度就会与周围产生差异，存在强度差异的射线使胶片感光后，经暗室处理得到的射线底片上即显示出缺陷影像。
程序：1）制备和清理试件2）摆放像质计和标记3）贴片4）对焦5）曝光6）胶片暗室处理显影、停显、定影、水洗、干燥7）底片质量评定4.答：射线胶片对射线的吸收率很低，一般只能吸收射线强度的1%，其余绝大部分射线穿过胶片而损失掉，这将使透照时间大大延长。
为了提高胶片的感光速度、缩短曝光时间，通常在胶片两侧夹以增感屏。
5.答：射线防护的方法主要有：屏蔽防护、距离防护和时间防护。
其中屏蔽防护是最重要的防护手段，它是利用在射线源与探伤人员及其他临近人员之间加上有效合理的屏蔽物来防止射线的一种方法。
距离防护在野外或流动探伤时，利用距离防护射线使极为经济而有效的防护方法。
时间防护，在可能的情况下，尽量减少接触射线的时间也是防护方法之一。
任务4 对接焊缝超声探伤一、选择题1.C2.C3.C4.C5.B6. D7.D8.B9.A 10.D 11.D 12.A 13.A,C14.C 15.D二、判断题1.√2.√3.√4.×5.√6.√7.√8.×9. ×10.√11.×12.√13.√14.√15.√三、计算题1.答:检验区域的宽度应P=2δk=2×15×2.5=80mm，L﹥1.25P=100mm。
2.答:由于Kδ=1.5×100=150mm，2Kδ=2×1.5×100=300mm，可以判定缺陷是一次波L f=nτf=1×80=80mm。
四、简答题1.答：超声波的产生与接收是利用超声波探头中压电晶片的压电效应来实现的，由超声波探伤仪产生的电振荡以高频电压形式加到压电晶片的两面电极上，由于逆压电效应的结果，晶片会在厚度方向上产生伸缩变形，这样就把电振荡转换成机械振动，这种机械振动以超声波的形式进入工件，这就是超声波的产生。
2.答：超声波的波形有纵波、横波、表面波和板波。
横波能在固体中传播，而且具有灵敏度较高、分辨力好及探测范围大等优点，尤其可以用来探测纵波难以探测的场合和焊缝等。
3.答：斜角探伤时缺陷定位【1】板厚δ>32mm时，选深度调节法，首先判定π与δ及2δ的大小，处于δ与2δ间时为二次波发现，此时lf=Knτf,缺陷位置Z f=2δ-nπf【2】δ<24时选水平调节法，先判定πf与Kδ和2Kδ的大小，处于中间值时此缺陷被二次波发现，l f=n τf,Z f=2δ-nτf/K4.答：1）最大反射波幅不超过评定线的缺陷，均评为Ⅰ级。
2）最大反射波幅超过评定线的缺陷，检验者判定为裂纹等危害性缺陷时，无论其波幅和尺寸如何，均评为Ⅳ级。
3）反射波幅位于Ⅰ区的非裂纹性缺陷，均评为Ⅰ级。
4）最大反射波幅位于Ⅱ区的缺陷，根据缺陷的指示长度按规定予以评级。
5）最大反射波幅超过判废线进入Ⅲ区的缺陷，无论其指示长度如何，均评定为Ⅳ级。
任务5 焊缝磁粉探伤一、填空题1.铁磁性，表面，近表面2.3倍3.漏磁场4.黑光灯，紫外灯，365C5.周向，纵向，复合6.垂直7.铁磁性，漏8.漏磁场9.垂直，表面10.干粉，湿粉11.浅，黑，黑12.氧化13.磁感应强度14.30°15.预处理，磁化，施加磁粉，观察磁痕，分析磁痕，退磁二、判断题1.√2.×3.×4.√5.×6.√7.×8. ×9.√10.√11.√12.×13.√14. ×15.√16. √17.×18.×19.√20.√三、选择题1.A2.D3.B4.C5.C6.B7.D8.C9.A 10.C11.D 12.A 13.B 14.C 15.A 16.C 17.D 18.B 19.A 20.C1.答：1）将铁磁性材料制成的工件放在磁极之间，工件中就会有磁力线通过。
如果工件内部没有缺陷且各处的磁导率一致，磁力线在工件中分布是均匀的。
当工件中有气孔、夹渣、裂纹等缺陷存在时，在缺陷处的磁力线发生弯曲。
如果弯曲的磁力线进入空气当中，会在工件表面形成漏磁场，在漏磁场处撒上导磁效果好的磁粉，漏磁场吸引磁粉，使磁粉堆集在一起，形成一个反映缺陷的磁粉聚集图像(磁痕)。
根据磁痕特征来判断缺陷的性质、大小和位置，由于磁痕把缺陷放大了几倍或几十倍，因此可直接用肉眼来观察。
（2）外加磁场、材料磁导率、缺陷自身特点、工件表面状态。
2. 答：（1）干法磁粉（含黑、红、白、蓝、黄、灰色）；湿法磁粉（荧光磁粉、非荧光磁粉）（2）磁粉应具有高磁导率和低剩磁性质，磁粉之间不应相互吸引。
用磁性称重法检验时，磁粉的称量值应大于7g。
磁粉的粒度应不小于200目。
磁粉的颜色应与被检工件有最大的对比度。
3.答：磁化方式不同，工件磁化有不同的磁化方法。
1）按磁化电流分类：直流电磁化和交流电磁化；2）按通电方式不同分类：直流通电磁化法、间接通电磁化法；3）按工件磁化方向分类：周向磁化法、纵向磁化法和复合磁化法。
4.答：焊缝磁粉探伤的一般工艺过程为：预处理-磁化-施加磁粉-观察磁痕-分析磁痕-退磁-后处理。
任务6 焊缝渗透探伤一、填空题1.毛细管，表面开口性2.荧光探伤，着色探伤3.前处理，渗透处理，清洗处理，干燥处理，显像处理，检验，后处理4.5min适宜环境5.润湿，乳化，加溶6.不，黑点，黑点，小，小，高7.湿式，干式，速干式，无显像式8.灵敏度，清洗，收藏9.施加渗透剂，开始乳化处理，清洗处理，排液所需的10.喷洒，涂刷，自然11.氟利昂12.乳化剂13.荧光，红色14.高，大于15.具有高闪点16.润湿17.选择表面张力小的试剂18.吸附19.水20.润湿能力二、判断题1.√2.×3.×4.√5.×6.√7.√8.9.√10.√11.√ 12.√ 13.√ 14.× 15.× 16. √ 17.√1.A2.C3.D4.C5.D6. A7.E8.A9.C 10.B11. 12.B 13.A 14. 15.A 16.B 17.A 18. A 19. 20.D四、简答题1.答：（1）渗透探伤是利用带有荧光染料或红色染料渗透剂的渗透作用，显示缺陷痕迹的无损检验法。
