1、显示器开机不上电,电源指示灯不亮,主要检查电源板、电源分两种:一是外置、二是内置（当然包括电源高压一体的易损坏的小元件一搬是:保险、电感、电容、开关管、稳压二极管等。

有些不是很常见的电源，是受CPU控制的，当按按键板开关时,CPU再给电源集电路信号，启动电源电路工作。

2、显示器亮一下就不亮了,或都不亮,电源指示灯亮,或有点点图像（不一定能看到的等等,这种情况看能不能正常关机,或者拔了信号线看指示灯的变化,大致确定是高压板还是灯管引起的故障。

还有一种情况可能是电源和驱动板引起的,首先检查高压板的电源供电,之后检查驱动板有没有启动信号给高压板,检查启动信号一般是量电压,按显示器开关（0-5V的跳变，确定电源板和驱动板是否正常，如果显示器的灯还不点亮,那就重点检查高压板和灯管了。

因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管,新机的保护电路和工艺问题比较的多。

检查一下高压板有没有保险、三极管、电容、电感、升压变压器等等之类的损坏;检查一下灯管线有没有松、插头有没有打火烧坏、线的绝缘、灯管两头是不是很黑、灯管有没有断等等。

有条件的维修员应该多备几根高压板,原因是:如果怀凝高压板与灯管故障时,可以插上一根高压板,快速精确判断故障所在。

3、19英寸以下的屏常用四灯、双灯、单灯的高压条,很多品牌机为了节约成本,高压条也有很多是集成在电源板里,如果修不好高压板时,电源板又和高压集成在一起,不可能全换,因为成本太高了,能修好是最好,不能修好的,就应该改造,找出高压板的供电脚、启动脚、地、亮度控制脚、接到替换的高压板里即可。

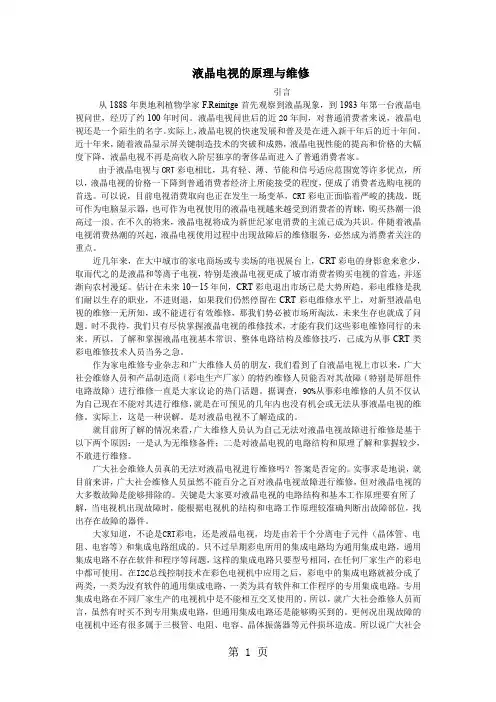

液晶电视的原理与维修引言从1888年奥地利植物学家F.Reinitge首先观察到液晶现象，到1983年第一台液晶电视问世，经历了约100年时间。

液晶电视问世后的近20年间，对普通消费者来说，液晶电视还是一个陌生的名字。

实际上，液晶电视的快速发展和普及是在进入新干年后的近十年间。

近十年来，随着液晶显示屏关键制造技术的突破和成熟，液晶电视性能的提高和价格的大幅度下降，液晶电视不再是高收入阶层独享的奢侈品而进入了普通消费者家。

由于液晶电视与CRT彩电相比，具有轻、薄、节能和信号适应范围宽等许多优点，所以，液晶电视的价格一下降到普通消费者经济上所能接受的程度，便成了消费者选购电视的首选。

可以说，目前电视消费取向也正在发生一场变革，CRT彩电正面临着严峻的挑战。

既可作为电脑显示器，也可作为电视使用的液晶电视越来越受到消费者的青睐，购买热潮一浪高过一浪。

在不久的将来，液晶电视将成为新世纪家电消费的主流已成为共识。

伴随着液晶电视消费热潮的兴起，液晶电视使用过程中出现故障后的维修服务，必然成为消费者关注的重点。

近几年来，在大中城市的家电商场或专卖场的电视展台上，CRT彩电的身影愈来愈少，取而代之的是液晶和等离子电视，特别是液晶电视更成了城市消费者购买电视的首选，并逐渐向农村漫延。

估计在未来10－15年间，CRT彩电退出市场已是大势所趋。

彩电维修是我们耐以生存的职业，不进则退，如果我们仍然停留在CRT彩电维修水平上，对新型液晶电视的维修一无所知，或不能进行有效维修，那我们势必被市场所淘汰，未来生存也就成了问题。

时不我待，我们只有尽快掌握液晶电视的维修技术，才能有我们这些彩电维修同行的未来。

所以，了解和掌握液晶电视基本常识、整体电路结构及维修技巧，已成为从事CRT类彩电维修技术人员当务之急。

作为家电维修专业杂志和广大维修人员的朋友，我们看到了自液晶电视上市以来，广大社会维修人员和产品制造商（彩电生产厂家）的特约维修人员能否对其故障（特别是屏组件电路故障）进行维修一直是大家议论的热门话题。

液晶电视机的工作原理和维修方法（一）2010-02-21 17:29:31| 分类：默认分类| 标签：|字号大中小订阅现在几乎所有的商场都见不到老式的显像管彩电了，液晶彩电虽然缺点明显，但因体积小重量轻，对比度和清晰度高成为了市场的主流，对于我们的老家电维修工来说，不学液晶彩电的维修技术是不行了，这是我积极推出液晶彩电维修知识的主要原因。

希望能对大家有所帮助，并减少不必要的弯路。

液晶显示(LiquidCrystalDisplay)简称LCD。

LCD是个大家族，TFT(薄膜晶体管)LCD类型仅仅是其中的一种，它是在两片玻璃板之间封入液晶，在下玻璃板上配制上扫描线与寻址线(即行、列线)将其组成一个矩阵，在其交点上再制作TFT有源器件和像素电极。

如果是彩色显示，还要在微细加工方式制作上与下面矩阵像素对应的R(红)、G(绿)、 B(蓝)三种颜色的滤色膜，最后将其上与下玻璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。

因为液晶本身不发光，必须要靠调制外界光才能达到显示目的，所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF，这是一种依靠冷阴极气体放电，激发荧光粉而发光的光源。

掺有少量水银的稀薄气体在高电压下会产生电离，被电离的气体的二次电子发射轰击水银蒸汽，使水银蒸气激发，发射出紫外线，紫外线激发涂布于管壁的荧光粉层，使其发光。

发光的CCF灯管通过特殊的导光板和匀光板，使其与液晶片大小一致，紧贴于液晶显示面板，用作背景光，从而达到显示图像的目的。

通过调节背光灯亮度或者调节液晶片中的薄膜晶体管的导光度从而达到调节图像亮度、对比度的目的。

液晶电视主要由显示屏、信号处理电路、背光灯电路构成。

其显示屏是一个模块，信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。

背光灯电路是一个逆变电路，用于点亮显示屏内灯管的作用。

维修实例：1、白光栅，有伴音(15AAB/8TT1机芯)维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造成，查显示屏的+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电电感开路更换后OK!2、无光栅，有伴音(20AAA/8TT1机芯)维修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机后通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电压。

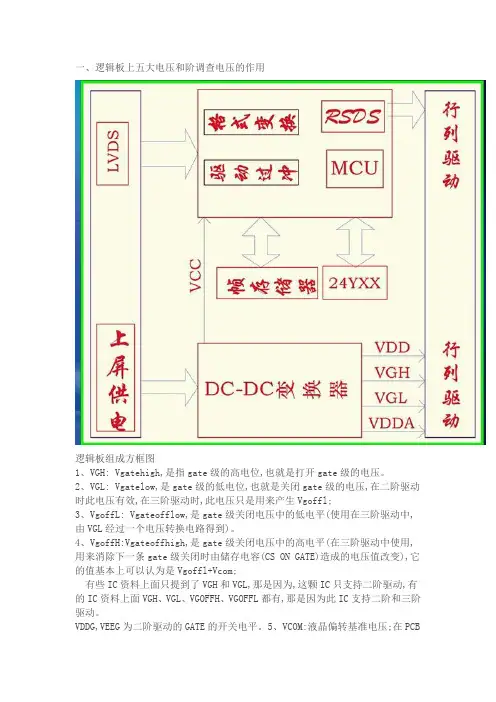

一、逻辑板上五大电压和阶调查电压的作用逻辑板组成方框图1、VGH: Vgatehigh,是指gate级的高电位,也就是打开gate级的电压。

2、VGL: Vgatelow,是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL: Vgateofflow,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。

4、VgoffH:Vgateoffhigh,是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CS ON GATE)造成的电压值改变),它的值基本上可以认为是Vgoffl+Vcom;有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。

VDDG,VEEG为二阶驱动的GATE的开关电平。

5、VCOM:液晶偏转基准电压;在PCB上VDDA会通过分压的回路分出10~14组电压，作为IC内部DAC时的输出VGMA 的基准电压,通过PCB的分压电路,产生多组参考电压,可以减少IC内部的分压电路。

SPP9435结构图TPS65161内部结构方框图二、VDDD是数字电路的工作电压；(SW) 5脚(SW)内部电路组成的升压电路开始工作,输出约16V的电压,UP1第27脚(GD)为QP1、QP2提供一个开启信号,16V电压经过QP1,QP2得到VDA电压为行列驱动电路提供供电.当以上电路都正常工作后,VAAP经过由DP5、CP18、UP1第10脚(DRP)内部组成的升压电路开始正常工作,通过RP21限流得到VGHP电压,VGHP通过QP8输出22V左右的VGH电压为行列驱动提供供电.从以上分析可以看出,该电路正常启动工作时存在严格的时序关系.因此依此时序关系分别检查各路电压,发现VGHP电压仅为10.5V,而正常时为19.5V.VGH电压为0V,正常时应为18V.显然问题是因VGHP电压不能正常升压引起的.经检测UP1的第10脚电压为0V，而正常时10脚应能检测到2.25V的直流电压,交流检测时有5V左右的交流电压,但实测交直流电压均检测不到，测量该脚对地电阻无异常,怀疑UP1第10脚内部损坏,更换后故障排除。

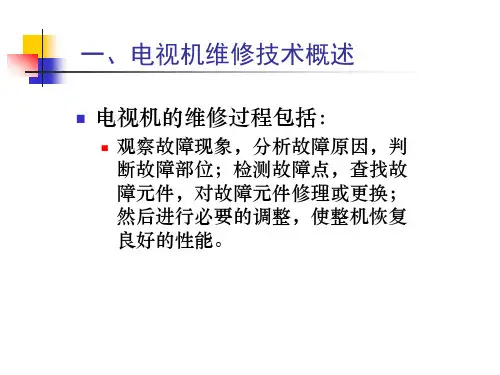

液晶电视维修快速入门汇总液晶电视维修是一项技术性较强且需要一定专业知识的工作。

对于初学者来说，想要快速入门液晶电视维修并掌握一些基础的维修技能不是一件容易的事情。

本文将汇总液晶电视维修的快速入门知识，帮助初学者迅速了解液晶电视的工作原理、常见故障以及简单的维修方法。

一、液晶电视的工作原理液晶电视是通过控制液晶屏幕上的液晶分子来实现显示效果的。

液晶是一种具有光学特性的有机化合物，能够根据外界电压的变化改变自身的透光性。

液晶电视的显示原理是将液晶分子放置在两层电极之间，当电压通过电极加到液晶上时，液晶分子会发生变化，从而改变光的透射与反射，实现图像的显示。

二、常见故障及解决方法1.视频无法显示：这可能是由于视频信号源的问题，可以检查信号源是否正常工作，尝试更换信号线或调整信号源设置。

若确认信号源正常，那可能是面板和主板之间的连接问题，可以尝试重新连接。

2.画面颜色异常或花屏：这种情况可能是由于面板驱动板电压输出异常导致的，可以检查电压输出情况，若异常，可以尝试更换或修复驱动板。

3.声音无法输出：这可能是音频模块故障，可以检查音频线是否连接正常，调整音量是否有误。

若还是无法输出声音，那可能是音频芯片或音频模块出现问题，可以尝试更换或修复。

4.不亮或无法开机：这种情况可能是由于电源模块故障导致的，可以检查电源线是否连接稳定，检查电源模块输出电压是否正常。

若输出电压不正常，那可能是电源模块损坏，需要更换或修复。

三、维修工具准备1.万用表：用于测试线路是否通电、电压值是否正常等。

2.电烙铁：用于焊接电路元件或修复焊接不良的部分。

3.电源测试器：用于测试电源模块的电压输出情况。

4.热风枪：用于修复电路板上的焊接不良或更换元件。

四、维修步骤1.断电：在进行任何维修操作之前，务必将电视的电源插头拔掉，确保安全。

2.打开电视：拆掉电视外壳，将内部电路暴露出来。

3.检查线路：使用万用表检查线路是否通电，是否有短路或开路现象。

液晶电视的原理与维修.txt人生在世，难敌宿命，沉沦其中。

我不爱风尘，似被前缘误！！我只为我最爱的人流泪“我会学着放弃你，是因为我太爱你”赢了你,我可以放弃整个世界液晶电视的原理与维修液晶：又称LCD，是利用液状晶体在电压的作用下发光成像的原理。

组成屏幕的液状晶体有三种：红、绿、蓝，叫做三基色，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。

因此，精确到“点”的液晶电视比“逐行扫描”的普通电视又高出了一个层次。

高清晰、高亮度、宽视角、影像逼真、画质细腻而富立体感是液晶电视带给观者的第一印象；而轻薄、省电、无闪烁、无辐射亦是液晶电视傲视传统CRT彩电之处；同时，液晶电视的接口也极为丰富，可接驳电脑、DVD等音视频设备，现在一些厂家还将读取Flash卡的功能整合进了液晶电视，这也让液晶电视具备了更多的数码味道。

使用的是和笔记本电脑及台式电脑平板显示器相同的显示技术。

其生动的画面是由一个造价不菲的特殊玻璃嵌板以及上面的晶体管生成的。

不过这种电视价格昂贵，特别是超过40英寸的大尺寸液晶电视。

一些液晶电视在从侧面观看时，画面也不是十分清楚。

目前国内市场上的液晶电视主要以15-32吋为主，也有42吋的超大液晶电视销售。

1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。

比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。

2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。

检修的要点是对比修理法。

液晶电视显示屏常见故障分析与维修【摘要】文章主要是针对液晶电视显示屏的常见故障分析和维修的。

本文通过具体的案列，对故障产生的原因以及如何排除故障进行详细的阐述，希望对从事液晶电视故障维修的技术人员有所帮助。

【关键词】液晶电视；显示屏；故障分析与维修液晶显示器，简称LCD。

世界上第一台液晶显示设备出现在20世纪70年代初，被称之为TN-LCD（扭曲向列）液晶显示器。

液晶是一种介于固态和液态之间的物质，是具有规则性分子排列的有机化合物，如果把它加热会呈现透明状的液体状态，把它冷却则会出现结晶颗粒的混浊固体状态。

正是由于它的这种特性，所以被称之为液晶（Liquid Crystal）。

用于液晶显示器的液晶分子结构排列类似细火柴棒，称为Nematic液晶，采用此类液晶制造的液晶显示器也就称为LCD（Liquid Crystal Display）。

液晶电视图像显示原理是在两张玻璃之间的液晶内，加入电压，通过分子排列变化及曲折变化再现画面，屏幕通过电子群的冲撞，制造画面并通过外部光线的透视反射来形成画面。

液晶电视拥有16.7百万的色彩，画面层次分明，颜色绚丽真实。

[1]液晶电视显示屏常见故障主要有“黑屏”、“白屏”、“花屏”、等。

还有一些如裂痕、划伤等无法修复的屏故障。

本文主要从可修复的显示屏故障进行分析故障与维修。

一、液晶电视机显示屏的常见故障及检修方法（1）显示屏亮一下就不亮了，电源指示灯绿灯常亮。

这种问题一般是高压异常造成的，保护电路动作。

这种情况“斜视”液晶屏上是有显示的。

（2）显示屏黑屏，可分为背光亮和背光不亮两种情况。

如果背光不亮，而电源灯绿灯常亮，通过“斜视”液晶屏有显示图像，一般是背光源供电电路问题。

重点检查12V供电（保险丝F）和3V或5V的开关电压是否正常。

修理的思路（电源保险丝——开关控制管——电源管理IC——电源开关管——DA转换电路（储能电感，整流管）——LC升压电路（升压变压器，升压电容）——耦合电容——灯管。

随着人们对电视的需求越来越大，故障问题人们也越来越重视，下面为大家介绍一些液晶电视的故障修理方法，简单方便很实用。

1、故障现象：电视/AV状态图像、伴音均正常。

分析与检修：当输入PC VGA信号时，图像出现上、下翻滚现象（类似于严重的场不同步故障）。

分析与检修：根据LCD液晶电视工作原理可知，出现此类故障有两种可能。

第一种可能是PC场频设置过高所致，第二种可能则是机内存在故障。

首先，调出菜单，发现场频设置在60Hz状态（无异常），接着用1OOMHz 双踪示波器观察U400第（68）脚场同步脉冲波形为3、5Vp-p（正常约为4、2Vp-p），怀疑U400内部已经损坏，本看先易后难的检修原则，关机断电二十分钟后，用松香水在U400四周涂抹一遍，然后用电热风枪将其吹焊，待电路板局部元件自然冷却后，再开机，结果电视机未再出现上述图像翻滚现象。

用示波器观察U400第（68）脚波形，已恢复至正常的4、2Vp-p左右。

2、故障现象：整幅屏幕出现花屏，伴音正常。

分析与检修：根据LCD显示屏工作原理可知，出现此类故障大致是背光灯驱动(逆变器)电路和LCD屏驱动(激励)电路连接引线出现接触不良和脱落等异常所引起的。

经仔细检查观察，背光灯驱动和LCD屏驱动（激励）电路之间连线未见明显接触不良现象。

试用98%无水酒精清洗，待十分钟后，通电开机，花屏现象自行消失。

自此说明，连线处还是存在着接触不良的现象。

3、故障现象：LCD屏出现整幅白板屏，偶尔出现花屏现象。

分析与检修：此类故障可能是背光灯驱动和LCD屏驱动电路连线接触不良所致。

试用98%无水酒精将其连线处清洗后，故障依旧，用放大镜观察发现有些引线已经脱落，由于该引线采用硅导电橡胶压制一次性成型而成，故无法修复。

用一块进口的M150X3型LCD屏代换后，图像恢复正常。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

液晶电视维修培训
液晶电视在现代家庭中扮演着重要的角色，然而由于长时间使用或不慎操作等
原因，液晶电视可能会出现各种故障。

为了解决这些问题，液晶电视维修培训变得尤为重要。

1. 液晶电视的基础知识
液晶电视是一种利用液晶技术显示图像的电视机。

它由许多不同部件组成，包
括显示屏、主板、电源板等。

了解液晶电视的各个部件及其功能对于进行维修至关重要。

2. 液晶电视常见故障及解决方法
在日常使用中，液晶电视可能会出现各种故障，如画面出现花屏、无法开机、
声音问题等。

针对这些常见问题，维修人员需要了解相应的解决方法，例如检查电源线是否接触良好、更换损坏的电子元件等。

3. 液晶电视维修工具及仪器
在进行液晶电视维修时，合适的工具和仪器是必不可少的。

维修人员需要熟悉
各种工具的用途和操作方法，如万用表、焊接工具等。

4. 液晶电视维修的注意事项
维修液晶电视需要严格遵守相关的安全规定和操作流程。

在操作过程中，务必
断开电源，并尽量避免触摸高压部件，以确保人身安全。

5. 液晶电视维修的发展趋势
随着科技的不断进步，液晶电视维修技术也在不断发展。

未来，可能会出现更
加智能化和自动化的维修方式，为液晶电视行业带来新的发展机遇。

液晶电视维修培训的重要性不言而喻，通过系统的培训和学习，维修人员能够
更好地应对各种故障，并提高工作效率。

希望未来液晶电视维修培训可以更加完善，为行业发展注入新动力。

液晶电视背光驱动板的原理与维修一、液晶电视背光驱动板的原理液晶电视的背光驱动板主要由背光源、LED驱动芯片和电源组成。

其工作原理如下：1.电源供电：首先，背光驱动板需要接收电源的供电，通常为12V或24V直流电源。

电源会将交流电转换成直流电，并经过滤波和稳压等处理，确保供电稳定可靠。

2.亮度控制：背光驱动板通过亮度控制信号来控制LED背光的亮度。

亮度控制信号可以通过外部按钮或遥控器发送给背光驱动板，然后驱动芯片将信号转换成对应的电流或电压输出，以控制背光的亮度。

3.LED工作方式：LED背光可以分为两种方式，一种是直接驱动模式，另一种是串并联驱动模式。

在直接驱动模式中，LED背光同时接通，背光亮度由电流大小控制。

在串并联驱动模式中，多组LED串联并与驱动电源并联，则电流相同而电压叠加，背光亮度由电压大小控制。

4.驱动芯片：驱动芯片是背光驱动板的核心部件，它能根据输入的信号来控制背光的亮度。

驱动芯片一般使用PWM调整激活时间来控制电流或电压大小，从而实现对背光亮度的调节。

5.保护电路：背光驱动板会设计一些保护电路，以保证电路的稳定性和安全性。

例如过流保护电路和过压保护电路等，一旦出现异常情况，会自动切断电源供电，避免对其他电路和液晶屏产生损坏。

二、液晶电视背光驱动板的维修方法1.检查电源供电：首先，检查背光驱动板的电源供电是否正常，是否存在电压过高或过低的情况。

如发现电源供电异常，建议更换稳压器或滤波电容等元件。

2.检查亮度控制信号：用万用表或示波器检测亮度控制信号的波形和电压情况，确保信号正常。

如发现亮度控制信号异常，可以检查外部按钮、遥控器或背光驱动板上的控制芯片。

3.检查驱动芯片：检查驱动芯片是否损坏或焊接不良。

如发现芯片损坏，建议更换芯片。

如果发现焊接不良，可以重新焊接芯片。

4.检查背光灯：检查背光灯是否亮或故障。

可以使用万用表进行背光灯的电阻、电压测试，或直接用电源给背光灯供电，观察背光灯是否亮。
