课程设计报告题目步进电机正反转及调速控制系统的设计课程名称微机原理及应用院部名称机电工程学院专业电气工程及其自动化班级10电气1班学生姓名管志成学号1004103027课程设计地点C304课程设计学时20指导教师李国利金陵科技学院教务处制步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件,具有快速启动能力,定位精度高,能够直接接受数字量,因此被广泛地应用于数字控制系统中,如数模转换装置、精确定位、计算机外围设备等,在现代控制领域起着非常重要的作用。
本设计基于Proteus 7.8设计环境,运用了8086 CPU芯片以及74273芯片、74244芯片和步进电机以及7位小功率驱动芯片ULN2003A、按钮、指示灯等辅助硬件电路,设计了步进电机正反转及调速系统。
绘制软件流程图,进行了软件设计并编写了源程序,最后对软硬件系统进行联合调试。
该步进电机的正反转及调速系统具有控制步进电机正反转的功能,还可以对步进电机进行调速,不同的按钮对应不同的速度,并且在没有速度按钮按下的时候,步进电机自动切换到停止状态。
关键词:步进电机;正反转;调速控制;ULN2003A芯片;8086微机系统一、概述1.1 课程设计的目的 (4)1.2课程设计的要求 (4)二、总体设计方案及说明2.1 系统总体设计方案 (5)2.2系统工作框图 (5)三、系统硬件电路设计3.1 Intel 8086 微处理器的简介 (6)3.2 步进电机的原理 (7)3.3 ULN2003A的简介 (8)3.4 74154芯片简介 (9)3.5 74LS273芯片简介 (10)3.6 8086最小系统的设计 (11)3.7 步进电机及其驱动电路的设计 (12)3.8 电机状态显示电路的设计 (12)3.9 输入采样电路的设计 (13)3.10系统总电路图 (14)四、系统软件部分设计4.1 系统流程图 (15)4.2 系统软件源程序 (16)4.2.1电机绕组通电顺序设定 (16)4.2.2 延时子程序设计 (16)4.2.3 汇编源程序及说明 (16)五、总结5.1 系统软硬件的联合调试 (21)5.2 问题分析和解决方案 (23)5.3 心得与体会 (23)六、参考文献 (23)附录:总电路图 (25)一、概述1.1 课程设计的目的通过本课程设计,使学生掌握控制系统设计的一般步骤,掌握系统总体控制方案的设计方法。
微机原理课程基于80x86的步进电机控制系统《微机原理与接口技术》课程设计姓名:厉小洋学号:0945533117班级:09电气1班专业:电气工程及其自动化学院:电气与信息工程学院江苏科技大学张家港校区2012年9月目录一理论部分 (2)1课题要求与内容 (2)2 系统方案设计 (3)3 系统硬件的设计 (4)4 系统软件设计 (5)二实践部分 (6)1 系统硬件原理简介 (6)2 系统硬件调试中出现的问题及解决措施 (10)3 系统软件 (11)3.1 软件设计 (11)3.2软件调试中出现的问题及解决措施 (14)三附录 (15)题目:《基于80x86的步进电机控制系统》第一章、理论部分一微机原理课程设计课题要求与内容内容要求:(1)使用8255A控制步进电机的运转。
(2)使用数码管LED显示速度的大小。
(3)使用8253定时器调节速度的大小。
(4)使用4个独立按键控制步进电机,即“正传”、“反转”、“停止”、“调速”。
(5)使用8259A产生中断控制按键;(6)使用DAC0832显示速度的波形。
拓展功能:(1)按键部分可以增加“加速”、“减速”等功能;(2)考虑可以加蜂鸣器来区分“正转”和“反转”;(3)其他可以有自己特色的功能均可。
二系统方案设计在课程要求的前提下,步进电机为四相八拍步进电机,这样可以用8255的一个端口控制电机的驱动,LED显示为十六位图1系统流程图在8255中可用两个端口控制,按键单元可与电机共用一个八位端口,由8254产生可编程脉冲,进入8259产生中断,反馈给80x86,控制8255。
再执行到步进电机及其LED显示上,一个脉冲步进电机一拍。
由按键读入系统状态。
具体的系统设计如图1为系统概况流程图三系统硬件设计在硬件设计中,主要是通过步进电机模块、8255模块、LED模块、8254模块。
在8255芯片上用A,B口控制数码管的显示(A为位选B为段选),C口的高四位为四个按键单元,低四位作为输出,控制步进电机。
微机原理步进电机课程设计一、课程目标知识目标:1. 让学生掌握微机原理在步进电机控制中的应用,理解步进电机的结构、原理及其特点。
2. 使学生了解步进电机与微控制器之间的接口技术,掌握步进电机的驱动程序编写方法。
3. 让学生掌握步进电机速度和位置控制的基本算法,并运用到实际项目中。
技能目标:1. 培养学生运用微机原理解决实际问题的能力,学会编写和调试步进电机控制程序。
2. 培养学生的动手实践能力,能独立完成步进电机的组装、调试和故障排查。
3. 培养学生团队协作能力,通过分组合作完成课程设计任务。
情感态度价值观目标:1. 激发学生对微机原理和步进电机控制技术的兴趣,培养其探索精神和创新意识。
2. 培养学生严谨、认真的学习态度,养成良好的实验操作习惯。
3. 增强学生的环保意识,关注步进电机在节能环保领域的应用。
本课程针对高年级学生,课程性质为理论与实践相结合。
在分析课程性质、学生特点和教学要求的基础上,将课程目标分解为具体的学习成果。
教学过程中,注重培养学生的实际操作能力和团队协作精神,使学生在完成课程设计任务的过程中,达到知识、技能和情感态度价值观的全面提升。
二、教学内容根据课程目标,教学内容主要包括以下几部分:1. 微机原理基础:回顾微控制器的基本原理,重点讲解微控制器与步进电机的接口技术,涉及课本第3章相关内容。
2. 步进电机原理与结构:介绍步进电机的种类、结构、原理及特点,对应课本第5章内容。
3. 步进电机驱动技术:讲解步进电机的驱动电路设计,包括驱动芯片的选型、接口电路设计等,参考课本第6章相关内容。
4. 步进电机控制算法:学习步进电机的速度和位置控制算法,如PID控制、闭环控制等,结合课本第7章内容。
5. 实践操作:分组进行步进电机的组装、调试及控制程序编写,巩固理论知识,培养实际操作能力。
教学大纲安排如下:第1周:微机原理基础回顾,了解步进电机接口技术;第2周:学习步进电机原理与结构,选型及参数了解;第3周:步进电机驱动技术学习,驱动电路设计;第4周:步进电机控制算法学习,编写控制程序;第5周:实践操作,步进电机组装、调试及故障排查;第6周:课程设计总结,成果展示及评价。
大连理工大学本科设计报告(计算机原理接口实验综合设计)题目:步进电机控制系统设计课程名称:计算机原理实验学院(系):电信专业:自动化班级:电自1301学号:201382062学生姓名:宁博成绩:2015年12月26 日题目:步进电机1. 设计要求利用实验台上的开关K7控制步进电机的转向,利用电位器控制步进电机的转速。
具体要求如下:1.利用D8255A的PA0-PA3做输出,输出步进电机的相序、驱动步进电机工作,相序之间的时间决定着步进电机的转速,而间隔时间由延时程序中的CX寄存器的初值决定。
2.利用D8255A的PB7做输入控制转向,与K7连接。
其中K7做步进电机的转向控制,用ADC0809实现AD转换,利用电位器控制转速,程序运行时通过K7和电位器对步进电机实施动态控制;3.利用8253做秒脉冲发生器,产生约2秒的周期性方波信号。
其中CNT0做分频器:将1MHZ信号分频为100HZ;CNT1做秒脉冲输出(0.5HZ);4.利用386模块的主8259的MIR5做中断请求输入,将CNT1的OUT1秒信号方波作为中断请求信号,引发中断服务ISR;5.在中断服务程序中实现对步进电机的转速、转向实时控制。
方法如下:在ISR中,对D8255A的PB口进行一次输入操作,并根据输入的数据:1)对D7(与K7对应)位的数据为步进电机的转向控制;2)ADC0809读入的数据为步进电机的转速控制。
2 .设计分析及系统方案设计1.使用“寄存器间接寻址”的方式输出相序信号:将步进电机的相序数据定义在数据段当中,使用SI查表(间接寻址)获取相序数据。
其中查表顺序决定着电机转动方向;2.对8253进行编程,使OUT1输出2秒周期的脉冲方波信号。
为了便于调试,建议使用逻辑笔监测OUT1的输出;3.编制与中断相关的程序。
包括中断屏蔽字的设定、中断向量表的创建以及开中断的操作。
上述这些操作都应当加到程序的初始化中;4.编写中断服务程序ISR。

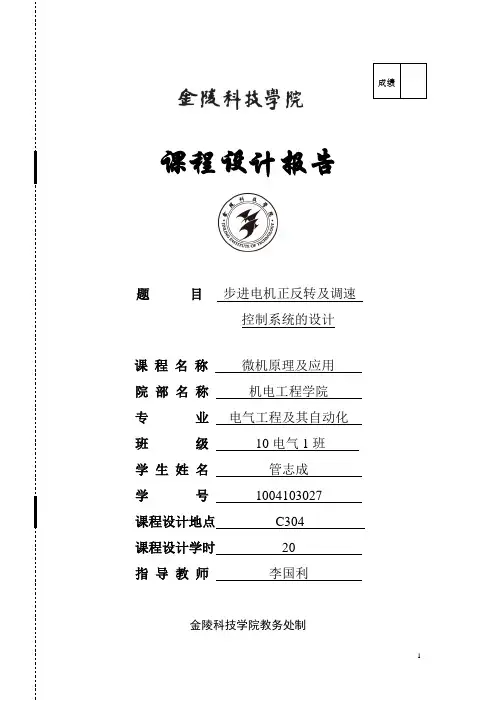

课程设计报告题目步进电机正反转及调速控制系统的设计课程名称微机原理及应用院部名称机电工程学院专业电气工程及其自动化班级10电气1班学生姓名管志成学号**********课程设计地点C304课程设计学时20指导教师李国利金陵科技学院教务处制成绩步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件,具有快速启动能力,定位精度高,能够直接接受数字量,因此被广泛地应用于数字控制系统中,如数模转换装置、精确定位、计算机外围设备等,在现代控制领域起着非常重要的作用。
本设计基于Proteus 7.8设计环境,运用了8086 CPU芯片以及74273芯片、74244芯片和步进电机以及7位小功率驱动芯片ULN2003A、按钮、指示灯等辅助硬件电路,设计了步进电机正反转及调速系统。
绘制软件流程图,进行了软件设计并编写了源程序,最后对软硬件系统进行联合调试。
该步进电机的正反转及调速系统具有控制步进电机正反转的功能,还可以对步进电机进行调速,不同的按钮对应不同的速度,并且在没有速度按钮按下的时候,步进电机自动切换到停止状态。
关键词:步进电机;正反转;调速控制;ULN2003A芯片;8086微机系统一、概述1.1 课程设计的目的 (4)1.2课程设计的要求 (4)二、总体设计方案及说明2.1 系统总体设计方案 (5)2.2系统工作框图 (5)三、系统硬件电路设计3.1 Intel 8086 微处理器的简介 (6)3.2 步进电机的原理 (7)3.3 ULN2003A的简介 (8)3.4 74154芯片简介 (9)3.5 74LS273芯片简介 (10)3.6 8086最小系统的设计 (11)3.7 步进电机及其驱动电路的设计 (12)3.8 电机状态显示电路的设计 (12)3.9 输入采样电路的设计 (13)3.10系统总电路图 (14)四、系统软件部分设计4.1 系统流程图 (15)4.2 系统软件源程序 (16)4.2.1电机绕组通电顺序设定 (16)4.2.2 延时子程序设计 (16)4.2.3 汇编源程序及说明 (16)五、总结5.1 系统软硬件的联合调试 (21)5.2 问题分析和解决方案 (23)5.3 心得与体会 (23)六、参考文献 (23)附录:总电路图 (25)一、概述1.1 课程设计的目的通过本课程设计,使学生掌握控制系统设计的一般步骤,掌握系统总体控制方案的设计方法。
微机原理上机实验报告实验八:8086中断实验实验十二:步进电机实验微机原理上机实验(八)实验报告实验八:8086中断实验一、实验目的1、了解8086内部响应中断的机制;掌握中断向量的作用。
2、利用实验仪上单脉冲、74HC244电路,不使用8259,实现一个中断实例。
3、复习本节实验内容,可尝试自行编写程序,做好实验准备工作,填写实验报告。
二、实验内容1、编制程序:拨动单脉冲开关,“”送给8086的INTR,触发中断;8086通过INTA信号,读取中断向量;8086计数中断次数,显示于F5区的数码管上注意:给INTR高电平信号,8086就会相应中断,所以实验开始前,保证单脉冲开关给8086低电平;中断程序中,加一个较长的延时程序,在中断结束前,有时间拨动单脉冲开关,恢复给8086低电平。
三、实验原理图本实验,通过F4区的8个拨动开关,给74HC244设定中断向量;本实验的中断向量是08H,即IN7-IN0位数据是00001000。
同学可以自定义中断向量,实验程序中处理中断向量部分程序作相应调整四、实验步骤1、连线说明:B4区:CS244、BLE ——C1区:GNDB4区:RD(IO区)——A3区:INTAA3区:INTR ——B2区:单脉冲B4区:JP57(D0..D7) ——A3区:JP41B4区:JP52(IN0..7) ——F4区:JP27(1..8)D3区:CS、A0、A1 ——A3区:CS1、A0、A1D3区:PC0、PC1 ——F5区:KL1、KL2D3区:JP20、B、C ——F5区:A、B、C2、运行程序3、实验开始前,保证单脉冲开关给8086低电平;运行程序;向下拨动开关(触发中断),立即向上拨动开关,产生一个“”,观察结果,数码管上显示的次数与拨动开关次数是否对应。
五、实验代码EXTRN InitKeyDisplay:NEAR, Display8:NEAR_STACK SEGMENT STACKDW 100 DUP(?)_STACK ENDS_DATA SEGMENT WORD PUBLIC 'DATA'BUFFER DB 8 DUP(?)Counter DB ?ReDisplayFlag DB 0_DATA ENDSCODE SEGMENTSTART PROC NEARASSUME CS:CODE, DS:_DATA, SS:_STACKMOV AX,_DATAMOV DS,AXMOV ES,AXNOPCALL InitKeyDisplay ;对键盘、数码管控制器8255初始化CALL WriIntverMOV Counter,0 ;中断次数MOV ReDisplayFlag,1 ;需要显示STI ;开中断START1: LEA SI,BufferCALL Display8CMP ReDisplayFlag,0JZ START1CALL LedDisplayMOV ReDisplayFlag,0JMP START1WriIntver PROC NEARPUSH ESMOV AX,0MOV ES,AXMOV DI,20HLEA AX,INT_0STOSWMOV AX,CSSTOSWPOP ESRETWriIntver ENDPLedDisplay PROC NEARMOV AL,CounterMOV AH,ALAND AL,0FHMOV Buffer,ALAND AH,0F0HROR AH,4MOV Buffer + 1,AHMOV Buffer + 2,10H ;高六位不需要显示MOV Buffer + 3,10HMOV Buffer + 4,10HMOV Buffer + 5,10HMOV Buffer + 6,10HMOV Buffer + 7,10HRETLedDisplay ENDPINT_0: PUSH DXPUSH AXMOV AL,CounterADD AL,1DAAMOV Counter,ALMOV ReDisplayFlag,1CALL LedDisplayDELAY: PUSH BXPUSH CXPUSH DIPUSH SIMOV CX,20DELAY1: LEA SI,BufferCALL Display8loop DELAY1POP SIPOP DIPOP CXPOP BXPOP AX六、实验思考题1.绘制本实验的详细实验电路图?微机原理上机实验(十二)实验报告实验十二:步进电机实验一、实验目的1、了解步进电机的基本原理,掌握步进电机的转动编程方法2、了解影响电机转速的因素有那些二、实验内容编写程序:使用F5区的键盘控制步进电机的正反转、调节转速,连续转动或转动指定步数;将相应的数据显示在F5区的数码管上。

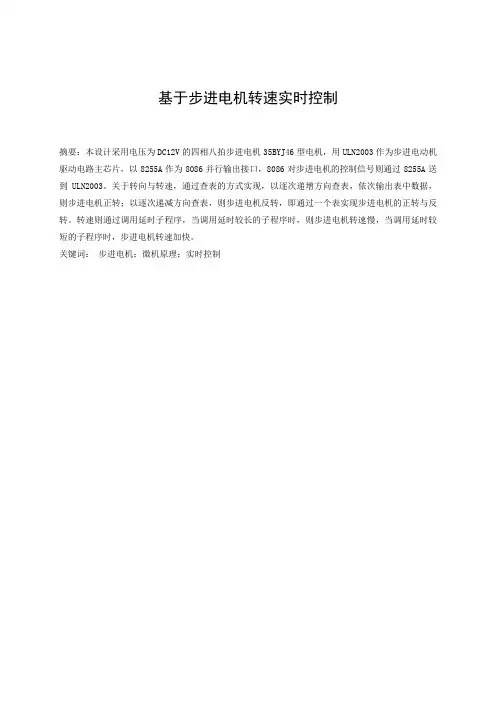

基于步进电机转速实时控制摘要:本设计采用电压为DC12V的四相八拍步进电机35BYJ46型电机,用ULN2003作为步进电动机驱动电路主芯片,以8255A作为8086并行输出接口,8086对步进电机的控制信号则通过8255A送到ULN2003。
关于转向与转速,通过查表的方式实现,以逐次递增方向查表,依次输出表中数据,则步进电机正转;以逐次递减方向查表,则步进电机反转,即通过一个表实现步进电机的正转与反转。
转速则通过调用延时子程序,当调用延时较长的子程序时,则步进电机转速慢,当调用延时较短的子程序时,步进电机转速加快。
关键词:步进电机;微机原理;实时控制目录第1章引言 (3)1.1 背景 (3)1.2 选题的目的和意义 (3)1.3 本课程设计的主要内容 (3)第2章部件电机转速实时控制 (4)2.1 设计方案 (4)2.2 硬件系统基本原理 (4)2.2.1 系统硬件子系统的构成 (4)2.2.2 步进电机工作原理以及与8255接口的关系 (5)2.2.3 工作原理 (5)2.3 软件框图及设计思想 (7)第3章芯片使用 (10)3.1 8255A简介 (10)3.2 8255A的工作方式选择 (10)3.4 74LS138译码芯片简介 (11)第4章总结 (12)参考文献 (13)附录程序清单 (14)第1章引言1.1 背景传统电动机作为机电能量转换装置,在人类的生产和生活进入电气化过程中起着关键的作用。
当传统电动机的功能已不能满足工厂自动化和办公自动化等各种运动控制系统要求的时候,一系列新的具备控制功能的电动机系统便诞生了。
其中应用十分广泛的一类,便是步进电动机。
步进电机是一种执行机构,它能将电脉冲转化为角位移。
当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(及步进角)。
可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。
一、实验目的1. 熟悉步进电机的工作原理和特性。
2. 掌握通过微机控制步进电机的基本方法。
3. 了解步进电机在微机控制下的应用。
二、实验原理步进电机是一种将电脉冲信号转换为角位移或线位移的电机,其特点是步进角固定,控制精度高,响应速度快。
步进电机的工作原理是:当给步进电机输入一定频率的脉冲信号时,电机就会以一定的步进角进行旋转。
步进电机的控制方式主要有以下几种:1. 单相控制:将步进电机绕组分为A、B、C、D四相,每相依次通电,实现电机的旋转。
2. 双相控制:将步进电机绕组分为A、B两相,通过改变A、B两相的通电顺序,实现电机的旋转。
3. 四相控制:将步进电机绕组分为A、B、C、D四相,通过改变A、B、C、D四相的通电顺序,实现电机的旋转。
三、实验设备1. 微机:一台2. 步进电机驱动器:一台3. 步进电机:一台4. 编程软件:例如Keil、IAR等5. 连接线:若干四、实验内容1. 步进电机基本特性测试(1)观察步进电机在不同脉冲频率下的转动情况。
(2)观察步进电机在不同脉冲数下的转动角度。
2. 步进电机单相控制(1)编写程序,实现步进电机单相控制。
(2)测试步进电机单相控制下的转动情况。
3. 步进电机双相控制(1)编写程序,实现步进电机双相控制。
(2)测试步进电机双相控制下的转动情况。
4. 步进电机四相控制(1)编写程序,实现步进电机四相控制。
(2)测试步进电机四相控制下的转动情况。
5. 步进电机转速控制(1)编写程序,实现步进电机转速控制。
(2)测试步进电机在不同转速下的转动情况。
6. 步进电机转向控制(1)编写程序,实现步进电机转向控制。
(2)测试步进电机正转和反转的情况。
五、实验步骤1. 连接步进电机驱动器和步进电机。
2. 在微机上编写程序,实现步进电机的基本控制。
3. 编写程序,实现步进电机单相、双相、四相控制。
4. 编写程序,实现步进电机转速和转向控制。
5. 运行程序,观察步进电机的转动情况。
微型计算机原理步进电机实验一、实验目的掌握步进电机的基本工作原理和控制方法,理解步进电机与微型计算机的接口原理。
二、实验器材1.电脑2.步进电机3.驱动器电路板4.接口电缆5.实验面包板6.杜邦线7.电源三、实验步骤1.搭建电路连接:将步进电机与驱动器电路板连接,然后将驱动器电路板与微型计算机的接口电缆连接。
2.编写控制程序:使用任何一种编程语言,编写通过微型计算机控制步进电机的程序。
3.载入程序:将编写好的控制程序载入微型计算机。
4.运行程序:执行控制程序,观察步进电机的运动情况。
四、实验内容1.观察步进电机是否正常运转。
2.改变控制程序中的参数,例如步进角度和转速,观察步进电机的运动情况。
3.尝试通过控制程序改变步进电机的运动方向。
4.尝试同时控制多个步进电机。
五、实验原理步进电机是一种能够按照指令进行旋转的电机。
它可以精确控制转动角度和转速,适用于需要精确定位的应用场景。
步进电机的控制通常使用驱动器来实现。
驱动器接受来自微型计算机的指令,然后根据指令来控制步进电机的转动。
步进电机的控制方法有多种,常见的有脉冲信号控制方法和磁场控制方法。
脉冲信号控制方法是通过给步进电机的控制端口发送不同的脉冲信号来实现转动控制;磁场控制方法是通过改变电磁铁的磁场来使步进电机转动。
在本实验中,我们使用脉冲信号控制方法来控制步进电机。
步进电机的转动是按照一定的角度来进行的,这个角度叫做步角。
步进电机通常有两种类型:单圈步进电机和多圈步进电机,它们的步角不同。
每接收到一个脉冲信号,步进电机就会转动一定的步角。
驱动器电路板通常有多个控制端口,用来接收控制信号。
控制信号可以是高电平或低电平的脉冲信号,通过给这些控制端口发送不同的脉冲信号,就可以控制步进电机的转动方向和转动步数。
六、实验问题与解答1.为什么要使用驱动器来控制步进电机?答:步进电机的控制需要精确的脉冲信号来实现转动控制,而微型计算机无法直接提供这种精确的信号。
一、实验目的1. 了解步进电机的工作原理,掌握其控制方式和调速方法。
2. 学习使用微机对步进电机进行控制,提高微机应用能力。
3. 培养实验操作和数据分析能力。
二、实验设备及器件1. 微机一台2. 步进电机驱动器一台3. 步进电机一台4. 电源一个5. 连接导线若干三、实验原理步进电机是一种将电脉冲信号转换为角位移或线位移的电机,具有定位精度高、响应速度快、控制简单等优点。
步进电机的工作原理是利用电机的磁极与定子磁极之间的磁力相互作用,通过控制脉冲信号的输入,使电机产生相应的角位移。
步进电机的控制方式主要有以下几种:1. 单拍控制:每输入一个脉冲信号,电机转动一个步距角。
2. 双拍控制:每输入两个脉冲信号,电机转动一个步距角。
3. 四拍控制:每输入四个脉冲信号,电机转动一个步距角。
步进电机的调速方法主要有以下几种:1. 脉冲频率调速:通过改变脉冲信号的频率,实现电机转速的调节。
2. 脉冲宽度调速:通过改变脉冲信号的宽度,实现电机转速的调节。
3. 脉冲分配调速:通过改变脉冲信号的分配方式,实现电机转速的调节。
四、实验步骤1. 将步进电机驱动器连接到微机,确保连接正确。
2. 将步进电机连接到驱动器,确保连接牢固。
3. 将电源连接到驱动器,确保电源电压符合要求。
4. 编写程序,实现步进电机的控制功能。
5. 调试程序,观察步进电机的转动情况。
6. 分析实验结果,总结实验经验。
五、实验程序以下是一个简单的步进电机控制程序,实现单拍控制方式:```c#include <reg51.h>#define STEP_PIN P2 // 定义步进电机控制端口void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 123; j++);}void main() {while (1) {STEP_PIN = 0x01; // 输入第一个脉冲信号delay(100); // 延时STEP_PIN = 0x00; // 清除脉冲信号delay(100); // 延时}}```六、实验结果与分析1. 在实验过程中,通过改变脉冲信号的频率,实现了步进电机的调速。
河北科技大学课程设计报告学生姓名:学号:专业班级:课程名称:学年学期: 2 0 —2 0 学年第学期指导教师:2 0 年月课程设计成绩评定表目录一、设计题目……………………………………………………………….二、设计目的……………………………………………………………….三、设计原理及方案……………………………………………………….四、实现方法……………………………………………………………….五、实施结果……………………………………………………………….六、改进意见及建议……………………………………………………….七、设计体会……………………………………………………………….、一、设计题目编程实现步进电机的控制二、设计目的1.了解步进电机控制的基本原理2.掌握控制步进电机转动的编程方法3.了解8086控制外部设备的常用电路4.掌握8255的使用方法三、设计原理及方案设计原理步进电机驱动原理是通过对每相线圈中的电流的顺序切换实验中的步进电机有四相线圈,每次有二相线圈有电流,有电流的相顺序变化,来使电机作步进式旋转;驱动电路由脉冲信号来控制,所以调节脉冲信号的频率便可改变步进电机的转速;利用 8255对四相步进电机进行控制;当对步进电机施加一系列连续不断的控制脉冲时,它可以连续不断地转动;每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次,也就对应转子转过一定的角度一个步距角;当通电状态的改变完成一个循环时,转子转过一个齿距;四相步进电机可以在不同的通电方式下运行,常见的通电方式有单单相绕组通电四拍A-B-C-D-A…,双双相绕组通电四拍AB-BC-CD-DA-AB…,八拍A-AB-B-BC-C-CD-D-DA-A…等;通过编程对8255的输出进行控制,使输出按照相序表给驱动电路供电,则步进电机的输入也和相序表一致,这样步进电机就可以正向转动或反向转动;硬件连接图四.实现方法.步进电机控制程序流图.程序代码ASTEPEQU01H BSTEPEQU02H CSTEPEQU04H DSTEPEQU08H CODESEGMENT ASSUMECS:CODESTART:MOVDX,8003H;8255控制口地址MOVAL,82H;PA口输出,B口输入OUTDX,AL;写控制字K0:MOVDX,8000H;PA口地址MOVAL,0;输出低电平OUTDX,AL;电机停止转动MOVDX,8001H;PB口地址INAL,DX;读开关状态TESTAL,01H;PB0位K0=0吗JNZK1;不是零转K1JMPSTEP8;是零转单/双八拍工作方式K1:INAL,DX;读开关状态TESTAL,02H;PB1位K1=0吗JNZK2;不是零转K2JMPSTEP4;是零转双四拍工作方式K2:INAL,DX;读开关状态TESTAL,04H;PB2位K2=0吗JZSTEP41;是零转单四拍反转工作方式JMPK0;循环;单/双八拍工作方式:A→AB→B→BC→C→CD→D→DA→A STEP8:MOVBX,9000H;设置初始延时时间MOVDX,8000H;PA口地址MOVAL,ASTEPOUTDX,ALCALLDELAYMOVAL,ASTEP+BSTEPOUTDX,ALCALLDELAYMOVAL,BSTEPOUTDX,ALCALLDELAYMOVAL,BSTEP+CSTEPOUTDX,ALCALLDELAYMOVAL,CSTEPOUTDX,ALCALLDELAYMOVAL,CSTEP+DSTEPOUTDX,ALCALLDELAYMOVAL,DSTEPOUTDX,ALCALLDELAYMOVAL,DSTEP+ASTEPOUTDX,ALCALLDELAYJMPK0;双四拍工作方式:AB→BC→CD→DA→AB STEP4:MOVBX,5000H;设置延时时间MOVDX,8000H;PA口地址MOVAL,ASTEP+BSTEP;PA0PA1AB相输出高电平OUTDX,ALCALLDELAY;调延时MOVAL,BSTEP+CSTEP;BC输出高电平OUTDX,ALCALLDELAY;调延时MOVAL,CSTEP+DSTEP;CD输出高电平OUTDX,ALCALLDELAY;调延时MOVAL,DSTEP+ASTEP;DA输出高电平OUTDX,ALCALLDELAY;调延时JMPK0;单四拍反转工作方式:D→C→B→A→D STEP41:MOVBX,1000H;设置延时时间MOVDX,8000H;PA口地址MOVAL,DSTEP;D输出高电平OUTDX,ALCALLDELAY;调延时MOVAL,CSTEP;C输出高电平OUTDX,ALCALLDELAY;调延时MOVAL,BSTEP;B;输出高电平OUTDX,ALCALLDELAY;调延时MOVAL,ASTEP;A输出高电平OUTDX,ALCALLDELAY;调延时JMPK0DELAYPROCNEAR;延时子程序PUSHCXMOVCX,BXDD1:NOPLOOPDD1POPCXRETDELAYENDP;延时子程序结束CODEENDS;代码段结束ENDSTART五.实施结果.操作步骤1、硬件测试WINXP步进电机2、在硬件测试通过后,要注意三个相一致1PNP地址和数据段中的端口地址;2控制字和接线;3代码段中的端口地址和接线;3、把程序代码烧进写实验箱中.运行结果1K0扳下表示启动,步进电机转动;K0扳下表示停止,步进电机停止;2K1扳下表示顺时针转,速度慢;3K2扳下表示逆时针,即倒转,速度快;六.改进意见及建议程序设计没有实现加速和减速,在步进电机的转动函数里,每次循环都改变延时的大小即可实现变速;延时时间依次变长则步进电机减速,延时时间依次变短则步进电机加速;再配合开关即可实现加速减速的任意控制;七.设计体会这次做的实验是一个比较综合的实验,实验中主要是微机原理的编程,但还涉及到步进电机的有关知识以及一些专业基础课的知识,所以要做好这次实验我们需要做的有很多;首先,在查找资料的过程中,我更加理解了8255在微型计算机中的重要作用,理解了8255的基本的编程结构和基本控制字的设计方法,也锻炼了自己的动手能力和创新意识;其次,在编写汇编程序过程中,由于早先对汇编语言学习的不扎实,我们遇到了很大的困难,但是随着对问题理解的逐渐深入,这些问题最终都一一化解了;通过这次步进电机控制代码的编写,让我有了一个更深刻的认识:要想写好汇编语言的程序,必须认真对待代码的每一个细节,还必须熟练的掌握debug命令,这对程序的调试是非常重要的;在这个过程中,不仅提高了实际动手操作能力,培养了治学严谨的态度,激发了我学习此专业课程的兴趣,而且让我们深刻的体验到理论知识与实践经验的密切联系,要成为一个高技术人才,必须理论与实践两手都要硬;在设计时,对不同方案的构思、分析、比较到最后的方案确定,这些工作,可以增强了我们分析、解决问题的能力,培养了我们的创新意识;。
学号:0120911360218课程设计题目步进电机学院自动化学院专业自动化班级自动化0902班姓名指导教师徐小强2012 年 1 月12 日课程设计任务书学生姓名:专业班级:自动化0902指导教师:徐小强工作单位:自动化学院题目:步进电机初始条件:用汇编语言设计一个步进电机的控制,在Proteus仿真环境下完成,功能上实现步进电机的基本功能。
要求完成的主要任务:(包括课程设计工作量及其技术要求,以及说明书撰写等具体要求)1. 通过键盘控制步进电机的启动和停止,正转和反转;2. 编制完整的程序并调试;3.撰写符合学校要求的课程设计说明书,内容包括:摘要、目录、正文、参考文献、附录(程序清单)。
正文部分包括:设计任务及要求、方案比较及论证、软件设计说明(软件思想,流程,源程序设计及说明等)、程序调试说明和结果分析、课程设计收获及心得体会。
时间安排:1. 1月04日----1月05日查阅资料及方案设计2.1月06日----1月08日编程3.1月09日----1月10日调试程序4.1月11日----1月12日撰写课程设计报告5.1月13日上午准备答辩,下午正式答辩指导教师签名:年月日系主任(或责任教师)签名:年月日摘要步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
其种类比较多,分为机电式、磁电式及直线式三种基本类型。
磁电式步进电动机主要有永磁式、反应式和永磁感应子式3种形式。
它主要用于数字控制系统中,精度高,且运行可靠。
步进电动机目前已广泛地应用于数字控制系统中,如数模转换装置、数控机床、计算机外围设备、自动记录仪、钟表等之中,另外在工业自动化生产线、印刷设备等中亦有应用。
因此可知,步进电机在现代控制领域中起着非常重要的作用。
本次设计中,要求使用8086CPU作为主控制器,通过与外部接口芯片的配合工作,以实现控制步进电机的启动、停止、正转、反转等功能。
设计要求为,通过编写正确的汇编程序,并使用仿真软件PROTEUS进行该控制系统的仿真。
微机原理步进电机控制微机原理步进电机控制实验报告实验步进电机控制⼀、实验内容l、⽤8255的PA0,PA3输出脉冲信号,驱动步进电机转动,通过键盘设定来控制步进电机正转、反转、停⽌。
2、实验预备知识,步进电机驱动原理是通过对它每相线圈中的电流的顺序切换来使电机作步进式旋转。
驱动电路由脉冲信号来控制,所以调节脉冲信号的频率便可改变步进电机的转速,⽤微电脑控制步进电机最适合。
⼆、实验步骤1、在系统处于命令提⽰符“P.”态下,按SCAL键。
2、按图6,9连好实验线路图,8255的PA0,PA3依次连到HA-HD插孔。
3、运⾏实验程序。
在系统处于命令提⽰符“P.”态下,输⼊1630,按EXEC键,显⽰BJ?,按“1”键正转;按“2”键反转;按“3”停⽌。
4、观察步进电机转动情况。
三、实验原理图, 实验接线图:四(实验程序清单CODE SEGMENT ;BJ.ASM ASSUME CS: CODE IOCONPT EQU 0FF2BH IOBPT EQU 0FF29H IOAPT EQU 0FF28HPA EQU 0FF20H ;字位⼝PB EQU 0FF21H ;字形⼝PC EQU 0FF22H ;键⼊⼝ORG 1630HSTART: JMP START0 BUF DB ?,?,?,?,?,? KZ DB ?ltime db ?lkey db ?data1:db0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h,80h,90h,88h,83h,0c6h,0a1h db86h,8eh,0ffh,0ch,89h,0deh,0c7h,8ch,0f3h,0bfh,8FH,0F1HSTART0: CALL BUF1 ;写显⽰缓冲区初值MOV AL,88H ;MOV DX,IOCONPTOUT DX,AL ;写命令字redikey: call dispkey ;调⽤显⽰键扫cmp KZ,01h ;是1键正转JZ ZZcmp KZ,02h ;是2键反转JZ STXJMP REDIKEY ;继续读键JMP ST ;转停⽌ STX:ZZ: CALL BUFZ ;显⽰正转值ZZ1: MOV DX,IOAPT ;PA⼝MOV AL,03H ;MOV DX,IOAPTOUT DX,AL ;驱动步进电机,A.B两相CALL DELPZ ;延时,读键MOV AL,06HMOV DX,IOAPTOUT DX,AL ;驱动步进电机,A.d两相CALL DELPZ MOV AL,0CHMOV DX,IOAPTOUT DX,AL ;驱动步进电机,C.D两相CALL DELPZ MOV AL,09H ;驱动步进电机,B.C两相MOV DX,IOAPT OUT DX,ALCALL DELPZMOV AL,03HMOV DX,IOAPTOUT DX,ALCALL DELPZMOV AL,06HMOV DX,IOAPTOUT DX,ALCALL DELPZMOV AL,0CHMOV DX,IOAPTOUT DX,ALCALL DELPZMOV AL,09HMOV DX,IOAPTOUT DX,AL;------------------------- FZ: CALL BUFF ;反转⼊⼝FZ1: MOV DX,IOAPTMOV AL,0CHOUT DX,ALCALL DELPFMOV AL,06HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV DX,IOAPTMOV AL,03HOUT DX,ALCALL DELPFMOV AL,09HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,0CHMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,06HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,03HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,09HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,00HOUT DX,ALST1: call dispkey cmp KZ,01hJZ ZZMONcmp KZ,02hJZ FZMONJMP ST1delpZ: mov cx,02h con1: push cx CALL dispkey pop cxcmp KZ,02hJZ FZMONcmp KZ,03hJZ STMONloop con1RETdelpF: mov cx,02h con2: push cx CALL dispkey pop cxcmp KZ,01hJZ ZZMONcmp KZ,03hJZ STMONloop con2RETZZMON: POP CXJMP ZZFZMON: POP CXJMP FZSTMON: POP CXJMP ST;-------------------------dispkey: call disp ;键盘显⽰⼦程序,见前注释call key mov ah,al ;newkeymov bl,ltime ;ltimemov dx,PA ;0ff21hout dx,alcmp ah,bhmov bh,ah ;bh=new keymov ah,bl ;al=timejz disk4mov bl,88hmov ah,88hdisk4: dec ahcmp ah,82hjz disk6cmp ah,0ehjz disk6cmp ah,00hjz disk5mov ah,20hdec bljmp disk7disk5: mov ah,0fhdisk6: mov bl,ahmov ah,bhdisk7: mov ltime,blmov lkey,bhmov KZ,bhmov al,ahretkey: mov al,0ffh ;键扫⼦程序mov dx,PB out dx,almov bl,00hmov ah,0fehmov cx,08hkey1: mov al,ahmov dx,PAmov ah,alnopnopnopnopnopnopmov dx,PCin al,dxnot alnopnopand al,0fhjnz key2inc blloop key1jmp nkeykey2: test al,01h je key3 mov al,00hjmp key6key3: test al,02h je key4 mov al,08hjmp key6key4: test al,04h je key5 mov al,10hjmp key6key5: test al,08hje nkeymov al,18hkey6: add al,blcmp al,10hjnc fkeymov bl,almov al,[bx+si]retnkey: mov al,20h fkey: retdata2: db 07h,04h,08h,05h,09h,06h,0ah,0bh DB 01h,00h,02h,0fh,03h,0eh,0ch,0dh DISP: MOV AL,0FFH ;显⽰⼦程序 ,5ms MOV DX,PAOUT DX,ALMOV CL,0DFH ;20HMOV BX,OFFSET BUF DIS1: MOV AL,[BX]MOV AH,00HPUSH BXMOV BX,OFFSET DATA1ADD BX,AXMOV AL,[BX]POP BXMOV DX,PBOUT DX,ALMOV AL,CLMOV DX,PAOUT DX,ALPUSH CXDIS2: MOV CX,0a0HLOOP $POP CXCMP CL,0FEHJZ LX1INC BXROR CL,1JMP DIS1LX1: MOV AL,0FFHMOV DX,PBOUT DX,ALRETBUF1: MOV BUF,0BH ;写”BJ----” MOV BUF+1,019HMOV BUF+4,17HMOV BUF+5,17HRETBUFZ: MOV BUF,0BH ;写”BJ---F” MOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,17HMOV BUF+5,0FHRETBUFF: MOV BUF,0BH ;写”BJ---r” MOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,17HMOV BUF+5,18HRETBUFS: MOV BUF,0BH ;写”BJ---S” MOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,17HMOV BUF+5,05HRETCODE ENDSEND START五、实验总结1、通过实验进⼀步了解8086的使⽤,学习汇编语⾔编程⽅法及调试技巧。
步进电机实验微机原理步进电机是一种特殊类型的电动机,可以将输入的电信号转化为机械运动。
它具有先进的控制技术和广泛的应用领域,特别是在微机控制系统中。
本文将介绍步进电机的原理和在微机控制系统中的实验。
步进电机的原理是利用电磁场的磁力作用产生力矩,从而使电机转动。
步进电机是依靠控制电机驱动器对电机的每一个步进角度进行控制,从而实现精确的定位和运动控制。
步进电机通常由一个转子和一个定子组成。
转子是由一系列的磁极组成,而定子则是由一对电磁线圈组成,称为相。
根据电磁线圈的激励方式,步进电机可以分为单相和双相两种。
通过对不同相的激励,可以实现电机转动和定位控制。
在微机控制系统中,步进电机通常与微控制器或PLC(可编程逻辑控制器)等设备相结合,通过输出脉冲信号来控制电机的运动。
为了实现步进电机的精确定位和运动控制,需要将运动要求转化为脉冲信号,并通过控制器将脉冲信号发送给电机驱动器。
电机驱动器接收到脉冲信号后,根据脉冲信号的频率和方向来控制电机转动的角度和速度。
步进电机实验可以通过搭建简单的电路和编程控制来实现。
首先,需要选购适当的步进电机、电机驱动器和微控制器等设备。
然后,将步进电机和电机驱动器连接起来,确保电路正确连接,并通过编程控制器来控制电机的运动。
在步进电机实验中,可以进行一些常见的实验项目,如定向旋转、正反转、加减速运动等。
为了能够准确控制电机的运动,需要设置合适的脉冲频率和方向。
脉冲频率决定了电机的转速,而脉冲方向决定了电机的转动方向。
通过不同的脉冲频率和方向组合,可以实现各种精确的运动控制。
除了基本的实验项目,还可以根据实际需求进行更复杂的步进电机实验。
例如,可以将步进电机与传感器相结合,实现闭环控制。
通过读取传感器的反馈信号,可以实现电机的位置闭环控制,从而实现更高精度的运动控制。
此外,还可以通过与其他设备的联动控制,实现更复杂的自动化系统。
步进电机实验微机原理实验旨在通过搭建实际电路和编程控制来了解步进电机的工作原理和应用。
微机步进电机实验报告微机步进电机实验报告引言:微机步进电机是一种常见的电动机,其特点是精准的定位和控制能力。
本实验旨在通过对微机步进电机的实际操作和观察,了解其工作原理和应用。
一、实验目的本实验的主要目的是:1. 了解微机步进电机的基本工作原理;2. 学习使用微机控制器对步进电机进行控制;3. 掌握步进电机的定位和旋转控制技术。
二、实验器材和原理1. 实验器材:- 微机步进电机;- 微机控制器;- 电源;- 连接线。
2. 实验原理:微机步进电机是一种定位精度高、控制简单的电动机。
它通过控制电流的方式,使电机按一定步进角度旋转。
步进电机的转子由若干个磁极组成,通过逐个激励磁极,可以实现转子的精确定位和旋转。
三、实验步骤1. 连接电路:将微机步进电机与微机控制器连接,并接通电源。
2. 编写控制程序:使用编程软件编写控制程序,设定步进电机的旋转角度和速度。
3. 运行程序:将编写好的程序下载到微机控制器中,并运行程序,观察步进电机的运动。
四、实验结果与分析在实验中,我们成功地控制了微机步进电机的旋转。
通过调整程序中的参数,我们可以控制步进电机的旋转角度和速度。
实验结果表明,微机步进电机具有较高的定位精度和控制能力。
五、实验总结通过本次实验,我们深入了解了微机步进电机的工作原理和控制技术。
步进电机作为一种常见的电动机,广泛应用于各种自动化设备中。
掌握步进电机的原理和控制方法,对于我们今后的工程实践具有重要意义。
六、实验心得本次实验让我对微机步进电机有了更深入的认识。
通过亲自操作和观察,我对步进电机的工作原理和控制方法有了更直观的理解。
同时,实验过程中也遇到了一些问题,但通过自己的努力和与同学的讨论,最终取得了良好的实验结果。
七、改进方向在今后的实验中,我们可以进一步探索微机步进电机的应用领域,尝试更复杂的控制方法和算法,提高步进电机的运动精度和效率。
同时,我们也应加强对电机控制技术的学习,为今后的工程实践做好准备。
微型步进电机是一种将电能转换为精确的机械运动的电机。
它通过控制电机的转动角度和转动速度来实现精确的位置控制。
微型步进电机广泛应用于各种精密控制场合,如打印机、扫描仪、机器人、医疗设备等。
微型步进电机的原理主要包括以下几个步骤:
1.定子:微型步进电机的定子通常是由多对磁极组成,这些磁极交替排列,形成磁场。
2.转子:转子由软磁材料制成,上面有多个齿或凸起,这些齿与定子的磁极相对应。
3.绕组:转子内部有绕组,当电流通过这些绕组时,会在转子周围产生磁场。
4.磁场相互作用:定子的磁场与转子的磁场相互作用,根据电磁感应原理,转子会在磁场的作用下旋转。
5.步进控制:通过控制绕组中电流的通断和方向,可以精确控制转子的旋转角度和速度。
6.步进角:步进电机的步进角是指转子每次旋转的角度,通常为1.8度、3.6度、
7.2度等,不同的步进角对应不同的型号。
7.细分驱动:为了提高步进电机的精度,可以采用细分驱动技术,即将一个步进角细分为更小的角度,从而实现更精确的控制。
微型步进电机的优点包括:
1.高精度:可以实现精确的位置控制。
2.低速运行:在低速下也能保持稳定的性能。
3.响应快:能够快速启动和停止。
4.控制简单:通过简单的数字信号控制即可实现精确控制。
微型步进电机的缺点包括:
1.扭矩小:与直流电机相比,步进电机的扭矩较小。
2.易失步:在高速或负载变化时,可能会出现失步现象。
微型步进电机的设计和选择需要根据具体的应用需求来确定,包括所需的步进角、扭矩、速度、尺寸和成本等因素。
华北科技学院计算机系综合性实验
实验报

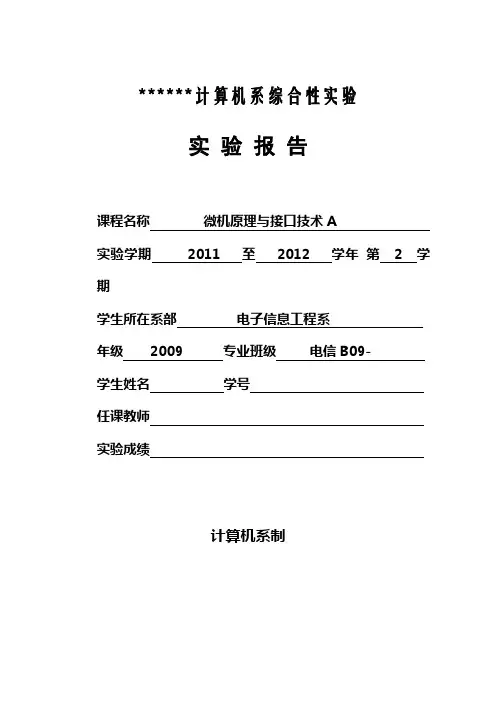

《微机原理与接口技术A》课程综合性实验报告
图1
汇编源程序(部分,多了发不出来)
P55A EQU 288H ;8255 A PORT OUTPUT P55C EQU 28AH ;8255 C PORT INPUT
P55CTL EQU 28BH ;8255 COUTRL PORT stack segment stack
stack ends
DATA SEGMENT
BUF DB 0
......
START: MOV AX,CS
MOV DS,AX
MOV AX,DATA
MOV DS,AX
MOV DX,OFFSET MES
MOV AH,09
INT 21H
MOV DX,P55CTL
MOV AL,8BH
OUT DX,AL ;8255 C INPUT, A OUTPUT
MOV BUF,33H
OUT1: MOV AL,BUF
MOV DX,P55A
OUT DX,AL
push dx
MOV AH,06h
mov dl,0ffh
INT 21H ;ANY KEY PRESSED
pop dx
JE IN1
MOV AH,4CH
INT 21H
IN1: MOV DX,P55C
IN AL,DX ;INPUT SWITCH VALUE
TEST AL,01H
JNZ K0
TEST AL,02H
JNZ K1
TEST AL,04H
JNZ K2
TEST AL,08H
JNZ K3
TEST AL,10H
JNZ K4
TEST AL,20H
JNZ K5
TEST AL,40H
JNZ K6
STOP: MOV DX,P55A
MOV AL,0FFH
JMP OUT1
K0: MOV BL,10H
SAM: TEST AL,80H
步进电机原理及使用说明
步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下,电机的转速、
停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给电机加一个脉冲信号,电机
则转过一个步距角。
这一线性关系的存在,加上步进电机只有周期性的误差而无累积误差等特点。
使得在
速度、位置等控制领域用步进电机来控制变的非常的简单。
为此,51测试网在腾龙开发套件中首次引入
了步进电机技术,方便用户应用掌握。
虽然步进电机已被广泛地应用,但步进电机并不能象普通的直流电机,交流电机在常规下使用。
它必
须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事,它涉及到机
械、电机、电子及计算机等许多专业知识。
步进电机的主要特性:
1 步进电机必须加驱动才可以运转,驱动型号必须为脉冲信号,没有脉冲的时候,步进电机静止,如
果加入适当的脉冲信号,就会以一定的角度(称为步角)转动。
转动的速度和脉冲的频率成正比。
2 腾龙版步进电机的步进角度为7.5 度,一圈360 度,需要48 个脉冲完成。
3 步进电机具有瞬间启动和急速停止的优越特性。
4 改变脉冲的顺序,可以方便的改变转动的方向。
因此,目前打印机,绘图仪,机器人,等等设备都以步进电机为动力核心。
1、《单片机原理与应用》,徐泳龙等,机械工业出版社,2004
2、《单片微型机原理、应用与实验》,张友德等,复旦大学出版社,2000
3、《单片机技术实验指导书》
4、《机械设备电气与数字控制》,黄义源,中央广播电视大学出版社。
