1、输入传感器为接近开关时，只要接近开关的输出驱动力足够，漏型输入的PLC输入端就可以直接与NPN集电极开路型接近开关的输出进行连接。但是，当采用PNP集电极开路型接近开关时，由于接近开关内部输出端与0V间的电阻很大，无法提供电耦合器件所需要的驱动电流，因此需要增加“下拉电阻”。如图。增加下拉电阻后应注意，此时的PLC内部输入信号与接近开关发信状态相反，即接近开关发信时，“下拉电阻”上端为24V，光电耦合器件无电流，内部信号为“0”；未发信时，PLC内部DC24V与0V之间，通过光电耦合器件、限流电阻、“下拉电阻”经公共端COM构成电流回路，输入为“1”。
下拉电阻的阻值主要决定于PLC输入光电耦合器件的驱动电流、PLC内部输入电路的限流电阻阻值。通常情况下，其值为1.5—2KΩ，计算公式如下：
第一种公式：R≤[（Ve-0.7）/Ii]-Ri
式中：R——下拉电阻（KΩ）
Ve——输入电源电压（V）
Ii——最小输入驱动电流（mA）
Ri——PLC内部输入限流电阻（KΩ）
公式中取发光二极管的导通电压为0.7V。
第二种公式：下拉电阻≤[输入限流电阻/（最小ON电压/24V）]-输入限流电阻
2、输入传感器为接近开关时，只要接近开关的输出驱动力足够，源型输入的PLC输入端就可以直接与PNP集电极开路型接近开关的输出进行连接。相反，当采用NPN集电极开路型接近开关时，由于接近开关内部输出端与24V间的电阻很大，无法提供电耦合器件所需要的驱动电流，因此需要增加“上拉电阻”。如图。增加下拉电阻后应注意，此时的PLC内部输入信号与接近开关发信状态相反，即接近开关发信时，“上拉电阻”上端为0V，光电耦合器件无电流，内部信号为“0”；未发信时，PLC内部DC24V与0V之间，通过光电耦合器件、限流电阻、“上拉电阻”经公共端COM构成电流回路，输入为“1”。
上拉电阻的阻值主要决定于PLC输入光电耦合器件的驱动电流、PLC内部输入电路的限流电阻阻值。通常情况下，其值为1.5—2KΩ，其计算公式与下拉电阻计算公式相同。

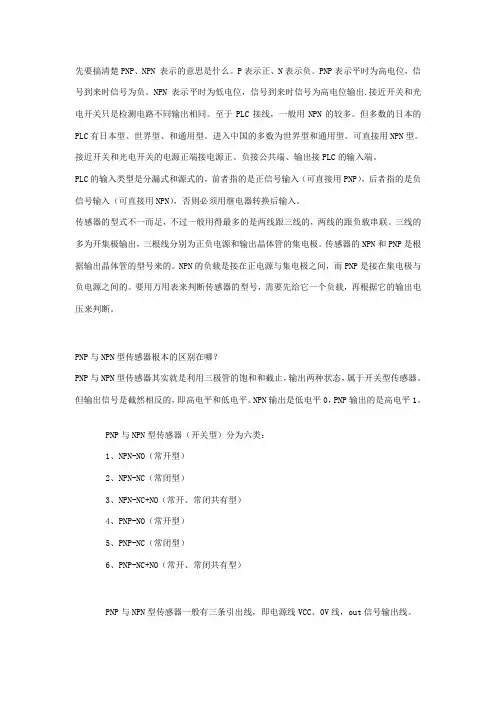

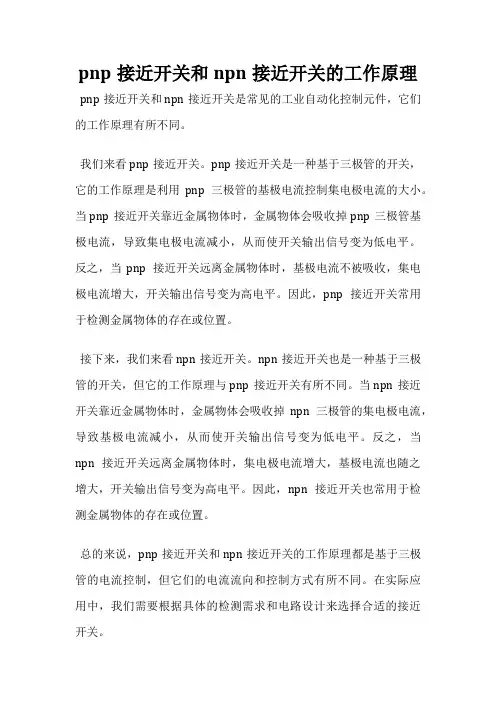

先要搞清楚PNP、NPN 表示的意思是什么。P表示正、N表示负。PNP表示平时为高电位，信号到来时信号为负。NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。至于PLC接线，一般用NPN的较多。但多数的日本的PLC有日本型、世界型、和通用型。进入中国的多数为世界型和通用型。可直接用NPN型。接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。
注意这里
PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。
传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。传感器的NPN和PNP是根据输出晶体管的型号来的。NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。
要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。
源型、漏型是指直流输入/输出PLC而言，针对的是输入点/输出点的COM端，当公共点接入负电位时，就是源型接线；接入正电位时，就是漏型接线。或者换种说法源型是高电平有效，漏型是低电平有效。
源型输入是指输入点接入直流正极有效
漏型输入是指输入点接入直流负极有效
源型输出是指输出的是直流正极
漏型输出是指输出的是直流负极。
源型与漏型的选择决定了使用那种传感器，他决定了COM端口的电压为正或是为负
Pnp npn

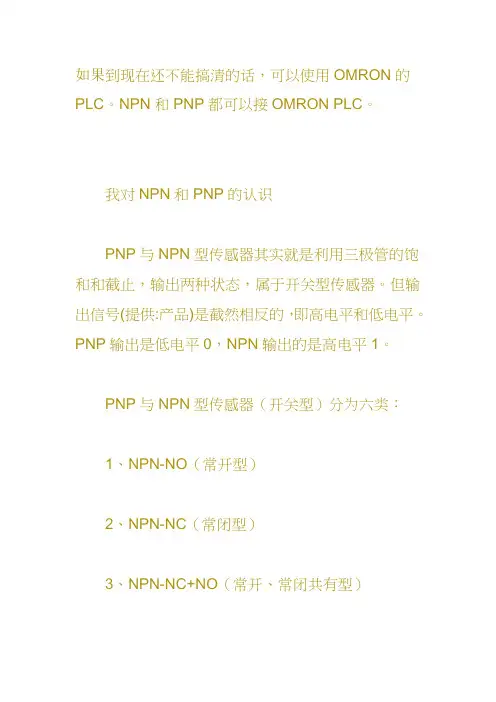

果到现在还不能搞清的话，可以使用OMRON的PLC。NPN和PNP都可以接OMRON PLC。
我对NPN和PNP的认识

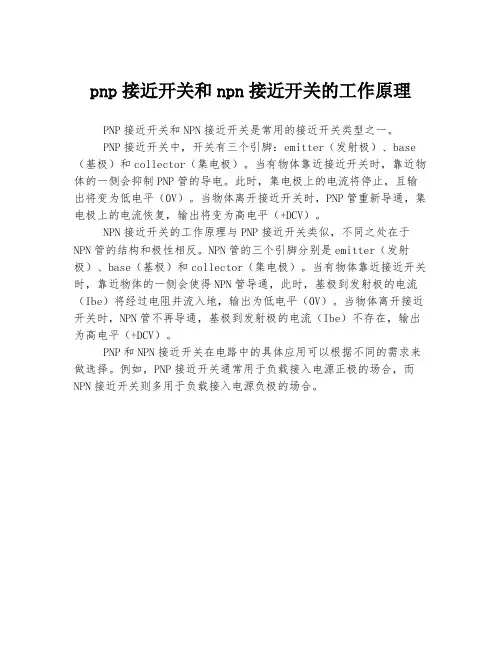

PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。但输出信号(提供:信号转发器产品)是截然相反的，即高电平和低电平。PNP输出是低电平0，NPN输出的是高电平1。

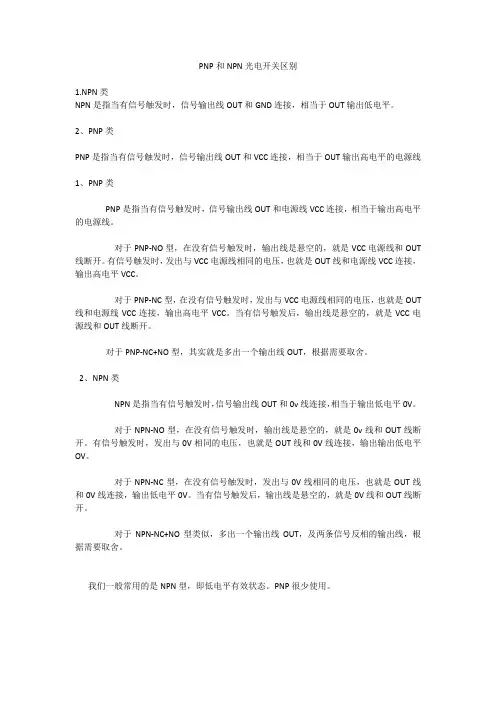

PNP与NPN型传感器（开关型）分为六类：
1、NPN-NO（常开型）
2、NPN-NC（常闭型）
3、NPN-NC+NO（常开、常闭共有型）
4、PNP-NO（常开型）
5、PNP-NC（常闭型）
6、PNP-NC+NO（常开、常闭共有型）
PNP与NPN型传感器一般有三条引出线，即电源(提供产品:报警主机电源)线VCC、0V线，out信号输出线。
1、NPN类
NPN是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。
对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。
对于NPN-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC 连接，输出高电平VCC。当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。
对于NPN-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。
2、PNP类
PNP是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov。
对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV。
对于PNP-NC型，在没有信号触发时，发出与0V线相同的电压，也就是out线和0V线连接，输出低电平0V。当有信号触发后，输出线是悬空的，就是0V线和
当输出电流适合时PNP、NPN可用于任何PLC
其实无论对于PNP或NPN输出的传感器，只要输出电流能得到PLC的要求，都可以用于任何型号的PLC机，这在于程序员如何编程而已，下面以FX-1S系列PLC来举个例子
1、FX1S要求为低电平有效。当使用N型输出传感器时，可将程序检测设为上升脉冲触发。当传感器到位时，即可正常检测并实现相应指令。
2、当选用P型时，即有输出时为高电平，此时，只要传感器输出电流能达到PLC机要求的4MA，只需将程序检测改为下升脉冲触发，当传感器输出信号时，相当于0V——24V突变，即为一个下降脉冲，此时PLC也可正常检测并实现相应指令。所实，实际上在选用传感器时，我们应该考虑的是PLC输入端子的输入电流是多少。（西门子的一般为2MA左右，而三菱FX系列为7MA左右，只要传感器拉电流或灌电流适合要求，无论是P型或N型传感器都可使用。
