《计算机网络》实验四 路由器及其基本配置实验 实验报告

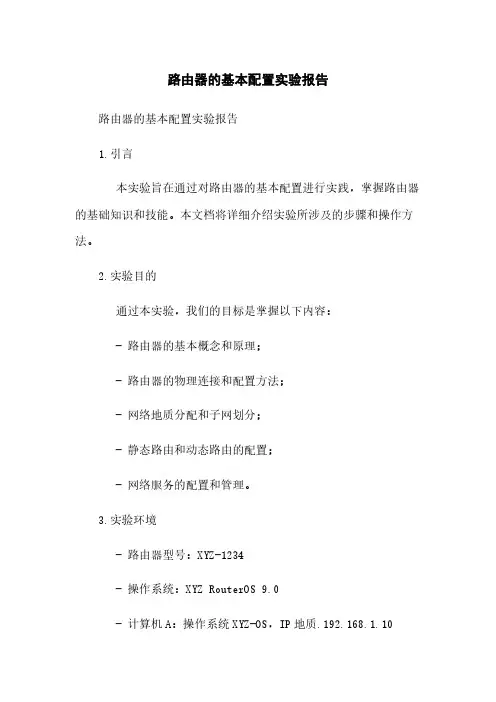

路由器的基本配置实验报告路由器的基本配置实验报告1.引言本实验旨在通过对路由器的基本配置进行实践，掌握路由器的基础知识和技能。

本文档将详细介绍实验所涉及的步骤和操作方法。

2.实验目的通过本实验，我们的目标是掌握以下内容：- 路由器的基本概念和原理；- 路由器的物理连接和配置方法；- 网络地质分配和子网划分；- 静态路由和动态路由的配置；- 网络服务的配置和管理。

3.实验环境- 路由器型号：XYZ-1234- 操作系统：XYZ RouterOS 9.0- 计算机A：操作系统XYZ-OS，IP地质.192.168.1.10- 计算机B：操作系统XYZ-OS，IP地质.192.168.2.104.实验步骤4.1 路由器的物理连接步骤：1.将路由器的LAN口与计算机A通过网线连接。

2.将路由器的WAN口与计算机B通过网线连接。

3.打开计算机A和计算机B。

4.2 路由器的基本配置步骤：1.打开浏览器，输入路由器的默认管理IP地质（例如192.168.0.1）。

2.输入默认管理员用户名和密码登录路由器管理界面。

3.进入路由器的基本配置页面，设置路由器的名称、时区、密码等基本信息。

4.设置路由器的无线网络参数，如SSID、密码等。

5.保存配置，并重新启动路由器。

4.3 网络地质分配和子网划分步骤：1.进入路由器管理界面的网络设置页面。

2.设置LAN口的IP地质和子网掩码，例如192.168.1.1/24.3.设置DHCP服务器，为LAN口的计算机分配动态IP地质。

4.设置WAN口的IP地质，获取IP地质的方式可以是静态分配或动态分配（DHCP）。

5.保存配置，并重新启动路由器。

4.4 静态路由和动态路由的配置步骤：1.进入路由器管理界面的路由设置页面。

2.配置静态路由，将特定的目的网络配置到特定的下一跳路由器。

3.配置动态路由协议，如RIP、OSPF等。

4.保存配置，并重新启动路由器。

4.5 网络服务的配置和管理步骤：1.进入路由器管理界面的服务设置页面。

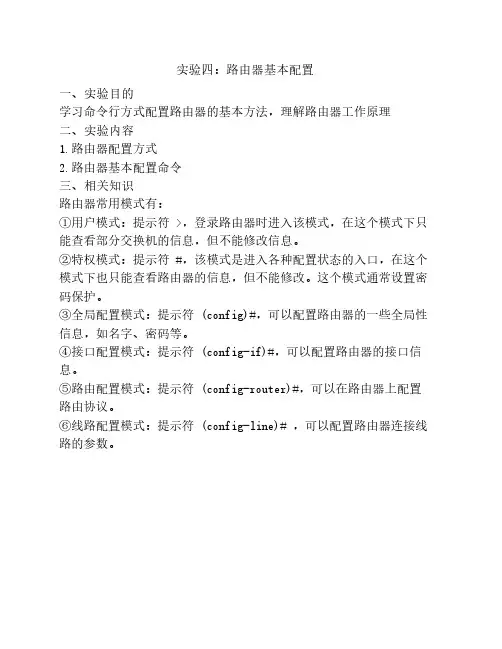

实验四：路由器基本配置一、实验目的学习命令行方式配置路由器的基本方法，理解路由器工作原理二、实验内容1.路由器配置方式2.路由器基本配置命令三、相关知识路由器常用模式有：①用户模式：提示符 >，登录路由器时进入该模式，在这个模式下只能查看部分交换机的信息，但不能修改信息。

②特权模式：提示符 #，该模式是进入各种配置状态的入口，在这个模式下也只能查看路由器的信息，但不能修改。

这个模式通常设置密码保护。

③全局配置模式：提示符 (config)#，可以配置路由器的一些全局性信息，如名字、密码等。

④接口配置模式：提示符 (config-if)#，可以配置路由器的接口信息。

⑤路由配置模式：提示符 (config-router)#，可以在路由器上配置路由协议。

⑥线路配置模式：提示符 (config-line)# ，可以配置路由器连接线路的参数。

conf t 命令是 configure terminal 命令的简写。

interface 命令中需要指明要配置的接口，如：interface e0 表示配置以太网接口e0，interface s0 表示配置串行口s0。

line 命令中需指明要配置的登录线路，如：line console 0 表示配置控制台端口0，line vty 0 4 表示配置远程登录端口0~4。

router 命令中需指明配置的协议类型，如：router rip 表示配置RIP协议。

exit 命令用于退回到上一层模式。

Ctrl+Z或end用于从深层模式直接退回特权模式。

logout 命令用于注销，结束会话。

四、实验内容1、配置路由器名字路由器的名字用于识别各路由器，默认名为Router。

假如把路由器的名字改为R1，可用以下命令：Router(config)#hostname R1R1(config)#配置后，路由器的名字会出现在命令提示符前面。

2、设置控制台口令控制台口令是用超级终端登录路由器时使用的口令。

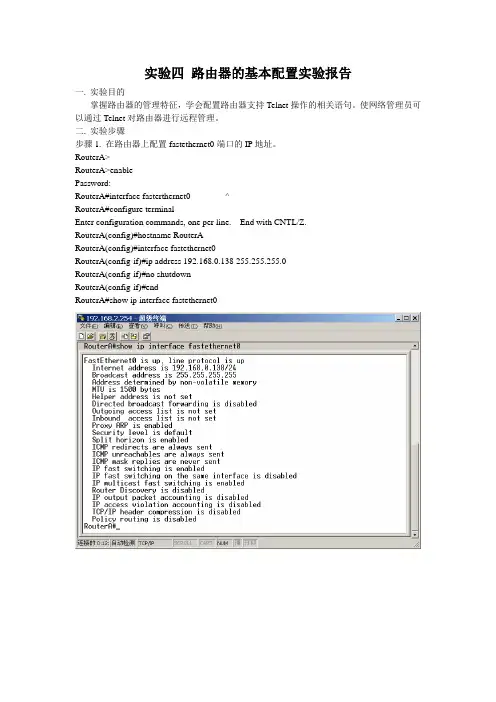

实验四路由器的基本配置实验报告一.实验目的掌握路由器的管理特征，学会配置路由器支持Telnet操作的相关语句。

使网络管理员可以通过Telnet对路由器进行远程管理。

二.实验步骤步骤1. 在路由器上配置fastethernet0端口的IP地址。

RouterA>RouterA>enablePassword:RouterA#interface fasterthernet0 ^RouterA#configure terminalEnter configuration commands, one per line. End with CNTL/Z.RouterA(config)#hostname RouterARouterA(config)#interface fastethernet0RouterA(config-if)#ip address 192.168.0.138 255.255.255.0RouterA(config-if)#no shutdownRouterA(config-if)#endRouterA#show ip interface fastethernet0步骤2.配置路由器远程登录密码。

RouterA#configure terminalEnter configuration commands, one per line. End with CNTL/Z. RouterA(config)#line vty 0 4RouterA(config-line)#loginRouterA(config-line)#password starRouterA(config-line)#end步骤3.配置路由器特权模式密码。

RouterA>enablePassword:RouterA#configure terminalEnter configuration commands, one per line. End with CNTL/Z.RouterA(config)#enable secret starThe enable secret you have chosen is the same as your enable password.This is not recommended. Re-enter the enable secret.RouterA(config)#enable password starThe enable password you have chosen is the same as your enable secret.This is not recommended. Re-enter the enable password.步骤4.保存在路由器上所做的配置。

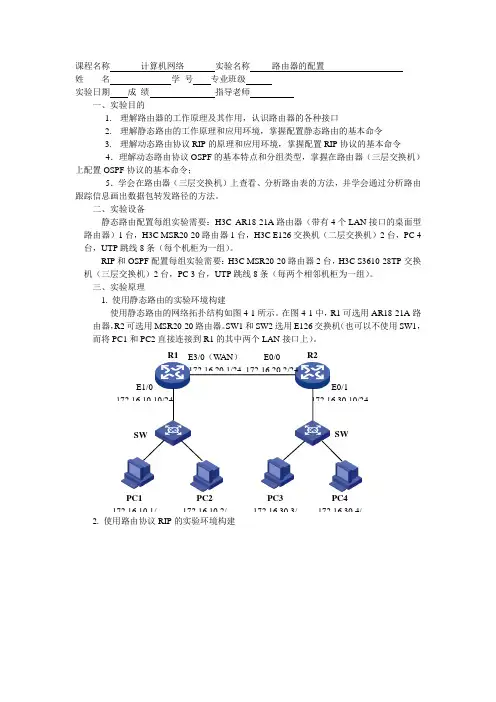

课程名称 计算机网络 实验名称 路由器的配置 姓 名 学 号 专业班级实验日期 成 绩 指导老师一、实验目的1. 理解路由器的工作原理及其作用，认识路由器的各种接口2. 理解静态路由的工作原理和应用环境，掌握配置静态路由的基本命令3. 理解动态路由协议RIP 的原理和应用环境，掌握配置RIP 协议的基本命令4．理解动态路由协议OSPF 的基本特点和分组类型，掌握在路由器（三层交换机）上配置OSPF 协议的基本命令；5．学会在路由器（三层交换机）上查看、分析路由表的方法，并学会通过分析路由跟踪信息画出数据包转发路径的方法。

二、实验设备静态路由配置每组实验需要：H3C AR18-21A 路由器（带有4个LAN 接口的桌面型路由器）1台，H3C MSR20-20路由器1台，H3C E126交换机（二层交换机）2台，PC 4台，UTP 跳线8条（每个机柜为一组）。

RIP 和OSPF 配置每组实验需要：H3C MSR20-20路由器2台，H3C S3610-28TP 交换机（三层交换机）2台，PC 3台，UTP 跳线8条（每两个相邻机柜为一组）。

三、实验原理1. 使用静态路由的实验环境构建使用静态路由的网络拓扑结构如图4-1所示。

在图4-1中，R1可选用AR18-21A 路由器，R2可选用MSR20-20路由器。

SW1和SW2选用E126交换机（也可以不使用SW1，而将PC1和PC2直接连接到R1的其中两个LAN 接口上）。

2. 使用路由协议RIP 的实验环境构建R1 R2 SW SW PC1 172.16.10.1/E0/0 172.16.20.2/24 E3/0（W AN ） 172.16.20.1/24 E0/1 172.16.30.10/24 E1/0 172.16.10.10/24 PC2 172.16.10.2/PC3 172.16.30.3/PC4172.16.30.4/使用路由协议RIP 的网络拓扑如图4-2所示。

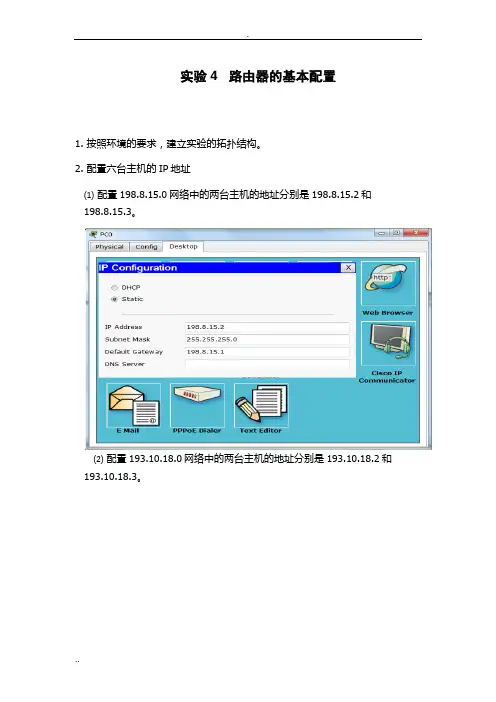

实验4 路由器的基本配置1. 按照环境的要求，建立实验的拓扑结构。

2. 配置六台主机的IP地址⑴配置198.8.15.0网络中的两台主机的地址分别是198.8.15.2和198.8.15.3。

⑵配置193.10.18.0网络中的两台主机的地址分别是193.10.18.2和193.10.18.3。

⑶配置202.7.20.0网络中的两台主机的地址分别是202.7.20.2和202.7.20.3。

⑷测试六台主机之间的连通性，并记录测试结果。

3. 配置路由器A的基本参数。

⑴进入到路由器的全局配置模式。

命令如下：Router0#config termainal⑵配置路由器A的名称为Route_A。

命令如下：Router0<config>#hostname Router_A4. 配置路由器B的基本参数⑴进入到路由器的全局配置模式。

Router1#config termainal⑵配置路由器B的名称为Route_B。

Router1<config>#hostname Router_B5. 配置路由器A上各端口的地址⑴设置路由器A的f0/0端口的IP地址为193.10.18.1，子网掩码为255.255.255.0。

命令如下：Router_A<config>#interface f0/0Router_A<config-if>#ip address 193.10.18.1 255.255.255.0 Router_A<config-if>#no shutdown⑵设置路由器A的f0/1端口的IP地址为198.8.15.1，子网掩码为255.255.255.0 。

Router_A<config>#interface f0/1Router_A<config-if>#ip address 198.8.15.1 255.255.255.0 Router_A<config-if>#no shutdown⑶设置路由器A的s1/0端口的IP地址为195.16.13.1，时钟频率为56000，子网掩码为 255.255.255.0 。

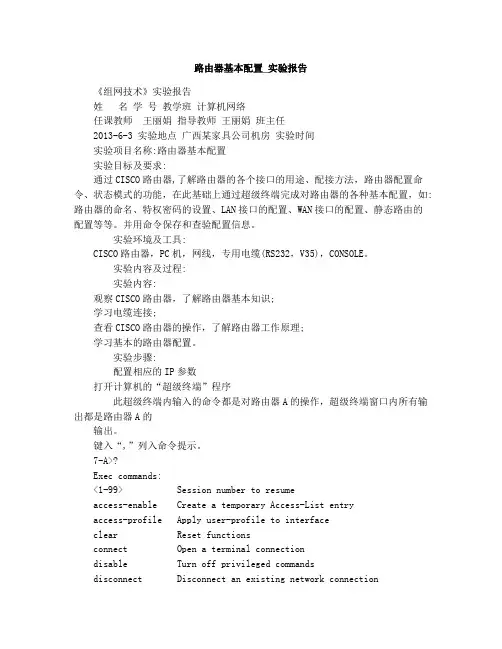

路由器基本配置_实验报告《组网技术》实验报告姓名学号教学班计算机网络任课教师王丽娟指导教师王丽娟班主任2013-6-3 实验地点广西某家具公司机房实验时间实验项目名称:路由器基本配置实验目标及要求:通过CISCO路由器,了解路由器的各个接口的用途、配接方法，路由器配置命令、状态模式的功能，在此基础上通过超级终端完成对路由器的各种基本配置，如:路由器的命名、特权密码的设置、LAN接口的配置、WAN接口的配置、静态路由的配置等等。

并用命令保存和查验配置信息。

实验环境及工具:CISCO路由器，PC机，网线，专用电缆(RS232，V35)，CONSOLE。

实验内容及过程:实验内容:观察CISCO路由器，了解路由器基本知识;学习电缆连接;查看CISCO路由器的操作，了解路由器工作原理;学习基本的路由器配置。

实验步骤:配置相应的IP参数打开计算机的“超级终端”程序此超级终端内输入的命令都是对路由器A的操作，超级终端窗口内所有输出都是路由器A的输出。

键入“,”列入命令提示。

7-A>?Exec commands:<1-99> Session number to resumeaccess-enable Create a temporary Access-List entryaccess-profile Apply user-profile to interfaceclear Reset functionsconnect Open a terminal connectiondisable Turn off privileged commandsdisconnect Disconnect an existing network connectionenable Turn on privileged commandsexit Exit from the EXEChelp Description of the interactive help systemlock Lock the terminallogin Log in as a particular userlogout Exit from the EXECmodemui Start a modem-like user interfacemrinfo Request neighbor and version information from a multicastroutermstat Show statistics after multiple multicast traceroutesmtrace Trace reverse multicast path from destination to sourcename-connection Name an existing network connectionpad Open a X.29 PAD connectionping Send echo messagesppp Start IETF Point-to-Point Protocol (PPP)release Release a resourcerenew Renew a resourceresume Resume an active network connectionrlogin Open an rlogin connectionset Set system parameter (not config)show Show running system informationslip Start Serial-line IP (SLIP)systat Display information about terminal linestelnet Open a telnet connectionterminal Set terminal line parameterstraceroute Trace route to destinationtunnel Open a tunnel connectionudptn Open an udptn connectionwhere List active connectionsx28 Become an X.28 PADx3 Set X.3 parameters on PAD进入超级模式;配置系统时间查看操作系统信息命名路由器退出当前模式，回到前一级模式检查路由器配置检查发现S0/3/0端口还是SHUTDOWN。

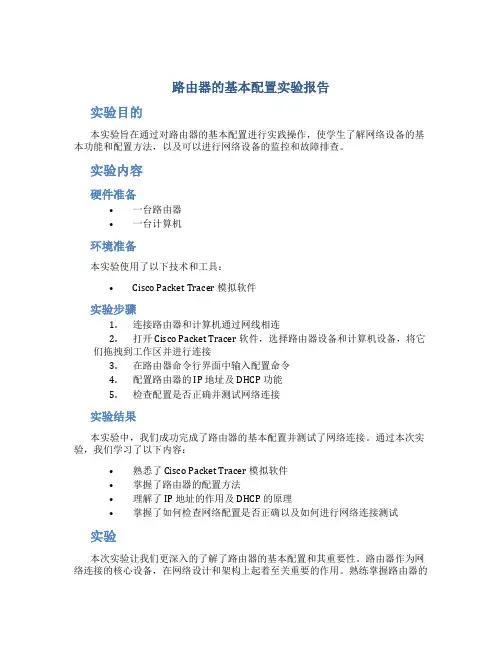

路由器的基本配置实验报告
实验目的
本实验旨在通过对路由器的基本配置进行实践操作，使学生了解网络设备的基本功能和配置方法，以及可以进行网络设备的监控和故障排查。

实验内容
硬件准备
•一台路由器
•一台计算机
环境准备
本实验使用了以下技术和工具：
•Cisco Packet Tracer 模拟软件
实验步骤
1.连接路由器和计算机通过网线相连
2.打开 Cisco Packet Tracer 软件，选择路由器设备和计算机设备，将它
们拖拽到工作区并进行连接
3.在路由器命令行界面中输入配置命令
4.配置路由器的 IP 地址及 DHCP 功能
5.检查配置是否正确并测试网络连接
实验结果
本实验中，我们成功完成了路由器的基本配置并测试了网络连接。

通过本次实验，我们学习了以下内容：
•熟悉了 Cisco Packet Tracer 模拟软件
•掌握了路由器的配置方法
•理解了 IP 地址的作用及 DHCP 的原理
•掌握了如何检查网络配置是否正确以及如何进行网络连接测试
实验
本次实验让我们更深入的了解了路由器的基本配置和其重要性。

路由器作为网络连接的核心设备，在网络设计和架构上起着至关重要的作用。

熟练掌握路由器的
配置对于进行网络管理和故障排查具有非常大的帮助。

我们还需要深入理解网络设备的其他功能和配置方法，不断提升网络管理的技术水平。

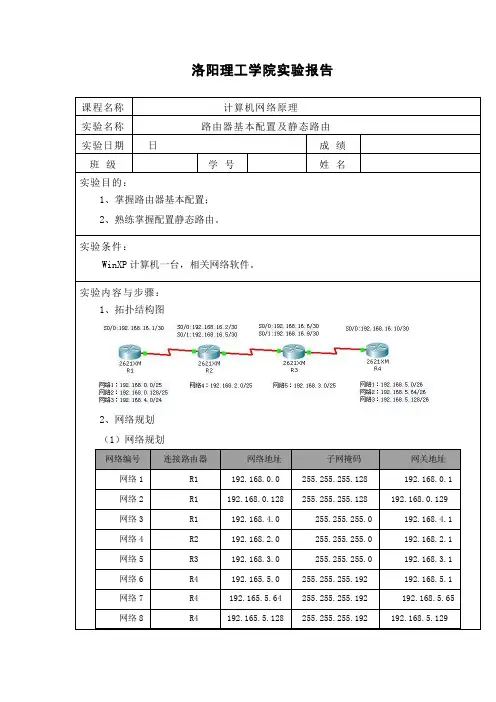

洛阳理工学院实验报告课程名称计算机网络原理实验名称路由器基本配置及静态路由实验日期日成绩班级学号姓名实验目的：1、掌握路由器基本配置；2、熟练掌握配置静态路由。

实验条件：WinXP计算机一台，相关网络软件。

实验内容与步骤：1、拓扑结构图2、网络规划（1）网络规划网络编号连接路由器网络地址子网掩码网关地址网络1 R1 192.168.0.0 255.255.255.128 192.168.0.1网络2 R1 192.168.0.128 255.255.255.128 192.168.0.129网络3 R1 192.168.4.0 255.255.255.0 192.168.4.1网络4 R2 192.168.2.0 255.255.255.0 192.168.2.1网络5 R3 192.168.3.0 255.255.255.0 192.168.3.1网络6 R4 192.165.5.0 255.255.255.192 192.168.5.1网络7 R4 192.165.5.64 255.255.255.192 192.168.5.65网络8 R4 192.165.5.128 255.255.255.192 192.168.5.129（2）IP地址分配端口IP地址子网掩码R1的S0/0 192.168.16.1 255.255.255.252R2的S0/0 192.168.16.2 255.255.255.252R2的S0/1 192.168.16.5 255.255.255.252R3的S0/0 192.168.16.6 255.255.255.252R3的S0/1 192.168.16.9 255.255.255.252R4的S0/0 192.168.16.10 255.255.255.2523、进行路由器基本配置（1）路由器选择2621XM，为每台路由器安装模块WIC-2T，以便配置串行线路；路由器安装模块WIC-2T如下图所示配置串行线路如下图（2）修改路由器名称修改路由器名之后4、配置环回端口为每个网络在相应的路由器上创建一个环回端口，并将端口地址设为该网络的网关地址。

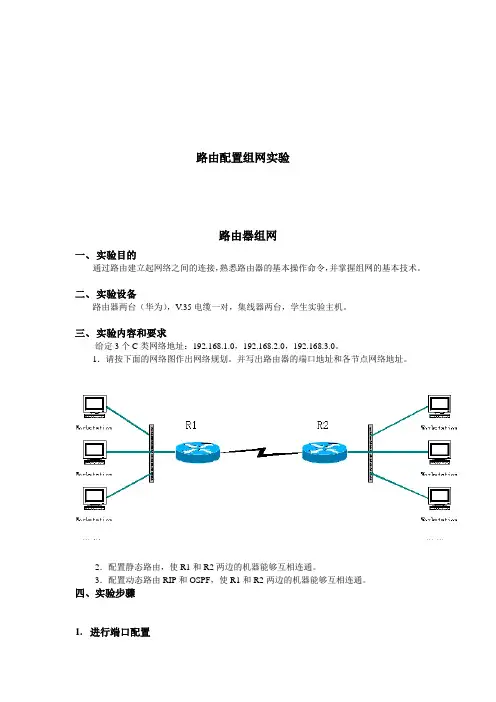

路由配置组网实验路由器组网一、实验目的通过路由建立起网络之间的连接，熟悉路由器的基本操作命令，并掌握组网的基本技术。

二、实验设备路由器两台（华为），V.35电缆一对，集线器两台，学生实验主机。

三、实验内容和要求给定3个C类网络地址：192.168.1.0，192.168.2.0，192.168.3.0。

1．请按下面的网络图作出网络规划。

并写出路由器的端口地址和各节点网络地址。

2．配置静态路由，使R1和R2两边的机器能够互相连通。

3．配置动态路由RIP和OSPF，使R1和R2两边的机器能够互相连通。

四、实验步骤1.进行端口配置路由器R1：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.1.6 255.255.255.0[Quidway-Ethernet0]undo shutdown[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.3 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdown路由器R2：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.3.6 255.255.255.0[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.4 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdownR1连接的三台主机配置：A：ifconfig eth0 192.168.1.1 netmask 255.255.255.0Route add default gw 192.168.1.6B：ifconfig eth0 192.168.1.2 netmask 255.255.255.0Route add default gw 192.168.1.6C：ifconfig eth0 192.168.1.3 netmask 255.255.255.0Route add default gw 192.168.1.6R2连接的三台主机配置：A：ifconfig eth0 192.168.3.1 netmask 255.255.255.0Route add default gw 192.168.3.6B：ifconfig eth0 192.168.3.2 netmask 255.255.255.0Route add default gw 192.168.3.6C：ifconfig eth0 192.168.3.3 netmask 255.255.255.0Route add default gw 192.168.3.62.静态路由配置路由器R1：[Quidway]ip routing[Quidway]ip route-static 192.168.3.0 255.255.255.0 192.168.2.4 路由器R2：[Quidway]ip routing[Quidway]ip route-static 192.168.1.0 255.255.255.0 192.168.2.33.动态路由配置4.1 RIP配置：路由器R1：[Quidway]undo ip route 192.168.3.0 255.255.255.0 192.168.2.4[Quidway]rip[Quidway-rip]network 192.168.1.0[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.1.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.3.0/24 Static 60 x next hop error!192.168.3.0/24 RIP 100 1 192.168.2.4 Serial0/0路由器R2：[Quidway]rip[Quidway-rip]network 192.168.3.0[Quidway]undo ip route 192.168.1.0 255.255.255.0 192.168.2.3[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.3.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.1.0/24 Static 60 x next hop error!192.168.1.0/24 RIP 100 1 192.168.2.3 Serial0/04.2 OSPF配置：路由器R1：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0路由器R2：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0五、实验总结本次实验内容比较简单，而且有比较完善的参考资料可以查阅，真正做起来本应该没有难度，但是还是出现了不少问题，可能是在模拟器上做和真机上做有些差异吧。

路由器基本配置实验报告总结这次路由器基本配置实验的主要目的是通过实践学习如何进行路由器的基本设置，包括IP地址配置、VLAN划分、静态路由设置等。

在本次实验中，我们根据实验指导书的要求，顺利完成了实验任务，并取得了良好的实验效果。

1. 实验背景介绍路由器是网络通信中至关重要的设备，能够将数据包从一个网络传输到另一个网络。

通过对路由器的基本配置，可以实现网络的互通和数据的传输。

本次实验的目的是熟悉路由器的基本配置过程，并理解路由器的工作原理。

2. 实验过程与结果在本次实验中，我们按照实验指导书的步骤进行了路由器的基本配置。

首先，我们通过串口连接路由器，并进入路由器的命令行界面。

然后，我们依次进行了如下配置：2.1 IP地址配置通过命令行界面，我们为路由器的每个接口分配了相应的IP地址。

这样，不同网络中的路由器可以通过IP地址相互通信。

我们还设置了默认网关，使得路由器可以将数据包传输到其他网络中。

2.2 VLAN划分为了实现虚拟网络的划分以提高网络的安全性和管理性，我们使用了VLAN（虚拟局域网）技术。

通过命令行界面，我们创建了几个VLAN，并将其与特定的接口绑定。

这样，不同VLAN内的主机之间可以进行通信，而不同VLAN之间的主机则无法直接通信。

2.3 静态路由设置为了实现不同网络之间的数据包转发，我们需要配置路由表。

通过命令行界面，我们为每个网络设置了相应的静态路由，以告知路由器如何将数据包传输到目标网络。

在完成上述配置后，我们进行了相应的测试。

通过ping命令，我们确认路由器之间和不同网络中的主机之间能够正常通信。

3. 实验心得体会通过本次实验，我深刻理解了路由器的基本配置流程和原理。

我学会了如何为路由器分配IP地址，划分VLAN以及设置静态路由。

这些配置是网络通信中非常重要的一环，掌握了这些技能后，我相信能够更好地理解和解决网络故障。

此外，在实验过程中，我还体会到了团队合作的重要性。

与同学们共同探讨、解决问题，不仅加深了我的理解，还培养了我的团队协作能力。

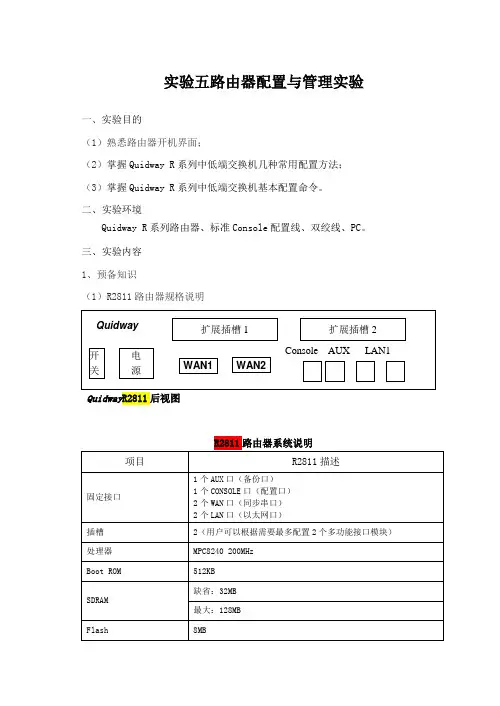

实验五路由器配置与管理实验一、实验目的（1）熟悉路由器开机界面；（2）掌握Quidway R系列中低端交换机几种常用配置方法；（3）掌握Quidway R系列中低端交换机基本配置命令。

二、实验环境Quidway R系列路由器、标准Console配置线、双绞线、PC。

三、实验内容1、预备知识（1）R2811路由器规格说明（2）Quidway R2811结构硬件组成：CPU(处理器）RAM(存储正在运行的配置文件)FLASH（负责保存OS的映像和路由器的微码）NVRAM（保存配置件）ROM（加载OS）接口（完成路由器与其它设备的数据交换）软件结构：BOOT ROM：主要功能是路由器加电后完成有关初始化工作，并向内存中加入操作系统代码。

VRP（Versatile Routing Platform，通用路由平台）：华为路由器上运行的软件平台。

2、配置环境搭建（1）进入路由器配置视图可以使用两种方式进入交换机配置视图：方式(I)：使用console口配置Console口配置是交换机最基本、最直接的配置方式。

当交换机第一次被配置时，Console口配置成为配置的唯一手段。

因为其他配置方式都必须预先在交换机上进行一些初始化配置。

Console口配置连接较为简单，只需要用专用配置电缆将配置用主机通信串口和交换机的Console口连接起来即可。

配置时使用Windows操作系统附带的超级终端软件进行命令配置，其具体操作步骤如下：(1)首先启动超级终端，点击windows的开始→程序→附件→通讯→超级终端，启动超级终端；(2)根据提示输入连接描述名称（如：router）后确定，在选择连接时使用COM1后单击“确定”按钮将弹出如图２所示的端口属性设置窗口，并按照如下参数设定串口属性后单击“确定”按钮。

此时，我们已经成功完成超级终端的启动。

如果您已经将线缆按照要求连接好，并且交换机已经启动，此时按Enter键，将进入路由器视图标识符：[Qudiway]方式(II)：使用Telnet方式进入配置视图使用Telnet的准备：将本地PC上的以太网卡接口通过交换机与路由器的以太网口相连接（也可以利用交叉线直接将路由器和PC以太口连接），以Console方式配置Telnet用户和口令。

《网络与通信》课程实验报告实验四：路由器基本配置与静态路由实验➢测试PC连接PC0PC1PC3实验过程中遇到的问题如何解决的？（10分）得分：1．连线问题问题描述：在摆放好设备之后，开始直接连线，被拒绝。

解决方法：先点击路由器router0开始进行设置，包括设置serial串口IP。

2.ping不通问题描述：在设置好PC的一些选项后进行ping操作，发现Request time out.解决方法：重新设置Router路由器中的静态路由。

问题描述：在第三台路由器下的电脑ping第一台和第二台路由器的电脑时一直ping不通，也找不出原因解决方法：听了老师的建议，将pc先ping自己的路由器，发现在ping路由器的时候，和Router4也就是自己的路由器是能ping通，接着ping 隔壁路由器，发现ping不通，所以是static静态路由设置错误，然而我检查不出设置的问题，所以将这个路由器删掉重来，第二次终于成功了。

本次实验的体会（结论）（10分）得分：2.配置不同的设备➢路由器Router0左键单击Router0，将右侧开关关闭，将WIC-1T芯片用鼠标点住移到相应位置，然后打开开关。

点击Config进行设置，设置Serial0/1/0串口参数如下：点击FastEthernet0/1进行设置进行静态路由设置➢Router1设置➢Router4➢PC0➢PC1➢PC2➢PC6PC3PC43.测试设备的连通性，并在simulation mode下追踪数据包查看数据包的详细信息。

❖路由表表项为ROUTE0❖ROUTE1❖ROUTE4指导教师评语：日期：。

武汉工程大学计算机科学与工程学院《计算机网络》实验报告实验内容实验目的1、进一步理解路由器的主要组成部分及其功能，初步掌握IOS的一些基本命令，学习对路由器进行安全设置和基本的日常维护。

2、理解利用路由器IP包进行路由的基本原理及方法，初步掌握相关的一些IOS命令，学习对路由器的路由表进行查看。

实验要求1、按照上述实验步骤进行正确的配置后，可以观察到运用TFTP服务器进行IOS备份的过程，可以在一台路由器的控制台上对远程登录的路由器进行配置的查看和修改，另外，还可以对各种口令设置的有效性进行考证。

2、按照上述实验步骤进行正确的配置后，可以用“ping”命令进行网络的连通测试，可以看到：无论是采用静态路由方式，还是采用动态路由方式，都可以达到连通网络的目的。

实验内容1、学习检查路由器的主要参数和进行一些基本的设置；2、学会对路由器进行各种口令的设置；3、掌握路由器一些关键文件的备份。

4、静态路由的配置；5、ＲＩＰ协议的配置；6、ＩＧＲＰ协议的配置实验设备三台Cisco 25XX路由器和一台PC。

实验原理图图1-1 实验原理图1图1-1 实验原理图2实验步骤一、路由器的基本配置1、将路由器与终端相连，加电启动路由器，进入命令行配置方式；2、在“用户模式”下输入“Enable”进入“特权模式”，在“特权模式”下输入“conf t”进入“全局配置”模式；3、用“hostname”命令为路由器命名；4、用“int e0”、“int s0”、“int to0”命令进入路由器的某个端口的配置状态，这时可为路由器的该端口指定进行一些参数（如：IP地址、速率等）的设置；5、按“ctrl+z”回到“特权模式”下，用“sh ver”、“sh running”、“sh start”和“show int”命令分别查看路由器的IOS版本、配置和端口状态；6、练习“ctrl+A”、“ctrl+E”、“ctrl+B”、“ctrl+P”等组合键的使用；7、学习如何进行“端口配置模式”、“全局配置”、“特权模式”和“用户模式”之间的转换，学习不同状态下帮助的获得；8、练习进行各种命令的配置，包括：“console password”、“telnet password”、“auxiliary passwod”、“enable password”、“secret password”等；1、router(config)#enable password cisco命令解释：开启特权密码保护。

《路由器及其配置》实验结果文件附：实验配置命令清单及显示结果1．交换机（路由器）A夏战辉：ra(config)#hostname RARA(config)#int s1/2RA(config-if)#ip add 172.16.10.1 255.255.255.0RA(config-if)#clock rate 64000RA(config-if)#clock rate setting is only valid for DCE ports.no shutdownRA(config-if)#no shutdownRA(config-if)#exitRA(config)#int f1/0RA(config-if)#ip add 192.168.10.1 255.255.255.0RA(config-if)#endRA#Configured from console by consoleRA#show int s 1/2serial 1/2 is UP , line protocol is UPHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 172.16.10.1/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is HDLC, loopback not setKeepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1Queueing strategy: WFQ5 minutes input rate 17 bits/sec, 0 packets/sec5 minutes output rate 17 bits/sec, 0 packets/sec450 packets input, 9900 bytes, 0 no bufferReceived 450 broadcasts, 0 runts, 0 giants0 input errors, 0 CRC, 0 frame, 0 overrun, 0 abort450 packets output, 9900 bytes, 0 underruns0 output errors, 0 collisions, 4 interface resets1 carrier transitionsV35 DTE cableDCD=up DSR=up DTR=up RTS=up CTS=up RA#show runnBuilding configuration...Current configuration : 619 bytes!version 8.4 (building 15)hostname RA!!!!!!!!!no service password-encryption!!!!!!interface serial 1/2ip address 172.16.10.1 255.255.255.0!--More-Show running-config2. 交换机（路由器）BShow running-config张碧波：ra(config)#hostname RARA(config)#int s1/2RA(config-if)#ip add 172.16.10.1 255.255.255.0RA(config-if)#clock rate 64000RA(config-if)#clock rate setting is only valid for DCE ports. no shutdownRA(config-if)#no shutdownRA(config-if)#exitRA(config)#int f1/0RA(config-if)#ip add 192.168.10.1 255.255.255.0RA(config-if)#endRA#Configured from console by consoleRA#show int s 1/2serial 1/2 is UP , line protocol is UPHardware is PQ2 SCC HDLC CONTROLLER serial Interface address is: 172.16.10.1/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is HDLC, loopback not set Keepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1Queueing strategy: WFQ5 minutes input rate 17 bits/sec, 0 packets/sec5 minutes output rate 17 bits/sec, 0 packets/sec450 packets input, 9900 bytes, 0 no bufferReceived 450 broadcasts, 0 runts, 0 giants0 input errors, 0 CRC, 0 frame, 0 overrun, 0 abort450 packets output, 9900 bytes, 0 underruns0 output errors, 0 collisions, 4 interface resets1 carrier transitionsV35 DTE cableDCD=up DSR=up DTR=up RTS=up CTS=up RA#show runnBuilding configuration...Current configuration : 619 bytes!version 8.4 (building 15)hostname RA!!!!!!!!!no service password-encryption!!!!!!interface serial 1/2ip address 172.16.10.1 255.255.255.0!--More-RA#ping 172.16.10.2Sending 5, 100-byte ICMP Echoes to 172.16.10.1, timeout is 2 seconds: < press Ctrl+C to break >.....Success rate is 0 percent (5/5)许金皓：ra(config)#hostname RARA(config)#int s1/2RA(config-if)#ip add 172.16.10.1 255.255.255.0RA(config-if)#clock rate 64000RA(config-if)#clock rate setting is only valid for DCE ports.no shutdownRA(config-if)#no shutdownRA(config-if)#exitRA(config)#int f1/0RA(config-if)#ip add 192.168.10.1 255.255.255.0RA(config-if)#endRA#Configured from console by consoleRA#show int s 1/2serial 1/2 is UP , line protocol is UPHardware is PQ2 SCC HDLC CONTROLLER serial Interface address is: 172.16.10.1/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is HDLC, loopback not set Keepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1Queueing strategy: WFQ5 minutes input rate 17 bits/sec, 0 packets/sec5 minutes output rate 17 bits/sec, 0 packets/sec450 packets input, 9900 bytes, 0 no bufferReceived 450 broadcasts, 0 runts, 0 giants0 input errors, 0 CRC, 0 frame, 0 overrun, 0 abort450 packets output, 9900 bytes, 0 underruns0 output errors, 0 collisions, 4 interface resets1 carrier transitionsV35 DTE cableDCD=up DSR=up DTR=up RTS=up CTS=up RA#show runnBuilding configuration...Current configuration : 619 bytes!version 8.4 (building 15)hostname RA!!!!!!!!!no service password-encryption!!!!!interface serial 1/2ip address 172.16.10.1 255.255.255.0!--More-Show running-config李松艳：rb>enable 14Password:Password:rb#con tEnter configuration commands, one per line. End with CNTL/Z. rb(config)#hostname rbrb(config)#int s1/2rb(config-if)#ip add 172.16.10.2255.255.255.0^% Invalid input detected at '^' marker.rb(config-if)#ip add 172.16.10.2 255.255.255.0rb(config-if)#no shutdownrb(config-if)#exitrb(config)#int f1/0rb(config-if)#ip add 192.168.20.1 255.255.0^% Invalid input detected at '^' marker.rb(config-if)#ip add 192.168.20.1 255.255.255.0rb(config-if)#endrb#Configured from console by consolerb#rb#rb#rb#rb#rb#rb#朱晓：rb>enable 14Password:Password:rb#con tEnter configuration commands, one per line. End with CNTL/Z. rb(config)#hostname rbrb(config)#int s1/2rb(config-if)#ip add 172.16.10.2255.255.255.0^% Invalid input detected at '^' marker.rb(config-if)#ip add 172.16.10.2 255.255.255.0rb(config-if)#no shutdownrb(config-if)#exitrb(config)#int f1/0rb(config-if)#ip add 192.168.20.1 255.255.0^% Invalid input detected at '^' marker.rb(config-if)#ip add 192.168.20.1 255.255.255.0rb(config-if)#endrb#Configured from console by consolerb#rb#rb#rb#rb#rb#rb#rb#孙萌萌：rb>enable 14Password:Password:rb#con tEnter configuration commands, one per line. End with CNTL/Z. rb(config)#hostname rbrb(config)#int s1/2rb(config-if)#ip add 172.16.10.2255.255.255.0^% Invalid input detected at '^' marker.rb(config-if)#ip add 172.16.10.2 255.255.255.0rb(config-if)#no shutdownrb(config-if)#exitrb(config)#int f1/0rb(config-if)#ip add 192.168.20.1 255.255.0^% Invalid input detected at '^' marker.rb(config-if)#ip add 192.168.20.1 255.255.255.0rb(config-if)#endrb#Configured from console by consolerb#rb#rb#rb#rb#rb#rb#rb#刘晓萍：rb>enable 14Password:Password:rb#con tEnter configuration commands, one per line. End with CNTL/Z. rb(config)#hostname rbrb(config)#int s1/2rb(config-if)#ip add 172.16.10.2255.255.255.0^% Invalid input detected at '^' marker.rb(config-if)#ip add 172.16.10.2 255.255.255.0rb(config-if)#no shutdownrb(config-if)#exitrb(config)#int f1/0rb(config-if)#ip add 192.168.20.1 255.255.0^% Invalid input detected at '^' marker.rb(config-if)#ip add 192.168.20.1 255.255.255.0rb(config-if)#endrb#Configured from console by consolerb#rb#rb#rb#rb#rb#rb#rb#王玉勤：rb>enable 14Password:Password:rb#con tEnter configuration commands, one per line. End with CNTL/Z. rb(config)#hostname rbrb(config)#int s1/2rb(config-if)#ip add 172.16.10.2255.255.255.0^% Invalid input detected at '^' marker.rb(config-if)#ip add 172.16.10.2 255.255.255.0rb(config-if)#no shutdownrb(config-if)#exitrb(config)#int f1/0rb(config-if)#ip add 192.168.20.1 255.255.0^% Invalid input detected at '^' marker.rb(config-if)#ip add 192.168.20.1 255.255.255.0rb(config-if)#endrb#Configured from console by consolerb#rb#rb# rb# rb# rb# rb# rb#。

一、实验目的本次实验旨在通过实际操作，让学生掌握路由器的基本配置方法，熟悉路由器的不同命令行操作模式，了解单臂路由的配置方法，并能够实现不同VLAN之间的通信。

二、实验内容1. 路由器的基本配置2. 单臂路由配置3. 不同VLAN之间的通信实现三、实验环境1. 硬件环境：Cisco Packet Tracer 6.2sv 模拟软件，一台PC，一台路由器（如Router2811），交叉线，配置线。

2. 软件环境：操作系统（如Windows 10），Cisco Packet Tracer 6.2sv。

四、实验步骤1. 路由器的基本配置（1）新建Packet Tracer拓扑图，添加一台路由器（如Router2811）和一台PC。

（2）通过Console线缆连接PC和路由器的控制台端口。

（3）打开PC的终端模拟器，按照以下步骤进入路由器配置模式：- 连接到路由器的控制台端口。

- 输入命令“enable”进入特权模式。

- 输入命令“configure terminal”进入全局配置模式。

（4）进行以下基本配置：- 设置路由器的主机名：`hostname 路由器名称`- 配置路由器的接口：`interface fastethernet0/0`- 配置接口的IP地址：`ip address IP地址子网掩码`- 配置默认网关：`ip default-gateway Default-Gateway-IP`（5）保存配置：`write memory`2. 单臂路由配置（1）在Packet Tracer拓扑图中添加一台交换机（如Switch2960）和两台PC。

（2）将路由器的FastEthernet0/0接口连接到交换机的FastEthernet0/1接口。

（3）在交换机上创建VLAN，并为每台PC分配相应的VLAN。

（4）在路由器上配置单臂路由：- 进入接口配置模式：`interface fastethernet0/0`- 配置VLAN成员：`switchport mode access`- 配置VLAN ID：`switchport access vlan VLAN-ID`（5）在路由器上配置静态路由：- 进入全局配置模式：`configure terminal`- 添加静态路由：`ip route 目标网络子网掩码下一跳IP地址`3. 不同VLAN之间的通信实现（1）在交换机上配置VLAN间路由：- 进入全局配置模式：`configure terminal`- 配置路由协议：`router rip`- 配置路由器ID：`router-id 路由器ID`- 配置VLAN路由：`network VLAN-ID`（2）在PC上配置默认网关：- 进入PC的网络连接设置。

郑州轻工业学院
实验报告
实验名称：实验四路由器静态路由配置指导教师：xxx
姓名：xxx
学号：xxxxxxxxxx
班级：xxxxx
提交日期：xxxxx
1.实验目的
(1)掌握静态路由的配置方法。

(2)验证静态路由的配置结果，加深对路由概念的理解。

2.实验题目
路由器静态路由配置
3.实验步骤(含每一步骤截图)
一、绘制网络结构图
二、进行路由基本配置
三、配置各个主机ip地址
四、分别给各个路由器命名
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname Router1
五、配置路由器的FastEthernet0/0口和serial口ip 地址并设置串口时钟频率（DEC），实现同一路由下的主机互通
六、用ping令检验配置结果
七、配置各个路由器上的静态路由并查看路由表，实现不同路由之间的主机互通。

八、用Ping令检验配置结果，不同路由之间的主机可以相
互ping到。

4.实验结论
5.心得体会
实验报告评审表。
