高中物理磁场经典计算题训练(有答案)

高中物理《磁场》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．假设一个力单独作用的效果跟某几个力共同作用的效果相同，这个力就叫作那几个力的合力，以下概念的建立方法与合力相同的是（）A．瞬时速度B．交流电的有效值C．电场强度D．磁通量2．如图所示，匀强磁场方向垂直纸面向里，匀强电场方向竖直向下，有一正离子恰能沿直线从左向右水平飞越此区域。

不计重力，则（）A．若电子以相同的速率从右向左飞入，电子也沿直线运动B．若电子以相同的速率从右向左飞入，电子将向下偏转C．若电子以相同的速率从左向右飞入，电子将向下偏转D．若电子以相同的速率从左向右飞入，电子也沿直线运动3．下列物理学史材料中，描述正确的是（）A．卡文迪什通过扭秤实验测量出静电引力常量的数值B．为了增强奥斯特的电流磁效应实验效果，应该在静止的小磁针上方通以自西向东的电流C．法拉第提出了“电场”的概念，并制造出第一台电动机D．库仑通过与万有引力类比，在实验的基础上验证得出库仑定律4．电磁炮是利用电磁系统中电磁场产生的安培力来对金属炮弹进行加速，使其达到打击目标所需的巨大动能，如图甲所示。

原理图可简化为如图乙所示，其中金属杆表示炮弹，磁场方向垂直轨道平面向上，则当弹体中通过如图乙所示的电流时，炮弹加速度的方向为（）A．水平向左B．水平向右C．垂直纸面向外D．垂直纸面向里5．一根通有电流的直铜棒用软导线挂在如图所示的匀强磁场中，此时悬线的拉力等于零，要使两悬线的总拉力大于2倍棒的重力，可采用的方法有（）A．适当减弱磁场，磁场方向反向B．适当增强磁场，磁场方向不变C．适当减小电流。

电流方向不变D．适当增大电流。

电流方向反向6．下列装置中，利用到离心运动的物理原理的是（）A．磁流体发电机B．回旋加速器C．洗衣机D．电视机7．如图所示，在真空中坐标xOy平面的x>0区域内，有磁感应强度B=1.0×10-2T的匀强磁场，方向与xOy 平面垂直，在x轴上的P（10cm，0）点，有一放射源，在xOy平面内向各个方向发射速率v=1.0×104m/s 的带正电的粒子，粒子的质量为m=1.6×10-25kg，电荷量为q=1.6×10-18C，带电粒子能打到y轴上的范围为（）A ．10cm 10cm y -≤≤B ．10cm y -≤≤C ．10cm y -≤≤D ．y -≤≤8．如图所示，A 为电磁铁，C 为胶木秤盘，A 和C （包括支架）的总重量M ，B 为铁片，质量为m ，整个装置用轻绳悬于O 点，当电磁铁通电，铁片被吸引上升的过程中，轻绳上拉力（ ）A ．F mg =B ．()F m M g >+C ．()F m M g =+D ．()Mg F m M g <<+二、多选题9．下列关于洛伦兹力的说法中，正确的是（ ）A ．洛伦兹力的方向总是垂直于运动电荷的速度方向和磁场方向共同确定的平面，所以洛伦兹力只改变速度的方向，不改变速度的大小，即洛伦兹力永不做功B ．只要速度大小相同，所受洛伦兹力就相同C ．用左手定则判断电荷在磁场中运动所受的洛伦兹力时，要注意负电荷与正电荷所受力的方向相反D ．洛伦兹力方向一定与电荷速度方向垂直，磁场方向一定与电荷运动方向垂直10．全球新冠肺炎疫情持续至今，医院需要用到血流量计检查患者身体情况。

专题:磁场计算题（附答案详解）1、如图所示，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直．已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l.不计重力影响和离子间的相互作用．求：(1)磁场的磁感应强度大小；(2)甲、乙两种离子的比荷之比．2、如图所示，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在y<0的区域存在方向垂直于xOy平面向外的匀强磁场．一个氕核11H和一个氘21H先后从y轴上y＝h点以相同的动能射出，速度方向沿x轴正方向．已知11H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场.11H的质量为m，电荷量为q.不计重力．求：(1)11H第一次进入磁场的位置到原点O的距离；(2)磁场的磁感应强大小；(3)21H第一次离开磁场的位置到原点O的距离．3、一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xOy平面；磁场的上、下两侧为电场区域，宽度均为l′，电场强度的大小均为E，方向均沿x轴正方向；M、N为条状区域边界上的两点，它们的连线与y轴平行．一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出．不计重力．(1)定性画出该粒子在电磁场中运动的轨迹；(2)求该粒子从M点入射时速度的大小；(3)若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为π6，求该粒子的比荷及其从M点运动到N点的时间．4、如图所示，竖直放置的平行金属板板间电压为U，质量为m、电荷量为＋q的带电粒子在靠近左板的P点，由静止开始经电场加速，从小孔Q射出，从a点进入磁场区域，abde是边长为2L的正方形区域，ab边与竖直方向夹角为45°，cf与ab平行且将正方形区域等分成两部分，abcf中有方向垂直纸面向外的匀强磁场B1，defc中有方向垂直纸面向里的匀强磁场B2，粒子进入磁场B1后又从cf 上的M点垂直cf射入磁场B2中(图中M点未画出)，不计粒子重力，求：(1)粒子从小孔Q射出时的速度；(2)磁感应强度B1的大小；(3)磁感应强度B2的取值在什么范围内，粒子能从边界cd间射出．5、如图所示，在真空中xOy平面的第一象限内，分布有沿x轴负方向的匀强电场，场强E＝4×104 N/C，第二、三象限内分布有垂直于纸面向里且磁感应强度为B2的匀强磁场，第四象限内分布有垂直纸面向里且磁感应强度为B1＝0.2 T的匀强磁场．在x轴上有一个垂直于y轴的平板OM，平板上开有一个小孔P，在y轴负方向上距O点为 3 cm的粒子源S可以向第四象限平面内各个方向发射α粒子，且OS＞OP.设发射的α粒子速度大小v均为2×105 m/s，除了垂直于x轴通过P点的α粒子可以进入电场，其余打到平板上的α粒子均被吸收．已知α粒子的比荷为qm＝5×107 C/kg，重力不计，试问：(1)P点距O点的距离；(2)α粒子经过P点第一次进入电场，运动后到达y轴的位置与O点的距离；(3)要使离开电场的α粒子能回到粒子源S处，磁感应强度B2应为多大？6、如图25所示，在xOy平面的0≤x≤23a范围内有沿y轴正方向的匀强电场，在x＞23a范围内某矩形区域内有一个垂直于xOy平面向里的匀强磁场，磁感应强度大小为B.一质量为m、电荷量为＋q的粒子从坐标原点O以速度v0沿x轴正方向射入电场，从M点离开电场，M点坐标为(23a，a)．再经时间t＝3mqB进入匀强磁场，又从M点正上方的N点沿x轴负方向再次进入匀强电场．不计粒子重力，已知sin 15°＝6－24，cos 15°＝6＋24.求：(1)匀强电场的电场强度；(2)N点的纵坐标；(3)矩形匀强磁场的最小面积．7、如图甲所示，竖直挡板MN左侧空间有方向竖直向上的匀强电场和垂直纸面的匀强磁场，电场和磁场的范围足够大，电场强度E＝40 N/C，磁感应强度B随时间t变化的关系图象如图乙所示，选定磁场垂直于纸面向里为正方向．t＝0时刻，一质量m＝8×10－4 kg、电荷量q＝＋2×10－4 C的微粒在O点具有竖直向下的速度v＝0.12 m/s，O′是挡板MN上一点，直线OO′与挡板MN垂直，g取10m/s2.求：(1)微粒再次经过直线OO′时与O点的距离；(2)微粒在运动过程中离开直线OO′的最大高度．(3)水平移动挡板，使微粒能垂直射到挡板上，挡板与O点间的距离应满足的条件．8、如图所示，在竖直平面内，水平x轴的上方和下方分别存在方向垂直纸面向外和方向垂直纸面向里的匀强磁场，其中x轴上方的匀强磁场磁感应强度大小为B1，并且在第一象限和第二象限有方向相反、强弱相同的平行于x轴的匀强电场，电场强度大小为E1，已知一质量为m的带电小球从y轴上的A(0，L)位置斜向下与y轴负半轴成60°角射入第一象限，恰能做匀速直线运动。

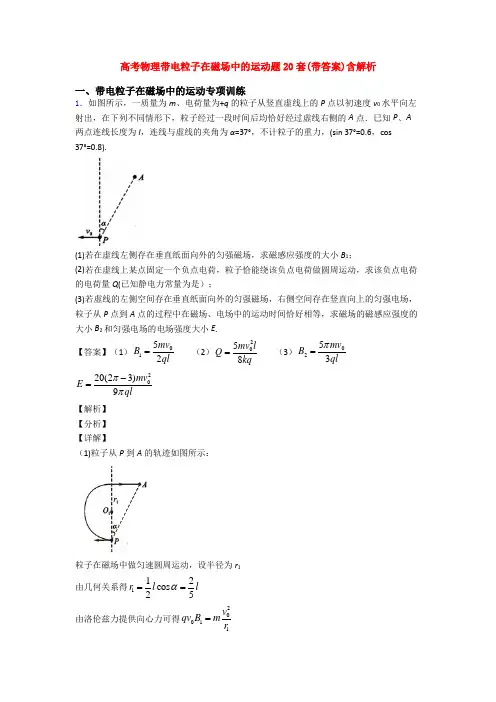

高考物理带电粒子在磁场中的运动题20套(带答案)含解析一、带电粒子在磁场中的运动专项训练1．如图所示，一质量为m 、电荷量为+q 的粒子从竖直虚线上的P 点以初速度v 0水平向左射出，在下列不同情形下，粒子经过一段时间后均恰好经过虚线右侧的A 点．巳知P 、A 两点连线长度为l ，连线与虚线的夹角为α=37°，不计粒子的重力，(sin 37°=0.6，cos 37°=0.8).(1)若在虚线左侧存在垂直纸面向外的匀强磁场，求磁感应强度的大小B 1；(2)若在虚线上某点固定一个负点电荷，粒子恰能绕该负点电荷做圆周运动，求该负点电荷的电荷量Q (已知静电力常量为是）；(3)若虚线的左侧空间存在垂直纸面向外的匀强磁场，右侧空间存在竖直向上的匀强电场，粒子从P 点到A 点的过程中在磁场、电场中的运动时间恰好相等，求磁场的磁感应强度的大小B 2和匀强电场的电场强度大小E .【答案】（1）0152mv B ql = （2）2058mv l Q kq = （3）0253mv B ql π= 220(23)9mv E qlππ-=【解析】 【分析】 【详解】（1)粒子从P 到A 的轨迹如图所示：粒子在磁场中做匀速圆周运动，设半径为r 1 由几何关系得112cos 25r l l α== 由洛伦兹力提供向心力可得2011v qv B m r =解得:0 152mv Bql=(2)粒子从P到A的轨迹如图所示：粒子绕负点电荷Q做匀速圆周运动，设半径为r2由几何关系得252cos8lr lα==由库仑力提供向心力得2222vQqk mr r=解得:258mv lQkq=(3)粒子从P到A的轨迹如图所示：粒子在磁场中做匀速圆周运动，在电场中做类平抛运动粒子在电场中的运动时间00sin35l ltv vα==根据题意得，粒子在磁场中运动时间也为t，则2Tt=又22mTqBπ=解得0253mvBqlπ=设粒子在磁场中做圆周运动的半径为r，则0v t rπ=解得:35l rπ=粒子在电场中沿虚线方向做匀变速直线运动，21cos22qEl r tmα-=⋅解得:220(23)9mvEqlππ-=2．如图所示，在xOy坐标系中，第Ⅰ、Ⅱ象限内无电场和磁场。

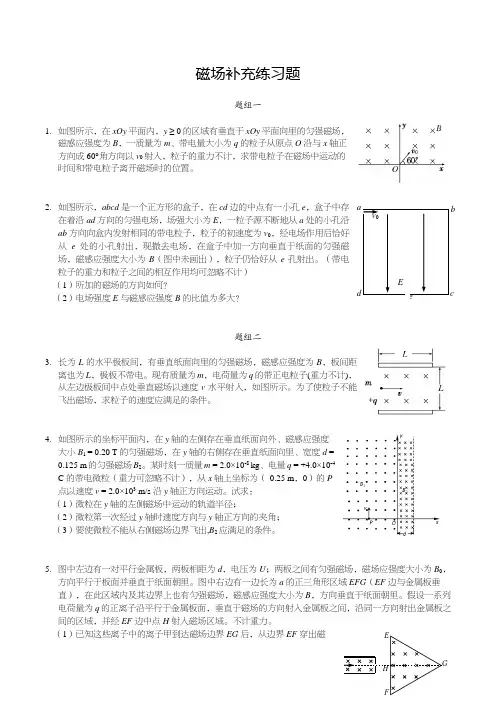

磁场补充练习题题组一1．如图所示，在xOy 平面内，y ≥ 0的区域有垂直于xOy 平面向里的匀强磁场，磁感应强度为B ，一质量为m 、带电量大小为q 的粒子从原点O 沿与x 轴正方向成60°角方向以v 0射入，粒子的重力不计，求带电粒子在磁场中运动的时间和带电粒子离开磁场时的位置。

2．如图所示，abcd 是一个正方形的盒子，在cd 边的中点有一小孔e ，盒子中存在着沿ad 方向的匀强电场，场强大小为E ，一粒子源不断地从a 处的小孔沿ab 方向向盒内发射相同的带电粒子，粒子的初速度为v 0，经电场作用后恰好从e 处的小孔射出，现撤去电场，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B （图中未画出），粒子仍恰好从e 孔射出。

（带电粒子的重力和粒子之间的相互作用均可忽略不计） （1）所加的磁场的方向如何？（2）电场强度E 与磁感应强度B 的比值为多大？题组二3．长为L 的水平极板间，有垂直纸面向里的匀强磁场，磁感应强度为B ，板间距离也为L ，极板不带电。

现有质量为m ，电荷量为q 的带正电粒子(重力不计)，从左边极板间中点处垂直磁场以速度v 水平射入，如图所示。

为了使粒子不能飞出磁场，求粒子的速度应满足的条件。

4．如图所示的坐标平面内，在y 轴的左侧存在垂直纸面向外、磁感应强度大小B 1 = 0.20 T 的匀强磁场，在y 轴的右侧存在垂直纸面向里、宽度d = 0.125 m 的匀强磁场B 2。

某时刻一质量m = 2.0×10-8 kg 、电量q = +4.0×10-4 C 的带电微粒（重力可忽略不计），从x 轴上坐标为（-0.25 m ，0）的P 点以速度v = 2.0×103 m/s 沿y 轴正方向运动。

试求： （1）微粒在y 轴的左侧磁场中运动的轨道半径；（2）微粒第一次经过y 轴时速度方向与y 轴正方向的夹角； （3）要使微粒不能从右侧磁场边界飞出,B 2应满足的条件。

高中物理：磁场测试题(含答案)
1. 磁场中硬币的行为
一枚硬币在磁场中被放置在水平面上。

磁场方向指向纸面内，硬币受力情况如何？
A. 硬币不受力，保持静止。

B. 硬币受力向下，向外滚动。

C. 硬币受力向上，向内滚动。

D. 硬币受力向下，向内滚动。

答案：C
2. 带电粒子在磁场中的运动
一个带正电的粒子以与磁场垂直的速度进入磁场，磁场方向指向纸面内。

粒子在磁场中将运动成什么轨迹？
A. 圆形轨迹。

B. 直线轨迹。

C. 椭圆轨迹。

D. 螺旋轨迹。

答案：A
3. 磁感应强度的定义
磁感应强度的定义是什么？
A. 单位长度内的磁感应线数目。

B. 磁力对单位电荷的大小。

C. 磁场中单位面积垂直于磁力方向的大小。

D. 空间单位体积内的磁感应线数目。

答案：C
4. 磁场中电流的力学效应
在两根平行导线通过电流时，它们之间产生一个磁场。

这个磁场对导线有哪种力学效应？
A. 两根导线之间会相互吸引。

B. 两根导线之间会相互排斥。

C. 导线上会产生电压。

D. 导线会受到一个恒定的力。

答案：D
5. 磁场中的电流计测量原理
磁场中的电流计测量原理基于什么原理？
A. 磁感应强度和导线长度成正比。

B. 磁场中电流的方向与电流计示数成反比。

C. 电流计受力与磁感应强度成正比。

D. 磁感应强度和电流的大小成正比。

答案：C。

高中物理《磁场》典型题(经典推荐含答案)高中物理《磁场》典型题(经典推荐)一、单项选择题1.下列说法中正确的是：A。

在静电场中电场强度为零的位置，电势也一定为零。

B。

放在静电场中某点的检验电荷所带的电荷量 q 发生变化时，该检验电荷所受电场力 F 与其电荷量 q 的比值保持不变。

C。

在空间某位置放入一小段检验电流元，若这一小段检验电流元不受磁场力作用，则该位置的磁感应强度大小一定为零。

D。

磁场中某点磁感应强度的方向，由放在该点的一小段检验电流元所受磁场力方向决定。

2.物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。

如关系式 U=IR，既反映了电压、电流和电阻之间的关系，也确定了 V（伏）与 A（安）和Ω（欧）的乘积等效。

现有物理量单位：m（米）、s（秒）、N（牛）、J （焦）、W（瓦）、C（库）、F（法）、A（安）、Ω（欧）和 T（特），由他们组合成的单位都与电压单位 V（伏）等效的是：A。

J/C 和 N/CB。

C/F 和 T·m2/sC。

W/A 和 C·T·m/sD。

W·Ω 和 T·A·m3.如图所示，重力均为 G 的两条形磁铁分别用细线 A 和B 悬挂在水平的天花板上，静止时，A 线的张力为 F1，B 线的张力为 F2，则：A。

F1=2G，F2=GB。

F1=2G，F2>GC。

F1GD。

F1>2G，F2>G4.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在 1s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在 1s时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为：A。

1/2B。

1C。

2D。

45.如图所示，矩形 MNPQ 区域内有方向垂直于纸面的匀强磁场，有 5 个带电粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示，由以上信息可知，从图中 a、b、c 处进入的粒子对应表中的编号分别为：A。

高考物理带电粒子在磁场中的运动试题(有答案和解析)含解析一、带电粒子在磁场中的运动专项训练1．如图所示，一质量为m 、电荷量为+q 的粒子从竖直虚线上的P 点以初速度v 0水平向左射出，在下列不同情形下，粒子经过一段时间后均恰好经过虚线右侧的A 点．巳知P 、A 两点连线长度为l ，连线与虚线的夹角为α=37°，不计粒子的重力，(sin 37°=0.6，cos 37°=0.8).(1)若在虚线左侧存在垂直纸面向外的匀强磁场，求磁感应强度的大小B 1；(2)若在虚线上某点固定一个负点电荷，粒子恰能绕该负点电荷做圆周运动，求该负点电荷的电荷量Q (已知静电力常量为是）；(3)若虚线的左侧空间存在垂直纸面向外的匀强磁场，右侧空间存在竖直向上的匀强电场，粒子从P 点到A 点的过程中在磁场、电场中的运动时间恰好相等，求磁场的磁感应强度的大小B 2和匀强电场的电场强度大小E .【答案】（1）0152mv B ql = （2）2058mv l Q kq = （3）0253mv B ql π= 220(23)9mv E qlππ-=【解析】 【分析】 【详解】（1)粒子从P 到A 的轨迹如图所示：粒子在磁场中做匀速圆周运动，设半径为r 1 由几何关系得112cos 25r l l α== 由洛伦兹力提供向心力可得2011v qv B m r =解得:0 152mv Bql=(2)粒子从P到A的轨迹如图所示：粒子绕负点电荷Q做匀速圆周运动，设半径为r2由几何关系得252cos8lr lα==由库仑力提供向心力得2222vQqk mr r=解得:258mv lQkq=(3)粒子从P到A的轨迹如图所示：粒子在磁场中做匀速圆周运动，在电场中做类平抛运动粒子在电场中的运动时间00sin35l ltv vα==根据题意得，粒子在磁场中运动时间也为t，则2Tt=又22mTqBπ=解得0253mvBqlπ=设粒子在磁场中做圆周运动的半径为r，则0v t rπ=解得:35l rπ=粒子在电场中沿虚线方向做匀变速直线运动，21cos22qEl r tmα-=⋅解得:220(23)9mvEqlππ-=2．如图所示，在xOy坐标系中，第Ⅰ、Ⅱ象限内无电场和磁场。

电场磁场计算题专项训练【注】该专项涉及运动：电场中加速、抛物线运动、磁场中圆周 1、（2009浙江）如图所示，相距为d 的平行金属板A 、B 竖直放置，在两板之间水平放置一绝缘平板。

有一质量m 、电荷量q （q ＞0）的小物块在与金属板A 相距l 处静止。

若某一时刻在金属板A 、B 间加一电压U AB ＝-qmgd23μ，小物块与金属板只发生了一次碰撞，碰撞后电荷量变为-q /2，并以与碰前大小相等的速度反方向弹回。

已知小物块与绝缘平板间的动摩擦因数为μ，若不计小物块几何量对电场的影响和碰撞时间。

则（1）小物块与金属板A 碰撞前瞬间的速度大小是多少？ （2）小物块碰撞后经过多长时间停止运动？停在何位置？2、（2006天津）在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度应大小为B 、方向垂直于纸面向里的匀强磁场，如图所示。

一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速度v 沿－x 方向射入磁场，它恰好从磁场边界的交点C 处沿＋y 方向飞出。

（1）判断该粒子带何种电荷，并求出其比荷q /m ；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B /，该粒子仍以A 处相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B /多大？此粒子在磁场中运动所用时间t 是多少？3、（2010全国卷Ⅰ）如下图，在a x 30≤≤区域内存在与xy 平面垂直的匀强磁场，磁感应强度的大小为B 。

在t = 0时刻，一位于坐标原点的粒子源在xy 平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y 轴正方向夹角分布在0~180°范围内。

已知B沿y轴正方向发射的粒子在t =t0时刻刚好从磁场边界上P(a3,a)点离开磁场。

求：（1）粒子在磁场中做圆周运动的半径R及粒子的比荷q／m；（2）t0时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值范围；（3）从粒子发射到全部粒子离开磁场所用的时间．4、（2008天津）在平面直角坐标系xOy中，第一象限存在沿y轴负方向的匀强电场，第四象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B。

高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。

已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。

2018.1。

15磁场12个计算题参考答案与试题解析一．解答题(共12小题)1．图中虚线MN是一垂直纸面的平面与纸面的交线,在平面右侧的半空间存在一磁感强度为B的匀强磁场，方向垂直纸面向外．O是MN上的一点,从O点可以向磁场区域发射电量为+q、质量为m、速率为v的粒子,粒子射入磁场时的速度可在纸面内各个方向．已知先后射入的两个粒子恰好在磁场中给定的P点相遇,P 到O的距离为L，不计重力及粒子间的相互作用．（1）求所考察的粒子在磁场中的轨道半径．（2）求这两个粒子从O点射入磁场的时间间隔．【分析】(1）粒子射入磁场后做匀速圆周运动,洛伦兹力充当向心力，根据牛顿第二定律列式即可求得半径；（2）根据时间与转过的角度之间的关系求得两个粒子从O点射入磁场的时间间隔之差值．【解答】解:（1）设粒子在磁场中做圆周运动的轨道半径为R，由牛顿第二定律，有：得:(2）如图所示,以OP为弦可画两个半径半径相同的圆，分别表示在P点相遇的两个粒子的轨道，圆心和直径分别为O1、O2和OO1Q1、OO2Q2,在O处两个圆的切线分别表示两个粒子的射入方向，用θ表示它们之间的夹角．由几何关系可知：∠PO1Q1=∠PO2Q2=θ从O点射入到相遇，粒子1的路程为半个圆周加弧长Q1PQ1P=Rθ粒子2的路程为半个圆周减弧长PQ2PQ2=Rθ粒子1运动的时间：粒子2运动的时间：两粒子射入的时间间隔：因得解得：答：（1)所考察的粒子在磁场中的轨道半径是．（2)这两个粒子从O点射入磁场的时间间隔是．【点评】本题考查带电粒子在磁场中的运动，关键是明确洛伦兹力提供向心力，根据牛顿第二定律求解出半径，然后结合几何关系列式求解，属于带电粒子在磁场中运动的基础题型．2．如图所示,两根光滑平行的金属导轨相距5m，固定在水平面上，导轨之间接有电源盒开关,整个装置处于磁感应强度为2T,方向与导轨平行的匀强磁场中．当开关闭合时,一根垂直放在导轨上的导体棒MN恰好对金属导轨没有压力．若导体棒MN的质量为4kg，电阻为2Ω，电源的内阻为0。

高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。

已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。

高中物理磁场专题训练一、磁场、安培力练习题一、选择题1．关于磁场和磁感线的描述，正确的说法有［]A．磁极之间的相互作用是通过磁场发生的,磁场和电场一样，也是一种物质B．磁感线可以形象地表现磁场的强弱与方向C．磁感线总是从磁铁的北极出发,到南极终止D．磁感线就是细铁屑在磁铁周围排列出的曲线，没有细铁屑的地方就没有磁感线2．一束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行，能使磁针的S极转向纸内，如图1所示，那么这束带电粒子可能是［］A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．问左飞行的负离子束3．铁心上有两个线圈，把它们和一个干电池连接起来，已知线圈的电阻比电池的内阻大得多,如图2所示的图中,哪一种接法铁心的磁性最强［］4．关于磁场，以下说法正确的是［］A．电流在磁场中某点不受磁场力作用，则该点的磁感强度一定为零B．磁场中某点的磁感强度，根据公式B=F/I·l，它跟F,I,l都有关C．磁场中某点的磁感强度的方向垂直于该点的磁场方向D．磁场中任一点的磁感强度等于磁通密度，即垂直于磁感强度方向的单位面积的磁通量5．磁场中某点的磁感应强度的方向[]A．放在该点的通电直导线所受的磁场力的方向B．放在该点的正检验电荷所受的磁场力的方向C．放在该点的小磁针静止时N极所指的方向D．通过该点磁场线的切线方向6．下列有关磁通量的论述中正确的是［］A．磁感强度越大的地方，穿过线圈的磁通量也越大B．磁感强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大C．穿过线圈的磁通量为零的地方，磁感强度一定为零D．匀强磁场中，穿过线圈的磁感线越多,则磁通量越大7．如图3所示，条形磁铁放在水平桌面上，其中央正上方固定一根直导线,导线与磁铁垂直，并通以垂直纸面向外的电流, ［]A．磁铁对桌面的压力减小、不受桌面摩擦力的作用B．磁铁对桌面的压力减小、受到桌面摩擦力的作用C．磁铁对桌面的压力增大，个受桌面摩擦力的作用D．磁铁对桌面的压力增大，受到桌面摩擦力的作用8．如图4所示，将通电线圈悬挂在磁铁N极附近：磁铁处于水平位置和线圈在同一平面内,且磁铁的轴线经过线圈圆心,线圈将[]A．转动同时靠近磁铁B．转动同时离开磁铁C．不转动，只靠近磁铁D．不转动，只离开磁铁9．通电矩形线圈平面垂直于匀强磁场的磁感线，则有[]A．线圈所受安培力的合力为零B．线圈所受安培力以任一边为轴的力矩为零C．线圈所受安培力以任一对角线为轴的力矩不为零D．线圈所受安培力必定使其四边有向外扩展形变的效果二、填空题10．匀强磁场中有一段长为0。

(直打版)高中物理磁场经典习题(题型分类)含答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(直打版)高中物理磁场经典习题(题型分类)含答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(直打版)高中物理磁场经典习题(题型分类)含答案(word版可编辑修改)的全部内容。

寒假磁场题组练习题组一1．如图所示，在xOy 平面内，y ≥ 0的区域有垂直于xOy 平面向里的匀强磁场，磁感应强度为B ，一质量为m 、带电量大小为q 的粒子从原点O 沿与x 轴正方向成60°角方向以v 0射入，粒子的重力不计,求带电粒子在磁场中运动的时间和带电粒子离开磁场时的位置.2．如图所示，abcd 是一个正方形的盒子，在cd 边的中点有一小孔e ，盒子中存在着沿ad 方向的匀强电场，场强大小为E ，一粒子源不断地从a 处的小孔沿ab 方向向盒内发射相同的带电粒子,粒子的初速度为v 0，经电场作用后恰好从e 处的小孔射出，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B （图中未画出),粒子仍恰好从e 孔射出。

（带电粒子的重力和粒子之间的相互作用均可忽略不计）（1）所加的磁场的方向如何？（2）电场强度E 与磁感应强度B 的比值为多大？题组二4．如图所示的坐标平面内，在y 轴的左侧存在垂直纸面向外、磁感应强度大小B 1 = 0。

20 T 的匀强磁场，在y 轴的右侧存在垂直纸面向里、宽度d = 0。

125 m 的匀强磁场B 2。

某时刻一质量m= 2.0×10-8 kg 、电量q = +4.0×10-4 C 的带电微粒（重力可忽略不计)，从x 轴上坐标为（—0.25 m ，0）的P 点以速度v = 2。

A 中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看） ，故A 错误；B 图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看） ，故B 错误；C 图 中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故 C 错误；D 图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D 正确；故选D. 点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能 根据立体图画出平面图，由平面图还原到立体图I 、磁场的磁感应评卷人得分1 •如图所示，一电荷量为 q 的负电荷以速度v 射入匀强磁场中•其中电荷不受洛仑兹力 的是（ ）【答案】C 【解析】由图可知，ABD 图中带电粒子运动的方向都与粗糙度方向垂直， 所以受到的洛伦兹力都 等于qvB,而图C 中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦 兹力的作用.故 C 正确，ABD 错误.故选C. 【答案】C 【解析】 根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一 个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是 通电导线在磁场中所受安培力的方向，可得： A 、 电流与磁场方向平行，没有安培力，故 A 错误； B 、 安培力的方向是垂直导体棒向下的，故B 错误；C 、 安培力的方向是垂直导体棒向上的，故C 正确；D 、 电流方向与磁场方向在同一直线上，不受安培力作用，故 D 错误.故选C. 点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一 道考查基础的好题目. 4 .如图所示，水平地面上固定着光滑平行导轨，导轨与电阻 R 连接，放在竖直向上的 匀强磁场中，杆的初速度为v o ,不计导轨及杆的电阻， 则下列关于杆的速度与其运动位 移之间的R ―X―K —X X8X X X X X XXXX XA.&'汽v /.B. 2 .如图所示为电流产生磁场的分布图，其中正确的是 （【答案】D 【解析】3 .下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流 强度B 和所受磁场力F 的方向，其中图示正确的是 （关系图像正确的是（）C .比荷相同的两个粒子沿P 、Q 两点射出，则（AB 方向射 ）【解析】导体棒受重力、支持力和向后的安培力; 感应电动势为： E=BLv感应电流为： - 安培力为: 故: 求和，有: 故：——= 故v 与P 是线性关系；故C 正确，ABD 错误；故选：5 .如图所示，直角三角形 ABC 中存在一匀强磁场, AC 边上的 A. 从P 射出的粒子速度大 B •从Q 射出的粒子速度大C.从P 射出的粒子，在磁场中运动的时间长D.两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹， 根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论. 粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等） ，粒子在磁场中偏转 的圆心角相等，根据粒子在磁场中运动的时间： 一，又因为粒子在磁场中圆周运动的周期——，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从 P 点和 Q 点射出，由图知，粒子运动的半径 ，又粒子在磁场中做圆周运动的半径知粒子运动速度，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时， 洛伦兹力充当向心力，从而得出半径公式- ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆 心，找半径，结合几何知识分析解题， 6 . 在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方 向如图所示•过c 点的导线所受安培力的方向（ ）輕 :上4*右C---- --- ----- 'CA. 与ab边平行，竖直向上B.与ab边垂直，指向右边C与ab边平行，竖直向下 D.与ab边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a在c处的磁场方向垂直ac斜向下，b在c处的磁场方向垂直be斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c点所受安培力方向为与 ab边垂直，指向左边，D正确；7 .下列说法中正确的是（）A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD错误；8.在如图所示的平行板电容器中，电场强度E和磁感应强度 B相互垂直，一带正电的粒子q以速度v沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。

高中物理带电粒子在磁场中的运动题20套(带答案)含解析一、带电粒子在磁场中的运动专项训练1．如图所示，一质量为m 、电荷量为+q 的粒子从竖直虚线上的P 点以初速度v 0水平向左射出，在下列不同情形下，粒子经过一段时间后均恰好经过虚线右侧的A 点．巳知P 、A 两点连线长度为l ，连线与虚线的夹角为α=37°，不计粒子的重力，(sin 37°=0.6，cos 37°=0.8).(1)若在虚线左侧存在垂直纸面向外的匀强磁场，求磁感应强度的大小B 1；(2)若在虚线上某点固定一个负点电荷，粒子恰能绕该负点电荷做圆周运动，求该负点电荷的电荷量Q (已知静电力常量为是）；(3)若虚线的左侧空间存在垂直纸面向外的匀强磁场，右侧空间存在竖直向上的匀强电场，粒子从P 点到A 点的过程中在磁场、电场中的运动时间恰好相等，求磁场的磁感应强度的大小B 2和匀强电场的电场强度大小E .【答案】（1）0152mv B ql = （2）2058mv l Q kq = （3）0253mv B ql π= 220(23)9mv E qlππ-=【解析】 【分析】 【详解】（1)粒子从P 到A 的轨迹如图所示：粒子在磁场中做匀速圆周运动，设半径为r 1 由几何关系得112cos 25r l l α== 由洛伦兹力提供向心力可得2011v qv B m r =解得:0 152mv Bql=(2)粒子从P到A的轨迹如图所示：粒子绕负点电荷Q做匀速圆周运动，设半径为r2由几何关系得252cos8lr lα==由库仑力提供向心力得2222vQqk mr r=解得:258mv lQkq=(3)粒子从P到A的轨迹如图所示：粒子在磁场中做匀速圆周运动，在电场中做类平抛运动粒子在电场中的运动时间00sin35l ltv vα==根据题意得，粒子在磁场中运动时间也为t，则2Tt=又22mTqBπ=解得0253mvBqlπ=设粒子在磁场中做圆周运动的半径为r，则0v t rπ=解得:35l r π=粒子在电场中沿虚线方向做匀变速直线运动，21cos 22qE l r t mα-=⋅ 解得:220(23)9mv E qlππ-=2．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,0P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()22211r L r ⎫=-+⎪⎪⎝⎭得到：123BLqv m=（2）粒子21L v t =，212qE h t m =在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：29v m=（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'=而v ''=所以，运动过程中粒子的最小速率为v v v =''-'即：0E v B =3．科学家设想在宇宙中可能存在完全由反粒子构成的反物质.例如：正电子就是电子的反粒子，它跟电子相比较，质量相等、电量相等但电性相反.如图是反物质探测卫星的探测器截面示意图.MN 上方区域的平行长金属板AB 间电压大小可调，平行长金属板AB 间距为d ，匀强磁场的磁感应强度大小为B ，方向垂直纸面向里.MN 下方区域I 、II 为两相邻的方向相反的匀强磁场区，宽度均为3d ，磁感应强度均为B ，ef 是两磁场区的分界线，PQ 是粒子收集板，可以记录粒子打在收集板的位置.通过调节平行金属板AB 间电压，经过较长时间探测器能接收到沿平行金属板射入的各种带电粒子.已知电子、正电子的比荷是b ，不考虑相对论效应、粒子间的相互作用及电磁场的边缘效应.（1）要使速度为v 的正电子匀速通过平行长金属极板AB ，求此时金属板AB 间所加电压U ；（2）通过调节电压U 可以改变正电子通过匀强磁场区域I 和II 的运动时间，求沿平行长金属板方向进入MN 下方磁场区的正电子在匀强磁场区域I 和II 运动的最长时间t m ； （3）假如有一定速度范围的大量电子、正电子沿平行长金属板方向匀速进入MN 下方磁场区，它们既能被收集板接收又不重叠，求金属板AB 间所加电压U 的范围.【答案】（1）Bvd （2）Bb π（3）3B 2d 2b ＜U ＜221458B d b【解析】 【详解】（1）正电子匀速直线通过平行金属极板AB ，需满足 Bev=Ee因为正电子的比荷是b ，有 E=U d联立解得：u Bvd =（2）当正电子越过分界线ef 时恰好与分界线ef 相切，正电子在匀强磁场区域I 、II 运动的时间最长。

高中物理磁场定律练习题
1. 一个长直导线内电流为5A，长度为10cm，求导线周围的磁场强度。

2. 一个长直导线内电流为10A，长度为20cm，另一个长直导线距离该导线为15cm，内电流为8A，求第二个导线感受到的磁场强度。

3. 一个直径为4cm的环形线圈上流过电流，电流为15A，求其中心处的磁场强度。

4. 一个长直导线内电流为6A，长度为30cm，另一个长直导线距离该导线为12cm，内电流为10A，求第二个导线感受到的磁场强度。

5. 一个螺线管内沿轴线的电流为8A，螺旋线圈宽度为5cm，圈数为6，求螺线管内部中心处的磁场强度。

6. 一个长直导线内电流为12A，长度为25cm，另一个长直导线距离该导线为18cm，内电流为7A，求第二个导线感受到的磁场强度。

7. 一个直径为10cm的环形线圈上流过电流，电流为20A，求其中心处的磁场强度。

8. 一个长直导线内电流为4A，长度为15cm，另一个长直导线距离该导线为10cm，内电流为6A，求第二个导线感受到的磁场强度。

9. 一个螺线管内沿轴线的电流为10A，螺旋线圈宽度为8cm，圈数为5，求螺线管内部中心处的磁场强度。

10. 一个长直导线内电流为9A，长度为20cm，另一个长直导线距离该导线为16cm，内电流为5A，求第二个导线感受到的磁场强度。

WORD格式整理一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=II安培力为：I=III=I 2I2II=II=I△I△I故：I 2I2II△I＝I△I求和，有：I 2I2I∑I△I＝I∑△I故：I 2I2II＝I(I0−I)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则( )A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．WORD 格式整理粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：I =I 2II ，又因为粒子在磁场中圆周运动的周期I =2II II ，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从P 点和Q 点射出，由图知，粒子运动的半径I I <I I ，又粒子在磁场中做圆周运动的半径I =II II知粒子运动速度I I <I I ，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式I =II II ，周期公式I =2II II ，运动时间公式I =I 2I I ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c 点的导线所受安培力的方向( )A. 与ab 边平行，竖直向上B. 与ab 边垂直，指向右边C. 与ab 边平行，竖直向下D. 与ab 边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c 点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a 在c 处的磁场方向垂直ac 斜向下，b 在c 处的磁场方向垂直bc 斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c 点所受安培力方向为与ab 边垂直，指向左边，D 正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A 错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B 正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD 错误；8．在如图所示的平行板电容器中，电场强度E 和磁感应强度B 相互垂直，一带正电的粒子q 以速度v 沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。
