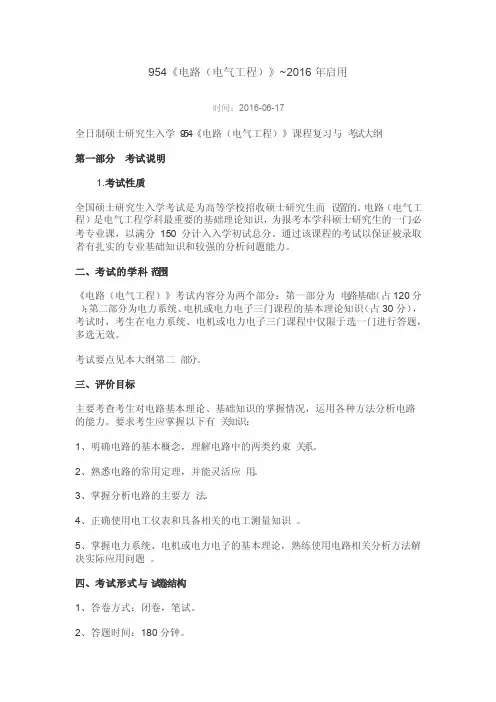

954《电路（电气工程）》~2016年‎启用时间：2016-06-17全日制硕士‎研究生入学‎954《电路（电气工程）》课程复习与‎考试大纲第一部分考试说明1.考试性质全国硕士研‎究生入学考‎试是为高等‎学校招收硕‎士研究生而‎设置的。

电路（电气工程）是电气工程‎学科最重要‎的基础理论‎知识，为报考本学‎科硕士研究‎生的一门必‎考专业课，以满分15‎0分计入入‎学初试总分‎。

通过该课程‎的考试以保‎证被录取者‎有扎实的专‎业基础知识‎和较强的分‎析问题能力‎。

二、考试的学科‎范围《电路（电气工程）》考试内容分‎为两个部分‎：第一部分为‎电路基础（占120分‎）；第二部分为‎电力系统、电机或电力‎电子三门课‎程的基本理‎论知识（占30分），考试时，考生在电力‎系统、电机或电力‎电子三门课‎程中仅限于‎选一门进行‎答题，多选无效。

考试要点见‎本大纲第二‎部分。

三、评价目标主要考查考‎生对电路基‎本理论、基础知识的‎掌握情况，运用各种方‎法分析电路‎的能力。

要求考生应‎掌握以下有‎关知识：1、明确电路的‎基本概念，理解电路中‎的两类约束‎关系。

2、熟悉电路的‎常用定理，并能灵活应‎用。

3、掌握分析电‎路的主要方‎法。

4、正确使用电‎工仪表和具‎备相关的电‎工测量知识‎。

5、掌握电力系‎统、电机或电力‎电子的基本‎理论，熟练使用电‎路相关分析‎方法解决实‎际应用问题‎。

四、考试形式与‎试卷结构1、答卷方式：闭卷，笔试。

2、答题时间：180分钟‎。

3、题型：填空题、简答题和计‎算题。

第二部分考查要点一、电路基础考‎试内容范围‎1、电路模型和‎电路定律：电路基本概‎念、电压与电流‎的参考方向‎、常用的电路‎元件(电阻元件、电感元件、电容元件、电压源、电流源、受控源、运算放大器‎等)、基尔霍夫定‎律2、直流电路：电阻串联、并联、星形和三角‎形联结的等‎效变换、求解等效电‎阻的方法；用支路电流‎法、节点(结点)电压法、回路电流法‎列写方程，求解电路；灵活应用叠‎加定理、替代定理、戴维宁（诺顿）定理、互易定理、特勒根定理‎对电路进行‎分析和计算‎；含运算放大‎器电路的分‎析。

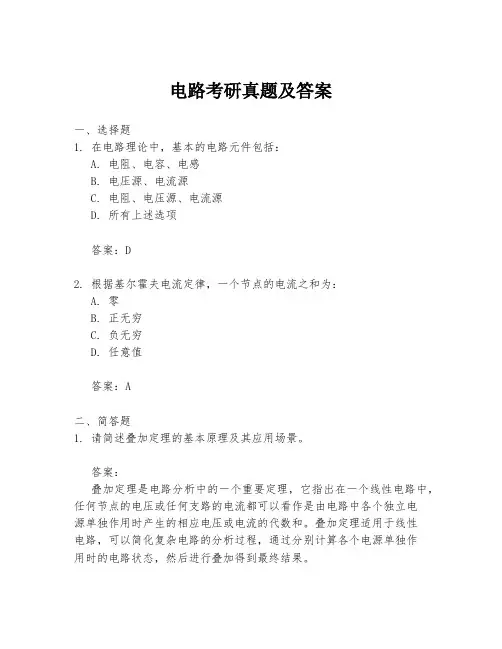

电路考研真题及答案一、选择题1. 在电路理论中，基本的电路元件包括：A. 电阻、电容、电感B. 电压源、电流源C. 电阻、电压源、电流源D. 所有上述选项答案：D2. 根据基尔霍夫电流定律，一个节点的电流之和为：A. 零B. 正无穷C. 负无穷D. 任意值答案：A二、简答题1. 请简述叠加定理的基本原理及其应用场景。

答案：叠加定理是电路分析中的一个重要定理，它指出在一个线性电路中，任何节点的电压或任何支路的电流都可以看作是由电路中各个独立电源单独作用时产生的相应电压或电流的代数和。

叠加定理适用于线性电路，可以简化复杂电路的分析过程，通过分别计算各个电源单独作用时的电路状态，然后进行叠加得到最终结果。

2. 解释什么是戴维南定理，并给出其在电路分析中的应用。

答案：戴维南定理是电路理论中的一个重要定理，它指出任何线性双端网络都可以用一个单一的电压源和一个串联电阻来等效替代，而不影响网络外电路的电压和电流。

电压源的电压等于网络两端的开路电压，串联电阻等于从网络两端看进去的等效电阻。

戴维南定理常用于简化复杂电路的分析，尤其是在需要计算网络对外部负载的影响时。

三、计算题1. 给定一个由电阻R1、R2、R3串联组成的电路，其中R1=100Ω，R2=200Ω，R3=300Ω，求电路的总电阻。

答案：串联电路的总电阻等于各个电阻值的代数和，即：\[ R_{总} = R1 + R2 + R3 = 100Ω + 200Ω + 300Ω = 600Ω \]2. 一个电路包含一个电压源Vs=10V和一个电阻R=5Ω，求通过电阻的电流I。

答案：根据欧姆定律，电流I等于电压V除以电阻R，即：\[ I = \frac{Vs}{R} = \frac{10V}{5Ω} = 2A \]请注意，以上内容仅为示例，实际的电路考研真题及答案会根据具体的考试大纲和题目要求而有所不同。

考生在准备考研时，应参考最新的考试大纲和历年真题进行复习。

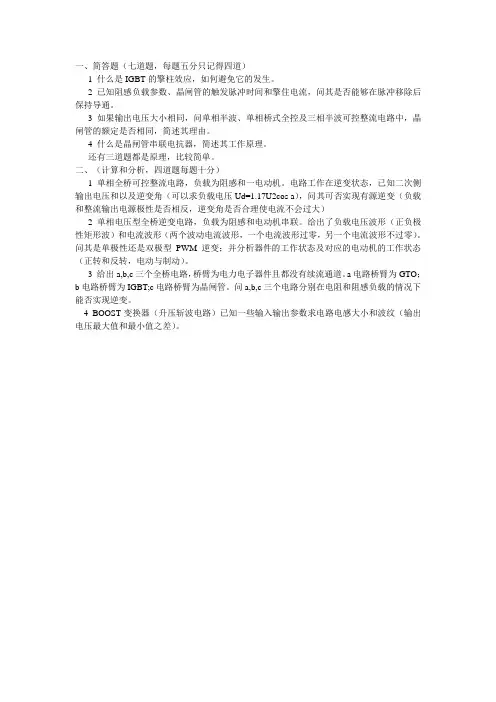

一、简答题（七道题，每题五分只记得四道）
1 什么是IGBT的擎柱效应，如何避免它的发生。

2 已知阻感负载参数、晶闸管的触发脉冲时间和擎住电流，问其是否能够在脉冲移除后保持导通。

3 如果输出电压大小相同，问单相半波、单相桥式全控及三相半波可控整流电路中，晶闸管的额定是否相同，简述其理由。

4 什么是晶闸管串联电抗器，简述其工作原理。

还有三道题都是原理，比较简单。

二、（计算和分析，四道题每题十分）
1 单相全桥可控整流电路，负载为阻感和一电动机。

电路工作在逆变状态，已知二次侧输出电压和以及逆变角（可以求负载电压Ud=1.17U2cos a），问其可否实现有源逆变（负载和整流输出电源极性是否相反，逆变角是否合理使电流不会过大）
2单相电压型全桥逆变电路，负载为阻感和电动机串联。

给出了负载电压波形（正负极性矩形波）和电流波形（两个波动电流波形，一个电流波形过零，另一个电流波形不过零）。

问其是单极性还是双极型PWM逆变；并分析器件的工作状态及对应的电动机的工作状态（正转和反转，电动与制动）。

3 给出a,b,c三个全桥电路，桥臂为电力电子器件且都没有续流通道。

a电路桥臂为GTO；b电路桥臂为IGBT;c电路桥臂为晶闸管。

问a,b,c三个电路分别在电阻和阻感负载的情况下能否实现逆变。

4 BOOST变换器（升压斩波电路）已知一些输入输出参数求电路电感大小和波纹（输出电压最大值和最小值之差）。

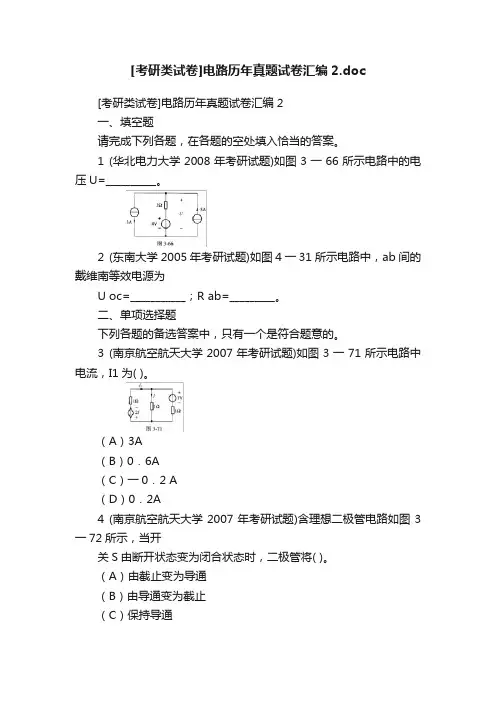

[考研类试卷]电路历年真题试卷汇编2.doc[考研类试卷]电路历年真题试卷汇编2一、填空题请完成下列各题，在各题的空处填入恰当的答案。

1 (华北电力大学2008年考研试题)如图3一66所示电路中的电压U=__________。

2 (东南大学2005年考研试题)如图4一31所示电路中，ab间的戴维南等效电源为U oc=___________；R ab=_________。

二、单项选择题下列各题的备选答案中，只有一个是符合题意的。

3 (南京航空航天大学2007年考研试题)如图3一71所示电路中电流，I1为( )。

（A）3A（B）0．6A（C）一0．2 A（D）0．2A4 (南京航空航天大学2007年考研试题)含理想二极管电路如图3一72所示，当开关S由断开状态变为闭合状态时，二极管将( )。

（A）由截止变为导通（B）由导通变为截止（C）保持导通（D）保持截止5 (南京航空航天大学2006年考研试题)如图3一73所示电路中节点2的节点电压方程为( )。

（A）一3U1+4U2一U3=一48（B）U1+4U2一U3=一48（C）一5U1+4U2=-4（D）一9U1+4U2一U3=一86 (中国矿业大学2008年考研试题)如图3一77所示电路受控源的电压为( )。

（A）一6V（B）6V（C）5V（D）一5V7 (西安电子科技大学2009年考研试题)如图4一44所示电路，10V电压源产生功率等于( )。

（A）1W（B）3W（C）4W（D）6W8 (华南理工大学2010年考研试题)用回路电流法求解如图3一51所示电路中I X及受控源的功率。

9 (华南理工大学2009年考研试题)如图3一52所示电路，已知U S1=1V，U S2=2V，U S3=4V，I S=3A，R1=1Ω，R2=0．2Ω，R3=0．25Ω，R4=2Ω。

用节点电压法求电压U。

10 (武汉理工大学2010年考研试题)求如图3一54和图3一55所示电路中的输入电阻R ab。

3、东南大学《电路基础》本科教学大纲
东大954电路虽然考查知识点不多，但是试题很有难度，计算量较大，建议早点复习，复习时参考东南大学本科生《电路基础》教学大纲和东南大学954电路《考试大纲》。

4、2016年校内答疑知识点
含2016年校内答疑老师透露的知识点，对想考研省力的学生很有帮助！
三、东南大学《电路（电气工程）》考研复习题
1、《电路基础》课后习题详解答案
黄学良的电路课本的习题答案详解（考过原题，而且是本校用书，有一定参考价值）
2、电路考研大串讲习题答案
电路大串讲习题答案详解（综合985高校的考研题目，经典之极，助你达到新的高度！）
四、赠送资料（电子版，发邮箱）
第一部分：专业课
第二部分：公共课
以下为截图及预览：
2015年考研真题：
2014年考研真题：
2015年真题答案：
2014年真题答案：
考研复习笔记：
考研复习题：。

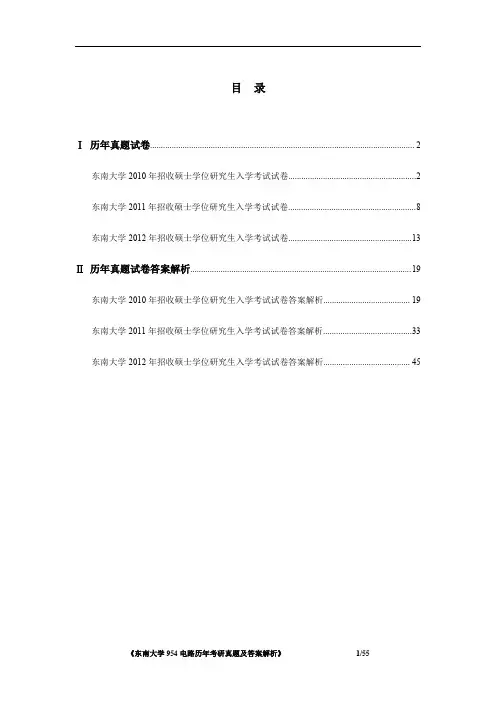

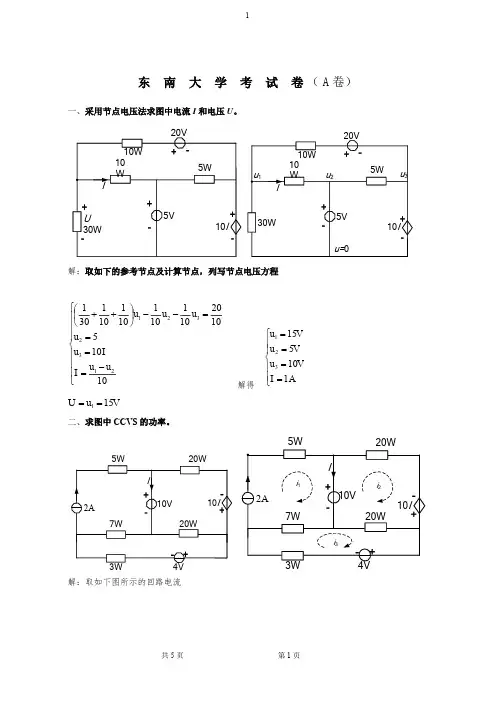

目录Ⅰ历年真题试卷 (2)东南大学2010年招收硕士学位研究生入学考试试卷 (2)东南大学2011年招收硕士学位研究生入学考试试卷 (8)东南大学2012年招收硕士学位研究生入学考试试卷 (13)Ⅱ历年真题试卷答案解析 (19)东南大学2010年招收硕士学位研究生入学考试试卷答案解析 (19)东南大学2011年招收硕士学位研究生入学考试试卷答案解析 (33)东南大学2012年招收硕士学位研究生入学考试试卷答案解析 (45)Ⅰ历年真题试卷东南大学2010年招收硕士学位研究生入学考试试卷请考生注意：试题解答务请考生做在专用“答题纸”上！做在其他答题纸上或试卷上的解答将被视为无效答题，不予评分。

科目代码：954科目名称：电路（电路工程）一、填空题（每题6分，共60分）1.如图所示，已知)60100cos(2220)(1︒+=t t u (V)，L 1=L 2=0.4H ，M=0.1H ，当)()(21t u t u =时，求C=F 。

图12.图示稳态电路中，U=10V ，I=50A ，P=400W ，P 1=300W ，Q 2=100Var ，电路呈容性，试求I 1=A ，I 2=A 。

图23.图示电路中，a 图中的网络N 的伏安特性曲线如图b 所示，试给出网络N 的诺顿等值电路表达式。

图34.图示电路中，R1=1Ω，R3=3Ω，U S1=1V，I S2=2A，R2可变。

若要使R2改变时，各支路电流不变，试求U S3=V。

图45.图示电路中，L1=1H，L2=2H，M=0.5H，i S为周期函数其波形如图b所示，则电压表的读数为V。

图a图b图56.图示电路中，运放为理想运放，求u0=V。

图67.N 0为无源线性定常系统，已知当)(2t u S ε=V 时，响应)2(2t e i --=A ，t≥0；当)(3t u S ε=V 时，响应)23(2t e i --=A ，t≥0；试求u S 为图b 所示波形时的响应i =A 。

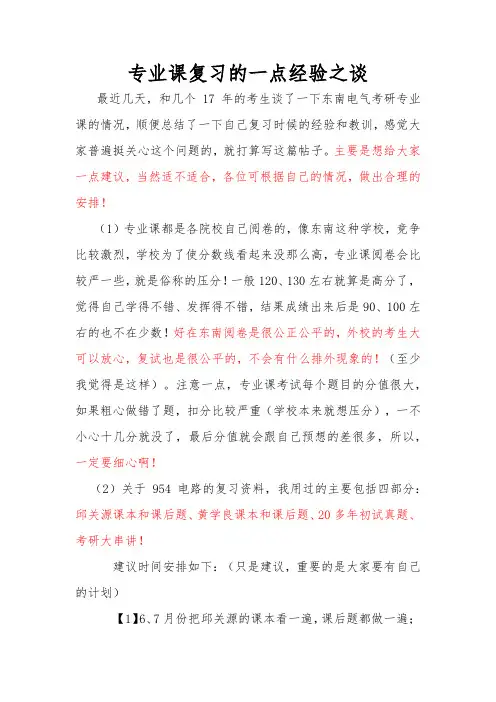

专业课复习的一点经验之谈最近几天，和几个17年的考生谈了一下东南电气考研专业课的情况，顺便总结了一下自己复习时候的经验和教训，感觉大家普遍挺关心这个问题的，就打算写这篇帖子。

主要是想给大家一点建议，当然适不适合，各位可根据自己的情况，做出合理的安排！（1）专业课都是各院校自己阅卷的，像东南这种学校，竞争比较激烈，学校为了使分数线看起来没那么高，专业课阅卷会比较严一些，就是俗称的压分！一般120、130左右就算是高分了，觉得自己学得不错、发挥得不错，结果成绩出来后是90、100左右的也不在少数！好在东南阅卷是很公正公平的，外校的考生大可以放心，复试也是很公平的，不会有什么排外现象的！（至少我觉得是这样）。
