气压供水设备(气压罐)的设计公式 气压供水设备(气压罐)的设计公式
1、气压罐消防稳压泵的选择：
稳压泵的扬程：
Hb=Hy2+Pmin+Hs2=51mH2O
式中：Hy2——
水箱最低水位至气压罐最低水位间的静水压(MPa);
Hs2——水箱至气压罐总水头损失(MPa);
气压罐稳压泵流量：
Q=Vf/Tx
2、气压罐设计最小工作压力和设计最大工作压力的计算：
为保证消防供水安全可靠，气压罐设计最小工作压力，应满足最不利点灭火设备或用水设备的水压要求：Pmin=HC+∑hω+HZ
长沙中崛供水设备有限公司
式中：Pmin——气压罐设计最小工作压力(MPa);
HC——最不利点灭火设备或用水设备所需的水压(MPa);
∑hω——最不利管路的沿程和局部水头损失(MPa);
HZ——
最不利点灭火设备或用水设备与气压给水设备(气压罐)最低水位间的静水压(MPa);
(1) 消火栓(气压罐)系统：
Pmin=HC+∑hω+HZ=0.50MPa
Pmax=Pmin/α=0.50/0.75=0.667MPa
(2) 自动喷洒(气压罐)系统：
Pmin=HC+∑hω+HZ=0.153MPa
Pmax=Pmin/α=0.153/0.75=0.204MPa
(3) 由此确定气压罐的最大工作压力为0.667MPa,最小设计压力为0.50MPa
3、立式气压罐水罐设计水位的计算：
长沙中崛供水设备有限公司 气压罐设计最高水位：
hmax=(1-α/β)H=(1-0.75/1.1) 1.75=0.557m
式中：H——立式气压罐总高度(m);
气压罐设计最低水位：
hmin=(1-1/β)H =(1-1/1.1) 1.75=0.159m;
4、气压罐的水罐空气部分容积：
Vk=αVZ/β =0.75 1.98/1.1=1.35m3
5、气压罐的水罐非调节水容积：
△Vω=(1-1/β)VZ =(1-1/1.1) 1.98=0.18m3

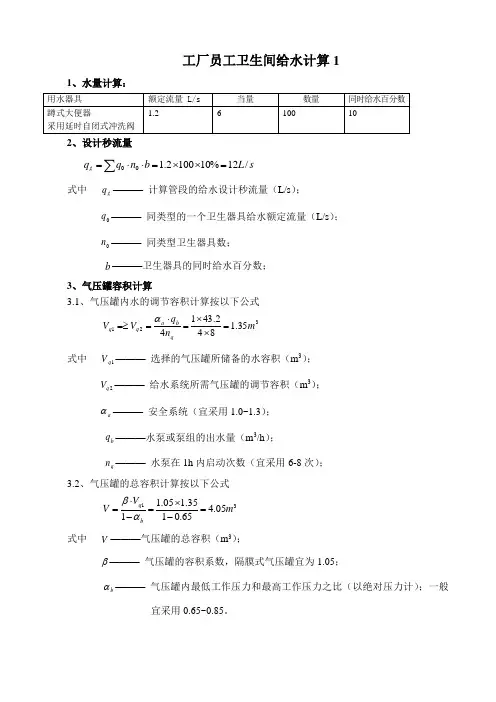

6、1.气压罐总容积：
VZ=βVω/(1-α)=1.1 045/(1-0.75)=1.98m3
式中：VZ——气压罐总容积(m3);
α——气压罐压缩空气充装比，取α=0.75;
β——气压罐容积附加系数，取β=1.1
