三相异步电动机的结构和工作原理ppt课件

绕线式
铁心：由外周有槽的硅钢片叠成。
鼠笼转子
(1) 鼠笼式绕组
铁芯槽内放铜条，端部用短路环形成一体。
或铸铝形成转子绕组。
(2) 绕线式绕组同定子绕组一样，也分为三相，并且接成星形。
转子电路的特点：自行闭合，不外接电力负载。
精选PPT课件
9
鼠笼式电动机与绕线式电动机的的比较：
鼠笼式：结构简单、价格低廉、工作可靠；不能人
此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
发电机 ——将机械能转换为电能；
电动机 ——将电能转换为机械能。
一、电动机的分类
电动机
同步电动机
鼠笼式
交流电动机异步电动机三相电动机绕线式
单相电动机
他励、并励电动机
直流电动机串励、复励电动机
精选PPT课件
3
二、三相异步电动机的结构
精选PPT课件
4
精选PPT课件
5
精选PPT课件
6
三相异步机的结构
定子绕组（三相）
定子
转子：在旋转磁场作用
下，产生感应电
V2
U1 W2
动势或电流。
W1
V1
三相定子绕组：转子产生旋转磁场
精选PPT课件
U2
机座
7
1.定子
铁心：由内周有槽的硅钢片叠成。
U1 ----U2 三相绕组 V1 ----V2
W1---- W2 机座：铸钢或铸铁
精选PPT课件
8
2.转子鼠笼式

三相异步电动机电气控制课件PPT45页

1、反接制动控制线路
2、能耗制动控制线路 (3) 异步电动机调速控制系统
1、双速电动机控制线路 2、变频调速系统 (4)电动机的保护环节
2021/91/1、5 短路保护 2、过载保护 3、过电流保护
1
任三务相3 异机步床电控制动线机路电的气基控本环制节
全压启动
2021/9/15
2
任三务相3 异机步床电控制动线机路电的气基控本环制节
任三务相3 异机步床电控制动线机路电的气基控本环制节
三相异步电动机几种典型电气控制
(1)三相异步电动机的起动控制线路
全压启动
1．点动控制线路 2．长动控制线路 3．两地控制线路
降压启动
1.丫-△降压起动控制线路
2.串电阻(电抗器)降压起动控制线路
3.定子串自耦变压器降压启动
正反转控制 (2)三相异步电动机的制动控制线路
2021/9/15
25
任三务相3 异机步床电控制动线机路电的气基控本环制节
2、自动往返控制
SQ 2
SQ 1
(a) 往返运动图
FR
SB 1
SB 3
KM 1
SQ 1
KM 2 KM 1 SQ 2
SQ 2 SB 2
KM 1 KM 2
KM 2
SQ 1
2021/9/15
(b )
自动往返控制电路
按下正向起动按钮SB1，电动机正向起动运行，带动工作台向前运动。当运行到SQ2位置时，挡块压下 SQ2，接触器KMl断电释放，KM2通电吸合，电动机反向起动运行，使工作台后退。工作台退到SQl位置时，挡块压下SQl，KM2断电释放，KM1通电吸合，电动机又正向起动运行，工作台又向前进，如此一直循环下去，直到需要停止时按下SB3，KMl 和KM2线圈同时断电释放，电动机脱离电源停止转动。

三相异步交流电动机ppt课件

电工技术
定子的作用：
定子是用来产生旋转磁场的。
总目录章目录返回上一页下一页
电工技术
转子铁心：由外周有槽的硅钢片叠成。
2.转子
鼠笼式转子绕组
绕线式转轴、风扇
绕线式异步电动机，鼠笼式异步电动机。
总目录章目录返回上一页下一页
转子铁心
电工技术
总目录章目录返回上一页下一页
电工技术
转子铁心中槽内嵌放的是什么呢？转子绕组
总目录章目录返回上一页下一页
鼠笼式绕组
电工技术
1、铁芯槽内放入铜条，端部（铜条的两端）各用铜环将导体条连接起来，形成一体。
去掉转子铁芯后，整个绕组的外形像个鼠笼，故称为笼型绕组。
鼠笼转子
总目录章目录返回上一页下一页
电工技术
总目录章目录返回上一页下一页
各相绕组机械结构、电气参数、三相阻抗都相同，在空间相位差120 °的三相绕组。
总目录章目录返回上一页下一页
绕线式绕组
电工技术
通常其三个绕组的末端联在一起，首端分别与固定在转轴上的三个互相绝缘的铜质滑环相接（外接三相对称交流电），并连成星型。
？
总目录章目录返回上一页下一页
星型连接
复习
电工技术
电动机的分类：
电动机
同步电动机
鼠笼式
交流电动机异步电动机三相电动机绕线式
单相电动机
直流电动机
总目录章目录返回上一页下一页
复习
1.定子
电动机结构
（三相异步电动机）
2. 转子
电工技术
总目录章目录返回上一页下一页

三相异步电动机课件ppt课件

4.1.2 三相异步电动机的基本工作原理
一、转动原理
1、电生磁：三相对称绕组通
往三相对称电流产生圆形旋转磁场。
2、磁生电：旋转磁场切割
转子导体感应电动势和电流。
3、电磁力：转子载流（有功
分量电流）体在磁场作用下受电磁力作用，形成电磁转矩，驱动电动机旋转，将电能转化为机械能。
V2
W1

n1
每个整距绕组由Nc个相同和线匝组成，每个整距线圈的电动势:
E y1(y ) Nc Et1 4.44 fNc 1
第4章三相异步电动机
三、短距线圈的电动势每个短距线圈的电动势:
E y1( y ) 4.44 fNcΦ1k y1
ky1

E y1(yτ) E y1(yτ)

sin(
Fp1 2 Fq1k y1 0.9( 2 qNc ) k y1kq1Ic
第4章三相异步电动机
3、相绕组的磁动势
每个极下的磁动势和磁阻构成一条分支磁路。若电机有p 对磁极，就有p条并联的对称分支磁路，所以一相绕组的基波磁动势就是该绕组在一对磁极下线圈所产生的基波磁动势，若每相电流为Ip:
第4章三相异步电动机
双层绕组的特点：
1）线圈数等于槽数；
2）线圈数组数等于极数，也等于最大并联支路数；
3）每相绕组的电动势等于每条支路的电动势。
可组成较多的并联支路
可以选择最有利的节
距，使电动势和磁动
优势波形更接近正弦波点
所有线圈的形状和尺寸相同，便于实现机械化
端部排列整齐机械强度高
部连线较长适用于q468等偶数的2极小型三相第4章三相异步电动机优点优点元件少结构简单嵌线方便槽内无层间绝缘槽内无层间绝缘元件少结构简单嵌线方便广泛应用于10kw以下的广泛应用于10kw以下的异步电动机定子绕组异步电动机定子绕组单层绕组为整距绕组整距绕组单层绕组为三相单层绕组的优缺点不适宜于大中型电机缺点电动势和磁动势波形较差势波形较差电动势和磁动铁损和噪声较大声较大铁损和噪起动性能较差第4章三相异步电动机423423三相双层绕组三相双层绕组双层绕组每个槽内放上下两层线圈的有效边线圈的每一个有效边放在某一槽的上层另一个有效边则放置在相隔为y的另一槽的下层

《三相异步电动机》课件

家用电器中的应用
家用电器中常使用三相异步电动机，如洗衣机、冰箱等。
发展趋势
未来，三相异步电动机将逐渐应用于新能源、电动汽车等领域，促进技术的进步。
六、总结
三相异步电动机的特点和优缺点
三相异步电动机具有结构简单、运行稳定等特点，但启动力矩较小，需要额外的起动装置。
未来发展和应用前景
随着新能源和电动汽车等领域的快速发展，三相异步电动机有着广阔的应用前景。
三相异步电动机具有结构简单、运行稳定的优点，但缺点是起动力矩较小，需要外部辅助装置。
二、原理
1 磁场转速与电动机转速
三相异步电动机的转速与其磁场旋转速度不同步，因此称为“异步”电动机。
2 感应电动机的工作原理
感应电动机利用旋转磁场在转子中产生感应电流，从而产生转矩，驱动机械运转。
3 转子的损耗和转矩
转子中的铜损、磁损等会导致能量损耗，同时会产生转矩，使电动机能够开展工作。
三、结构
组成
三相异步电动机由定子、转子、端盖、轴等组件构成，各个局
定子上的线圈按照一定的规律布置，形成电磁场，驱动转子旋转。
各部件的作用和功能
不同部件在电机运行过程中，起着各自不可或缺的作用，确保电机正常工作。
四、运行和控制
1
启动、运行、停止
通过给定适当的电压和频率，电动机可以启动、运行和停止。
2
控制方式
运行电动机可以通过多种方式进行控制，如电阻起动、变频器控制等。
3
速度调节方法
可以通过改变电动机供电频率、极对数等参数来实现对电动机转速的调节。
五、应用
工业应用案例
三相异步电动机被广泛应用于各种工业领域，如机械加工、生产装配线等。

6三相异步电动机学习课件PPT

sN=
n0－nN n0
=
3 000－2 940 3 000
= 0.02
(2) 定子三相绕组为三角形联结
I1P =
IN 3
= 42.2 3
A = 24.36 A
(3) 输入有功功率
P1N= 3 UN IN N = 3×380×42.2×0.89 W = 24.8 kW
(4)
效率
N =
PN 100% = P1N
例1：三相异步电动机 p=3，电源f1=50Hz，电机额定转速n=960r/min。
求：转差率s
同步转速：n0
60 f1 p
60 50 3
1000
r
/ min
转差率： s n0 n 1000 960 0.04
n0
1000
转矩平衡
电机输出转矩T2等于电磁转矩T减去空载转矩T0。即：
c
载的变化而自动调整，这种 s=1 能力称为自适应负载能力。
T TL Ts Tm
启动： Ts>TL (负载转矩)，电机启动
转速n，转矩T
c点：转矩达最大Tm ，转速n继续，T，沿cb走
b点：T=TL，转速n不再上升，稳定运行
若TL ，暂时T< TL,n s I2 T
例3：三相异步电动机，额定功率PN=10kW，
§6.1 三相异步电动机的结构与工
作原理
磁铁
磁场旋转
n0 f
n
N
ei
e方向用右手定则
确定
f方向用左手定则
确定
S
闭合线圈
磁极旋转
导线切割磁力线产生感应电动势
e B l v （右手定则）
磁感应强度导线长切割速度

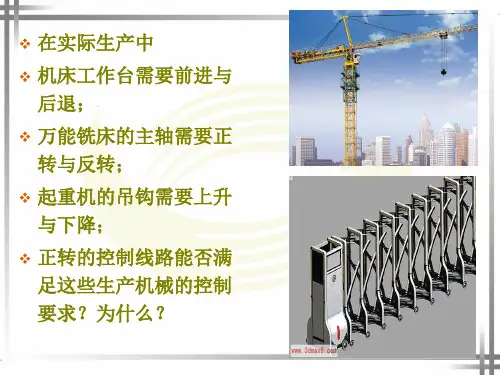

三相异步电动机的正反转控制线路教学课件ppt

正反向启动控制
❖ 电动机反转的条件：改变通入电动机定子绕组三相电源的相序。
❖ 换相的方法：改变电源任意两相的接线。
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
接触器联锁正反转控制线路
利用两个交流接触器交替工作，改变电源接入电动机的相序来实现电动机正反转控制。
接触器联锁的正反转控制线路
L1 L2 L3 QS FU SB3
KM1
SB1 KM2 KM1 FR
KM1
SB2 KM1 KM2
FR
KM2
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
合上开关
KM2
接触器联锁的正反转控制线路
KM1
SB2 KM1 KM2
FR
KM2
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
KM2
接触器联锁的正反转控制线路
L1 L2 L3 QS FU SB3
KM1
SB1 KM2 KM1 FR
KM1
SB2 KM1 KM2
FU
SB3
KM2
KM1
SB1 KM2 KM1 FR
KM1
SB2 KM1 KM2
FR
KM2
正转控制火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
按正转起动按钮SB1
L1 L2
KM1线圈获电 L3

三相异步电动机ppt课件

三相异步电动机的工作原理
通对入称对称三相三绕相电组流三相交流电能
旋转磁场 (磁场能量)
转子绕组在磁场中转子绕组中受到电磁力的作用产生 e 和 i
磁场绕组切割转子绕组
转子旋转起来输出机械能量
机械负载旋转起来
返回上一节下一节上一页下一页
三相异步电动机的基本原理
• 基本原理——在定子绕组中，通入三相交流电所产生的旋转磁场与转子绕组中的感应电流相互作用产生的电磁力形成电磁转矩，驱动转子转动，从而使电动机工作。
便形成一个合成磁场，如图
所示，可见此时的合成磁场
是一对磁极（即二极），右
边是N极，左边是S极。
两极旋转磁场示意图
i iu
iv
0
3
三相电流波形
iw
3
iu
t
V2 U1
W2
W1 U2
V1
V2 U1
W2
W1
U2 V1
Hale Waihona Puke V2U1 W2W1 U2
V1
t= 0
Iu=Im
t =
Iv=Im
t
=
Iw=Im
• 空间120度对称分布的三相绕组通过三相对称的交流电流时，产生的合成磁场为极对数p=1的空间旋转磁场，每电源周期旋转一周，即两个极距；
旋转方向：取决于三相电流的相序。
Im
i1 i2 i3
L1
i1
O
t
旋转磁场是沿着：
U1
V1
W1
L2 i2 W1
L3
i3
V2
U1
W2 U2 V2 V1
U1 W2
◆ 与三相绕组中的三相电流

三相异步电动机工作原理PPT课件

又因为nN略低于 n1，所以n1=750 r/min。所以 p=60f1/ n1 =60╳ 50/750=4 SN= （n1—nN）/n1=（750—720）/750=0.04
27
【例题】
某三相异步电动机，电源频率为50Hz，空载转差率s0 = 0.00267，额定转速nN = 730 r/min。试求：电机的极数2p 、同步转速n1 、空载转速n0 、额定转差率sN。【解】旋转磁场的同步转速为
43
三相异步电动机的基本结构
三相绕线型异步电动机示意图
44
三相异步电动机的基本结构
三相异步电动机的外形
更多的图片
45
三相异步电动机的基本结构
三相异步电动机的外形
更多的图片
46
三相异步电动机的基本结构
三相异步电动机的外形
更多的图片
47
三相异步电动机的基本结构
交流低压笼型异步电动机
更多的图片
48
※ 由超前相转向滞后相。 ※ 由通入绕组中的电流的相序决定的。
怎样改变 n0 的方向 ? V(i1) → U(i2) →W(i3)
旋转磁场的旋转方向决定于通入定子绕组中的三相交流电源的相序，且与三相交流电源的相序Ｕ，Ｖ，Ｗ的方向一致．只要任意调换电动机两相绕组所接交流电源的相序，旋转磁场即反转．因此要改变电动机的转向，只要改变旋转磁场的转向即可．
n60f 60503000 r/min
1
p
p
p
异步电动机满载时，s＜0.06故异步电动机的额定转速略小于磁场同
步转速，由此可知同步转速 n1 = 750 r/min , p = 4 ，2p = 8 。
额定转差率
sNn1 n1nN77 57 5 03 02 0.6% 7

三相交流异步电动机精品PPT课件

对运动。
15
如果认为旋转磁场不动。则相当于转子作逆时针方向旋转，转子绕组切割磁力线而产生感应电势和感应电流。其感应电流在绕组中的方向，可用右手定则来判定，即转子上半部是朝向读者，用“⊙”符号表示；下半部是离开读者的，用“+”来表示。转子导体所受力的方向，根据左手定则，如图中“F”所示。可见转子转动的方向和旋转磁场方向是一致的，其如转果子转旋导速转体为磁就n，场不并的能且转切n速割将n磁永1与力远转线小子，于的也n实1。就际显无转而法速易旋n见转相，等。，电源只加在电动机的定子绕组上，而转子绕组中的电流是通过电磁感应得到的，因此又叫做感应电动机
8
三相交流电流建立旋转磁场的过程
9
三相对称电流的数学表达式
iA = Imsinωt iB = Imsin(ωt-120°） iC = Imsin(ωt+120 °)
10
当电流经过六分之一周波T1时刻，C相线圈电流为0，A相线圈电流为正，电流由A端流入，X端流出；B相线圈为负，由Y端流入，B 端流出。形成的磁场与T0时刻相比旋转了60度。
n1=60f/p
式中：f — 电源频率 p — 磁极对数 n1 — 同步转速，转/分。
12
试分析如下情况
• 三个线圈中，如其中一个线圈断路，小磁针是否会旋转？
• 三个线圈中，如其中一个线圈的方向接反，小磁针是否会旋转？
13
（3）电动机的工作原理和转差率
电动机运行原理
14
三相交流产生的旋转磁场，切割转子导体，
1500
17
通过这个例子，可以看出，感应电动机在正常运转时的转差极小。如果电动机所带动的机械负荷很大，会引起转速降低，转差增大，转子中的电流与定子中的电流也会增大，在严重的情况下会导致电动机绕组烧坏。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

复习提问导入新课新课讲解
8
一、三相异步电动机的构造
复习提问导入新课新课讲解小结作业返回
三相异步电动机
星形连接
三角形连接
复习提问导入新课新课讲解
9
一、三相异步电动机的构造
三相异步电动机
复习提问导入新课新课讲解小结作业返回
〖练习〗：请同学们在给出的答题纸上画出星形/三角形接线图
复习提问导入新课新课讲解小结作业返回
转子是异步电动机的旋转部分由转轴、转子铁心和转子绕组组成作用是输出机械转矩转子绕组分为绕线式和笼型两种
复习提问导入新课新课讲解
12
二、旋转磁场的产生
三相异步电动机
1、旋转磁场的产生
复习提问将对称三相电流i1、 i2 、i3通入在空间彼此相差
6
一、三相异步电动机的构造
三相异步电动机
电动机由定子和转子两个基本部分组成
复习提问
导入新课
新课讲解
小结作业
返回
定子
转子
复习提问导入新课新课讲解
7
一、三相异步电动机的构造
三相异步电动机
复习提问导入新课新课讲解小结作业返回
1、定子定子由机座、铁心和定子绕组组成。定子绕组是电动机的电路部分，由三相对称绕组组成，有六个出线端U1-U2、V1-V2、 W1-W2，定子绕组按要求接成星形或三角形
电机及电力拖动
三相异步电动机
1
复习提问导入新课新课讲解小结作业返回
三相异步电动机
2
复习提问
三相异步电动机
复习提问导入新课新课讲解小结作业返回
提问：闭合电路中导体切割磁感线
产生感__应__电__动__势__ 产生
感应电流受磁场力作用
导致导体 _运__动_____
_感__应__电__流_
导入新课 120的作星形连接的三个相同线圈U1U2、V1V2、新课讲解 W1W2。
小结作业 i1= Imsin( t) i2 = Imsin( t – 120)
返回 i3 = Imsin( t + 120)
三相电流
复习提问导入新课新课讲解
13
二、旋转磁场的产生
三相异步电动机
复习提问导入新课新课讲解小结作业返回
返回
复习提问导入新课新课讲解
24
三、三相异步电动机的工作原理三相异步电动机
“异步”含义：复习提问三相异步电动机转子的转速小于旋转磁场的转导入新课速，这也是异步电动机工作的必要条件。
新课讲解小结作业返回
复习提问导入新课新课讲解
25
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
复习提问导入新课新课讲解
4
导入新课
复习提问导入新课新课讲解小结作业返回
这就是感应电动机的基本原
理
三相异步电动机
复习提问导入新课新课讲解
5
导入新课
复习提问导入新课新课讲解小结作业返回
电动机转动输出机械转矩
三相异步电动机
通过接线盒接入三相交流电
复习提问导入新课新课讲解
根据上述理论，我们来观察下列实验现象
复习提问导入新课新课讲解
3
导入新课
三相异步电动机
复习提问导入新课新课讲解小结作业返回
问问题题2１：：闭随合着线磁圈场的的转动方转何方向动运向有，动与什闭的磁么合？场关线的系圈旋？是转如闭闭旋合合转线线方圈圈向也与相将磁同转场动的
You Know, The More Powerful You Will Be
26
结束语
当你尽了自己的最大努力时，失败也是伟大的，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时间：XX年XX月XX日
复习提问导入新课新课讲小结作业返回
三相异步电动机
复习提问导入新课新课讲解
16
二、旋转磁场的产生
三相异步电动机
结论：
当空间彼此相差1200的三个相同的线圈通入对
复习提问称三相交流电时，就能够产生与电流有相同角
导入新课速度的旋转磁场
三相异步电动机
复习提问导入新课新课讲解
19
二、旋转磁场的产生
复习提问导入新课新课讲解小结作业返回
三相异步电动机
复习提问导入新课新课讲解
20
二、旋转磁场的产生
三相异步电动机
2、实现旋转磁场的反转
复习提问方法：把接到三相绕组上的任意两根电源线对调，就可实现旋转磁场
导入新课的反转。
复习提问导入新课新课讲解小结作业返回
复习提问导入新课新课讲解
23
三、三相异步电动机的工作原理三相异步电动机
三相异步电动机工作原理：
复习提问导入新课新课讲解
当三相异步电动机接通电源时，定子绕组就会产生旋转磁场，转子相当于磁场中的闭合线圈，随着磁场的旋转，转子就会旋转起来。
小结作业
设电流为正值时，电流从线圈的首端流向末端，用表示流入，用 ⊙ 表示流出。反之电流由末端流向首端。
取 t = 0、T/3、2T/3和Ｔ四个瞬间，标出电流的方向，由右手螺旋法则确定磁场的方向。
复习提问导入新课新课讲解
14
二、旋转磁场的产生
复习提问导入新课新课讲解小结作业返回
三相异步电动机
复习提问导入新课新课讲解
10
一、三相异步电动机的构造
三相异步电动机
复习提问导入新课新课讲解小结作业返回
W2 U2
V2
U1 V1
W1
W2 U2 V2
U1 V1
W1
L1
L2 L3
星形连接
L1
L2 L3
三角形连接
复习提问导入新课新课讲解
11
一、三相异步电动机的构造
三相异步电动机
2、转子
新课讲解
小结作业
返回
复习提问导入新课新课讲解
17
二、旋转磁场的产生
问题：
复习提问
如果i1、 i2 、i3分别接入
U1U2、 W1W2、 V1V2，磁
导入新课场将怎样旋转呢？
新课讲解
小结作业
返回
三相异步电动机
复习提问导入新课新课讲解
18
二、旋转磁场的产生
复习提问导入新课新课讲解小结作业返回
新课讲解
小结作业
返回
复习提问导入新课新课讲解
21
三、三相异步电动机的工作原理三相异步电动机
问题：
复习提问导入新课新课讲解
如果三相异步电动机的定子接入三相电源,则转子将处于一个旋转的磁场当中，会产生什么效果呢？
小结作业
返回
复习提问导入新课新课讲解
22
三、三相异步电动机的工作原理三相异步电动机
