斯维尔节能软件BECS常见问题处理

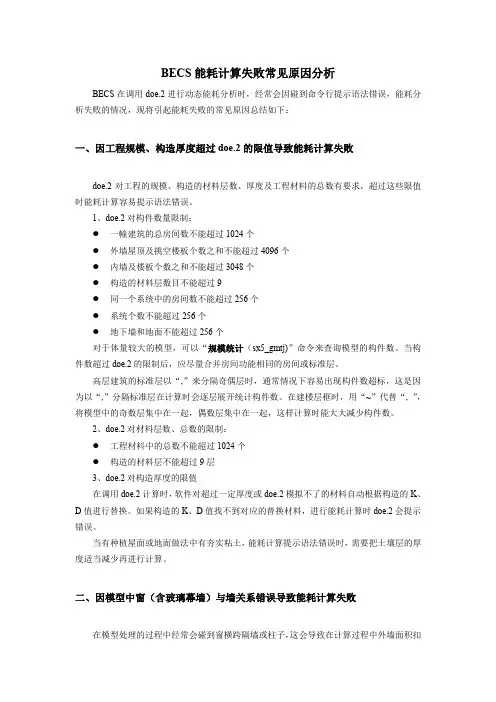

BECS能耗计算失败常见原因分析BECS在调用doe.2进行动态能耗分析时，经常会因碰到命令行提示语法错误，能耗分析失败的情况，现将引起能耗失败的常见原因总结如下：一、因工程规模、构造厚度超过doe.2的限值导致能耗计算失败doe.2对工程的规模、构造的材料层数、厚度及工程材料的总数有要求，超过这些限值时能耗计算容易提示语法错误。

1、doe.2对构件数量限制：●一幢建筑的总房间数不能超过1024个●外墙屋顶及挑空楼板个数之和不能超过4096个●内墙及楼板个数之和不能超过3048个●构造的材料层数目不能超过9●同一个系统中的房间数不能超过256个●系统个数不能超过256个●地下墙和地面不能超过256个对于体量较大的模型，可以“规模统计（sx5_gmtj)”命令来查询模型的构件数。

当构件数超过doe.2的限制后，应尽量合并房间功能相同的房间或标准层。

高层建筑的标准层以“,”来分隔奇偶层时，通常情况下容易出现构件数超标，这是因为以“,”分隔标准层在计算时会逐层展开统计构件数。

在建楼层框时，用“~”代替“, ”，将模型中的奇数层集中在一起，偶数层集中在一起，这样计算时能大大减少构件数。

2、doe.2对材料层数、总数的限制：●工程材料中的总数不能超过1024个●构造的材料层不能超过9层3、doe.2对构造厚度的限值在调用doe.2计算时，软件对超过一定厚度或doe.2模拟不了的材料自动根据构造的K、D值进行替换。

如果构造的K、D值找不到对应的替换材料，进行能耗计算时doe.2会提示错误。

当有种植屋面或地面做法中有夯实粘土，能耗计算提示语法错误时，需要把土壤层的厚度适当减少再进行计算。

二、因模型中窗（含玻璃幕墙）与墙关系错误导致能耗计算失败在模型处理的过程中经常会碰到窗横跨隔墙或柱子，这会导致在计算过程中外墙面积扣减外窗面积后出现负值，导致语法错误。

在能耗计算前，请用【模型检查】命令对模型进行全面的检查。

1-1 窗跨隔墙1-2 窗跨柱子遇到上述情况，可用“门窗打断（mcdd）”命令，将门窗在隔墙处断开，或用“满墙插窗”的方法重新插外窗。

问题：想问问关于2008新版的一些实际建模问题：在一幢建筑中------1，首层是公建，二层以上是居建，虽然节能分析需要分别进行，但在建模中公建模型和居建模型需要分开建模吗还是可以在同一个模型分别设置呢？2，首层有一部份为架空为停车位，那么这部份平楼板需要在首层设置"上边界绝热"还是在二层设置"下边界绝热"还是不用设置呢？答案：分开建模，然后，在计算公建时，设置“上边界绝热”，计算居建时设置“下边界绝热”如果公建与居建不是正好上下对齐的，通常是公建的屋顶要大一些，大出的这部分要单建平屋顶。

问题：我的材料库里没有我想要的材料...请问我在那里可以导入我想要的材料？比如某个网站.....等。

谢谢你！答案：材料来源：1、软件自带（来自节能标准和材料手册）2、厂家3、图集4、手册。

总之，不能造出一套材料数据来。

问题：建筑为局部三层，多为坡屋顶。

中间有个三层通高大厅，大厅的坡屋面上设有天窗，请问怎么建出此天窗，并且使天窗和坡屋面联系起来？坡屋面是否另外开洞？答案：天窗：用闭合PL线画，再“定义天窗”，天窗画到屋顶下一层，按水平轮廓画，自动投影到坡面上。

问题：我做的一间办公楼，大堂屋顶是采光雨棚，怎么定义这采光雨棚啊？怎么选择玻璃的种类？答案：这个采光雨棚就是天窗。

1、BECS天窗定义：在屋顶下层的房间内画一个边界与天窗水平投影一直的闭合PL，用【定义天窗】命令定义成天窗。

2、天窗的而构造：在【工程构造】的“窗”中设置一个天窗构造，选中天窗对象，打开特性表（Ctrl+1），将构造换成天窗构造。

3、玻璃种类：从节能角度讲，满足标准中的限值要求就可以了。

表中有，主要是K值。

天窗的面积比例也有要求。

如果不能满足就要按权衡计算了。

采光注意玻璃的透光性。

问题：坡地建筑带地下室的，一边完全在地下，一边1/3埋在地下，请问怎么计算地下室？答案：楼层框从首层开始，即你说的地下室算作地上首层，然后选中首层被土掩埋的外墙，打开特性表（Ctrl+1），如下设置：这个设置确保获得准确的体形系数。

问题：想问问关于2008新版的一些实际建模问题：在一幢建筑中------1，首层是公建，二层以上是居建，虽然节能分析需要分别进行，但在建模中公建模型和居建模型需要分开建模吗还是可以在同一个模型分别设置呢？2，首层有一部份为架空为停车位，那么这部份平楼板需要在首层设置"上边界绝热"还是在二层设置"下边界绝热"还是不用设置呢？答案：分开建模，然后，在计算公建时，设置“上边界绝热”，计算居建时设置“下边界绝热”如果公建与居建不是正好上下对齐的，通常是公建的屋顶要大一些，大出的这部分要单建平屋顶。

问题：我的材料库里没有我想要的材料...请问我在那里可以导入我想要的材料？比如某个网站.....等。

谢谢你！答案：材料来源：1、软件自带（来自节能标准和材料手册）2、厂家3、图集4、手册。

总之，不能造出一套材料数据来。

问题：建筑为局部三层，多为坡屋顶。

中间有个三层通高大厅，大厅的坡屋面上设有天窗，请问怎么建出此天窗，并且使天窗和坡屋面联系起来？坡屋面是否另外开洞？答案：天窗：用闭合PL线画，再“定义天窗”，天窗画到屋顶下一层，按水平轮廓画，自动投影到坡面上。

问题：我做的一间办公楼，大堂屋顶是采光雨棚，怎么定义这采光雨棚啊？怎么选择玻璃的种类？答案：这个采光雨棚就是天窗。

1、BECS天窗定义：在屋顶下层的房间内画一个边界与天窗水平投影一直的闭合PL，用【定义天窗】命令定义成天窗。

2、天窗的而构造：在【工程构造】的“窗”中设置一个天窗构造，选中天窗对象，打开特性表（Ctrl+1），将构造换成天窗构造。

3、玻璃种类：从节能角度讲，满足标准中的限值要求就可以了。

表中有，主要是K值。

天窗的面积比例也有要求。

如果不能满足就要按权衡计算了。

采光注意玻璃的透光性。

问题：坡地建筑带地下室的，一边完全在地下，一边1/3埋在地下，请问怎么计算地下室？答案：楼层框从首层开始，即你说的地下室算作地上首层，然后选中首层被土掩埋的外墙，打开特性表（Ctrl+1），如下设置：这个设置确保获得准确的体形系数。

斯维尔节能软件BECS常见问题处理斯维尔节能软件BECS技术交底剪力墙在BECS中的处理方法1剪力墙——热桥柱1）剪力墙是由闭合的PL线围合的，能够经过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创立剪力墙的构造做法，最后经过特性表将剪力墙的构造做法赋给转化后的柱构件2）剪力墙是由加粗的PL线绘制而成的，能够经过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创立剪力墙的构造做法，最后经过特性表将剪力墙的构造做法赋给转化后的柱构件2剪力墙——外墙结构图中所提供的剪力墙是填充而没有PL线，能够经过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创立构造做法，最后经过特性表将剪力墙的构造做法赋给剪力墙构件常见热桥在BECS中的处理方法1）外保温外保温的特点是保温材料可连续铺设而不被切断，因另外墙和梁柱的构造外层均要设置保温材料。

1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。

2、墙内的梁柱热桥建模柱：图中插入柱子梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度3、设置外墙的构造，按实际构造设置。

4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。

5、外墙外保温时，由于不存在热桥楼板，则在设置梁高时实际梁高=梁高+板厚，那么在外保温的情况下，可不用设置板厚和板构造，直接在梁中设置实际梁高就能够2）内保温内保温的特殊之处在于外墙的保温层被楼板和内墙切断，形成热桥，因此需要对切断处的局部构造做一些简化处理。

A、楼板与梁处的处理：1、梁分为梁、板两部分处理。

斯维尔安装常见操作以及问题处理方法全面 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】软件功能斯维尔是基于CAD平台二次开发的三维算量软件，提供了强大的数据库汇总以及三维模型建模功能，能够针对安装功能完成80%以上的图纸建模工作。

大概有10、12、14、x64等多个版本，支持CAD2006-2012版本。

斯维尔的长处在于一次模型多次使用，方便批量修改，多种报表格式，更能够套定额，套清单。

然后斯维尔的难处就在于对电脑硬件有一定要求，同时开放的不完全，细节处理的十分粗糙，大功能上只能将就使用。

只是一款没得选择的三维算量软件，当然其在价格上的优势也是值得赞赏的。

以下将针对斯维尔的使用方法和技巧上列出一些经验。

一图纸是所有算量的基本前提，所以要将图纸分割好之后导入斯维尔能够节约很多的功夫。

1. 图纸为天正软件绘制，需要转换格式为T3格式，注意天正过期导出的格式无效。

命令:lcjb2. 图纸导入之前勾选导入图纸高级选项，选中重命名相同块，解决块变大问题，移动图纸到坐标原点，减少误差。

3. 在导入斯维尔之后，或者在CAD中就应该注意图纸的比例是否正确，进行比例的调整，具体命令标注和di4. 图纸导入之后发现块被分解了，应该使用相同成块功能，将图块还原。

5. 对于在布局中的图纸，可通过安装10及以上版本的CAD，通过右键左下角布局，选择将布局输出到模型。

二开始建模之前应该建立好标准的系统数据1. 对于电气系统和给排水系统都应该建立好完善的系统编号，以便后来查询和筛选修改2. 对于电气系统图如果过多，又不便于提取应该利用斯维尔的导出到excel功能进行编辑3. 对于一根管子内有多种线，应现在系统识别时输入一种线，读取完之后，再去回路编号界面修改4. 对于读取系统后无显示的管线编号，应该在读取系统界面的高级文字设置里面进行增加5. 导入的系统应该是斯维尔默认设置中的一种，否则会出现电气回路为给排水或未知的情况6. 给排水等水系统不应该进行太细致的划分，一般以分区就比较合适7. 设置好算量模式，一般选择定额模式即可。

斯维尔节能软件B E C S常见问题处理(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--斯维尔节能软件BECS技术交底剪力墙在BECS中的处理方法1剪力墙——热桥柱1）剪力墙是由闭合的PL线围合的，可以通过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2）剪力墙是由加粗的PL线绘制而成的，可以通过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2剪力墙——外墙结构图中所提供的剪力墙是填充而没有PL线，可以通过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创建构造做法，最后通过特性表将剪力墙的构造做法赋给剪力墙构件常见热桥在BECS中的处理方法1）外保温外保温的特点是保温材料可连续铺设而不被切断，因此外墙和梁柱的构造外层均要设置保温材料。

1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。

2、墙内的梁柱热桥建模柱：图中插入柱子梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度3、设置外墙的构造，按实际构造设置。

4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。

5、外墙外保温时，由于不存在热桥楼板，则在设置梁高时实际梁高=梁高+板厚，那么在外保温的情况下，可不用设置板厚和板构造，直接在梁中设置实际梁高就可以2）内保温内保温的特殊之处在于外墙的保温层被楼板和内墙切断，形成热桥，因此需要对切断处的局部构造做一些简化处理。

问题：想问问关于2008新版的一些实际建模问题：在一幢建筑中------1，首层是公建，二层以上是居建，虽然节能分析需要分别进行，但在建模中公建模型和居建模型需要分开建模吗还是可以在同一个模型分别设置呢？2，首层有一部份为架空为停车位，那么这部份平楼板需要在首层设置"上边界绝热"还是在二层设置"下边界绝热"还是不用设置呢？答案：分开建模，然后，在计算公建时，设置“上边界绝热”，计算居建时设置“下边界绝热”如果公建与居建不是正好上下对齐的，通常是公建的屋顶要大一些，大出的这部分要单建平屋顶。

问题：我的材料库里没有我想要的材料...请问我在那里可以导入我想要的材料？比如某个网站.....等。

谢谢你！答案：材料来源：1、软件自带（来自节能标准和材料手册）2、厂家3、图集4、手册。

总之，不能造出一套材料数据来。

问题：建筑为局部三层，多为坡屋顶。

中间有个三层通高大厅，大厅的坡屋面上设有天窗，请问怎么建出此天窗，并且使天窗和坡屋面联系起来？坡屋面是否另外开洞？答案：天窗：用闭合PL线画，再“定义天窗”，天窗画到屋顶下一层，按水平轮廓画，自动投影到坡面上。

问题：我做的一间办公楼，大堂屋顶是采光雨棚，怎么定义这采光雨棚啊？怎么选择玻璃的种类？答案：这个采光雨棚就是天窗。

1、BECS天窗定义：在屋顶下层的房间内画一个边界与天窗水平投影一直的闭合PL，用【定义天窗】命令定义成天窗。

2、天窗的而构造：在【工程构造】的“窗”中设置一个天窗构造，选中天窗对象，打开特性表（Ctrl+1），将构造换成天窗构造。

3、玻璃种类：从节能角度讲，满足标准中的限值要求就可以了。

表中有，主要是K值。

天窗的面积比例也有要求。

如果不能满足就要按权衡计算了。

采光注意玻璃的透光性。

问题：坡地建筑带地下室的，一边完全在地下，一边1/3埋在地下，请问怎么计算地下室？答案：楼层框从首层开始，即你说的地下室算作地上首层，然后选中首层被土掩埋的外墙，打开特性表（Ctrl+1），如下设置：这个设置确保获得准确的体形系数。

斯维尔节能软件BECS技术交底剪力墙在BECS中的处理方法1剪力墙——热桥柱1）剪力墙是由闭合的PL线围合的，可以通过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2）剪力墙是由加粗的PL线绘制而成的，可以通过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2剪力墙——外墙结构图中所提供的剪力墙是填充而没有PL线，可以通过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创建构造做法，最后通过特性表将剪力墙的构造做法赋给剪力墙构件常见热桥在BECS中的处理方法1）外保温外保温的特点是保温材料可连续铺设而不被切断，因此外墙和梁柱的构造外层均要设置保温材料。

1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。

2、墙内的梁柱热桥建模柱：图中插入柱子梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度3、设置外墙的构造，按实际构造设置。

4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。

5、外墙外保温时，由于不存在热桥楼板，则在设置梁高时实际梁高=梁高+板厚，那么在外保温的情况下，可不用设置板厚和板构造，直接在梁中设置实际梁高就可以2）内保温内保温的特殊之处在于外墙的保温层被楼板和内墙切断，形成热桥，因此需要对切断处的局部构造做一些简化处理。

A、楼板与梁处的处理：1、梁分为梁、板两部分处理。

BECS能耗计算失败常见原因分析BECS在调用doe.2进行动态能耗分析时，经常会因碰到命令行提示语法错误，能耗分析失败的情况，现将引起能耗失败的常见原因总结如下：一、因工程规模、构造厚度超过doe.2的限值导致能耗计算失败doe.2对工程的规模、构造的材料层数、厚度及工程材料的总数有要求，超过这些限值时能耗计算容易提示语法错误。

1、doe.2对构件数量限制：●一幢建筑的总房间数不能超过1024个●外墙屋顶及挑空楼板个数之和不能超过4096个●内墙及楼板个数之和不能超过3048个●构造的材料层数目不能超过9●同一个系统中的房间数不能超过256个●系统个数不能超过256个●地下墙和地面不能超过256个对于体量较大的模型，可以“规模统计（sx5_gmtj)”命令来查询模型的构件数。

当构件数超过doe.2的限制后，应尽量合并房间功能相同的房间或标准层。

高层建筑的标准层以“,”来分隔奇偶层时，通常情况下容易出现构件数超标，这是因为以“,”分隔标准层在计算时会逐层展开统计构件数。

在建楼层框时，用“~”代替“, ”，将模型中的奇数层集中在一起，偶数层集中在一起，这样计算时能大大减少构件数。

2、doe.2对材料层数、总数的限制：●工程材料中的总数不能超过1024个●构造的材料层不能超过9层3、doe.2对构造厚度的限值在调用doe.2计算时，软件对超过一定厚度或doe.2模拟不了的材料自动根据构造的K、D值进行替换。

如果构造的K、D值找不到对应的替换材料，进行能耗计算时doe.2会提示错误。

当有种植屋面或地面做法中有夯实粘土，能耗计算提示语法错误时，需要把土壤层的厚度适当减少再进行计算。

二、因模型中窗（含玻璃幕墙）与墙关系错误导致能耗计算失败在模型处理的过程中经常会碰到窗横跨隔墙或柱子，这会导致在计算过程中外墙面积扣减外窗面积后出现负值，导致语法错误。

在能耗计算前，请用【模型检查】命令对模型进行全面的检查。

1-1 窗跨隔墙1-2 窗跨柱子遇到上述情况，可用“门窗打断（mcdd）”命令，将门窗在隔墙处断开，或用“满墙插窗”的方法重新插外窗。

斯维尔节能软件BECS技术交底剪力墙在BECS中的处理方法1剪力墙——热桥柱1）剪力墙是由闭合的PL线围合的，可以通过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2）剪力墙是由加粗的PL线绘制而成的，可以通过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2剪力墙——外墙结构图中所提供的剪力墙是填充而没有PL线，可以通过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创建构造做法，最后通过特性表将剪力墙的构造做法赋给剪力墙构件常见热桥在BECS中的处理方法1）外保温外保温的特点是保温材料可连续铺设而不被切断，因此外墙和梁柱的构造外层均要设置保温材料。

1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。

2、墙内的梁柱热桥建模柱：图中插入柱子梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度3、设置外墙的构造，按实际构造设置。

4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。

5、外墙外保温时，由于不存在热桥楼板，则在设置梁高时实际梁高=梁高+板厚，那么在外保温的情况下，可不用设置板厚和板构造，直接在梁中设置实际梁高就可以2）内保温内保温的特殊之处在于外墙的保温层被楼板和内墙切断，形成热桥，因此需要对切断处的局部构造做一些简化处理。

A、楼板与梁处的处理：1、梁分为梁、板两部分处理。

1.请问那个选楼层的不见了怎么搞出来输入op到选项的截面把那个勾选上1、答：这个问题原因是因为在建模里操作时间过长，CAD里有一个G的内存来保存，达到这个内存就会报这个错，解决：时不时要手动点保存工程，半个钟要切换一下楼层，那它的内存就放空，重新记存操作步骤。

2、使用群共享的CAD2011软件安装完后点注册的时候提示：答：.net farmework3.5是精简版，需要安装一个补丁“CAD11注册报错补丁dotnetfx3.5.rar”，3、算量软件的命令行漂浮出来了，怎么恢复？答：点右键，把“允许固定”勾上再双击。

4、CAD2010、2011闪退解决办法答：C盘下的ProgramData（一般是隐藏的）文件夹下的FLEXnet文件夹里面的东西删除掉再打开CAD，就能进去并且会有提示你激活。

C:\Documents and Settings\All Users\Application Data\FLEXnet5、安装算量软件时定额库闪掉安装不了，单独双击程序下的定额库也安装不了，是什么原因？答：新建一个TXT文本，把后缀名改为UDL，双击该文件，如弹出以下提示表示系统缺少文件，只能重装系统。

6、网络锁驱动安装完成点关闭的时候提示这个答：关了360再安装一次。

7、WIN8系统,CAD2011打开闪退如何解决,重启,重新安装均没有解决答：WIN7：C盘下的ProgramData（一般是隐藏的）文件夹下的FLEXnet文件夹里面的东西删除掉再打开CAD，就能进去并且会有提示你激活。

xp:C:\Documents and Settings\All Users\Application Data\FLEXnet8、安装CAD2006提示答：安装包有问题，需重新下载一个。

9、装斯维尔打开时提示“请安装本地化数据”是什么意思？答：是定额库安装不正确或是其注册表被删除了引起的。

你试试重装一下定额库：方法：打开安装包的以下路径：\3DA2010_2011.6.24\Sysdata\InstallDll，找到“DekSetup.exe”，双击运行即可安装。

斯维尔绿建能耗计算失败常见原因分析BECS能耗计算失败常见原因分析BECS在调用doe.2进行动态能耗分析时，经常会因碰到命令行提示语法错误，能耗分析失败的情况，现将引起能耗失败的常见原因总结如下：一、因工程规模、构造厚度超过doe.2的限值导致能耗计算失败doe.2对工程的规模、构造的材料层数、厚度及工程材料的总数有要求，超过这些限值时能耗计算容易提示语法错误。

1、doe.2对构件数量限制：●一幢建筑的总房间数不能超过1024个●外墙屋顶及挑空楼板个数之和不能超过4096个●内墙及楼板个数之和不能超过3048个●构造的材料层数目不能超过9●同一个系统中的房间数不能超过256个●系统个数不能超过256个●地下墙和地面不能超过256个对于体量较大的模型，可以“规模统计（sx5_gmtj)”命令来查询模型的构件数。

当构件数超过doe.2的限制后，应尽量合并房间功能相同的房间或标准层。

高层建筑的标准层以“,”来分隔奇偶层时，通常情况下容易出现构件数超标，这是因为以“,”分隔标准层在计算时会逐层展开统计构件数。

在建楼层框时，用“~”代替“, ”，将模型中的奇数层集中在一起，偶数层集中在一起，这样计算时能大大减少构件数。

2、doe.2对材料层数、总数的限制：●工程材料中的总数不能超过1024个●构造的材料层不能超过9层3、doe.2对构造厚度的限值在调用doe.2计算时，软件对超过一定厚度或doe.2模拟不了的材料自动根据构造的K、D值进行替换。

如果构造的K、D值找不到对应的替换材料，进行能耗计算时doe.2会提示错误。

当有种植屋面或地面做法中有夯实粘土，能耗计算提示语法错误时，需要把土壤层的厚度适当减少再进行计算。

二、因模型中窗（含玻璃幕墙）与墙关系错误导致能耗计算失败在模型处理的过程中经常会碰到窗横跨隔墙或柱子，这会导致在计算过程中外墙面积扣减外窗面积后出现负值，导致语法错误。

在能耗计算前，请用【模型检查】命令对模型进行全面的检查。

节能软件常见问题目录1、BECS屏幕菜单不能加载的问题 (3)2、swr_workset.ws工程设置文件的用途和意义 (3)3、房间的分割和合并 (3)4、天窗和屋顶的建模方法 (3)5、天窗的问题 (4)6、地下室与室外大气相接触的顶板 (4)7、修剪后的墙体恢复矩形立面 (5)8、柱墙检查 (5)9、墙基检查 (6)10、外遮阳考虑的两个因素 (6)11、回形房间的处理 (6)12、公共建筑与居住建筑混建的问题 (7)13、错层建筑的建模问题 (7)14、线性热桥的设置 (8)15、周边地面与非周边地面的定义 (9)16、多种外墙构造的设置 (9)17、设置地下墙比例 (9)18、创建坡屋顶的问题 (10)19、设置天井 (10)20、工程能耗计算语法错误问题 (11)21、封闭阳台的设置 (11)22、半地下室建模问题 (11)23、如何输出平面简图到计算书 (12)24、结露检查如何生成独立报告书 (12)25、开间窗墙比的计算 (13)26、【节能检查】中限值要求≤0.0 (13)27、【门窗整理】中的弧窗尺寸与节能专篇中弧窗尺寸不一致 (13)28、夏热冬暖地区公建，建筑的能耗值不一定与外窗的K值成正比 (13)29、窗朝向手动检查方法 (14)30、当坡屋顶角度＞45°（深圳地区＞75°）时，外墙热工中出现屋顶构造 (14)31、黑龙江居建，外墙没进行冷凝受潮验算 (15)32、【有效通风开启面积】检查项计算方法： (15)33、北京《公共建筑节能设计标准》DB11/687-2015注意事项： (15)34、天正导出的玻璃幕墙在绿建软件中不识别 (15)35、报告中材料参数输出为‘—’ (16)36、同一层房间，一部楼板分为地面，一部分为挑空楼板，如下图： (16)37、【数据提取】时‘建筑面积’为负 (18)38、【数据提取】时‘地上体积’为负 (19)39、能耗计算不考虑附加热阻 (20)40、报告输出时提示‘不能执行Microsoft Word’ (20)41、模型观察时出现模型很小的情况，如图： (20)问题：1、BECS屏幕菜单不能加载的问题方法1：在命令行输入：JZCD（加载菜单），等同于手动执行内部命令“S55_LoadMenuSys”加载菜单。

软件功能斯维尔是基于CAD平台二次开发的三维算量软件，提供了强大的数据库汇总以及三维模型建模功能，能够针对安装功能完成80%以上的图纸建模工作。

大概有10、12、14、x64等多个版本，支持CAD2006-2012版本。

斯维尔的长处在于一次模型多次使用，方便批量修改，多种报表格式，更能够套定额，套清单。

然后斯维尔的难处就在于对电脑硬件有一定要求，同时开放的不完全，细节处理的十分粗糙，大功能上只能将就使用。

只是一款没得选择的三维算量软件，当然其在价格上的优势也是值得赞赏的。

以下将针对斯维尔的使用方法和技巧上列出一些经验。

一图纸是所有算量的基本前提，所以要将图纸分割好之后导入斯维尔能够节约很多的功夫。

1. 图纸为天正软件绘制，需要转换格式为T3格式，注意天正过期导出的格式无效。

命令:lcjb2. 图纸导入之前勾选导入图纸高级选项，选中重命名相同块，解决块变大问题，移动图纸到坐标原点，减少误差。

3. 在导入斯维尔之后，或者在CAD中就应该注意图纸的比例是否正确，进行比例的调整，具体命令标注和di4. 图纸导入之后发现块被分解了，应该使用相同成块功能，将图块还原。

5. 对于在布局中的图纸，可通过安装10及以上版本的CAD，通过右键左下角布局，选择将布局输出到模型。

二开始建模之前应该建立好标准的系统数据1. 对于电气系统和给排水系统都应该建立好完善的系统编号，以便后来查询和筛选修改2. 对于电气系统图如果过多，又不便于提取应该利用斯维尔的导出到excel功能进行编辑3. 对于一根管子内有多种线，应现在系统识别时输入一种线，读取完之后，再去回路编号界面修改4. 对于读取系统后无显示的管线编号，应该在读取系统界面的高级文字设置里面进行增加5. 导入的系统应该是斯维尔默认设置中的一种，否则会出现电气回路为给排水或未知的情况6. 给排水等水系统不应该进行太细致的划分，一般以分区就比较合适7. 设置好算量模式，一般选择定额模式即可。
