看施工图纸注意事项

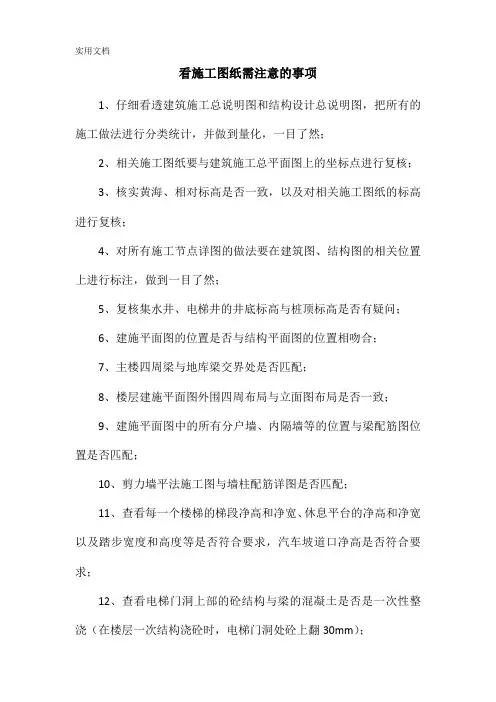

看施工图纸需注意的事项1、仔细看透建筑施工总说明图和结构设计总说明图，把所有的施工做法进行分类统计，并做到量化，一目了然；2、相关施工图纸要与建筑施工总平面图上的坐标点进行复核；3、核实黄海、相对标高是否一致，以及对相关施工图纸的标高进行复核；4、对所有施工节点详图的做法要在建筑图、结构图的相关位置上进行标注，做到一目了然；5、复核集水井、电梯井的井底标高与桩顶标高是否有疑问；6、建施平面图的位置是否与结构平面图的位置相吻合；7、主楼四周梁与地库梁交界处是否匹配；8、楼层建施平面图外围四周布局与立面图布局是否一致；9、建施平面图中的所有分户墙、内隔墙等的位置与梁配筋图位置是否匹配；10、剪力墙平法施工图与墙柱配筋详图是否匹配；11、查看每一个楼梯的梯段净高和净宽、休息平台的净高和净宽以及踏步宽度和高度等是否符合要求，汽车坡道口净高是否符合要求；12、查看电梯门洞上部的砼结构与梁的混凝土是否是一次性整浇（在楼层一次结构浇砼时，电梯门洞处砼上翻30mm）；13、把后浇带的位置粘贴到建施平面图上，查看后浇带位置是否设置在人防口部、集水井、电梯井、人防门框上等；14、查看排水沟是否有穿越人防隔墙、口部等；15、根据人防门框的高度及门扇的宽度查看边上的梁底至地面的净高，对人防门扇开启是否有影响；16、现施工图纸上很多都是标注参照xx图集的施工做法，因此要备齐相关的施工图集；17、查看建筑施工图的门窗表，对各类门窗的高度与梁配筋图进行核实后，确认门窗上口与梁底的高度多少，来确认梁底是否要下挂；18、确认施工图纸中进户门的预留洞口尺寸，是否符合消防验收的相关要求；19、在施工图纸中必须慎重规划塔吊安装位置、施工升降机安装位置、配电房位置、水泵房位置、顶板上临时施工道路的位置等。

在规划临时设施时，必须查看周围的雨污水井里的水位标高后，然后确认临时设施地坪、卫生间等的标高，以防止水倒灌。

20、在熟悉施工图纸的同时，要对照工程预算书进行相互核实，避免发生工程量有遗漏现象；21、如施工图中有电力的开关站、配电房（+0.000以下净空1.8-2米，梁底至+0.000净空3.5米））等土建工程需总包单位施工时，必须核实其净宽、净高、门窗洞口等是否符合电力验收规范要求（开关站+0.000以下净空1.8-2米，梁底至+0.000净空5.5米）；22、桩位图与结构平面图对照桩位是否一致；23、桩位图中桩数量、桩型、标高是否与设计统计表中一致；24、墙柱配筋详图中钢筋根数与下部设计统计是否一致；25、门窗表中门窗宽度、高度与建筑平面图中进行核对尺寸；26、空调板处的雨水管、消防管是否对窗开启有影响；27、相邻两家用户的卧室与房间空调洞高度是否合理，设置位置两家用户是否会发生矛盾；28、查看顶层结构梁是否需要上翻设置；29、核对地库建施、结构图中采光井数量，位置是否对应；30、核对结构图中梁钢筋集中标注与原位标注是否矛盾；31、核实水电平面图与土建结构、建施平面图中的隔墙、预埋管等位置是否一致；32、核对烟道出屋面高度是否符合相关图集的要求（上人屋面与非上人屋面高度不同）；33、如人防工程核实是否有防爆电缆井。

图纸怎么看懂的最快
图纸看懂的最快方法具体如下：
1、按顺序进行
我们在拿到施工图纸后，需要根据图纸的顺序进行查看，先看设计施工说明，了解该建筑的基本情况、施工材料和注意事项，然后在看平面图、立面图、剖面图、最后看结构图，这样能够让你对整个建筑有个大致了解，从而了解设计者的思想和意图。

2、牢记主要尺寸
施工图上有各种各样的尺寸，我们想要将所有尺寸记住具有一定难度，但对建筑物的主要尺寸，例如房屋的层高、基础尺寸、开间的进深等尺寸我们要牢牢记住，这样能够减少施工中所犯错误。

3、弄清相互关系
我们在看施工图纸时需要弄清每张图纸之间的联系和相互关系，将施工说明中做法和图纸对照，同时做好洞、沟、槽等的预留，这是减少和避免差错的重要步骤。

4、抓住重点
我们在看施工图时，需要抓住每张图的重点才能减少差错，在结合施工中容易出现的问题，进行纠正，例如平面图中首先看指北针，弄清房屋朝向，立面图主要记住门窗洞口标高，结构图中需要了解墙、梁、柱等设计要求。

5、图表对照法
看施工图时，如果出现无法详细表达的表格，我们需要采用图表对照法，将图中的数据与表格中的数据做对照，看下是否有错误。

施工图使用注意事项与常见问题解析施工图是建筑工程中非常重要的一环，它是建筑师设计意图的具体呈现，也是施工过程中的指南。

然而，在使用施工图的过程中，常常会遇到一些问题和困惑。

本文将就施工图使用的注意事项和常见问题进行解析，帮助读者更好地理解和应用施工图。

一、施工图使用注意事项1. 仔细阅读图纸说明：施工图上往往会标注一些重要信息和特殊要求，如材料规格、施工工艺等。

在使用施工图之前，务必仔细阅读图纸说明，确保对这些要求有清晰的理解。

2. 熟悉图纸符号和标识：施工图中会使用大量的符号和标识来表示不同的构件和材料，如墙体、窗户、门等。

在使用施工图之前，需要对这些符号和标识进行学习和了解，以便准确理解图纸的含义。

3. 注意图纸的比例：施工图往往采用比例绘制，如1:50或1:100等。

在使用施工图时，需要根据比例进行测量和计算，确保施工的准确性和精度。

4. 注意图纸的尺寸和比例关系：施工图中的尺寸和比例关系非常重要，它们直接关系到施工的准确性和效果。

在使用施工图时，需要仔细检查图纸上的尺寸和比例关系，确保其准确无误。

5. 注意图纸的更新和修改：在施工过程中，有时会对施工图进行更新和修改。

在使用施工图之前，需要确认所使用的图纸是否为最新版本，以免因为使用了过时的图纸而导致施工错误。

二、常见问题解析1. 图纸上的尺寸和实际施工有偏差：这是一个常见的问题，通常是由于施工过程中的误差所导致的。

解决这个问题的关键是加强施工过程的质量控制，确保施工的准确性和精度。

2. 图纸上的材料规格与实际材料不符：有时施工图上标注的材料规格与实际使用的材料不一致，这可能是由于设计变更或者供应商问题所导致的。

在遇到这种情况时，需要及时与设计师和供应商进行沟通，寻找解决方案。

3. 图纸中的施工工艺不清晰：有时施工图中对一些细节的施工工艺描述不够清晰，这给施工过程带来了困扰。

在遇到这种情况时，需要与设计师进行沟通，明确工艺要求，并在施工过程中及时解决问题。

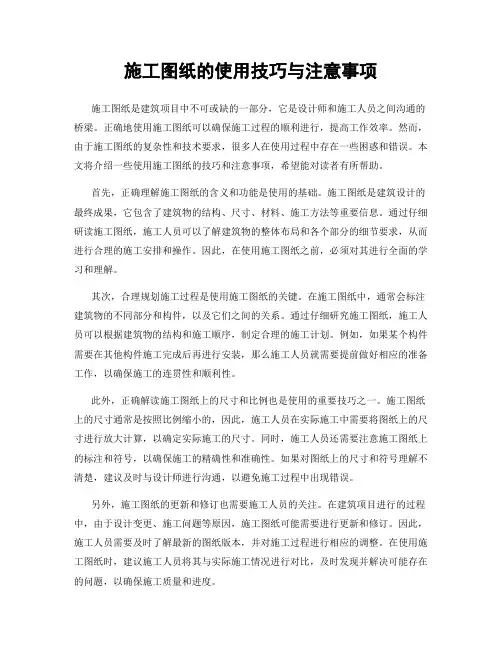

施工图纸的使用技巧与注意事项施工图纸是建筑项目中不可或缺的一部分，它是设计师和施工人员之间沟通的桥梁。

正确地使用施工图纸可以确保施工过程的顺利进行，提高工作效率。

然而，由于施工图纸的复杂性和技术要求，很多人在使用过程中存在一些困惑和错误。

本文将介绍一些使用施工图纸的技巧和注意事项，希望能对读者有所帮助。

首先，正确理解施工图纸的含义和功能是使用的基础。

施工图纸是建筑设计的最终成果，它包含了建筑物的结构、尺寸、材料、施工方法等重要信息。

通过仔细研读施工图纸，施工人员可以了解建筑物的整体布局和各个部分的细节要求，从而进行合理的施工安排和操作。

因此，在使用施工图纸之前，必须对其进行全面的学习和理解。

其次，合理规划施工过程是使用施工图纸的关键。

在施工图纸中，通常会标注建筑物的不同部分和构件，以及它们之间的关系。

通过仔细研究施工图纸，施工人员可以根据建筑物的结构和施工顺序，制定合理的施工计划。

例如，如果某个构件需要在其他构件施工完成后再进行安装，那么施工人员就需要提前做好相应的准备工作，以确保施工的连贯性和顺利性。

此外，正确解读施工图纸上的尺寸和比例也是使用的重要技巧之一。

施工图纸上的尺寸通常是按照比例缩小的，因此，施工人员在实际施工中需要将图纸上的尺寸进行放大计算，以确定实际施工的尺寸。

同时，施工人员还需要注意施工图纸上的标注和符号，以确保施工的精确性和准确性。

如果对图纸上的尺寸和符号理解不清楚，建议及时与设计师进行沟通，以避免施工过程中出现错误。

另外，施工图纸的更新和修订也需要施工人员的关注。

在建筑项目进行的过程中，由于设计变更、施工问题等原因，施工图纸可能需要进行更新和修订。

因此，施工人员需要及时了解最新的图纸版本，并对施工过程进行相应的调整。

在使用施工图纸时，建议施工人员将其与实际施工情况进行对比，及时发现并解决可能存在的问题，以确保施工质量和进度。

最后，使用施工图纸时需要注意保密和安全。

施工图纸包含了建筑物的重要信息，如果泄露给未经授权的人员，可能会对项目的安全和利益造成严重影响。

十大要点教你如何看懂图纸施工图纸是建造房屋的依据，是“工程的语言”它明确规定了要建造一幢什么样的建筑，具体形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

因此必须学会识图方法，才能收到事半功倍的效果。

01循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；点击工程资料免费下载④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

02记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

怎样看工程施工图纸一、施工图纸的基本内容施工图纸通常包括建筑、结构、给排水、暖通空调、电气、消防等各方面的具体施工内容。

其中建筑图纸通常包括平面布置图、立面图、剖面图、局部放大图、构造细部图等。

结构图纸包括结构布置图、结构剖面图、梁柱细部构造图等。

给排水图纸包括给排水平面布置图、剖面图、细部图等。

暖通空调图纸包括管道布置图、风道布置图、末端装置图等。

电气图纸包括总平面布置图、分段平面布置图、线路布置图、终端箱板布置图等。

消防图纸包括消防设备布置图、报警装置布置图、消防水源管道布置图等。

因此，在查看施工图纸时，必须要对以上各方面有所了解，做到心中有数。

二、施工图纸的查看方法1、首先要对整个施工图纸的构成有所了解，了解各个方面的基本内容在哪些图纸里面。

2、对于建筑图纸，首先要查看建筑平面布置图，了解整个建筑物的布置情况，然后再查看立面图、剖面图等，了解建筑物的结构和细部构造。

3、对于结构图纸，首先要查看结构布置图，了解整个结构的布置情况，然后再查看细部构造图，了解结构细部的构造。

4、对于给排水、暖通空调、电气、消防等图纸也是类似的查看方法，首先要了解整个布局图，然后再查看细部构造图，了解各个细部构造。

三、施工图纸的注意事项1、在查看施工图纸时，要做到细心和耐心，一定要对图纸上面的每一个细节进行仔细的查阅，不要遗漏任何一个细节。

2、要对施工图纸上的各种符号、标识、单位有所了解，要了解图纸上的各种表示含义，做到心中有数。

3、在查看图纸时，要注重图纸的协调性和一致性，要对各个图纸之间的关系有所了解，做到不会因为缺少某个方面的内容而导致误工。

4、在查看施工图纸时，一定要用心对图纸进行分析，了解其中的含义，彻底掌握图纸上的内容。

四、怎样看工程施工图纸的作用1、能够帮助施工人员更好的理解工程设计意图，提高工程施工的准确性和效率。

2、能够帮助工程施工人员更好的理解工程设计规定和技术要求，提高工程施工的质量和安全性。

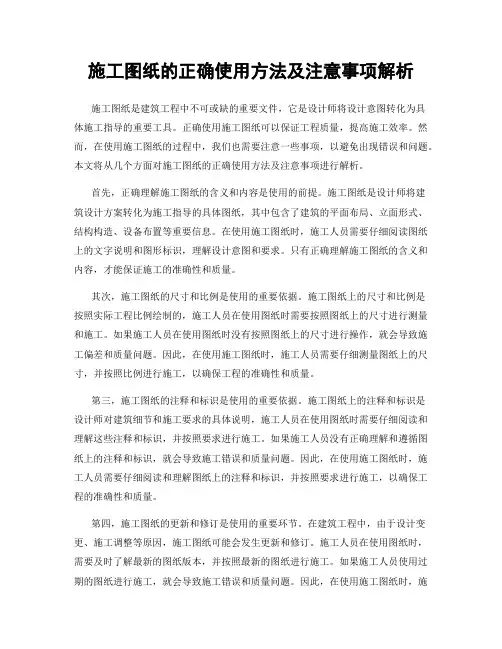

施工图纸的正确使用方法及注意事项解析施工图纸是建筑工程中不可或缺的重要文件，它是设计师将设计意图转化为具体施工指导的重要工具。

正确使用施工图纸可以保证工程质量，提高施工效率。

然而，在使用施工图纸的过程中，我们也需要注意一些事项，以避免出现错误和问题。

本文将从几个方面对施工图纸的正确使用方法及注意事项进行解析。

首先，正确理解施工图纸的含义和内容是使用的前提。

施工图纸是设计师将建筑设计方案转化为施工指导的具体图纸，其中包含了建筑的平面布局、立面形式、结构构造、设备布置等重要信息。

在使用施工图纸时，施工人员需要仔细阅读图纸上的文字说明和图形标识，理解设计意图和要求。

只有正确理解施工图纸的含义和内容，才能保证施工的准确性和质量。

其次，施工图纸的尺寸和比例是使用的重要依据。

施工图纸上的尺寸和比例是按照实际工程比例绘制的，施工人员在使用图纸时需要按照图纸上的尺寸进行测量和施工。

如果施工人员在使用图纸时没有按照图纸上的尺寸进行操作，就会导致施工偏差和质量问题。

因此，在使用施工图纸时，施工人员需要仔细测量图纸上的尺寸，并按照比例进行施工，以确保工程的准确性和质量。

第三，施工图纸的注释和标识是使用的重要依据。

施工图纸上的注释和标识是设计师对建筑细节和施工要求的具体说明，施工人员在使用图纸时需要仔细阅读和理解这些注释和标识，并按照要求进行施工。

如果施工人员没有正确理解和遵循图纸上的注释和标识，就会导致施工错误和质量问题。

因此，在使用施工图纸时，施工人员需要仔细阅读和理解图纸上的注释和标识，并按照要求进行施工，以确保工程的准确性和质量。

第四，施工图纸的更新和修订是使用的重要环节。

在建筑工程中，由于设计变更、施工调整等原因，施工图纸可能会发生更新和修订。

施工人员在使用图纸时，需要及时了解最新的图纸版本，并按照最新的图纸进行施工。

如果施工人员使用过期的图纸进行施工，就会导致施工错误和质量问题。

因此，在使用施工图纸时，施工人员需要及时了解最新的图纸版本，并按照最新的图纸进行施工，以确保工程的准确性和质量。

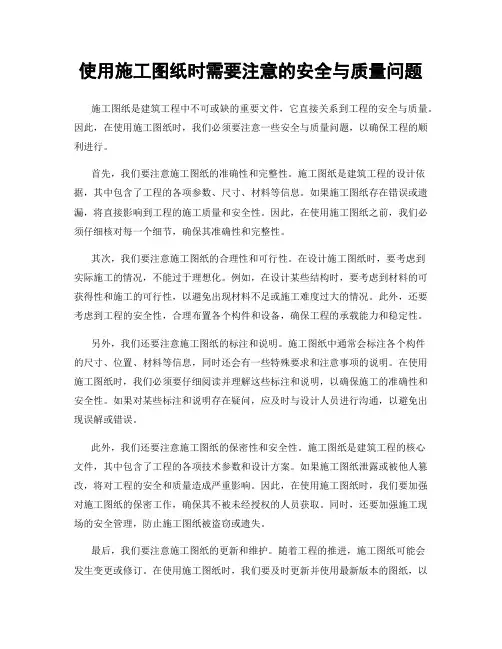

使用施工图纸时需要注意的安全与质量问题施工图纸是建筑工程中不可或缺的重要文件，它直接关系到工程的安全与质量。

因此，在使用施工图纸时，我们必须要注意一些安全与质量问题，以确保工程的顺利进行。

首先，我们要注意施工图纸的准确性和完整性。

施工图纸是建筑工程的设计依据，其中包含了工程的各项参数、尺寸、材料等信息。

如果施工图纸存在错误或遗漏，将直接影响到工程的施工质量和安全性。

因此，在使用施工图纸之前，我们必须仔细核对每一个细节，确保其准确性和完整性。

其次，我们要注意施工图纸的合理性和可行性。

在设计施工图纸时，要考虑到实际施工的情况，不能过于理想化。

例如，在设计某些结构时，要考虑到材料的可获得性和施工的可行性，以避免出现材料不足或施工难度过大的情况。

此外，还要考虑到工程的安全性，合理布置各个构件和设备，确保工程的承载能力和稳定性。

另外，我们还要注意施工图纸的标注和说明。

施工图纸中通常会标注各个构件的尺寸、位置、材料等信息，同时还会有一些特殊要求和注意事项的说明。

在使用施工图纸时，我们必须要仔细阅读并理解这些标注和说明，以确保施工的准确性和安全性。

如果对某些标注和说明存在疑问，应及时与设计人员进行沟通，以避免出现误解或错误。

此外，我们还要注意施工图纸的保密性和安全性。

施工图纸是建筑工程的核心文件，其中包含了工程的各项技术参数和设计方案。

如果施工图纸泄露或被他人篡改，将对工程的安全和质量造成严重影响。

因此，在使用施工图纸时，我们要加强对施工图纸的保密工作，确保其不被未经授权的人员获取。

同时，还要加强施工现场的安全管理，防止施工图纸被盗窃或遗失。

最后，我们要注意施工图纸的更新和维护。

随着工程的推进，施工图纸可能会发生变更或修订。

在使用施工图纸时，我们要及时更新并使用最新版本的图纸，以避免使用过时或错误的信息。

同时，还要做好施工图纸的存档和归档工作，确保其安全可靠地保存，以备后续的查阅和使用。

综上所述，使用施工图纸时需要注意的安全与质量问题包括施工图纸的准确性和完整性、合理性和可行性、标注和说明、保密性和安全性以及更新和维护等方面。

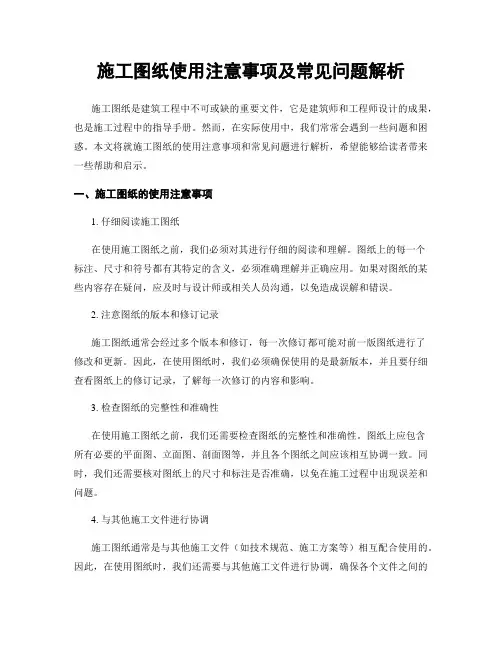

施工图纸使用注意事项及常见问题解析施工图纸是建筑工程中不可或缺的重要文件，它是建筑师和工程师设计的成果，也是施工过程中的指导手册。

然而，在实际使用中，我们常常会遇到一些问题和困惑。

本文将就施工图纸的使用注意事项和常见问题进行解析，希望能够给读者带来一些帮助和启示。

一、施工图纸的使用注意事项1. 仔细阅读施工图纸在使用施工图纸之前，我们必须对其进行仔细的阅读和理解。

图纸上的每一个标注、尺寸和符号都有其特定的含义，必须准确理解并正确应用。

如果对图纸的某些内容存在疑问，应及时与设计师或相关人员沟通，以免造成误解和错误。

2. 注意图纸的版本和修订记录施工图纸通常会经过多个版本和修订，每一次修订都可能对前一版图纸进行了修改和更新。

因此，在使用图纸时，我们必须确保使用的是最新版本，并且要仔细查看图纸上的修订记录，了解每一次修订的内容和影响。

3. 检查图纸的完整性和准确性在使用施工图纸之前，我们还需要检查图纸的完整性和准确性。

图纸上应包含所有必要的平面图、立面图、剖面图等，并且各个图纸之间应该相互协调一致。

同时，我们还需要核对图纸上的尺寸和标注是否准确，以免在施工过程中出现误差和问题。

4. 与其他施工文件进行协调施工图纸通常是与其他施工文件（如技术规范、施工方案等）相互配合使用的。

因此，在使用图纸时，我们还需要与其他施工文件进行协调，确保各个文件之间的一致性和相互配合。

如果发现图纸与其他施工文件存在冲突或不一致之处，应及时与相关人员进行沟通和解决。

二、常见问题解析1. 图纸上的尺寸与实际情况不符怎么办？在施工过程中，有时会发现图纸上的尺寸与实际情况存在偏差。

这可能是由于设计师的误差或施工方的调整所致。

在这种情况下，我们应及时与设计师和施工方进行沟通，共同找出原因并解决问题。

有时，可能需要进行现场测量和调整，以确保施工的准确性和质量。

2. 图纸上的标注和符号不清楚怎么办？有时，图纸上的标注和符号可能不够清晰和明确，难以理解和应用。

施工图审查要点及注意事项1. 引言施工图纸是建筑工程施工的重要依据，对其进行审查是确保工程质量和安全的关键环节。

本文将介绍施工图审查的要点及注意事项，以帮助项目管理人员和审查人员更好地进行施工图审查工作。

2. 施工图审查要点2.1 构造设计•确保施工图中的构造设计符合相关的建筑设计规范和标准。

•检查结构构件的布置方式和连接方式，确保其满足强度和稳定性要求。

•注意审查施工图纸上的梁、柱、墙等结构构件的尺寸、位置和标注信息，以确保施工的准确性和一致性。

2.2 细部设计•仔细审查施工图纸上的细部构造设计，包括墙体、门窗、屋面等部位的细节。

•确保细部设计的合理性，如墙体的防水、保温设计、门窗的密封性能等。

•检查细部构造的尺寸、位置和标注信息，以保证细部施工的精确性。

2.3 设备布置•检查施工图纸上设备的布置和连接，确保其符合相关的设计标准和要求。

•确认设备的选型和参数是否与设计一致。

•关注设备与其他构造的协调性，如管道、电缆的走向和布置是否合理。

2.4 安全与疏散设计•注意审查施工图纸上的安全设施，如消防设备、防护栏杆、疏散通道等。

•确保安全设施的布置和尺寸符合相关标准和设计要求。

•注意审查疏散通道的宽度、朝向和标示，以确保在紧急情况下人员能够迅速安全地疏散。

2.5 其他要点•检查施工图纸上的文字说明和标注，确认其准确性和清晰度。

•注意审查图纸的一致性和完整性，确保所有必要的图纸和附件齐全。

•关注施工图纸上与环保、节能等方面相关的设计要求，确保其合规性。

3. 施工图审查注意事项3.1 严格按照设计文件审查审查人员在进行施工图审查时，应严格按照设计文件进行审查，确保施工图与设计文件的一致性。

3.2 注重技术细节在审查施工图时，要注重技术细节，包括尺寸、标注、连结方式等方面的细节，确保施工中的准确性和可行性。

3.3 与其他审查人员及时沟通在审查过程中，要与其他审查人员及时沟通，协商解决问题，确保审查结果的准确性和一致性。

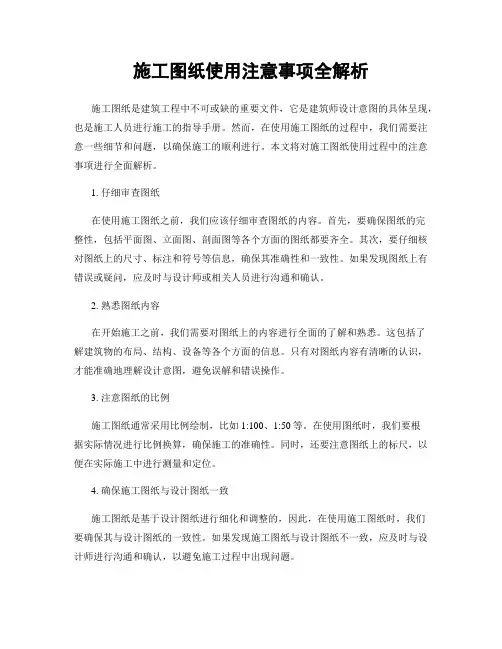

施工图纸使用注意事项全解析施工图纸是建筑工程中不可或缺的重要文件，它是建筑师设计意图的具体呈现，也是施工人员进行施工的指导手册。

然而，在使用施工图纸的过程中，我们需要注意一些细节和问题，以确保施工的顺利进行。

本文将对施工图纸使用过程中的注意事项进行全面解析。

1. 仔细审查图纸在使用施工图纸之前，我们应该仔细审查图纸的内容。

首先，要确保图纸的完整性，包括平面图、立面图、剖面图等各个方面的图纸都要齐全。

其次，要仔细核对图纸上的尺寸、标注和符号等信息，确保其准确性和一致性。

如果发现图纸上有错误或疑问，应及时与设计师或相关人员进行沟通和确认。

2. 熟悉图纸内容在开始施工之前，我们需要对图纸上的内容进行全面的了解和熟悉。

这包括了解建筑物的布局、结构、设备等各个方面的信息。

只有对图纸内容有清晰的认识，才能准确地理解设计意图，避免误解和错误操作。

3. 注意图纸的比例施工图纸通常采用比例绘制，比如1:100、1:50等。

在使用图纸时，我们要根据实际情况进行比例换算，确保施工的准确性。

同时，还要注意图纸上的标尺，以便在实际施工中进行测量和定位。

4. 确保施工图纸与设计图纸一致施工图纸是基于设计图纸进行细化和调整的，因此，在使用施工图纸时，我们要确保其与设计图纸的一致性。

如果发现施工图纸与设计图纸不一致，应及时与设计师进行沟通和确认，以避免施工过程中出现问题。

5. 注意施工图纸的更新和修订在施工过程中，设计图纸可能会因为各种原因进行更新和修订。

因此，我们要及时关注图纸的更新情况，并确保使用的是最新版本的施工图纸。

如果发现图纸有更新或修订，应及时与设计师进行沟通和确认，以避免施工出现偏差或错误。

6. 细致标注和记录在使用施工图纸时，我们要细致地标注和记录各个环节的施工细节和要求。

这包括材料的规格、施工方法、施工顺序等方面的信息。

通过细致的标注和记录，可以确保施工过程中的准确性和一致性，并为后续的验收和维护提供依据。

7. 与其他施工人员进行沟通和协调在使用施工图纸时，我们要与其他施工人员进行密切的沟通和协调。

施工图纸看图注意事项目录1、建筑施工图的组成部分2、纸目录及门窗表3、建筑设计总说明4、建筑平平面图5、建筑立面图6、建筑剖面图7、节点大样图及门窗大样8、楼梯大样图9、做好技术复核工作10、看结构图需要注意事项施工图纸看图注意事项l 、建筑施工图的组成部分第一步就是看懂建筑施工图，建筑专业是憋个建筑物没计的龙头格外重要。

图纸要齐全，图纸包括：总平面图、建施、结施、水暖、通风、电施。

注意其中有几张图纸是须特别留意的：建筑节能设计说明、消防设计说明、基础设计说明。

图纸附件：审查意见、图纸修改、变更单、图纸会审记录、合同、工程量清单及其他合同附件。

其他：地勘报告、红线图、市政管网图、道路交通图等。

建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，地下室、一层〜屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图等，节点大样图及门窗大样图，楼梯大样图（有多个楼梯及电梯）。

作为一个工程师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请教，要做到绝对明了建筑的设计构思和意图。

2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗编号以及门窗尺寸及做法以建筑和结构施工图纸核对。

3、建筑设计总说明看建筑设计总说明了解项目总体规划。

阅读没计总说明，备好相应的标准、规范、规程和标准图集。

建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法．．．等等做法，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节注：I、将各种图纸变更、修改和审图、图纸会审的图纸疑问用红色笔标注在图纸上。

2、有无违反强制性条文和节能设计规范的地方。

吃透建筑施工图纸十大技巧施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

一，循序渐进；拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

二，记住尺寸；内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

施工图纸使用中的注意事项施工图纸是建筑工程中不可或缺的重要文件，它直接影响着工程质量和进度。

因此，在施工图纸的使用过程中，我们需要注意一些事项，以确保工程的顺利进行和质量的保证。

一、仔细阅读图纸在使用施工图纸之前，我们首先要仔细阅读图纸的内容。

这包括了平面图、立面图、剖面图等各种图纸，以及相关的说明和标注。

通过深入理解图纸的设计意图，我们能够更好地把握工程的要求和细节，从而减少误差和问题的出现。

二、注意图纸的准确性施工图纸的准确性对于工程的顺利进行至关重要。

在使用图纸之前，我们需要对其进行仔细核对，确保图纸上的尺寸、比例、标注等信息是准确无误的。

如果发现图纸存在错误或不清晰的地方，应及时与设计人员进行沟通和确认，以避免在施工过程中出现问题。

三、合理解读图纸在使用施工图纸时，我们需要具备一定的专业知识和技能，能够准确地解读图纸上的信息。

例如，我们需要理解图纸上的标注和符号的含义，以及不同图纸之间的关联关系。

只有对图纸进行全面的理解和正确的解读，我们才能够准确地进行施工操作，确保工程的质量和安全。

四、注意施工图纸的更新在施工过程中，图纸可能会因为设计变更或其他原因而发生更新。

因此，我们需要及时关注图纸的更新情况，并及时替换旧版图纸。

使用过期或错误的图纸进行施工，可能会导致工程出现严重的问题，甚至需要返工。

因此，及时更新图纸是确保施工质量的重要步骤之一。

五、与设计人员保持良好的沟通在使用施工图纸的过程中，与设计人员保持良好的沟通是非常重要的。

如果在使用图纸的过程中遇到问题或需要进一步的解释，我们应该及时与设计人员进行沟通，以便得到准确的答案和指导。

只有与设计人员保持良好的沟通，我们才能够更好地理解图纸的意图，并正确地进行施工操作。

六、严格按照图纸进行施工最后，我们需要严格按照施工图纸进行施工。

图纸上的每一个细节和要求都是有原因的，我们不能随意改动或忽视。

只有严格按照图纸进行施工，我们才能够确保工程的质量和安全。

施工图纸的注意事项及常见问题解析施工图纸是建筑工程中不可或缺的一部分，它是设计师将设计方案转化为可执行的施工指导文件。

然而，在实际的施工过程中，我们常常会遇到一些问题和困惑。

本文将就施工图纸的注意事项及常见问题进行解析，帮助读者更好地理解和应用施工图纸。

首先，我们需要注意施工图纸的准确性和完整性。

一份好的施工图纸应该清晰明了，没有模糊的标注或者错误的尺寸。

在图纸的制作过程中，设计师应该仔细核对每个细节，确保图纸的准确性。

此外，施工图纸还需要包含所有必要的信息，如结构、电气、给排水等，以便施工人员能够准确理解和执行。

其次，施工图纸需要与设计方案保持一致。

设计方案是设计师对建筑物整体概念和风格的表达，而施工图纸是将这些概念转化为具体的施工指导。

因此，施工图纸应该与设计方案保持一致，包括建筑物的形状、尺寸、材料等。

如果施工图纸与设计方案存在差异，可能会导致施工过程中的混乱和错误。

另外，施工图纸还需要考虑施工的可行性和安全性。

在图纸的制作过程中，设计师需要考虑到施工的实际情况，如施工材料的可获得性、施工设备的可操作性等。

此外，施工图纸还需要满足相关的安全标准和规范，以确保施工过程中的安全性。

在实际的施工过程中，我们常常会遇到一些常见的问题。

其中之一是施工图纸与实际施工存在差异。

这可能是由于设计师在绘制图纸时考虑不周或者施工人员在执行时出现错误导致的。

为了避免这种情况的发生，施工人员在施工前应仔细研究施工图纸，与设计师沟通，确保对图纸的理解一致。

另一个常见的问题是施工图纸的变更和修订。

在施工过程中，由于各种原因，施工图纸可能需要进行变更和修订。

这可能涉及到设计方案的变更、施工条件的变化等。

在进行图纸变更和修订时，设计师和施工人员应该密切合作，确保变更和修订的准确性和及时性。

此外，施工图纸还需要考虑到施工的顺序和时间。

在制定施工图纸时，设计师应该考虑到施工的逻辑顺序和时间安排。

这样可以帮助施工人员更好地组织施工过程，避免施工过程中的冲突和延误。

施工图纸审查注意事项与技巧施工图纸是建筑工程施工的重要文件，通过审查施工图纸可以确保施工过程按照设计要求进行。

然而，由于施工图纸的复杂性和多样性，审查过程中存在一些常见问题。

本文将从几个关键方面介绍施工图纸的审查注意事项与技巧。

一、设计意图的理解在审查施工图纸时，首先需要充分理解设计意图。

这包括建筑的功能和使用要求，从而能够更好地评估图纸的合理性。

此外，也需考虑图纸中所体现的设计概念和创意，以确保施工过程中能够准确地还原设计师的初衷。

二、工程图纸的完整性审查图纸时，要关注图纸的完整性。

这意味着每一份图纸都应包含必要的图纸内容，如平面图、立面图、剖面图、细部图等。

此外，还要确保图纸之间的一致性，各个图纸之间的信息应该是相互协调的，避免出现矛盾或遗漏。

三、图纸符合法规和标准在审查过程中，需要核对图纸是否符合相关法规和标准。

这包括建筑设计规范、安全规范、环保要求等。

例如，电气图纸必须符合国家标准，以确保电气设备的合理布置和良好的工作状态。

四、施工工艺和方法的合理性审查图纸时，需要考虑施工工艺和方法的合理性。

这包括图纸中所描述的施工工序和方法是否具有可行性和安全性。

例如，在地基处理的图纸中，需要确保所选用的处理方法能够满足地基稳定的要求。

五、质量控制和质量保证图纸中的质量控制和质量保证措施是确保工程质量的关键。

在审查图纸时，需要仔细检查图纸中是否包含相关的控制措施，如质量检验计划、材料验收标准等。

这些措施有助于提高工程的施工质量和安全性。

六、安全措施的考虑安全是建筑施工中最重要的一环，因此，审查图纸时需要重点关注安全措施的合理性。

这包括施工现场的临时设施、安全标识、安全防护措施等。

针对危险区域和施工工艺需要特别关注，以保障工人的安全。

七、施工材料的合理选用审查图纸时，需要仔细评估图纸中所用的施工材料是否合理。

这包括材料的性能、规格、品牌等。

特别是需要注意材料的可获得性和可行性，确保所选用的材料能够按时供应，并适合施工过程中的需要。

施工图纸使用中的技巧与注意事项总结施工图纸是建筑工程中不可或缺的一环，它是设计师的构思和想法的具体表达，也是施工人员实施工程的指南。

然而，在实际的施工过程中，施工图纸的使用常常存在一些问题，需要我们注意和总结。

下面将从几个方面来论述施工图纸使用中的技巧与注意事项。

首先，施工图纸的准确性是使用的基础。

施工图纸应该准确地表达设计师的意图，包括建筑结构、布局、尺寸等方面的要求。

因此，在使用施工图纸之前，施工人员应该仔细阅读图纸，了解设计师的意图，并与设计师进行沟通和确认。

如果发现图纸中存在错误或疑问，应及时与设计师沟通并进行修改。

其次，施工图纸的标注和符号应该清晰易懂。

施工图纸上的标注和符号是施工人员理解和执行设计意图的重要依据。

因此，在绘制施工图纸时，设计师应该使用规范的标注和符号，避免使用模糊或混淆的标注和符号。

同时，施工人员在使用图纸时，也应该熟悉常用的标注和符号，以便准确理解和执行设计要求。

第三，施工图纸的细节应该完整。

施工图纸上的细节包括构造细节、连接细节、施工方法等，这些细节对于施工人员来说是非常重要的。

因此，在绘制施工图纸时，设计师应该尽量详细地表达这些细节，避免模糊或遗漏。

施工人员在使用图纸时，也应该仔细阅读细节部分，并与设计师进行沟通和确认，以确保施工的准确性和安全性。

此外，施工图纸的更新和变更应该及时。

在施工过程中，由于各种原因，施工图纸可能需要进行更新和变更。

这时，设计师应该及时将更新和变更的内容反映在图纸上，并与施工人员进行沟通和确认。

施工人员在使用图纸时，也应该及时获取最新的图纸，并与之前的图纸进行比对，确保施工的连贯性和一致性。

最后，施工图纸的保管和归档应该规范有序。

施工图纸是建筑工程的重要资料，应该妥善保管和归档。

设计师应该建立完善的图纸管理制度，确保图纸的安全和完整。

施工人员在使用图纸时，也应该按照规定的程序和要求进行查阅和使用，避免图纸的丢失或损坏。

综上所述，施工图纸使用中的技巧与注意事项是非常重要的。

施工图纸设计中常见注意事项与解决方法施工图纸是一个工程项目的重要组成部分，它是建筑师和工程师将设计理念转化为实际施工的蓝图。

因此，在施工图纸设计过程中，需要注意一些重要的事项，以确保施工的顺利进行。

本文将介绍一些常见的注意事项，并提供相应的解决方法。

1. 确保图纸的准确性在施工图纸设计过程中，准确性是至关重要的。

任何错误或疏忽都可能导致施工过程中的问题和延误。

因此，设计师应该仔细检查每一份图纸，确保尺寸、比例和标注的准确性。

如果发现错误，应及时进行修正，并与相关人员进行沟通，以确保所有人都使用最新版本的图纸。

2. 确定合适的比例尺选择合适的比例尺对于施工图纸的设计至关重要。

比例尺应该根据项目的规模和复杂程度来确定。

如果选择的比例尺过大或过小，都会导致图纸的不清晰和难以理解。

因此，在确定比例尺时，设计师应该考虑到施工人员的实际操作需求，并确保图纸能够清晰地传达设计意图。

3. 标注清晰明确在施工图纸中，标注的清晰度和准确性对于施工的顺利进行至关重要。

标注应该包括尺寸、材料、设备规格等关键信息，并应该使用清晰易懂的符号和文字。

此外，标注应该与图纸的其他部分保持一致，以避免混淆和误解。

设计师应该仔细检查每一份图纸的标注，确保其准确性和一致性。

4. 考虑施工过程中的问题在施工图纸设计过程中，设计师应该考虑到施工过程中可能出现的问题，并提供相应的解决方法。

例如，如果在施工过程中需要进行临时支撑或改变施工顺序，设计师应该在图纸中标注相应的信息，并提供解决方案。

这样可以帮助施工人员更好地理解设计意图，并确保施工的顺利进行。

5. 与相关人员进行沟通在施工图纸设计过程中，与相关人员的沟通是非常重要的。

设计师应该与建筑师、工程师和施工人员进行密切的合作，以确保设计意图的准确传达和施工过程的顺利进行。

设计师应该及时回答他们的问题，并解决他们的疑虑。

此外，设计师还应该定期与相关人员进行会议，以确保图纸的更新和共享。

6. 制定详细的施工计划在施工图纸设计过程中，制定详细的施工计划是非常重要的。

工程施工电工如何看图纸在工程施工过程中，电工是一个非常重要的角色。

他们负责安装、调试和维护整个电气系统，确保工程正常运行。

而图纸则是电工工作中不可或缺的工具，可以帮助他们理解工程设计和完成具体的施工任务。

因此，电工需要具备良好的读图能力，能够准确地理解图纸上的信息，并根据图纸来进行施工操作。

在处理工程图纸时，电工需要注意以下几个方面：1. 熟悉图纸符号和图例在读图纸之前，电工需要先了解图纸上使用的各种符号和图例。

这些符号和图例可以帮助他们快速地找到和理解重要的信息，并根据需要采取相应的措施。

比如，不同的线型代表不同的电气设备或电缆，不同的颜色代表不同的功能，不同的箭头表示电力流向等等。

只有熟悉了这些符号和图例，电工才能正确地阅读和理解图纸上的内容。

2. 确认电气系统的布局和连接方式在图纸上，电气系统的布局和连接方式通常会用线路图、布线图或井盖图等形式来表示。

电工需要仔细阅读这些图纸，了解每个设备或元件的位置、连接方式和功能。

通过分析图纸上的线路路径和连接关系，电工可以确定不同设备之间的电气连接方式，确保整个系统能够正常运行。

3. 确定设备规格和数量在图纸上，通常会标注每个电气设备的规格、型号和数量。

电工需要仔细查看这些信息，确保选用的设备符合设计规范和要求。

同时，电工还需要确保所需的设备数量和尺寸与实际施工需求一致，以免在施工过程中出现不必要的问题和延误。

4. 注意安全与环保要求在图纸上，通常会标注一些关于安全与环保的要求和建议，比如用电容量、线路载流能力、电缆埋深等。

电工需要仔细阅读这些信息，确保在施工过程中遵守相关的安全与环保规定。

另外，电工还需要注意一些与设备安装、维护和调试相关的安全事项，比如防止电气设备短路、漏电等，以确保施工过程安全顺利进行。

5. 与其他工种协作在实际施工中，电工常常需要与其他工种协作，比如建筑工人、水暖工、空调工等。

电工需要与他们共同阅读和理解图纸，明确各自的施工范围和任务，并协调好各种工作之间的关系，确保整个工程能够顺利进行。
