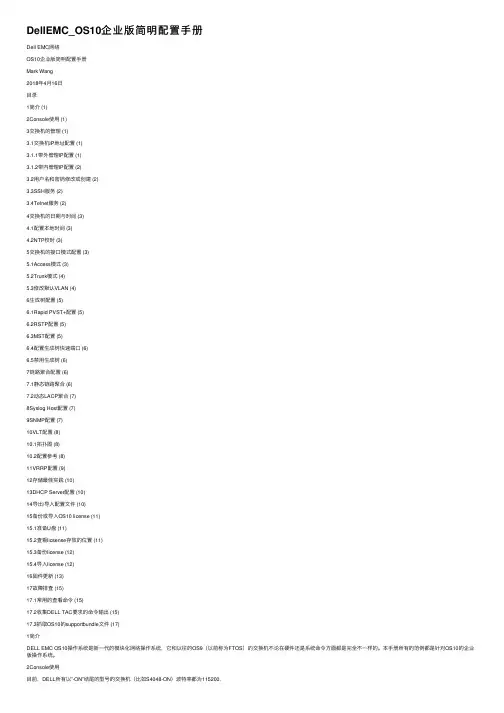

Dell EMC网络
OS10企业版简明配置手册
Mark Wang
2018年4月16日
目录
1简介 (1)
2Console使用 (1)
3交换机的管理 (1)
3.1交换机IP地址配置 (1)
3.1.1带外管理IP配置 (1)
3.1.2带内管理IP配置 (2)
3.2用户名和密码修改或创建 (2)
3.3SSH服务 (2)
3.4Telnet服务 (2)
4交换机的日期与时间 (3)
4.1配置本地时间 (3)
4.2NTP校时 (3)
5交换机的接口模式配置 (3)
5.1Access模式 (3)
5.2Trunk模式 (4)
5.3修改默认VLAN (4)
6生成树配置 (5)
6.1Rapid PVST+配置 (5)
6.2RSTP配置 (5)
6.3MST配置 (5)
6.4配置生成树快速端口 (6)
6.5禁用生成树 (6)
7链路聚合配置 (6)
7.1静态链路聚合 (6)
7.2动态LACP聚合 (7)
8Syslog Host配置 (7)
9SNMP配置 (7)
10VLT配置 (8)
10.1拓扑图 (8)
10.2配置参考 (8)
11VRRP配置 (9)
12存储最佳实践 (10)
13DHCP Server配置 (10)
14导出/导入配置文件 (10)
15备份或导入OS10 license (11)
15.1准备U盘 (11)
15.2查看licsense存放的位置 (11)
15.3备份license (12)
15.4导入license (12)
16固件更新 (13)
17故障排查 (15)
17.1常用的查看命令 (15)
17.2收集DELL TAC要求的命令输出 (15)
17.3抓取OS10的supportbundle文件 (17)
1简介
DELL EMC OS10操作系统是新一代的模块化网络操作系统，它和以往的OS9（以前称为FTOS）的交换机不论在硬件还是系统命令方面都是完全不一样的。本手册所有的范例都是针对OS10的企业版操作系统。
2Console使用
目前，DELL所有以”-ON”结尾的型号的交换机（比如S4048-ON）波特率都为115200.
我们推荐使用Putty软件作为console终端操作软件，特别是第一次对交换机开箱初始化操作。以下为Putty参数设置参考：
3交换机的管理
3.1交换机IP地址配置
3.1.1带外管理IP配置
3.1.2带内管理IP配置
此处所谓带内是相对于带外而言，本例中指的是VLAN接口（SVI）IP地址的配置：
备注：上述是以VLAN 1作为例子，请根据您的VLAN规划自行修改。
3.2用户名和密码修改或创建
Dell OS10默认的用户名和密码都是admin，如果希望修改或添加新的用户，请参考下列命令：
提醒：密码不可以是弱口令密码，上述的红字部分请自行修改。
3.3SSH服务
OS10默认已经启用了SSH服务，我们建议使用SSH来远程登录交换机。
3.4Telnet服务
如果希望使用telnet方式登录交换机，首先交换机的操作系统(也称为固件)必须至少为10.3.1E(152)。由于默认Telnet服务为禁用状态。如下可启用它：
提醒：建议使用SSH协议来登录交换机而不是Telnet.
4交换机的日期与时间
4.1配置本地时间
4.2NTP校时
5交换机的接口模式配置
5.1Access模式
例：创建VLAN10并将e1/1/1接口以access模式划入vlan10.
5.2Trunk模式
例：创建VLAN10和20，并将e1/1/2接口配置为trunk模式且放行vlan10和20.
5.3修改默认VLAN
OS10默认VLAN是1且默认所有trunk口都untagged vlan1，如果需要修改其他VLAN为默认VLAN，参考如下：
备注：新的默认VLAN需要提前创建，这点与OS9不同。
6生成树配置
本章节，生成树的网桥优先级都以修改成4096为例，请根据自已的网络规划配置相应的VLAN的网桥优先级。默认的桥优先级别为32768。
6.1Rapid PVST+配置
OS10交换机将默认启用Rapid PVST+(RPVST+)生成树协议。
6.2RSTP配置
6.3MST配置
本例，将VLAN10划入实例1，VLAN20划入实例2，两个实例的网桥优先级配置为4096，name及revision请与其他同样运行MST的交换机配置相同。
6.4配置生成树快速端口
6.5禁用生成树
禁用生成树有两种方式，一种为全局禁用，一种为针对某个接口禁用。
1.全局禁用
2.接口下禁用
7链路聚合配置
7.1静态链路聚合
本例：对e1/1/49和50接口静态聚合为PO1，并且配置为trunk模式和放行vlan10,20
7.2动态LACP聚合
8Syslog Host配置
目前，OS10默认使用TCP协议将日志传递给外部的Syslog Server。所以请确保syslog server 侦听TCP 514端口。
OS10默认的日志级别为notice。
9SNMP配置
本例，配置snmp community为dell且为只读
10VLT配置
本例，以带外管理口（mgmt1/1/1）互联作为专用的心跳链路(backup link)，本例生成树以RSTP为例，也可以支持RPVST+协议，但是不支持MST生成树协议！
VLTi的物理接口为e1/1/49和e1/1/50，它们形成的Port-channel接口号为1000，这是自动生成的，无法修改。
10.1拓扑图
10.2配置参考
备注：如果需要在VLT的基础上配置VRRP，请在完成上述VLT部署后参考下文的“VRRP 配置”章节。
11VRRP配置
本例，以VLAN10优先级120为例，配置为VRRP Master，默认情况下优先级为100.
备注：另一台standby的交换机仅是SVI接口地址不同，优先级可以不配置。
12存储最佳实践
假设存储设备(ISCSI SAN)和服务器都接在同一台交换机的1-20接口上，参考如下：
备注：以上仅供参考，请勿套用，针对存储设备的网络配置参考请以存储设备厂商工程师提供的对应型号的最佳实践手册为准。
13DHCP Server配置
14导出/导入配置文件
15备份或导入OS10 license
15.1准备U盘
将一个格式化为FAT32格式的U盘插入交换机的USB接口，交换机将自动识别并挂载到/mnt/usb目录，根据我们的使用经验，建议使用金士顿品牌的U盘。
如上可见，U盘已被识别且可见其根目录下存放的测试文件。
备注：如果无法识别U盘，请更换其他品牌的U盘，如果仍然无法识别并自动挂载U盘，请拨打DELL技术支持热线寻求帮助。
15.2查看licsense存放的位置
如下可见，假设Service tag为AAAAAAA，它默认被安装在/mnt/license/目录下
15.3备份license
如下，将license文件备份(导出)到U盘根目录
然后，请从交换机上移除U盘，并将U盘插入电脑的USB接口查看一下U盘根目录下是否存在license文件AAAAAAA.lic且文件大小不为零。至此，License备份完成。
15.4导入license
如果由于某些原因，比如重装OS10，需要重新导入安装license，请将之前备份license的U盘插入交换机的USB接口，确保U盘被识别且自动挂载到/mnt/usb目录。
如上，则导入并安装成功。
16固件更新
如果固件在10.4.0E(R1) 或以上，可以直接采用image install的方式直接在os10命令行下进行固件更新。提醒：在固件完全更新成功之前，不允许重启或断电交换机否则可能导致交换机无法启动。本例中采用U盘方式更新交换机固件。因此，请提前将U盘格式化为FAT32格式，并且.bin的固件文件放置于U盘的根目录后插到交换机的USB接口。（建议使用金士顿U盘）
17故障排查
17.1常用的查看命令
17.2收集DELL TAC要求的命令输出
如果需要联络DELL 网络技术支持部，可提前抓取下列命令的输出，然后携带交换机的Service Tag或者快速服务代码拨打Dell技术支持热线寻求帮助。
1.设置Putty的命令输出存放路径
2.执行下列命令，以下部分相同的命令并非重复，而是需要多次连续抓取，按序执行：
3.完成后，请关闭Putty，并将生成的命令输出文件提供给DELL网络工程师。
17.3抓取OS10的supportbundle文件
Supportbundle文件的生成只有在DELL网络工程师提出要求抓取时才参考下文进行操作，否则不需要也不应该被执行！
如上，请将下载的两个supportbundle文件提供给DELL网络工程师。
