7.6+离散卷积(卷积和)

离散信号卷积公式表大全离散信号卷积公式大全1. 离散时间序列的卷积：x(n) * h(n) = y(n) = sum (xK * hn - K, for k=-∞ to k =∞)2. 非时域的常规卷积：x(m,n) * h(m,n) = y(m,n) = sum (xK,L * hm - K, n - L, for k=-∞ to k =∞ ,l=-∞ to l=∞)3. 离散二维卷积：x(m,n) * h(m,n) = (x⊗h)(m,n) = sum (xk-m,l-n * hk,l ,for k=-∞ to k =∞ ,l=-∞ to l=∞)4. 重叠窗口卷积：y(n) = sum (xk * hn-k ,for k=0 to k=N-1)5. 开放式卷积：y(n) = x(n) * h(n) = sum ( xk * hn-k, for k=1 to k=∞)6. 闭放式卷积：y(n) = x(n) * h(n) = sum (xk * hn-k , for k=1 to k=M)7. 部分卷积：y(n) = x(n) * h(n) = sum ( xk * hn-k , for k=1 to k=M)8. 时域有限卷积：y(n) = x(n) * h(n) = sum(xk * hn-k,for k=0 to k=N-1)9. 周期卷积：y(n) = x(n) * h(n) = sum (xk * hn-k (mod periodicX), for k=0 to k=N-1)10. 周期有限卷积：y(n) = x(n) * h(n) = sum (xk * hn-k (mod periodicX), for k=0 to k=N-1)11. 环形有限卷积：y(n) = x(n) * h(n) = sum (xk * hn-k (mod2N), for k=0 to k=N-1)12. 便携因子卷积：y(n) = x(n) * h(n) = sum (xj * hn+j, for j=0 to j=N-1)13. 周期有限卷积：y(n) = x(n) * h(n) = sum (xk * hn-k (mod periodicX), for k=0 to k=N-1)14. 直接牛顿方法卷积：y[n] = x * h * FOR (k=-N/2 ; k=N/2 ; k++) {x(k) * h(-n-k)15. 快速傅利叶变换卷积：y[n] = x[n] * h[n] = sum (X(K) * H(-n - K) ,for k=0 to k=N-1)。

离散型随机变量卷积公式
离散型随机变量卷积公式是概率论和统计学中非常重要的一个
公式，它在描述随机变量之间的关系和联合分布时起着关键作用。

离散型随机变量的卷积公式可以用于计算两个随机变量之和的概率
分布，它的数学表达式如下：
设有两个离散型随机变量X和Y，它们的概率质量函数分别为
f(x)和g(y)，则它们之和Z=X+Y的概率质量函数为h(z)，其中h(z)可以通过卷积公式计算得到：
h(z) = (fg)(z) = Σ[i= -∞ to +∞] f(i) g(z-i)。

其中，(fg)(z)表示函数f和g的卷积，z为变量，Σ表示求和。

公式的含义是将随机变量X和Y的概率质量函数进行卷积运算，得
到它们之和Z的概率质量函数。

这个公式的应用非常广泛，例如在通信系统中，可以用于描述
信号经过信道传输后的概率分布；在金融领域，可以用于描述不同
投资组合的收益分布等等。

通过卷积公式，我们可以更好地理解随
机变量之间的关系，从而为实际问题的分析和解决提供重要的数学
工具。

总之，离散型随机变量的卷积公式是概率论和统计学中的重要工具，它为描述随机变量之间的关系提供了重要的数学基础，具有重要的理论和应用价值。

教学过程第七章．离散时间系统的时域分析第6节卷积（卷积和）1）、卷积的基本介绍卷积是在信号与线性系统的基础和发展背景下出现的。

卷积就是《信号与系统》中论述系统对输入信号的响应而提出的。

连续信号的卷积积分、离散信号的卷积积分在信号与系统理论中占有重要地位，在信号处理、系统分析中有广泛的应用。

掌握了解卷积的相关原理知识，对于学习信号与系统有着非常重要的作用。

求解线性时不变离散系统的零状态响应，也可以采用与连续系统卷积积分相类似的方法，称之为“卷积和”。

但与连续系统卷积方法比较，存在两个不同点：（1）由于离散信号本身就是一个不连续序列，因此将输入激励信号进行分解很容易实现；（2）由于系统对每个脉冲的响应也是一个离散时间序列，因此其求和过程无需进行积分，表现为“卷积和”过程。

（一）、卷积和1、序列的时域分解2、任意序列作用下的零状态响应即：+-+++-+=-=∑∞-∞=)1()1()()0()1()1()()()(khfkhfkhfikhifkyif上式表明，线性时不变离散时间系统对任意激励信号)(kf的零状态响应)(ky f，就等于激励)(kf与系统单位样值响应)(kh的卷积和。

根据单位样值函数)(kδ的定义，任意离散序列)(kf可以表示为单位样值函数及其延迟函数的加权和，即：教学过程3.卷积的应用卷积是一种线性运算，其本质是滑动平均思想，广泛应用于图像滤波，图像处理中，常见的mask运算就是卷积。

电子工程与信号处理中，任一个线性系统的输出都可以通过将输入信号与系统函数（系统的冲激响应）做卷积获得⏹统计学中，加权的滑动平均是一种卷积。

⏹概率论中，两个统计独立变量X与Y的和的概率密度函数是X与Y的概率密度函数的卷积。

⏹声学中，回声可以用源声与一个反映各种反射效应的函数的卷积表示。

⏹物理学中，任何一个线性系统（符合叠加原理）都存在卷积。

2）卷积和的知识讲解一、卷积和的定义已知定义在区间（–∞，∞）上的两个函数f1(k)和f2(k)，则定义和∑∞-∞=-=iikfifkf)()()(21fi=-)(*)()()()(khkkhifkyizs=∑∞-∞=为f1(k)与f2(k)的卷积和，简称卷积；记为f(k)= f1(k)*f2(k) 注意：求和是在虚设的变量i下进行的，i 为求和变量，k 为参变量。

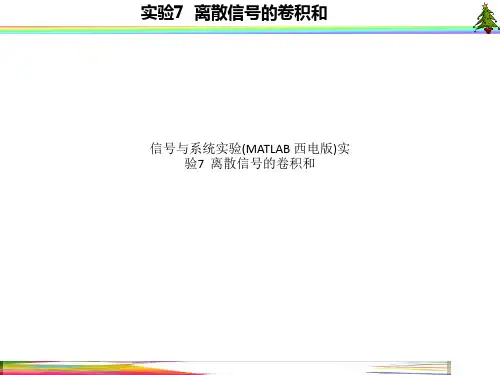

一、实验目的1、掌握两个离散信号卷积和的计算方法和编程技术。

2、进一步熟悉用MATLAB 描绘二维图像的方法。

二、实验原理与计算方法两个离散序列x (n )与y (n )的卷积和f (n )定义为∑∞-∞=-=*=m m n y m x n y n x n f )()()()()( 由于通常信号处理中所碰到的都是有始信号或有限时间信号，因此在实际计算卷积和时，求和是在有限范围内进行的。

计算过程中上下限的选取和所得结果的分布区间取决于参与卷积的两个序列，下面将分别进行讨论：1、两个从n = 0开始的序列)()()(n u n x n x =和)()()(n u n y n y =的卷积和∑∑=∞-∞=-=--=nm m n u m n y m x m n u m n y m u m x n f 0)()]()([)()()()()( (1) 上式右边因子u (n )表示卷积和的结果也是一个从n = 0开始的序列。

2、从n = n 1开始的序列)()()(1n n u n x n x -=和从n = n 2开始的序列)()()(2n n u n y n y -=的卷积和，其中n 1和n 2为任意整数。

∑∑-=∞-∞=---=----=21)()]()([)()()()()(2121n n n m m n n n u m n y m x n m n u m n y n m u m x n f (2)上式右边因子u (n -n 1-n 2)表示卷积和是一个从n = n 1+n 2开始的序列。

3、从n = n 1开始的长度为N 1的加窗序列)()()(1n w n x n x N =和从n = n 2开始的长度为N 2的加窗序列)()()(2n w n y n y N =的卷积和，其中⎩⎨⎧-+≤≤=otherwise 0 1 1 )(1111N n n n n w N ⎩⎨⎧-+≤≤=o t he r w i s e 0 1 1 )(2222N n n n n w N 则 ∑∞-∞=--=m N N m n w m n y m w m x n f )()()()()(21 (3)所得卷积和也是一个加窗序列，从n = n 1+ n 2开始，长度为N 1+ N 2-1。

离散卷积计算方法
离散卷积是一种数学运算，用于处理离散信号和系统的卷积操作。

离散卷积的计算方法可以通过以下步骤来进行：
1.确定输入序列和系统的响应序列。

输入序列通常表示为x[n]，系统的响应序列表示为h[n]。

2.反转系统的响应序列。

将h[n]反转得到h[-n]。

3.对每个n值，计算卷积的结果。

卷积的计算方法是将反转后的系统响应序列h[-n]与输入序列x[n]逐点相乘，并将结果相加。

离散卷积的公式为：y[n] = ∑(x[k] * h[n-k])，其中k取值范围根据信号的长度确定。

4.根据计算得到的y[n]，即卷积的结果，可以得到输出序列。

在实际计算中，可以使用循环或矩阵运算等方式来实现离散卷积的计算。

循环方法逐点进行相乘和相加的操作，而矩阵方法可以将卷积转化为矩阵乘法的形式，利用矩阵运算的效率进行计算。

需要注意的是，在进行离散卷积计算时，输入序列和系统的响应序列的长度需要满足一定的条件，以确保卷积的结果能够正确计算。

长度不足时，可以使用补零等方法进行扩展。

以上是离散卷积的一般计算方法，具体的实现和应用可能会根据信号处理的需求和算法的特点有所不同。

1/ 1。

离散系统卷积求和的方法一、前言离散系统卷积求和是数字信号处理中的重要概念，涉及到信号的滤波、卷积等问题。

本文将介绍离散系统卷积求和的方法，包括直接求和法、FFT法、分块法等。

二、直接求和法直接求和法是最基本的离散系统卷积求和方法，其步骤如下：1. 给定两个离散时间序列x(n)和h(n)，其中x(n)为输入序列，h(n)为系统响应序列。

2. 将h(n)按照n的取值进行翻转得到h(-n)，即h(-n)=h(N-1-n)，其中N为序列长度。

3. 对于每个k，计算y(k)=sum(x(i)*h(k-i))，其中i从0到N-1。

4. 得到输出序列y(n)。

该方法简单易懂，但计算量较大，在实际应用中不太可行。

三、FFT法FFT法是一种快速计算卷积的方法，其基本思想是利用快速傅里叶变换（FFT）将卷积运算转化为乘法运算。

其步骤如下：1. 给定两个离散时间序列x(n)和h(n)，其中x(n)为输入序列，h(n)为系统响应序列。

2. 分别对x(n)和h(n)进行N点FFT，得到X(k)和H(k)，其中k为频率序列。

3. 计算Y(k)=X(k)*H(k)，即将X(k)和H(k)对应位置相乘。

4. 对Y(k)进行N点IFFT，得到输出序列y(n)。

该方法的计算量较小，计算速度快，但需要满足一定的条件才能使用，例如序列长度必须为2的幂次方。

四、分块法分块法是一种将长序列卷积运算拆分成多个短序列卷积运算的方法，可以减少计算量。

其步骤如下：1. 给定两个离散时间序列x(n)和h(n)，其中x(n)为输入序列，h(n)为系统响应序列。

2. 将x(n)和h(n)分别拆分成多个子序列，每个子序列长度为M（M<<N），得到x1(n), x2(n), ..., xn(N/M); h1(n), h2(n), ...,hn(N/M)，其中n=N/M。

3. 对于每个i=1, 2, ..., n，计算yi(m)=sum(xi(j)*hi(m-j))，其中j从0到M-1。

离散系统卷积求和的方法介绍离散系统卷积求和是信号处理中一个重要的概念，可以有效地处理数字信号的卷积运算。

在离散系统中，输入和输出信号可以用离散的数值表示，因此需要用离散的方法来进行卷积运算。

本文将详细探讨离散系统卷积求和的方法以及相关的概念和应用。

一、离散系统卷积的定义离散系统卷积是一个定义在离散域上的运算，它描述了输入信号经过离散系统后产生的输出信号。

离散系统可以用差分方程或差分方程组表示，对于一个离散系统，其输入信号为离散的数值序列x(n)，输出信号为离散的数值序列y(n)，则离散系统卷积运算可以表示为：∞(k)ℎ(n−k)y(n)=∑xk=−∞其中，ℎ(n)为系统的冲激响应，表示当输入为单位冲激信号时，系统的输出。

二、离散系统卷积求和方法离散系统卷积求和可以通过两种方法来实现：直接求和法和卷积积分法。

2.1 直接求和法直接求和法是离散系统卷积的一种基本方法，它通过对每个样本点进行累加求和来得到卷积的结果。

算法步骤：1.给定输入序列x(n)和冲激响应ℎ(n)。

2.确定输出序列的长度L，即n max=max(n)+max(k)。

3.对于每个输出样本，根据卷积求和公式进行计算：y (n )=∑x ∞k=−∞(k )ℎ(n −k )4. 将计算结果保存到输出序列y (n )。

例子：给定输入序列x (n )=[1,2,3]和冲激响应ℎ(n )=[1,1]，我们可以使用直接求和法进行卷积计算。

首先确定输出序列的长度L ，即n max =2+1=3。

然后计算每个输出样本的值： - y (0)=x (0)ℎ(0)=1×1=1 - y (1)=x (0)ℎ(1)+x (1)ℎ(0)=1×1+2×1=3 - y (2)=x (0)ℎ(2)+x (1)ℎ(1)+x (2)ℎ(0)=1×0+2×1+3×1=5 - y (3)=x (1)ℎ(2)+x (2)ℎ(1)+x (3)ℎ(0)=2×0+3×1+0×1=3因此，输出序列y (n )=[1,3,5,3]。

离散卷积和
离散卷积是一种基于数学运算的信号处理技术。

它将输入信号与一个“卷积核”（或称
“核数组”）做卷积操作，从而形成一条新的输出信号。

因为“卷积核”的系数是离散的，所以可以称为“离散卷积”。

离散卷积的主要目的是“滤波”，它能够把输入信号“过滤”，去除噪声，提高信号的质量。

此外，离散卷积还能够改变信号的形态，比如将脉冲型信号转换为持续信号，从而改
变信号的特性。

例如，可以使用离散卷积来实现信号缩放、平移、旋转等操作，从而达到
调整信号适应设备的要求。

离散卷积也包括其他两种实现，即离散傅里叶变换和离散数字时域积分。

前者是用来弥补
离散卷积在频域处理上的不足；后者则是把时域输入信号转换为频域，然后进行滤波处理，形成最终的输出信号。

除了信号处理外，离散卷积还被用于相关操作、边缘检测、图片处理等领域。

离散卷积特
别适合那些需要高度封装性和运算能力的应用程序，如视频会议系统、小型嵌入式设备等。

此外，它还可以作为许多电子和数字信号处理系统的基础。

总的来说，离散卷积是一种广泛应用于信号处理、图像处理以及其他应用中的数学算法，
是用来滤波、优化信号的重要工具。

信号与系统离散信号的卷积公式
离散信号的卷积公式是信号与系统理论中的重要概念之一。

卷积运算是将两个序列进行混合操作，以得到新的序列。

在信号处理和系统分析中，离散信号的卷积公式可以通过以下方式表示：
设有两个离散信号序列x[n]和h[n]，其中n为整数。

若卷积结果为y[n]，则其数学表达式为：
y[n] = Σ(x[k]·h[n-k])
其中，Σ表示求和符号，k为累加范围。

该公式表示在离散时间下，输出序列y[n]的每个元素由输入序列x[n]和h[n]的乘积累加得出。

信号的卷积可用于系统响应的计算、滤波器设计、图像处理等领域。

它可以帮助我们理解信号在系统中的传递和转换过程。

离散信号的卷积公式是信号与系统理论中的基础，为我们研究和分析离散时间系统提供了有效的数学工具。

需要注意的是，在实际应用中，离散信号的卷积计算可以通过离散傅里叶变换（DFT）等方法进行高效计算。

此外，离散信号的卷积还涉及卷积定理、卷积的性质以及快速卷积算法等相关概念。

通过学习和应用离散信号的卷积公式，我们可以更好地理解和分析离散时间系统的行为和特征。

总之，离散信号的卷积公式是信号与系统领域的重要概念，它描述了输入序列之间通过卷积运算生成输出序列的关系。

通过应用该公式，我们可以更好地理解和分析离散时间系统的特性，并在实际应用中进行信号处理和系统设计。

离散卷积和的一种计算方法离散卷积和的一种计算方法离散卷积和的一种计算方法论文导读:离散卷积和计算在线性系统的分析中占有非常重要的地位。

从离散时不变线性系统的几个约束条件出发，导出了一种计算方法。

这种方法具有计算过程简单、速度快效率高，出错率低的特点，同时计算过程还直观地体现了离散卷积和的物理意义。

关键词:信号处理,卷积和计算方法线性系统分析的中心问题是系统输入与输出的关系。

对于离散时不变线性系统，输入与输出的关系用输入对系统单位冲激响应的离散卷积和来表征，因此离散卷积和计算在线性系统的分析中占有非常重要的地位。

目前通行的方法是采用反折、平移、相乘与求和等4个步骤来计算,因此，在计算过程中要反复平移反折序列，甚至还要作图，在手工计算的情况下，显得极为繁琐，工作量大，并且容易出错。

但是在有些情况下却离不开手工计算。

为此，从离散时不变线性系统的几个约束条件出发，导出了一种计算方法。

这种方法不但适合于手工计算，而且计算过程还能直观地体现离散卷积和的物理意义。

1.离散时不变线性系统的输入输出关系时域离散系统是将输入映射为输出序列的一种变换，即。

对T的不同约束条件定义了不同的离散系统。

它的一般形式如图1。

图1如果离散系统的输入序列为和时，其相应的输出序列分别为和，那么，系统在输入下能保证输出为,其中a和b为任意常数，则系统为线性系统。

也即线性系统的约束条件为时,则线性系统满足齐次性和叠加性。

如果线性系统的输出序列随输入序列的移位而移位，但形状不改变，则称为线性时不变系统。

这种性质可表示为:若，则。

现在来研究线性时不变系统的输入输出关系。

任意一个序列可表示为单位冲激序列及其移位的线性组合，即将作为线性时不变系统的输入，则系统的输出为由于系统是线性的，应用叠加性和齐次性，则令系统对单位冲激序列的响应为, 再由系统的时不变特性，有它表征了离散时不变线性系统的输入输出关系。

通常称(1) 式为离散卷积和公式，并称是对h的离散卷积和，记为。
