计算机控制技术课程设计任务书题目:基于数字 PID 的电加热炉温度控制系统设计设计内容电阻加热炉用于合金钢产品热力特性实验,电加热炉用电炉丝提供功率,使其在预定的时问内将炉内温度稳定到给定的温度值。
在木控制对象电阻加热炉功率为 8Kw ,由 220V 交流电源供电,采用双向可控硅进行控制。
本设计针对一个温区进行温度控制,要求控制温度范困 50-350 ℃ ,保温阶段温度控制精度为土 l ℃ .选择和合适的传感器,计算机输出信号经转换后通过双向可控硅控制器控制加热电阻两端的电压。
其对象温控数学模型为:1)(+=-s T e K s G d sd τ 其中:时间常数T d = 350 秒放大系数 K d = 50滞后时间T d = 10 秒控制算法选用PID 控制。
设计步骤一、总体方案设计二、控制系统的建模和数字控制器设计三、硬件的设计和实现1、选择计算机机型(采用51内核的单片机);2、 设计支持计算机工作的外围电路( EPROM , RAM 、I/O 端口 、键盘、显示接口电路等)3、设计输入信号接口电路;4、设计D/A 转换和电流驱动接口电路;5、其它相关电路的设计或方案(电源、通信等)四、软件设计1、分配系统资源,编写系统初始化和主程序模块框图;2编写A/D 转换和温度检测子程序枢图;3、编写控制程序和 D/A 转换控制子程序模块粗图;4、其它程序模块(显示与键盘等处理程序)枢图。
五、编写课程设计说明书,绘制完整的系统电路图( A3 幅面)。
课程设计说明书要求1 .课程设计说明书应书写认真.字迹工稚,论文格式参考国家正式出版的书籍和论文编排。
2 .论理正确、逻辑性强、文理通顾、层次分明、表达确切,并提出自己的见解和观点。
3 .课程设计说明书应有目录、摘要、序言、主干内容(按章节编写)、主要结论和参考书,附录应有系统方枢图和电路原理图。
4 .课程设计说明书应包括按上述设计步骤进行设计的分析和思考内容和引用的相关知识.摘要单片机的应用正在不断地走向深入,同时带动传统控制检测日新月益更新。
热水器温度控制系统课程设计1. 概述热水器温度控制系统是一种用于控制热水器的温度并确保热水器在安全范围内运行的系统。
该系统通过传感器监测热水器的温度,并根据设定的温度范围通过控制回路调节加热器的工作状态来实现温控。
本课程设计旨在通过理论学习和实践操作,帮助学生了解并掌握热水器温度控制系统的工作原理、电路设计、程序编写以及系统调试等知识和技能。
2. 课程设计内容2.1 系统结构设计首先,需要对热水器温度控制系统的结构进行设计和规划。
系统应包括以下组成部分:•温度传感器:负责感知热水器的温度,并将温度信息传递给控制器。
•控制器:根据温度传感器提供的信息,通过控制回路控制加热器的工作状态,以达到设定的温度范围。
•加热器:负责将电能转换为热能,实现热水器的加热功能。
•显示器:用于显示热水器的当前温度以及设定的温度范围。
•按钮和开关:用于设置温度范围和控制加热器的开关状态。
2.2 电路设计与连接热水器温度控制系统的电路设计是实现系统功能的重要环节。
学生需要根据给定的要求和元器件进行电路设计,并通过连接线将各个元器件进行连接。
电路设计的关键是理解温度传感器、控制器、加热器和显示器之间的电路连接方式,并正确连接相应的引脚。
2.3 程序编写为了实现热水器温度控制系统的自动化控制,学生需要编写相应的程序。
程序的编写可以采用常见的嵌入式系统开发语言,如C语言。
编写程序时,学生需要根据系统的要求,编写传感器数据采集、控制算法以及与控制器的通信等功能。
2.4 系统调试与功能测试完成系统的硬件连接和程序编写后,学生需要进行系统的调试以确保系统能够正确运行,并进行功能测试以验证系统的性能。
调试过程包括检查电路连接是否正确、检查程序逻辑是否正确、检查温度传感器和控制器之间的通信是否正常等。
功能测试的目的是验证系统是否能够按照设定的温度范围正确控制热水器的温度,并能够在温度超出设定范围时发出警报或采取其他保护措施。
3. 实验项目安排针对热水器温度控制系统的课程设计,我们安排以下实验项目:1.了解热水器温度控制系统的结构和工作原理。

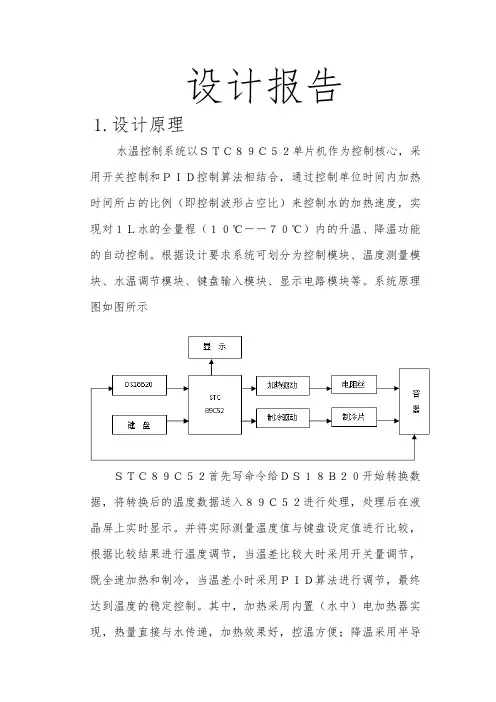

设计报告1.设计原理水温控制系统以STC89C52单片机作为控制核心,采用开关控制和PID控制算法相结合,通过控制单位时间内加热时间所占的比例(即控制波形占空比)来控制水的加热速度,实现对1L水的全量程(10℃――70℃)内的升温、降温功能的自动控制。
根据设计要求系统可划分为控制模块、温度测量模块、水温调节模块、键盘输入模块、显示电路模块等。
系统原理图如图所示STC89C52首先写命令给DS18B20开始转换数据,将转换后的温度数据送入89C52进行处理,处理后在液晶屏上实时显示。
并将实际测量温度值与键盘设定值进行比较,根据比较结果进行温度调节,当温差比较大时采用开关量调节,既全速加热和制冷,当温差小时采用PID算法进行调节,最终达到温度的稳定控制。
其中,加热采用内置(水中)电加热器实现,热量直接与水传递,加热效果好,控温方便;降温采用半导体制冷片实现。
其体积小,安装简单,易于控制,价格便宜,可短时间内反复启动,但其制冷速率不高,所以设计中配套散热风扇以达到快速降温的目的。
2.温度控制算法实际温度控制系统,常采用开关控制或数字PID控制方式。
开关控制的特点是可以使系统以最快的素的向平衡点靠近,但在实际应用却很容易造成系统在平衡点附近震荡,精度不高;而数字PID控制具有稳态误差小特点,实用性广泛的特点,但误差较大时,系统容易出现积分饱和,从而份致系统出现很大的超调量,甚至出现失控现象。
因此,本设计将开关控制,放积分饱和、防参数突变积分饱和等方法溶入PID控制算法组成复式数字PID控制方法,集各种控制策略的优点,既改善了常规控制的动态过程又保持了常规控制的稳态特性。
2.1控制算法的确定温度控制过程为:当水温温差大时,采用开关控制方式迅速减小温差,以缩短调节时间;当温差小于某一值后采用PID控制方式,以使系统快速稳定并保持系统无静态误差。
在这种控制方法中, PID控制在较小温差时开始进入,这样可有效避免数字积分器的饱和。
计算机控制技术课程设计任务书题目:基于数字 PID 的电加热炉温度控制系统设计设计内容电阻加热炉用于合金钢产品热力特性实验,电加热炉用电炉丝提供功率,使其在预定的时问内将炉内温度稳定到给定的温度值。
在木控制对象电阻加热炉功率为 8Kw ,由 220V 交流电源供电,采用双向可控硅进行控制。
本设计针对一个温区进行温度控制,要求控制温度范困 50-350 ℃ ,保温阶段温度控制精度为土 l ℃ .选择和合适的传感器,计算机输出信号经转换后通过双向可控硅控制器控制加热电阻两端的电压。
其对象温控数学模型为:1)(+=-s T e K s G d sd τ 其中:时间常数T d = 350 秒放大系数 K d = 50滞后时间T d = 10 秒控制算法选用PID 控制。
设计步骤一、总体方案设计二、控制系统的建模和数字控制器设计三、硬件的设计和实现1、选择计算机机型(采用51内核的单片机);2、 设计支持计算机工作的外围电路( EPROM , RAM 、I/O 端口 、键盘、显示接口电路等)3、设计输入信号接口电路;4、设计D/A 转换和电流驱动接口电路;5、其它相关电路的设计或方案(电源、通信等)四、软件设计1、分配系统资源,编写系统初始化和主程序模块框图;2编写A/D 转换和温度检测子程序枢图;3、编写控制程序和 D/A 转换控制子程序模块粗图;4、其它程序模块(显示与键盘等处理程序)枢图。
五、编写课程设计说明书,绘制完整的系统电路图( A3 幅面)。
课程设计说明书要求1 .课程设计说明书应书写认真.字迹工稚,论文格式参考国家正式出版的书籍和论文编排。
2 .论理正确、逻辑性强、文理通顾、层次分明、表达确切,并提出自己的见解和观点。
3 .课程设计说明书应有目录、摘要、序言、主干内容(按章节编写)、主要结论和参考书,附录应有系统方枢图和电路原理图。
4 .课程设计说明书应包括按上述设计步骤进行设计的分析和思考内容和引用的相关知识.摘要单片机的应用正在不断地走向深入,同时带动传统控制检测日新月益更新。
基于单片机的水温控制系统第1节引言水温控制在工业及日常生活中应用广泛,分类较多,不同水温控制系统的控制方法也不尽相同,其中以PID控制法最为常见。
单片机控制部分采用AT89C51单片机为核心,采用软件编程,实现用PID算法来控制PWM波的产生,进而控制电炉的加热来实现温度控制。
然而,单纯的PID算法无法适应不同的温度环境,在某个特定场合运行性能非常良好的温度控制器,到了新环境往往无法很好胜任,甚至使系统变得不稳定,需要重新改变 PID 调节参数值以取得佳性能。
本文首先用PID算法来控制PWM波的产生,进而控制电炉的加热来实现温度控制。
然后在模型参考自适应算法 MRAC基础上,用单片机实现了自适应控制,弥补了传统 PID控制结构在特定场合下性能下降的不足,设计了一套实用的温度测控系统,使它在不同时间常数下均可以达到技术指标。
此外还有效减少了输出继电器的开关次数,适用于环境参数经常变化的小型水温控制系统。
1.1水温控制系统概述温度控制是无论是在工业生产过程中,还是在日常生活中都起着非常重要的作用,过低的温度或过高的温度都会使水资源失去应有的作用,从而造成水资源的巨大浪费。
特别是在当前全球水资源极度缺乏的情况下,我们更应该掌握好对水温的控制,把身边的水资源好好地利用起来。
在现代冶金、石油、化工及电力生产过程中,温度是极为重要而又普遍的热工参数之一。
在环境恶劣或温度较高等场合下,为了保证生产过程正常安全地进行,提高产品的质量和数量,以及减轻工人的劳动强度、节约能源,要求对加热炉炉温进行测、显示、控制,使之达到工艺标准,以单片机为核心设计的炉温控制系统,可以同时采集多个数据,并将数据通过通讯口送至上位机进行显示和控制。
那么无论是哪种控制,我们都希望水温控制系统能够有很高的精确度(起码是在满足我们要求的范围内),帮助我们实现我们想要的控制,解决身边的问题。
在计算机没有发明之前,这些控制都是我们难以想象的。
而当今,随着电子行业的迅猛发展,计算机技术和传感器技术的不断改进,而且计算机和传感器的价格也日益降低,可靠性逐步提高,用信息技术来实现水温控制并提高控制的精确度不仅是可以达到的而且是容易实现的。
摘要在现实生活当中,很多场合需要对温度进行智能控制,日常生活中最常见的要算空调和冰箱了,他们都能根据环境实时情况,结合人为的设定,对温度进行智能控制。
工业生产中的电加热炉温度监控系统和培养基的温度监控系统都是计算机控制系统的典型应用。
通过这次课程设计,我们将自己动手设计一个小型的计算机控制系统,目的在于将理论结合实践以加深我们对课本知识的理解。
本次设计采用单片机89C51及数字式温度传感器、数码管显示温度。
数字式温度传感器将采集到的温度数据送入单片机,单片机将采集到的温度数据与设定值进行比较,若大于设定值,则电热炉关断,若小于设定值,则电热炉继续加热。
对于设定的温度值的改变采用中断方式,当改变温度设定时,检测输入的信号,改变设定值,并在数码管上显示出设定值,此次设计初始设定值为100摄氏度。
关键字:温度自动控制、单片机、数码管目录1设计内容及步骤 (1)1.1设计要求 (1)1.2方案设计 (1)1.3设计思路 (1)2硬件设计 (2)2.1主要硬件介绍 (2)2.1.1单片机 (2)2.1.2温度传感器 (2)2.1.3开关器件 (2)2.2电路设计方法 (3)2.2.1显示部分电路 (3)2.2.2温度检测电路 (4)2.2.3键盘电路 (4)2.2.4电气开关及工作电路 (5)2.2.5整体硬件设计及工作说明 (5)3软件设计 (6)3.1数码管模块 (6)3.2按键中断输入模块 (7)3.3温度检测模块 (8)3.4主程序流程图 (9)4调试和分析 (10)5课程设计心得体会 (12)参考文献 (13)附录1整体电路图......................... 错误!未定义书签。
附录2源程序 (1)1设计内容及步骤1.1设计要求设计一个温度控制系统,并用软件仿真。
功能要求如下:(1)能够利用温度传感器检测环境中的实时温度;(2)能对所要求的温度进行设定;(3)将传感器检测到得实时温度与设定值相比较,当环境中的温度高于或低于所设定的温度时,系统会自动做出相应的动作来改变这一状况,使系统温度始终保持在设定的温度值。
电热水炉温度控制课程设计报告引言背景电热水炉是一种常用的加热设备,广泛应用于家庭和工业领域。
温度控制是电热水炉的核心功能之一,能够确保热水的稳定供应,并保护设备的安全运行。
因此,掌握电热水炉温度控制原理与方法非常重要。
目的本课程设计旨在通过深入研究电热水炉温度控制技术,使学生掌握温度控制的基本原理、调节方法和控制策略,以及应用电热水炉温度控制的实际案例。
基础知识1. 电热水炉的工作原理•电热水炉的结构•电热水炉的加热原理•电热水炉中的传热方式2. 温度传感器•常用的温度传感器类型•温度传感器的原理和特点温度控制原理1. 温度控制基本原理•温度的定义与测量•温度控制的目标和要求2. 温度控制回路•温度控制回路的组成•温度控制回路的工作原理温度控制方法与策略1. 开环控制与闭环控制•开环控制的特点和应用范围•闭环控制的特点和应用范围2. 常用的温度控制方法•模拟控制方法•数字控制方法3. 温度控制策略•常用的温度控制策略•温度控制策略的选择原则电热水炉温度控制设计1. 温度控制系统设计流程•确定控制目标和要求•选择合适的温度传感器•设计温度控制回路•选择合适的控制方法和策略•进行系统的仿真和调试2. 实例分析•选取一个具体的电热水炉温度控制案例•分析该案例的控制目标和要求•设计该案例的温度控制系统实验与应用1. 实验内容•搭建电热水炉温度控制系统实验平台•进行温度控制实验•分析实验结果2. 应用案例•介绍一些实际应用电热水炉的场景•分析并设计相应的温度控制方案总结通过本课程设计,学生将深入了解电热水炉温度控制的原理与方法。
掌握温度控制基本原理、温度传感器的选择与应用、温度控制方法与策略的设计,以及应用电热水炉温度控制的实例分析。
同时,通过实验与应用案例的学习,能够将所学知识应用到实际场景中,并具备分析和解决温度控制问题的能力。
水温加热控制系统设计1. 引言水温加热控制系统在许多工业和家庭应用中起着重要的作用。
它们被广泛应用于供暖系统、热水供应系统、工业加热过程等。
水温加热控制系统的设计和优化对于提高能源利用效率、保障设备安全运行以及提高使用者的舒适度至关重要。
本文旨在深入探讨水温加热控制系统的设计原理、关键技术以及优化方法。
2. 水温加热控制系统概述2.1 水温加热过程水温加热过程是指将冷却的水通过外部能源输入使其升温的过程。
常见的外部能源包括电力、天然气等。
在这个过程中,需要通过合适的控制手段来实现对水温度的精确控制。
2.2 水温加热控制系统组成典型的水温加热控制系统由以下组成部分构成:(1) 传感器:用于实时监测和测量水体的温度。
(2) 控制器:通过与传感器进行交互,根据设定值来调节能源输入,以实现对水温的控制。
(3) 加热器:负责将外部能源转化为热能,将水温升高。
(4) 水泵:用于将冷却的水送入加热器,以保证加热过程的连续性。
(5) 水箱:用于储存加热后的水,以满足实际需求。
3. 水温传感器3.1 温度传感器种类常见的温度传感器种类包括热电偶、电阻温度探头、红外线传感器等。
不同的传感器具有不同的测量范围、精度和响应时间。
3.2 温度传感器选择在选择合适的温度传感器时,需要考虑以下因素:(1) 测量范围和精度:根据具体应用需求选择合适范围和精度。
(2) 响应时间:根据加热过程中对实时性要求进行选择。
(3) 环境适应性:考虑到工作环境中可能存在的湿气、腐蚀等因素。
4. 控制策略4.1 开环控制与闭环控制在水温加热控制系统中,可以采用开环控制或闭环控制策略。
开环控制是指根据经验或预先设定的规则来调节能源输入,而闭环控制是根据传感器反馈的实时温度信息来调节能源输入。
4.2 PID控制器PID控制器是一种常用的闭环控制策略。
它通过比较实际温度与设定值之间的差异,计算出一个综合误差,并根据综合误差来调整能源输入。
PID控制器具有简单、稳定、可靠等优点,广泛应用于水温加热系统中。
电加热炉温度自动控制系统一、任务设计并制作一个温度自动控制系统,控制电加热炉的温度在某一温度范围。
系统的示意图如图1所示。
电加热炉顶部置入深度不一的两温度传感器,用于检测加热炉内的温度,炉内温度取其平均值;单片机通过键盘对加热炉的温度进行设定。
根据炉内温度与设定温度值的差别程度,有不同的提示信号。
炉内的温度和当前设定温度通过显示设备实时显示。
图1 温度自动控制系统示意图二、要求⒈基本要求(1)温度可调节范围为60℃~200℃,最小设定分度为1℃。
(2)温度显示功能,分辨率为0.1℃。
(3)当温度达到某一设定值并稳定后,炉内温度的波动控制在±2℃以内。
要求温度调控未达到和达到稳定状态,均给出声或光提示信号。
(4)当设定的调节温差为15℃时, 要求达到稳定状态的调节时间小于等于2分钟,稳定状态下的温度波动在±2℃以内。
⒉发挥部分(1)当温度达到某一设定值并稳定后,、炉内温度的波动控制在±1℃以内。
(2)当设定的调节温差为15℃时, 尽量减少达到稳定状态的调节时间,并要求超调量不超过3℃,稳定状态下的温度波动在±1℃以内。
(3)能记录并实时显示温度调节过程的曲线, 显示的误差绝对值小于2℃。
(4)其他。
三、说明(1)炉内温度检测采用具有温度测量功能的数字万用表(测评时自带)。
(2)当温度达到稳定状态的提示信号出现后立即检测调控的温度值,每次检测时间延续60s,以记录温度波动的最大值。
(3)设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。
完整的电路原理图、重要的源程序用附件给出。
(C3)智能窗系统一、任务对下雨等情况进行自我监测,并自动控制窗户关闭。
当室内烟雾、可燃性气体超过指标时可自动开启窗户,通风换气。
二、要求⒈基本要求1)防盗报警功能如果有人要强行从窗户进入室内,智能窗便会用喇叭播放“捉贼啦,在*单元*号”,连续播放5分钟。
2)防毒报警功能室内的煤气、天然气等可燃气体或烟雾的浓度超标时,智能窗便会报警,并开启窗户,启动排风扇,让有毒气体散发到室外,可有效防止中毒或火灾事故的发生,确保室内空气清新,身体不受伤害。
水温加热控制系统设计摘要:传统的水温加热控制系统采用PID控制,但该方法只适用于线性系统,针对非线性及时变水质环境,采用模糊控制方法,能够更好地实现水温加热控制,本文基于模糊控制策略,提出了一种水温加热控制系统的设计方法。
该方法能够对水温加热过程中出现的误差进行及时纠正,有效地保证了水温加热控制系统的运行效果。
关键词:水温加热;控制系统;模糊控制Introduction:With the development of industry, water temperature control becomes more and more important. Traditional watertemperature heating control systems adopt PID control, butthis method only suitable for linear systems. In response to non-linear and changing water quality environments, fuzzy control methods can better achieve water temperature heating control. Based on fuzzy control strategies, this article proposes a design method for water temperature heatingcontrol system. This method can effectively correct theerrors that occur during the water temperature heating process, ensuring the operating effect of the water temperature heating control system.Method:The proposed system includes a fuzzy control module, temperature measurement module, heating module and display module. The design of fuzzy controller consists of three stages: fuzzification, inference engine and defuzzification. Firstly, the temperature signal is transferred to the fuzzycontroller via a temperature measurement module, then fuzzy sets are created based on the temperature input. Secondly,the inference engine calculates the desired output valuebased on the input value and the rules of the control algorithm. Finally, the defuzzification module converts the fuzzy output into a hard signal for the heating module.Results:The proposed system achieved accurate control of water temperature with a low overshoot range. The system is able to control the temperature error during the heating process and guarantee the temperature stability of the water heating process. Compared with traditional PID control, the fuzzy control can better adapt to non-linear systems and changing water quality environments.Conclusion:The proposed water temperature heating control system basedon fuzzy control can effectively control the watertemperature in a given range with good results. The method is suitable for non-linear and changing water quality environments, and provides a new method for optimizing the control strategy of water temperature heating control systems, which has great application prospects in the fields ofindustry and life.。
电加热热水器课程设计一、课程目标知识目标:1. 学生能理解电加热热水器的基本原理,掌握电能转化为热能的过程。
2. 学生能描述电加热热水器的主要部件及其功能,了解其工作原理。
3. 学生能运用物理知识分析电加热热水器在不同使用环境下的效率。
技能目标:1. 学生能运用所学知识,计算电加热热水器的功率、耗电量等参数。
2. 学生能设计简单的电加热热水器电路图,并解释其工作过程。
3. 学生能通过实验和数据分析,评估电加热热水器的性能,提出优化方案。
情感态度价值观目标:1. 学生培养对物理学,尤其是电学知识的兴趣,认识到物理知识与日常生活的密切关系。
2. 学生在学习过程中,增强团队协作和沟通交流能力,培养合作精神。
3. 学生关注能源利用和环境保护,树立节能、环保意识。
本课程针对九年级学生,结合电学基础知识,注重理论联系实际。
课程设计以学生为主体,充分考虑学生的认知水平、学习兴趣和实际需求,旨在提高学生的科学素养和综合实践能力。
通过本课程的学习,学生将掌握电加热热水器的基本原理和技能,培养解决实际问题的能力,同时激发学生对物理学科的热情,树立正确的价值观。
二、教学内容1. 电加热热水器的基本原理:包括电流的热效应、电阻发热原理等,结合课本第九章“电功和电热”相关内容。
2. 电加热热水器的主要部件及其功能:分析加热丝、温控器、漏电保护器等部件的作用,参照课本第十二章“家用电器”相关内容。
3. 电加热热水器电路图设计:结合电路基础知识,设计简单的电加热热水器电路,涵盖课本第十章“电路的分析与应用”相关内容。
4. 电加热热水器功率和耗电量计算:运用物理公式,计算电加热热水器的功率、耗电量等参数,联系课本第九章“电功和电热”相关内容。
5. 电加热热水器性能评估与优化:通过实验和数据分析,评估电加热热水器的性能,提出优化方案,结合课本第十一章“实验与探究”相关内容。
教学内容安排和进度:第一课时:电加热热水器的基本原理及主要部件功能;第二课时:设计电加热热水器电路图,学习电路分析方法;第三课时:计算电加热热水器的功率和耗电量;第四课时:进行实验,评估电加热热水器性能,提出优化方案。
电加热炉温度自动控制系统一、任务设计并制作一个温度自动控制系统,控制电加热炉的温度在某一温度范围。
系统的示意图如图1所示。
电加热炉顶部置入深度不一的两温度传感器,用于检测加热炉内的温度,炉内温度取其平均值;单片机通过键盘对加热炉的温度进行设定。
根据炉内温度与设定温度值的差别程度,有不同的提示信号。
炉内的温度和当前设定温度通过显示设备实时显示。
图1 温度自动控制系统示意图二、要求⒈基本要求(1)温度可调节范围为60℃~200℃,最小设定分度为1℃。
(2)温度显示功能,分辨率为0.1℃。
(3)当温度达到某一设定值并稳定后,炉内温度的波动控制在±2℃以内。
要求温度调控未达到和达到稳定状态,均给出声或光提示信号。
(4)当设定的调节温差为15℃时, 要求达到稳定状态的调节时间小于等于2分钟,稳定状态下的温度波动在±2℃以内。
⒉发挥部分(1)当温度达到某一设定值并稳定后,、炉内温度的波动控制在±1℃以内。
(2)当设定的调节温差为15℃时, 尽量减少达到稳定状态的调节时间,并要求超调量不超过3℃,稳定状态下的温度波动在±1℃以内。
(3)能记录并实时显示温度调节过程的曲线, 显示的误差绝对值小于2℃。
(4)其他。
三、说明(1)炉内温度检测采用具有温度测量功能的数字万用表(测评时自带)。
(2)当温度达到稳定状态的提示信号出现后立即检测调控的温度值,每次检测时间延续60s,以记录温度波动的最大值。
(3)设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。
完整的电路原理图、重要的源程序用附件给出。
(C3)智能窗系统一、任务对下雨等情况进行自我监测,并自动控制窗户关闭。
当室内烟雾、可燃性气体超过指标时可自动开启窗户,通风换气。
二、要求⒈基本要求1)防盗报警功能如果有人要强行从窗户进入室内,智能窗便会用喇叭播放“捉贼啦,在*单元*号”,连续播放5分钟。
2)防毒报警功能室内的煤气、天然气等可燃气体或烟雾的浓度超标时,智能窗便会报警,并开启窗户,启动排风扇,让有毒气体散发到室外,可有效防止中毒或火灾事故的发生,确保室内空气清新,身体不受伤害。
武汉华夏理工学院信息工程课程设计报告书课程名称计算机控制技术课程设计课程设计总评成绩学生姓名、学号学生专业班级自动化1142指导教师姓名李文彦课程设计起止日期2017.06.12-2016-6.23课程设计基本要求课程设计是工科学生十分重要的实践教学环节,通过课程设计,培养学生综合运用先修课程的理论知识和专业技能,解决工程领域某一方面实际问题的能力。
课程设计报告是科学论文写作的基础,不仅可以培养和训练学生的逻辑归纳能力、综合分析能力和文字表达能力,也是规范课程设计教学要求、反映课程设计教学水平的重要依据。
为了加强课程设计教学管理,提高课程设计教学质量,特拟定如下基本要求。
1.课程设计教学一般可分为设计项目的选题、项目设计方案论证、项目设计结果分析、答辩等4个环节,每个环节都应有一定的考核要求和考核成绩。
2.课程设计项目的选题要符合本课程设计教学大纲的要求,该项目应能突出学生实践能力、设计能力和创新能力的培养;该项目有一定的实用性,且学生通过努力在规定的时间内是可以完成的。
课程设计项目名称、目的及技术要求记录于课程设计报告书一、二项中,课程设计项目的选题考核成绩占10%左右。
3.项目设计方案论证主要包括可行性设计方案论证、从可行性方案中确定最佳方案,实施最佳方案的软件程序、硬件电路原理图和PCB图。
项目设计方案论证内容记录于课程设计报告书第三项中,项目设计方案论证主要考核设计方案的正确性、可行性和创新性,考核成绩占30%左右。
4.项目设计结果分析主要包括项目设计与制作结果的工艺水平,项目测试性能指标的正确性和完整性,项目测试中出现故障或错误原因的分析和处理方法。
项目设计结果分析记录于课程设计报告书第四项中,考核成绩占25%左右。
5.学生在课程设计过程中应认真阅读与本课程设计项目相关的文献,培养自己的阅读兴趣和习惯,借以启发自己的思维,提高综合分和理解能力。
文献阅读摘要记录于课程设计报告书第五项中,考核成绩占10%左右。
第一章绪论1.1选题背景及意义加热炉是利用电能来产生蒸汽或热水的装置。
因为其效率高、无污染、自动化程度高,稳定性好的优点,冶金、机械、化工等各类工业生产过程中广泛使用电加热炉对温度进行控制。
而传统的加热炉普遍采用继电器控制。
由于继电器控制系统中,线路庞杂,故障查找和排除都相对困难,而且花费大量时间,影响工业生产。
随着计算机技术的发展,传统继电器控制系统势必被PLC所取代。
二十世纪七十年代后期,伴随着微电子技术和计算机技术的快速发展,也使得PLC 具有了计算机的功能,成为了一种以电子计算机为核心的工业控制装置,在温度控制领域可以让控制系统变得更高效,稳定且维护方便。
在过去的几十年里至今,PID控制已在工业控制中得到了广泛的应用。
在工业自动化的三大支柱(PLC、工业机器人、CAD/CAM)中位居第一。
由于其原理简单、使用方便、适应能力强,在工业过程控制中95%甚至以上的控制回路都采用了PID结构。
虽然后来也出现了很多不同新的算法,但PID仍旧是最普遍的规律。
1.2国内外研究现状及发展趋势一些先进国家在二十世纪七十年代后期到八十年代初期就开始研发电热锅炉,中国到八十年代中期才开始起步,对电加热炉的生产过程进行计算机控制的研究。
直到九十年代中期,不少企业才开始应用计算机控制的连续加热炉,可以说发展缓慢,而且对于国内的温度控制器,总体发展水平仍不高,不少企业还相当落后。
与欧美、日本,德国等先进国家相比,其差距较大。
目前我国的产品主要以“点位”控制和常规PID为主,只能处理一些简单的温度控制。
对于一些过程复杂的,时变温度系统的场合往往束手无策。
而相对于一些技术领先的国家,他们生产出了一批能够适应于大惯性、大滞后、过程复杂,参数时变的温度控制系统。
并且普遍采用自适应控制、模糊控制及计算机技术。
近年来,伴随着科学技术的不断快速发展,计算机技术的进步和检测设备及性能的不断提升,人工智能理论的实用化。
因此,高精度、智能化、人性化必然是国内外必然的发展趋势。
湖南文理学院课程设计报告课程名称:自动化专业控制系统课程设计课题名称:电加热水温控制系统系部:电气和信息工程学院专业班级:自动化09103班学生姓名:何国敏指导教师:陈日新老师完成时间:2012年12月18日报告成绩:评阅意见:评阅教师日期目录摘要 (2)Abstract (3)第一章系统设计 (4)1.1项目概要 (4)1.2设计任务和要求 (4)第二章硬件设计 (5)2.1 硬件设计概要 (5)2.2信息处理模块 (5)2.3温度采集模块 (6)2.3.1传感器DS18B20简介 (6)2.3.2实验模拟电路图 (6)2.3.3程序流程图 (7)2.4控制调节模块 (9)2.4.1升温调节系统 (10)2.4.2温度上下限调节系统 (10)2.5显示模块 (12)第三章仿真显示成果 (13)实习总结 (15)致谢 (16)参考文献 (17)附录 (18)1、原理图 (18)2、源程序 (19)摘要:在现代工业生产中,温度是常用的测量被控因素。
本设计是基于51单片机控制,将DS18b20温度传感器实时温度转化,并通过1602液晶对温度实行实时显示,并通过加热片(PWM波,改变其占空比)加热和步进电机降温逐次逼近的方式,将温度保持在设定温度,通过按键调节温度报警区域,实现对温度在0℃-99℃控制的自动化。
实验结果表明此结构完全可行,温度偏差可达0.1℃以内。
关键字:单片机;传感器;温控;DS18b20Abstract: In modern industrial production, the temperature iscommonly measured controlled factors.The design is based on the 51 SCM control, the DS18b20 temperature sensor real time temperature transformation, and through the 1602 LCD on the temperature of the real-time display, and by heating the sheet (PWM wave, changing its duty cycle) heating and stepper motor cooling successive approximation approach, keeping the temperature at the set temperature, through the buttons adjust temperature alarm area, the temperature at 0 ℃-99 ℃control automation.The experimental results show that this structure is completely feasible, the deviation of temperature can reach 0.1 DEG C. Key word: monolithic integrated circuit ; Sensors; Temperature control; DS18b201.1 项目概要温度控制系统无论是工业生产过程,还是日常生活都起着非常重要的作用,过低或过高的温度环境不仅是一种资源的浪费,同时也会对机器和工作人员的寿命产生严重影响,极有可能造成严重的经济财产损失,给生活生产带来许多利的因素,基于AT89S52的单片机温度控制系统和传统的温度控制相比具有操作方便、价价格便宜、精确度高和开展容易等优点,因此市场前景好。
1.2设计任务和要求:1、采用DS18B20作为温度传感器进行温度检测。
2、对采集温度进行显示(显示温度分辨率0.1℃);3、采集温度数值应采用数字滤波措施,保证显示数据稳定。
4、设计相应的温度控制电路,根据测得的温度情况对加热器进行控制,将温度保持在设定温度。
5、通过按键设置温度上下限,超限通过LED、蜂鸣器报警。
2.1 硬件设计概要根据需求,我们将系统分为五个模块,信息处理模块,温度采集模块、控制调节模块、报警电路模块,显示模块。
2.2 信息处理模块AT89C52是ATMEL公司的以8031核构成的8位Flash单片机系列。
这个系列单片机的最大特点就是在片内含有Flash存储器,AT89S52单片机是一种低功耗高性能的CMOS8位微控制器,内置8KB可在线编程闪存。
该器件采用Atmel公司的高密度非易失性存储技术生产,其指令和工业标准的80C51指令集兼容。
片内程序存储器允许重复在线编程,允许程序存储器在系统内通过SPI串行口改写或用同用的非易失性存储器改写。
通过把通用的8位CPU和可在线下载的Flash 集成在一个芯片上,AT89S52便成为一个高效的微型计算机。
它的使用范围广,可用于解决复杂的控制问题,且成本较低。
单片机模块如图(1)所示。
图(1)单片机模块2.3 温度采集模块2.3.1传感器DS18b20简介DALLAS最新单线数字温度传感器DS18b20简介新的“一线器件”,体积更小、适用电压更宽、更经济。
Dallas半导体公司的数字化温度传感器DS18b20是世界上第一片支持“一线总线”接口温度传感器。
一线总线独特而且经济的特点,使用户可轻松地组建传感器网络,为测量系统的构建引入全新的概念。
DS18b20、DS1822“一线总线”数字化温度传感器同DS1820一样,DS18b20也支持“一线总线”接口,测量温度范围为-55℃ ~ +125℃,在-10℃~ +85℃范围内,精度为0.5℃。
DS18b20的精度较差为2℃。
现场温度直接以“一线总线”的数字方式传输,大大提高了系统的抗干扰性。
适合于恶劣环境的现场温度测量,如:环境控制、设备或过程控制、测量类消费电子产品等。
和前一代产品不同,新的产品支持3V~ 5V的电压范围,使系统设计更灵活、方便。
而且新一代产品更便宜,体积更小。
DS18b20内部结构主要由四部分组成:64位光刻ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。
DS18b20的实验板原理接线图如图(2):图(2) DS18b20的实验板接线图其中:DQ为数字信号输入/输出端;GND为电源地;VDD为外接供电电源输入端(在寄生电源接线方式时接地)2.3.2实验模拟电路图温度检测控制模拟电路图ds18b20原件及其连线如图(3)温度此传感器上显示的温度同步显示到LED显示器上,并有加温,减温按钮。
图(3)温度检测控制模拟电路图2.3.3程序流程图图(4)主程序流程图图(5)初始化子程序流程图图(6)读按键的程序流程图2.4控制调节模块2.4.1升温调节系统通过继电器的开合来控制加热片电路的通断,来达到设温效果,我们预设温度为25度,当温度低于25度时,单片机P3.6引脚输出高电平,继电器导通,对温度传感器加热,加热模块如图(7)所示。
图(7)加温控制电路2.4.2温度上下限调节系统通过按键控制键选着调节对象,通过上升下降调节值大小,模拟电路图如图(78主控电路:我们设定温度为0--30度,为表示方便,这里让,控制开关,升温开关,降温开关分别为,k1,k2,k3,开始显示的是当前温度,K1主控开关,用来控制进入的是当前温度,温度上限,下限的调节界面。
按k1,一次进入三个界面。
按K2为加1开关,按一下,加1,k3减1开关,按一下,减1. 例如:开始时显示的是当前温度界面,按下k1进入高温设定界面,显示器上显示当前温度和温度上限,按k2,上限加1,按k3,上限减1,再按k1进入显现设定界面,显示器显示当前温度,和温度下限,按k2,下限加1,按k3,下限减1,再按k1,进入显示当前温度界面。
如图(8)2.4.3 报警电路系统通过led灯的闪烁以及蜂鸣器的鸣叫实现报警,如果温度超过上限灯D4亮,蜂鸣器鸣叫,低于下限灯D2亮,蜂鸣器鸣叫。
常温D1亮如图(9)(10)。
图(8)温度设定开关图(9)报警模块图(10)P3.7接蜂鸣器2.5显示模块通过采集ds18b20的温度,同步显示到LED显示器上,精确到小数点后第一位。
如下图图(11)显示电路第三章仿真显示成果3.1 运用proteus仿真图(12)开始启动时,显示学号图(13)显示当前温度图(14)温度低于低温下限,低温报警灯亮,蜂鸣器鸣叫图(15)温度高于温度上限,高温报警灯亮,蜂鸣器鸣叫实习总结刚开始接触到题目,一头雾水,第一周,我从网上下载了,《基于8051+PROTEUS仿真100实例》这个文档,从最简单的点亮一个流水灯,让数码管显示数字开始,第一周就做了这些简单的例子,100例做了20多个。
刚开始很慢,仿真模型里的原器件都不会找,编的程序编译时总出现报警、错误。
一遇到错误我们就慌了神了,所以起步很难。
后来在老师和同学的帮助下,慢慢积累,知道了常见的报警和错误的解决方法,编完调试成功20个例子后,算是对单片机有了一定的基础。
但这时一周已经过去了,别的小组已经仿真通过,开始实际运行了,而我们这组才开始。
第二周开始了,第一天我们没做设计,把各个小组的程序,电路图都拿来看,不懂得就请他们帮忙讲解。
由于前面有了知识,一些模块都看得懂,学得很快了。
发现主要是把各个模块融合到一起,头文件写到最前面,通过函数的调用!给单片机接口高低电平,来实现功能。
这正好是我们的强项,一星期20个例子的功劳。
第二天我们开始自己编程,但是融合的过程中总出现错误,要嘛是变量没定义,要嘛是头文件重复!还有一个,报警电路的数码管总是不亮,但单片机对应的接口有高低电平的变化,实际电路板上也成功,这个问题困扰了我们很久,怎么办都不亮,当时有想砸电脑的冲动,后来还是解决了,原来,是标号标错了位置,一点小问题,困扰了我们2天。
当解决这个问题时,那心灵的喜悦是这辈子都忘不了的!通过两周的实习,我们从一个小白成长为一个对单片机入了门,并能实现简单的编程,还能解决实际问题的小人物了!虽然过程很苦,每天对着电脑,就吃饭和上洗手间离开板凳!一直盯着屏幕看!不过2周熬过来了,收获蛮大的!例如后来我又在我们的程序中加入了降温程序!温度高,调动电动机吹风降温!感觉无论做什么事都要吃得了苦受得了罪,天下没有什么事是难的,只有懒惰的人,只要用心去做,什么事都能成功!致谢两周的实习中,我遇到了许许多多的困难,但我能走过来,这和我组成员共同研究,共同讨论问题的辛勤是分不开的,灰心时我们相互鼓励,相互打气,。
感谢同组成员。
开始接触单片机,我是一个小白级人物,谢谢把我领入门的同班同学们,当我有问题请教时,他们会放下手头的工作,倾心为我解答,程序编译错误时,他们会帮我一起看提示,该错误!谢谢同班同学们!当然,我们实习时,老师一直陪伴着我们,尽管我没有问过老师问题,老师也没有帮我调试程序,但还是要谢谢刘老师,吕老师,你和我们在一起,无形中给了我们莫大的动力!同时也起到了监督我们的作用,使我们不能够偷懒,不会出现有一组同学完成了,那么全班都完成了的情况!正由于你们的严格的要求,我们这次实习才能圆满的完成,同学们都做出了想要的结果。
