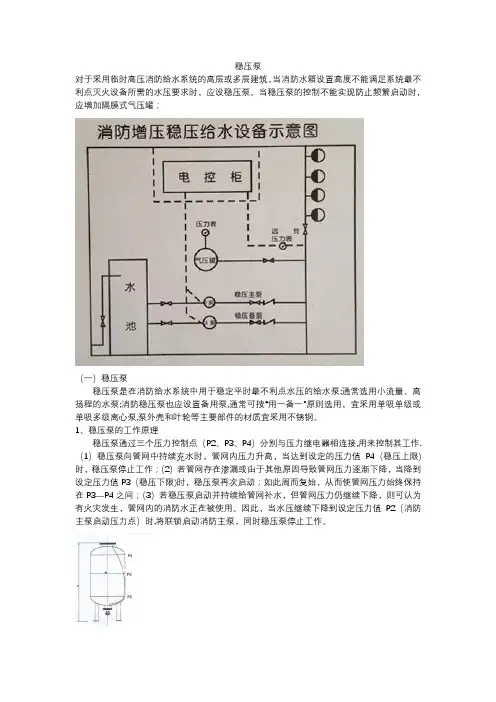

消防稳压泵电动机控制箱原理图

稳压泵对于采用临时高压消防给水系统的高层或多层建筑，当消防水箱设置高度不能满足系统最不利点灭火设备所需的水压要求时，应设稳压泵。

当稳压泵的控制不能实现防止频繁启动时，应增加隔膜式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵；通常选用小流量、高扬程的水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”原则选用，宜采用单吸单级或单吸多级离心泵，泵外壳和叶轮等主要部件的材质宜采用不锈钢。

1、稳压泵的工作原理稳压泵通过三个压力控制点（P2、P3、P4）分别与压力继电器相连接，用来控制其工作。

（1）稳压泵向管网中持续充水时，管网内压力升高，当达到设定的压力值P4（稳压上限）时，稳压泵停止工作；（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降，当降到设定压力值P3（稳压下限）时，稳压泵再次启动；如此周而复始，从而使管网压力始终保持在P3-P4之间；（3）若稳压泵启动并持续给管网补水，但管网压力仍继续下降，则可认为有火灾发生，管网内的消防水正在被使用。

因此，当水压继续下降到设定压力值P2（消防主泵启动压力点）时，将联锁启动消防主泵，同时稳压泵停止工作。

2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和习题自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1%-3%计算，且不宜小于1L/s；消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。

3、稳压泵设计压力的确定（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；（2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0.07-0.1Mpa；（3）稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求。

稳压泵对于采用临时高压消防给水系统的高层或多层建筑，当消防水箱设置高度不能满足系统最不利点灭火设备所需的水压要求时，应设稳压泵。

当稳压泵的控制不能实现防止频繁启动时，应增加隔膜式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵;通常选用小流量、高扬程的水泵;消防稳压泵也应设置备用泵,通常可按“用一备一”原则选用，宜采用单吸单级或单吸多级离心泵,泵外壳和叶轮等主要部件的材质宜采用不锈钢。

1、稳压泵的工作原理稳压泵通过三个压力控制点（P2、P3、P4）分别与压力继电器相连接,用来控制其工作.（1）稳压泵向管网中持续充水时，管网内压力升高，当达到设定的压力值P4（稳压上限)时，稳压泵停止工作；（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降，当降到设定压力值P3（稳压下限)时，稳压泵再次启动；如此周而复始，从而使管网压力始终保持在P3—P4之间；（3）若稳压泵启动并持续给管网补水，但管网压力仍继续下降，则可认为有火灾发生，管网内的消防水正在被使用。

因此，当水压继续下降到设定压力值P2（消防主泵启动压力点）时,将联锁启动消防主泵，同时稳压泵停止工作。

2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和习题自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1%-3％计算，且不宜小于1L/s；消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。

3、稳压泵设计压力的确定（1)稳压泵的设计压力应满足系统自动启动和管网充满水的要求;（2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0。

07—0。

1Mpa；（3）稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0。

15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求.（二）气压罐1、气压罐的工作原理实际中，由于各种原因，稳压泵常常频繁启动，不但泵容易损害，而且对整个管网系统和电网系统不利。

消防稳压泵工作原理一、消防稳压(气压)罐的工作原理消防气压罐的消防水总容积分为3个部分，即消防贮水容积(调节容积)、缓冲水容积和稳压水容积，如图1所示。

系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行;当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。

如此循环以保持系统的高压状态。

当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。

二、消防稳压(气压)罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

1、气压罐的总容积V气压罐的总容积一般按公式V=βVX÷(1-αb)计算。

式中：V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和;β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05;αb为气压罐最低工作压力和最高工作压力之比(以绝对压力计)，一般宜采用0.65～0.85。

消防贮水总容积(VX)：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。

对于消火栓给水系统，按同时使用2支水枪(每支水枪流量5L/s)计，消防贮水容积为2*5*30=300L;对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1L/s计，消防贮水容积为5*1*30=150L。

当2个系统共用气压罐时，消防贮水总容积为300+150=450L。

缓冲水容积V1一般不小于20L，稳压水容积V2一般不小于50L。

2、压力控制点压力值的计算气压罐设4个压力控制点，如图2所示。

其中：P1为气压罐最低工作压力点或气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin，其计算方法同增压泵;P2为最高工作压力，即启动消防泵的压力值。

消防稳压泵控制柜
操作规程
1、在消防恒压自动控制时,水泵由PLC自动控制启、停,正常情况下,水泵进出口阀门应保持全开,防止水泵缺水或堵压;
2、在检修或不启用本消防恒压自动控制系统时,须将消防泵和消防稳压泵控制系统置于手动控制,防止水泵自动启动;
3、消防泵和消防稳压泵手动控制时,按所选择的消防泵或消防稳压泵对应的启动、停止按钮,控制泵的启、停;
4、消防泵和稳压泵置于自动控制时,系统优先启动所选水泵,如所选水泵有故障,系统将自动启动备用泵并报警,检查对应故障;
5、当消防稳压泵自动控制时,须正确设置压力开关的压力上、下限;当管网压力低于压力开关下限时,稳压控制系统自动启动消防稳压泵；当压力高于压力开关上限时,稳压控制系统自动停止消防稳压泵,维护消防管网压力;需人为停止时,须将系统切换到手动,按对应的停止按钮;
6、紧急情况时,可直接按‘消防紧急启动’按钮直接启动消防泵;
7、消防泵置于自动控制时,在管网有水流且流量开关动作并持续一段时间、稳压泵已启动一段时间但压力仍低或消防控制室有控制信号,消防泵都将自动启动,伴随报警,检查启动原因;须停止时,按对应的停止按钮可直接停止水泵;
8、当消防泵和消防稳压泵长期置于手动控制时,须定期手动点动启动消防泵或消防稳压泵,防止水泵锈蚀; 2014年5月10日。

稳压泵对于采用临时高压消防给水系统的高层或多层建筑,当消防水箱设置高度不能满足系统最不利点灭火设备所需的水压要求时，应设稳压泵.当稳压泵的控制不能实现防止频繁启动时，应增加隔膜式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵；通常选用小流量、高扬程的水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”原则选用，宜采用单吸单级或单吸多级离心泵，泵外壳和叶轮等主要部件的材质宜采用不锈钢。

1、稳压泵的工作原理稳压泵通过三个压力控制点（P2、P3、P4）分别与压力继电器相连接，用来控制其工作。

（1）稳压泵向管网中持续充水时,管网内压力升高，当达到设定的压力值P4(稳压上限）时,稳压泵停止工作;（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降，当降到设定压力值P3（稳压下限）时,稳压泵再次启动；如此周而复始,从而使管网压力始终保持在P3—P4之间；（3）若稳压泵启动并持续给管网补水，但管网压力仍继续下降，则可认为有火灾发生，管网内的消防水正在被使用.因此,当水压继续下降到设定压力值P2（消防主泵启动压力点）时，将联锁启动消防主泵，同时稳压泵停止工作。

2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和习题自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1％—3％计算，且不宜小于1L/s;消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。

3、稳压泵设计压力的确定（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；（2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0。

07-0.1Mpa；（3）稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求。

稳压泵对于采取临时高压消防给水系统高层或多层建筑，当消防水箱设置高度不能满足系统最不利点灭火设备所需水压要求时，应设稳压泵。

当稳压泵控制不能实现预防频繁开启时，应增加隔膜式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最不利点水压给水泵；通常选择小流量、高扬程水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”标准选择，宜采取单吸单级或单吸多级离心泵，泵外壳和叶轮等关键部件材质宜采取不锈钢。

1、稳压泵工作原理稳压泵经过三个压力控制点（P2、P3、P4）分别和压力继电器相连接，用来控制其工作。

（1）稳压泵向管网中连续充水时，管网内压力升高，当达成设定压力值P4（稳压上限）时，稳压泵停止工作；（2）若管网存在渗漏或因为其它原因造成管网压力逐步下降，当降到设定压力值P3（稳压下限）时，稳压泵再次开启；如此周而复始，从而使管网压力一直保持在P3-P4之间；（3）若稳压泵开启并连续给管网补水，但管网压力仍继续下降，则可认为有火灾发生，管网内消防水正在被使用。

所以，当水压继续下降到设定压力值P2（消防主泵开启压力点）时，将联锁开启消防主泵，同时稳压泵停止工作。

2、稳压泵流量确实定消防给水系统消防稳压泵设计流量不应小于消防给水系统管网正常泄漏量和习题自动开启流量，当没有管网渗漏量数据时，稳压泵设计流量宜按消防给水设计流量1%-3%计算，且不宜小于1L/s；消防给水系统所采取报警阀压力开关等自动开启流量应依据产品确定。

3、稳压泵设计压力确实定（1）稳压泵设计压力应满足系统自动开启和管网充满水要求；（2）稳压泵设计压力应保持系统自动启泵压力设置点处压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0.07-0.1Mpa；（3）稳压泵设计压力应保持系统最不利点处水灭火设施在准工作状态时静水压力大于0.15MPa；4、稳压泵供电要求消防稳压泵供电要求同消防泵供电要求。

（二）气压罐1、气压罐工作原理实际中，因为多种原因，稳压泵常常频繁开启，不仅泵轻易损害，而且对整个管网系统和电网系统不利。

消防稳压泵的作用及工作原理消防稳压泵是消防系统中的重要设备之一，它承担着消防供水系统中流量和压力稳定的关键作用。

本文将从消防稳压泵的作用和工作原理两个方面进行探讨，并分享一些关于这个主题的观点和理解。

一、消防稳压泵的作用1. 保证供水稳定性：消防稳压泵能够提供稳定的水源供应，确保消防系统在火灾发生时能够及时、有效地供水。

当火灾发生时，消防稳压泵能够根据需要提供一定流量和压力的水源，满足消防系统的要求，保证消防水带和灭火器材正常工作。

2. 维持水源压力：消防稳压泵通过自动调整泵的运行状态，使出水口的压力保持在一定范围内，防止因供水压力不稳而影响消防水带的正常使用。

它能根据系统需求自动启停，根据外部压力变化自动调节出口压力，确保消防水源的稳定性和可靠性。

3. 提高供水效率：消防稳压泵能够根据实际需要调整供水流量，提高供水效率。

当火灾发生时，消防稳压泵能够将水源迅速输送到需要的地方，减少了水源的浪费，提高了灭火效果，保障了人员和财产的安全。

二、消防稳压泵的工作原理消防稳压泵的工作原理主要基于控制系统和压力传感器。

以下是其典型的工作流程：1. 压力检测：消防稳压泵通过压力传感器实时监测水泵出口的压力。

当出口压力低于设定值时，泵将启动，并开始供水。

当压力达到设定值时，泵将自动停止供水，以保持压力稳定。

2. 运行控制：消防稳压泵通过控制系统实现泵的启停控制。

当压力低于设定值时，控制系统将发出启动信号，启动稳压泵，并通过调节泵的运行速度来提供所需的供水流量和压力。

当压力达到设定值时，控制系统将发出停止信号，停止供水。

3. 压力调节：消防稳压泵通过控制运行速度来调节供水流量和压力。

当压力偏低时，泵会增加运行速度，增加供水流量和压力；当压力偏高时，泵会减小运行速度，减少供水流量和压力。

通过这种方式，稳压泵能够保持出口压力在设定范围内。

总结回顾：消防稳压泵是消防系统中负责保证供水稳定性、维持水源压力和提高供水效率的关键设备。

预作用装置灭火系统原理图1.消防喷淋水泵 11.压力开关2.稳压泵 12.水力警铃3.水泵结合器 13.报警管路过滤器4.稳压罐 14.报警控制球阀5.给水信号蝶阀 15.报警试验球阀6.隔膜阀 16.报警管路放水塞7.报警阀(单向阀) 17.控制管路过滤器8.出水信号蝶阀 18.控制管路(单向阀)9.充气隔离闸阀 19.控制腔进水球阀10.充气压力表 20.控制管路节流器21.防复位继动器 31.空压机22.进水压力表 32.预作用充气电控柜23.电磁阀 33.水流指示器24.应急带锁球阀 34.闭式洒水喷头25.控制腔压力表 35.电磁排气阀组26.滴水阀 36.末端试水装置27.加水隔离球阀 37.高位水箱28.放水球阀 38.温感、烟感探测器29.空气维护装置旁通球阀 39.消防控制中心30.空气维护装置预作用装置安装调试操作步骤1.安装调试应具备的条件阀组应已安装完毕，隔膜阀距地面高1．2米；四周留有操作空间。

管道已冲洗干净，经过水压强度试验。

电磁阀，压力开关，信号蝶阀，预作用充气电控柜，电磁排气阀组与控制中心接线完成。

预作用充气电控柜与空气维护装置中电接点压力表、低压压力开关控制器，空压机，电源接线完成。

空气维护装置中电接点压力表设定于0．03～0．05MPa，低压压力开关控制器设定于0 .01MPa。

各阀组处已供水、供电，装置的隔膜阀组最低工作压力为0．3MPa。

2．调试操作步骤预作用装置可以电动、远地遥控(电动和手动)、就地紧急启动。

(零部件见图二)关闭给水信号蝶阀1，关闭出水信号蝶阀6，关闭报警试验球阀3，关闭加水隔离球阀14，关闭充气闸阀25，只有开启报警隔离球阀4。

开启放水球阀15，开启加速复位球阀17，开启紧急启动带锁球阀20，启动给水泵，向系统供水，然后慢慢打开绐水信号蝶阀l，向预作用装置冲水，完全排出空气，关闭应急带锁球阀20，使装置隔膜阀自动关闭，时间可能需要几分钟，然后关闭加速复位球阀17，隔膜阀处于准备工作伺应状态。
