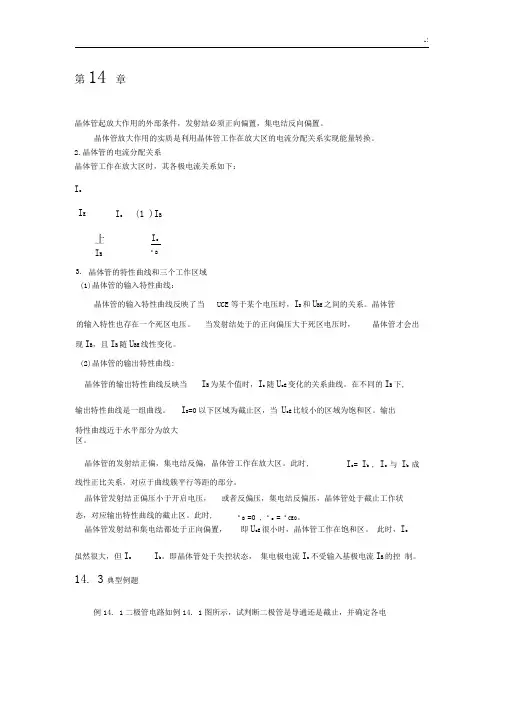

第14 章晶体管起放大作用的外部条件，发射结必须正向偏置，集电结反向偏置。

晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。

2.晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：I c晶体管发射结和集电结都处于正向偏置， 即U cE 很小时，晶体管工作在饱和区。

此时，I c虽然很大，但I cI b 。

即晶体管处于失控状态， 集电极电流I c 不受输入基极电流I B 的控 制。

14. 3典型例题例14. 1二极管电路如例14. 1图所示，试判断二极管是导通还是截止，并确定各电I E I c (1 )I B3. 上I BI cIB晶体管的特性曲线和三个工作区域 (1)晶体管的输入特性曲线：晶体管的输入特性曲线反映了当UCE 等于某个电压时，I B 和U BE 之间的关系。

晶体管的输入特性也存在一个死区电压。

当发射结处于的正向偏压大于死区电压时， 晶体管才会出现I B ，且I B 随U BE 线性变化。

(2)晶体管的输出特性曲线: 晶体管的输出特性曲线反映当 I B 为某个值时，I c 随U cE 变化的关系曲线。

在不同的I B 下,输出特性曲线是一组曲线。

I B =0以下区域为截止区，当 U cE 比较小的区域为饱和区。

输出特性曲线近于水平部分为放大区。

晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。

此时, I c = I b , I c 与 I b 成线性正比关系，对应于曲线簇平行等距的部分。

晶体管发射结正偏压小于开启电压， 或者反偏压，集电结反偏压，晶体管处于截止工作状 态，对应输出特性曲线的截止区。

此时, IB =0 , Ic = ICEO 。

例14.1图解：O 图（a ）电路中的二极管所加正偏压为 2V , 则输出电压 U 0 = U A — U D =2V — 0.7V=1.3V 。

®图（b ）电路中的二极管所加反偏压为 -5V,小于U D ，二极管处于截止状态，电路中电 流为零，电阻R 上的压降为零,则输出电压U 0=-5V 。

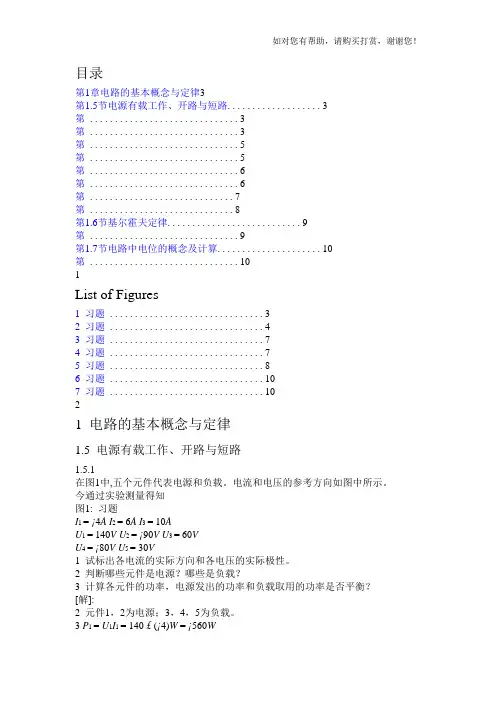

目录第1章电路的基本概念与定律3第1.5节电源有载工作、开路与短路. . . . . . . . . . . . . . . . . . . 3第. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7第. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8第1.6节基尔霍夫定律. . . . . . . . . . . . . . . . . . . . . . . . . . . 9第. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.7节电路中电位的概念及计算. . . . . . . . . . . . . . . . . . . . . 10第. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101List of Figures1 习题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 习题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 习题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 习题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 习题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 习题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 习题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1021 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

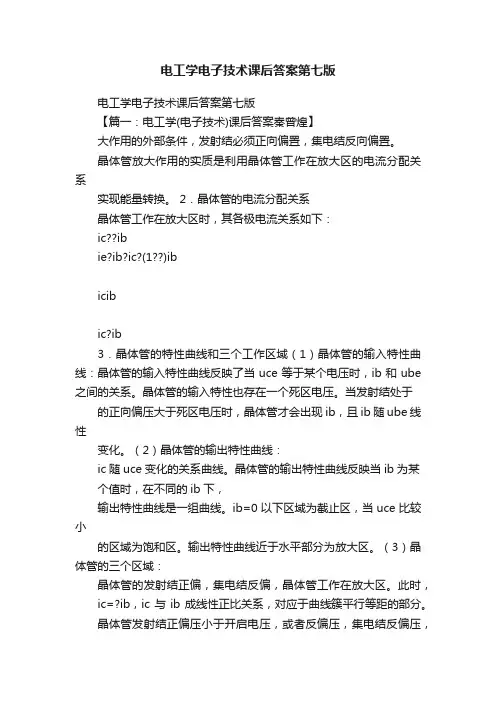

电工学电子技术课后答案第七版电工学电子技术课后答案第七版【篇一：电工学(电子技术)课后答案秦曾煌】大作用的外部条件，发射结必须正向偏置，集电结反向偏置。

晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。

2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：ic??ibie?ib?ic?(1??)ibicibic?ib3．晶体管的特性曲线和三个工作区域（1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当uce等于某个电压时，ib和ube 之间的关系。

晶体管的输入特性也存在一个死区电压。

当发射结处于的正向偏压大于死区电压时，晶体管才会出现ib，且ib随ube线性变化。

（2）晶体管的输出特性曲线：ic随uce变化的关系曲线。

晶体管的输出特性曲线反映当ib为某个值时，在不同的ib下，输出特性曲线是一组曲线。

ib=0以下区域为截止区，当uce比较小的区域为饱和区。

输出特性曲线近于水平部分为放大区。

（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。

此时，ic=?ib，ic与ib成线性正比关系，对应于曲线簇平行等距的部分。

晶体管发射结正偏压小于开启电压，或者反偏压，集电结反偏压，晶体管处于截止工作状态，对应输出特性曲线的截止区。

此时，ib=0，ic=iceo。

晶体管发射结和集电结都处于正向偏置，即uce很小时，晶体管工作在饱和区。

此时，ic虽然很大，但ic??ib。

即晶体管处于失控状态，集电极电流ic不受输入基极电流ib的控制。

14．3 典型例题例14．1 二极管电路如例14．1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。

设二极管导通电压ud=0.7v。

25610v(a)(b)d1(c)(d)例14.1图1图（a）电路中的二极管所加正偏压为2v，大于u=0.7v，二极管处于导通状态，解：○d则输出电压u0=ua—ud=2v—0.7v=1.3v。

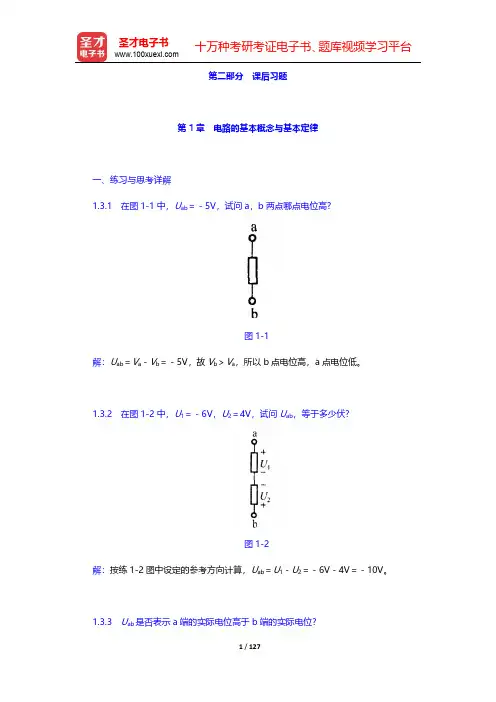

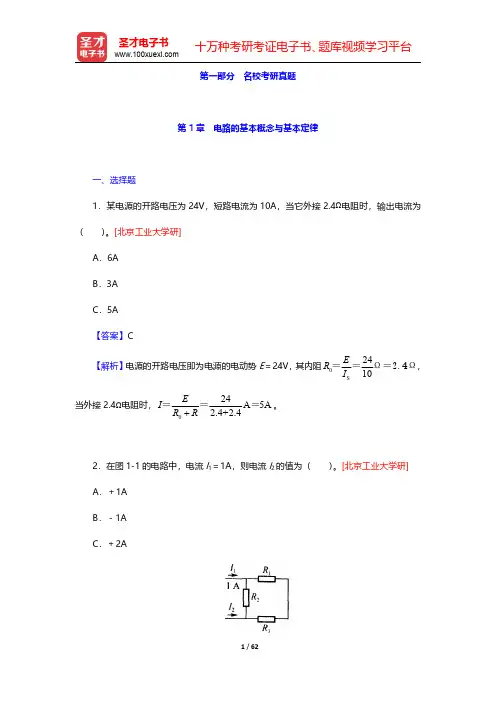

第二部分课后习题第1章电路的基本概念与基本定律一、练习与思考详解1.3.1在图1-1中，U ab＝－5V，试问a，b两点哪点电位高?图1-1解：U ab＝V a－V b＝－5V，故V b＞V a，所以b点电位高，a点电位低。

1.3.2在图1-2中，U1＝－6V，U2＝4V，试问U ab，等于多少伏?图1-2解：按练1-2图中设定的参考方向计算，U ab＝U1－U2＝－6V－4V＝－10V。

1.3.3U ab是否表示a端的实际电位高于b端的实际电位?解：U ab ＝V a －V b ，所以U ab 只表示a 端电位减去b 端电位。

实际上两点电位哪点高要看U ab ＞0还是U ab ＜0。

（1）若U ab ＞0，则a 端电位高于b 端电位；（2）若U ab ＜0，则b 端电位高于a 端电位。

1.4.12k Ω的电阻中通过2mA 的电流，试问电阻两端的电压是多少?解：已知R ＝2k Ω，I ＝2mA，由欧姆定律可知，电阻两端电压为：U ＝IR ＝（2×10－3×2×103）V＝4V电压方向与电流方向一致。

1.4.2计算图1-3中的两题。

图1-3解：（a）根据欧姆定律36=A=2mA 310ab U I R－－×，I 为负值说明电流实际方向与参考方向相反。

（b）根据欧姆定律及两点之间电压的概念有U ab ＝U ad ＋U ab ＝I 1×5＋I 2×5＝[2×5＋（－1）×5]V＝5VU bc ＝U bd ＋U dc ＝－I 2×5－I 3×5＝[－（－1）×5－（－3）×5]V＝20VU ca ＝U cd ＋U da ＝I 3×5－I 1×5＝[（－3）×5－2×5]V＝－25V。

1.4.3试计算图1-4所示电路在开关S 闭合与断开两种情况下的电压U ab 和U ad 。
