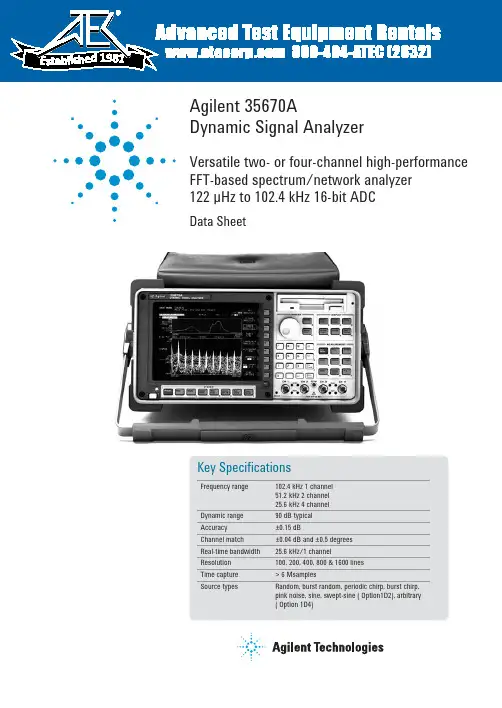

AGILENT 35670A频率响应分析仪使用简介
1. 频率响应的测试(SOURCE，CH1接速度环输入端，CH2接测速机信号+端)
SOURCE与CH1短连，并将一个探头与CH1连接，用于产生正弦信号激励信号。接到速度环输入端。CH2用于反馈信号，接到测速机信号+端。信号的地与机壳地相连。探头可不接地。
2. 写数据图形名称
HP3562A频率响应分析仪使用简介
1频率响应的测试(SOURCE，CH1接速度环输入端，CH2接测速机信号+端)
1.1 探头连接CH2
1.2
1.3
1.3.1
，选择正弦扫描
b. A GAIN ON OFF，选择ON
c. A GAIN SELECT 增益选择
CH1 REF，选择通道CH1为参考
REF LEVEL，设置参考电平为5-10V
，设置扫频信号源的电平门限（可根据测试情设置0.3V左右）
1.3.
2.
SOURCE LEVEL，设扫频信号源的电平幅度（可根据测试情设置0.3V左右，
不超过门限值）
SOURCE ON OFF，设置为ON
，设置为从低到高扫频（也可相反）
1.3.3.
START FREQ，起始频率
STOP FREQ ，终止频率
，扫描速率，可用旋钮S/DC
1.3.4.
1.3.5.
UNITS TRACE TITLE，输入文字最大20个
ENTER，确定
COORD MAG（db）【A】
PHAS（deg）【B】/【A＆B】
1.3.6.
，开始绘图
SELECT PENS，选择绘图笔号，均选同一支笔
1.4 探头分配
SOURCE与CH1短连，并将一个探头与CH1连接，用于产生正弦信号激励信号。CH2用于反馈信号。信号的地与机壳地相连。探头可不接地。
2 时间捕获的使用
时间捕获模式只能用CH1为输入通道（SOURCE 与CH1断开），类似于普通示波器。
2.1．MEASURMENT
模式选择和捕获长度输入
TIME CAPTURE….CAPTURE SELECT….CAPTURE LENGTH….10.0秒
输入时间长度
TIME LENGTH….1.0秒(CAPTURE LENGTH的十分之一)
2.2．INPUT SELECT
CHAN1 RANGE….5V(信号幅度选择)
CHAN1 DC
FLOAT CHAN1
GROUD CHAN2
TRIG LEVEL….TRIG LEVEL=.0.1V，CHAN1 INPUT，SLOP+
2.3．SELECT DATA
.TIME BUFFER
2.4．MEASURMENT
.
TIME CAPTURE….CAPTURE SELECT….START CAPTURE
2.5．SELECT DATA
X SCALE
Y SCALE
