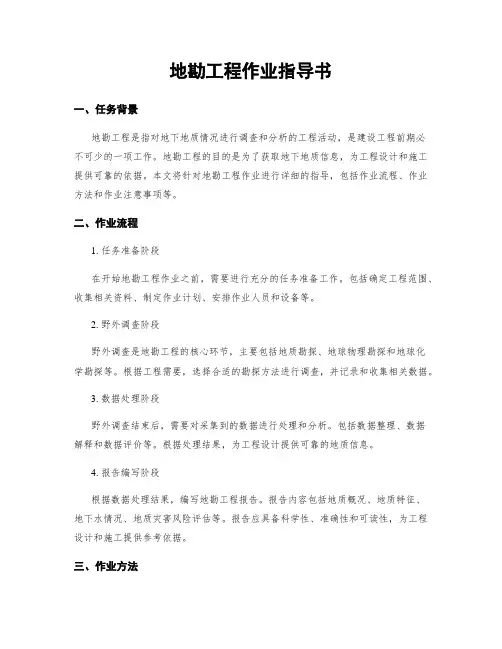

地勘工程作业指导书一、任务背景地勘工程是指对地下地质情况进行调查和分析的工程活动,是建设工程前期必不可少的一项工作。
地勘工程的目的是为了获取地下地质信息,为工程设计和施工提供可靠的依据。
本文将针对地勘工程作业进行详细的指导,包括作业流程、作业方法和作业注意事项等。
二、作业流程1. 任务准备阶段在开始地勘工程作业之前,需要进行充分的任务准备工作。
包括确定工程范围、收集相关资料、制定作业计划、安排作业人员和设备等。
2. 野外调查阶段野外调查是地勘工程的核心环节,主要包括地质勘探、地球物理勘探和地球化学勘探等。
根据工程需要,选择合适的勘探方法进行调查,并记录和收集相关数据。
3. 数据处理阶段野外调查结束后,需要对采集到的数据进行处理和分析。
包括数据整理、数据解释和数据评价等。
根据处理结果,为工程设计提供可靠的地质信息。
4. 报告编写阶段根据数据处理结果,编写地勘工程报告。
报告内容包括地质概况、地质特征、地下水情况、地质灾害风险评估等。
报告应具备科学性、准确性和可读性,为工程设计和施工提供参考依据。
三、作业方法1. 地质勘探方法地质勘探是地勘工程的基础,常用的地质勘探方法包括钻探、露头观察、地质剖面测绘等。
根据工程需要,选择合适的勘探方法进行调查。
2. 地球物理勘探方法地球物理勘探是通过测量地下物理场的变化来获取地质信息的方法。
常用的地球物理勘探方法包括地震勘探、重力勘探、电磁勘探等。
3. 地球化学勘探方法地球化学勘探是通过采集和分析地下岩石、土壤和水等样品的化学成分来获取地质信息的方法。
常用的地球化学勘探方法包括岩石、土壤和水样采集,以及化学分析等。
四、作业注意事项1. 安全第一地勘工程作业需要在野外环境中进行,要注意安全防护。
作业人员应佩戴合适的防护装备,遵守作业规范,确保人身安全。
2. 仪器设备维护地勘工程作业需要使用各种仪器设备,要定期检查和维护,确保其正常运行。
使用过程中要注意操作规范,防止设备损坏。
地震勘探物理模拟实验指导书编写人:易远元审核人:桂志先长江大学地球物理与石油资源学院2000年6月地震勘探物理模拟实验实验一、地震勘探超声模拟认识实验一、实验目的1.认识地震超声波模拟实验的仪器(SYL-2型岩石参数测定仪和探头)。
2.测量介质的速度。
3.辨认波形。
二、实验原理地震勘探超声波模拟实验是用超声波模拟地震波,用探头模拟震源和检波器,用金属和非金属材料做各种地质模型在室内进行波传播理论和勘探问题的研究,让野外问题在室内再现。
控制部分发信号给发射机,令其向换能器F发射电压,并同时给计数器开门指令,开始计时。
由标准信号控制部分(当波到达接收换能器S时)给计数器发出关门信号,此时计数器显示的数字就是波的旅行时间t(微秒)。
与此同时,S换能器记录的信号经放大后送入示波器,荧光屏上便显示出相应的波形。
探头又称换能器,用压电陶瓷做成,它是电声转换装置,可将电压转换成声能向介质发射,介质产生的机械震动(声波是一种机械震动),又可由探头将其转换为电信号,再由接收机接收放大、显示。
图1.实验原理示意图三、实验仪器和材料1.SYC—2型声波岩石参数测定仪发射机2.SYC—2型声波岩石参数测定仪接收机3.有机玻璃板(介质)、凡士林、刻度尺四、实验内容1.了解SYC-2型声波岩石参数测定仪的面板上各旋钮开关的作用,学会操作和使用仪器。
2.认识各种换能器“探头”,比较它们的延续度,了解分辨率与延续度的关系。
探头上应用凡士林耦合以减小实验误差。
3.在有机玻璃板上观察纵波、横波(距离大一些有利于观察横波),读出波的传播时间并计算它们的传播速度(V P/V S=1.732)。
图2.观测示意图4.所测介质速度是用透射法测得的。
五、实验步骤1.开机前:面板上各开关,旋钮所在准备位置以及各连接线的连接。
①电源开关向下拨至关闭位置; ②电压电流种类开关放在电源电压位置; ③输出调节电位器反时针旋至最小; ④输出开关拨至输出位置(250V -1000V )。

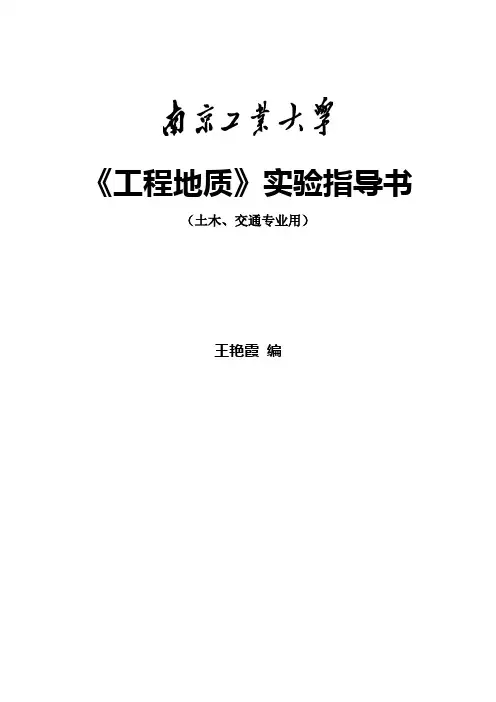

《工程地质》实验指导书(土木、交通专业用)王艳霞编南京工业大学土木工程学院目录工程地质实验注意事项 (1)实验一:常见矿物、岩石的识别、鉴别 (2)工程地质实验注意事项1、实验前必须阅读有关教材及本实验指导书,初步了解实验内容要求与步骤。
2、实验记录应用正楷填写,不可潦草,并按规定的地方书写实验内容。
3、各项记录须于实验进行时立即记下,不可另以纸条记录,事后誉写。
4、实验结束时,应把实验结果交给指导教师审阅,符合要求并经允许,方可收拾结束实验,并按实验开始时领取仪器的位置,归还仪器与工具。
实验一常见矿物、岩石的识别、鉴别学时:2学时实验性质:认识型实验目的:通过观察标本,建立对几种主要造岩矿物和常见沉积岩、火成岩、变质岩的感性认识。
要求:熟悉矿物的基本性质及其测试方法,熟悉常见岩石的矿物组成和结构构造特点,掌握常见矿物、岩石的鉴别方法。
实验内容:1、鉴定矿物的方法鉴定矿物的方法很多,有差热分析法,光谱分析法和偏、反光显微镜鉴定法等。
野外工作中常采用肉眼鉴定法,它是其他鉴定方法的基础。
肉眼鉴定法是凭借肉眼和一些简单工具(如放大镜、小刀等)来区别矿物的物理性质,从而达到鉴别的目的。
一般应找出矿物的新鲜面,从观察矿物的形态入手,然后观察矿物的颜色、光泽、硬度、解理,再进一步观察矿物的其它性质以及对矿物的化学试剂(如HCl)反应,综合观察结果,便可将矿物的名称定出来。
2、观察几种常见的造岩矿物(1)石英(2)长石(3)云母(4)辉石、角闪石(5)方解石、白云石(6)高龄石(7)滑石(8)黄铁矿3、观察常见沉积岩、火成岩、变质岩标本。
(1)沉积岩类:砾岩、砂岩、页岩和泥岩、石灰岩。
(2)火成岩类:花岗岩、花岗斑岩、流纹岩、正长岩、闪长岩、玄武岩和火山碎屑岩。
(3)变质岩类:大理岩、石英岩、片麻岩、片岩、板岩、千枚岩。

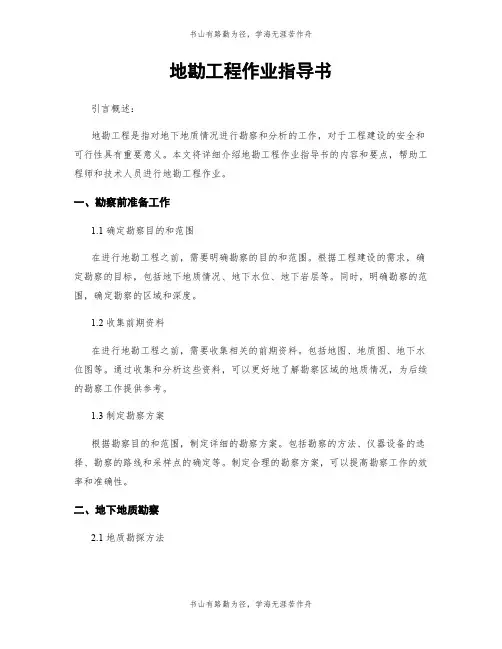

地勘工程作业指导书引言概述:地勘工程是指对地下地质情况进行勘察和分析的工作,对于工程建设的安全和可行性具有重要意义。
本文将详细介绍地勘工程作业指导书的内容和要点,帮助工程师和技术人员进行地勘工程作业。
一、勘察前准备工作1.1 确定勘察目的和范围在进行地勘工程之前,需要明确勘察的目的和范围。
根据工程建设的需求,确定勘察的目标,包括地下地质情况、地下水位、地下岩层等。
同时,明确勘察的范围,确定勘察的区域和深度。
1.2 收集前期资料在进行地勘工程之前,需要收集相关的前期资料。
包括地图、地质图、地下水位图等。
通过收集和分析这些资料,可以更好地了解勘察区域的地质情况,为后续的勘察工作提供参考。
1.3 制定勘察方案根据勘察目的和范围,制定详细的勘察方案。
包括勘察的方法、仪器设备的选择、勘察的路线和采样点的确定等。
制定合理的勘察方案,可以提高勘察工作的效率和准确性。
二、地下地质勘察2.1 地质勘探方法地下地质勘察是地勘工程的核心内容,需要选择合适的勘察方法。
常用的地质勘察方法包括地质钻探、地质雷达、地震勘探等。
根据勘察的目的和地质情况,选择合适的勘察方法进行工作。
2.2 勘察数据采集在进行地下地质勘察时,需要采集大量的勘察数据。
包括地下岩层的性质、地下水位、地下土壤的物理性质等。
通过使用合适的仪器设备,采集准确的数据,为后续的分析和评估提供依据。
2.3 勘察数据处理和分析采集到的勘察数据需要进行处理和分析。
通过使用地质软件和统计方法,对数据进行处理,绘制地质剖面图和地质图等。
同时,对数据进行分析,评估地下地质情况的稳定性和工程建设的可行性。
三、地下水位勘察3.1 地下水位测量方法地下水位的测量是地勘工程中的重要内容。
常用的地下水位测量方法包括水位计法、水位测量仪法等。
根据勘察的区域和地下水位的特点,选择合适的测量方法进行工作。
3.2 地下水位数据采集在进行地下水位勘察时,需要采集地下水位的数据。
通过使用水位计和水位测量仪等仪器设备,测量不同位置的地下水位。
地质勘查实习指导书实习概况1.1 实习的目的和任务本实习是地球科学相关本科专业低年级的野外认识实习,在学习了《普通地质学》等部分专业基础课之后进行。
实习的目的是:获得地球各圈层运动造成的地质、地貌、生态环境等方面的常见现象的感性认识;学习最基本的野外工作方法;培养野外观察和分析的能力;培养团队精神和独立思考等科学素质;体验野外生活;训练对野外工作的适应性;增加对地球科学工作的了解。
1.2 实习的时间根据培养计划,本实习的时间为2周。
其中前期准备工作1-2天,野外观察5-7天,整理资料和编写报告5天,总结工作1天。
1.3 实习的内容和要求根据安徽省内实习地区、南京地区及其邻近地区的野外观测条件和学生的接受能力,安排以下内容:1、认识地层。
地层是各类地球科学工作的基础。
要求建立岩层、层理、岩性、接触关系、层序、相对地质年代、组、群等基本概念;认识典型的地层单位;认识常见的化石种类;学习野外观察和描述地层的基本方法;学习绘制路线地层剖面图。
2、认识常见的岩石和矿物。
区分常见的三大类岩石,学会分析安徽省内合肥大蜀山、淮南八公山、安庆天柱山、枞阳浮山等山体岩性组成,学习野外鉴定常见岩石和矿物的方法,要求认识砾岩、砂岩、粉砂岩、泥岩、石灰岩、白云岩、硅质岩、常见的侵入岩和火山岩等岩石;认识石英、长石、方解石、云母、角闪石、辉石、橄榄石、黄铁矿等常见的矿物。
3、观察地壳构造运动造成的各种现象。
认识背斜、向斜、节理、断层、不整合等;学习用罗盘测量产状;学习绘制构造剖面图。
训练恢复地质体空间形态的想象力和恢复地壳运动历史的分析能力。
4、认识河流心滩、边滩、阶地、湖沼、滑坡、断层三角面、次生谷、平原、丘陵、山地、分水岭、溶洞、泉、黄土等各种地质、地貌现象及其形成原因。
5、认识土壤。
观察土壤的组成,认识土壤的颜色、质地、结构、孔隙、温度、水分、酸碱度等性质。
观察土壤剖面,认识土壤的形成。
观察土壤与植被的关系。
6、观察几种生态系统。
《地震勘探原理及方法》实验指导书《地震勘探原理及方法》实验指导书编写:地震勘探教研室油气资源学院2007年5月《地震仪器和地震数据的认识》实验指导书实验学时:2 学时一、实验目的:地震仪器和地震数据的认识实验是地震勘探采集技术的方法实验。
本实验的具体目的:1.加深对野外采集仪器的理解和应用。
2.了解地震数据的格式、获取过程以及显示方式。
3. 初步了解野外地震数据采集的步骤和方法。
二、实验内容:1. 熟悉地震采集系统设备能够指出地震勘探记录仪、电缆线、检波器等设备的功能,熟悉各种设备的性能和特点。
2. 熟悉地震数据的格式、显示方式和获取过程。
三、实验指标1.说明地震勘探记录仪、电缆大线、检波器等设备的功能、性能和特点。
2.说明地震数据的常用格式和获取过程。
四、实验报告要求1、实验报告格式学生须用西安石油大学实验报告纸完成报告。
2.实验报告内容1)实验目的任务:3)结果与分析4) 体会、建议常用地震数据的格式:SEGB,SEGD,SEGY(交换格式),SEG2地震数据的记录形式:SEGY格式道头说明:字(32位) 字节号说明1 1-4* 一条测线中的道顺序号。
如果一条测线有若干卷带,顺序号连续递增。
25-8 在本卷磁带中的道顺序号。
每卷带的道顺序号从1开始。
39-12* 原始的野外记录号。
413-16* 在原始野外记录中的道号。
517-20 震源点号(在同一个地面点有多于一个记录时使用)。
621-24 CMP号。
725-28 在CMP道集中的道号(在每个CMP道集中道号从1开始)。
8-1 29-30* 道识别码:1=地震数据;4=时断;7=记时;2=死道;5=井口时间;8=水断;3=DUMMY;6=扫描道;9…N=选择使用(N=32767)8-2 31-32 产生这一道的垂直叠加道数(1是一道;2是两道相加;…)。
9-1 33-34 产生这一道的水平叠加道数(1是一道;2是两道叠加;…)。
9-2 35-36 数据类型:1=生产;2=试验。
地勘工程作业指导书一、背景介绍地勘工程是指对地下地质情况进行详细调查和分析的工作,为后续工程建设提供必要的地质资料和技术支持。
地勘工程的作业指导书是对地勘工程作业过程中的各项要求和步骤进行详细说明的文件,旨在确保工程作业的质量和安全。
二、作业目的本作业指导书的目的是为地勘工程人员提供作业指导,确保地勘工程的顺利进行。
具体目标如下:1. 确保地勘工程的数据准确性和可靠性。
2. 提高地勘工程人员的作业效率和工作质量。
3. 保障地勘工程的安全性和环境保护。
三、作业流程1. 前期准备(1)收集相关地质资料,包括地质图、地质报告等。
(2)制定详细的作业计划,包括工作内容、工期、人员配置等。
(3)准备必要的仪器设备和工具,确保其正常运行和完好无损。
2. 地勘作业(1)根据作业计划,组织人员进行地质勘测和采样。
(2)使用合适的仪器设备进行地质勘测和测量,确保数据的准确性。
(3)按照规定的方法和标准进行地质样品的采集和保存。
(4)对地质样品进行实验室分析和测试,获取地质参数和性质。
3. 数据处理与分析(1)对采集到的地质数据进行整理和归档,确保数据的完整性和可靠性。
(2)使用合适的软件工具对地质数据进行处理和分析,得出相应的结论和结果。
(3)编制地质报告,详细描述地质情况和分析结果。
四、作业要求1. 严格按照作业流程进行作业,确保每个环节的质量和安全。
2. 保障作业人员的安全,提供必要的个人防护装备和培训。
3. 严格遵守环境保护法规,避免对生态环境造成损害。
4. 保持作业现场的整洁和安全,及时清理垃圾和危险物品。
5. 严格遵守数据处理和分析的规范,确保数据的准确性和可靠性。
6. 编制的地质报告应详细、准确、清晰,包括地质情况、分析结果和建议等内容。
五、作业安全1. 作业前应进行安全技术交底,明确作业人员的职责和注意事项。
2. 作业现场应设置明显的安全警示标识,确保人员和设备的安全。
3. 作业人员应熟悉和掌握相关的应急处理措施,确保在突发情况下能够及时应对。
《地震勘探原理及方法》实验指导书《地震勘探原理及方法》实验指导书编写:地震勘探教研室油气资源学院2007年5月《地震仪器和地震数据的认识》实验指导书实验学时:2 学时一、实验目的:地震仪器和地震数据的认识实验是地震勘探采集技术的方法实验。
本实验的具体目的:1.加深对野外采集仪器的理解和应用。
2.了解地震数据的格式、获取过程以及显示方式。
3. 初步了解野外地震数据采集的步骤和方法。
二、实验内容:1. 熟悉地震采集系统设备能够指出地震勘探记录仪、电缆线、检波器等设备的功能,熟悉各种设备的性能和特点。
2. 熟悉地震数据的格式、显示方式和获取过程。
三、实验指标1.说明地震勘探记录仪、电缆大线、检波器等设备的功能、性能和特点。
2.说明地震数据的常用格式和获取过程。
四、实验报告要求1、实验报告格式学生须用西安石油大学实验报告纸完成报告。
2.实验报告内容1)实验目的任务:3)结果与分析4) 体会、建议常用地震数据的格式:SEGB,SEGD,SEGY(交换格式),SEG2地震数据的记录形式:SEGY格式道头说明:字(32位) 字节号说明1 1-4* 一条测线中的道顺序号。
如果一条测线有若干卷带,顺序号连续递增。
25-8 在本卷磁带中的道顺序号。
每卷带的道顺序号从1开始。
39-12* 原始的野外记录号。
413-16* 在原始野外记录中的道号。
517-20 震源点号(在同一个地面点有多于一个记录时使用)。
621-24 CMP号。
725-28 在CMP道集中的道号(在每个CMP道集中道号从1开始)。
8-1 29-30* 道识别码:1=地震数据;4=时断;7=记时;2=死道;5=井口时间;8=水断;3=DUMMY;6=扫描道;9…N=选择使用(N=32767)8-2 31-32 产生这一道的垂直叠加道数(1是一道;2是两道相加;…)。
9-1 33-34 产生这一道的水平叠加道数(1是一道;2是两道叠加;…)。
9-2 35-36 数据类型:1=生产;2=试验。

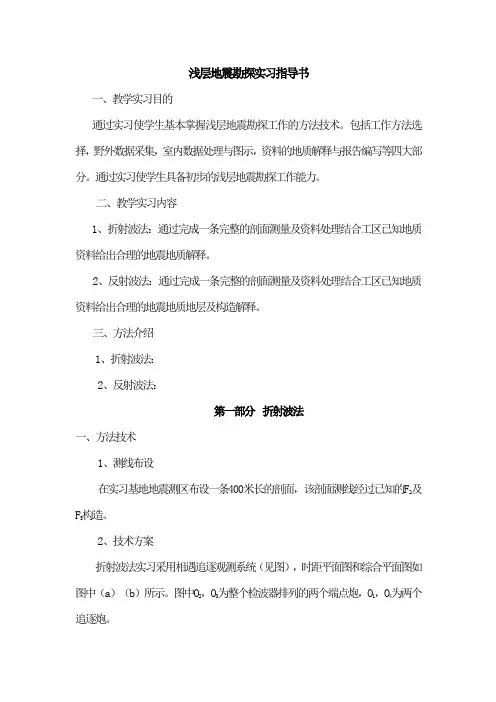

浅层地震勘探实习指导书一、教学实习目的通过实习使学生基本掌握浅层地震勘探工作的方法技术。
包括工作方法选择,野外数据采集,室内数据处理与图示,资料的地质解释与报告编写等四大部分。
通过实习使学生具备初步的浅层地震勘探工作能力。
二、教学实习内容1、折射波法:通过完成一条完整的剖面测量及资料处理结合工区已知地质资料给出合理的地震地质解释。
2、反射波法:通过完成一条完整的剖面测量及资料处理结合工区已知地质资料给出合理的地震地质地层及构造解释。
三、方法介绍1、折射波法:2、反射波法:第一部分折射波法一、方法技术1、测线布设在实习基地地震测区布设一条400米长的剖面,该剖面测线经过已知的F2及F5构造。
2、技术方案折射波法实习采用相遇追逐观测系统(见图),时距平面图和综合平面图如图中(a)(b)所示。
图中O2,O3为整个检波器排列的两个端点炮,O1,O4为两个追逐炮。
图相遇追逐观测系统3、仪器设备R-24浅层地震仪一台,大缆二根,带引线的38Hz检波器各24个,12V可充电电池两块,触发开头一个,50米以上长导线两根,18磅大锤两把,铁板两块,皮尺或测绳两根,地质锤两把,野外记录本一本,仪器检修工具一套。
二、野外施工1、人员安排:浅层地震教学实习每小组5-8人,其分工为:仪器操作员1人、捶击员2个、其它为及电缆铺设和检波器埋置人员。
2、电缆铺设和检波器布设:在实习场地,按测线方向,第一步布好皮尺或测绳;第二步铺设电缆,两根电缆铺设有前后之分,铺设时要求注意;第三步检波器埋设,每隔2m埋设一个检波器(注意:检波器非常灵敏,必须轻拿轻放,以避免强震动;另外在埋置检波器时,应用地质锤将检波器埋设处的杂草或腐殖土铲除,挖出一个小坑,将检波器埋直、埋紧,切忌用地质锤敲或用脚踩)。
联接电缆和检波器(注意:电缆和检波器的接口有宽窄区别)。
3、开机:将电缆、导线与仪器联接,在实习指导老师检查确认无误后,开机进行数据采集前的参数设置。

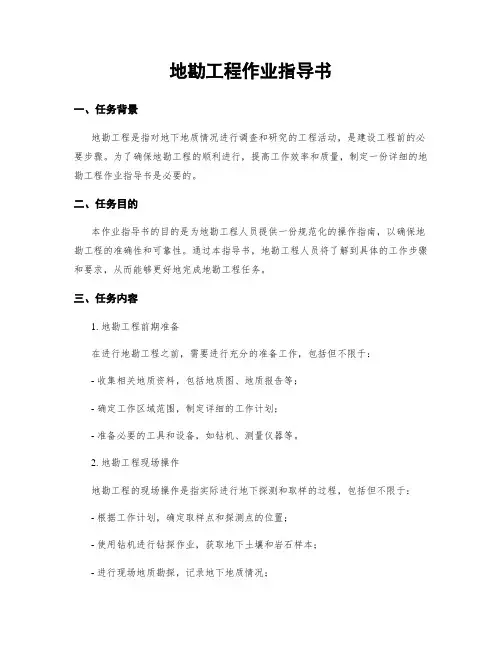

地勘工程作业指导书一、任务背景地勘工程是指对地下地质情况进行调查和研究的工程活动,是建设工程前的必要步骤。
为了确保地勘工程的顺利进行,提高工作效率和质量,制定一份详细的地勘工程作业指导书是必要的。
二、任务目的本作业指导书的目的是为地勘工程人员提供一份规范化的操作指南,以确保地勘工程的准确性和可靠性。
通过本指导书,地勘工程人员将了解到具体的工作步骤和要求,从而能够更好地完成地勘工程任务。
三、任务内容1. 地勘工程前期准备在进行地勘工程之前,需要进行充分的准备工作,包括但不限于:- 收集相关地质资料,包括地质图、地质报告等;- 确定工作区域范围,制定详细的工作计划;- 准备必要的工具和设备,如钻机、测量仪器等。
2. 地勘工程现场操作地勘工程的现场操作是指实际进行地下探测和取样的过程,包括但不限于:- 根据工作计划,确定取样点和探测点的位置;- 使用钻机进行钻探作业,获取地下土壤和岩石样本;- 进行现场地质勘探,记录地下地质情况;- 进行地下水位的测量和监测。
3. 地勘工程数据处理与分析地勘工程的数据处理与分析是指对采集到的地质数据进行整理和分析的过程,包括但不限于:- 对采集到的土壤和岩石样本进行实验室分析,确定其物理力学性质;- 对地下水位数据进行统计和分析,评估地下水资源状况;- 根据地质数据和实验分析结果,绘制地质剖面图和地质图。
4. 地勘工程报告编写地勘工程报告是对地勘工程过程和结果进行总结和归纳的文档,包括但不限于:- 编写地勘工程报告的目录和摘要;- 描述地勘工程的背景和目的;- 详细记录地勘工程的操作过程和数据结果;- 分析地勘工程的数据,提出相应的结论和建议。
四、任务要求1. 严格按照规定的操作流程进行地勘工程作业;2. 保证操作的准确性和可靠性,避免误操作和数据错误;3. 充分利用现代化的地质勘探设备和技术手段,提高工作效率;4. 对采集到的地质数据进行及时的处理和分析,确保数据的可靠性;5. 编写地勘工程报告时,要准确、清晰地描述工程过程和结果,提出合理的建议。

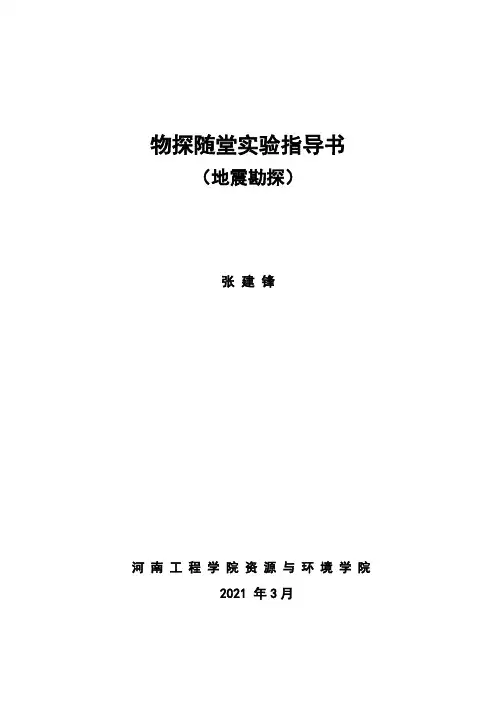

物探随堂实验指导书(地震勘探)张建锋河南工程学院资源与环境学院2021 年3月物探实验注意事项一、实验前必需阅读有关教材及本实验指导书,初步了解实验内容要求与步骤。
二、实验记录应用正楷填写,不可潦草,并在规定的位置书写日期、仪器名称及实验人员的姓名等。
3、各项记录应于测量进行时当即记下,不可事后誉写。
4、每一个小组实验终止时,应向下一小组清点仪器设备,清点无误后方可离开。
五、最后一个小组实验终止后,应将仪器设备清点后放入实验室。
物探仪器操作细那么一、物探仪器必需爱惜,避免振动、日晒、雨淋,不该坐在仪器箱子上。
二、检波器、地震仪、外接电源必需轻拿轻放,幸免损坏。
3、认真阅读仪器说明书,正确连接实验各仪器,严格按仪器操作步骤操作。
4、在太阳或小雨下利用仪器时,必需撑伞,专门注意仪器不得受潮。
5、仪器假设发生故障,应及时向指导教师汇报,不得自行处置,假设有损坏或遗失,应进行记录、酌情补偿。
6、电源线在连接电源时,电源线的红线与电瓶正极相接,黑线与电瓶负极相接,严禁反向连接。
地震勘探实习1目的要求:熟悉地震勘探仪器设备的组成及测线布置方式,把握野外折射波、反射波法的数据搜集方式。
2 仪器设备:WZG-24工程地震仪、检波器、导线、震源板、铁锤、蓄电池等。
3 实验内容:实验前预备工作1)出野外工作之前,应保证电瓶有足够的电量。
2)第一将仪器总电源开关置“关”位置,将电源线与仪器“电源”插座相接。
注意电源线的红线与电瓶正极相接,黑线与电瓶负极相接。
假设有覆盖开关联机工作,其电源线的接法与仪器相同。
3)用转接电缆将仪器的“1—12”、“13—24”插座与覆盖开关左侧的大线输出插座“1—12”、“13—24”对接。
覆盖开关右边的三个输入插座别离接三根大线,并将检查好的检波器接在大线上。
4)将通信电缆的一端接在覆盖开关的RS232插座上,另一端接在仪器的串口1或串口2上。
5)把触发电缆连接到仪器的“触发”插座上。
