(完整版)高中物理图像法解题方法专题指导

图像法—高中物理实验方法（解析版）物理是一门以实验为基础的学科。

物理学所得出的定律，绝大多数是用实验探索得出来的，也就是通过大量实验来进行观察，实验是学生接受物理知识最符合认识规律的方法，由于物理现象研究是非常复杂的，各种因素交织在一起，这就需要我们来简化实验。

在做物理实验时，仅仅记下一些物理量的大小和实验现象是不够的，还需要将测得的数据进行归纳整理，由表及里，去粗取精，运用数学工具，总结出物理规律，因此，学生经常被一些繁难的运算和大大小小的实验误差所难倒，得不出正确的结论，还有些数据在实验中无法直接测得，而图像法能够很好的解决这些方面的问题。

1．图像法简介物理规律可以用文字来描述，也可以函数式来表示，还可以用图像来描述。

利用图像描述物理规律，解决物理问题的方法就称之为图像法。

图像法通过图像来确定物理量之间的关系，是一种科学探究的基本方法。

用图像法来描述物理过程具有形象直观的特点，可以清晰地描述出其变化的动态特征，把物理量之间的相互依赖关系和线性关系、周期性等清晰地呈现出来，通过图像的比较，学生能够较容易的理解物理过程发现物理规律，这种直观印象有时能透过事物的本质，诱使人们做更深入的探讨，利用图像法思路清晰可以使得物理问题简化明了，还能起到一般计算法所不能起到的作用，可以使物理概念得到进一步拓展，而且图像法能将物理学科和其它学科有机地结合起来，启迪学生的创新意识，培养创造能力，提高学生的综合能力。

在物理实验中应用图像法应注意以下几个方面：①搞清楚纵轴和横轴所代表的物理量，明确要描述的是哪两个物理量之间的关系。

比如加速度与力的关系，加速度与质量的关系。

②图线并不是表示物体实际运动的轨迹。

如匀速直线运动的S－T图像是一条斜向上的直线或曲线，但物体实际运动的轨迹可能是水平的直线，并不是向上爬坡的或曲线运动。

③在利用图像法的过程中，要根据实际问题灵活地建立坐标系，确定两个合适的物理量来作出图像。

如果坐标轴所代表的物理量选择的不合理，反而不能够简化实验。

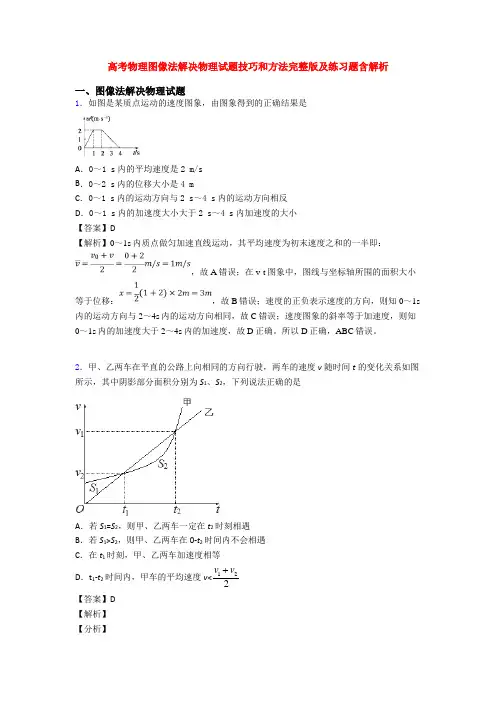

高考物理图像法解决物理试题技巧和方法完整版及练习题含解析一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A ．0～1 s 内的平均速度是2 m/sB ．0～2 s 内的位移大小是4 mC ．0～1 s 内的运动方向与2 s ～4 s 内的运动方向相反D ．0～1 s 内的加速度大小大于2 s ～4 s 内加速度的大小【答案】D【解析】0～1s 内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A 错误；在v-t 图象中，图线与坐标轴所围的面积大小等于位移：，故B 错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s 内的运动方向相同，故C 错误；速度图象的斜率等于加速度，则知0～1s 内的加速度大于2～4s 内的加速度，故D 正确。

所以D 正确，ABC 错误。

2．甲、乙两车在平直的公路上向相同的方向行驶，两车的速度v 随时间t 的变化关系如图所示，其中阴影部分面积分别为S 1、S 2，下列说法正确的是A ．若S 1=S 2，则甲、乙两车一定在t 2时刻相遇B ．若S 1>S 2，则甲、乙两车在0-t 2时间内不会相遇C ．在t 1时刻，甲、乙两车加速度相等D ．t 1-t 2时间内，甲车的平均速度v <122v v 【答案】D【解析】【分析】速度-时间图象与坐标轴围成的面积表示位移，根据图象判断确定何时两车相遇；图象切线的斜率表示加速度；【详解】A 、速度−时间图象与坐标轴围成的面积表示位移，则0−t 2时间内甲的位移等于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在t 2时刻是否相遇，故A 错误；B 、若S 1>S 2，在0-t 2时间内甲的位移大于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在0-t 2时间内是否相遇，故B 错误；C 、由图象切线的斜率表示加速度，在t 1时刻，乙的斜率大于甲的斜率，故乙的加速度大于甲的加速度，故C 错误；D 、若甲做匀加速直线运动，0-t 2时间内，甲车的平均速度122v v v +=甲；由速度−时间图象与坐标轴围成的面积表示位移可知，在0-t 2时间内，甲车的运动位移小于匀加速直线运动的位移，所以甲车的平均速度小于122v v +，故D 正确； 【点睛】关键是知道速度-时间图象与坐标轴围成的面积表示位移，图象切线的斜率表示加速度，平均速度等于物体其位移与时间的比值．3．两个质点A 、B 放在同一水平面上，从同一位置沿相同方向做直线运动，其运动的v-t 图象如图所示.对A 、B 运动情况的分析，下列结论正确的是A ．在6s 末，质点A 的加速度大于质点B 的加速度B ．在0-12s 时间内，质点A 的平均速度为76ms C ．质点A 在0－9s 时间内的位移大小等于质点B 在0－3s 时间内的位移大小D ．在12s 末，A 、B 两质点相遇【答案】A【解析】【详解】A 、根据v-t 图象中图线的斜率表示加速度，斜率绝对值越大，加速度越大，可知质点A 在6 s 末的加速度是13m/s 2，质点B 在6 s 时末的加速度是2431a /1239B m s -==-，所以A 的加速度较大，故A 正确；B 、在0～12s 时间内，质点A 的位移为1614310.522x m m m ⨯+=+⨯=，平均速度为10.57//128x v m s m s t ===，故B 错误； C 、质点A 在0－9s 时间内的位移大小1632A x m m ⨯==，质点B 在0－3s 时间内的位移大小13362B x m m +=⨯=，故C 错误；D 、在12s 末，A 、B 两质点相距的距离等于它们的位移之差，为13341614(39)(3)272222B A s x x m m m ''++⨯+=-=⨯+⨯-+⨯=，故D 错误。

高物理解题技巧：图像法1物理规律可以用文字描述，也可以用数函数式表示，还可以用图象描述。

图象作为表示物理规律的方法之一，可以直观地反映某一物理量随另一物理量变化的函数关系，形象地描述物理规律。

在进行抽象思维的同时，利用图象视觉感知，有助于对物理知识的理解和记忆，准确把握物理量之间的定性和定量关系，深刻理解问题的物理意义。

应用图象不仅可以直接求或读某些待求物理量，还可以用探究某些物理规律，测定某些物理量，分析或解决某些复杂的物理过程。

图象的物理意义主要通过“点”、“线”、“面”、“形”四个方面体现，应从这四方面入手，予以明确。

1、物理图象“点”的物理意义：“点”是认识图象的基础。

物理图象上的“点”代表某一物理状态，它包含着该物理状态的特征和特性。

从“点”着手分析时应注意从以下几个特殊“点”入手分析其物理意义。

（1）截距点。

它反映了当一个物理量为零时，另一个物理的值是多少，也就是说明确表明了研究对象的一个状态。

如图1，图象与纵轴的交点反映当I=0时，U=E即电的电动势；而图象与横轴的交点反映电的短路电流。

这可通过图象的数表达式得。

（2）交点。

即图线与图线相交的点，它反映了两个不同的研究对象此时有相同的物理量。

如图2的P点表示电阻A接在电B两端时的A两端的电压和通过A的电流。

（3）极值点。

它可表明该点附近物理量的变化趋势。

如图3的D 点表明当电流等于时，电有最大的输功率。

（4）拐点。

通常反映物理过程在该点发生突变，物理量由量变到质变的转折点。

拐点分明拐点和暗拐点，对明拐点，生能一眼看其物理量发生了突变。

如图4的P 点反映了加速度方向发生了变化而不是速度方向发生了变化。

而暗拐点，生往往察觉不到物理量的突变。

如图5P 点看起是一条直线，实际上在该点速度方向发生了变化而加速度没有发生变化。

2、物理图象“线”的物理意义：“线”：主要指图象的直线或曲线的切线，其斜率通常具有明确的物理意义。

具有明确的物理意义。

物理图象的斜率代表两个物理量增量之比值物理图象的斜率代表两个物理量增量之比值，其大小往往代表另一物理量值。

高中物理图像法解决物理试题解题技巧和训练方法及练习题1.问题：一个球从斜面上下滚动，求滚动过程中球心的加速度。

解题方法：通过绘制球在不同位置的速度矢量图，可以发现球心的加速度大小恒定为g*sinθ，方向沿斜面向下。

2.问题：一个火箭垂直向上发射，求其高度和速度随时间的变化关系。

解题方法：绘制高度-时间和速度-时间图像，根据火箭发射时的初速度和加速度，分析其运动状态。

3.问题：一个物体从高处自由落下，求其下落时间和落地时的速度。

解题方法：通过绘制速度-时间图，找到物体的初速度和加速度，并利用运动学公式求解。

4.问题：两个弹簧同时用力拉伸，求弹簧的合力和合力的方向。

解题方法：绘制拉伸弹簧的位移-力图，根据弹簧的弹性系数和拉伸量求解合力大小和方向。

5.问题：一个半径为R的圆盘在水平桌面上绕自身垂直轴心旋转，求其角速度和角加速度。

解题方法：通过绘制角速度-时间和角加速度-时间图像，利用旋转的基本关系式求解。

6.问题：一个抛体做匀速圆周运动，求其速度和加速度的大小。

解题方法：绘制速度-时间和加速度-时间图像，根据圆周运动的特点求解。

7.问题：一个光滑水平桌面上有一个质量为m的物体，另一边有一个质量为2m的物体，求两个物体之间的摩擦力。

解题方法：绘制摩擦力-加速度图像，根据牛顿第二定律和摩擦力公式求解。

8.问题：一个光滑水平桌面上有一个质量为m的物体，通过绳子连接一个质量为2m的物体，求系统的加速度。

解题方法：绘制受力-加速度图像，根据牛顿第二定律和受力平衡条件求解。

9.问题：一个光滑水平桌面上有一个质量为m的物体，与墙面接触，求物体受到的压力大小和方向。

解题方法：绘制压力-受力图像，根据受力平衡条件和压力的定义求解。

10.问题：一个电流为I的导线在磁场中受到力F，求导线的长度和磁场的大小。

解题方法：绘制力-电流图像，利用洛伦兹力公式和导线长度的关系求解。

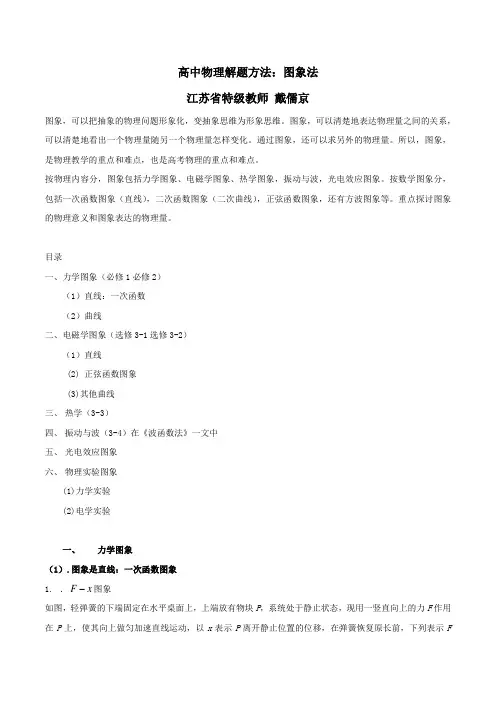

高中物理解题方法：图象法江苏省特级教师戴儒京图象，可以把抽象的物理问题形象化，变抽象思维为形象思维。

图象，可以清楚地表达物理量之间的关系，可以清楚地看出一个物理量随另一个物理量怎样变化。

通过图象，还可以求另外的物理量。

所以，图象，是物理教学的重点和难点，也是高考物理的重点和难点。

按物理内容分，图象包括力学图象、电磁学图象、热学图象，振动与波，光电效应图象。

按数学图象分，包括一次函数图象（直线），二次函数图象（二次曲线），正弦函数图象，还有方波图象等。

重点探讨图象的物理意义和图象表达的物理量。

目录一、力学图象（必修1必修2）（1）直线：一次函数（2）曲线二、电磁学图象（选修3-1选修3-2）（1）直线(2) 正弦函数图象(3)其他曲线三、热学（3-3）四、振动与波（3-4）在《波函数法》一文中五、光电效应图象六、物理实验图象(1)力学实验(2)电学实验一、力学图象（1）.图象是直线：一次函数图象F 图象1.．x如图，轻弹簧的下端固定在水平桌面上，上端放有物块P，系统处于静止状态，现用一竖直向上的力F作用在P上，使其向上做匀加速直线运动，以x表示P离开静止位置的位移，在弹簧恢复原长前，下列表示F和x之间关系的图像可能正确的是A．B．C．D．【点评】xF-图象是直线，说明力随位移均匀变化。

v-图象2.t地下矿井中的矿石装在矿车中，用电机通过竖井运送至地面。

某竖井中矿车提升的速度大小v随时间t的变化关系如图所示，其中图线①②分别描述两次不同的提升过程，它们变速阶段加速度的大小都相同；两次提升的高度相同，提升的质量相等。

不考虑摩擦阻力和空气阻力。

对于第①次和第②次提升过程，A．矿车上升所用的时间之比为4:5B．电机的最大牵引力之比为2:15C．电机输出的最大功率之比为2:1D．电机所做的功之比为4:5【解析】逐项研究A ．矿车上升所用的时间，过程①为02t ，其中加速过程时间为0t ，位移为x ，则=x 20t v ，减速过程为0t ，位移也为x ，第②次提升加速时间为20t ，位移为4x ，减速过程时间也为20t ，位移也为4x，则匀速过程时间为023222t v xx =-，所以矿车上升所用的时间之比为54232000=+t t t ，A 正确；B ．加速上升时电机的牵引力)(a g m F +=，加速度相等所以最大牵引力之比为1:1，B 错误；C ．电机输出的功率为Fv P =，因为最大牵引力相等，所以最大功率之比等于最大速度之比，为2:1，C 正确；D.电机所做的功为mgh ，所以相等，D 错误。

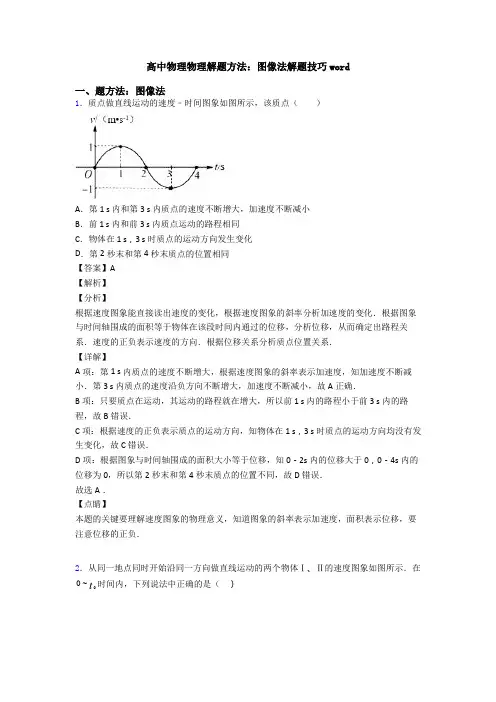

高中物理物理解题方法：图像法解题技巧word一、题方法：图像法1．质点做直线运动的速度﹣时间图象如图所示，该质点（）A．第1 s内和第3 s内质点的速度不断增大，加速度不断减小B．前1 s内和前3 s内质点运动的路程相同C．物体在1 s，3 s时质点的运动方向发生变化D．第2秒末和第4秒末质点的位置相同【答案】A【解析】【分析】根据速度图象能直接读出速度的变化，根据速度图象的斜率分析加速度的变化．根据图象与时间轴围成的面积等于物体在该段时间内通过的位移，分析位移，从而确定出路程关系．速度的正负表示速度的方向．根据位移关系分析质点位置关系．【详解】A项：第1 s内质点的速度不断增大，根据速度图象的斜率表示加速度，知加速度不断减小．第3 s内质点的速度沿负方向不断增大，加速度不断减小，故A正确．B项：只要质点在运动，其运动的路程就在增大，所以前1 s内的路程小于前3 s内的路程，故B错误．C项：根据速度的正负表示质点的运动方向，知物体在1 s，3 s时质点的运动方向均没有发生变化，故C错误．D项：根据图象与时间轴围成的面积大小等于位移，知0﹣2s内的位移大于0，0﹣4s内的位移为0，所以第2秒末和第4秒末质点的位置不同，故D错误．故选A．【点睛】本题的关键要理解速度图象的物理意义，知道图象的斜率表示加速度，面积表示位移，要注意位移的正负．2．从同一地点同时开始沿同一方向做直线运动的两个物体Ⅰ、Ⅱ的速度图象如图所示．在0~t时间内，下列说法中正确的是（）A ．Ⅰ、Ⅱ两个物体所受的合外力都在不断减小B ．Ⅰ物体所受的合外力不断增大，Ⅱ物体所受的合外力不断减小C ．Ⅰ物体的位移不断增大，Ⅱ物体的位移不断减小D ．Ⅰ、Ⅱ两个物体的平均速度大小都是122v v + 【答案】A 【解析】 【详解】AB ．速度-时间图象上某点的切线的斜率表示该点对应时刻的加速度大小，故物体Ⅰ做加速度不断减小的加速运动，物体Ⅱ做加速度不断减小的减速运动，故A 正确，B 错误； C ．图线与时间轴包围的面积表示对应时间内的位移大小，由图象可知：随着时间的推移，Ⅰ、Ⅱ的速度图象与时间轴围城的面积不断变大，故位移不断变大，故C 错误； D ．图线与时间轴包围的面积表示对应时间内的位移大小，如果物体的速度从2v 均匀减小到1v ，或从1v 均匀增加到2v ，物体的位移就等于图中梯形的面积，平均速度就等于12 2v v +，故Ⅰ的平均速度大于12 2v v +，Ⅱ的平均速度小于12 2v v +，故D 错误；【点睛】本题关键是根据速度时间图象得到两物体的运动规律，然后根据平均速度的定义和图线与时间轴包围的面积表示对应时间内的位移大小分析处理．3．如图所示，水平传送带以v 0速度向右匀速运动，在传送带的右侧固定一弹性档杆，在t =0时刻,将工件轻轻放在传送带的左端，当工件运动到弹性档杆所在的位置时与档杆发生碰撞，已知碰撞时间极短，不计碰撞过程的能量损失.则从工件开始运动到与挡杆第二次碰撞前的运动过程中，工件运动的v -t 图象下列可能的是A．B．C．D．【答案】C【解析】【详解】工件与弹性挡杆发生碰撞后，其速度的方向发生改变，应取负值．故A错误，B错误；工件与弹性挡杆发生碰撞前的加速过程中和工件与弹性挡杆碰撞后的减速过程中所受滑动摩擦力不变，所以两过程中加速不变，故C正确，D错误，故选C.4．甲、乙两个物体沿同一方向做直线运动，其v-t图象如图所示。

高中物理物理解题方法：图像法习题知识归纳总结及答案解析一、题方法：图像法1．一个质量为0.5kg 的物体，从静止开始做直线运动，物体所受合外力F 随时间t 变化的图象如图所示，则在时刻t =8s 时，物体的速度为（ ）A ．2m/sB ．8m/sC ．16m/sD ．42m/s 【答案】C【解析】【分析】【详解】 F t -图像的面积表示冲量，在上方为正，在下方为负，故根据动量定理可得11122212222210222mv ⨯+⨯⨯-⨯⨯+⨯+⨯⨯=-，解得第8s 末的速度为16/v m s =，C 正确．【点睛】F-t 图像的面积是解决本题的关键，在物理中，从图像角度研究问题，需要注意图像的斜率，截图，面积等表示的含义．2．从1907 年起，密立根就开始测量金属的遏止电压C U （即图1 所示的电路中电流表G的读数减小到零时加在电极K 、A 之间的反向电压）与入射光的频率ν，由此算出普朗克常量h ，并与普朗克根据黑体辐射得出的h 相比较，以检验爱因斯坦光电效应方程的正确性．按照密立根的方法我们利用图示装置进行实验，得到了某金属的 C U ν-图像如图2 所示．下列说法正确的是A ．该金属的截止频率约为4．27× 1014 HzB ．该金属的截止频率约为5．50× 1014 HzC ．该图线的斜率为普朗克常量D ．该图线的斜率为这种金属的逸出功【答案】A【解析】【分析】【详解】试题分析：设金属的逸出功为0W ，截止频率为c ν，因此0W h ν=；光电子的最大初动能Ek 与遏止电压UC 的关系是k c E eU =，光电效应方程为0k E h W ν=-；联立两式可得：0C W h U e eν=-，因此图像的斜率为h e ，ＣＤ错误；当C 0U =可解得144.310c Hz νν==⨯，即金属的截止频率约为Hz ，在误差允许范围内，可以认为A 正确；B 错误．考点：光电效应．3．一质量为2kg 的物体静止在水平桌而上，在水平拉力F 的作用下，沿水平方向运动2s 后撒去外力，其v ﹣t 图象如图所示，下列说法正确的是（ ）A ．在0～6s 内，物体的位移大小为12mB ．在2～6s 内，物体的加速度大小为0.5m/s 2C ．在0﹣6s 内，摩擦力做的功为﹣8JD ．在0～6s 内，摩擦力做的功为﹣4J【答案】B【解析】【详解】A 、根据速度时间图线围成的面积表示位移大小，在0～6s 内，物体的位移大小为126m 6m 2x =⨯⨯=，故选项A 错误； B 、在2～6s 内，物体的加速度大小为2Δ0.5m/s Δv a t==，故选项B 正确； CD 、根据牛顿第二定律得阻力为20.5N 1N f ma ==⨯=，在0～6s 内，摩擦力做功为16J 6J f W fx =-=-⨯=-，故选项C 、D 错误．4．下列给出的四组（每组两个图象）图象中，能够反映同一直线运动的是（ ）A．B．C．D．【答案】C【解析】【详解】AB．A图中v-t图像表示先匀速后匀加速，所以x-t图像错误，A错误；同理B也错误；C．C图中x-t图像表示物体先静止，后匀速，匀速速度为2m/s，因此v-t图像正确，故C 正确；D．D图中没有匀加速所以v-t图像不对，D错误。

高中物理图像法解题方法专题指导一、方法简介图像法是根据题意把抽像复杂的物理过程有针对性地表示成物理图像，将物理量间的代数关系转变为几何关系，运用图像直观、形像、简明的特点，来分析解决物理问题，由此达到化难为易、化繁为简的目的．高中物理学习中涉及大量的图像问题，运用图像解题是一种重要的解题方法．在运用图像解题的过程中，如果能分析有关图像所表达的物理意义，抓住图像的斜率、截距、交点、面积、临界点等几个要点，常常就可以方便、简明、快捷地解题．二、典型应用1．把握图像斜率的物理意义在v-t图像中斜率表示物体运动的加速度，在s-t图像中斜率表示物体运动的速度，在U-I图像中斜率表示电学元件的电阻，不同的物理图像斜率的物理意义不同．2．抓住截距的隐含条件图像中图线与纵、横轴的截距是另一个值得关注的地方，常常是题目中的隐含条件．例1、在测电池的电动势和内电阻的实验中，根据得出的一组数据作出U-I图像，如图所示，由图像得出电池的电动势E=______ V，内电阻r=_______ Ω.3．挖掘交点的潜在含意一般物理图像的交点都有潜在的物理含意，解题中往往又是一个重要的条件，需要我们多加关注．如：两个物体的位移图像的交点表示两个物体“相遇”．例2、A、B两汽车站相距60 km，从A站每隔10 min向B站开出一辆汽车，行驶速度为60 km／h．(1)如果在A站第一辆汽车开出时，B站也有一辆汽车以同样大小的速度开往A 站，问B站汽车在行驶途中能遇到几辆从A站开出的汽车?(2)如果B站汽车与A站另一辆汽车同时开出，要使B站汽车在途中遇到从A站开出的车数最多，那么B站汽车至少应在A 站第一辆车开出多长时间后出发(即应与A站第几辆车同时开出)?最多在途中能遇到几辆车?(3)如果B站汽车与A站汽车不同时开出，那么B站汽车在行驶途中又最多能遇到几辆车?例3、如图是额定电压为100伏的灯泡由实验得到的伏安特曲线，则此灯泡的额定功率为多大?若将规格是“100 v、100W”的定值电阻与此灯泡串联接在100 v的电压上，设定值电阻的阻值不随温度而变化，则此灯泡消耗的实际功率为多大?4．明确面积的物理意义利用图像的面积所代表的物理意义解题，往往带有一定的综合性，常和斜率的物理意义结合起来，其中v一t图像中图线下的面积代表质点运动的位移是最基本也是运用得最多的．例4、在光滑的水平面上有一静止的物体，现以水平恒力甲推这一物体，作用一段时间后，换成相反方向的水平恒力乙推这一物体．当恒力乙作用时间与恒力甲作用时间相同时，物体恰好回到原处，此时物体的动能为32 J．则在整个过程中，恒力甲做功等于多少?恒力乙做功等于多少?5．寻找图中的临界条件物理问题常涉及到许多临界状态，其临界条件常反映在图中，寻找图中的临界条件，可以使物理情景变得清晰．例5、从地面上以初速度2v0竖直上抛一物体A，相隔△t时间后又以初速度v0从地面上竖直上抛另一物体B，要使A、B能在空中相遇，则△t应满足什么条件?6．把握图像的物理意义例6、如图所示，一宽40 cm的匀强磁场区域，磁场方向垂直纸面向里．一边长为20 cm 的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20 cm／s通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行．取它刚进入磁场的时刻t=0，在下列图线中，正确反映感应电流随时问变化规律的是( )三、针对训练( )1．汽车甲沿着平直的公路以速度v0做匀速直线运动．当它路过某处的同时，该处有一辆汽车乙开始做初速为零的匀加速运动去追赶甲车．根据上述的已知条件A．可求出乙车追上甲车时乙车的速度B．可求出乙车追上甲车时乙车所走的路程C．可求出乙车从开始起动到追上甲车时所用的时间D．不能求出上述三者中任何一个( )2．在有空气阻力的情况下，以初速v1竖直上抛一个物体，经过时间t1，到达最高点．又经过时间t2，物体由最高点落回到抛出点，这时物体的速度为v2，则A．v2=v1, t2=t1 B．v2>v1, t2>t1C．v2<v1, t2>t1 D．v2<v1, t2<t1( )3、一颗速度较大的子弹，水平击穿原来静止在光滑的水平面上的木块，设木块对子弹的阻力恒定，则子弹入射速度增大时，下列说法正确的是A、木块获得的动能变大B、木块获得的动能变小C、子弹穿过木块的时间变长D、子弹穿过木块的时间不变4、一火车沿直线轨道从静止发出由A地驶向B地，并停止在B地．A、B两地相距s，火车做加速运动时，其加速度最大为a1，做减速运动时，其加速度的绝对值最大为a2，由此可以判断出该火车由A到B所需的最短时间为__________.5、一质点沿x轴做直线运动，其中v随时间t的变化如图(a)所示，设t=0时，质点位于坐标原点O处．试根据v-t图分别在(b)及图(c)中尽可能准确地画出：(1)表示质点运动的加速度a随时间t变化关系的a-t图；(2)表示质点运动的位移x随时间t变化关系的x-t图．6、物体从某一高度由静止开始滑下，第一次经光滑斜面滑至底端时间为t1，第二次经过光滑曲面ACD滑至底端时间为t2，如图所示，设两次通过的路程相等，试比较t1与t2的大小关系．7、两光滑斜面高度相等，乙斜面的总长度和甲斜面的总长度相等，只是由两部分接成，如图所示．将两个相同的小球从斜面的顶端同时释放，不计在接头处的能量损失，问哪个先滑到底端?8、A、B两点相距s，将s平分为n等份．今让一物体(可视为质点)从A点由静止开始向B做加速运动，物体通过第一等份时的加速度为a，以后每过一个等分点，加速度都增加a/n，试求该物体到达B点的速度．9、质量m=1 kg的物体A开始时静止在光滑水平地面上，在第1，3，5…奇数秒内，给A施加同向的2 N的水平推力F，在2，4，6…偶数秒内，不给施加力的作用，问经多少时间，A可完成s=100 m的位移．10、一只老鼠从老鼠洞沿直线爬出，已知爬出速度v的大小与距洞口的距离s成反比，当老鼠到达洞口的距离s1=1m的A点时，速度大小为v1=20cm/s，当老鼠到达洞口的距离s2=2m 的A点时，速度大小为v2为多少？老鼠从A点到达B点所用的时间t为多少？例题解析：例1.【解析】电源的U-I图像是经常碰到的，由图线与纵轴的截距容易得出电动势E=1.5 V，图线与横轴的截距0．6 A是路端电压为0．80伏特时的电流，(学生在这里常犯的错误是把图线与横轴的截距0．6 A当作短路电流，而得出r=E/I短=2.5Ω的错误结论．)故电源的内阻为:r=△U/△I=1.2Ω.例2.【解析】依题意在同一坐标系中作出分别从A、B站由不同时刻开出的汽车做匀速运动的s一t图像，如图所示．从图中可一目了然地看出：(1)当B站汽车与A站第一辆汽车同时相向开出时，B站汽车的s一t图线CD与A站汽车的s-t图线有6个交点(不包括在t轴上的交点)，这表明B 站汽车在途中(不包括在站上)能遇到6辆从A站开出的汽车．(2)要使B站汽车在途中遇到的车最多，它至少应在A站第一辆车开出50 min后出发，即应与A站第6辆车同时开出此时对应B站汽车的s—t图线MN与A站汽车的s一t图线共有11个交点(不包括t轴上的交点)，所以B站汽车在途中(不包括在站上)最多能遇到1l辆从A站开出的车．(3)如果B站汽车与A站汽车不同时开出，则B站汽车的s-t图线(如图中的直线PQ)与A站汽车的s-t 图线最多可有12个交点，所以B站汽车在途中最多能遇到12辆车．例3. 【解析】由图线可知：当U=100 V， I=0.32 A, P=UI=100×0.32=32 W;定值电阻的阻值R=100 Ω由U L+U R=100 V，得：U L+100I=100 V, I=1 100LU作该方程的图线(如图乙中直线)，它跟原图线的交点的坐标为：I1=0.29 A，U L1=7l V；此交点就是灯泡的工作点，故灯泡消耗的实际功率：P L1=I1U L1≈20W.例4. 【解析】这是一道较好的力学综合题，涉及运动、力、功能关系的问题．粗看物理情景并不复杂，但题意直接给的条件不多，只能深挖题中隐含的条件．下图表达出了整个物理过程，可以从牛顿运动定律、运动学、图像等多个角度解出，应用图像方法，简单、直观．作出速度一时间图像(如图a所示)，位移为速度图线与时间轴所夹的面积，依题意，总位移为零，即△0AE的面积与△EBC面积相等，由几何知识可知△ADC的面积与△ADB面积相等，故△0AB的面积与△DCB面积相等(如图b所示)．即：12（v1×2t0）=12v2t0解得：v2=2v1由题意知,12mv22=32J,故12mv12=8J,根据动能定理有 W1=12mv12=8J, W2=12m(v22-v12)=24J例5.【解析】在同一坐标系中作两物体做竖直上抛运动的s-t图像，如图．要A、B在空中相遇，必须使两者相对于抛出点的位移相等，即要求A、B图线必须相交，据此可从图中很快看出：物体B最早抛出时的临界情形是物体B落地时恰好与A相遇；物体B最迟抛出时的临界情形是物体B抛出时恰好与A相遇．故要使A、B能在空中相遇，△t应满足的条件为：2v0/g<△t<4v0/g通过以上讨论可以看到，图像的内涵丰富，综合性比较强，而表达却非常简明，是物理学习中数、形、意的完美统一，体现着对物理问题的深刻理解．运用图像解题不仅仅是一种解题方法，也是一个感悟物理的简洁美的过程．例6.【解析】可将切割磁感应线的导体等效为电源按闭合电路来考虑，也可以直接用法拉第电磁感应定律按闭合电路来考虑．当导线框部分进入磁场时，有恒定的感应电流，当整体全部进入磁场时，无感应电流，当导线框部分离开磁场时，又能产生相反方向的感应电流．所以应选C．强化训练参考答案：1．A 2．C 3.B4.【解析】整个过程中火车先做匀加速运动，后做匀减速运动，加速度最大时，所用时间最短，分段运动可用图像法来解．根据题意作v-t图，如图所示．由图可得:a1=v/t1①a2=v/t2②s=12 v(t 1+t 2)= 12vt ③ 由①②③解得：t=2121)(2a a a a s + 5．如图所示： ．6．t 1>t 27．乙图中小球先到底端8.v B =)13()21(2n as n n n sa -=-+ 9．13.64 s10. 10 cm/s ； 7.5s。

高中物理高考物理图示法图像法解决物理试题解题技巧讲解及练习题一、图示法图像法解决物理试题1．如图所示，在距水平地面高为0.4m 处，水平固定一根长直光滑杆，在杆上P 点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P 点的右边，杆上套有一质量m=2kg 的滑块A ．半径R ＝0.3m 的光滑半圆形细轨道竖直地固定在地面上，其圆心O 在P 点的正下方，在轨道上套有一质量也为m=2kg 的小球B ．用一条不可伸长的柔软细绳，通过定滑轮将A 、B 连接起来．杆和半圆形轨道在同一竖直面内，A 、B 均可看作质点，且不计滑轮大小的影响．现给滑块A 一个水平向右的恒力F ＝50N （取g=10m/s 2）．则（ ）A ．把小球B 从地面拉到P 的正下方时力F 做功为20J B ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J 【答案】ACD 【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+--= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=27 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确 本题选ACD2．如图所示，两个可视为质点的小球a 和b ，用质量可忽略的刚性细杆相连并放置在光滑的半球面内．已知细杆长度是球半径的2倍，当两球处于静止状态时，细杆与水平面的夹角θ=15°，则（ ）A ．杆对a 、b 球作用力大小相等且方向沿杆方向B ．小球a 和b 的质量之比为2：1 C ．小球a 和b 的质量之比为3：1 D ．半球面对a 、b 球的弹力之比为3：1 【答案】ACD 【解析】 【详解】A 、对轻杆，受两个球的弹力是一对平衡力，根据牛顿第三定律，杆对a 、b 球作用力大小相等且方向沿杆方向，故A 正确；BC 、两球都受到重力、细杆的弹力和球面的弹力的作用，过O 作竖直线交ab 于c 点，受力分析如下图所示：设球面的半径为R ，则△oac 与左侧力三角形相似；△oac 与右侧力三角相似；则由几何关系可得：a m g T OC ac =；b m g T OC bc=，即：a b m bc m ac =2倍，根据几何知识知图中α=45°，在△oac 中，根据正弦定理，有：sin30sin105ac ao︒︒=，则3ac bc =，3a b m m =；故B 错误，C 正确； D 、根据平衡条件，有：Na F T oa ac =，Nb F T ob bc =，故3Na Nb F bc F ac ==，故D 正确．3．有一个固定的光滑直杆与水平面的夹角为 53°，杆上套着一个质量为m = 2kg 的滑块 A （可视为质点）.用不可伸长的轻绳将滑块A 与另一个质量为M=2.7kg 的物块B 通过光滑的定滑轮相连接，细绳因悬挂B 而绷紧，此时滑轮左侧轻绳恰好水平，其长度103L =m ，P 点与滑轮的连线同直杆垂直（如图所 示）．现将滑块A 从图中O 点由静止释放，（整个运动过程中 B 不会触地，g =10m/s 2）．下列说法正确的是A ．滑块A 运动到 P 点时加速度为零B ．滑块A 由O 点运动到P 点的过程中机械能增加C ．滑块A 经过 P 点的速度大小为2m/sD ．滑块A 经过P 点的速度大小为4747m/s 【答案】BC 【解析】 【分析】 【详解】A ．滑块A 运动到P 点时，垂直于杆子的方向受力平衡，合力为零；沿杆子方向，重力有沿杆向下的分力mg sin53°，根据牛顿第二定律得：mg sin53°=ma a =gsin53°故A 错误．B ．滑块A 由O 点运动到P 点的过程中，绳子的拉力对滑块A 做正功，其机械能增加；故B 正确．CD ．由于图中杆子与水平方向成53°，可以解出图中虚线长度：8sin 53m 3l L =︒=所以滑块A 运动到P 时，A 下落10348sin 53cos53sin 53=m=m 3555OP h x L =︒=︒︒⨯⨯ B 下落1082m m m 333H L l =-=-= 当A 到达P 点与A 相连的绳子此时垂直杆子方向的速度为零，则B 的速度为零，以两个物体组成的系统为研究对象，由机械能守恒定律得：212MgH mgh mv +=解得52m/s v =故C 正确，D 错误．故选BC ． 【点睛】加速度根据牛顿第二定律研究，机械能的变化根据除重力以外的力做功情况进行判断，都是常用的思路．关键在于判断出滑块A 滑到P 点时，绳子在竖直杆子方向的速度为零，即B 的速度为零．4．如图所示，用铰链将三个质量均为m 的小球A 、B 、C 与两根长为L 轻杆相连， B 、C 置于水平地面上．在轻杆竖直时，将A 由静止释放，B 、C 在杆的作用下向两侧滑动，三小球始终在同一竖直平面内运动．忽略一切摩擦，重力加速度为g ．则此过程中（ ）A ．球A 的机械能一直减小B ．球A 2gLC ．球B 对地面的压力始终等于32mg D ．球B 对地面的压力可小于mg 【答案】BD 【解析】 【详解】A ：设A 球下滑h 时，左侧杆与竖直方向夹角为θ，则L hcos Lθ-=，AB 用铰链相连，则()090A B B v cos v cos v sin θθθ=-=，当A 下落到最低点时，B 的速度为零，中间过程中B的速度不为零；同理可得，当A 下落到最低点时，C 的速度为零，中间过程中C 的速度不为零．ABC 三者组成的系统机械能守恒，中间过程B 、C 的动能不为零，A 到最低点时，B 、C 的动能为零；则球A 的机械能不是一直减小．故A 项错误．B ：当A 下落到最低点时，B 、C 的速度为零，对三者组成的系统，A 由静止释放到球A 落地过程，应用机械能守恒得：212mgL mv =，解得：球A 落地的瞬时速度2v gL 故B 项正确．C ：球A 加速下落时，三者组成的系统有向下的加速度，整体处于失重状态，球B 、C 对地面的压力小于32mg ．故C 项错误． D ：在A 落地前一小段时间，B 做减速运动，杆对B 有斜向右上的拉力，则球B 对地面的压力小于mg ．故D 项正确． 综上，答案为BD ．5．某电场是由平面内两个相同的点电荷产生的，其中一个点电荷固定不动且到P 点的距离为d ，另一个点电荷以恒定的速率在该平面内绕P 点做匀速圆周运动，P 点的电场强度大小随时间变化的图象如图所示，图线AC 段与CE 段关于直线t =t 0对称，若撤去运动点电荷，测得P 点场强大小为E 0，已知E A =E E =E 0，E B =E D =E 0，E C =0，静电力常量为k ，不考虑磁场因素，则下列说法正确的是( )A ．运动电荷做匀速圆周运动的半径为2dB ．.运动电荷的速率为02dt π C ．0~023t 时间内，运动电荷的位移大小为3d π D ．0~023t时间内，运动电荷的位移大小为d【答案】BD 【解析】由图像可知t=t 0时P 点的场强为零，说明另一点电荷在P 点右侧距离为d 的位置；当t=0和t=2t 0时，P 02E ，可知另一电荷在与QP 垂直，且距离P 点d 的位置，则运动电荷做匀速圆周运动的半径为d ，选项A 错误；粒子运动的速率为02dv t π=，选项B错误；0~023t 时间内，运动电荷运动的弧长002233t d d x vt t ππ==⨯=，转过的角度为3π ，则位移大小为d,选项D 正确，C 错误；故选BD.点睛：本题考查的是电荷的叠加问题，题目的难点在于有一个电荷是运动的，导致p 点的合场强在不断的变化，根据图中的已知条件来计算场强的大小和速度的大小．6．如图所示，长为L 的轻杆上端连着一质量为m 的小球，杆的下端用铰链固接于水平面上的O 点，轻杆处于竖直方向时置于同一水平面上质量为M 的立方体恰与小球接触。

高考物理物理解题方法：图像法解题技巧一、题方法：图像法1．甲、乙两个物体同时从同一地点沿同一方向做匀加速直线运动。

它们运动的速度v 随时间t 变化的图像如图所示，下列说法正确的是A ．在第2s 末甲、乙相遇B ．在第4s 末甲、乙相遇C ．在第2s 末甲的加速度比乙的大D ．在第4s 末甲的加速度与乙的相同【答案】C【解析】【详解】A 、v t -图象中，图象与坐标轴围成的面积表示位移可知，甲在2s 末的位移1112m 1m 2x =⨯⨯=，乙在2s 末的位移21 1.52m 2.5m 2x +=⨯=，乙的位移大于甲的位移，由于甲、乙两个物体同时从同一地点沿同一方向做匀加速直线运动，所以在第2s 末甲、乙没有相遇，故选项A 错误；B 、同理可得甲在4s 末的位移3142m 4m 2x =⨯⨯=，乙在4s 末的位移2124m 6m 2x +=⨯=，乙的位移大于甲的位移，所以在第4s 末甲、乙没有相遇，故选项B 错误；CD 、v t -图象中，图像的斜率表示物体运动的加速度，在04s -内甲的加速度为22120m/s 0.5m/s 4v a t ∆-===∆，乙的加速度为22221m/s 0.25m/s 4v a t ∆-===∆，故选项C 正确，D 错误。

2．一名跳伞运动员从悬停在高空的直升机中跳下，研究人员利用运动员随身携带的仪器记录下了他的运动情况，通过分析数据，画出了运动员从跳离飞机到落地的过程中在空中沿竖直方向运动的v －-t 图像如图所示，则对运动员的运动，下列说法不正确的．．．．是A ．0～10s 内做加速度逐渐减小的加速运动B ．10s ～15s 内减速运动，15s 后开始做匀速直线运动C ．0～10s 内运动员所受阻力逐渐增大D ．10s ～15s 内运动员所受阻力逐渐增大【答案】D【解析】【详解】A.由图象可知，速度是增加的，图象的切线的斜率在减小，加速度在减小，所以0～10s 内做加速度逐渐减小的加速运动．故A 说法正确．B. 由图象可知10s ～15s 内减速运动，15s 后图象与时间轴平行，说明速度不随时间变化，即开始做匀速直线运动．故B 说法正确．C.在 0～10s 由牛顿第二定律可得=mg F ma -阻，又由A 的分析知加速度减小，所以0～10s 内运动员所受阻力逐渐增大．故C 说法正确．D.在 10s ～15s 由牛顿第二定律=F mg ma -阻，又因为在 10s ～15s 加速度减小，所以10s ～15s 内运动员所受阻力逐渐减小．故D 说法错误．此题选不正确的，应选D ．3．自行车b 经过摩托车a 的旁边时，摩托车a 从静止开始运动,从该时刻开始计时,它们的v -t 图象如图所示,已知两车始终在同一条平直公路上行驶,则关于两车的运动情况,下列说法正确的是（）A ．8s 末自行车开始调头,加速度开始反向B ．6～8s 内摩托车的加速度比自行车的大C ．两车相距最远时,距离为12mD ．t =8s 时,自行车在摩托车前方【答案】D【解析】【详解】A 项：自行车8s 前速度为正，8s 后速度为负，所以8s 末开始调头，v-t 图象的斜率的正负表示加速度方向，所以8s 末加速度方向不变，故A 错误；B 项：6～8 s 内摩托车的加速度226412m m s s -=，自行车的加速度为：220422m m s s -=-，故B 错误；C 项：当自行车与摩托车速度相等时，两者相距最远，即t=6s 时，自行车的位移为：24244222x m m +⎛⎫=⨯+⨯= ⎪⎝⎭自，摩托车的位移为：164122x m m ⎛⎫=⨯⨯= ⎪⎝⎭摩，所以两者的最大距离为：1210x x x m ∆=-=，故C 错误；D 项：t=8s 时，自行车的位移为：241244242622x m m 自+⎛⎫=⨯+⨯+⨯⨯= ⎪⎝⎭，摩托车的位移为：1466422222x m m +⎛⎫=⨯⨯+⨯= ⎪⎝⎭摩，故D 正确。

高中物理图象问题解题技巧一、物理图象（一）图象问题解题思路物理图象图型是描述和解决物理问题的重要手段之一，若巧妙运用, 可快速解决实际问题，有些题目用常规方法来解，相当繁琐，若能结合图象图型，往往能起到化难为易的奇效。

下面是图象问题解题思路：1.从图象中获取有效信息，把握物理量间的依赖关系。

2.由图象展现物理情境，找准各段图线对应的物理过程，挖掘“起点、终点、拐点”等隐含条件。

如由s-t图象和v-t图象判断物体的运动情况。

3.由提供的物理情境画相应的图象，利用物理图象，增强对物理过程的理解，再对物理过程进行定性分析。

4.对图像进行转换。

（二）典型例题1.判断物体的运动情况例1：如图所示，是从一辆在水平公路上行驶着的汽车后方拍摄的汽车后轮照片。

从照片来看，汽车此时正在( )A．直线前进B．向右转弯C．向左转弯D．不能判断本题简介：本题是考查学生知识和能力的一道好题，体现新课改大背景下，物理高考的命题方向，是高考的热点。

解析：从汽车后方拍摄的后轮照片从图2上可以看到汽车的后轮发生变形，汽车不是正在直线前进，而是正在转弯，根据惯性、圆周运动和摩擦力知识，可判断出地面给车轮的静摩擦力水平向左，所以汽车此时正在向左转弯，应选择答案C。

点拨：本题是注重知识与能力的双重体现，是“起点高而落点低”的应用型试题，预测今后高考在这方面会有突破。

2.F－t图像例2一个静止的质点，在0～4s时间内受到力F的作用，力的方向始终在同一直线上，力F随时间t的变化如图所示，则质点在（）A．第2s末速度改变方向B．第2s末位移改变方向C．第4s末回到原出发点D．第4s末运动速度为零答案：D解析：这是一个物体的受力和时间关系的图像，从图像可以看出在前两秒力的方向和运动的方向相同，物体经历了一个加速度逐渐增大的加速运动和加速度逐渐减小的加速运动，2少末速度达到最大，从2秒末开始到4秒末运动的方向没有发生改变而力的方向发生了改变与运动的方向相反，物体又经历了一个加速度逐渐增大的减速运动和加速度逐渐减小的减速的和前2秒运动相反的运动情况，4秒末速度为零，物体的位移达到最大，所以D正确。

高中物理高考物理图像法解决物理试题技巧和方法完整版及练习题一、图像法解决物理试题1．平直马路上有同方向前后行驶的电车a和汽车b，它们的v－t图象如图所示。

当t＝10s时，两车刚好相遇，由图可知A．开始时电车a在前汽车b在后B．开始时两车相距25mC．t＝20s时两车相距50 mD．t＝10s后两车还会再相遇【答案】B【解析】【详解】A.从图像可以看出在前10s内a图像包围的面积大于b图像包围的面积，故一开始a在后b 在前，故A错误；B.图像包围的面积代表各自运动走过的位移，所以两者一开始相距的距离为151025ms=⨯⨯=，故B正确；2C.从面积上可以看出t＝20s时两车相距25m，故C错误；D.t＝10s后，b的速度一直大于a的速度，所以两车不会再相遇，故D错误2．如图所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是()A．在0～t3时间内甲、乙两质点的平均速度相等B．甲质点在0～t1时间内的加速度与乙质点在t2～t3时间内的加速度相同C．甲质点在0～t1时间内的平均速度小于乙质点在0～t2时间内的平均速度D．在t3时刻，甲、乙两质点都回到了出发点【答案】A【解析】A、在0～t3时间内，由面积表示为位移，可知甲、乙两质点通过的位移相等，所用时间相等，则甲、乙两质点的平均速度，故A正确；B、图象的斜率表示加速度，则甲质点在0～t1时间内的加速度与乙质点在t2～t3时间的加速度大小相等，但方向相反，所以加速度不同，故B 错误； C 、甲质点在0～t 1时间内的平均速度为2v ，乙质点在0～t 2时间内平均速度为2v，即平均速度相等，故C 错误；D 、两个质点一直沿正向运动，都没有回到出发点，故D 错误； 故选A ．【点睛】在速度时间图象中，某一点代表此时刻的瞬时速度，斜率表示加速度，图象与坐标轴围成面积代表位移，平均速度等于位移与时间之比，根据这些知识分析．3．甲、乙两车在公路上沿同一方向做直线运动，它们的v －t 图象如图3所示．两图象在t ＝t 1时相交于P 点，P 在横轴上的投影为Q ，△OPQ 的面积为S .在t ＝0时刻，乙车在甲车前面，相距为d .已知此后两车相遇两次，且第一次相遇的时刻为t ′，则下面四组t ′和d 的组合可能的是 ( )A ．t ′＝t 1，d ＝SB ．t ′＝12t 1，d ＝14S C ．t ′＝12t 1，d ＝12S D ．t ′＝12t 1，d ＝34S 【答案】D 【解析】 【分析】 【详解】在t 1时刻如果甲车没有追上乙车，以后就不可能追上了，故t ′<t 1，故A 错误；从图象中甲、乙与坐标轴所围的面积即对应的位移看，甲在t 1时间内运动的位移比乙的多S ，当t ′＝0.5t 1时，甲的面积比乙的面积多出34S ，即相距d ＝34S ，故D 正确，BC 错误．4．a 、b 两车在相部的两平行直车道上同向行驶，其v-t 图象如图所示．已知t ＝1s 时两车并排行驶，不考虑两车道间的距离，则A ．t ＝0时，b 车在a 车后B．t＝2s时，a、b两车相距2.5mC．t＝4s时，a、b两车并排行驶D．a、b两车两次并排行驶的位置间距为40m【答案】B【解析】【详解】A．由图象可知，0-1s内a车的位移为x a=10×1m=10m；b车的位移为x b=12×5×1m=2.5m两车在t=1s时并排行驶，所以在t=0时，b车在a车前7.5m，故A错误．C．根据“面积”表示位移，由几何知识可知，1-3s内a、b两车通过的位移相等，而两车在t=1s时并排行驶，所以两车在t=3s时也并排行驶，故C错误．B．1s到2s，两车的位移之差为：151m=2.5m2x∆=⨯⨯则t＝2s时，a、b两车相距2.5m，选项B正确；D．102m=20mx=⨯，即a、b两车两次并排行驶的位置之间沿公路方向的距离为20m，故D错误．故选B．【点睛】本题是速度--时间图象的应用，要明确斜率的含义，知道在速度--时间图象中图象与坐标轴围成的面积的含义，同时要把握相遇的条件，如位移关系．5．质量相同的甲、乙两物体放在相同的光滑水平地面上，分别在水平力F1、F2的作用下从同一地点，沿同一方向，同时运动，其υ-t图象如图所示，下列判断正确的是A．0～6s，F1先减小后不变，F2一直增大B．0~6s内两者在前进方向上的最大距离一定大于4mC．在0~2s内，甲的加速度始终大于乙的加速度D．4s末甲、乙两物体动能相同，由此可知F1=F2【答案】B【解析】【详解】A、由υ-t图象可知，对甲物体，在0～2 s内，甲物体速度时间图线的斜率逐渐减小，则加速度逐渐减小，则F 1逐渐减小，2～6s 内，速度保持不变，F 1为零，对于乙物体，速度时间图线的斜率保持不变，则F 2保持不变，故A 错误；B 、0～6 s 内，当两者速度相同时，相距最大，此时乙的位移为14482x m m 乙=⨯⨯=，甲的位移为12424122x m m ⨯+⨯⨯=甲＞，则两者的最大距离大于4m ，故B 正确； C 、由υ-t 图象可知，在0~2s 内，t=0时，甲图线的斜率大于乙图线的斜率，此后，甲的斜率逐渐减小到零，乙图线的斜率保持不变，故甲的加速度先大于乙的加速度，后小于乙的加速度，故C 错误；D 、4s 末甲、乙两物体动能相同，但甲乙图线的斜率不同，故F 1不等于F 2，故D 错误。

高中物理：运用图象法解决物理问题所谓物理图象就是指在直角坐标系中绘出的表示两个物理量之间依存关系的函数图象，用图象来表示物理规律往往比物理公式形象直观。

对每个物理图象，必须明确以下几个方面的问题：1、首先应明确所给的图象是什么图象，即认清图象中横、纵轴所代表的物理量及它们的“函数关系”，特别是对那些图形相似、容易混淆的图象更要注意区分。

例如运动学中的s-t图和v-t图等。

2、要清楚地理解图象中的“点”、“线”、“斜率”、“截距”、“面积”的物理意义。

1.点：图线上的每一个点对应研究对象的一个状态，特别注意“起点”、“终点”、“拐点”，它们往往对应一个特殊状态。

2.线：表示研究对象的变化过程和规律。

如v-t图象中图线若为倾斜直线，则表示物体做的是匀变速直线运动。

3.斜率：表示横、纵坐标上两物理量的比值。

常有一个重要的物理量与之对应，用于求解定量计算中对应物理量的大小和定性分析变化的快慢问题。

如s-t图象的斜率表示速度大小，v-t图象的斜率表示加速度大小。

4.面积：图线与坐标轴围成的面积常与某—表示过程量的物理量相对应. 例如：v-t图线与横轴包围的“面积”大小表示位移大小，t轴上方的“面积”表示正位移，t轴下方的“面积”表示负位移。

5.截距：表示横、纵坐标两物理量在“边界”条件下的物理量的大小。

由此往往能得到一个很有意义的物理量。

例1、一物体做加速直线运动，依次通过A、B、C三点，AB＝BC。

物体在AB段加速度为，在BC段加速度为，且物体在B点的速度为，则（）A.B.C.D. 不能确定解析：依题意作出物体的v-t图象，如图（1）所示。

图线下方所围成的面积表示物体的位移，由几何知识知图线②、③不满足AB＝BC。

只能是①这种情况。

因为斜率表示加速度，所以，选项C正确。

例2、两支完全相同的光滑直角弯管如图（2）所示，现有两只相同小球a和a′同时从管口由静止滑下，问谁先从下端的出口掉出？（假设通过拐角处时无机械能损失，两球到达最低点时的速率相等。

高中物理物理解题方法：图像法解题技巧一、题方法：图像法1．甲乙两车在一平直道路上同向运动，其v﹣t图象如图所示，图中△OPQ和△OQT的面积分别为s1和s2（s1＜s2）．初始时，甲车在乙车前方s0处．下列判断错误的是（）A．若s0＝s1+s2，两车不会相遇B．若s0＜s1，两车相遇2次C．若s0＝s1，两车相遇1次D．若s0＝s2，两车相遇1次【答案】D【解析】【分析】【详解】由图线可知：在T时间内，甲车前进了s2，乙车前进了s1+s2；在t=T时，两车速度相同，若s0=s1+s2，则s0＞s1，两车不会相遇，故A正确；若s0+s2＜s1+s2，即s0＜s1，在T时刻之前，乙车会超过甲车，但甲车速度增加的快，所以甲车还会超过乙车，则两车会相遇2次，故B正确；若s0=s1，则s0+s2=s1+s2，即两车只能相遇一次，故C正确．若s0=s2，由于s1＜s2，则s1＜s0，两车不会相遇，故D错误；本题选错误的，故选D.2．某同学站在电梯底板上，如图所示的v-t图像是计算机显示电梯在某一段时间内速度变化的情况（竖直向上为正方向）．根据图像提供的信息，可以判断下列说法中正确的是（）A．在0-20s内，电梯向上运动，该同学处于超重状态B．在0-5s内，电梯在加速上升，该同学处于失重状态C．在5s-10s内，电梯处于静止状态，该同学对电梯底板的压力等于他所受的重力D．在10s-20s内，电梯在减速上升，该同学处于失重状态【答案】D【解析】图像的斜率表示加速度，故0~5s内斜率为正，加速度为正，方向向上，处于超重状态，速度为正，即电梯向上加速运动；在5~10s过程中，电梯匀速，该同学加速度为零，该同学对电梯底板的压力等于他所受的重力，处于正常状态；10~20s过程中，斜率为负，速度为正，即电梯向上做减速运动，加速度向下，处于失重状态，D正确．【点睛】在速度时间图象中，直线的斜率表示加速度的大小，根据图象求出电梯的加速度，当有向上的加速度时，此时人就处于超重状态，当有向下的加速度时，此时人就处于失重状态．3．甲、乙两物体一开始沿同一条直线相向运动，在t=0时刻甲、乙相距x0=3m，它们的速度图象如图所示。
