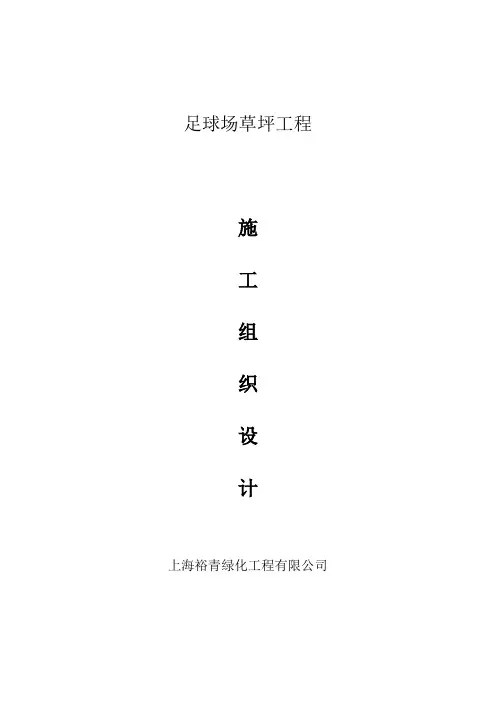

足球场草坪工程
施
工
组
织
设
计
上海裕青绿化工程有限公司
施工组织设计
1、基础结构设计：
采用国际通行的USGA模式。生长介质层（ROOTZONE）采用砂基结构厚度为25cm，基质材料为水江细砂，混配有机土壤改良剂草炭（PEATMOSS）；根据草坪植物的生长要求适量加入平衡的复合肥和缓释肥。
1.1设计依据：草坪生长所需的最佳土壤物理、化学性质。主要考虑土壤固、汽、液三相比，土壤孔隙率，土壤有机质含量、土壤pH值，土壤EC值，土壤N、P、K含量及微量元素平衡等经验数据；场地结构的水传导性要求。场地结构由生长介质层与排水结构按USGA模式设计。坪床机制配置要求达到通气透水性强，保水保肥能力好，表面强度符合运动要求，养分含量充足，pH值适中，适合草坪草生长。
1.2. 场地结构设计
构造：见基础结构层剖面设计图
生长介质层：25cm,砂子为长江细沙
石子排水层（含盲沟部分）：15cm，2-4-6占大部分。
盲沟间隔：6.5m
2. 给水系统设计:
球场的喷灌系统采用自动启动的方式，整个场地35只TORO2001喷头，
7个TORO252-26-58电磁阀控制分七组,每个电磁阀放置在场地内缓冲区内，每个电磁阀上用一个阀门箱保护，便于阀的检修，阀门箱为绿色，表面与草坪表面一致，不影响草坪的外在景观。每组五个喷头，每个喷头根据需要角度可以从零度到360度调节，七个电磁阀分七组浇灌，由一个TORO-GK212控制器控制，设计喷头处的工作压力为标准推荐工作压力4公斤/平方厘米，每个喷头角度不同，采用流量也不同，整个场地喷头分三种角度，90度、180度和360度.
2.1 设计依据
A.设计灌水定额m的确定
m=0.1γH(β1-β2)/η
m-设计灌水定额（mm）
γ-土壤干容重，（Kg/cm3）;
β1-适宜土壤含水率上限（重量%）
β2-适宜土壤含水率下限（重量%）
η-喷灌水利用系数
m=0.1*1.5*25*12（0.9-0.7）/0.95=9.5mm
B.灌水周期
T = (m/E p)η
T—设计灌水周期(天)
m—设计灌水定额（mm）
E p—植物最大日需水量
η—喷灌水利用系数
T= (9.5/5.5)X0.95=1.6天，取1天
C.一次灌水量计算公式
W = mΛ/η
W—喷灌用水量(m3)
m—设计灌水定额（m3/亩）
Λ—喷灌面积（亩）
η—喷灌系统输水利用系数，管道系统取0.95
W = 9.5X(2/3)(7742/667)/0.95=77.4 m3
D. 设计喷灌强度
Ρ=1000Q/A=1000X4/21.7/21.7=10.6mm/h
E.喷头在工作点上的工作时间
t = abm/1000q =
2.2 管路水力计算说明
工作压力的计算
在工作压力是4.08公斤/平方厘米时，每组喷头的流量为5.19*3+2.89*2=21.35 m3，最大流量的一组为球场边缘两路合并的一组，流量是2.89*6+1.41*4=22.99 m3，U-PVC喷灌管道直线配管长度，与管内水的流速所产生的摩擦水头损失通常由下列厂家提供的水头损失表查出，
水头损失表
由表中可知当流量在25 m3时，De75(2.5寸)的主水管的水头损失为5m/100m，水泵选择扬程为50m，2525 m3/h，可提供5 kg/cm2的工作压力，水管总长度约150m，
