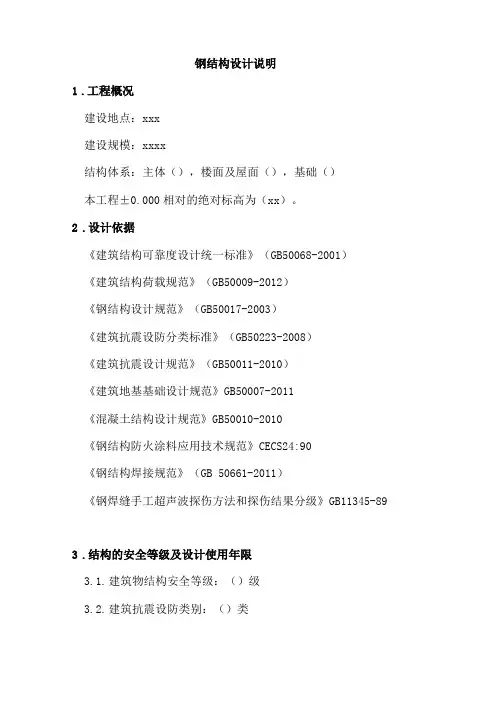

钢结构设计说明

一、工程概况

(1)本工程为西林县武警中队训练场钢棚,占地407.88平方米。

二、结构设计依据

(一)结构设计施工遵循的规范,规程及规定

(1)建筑结构可靠设计统一标准GB50068-2001

(2 ) 建筑结构荷载规范GB50009-2001(2006年版)

(3)抗震设防分类标准GB50223-2008

(4)建筑抗震设计规范GB50011-2001(2008年版)

(5)钢结构设计规范GB50107-2003

(6)建筑钢结构焊接技术规程JGJ81-2002

(7)混凝土结构设计规范GB50010-2002

(8)冷弯薄壁型钢结构技术规范GB50018-2002

(9)高层民用建筑钢结构技术规程JGJ99-98

(10)建筑地基基础设计规范JGJ5007-2002

(11)网壳结构技术规程JGJ61-2003

(12)网架结构设计与施工规程JGJ7-91

(13)钢结构高强度螺栓连接的设计施工及验收规程JGJ82-2002

(14)建筑钢结构防火设计规范CECS200:2006

(15)建筑桩基技术规范JGJ94-2008

(16)建筑地基处理技术规范JGJ79-2002

(17)建筑基坑支护技术规程JGJ120-99

(18)建筑基桩检测技术规范JGJ106-2003,J256-2003

(19)钢结构工程施工质量验收规范GB50205-2001

(20)优质碳素钢结构GB/T699-1999

(21)碳素钢结构GB/T700-88

(22)低合金高强度结构钢GB/T1591-94

(23)碳钢焊条GB/T5117-95

(24)低合金高强度结构钢GB/T5118-95

(25)埋弧焊用碳钢焊丝和焊剂GB/T5293-1999

(26)低合金钢埋弧焊用焊剂GB/T12740

(27)熔化焊用焊丝GB/T14957-94

(28)气体保护电弧焊用碳钢,低合金钢焊丝GB/T8110-95

(29)六角头螺栓GB/T5782

(30)六角头螺栓-C级GB/T5782

(31)钢结构用高强度大六角螺栓螺母垫圈技术要求GB/T1228-1231

(32)涂装前钢材表面锈蚀等级和涂装GB8932

(33)钢结构防火涂料应用技术规程CECS:24-90

(二)设计基准期50年,结构设计使用年限为50年。

(三)抗震设防烈度为6度,设计基本地震加速值为0.15g,抗震构造措施按7度要求设计。

三、荷载

1、地震作用:本地区抗震设防烈度为6度,设计基本地震加速值为0.15g,钢结构阻尼比:0.02。设计地震分组:第一组。场地土类别:III类

2、风荷载:基本风压0.60KN/㎡(按照100年重现期取用),地面粗糙度B类。风压高度系

数uz:按《建筑结构荷载规范》50009-2001(2006版)取值。

3、附加恒荷载:悬挂点荷载:悬挂荷载根据强弱电、暖通专业提供的设备重量及布置位置确定。

4、屋面活荷载:0.50 KN/㎡;雪荷载:基本雪压0.45 KN/㎡(按照100年重现期取用)。

5、温度作用:升温+30度,降温-33度:钢结构合拢温度10度。

四、材料

1、结构采用钢材为Q345-B级,其力学性能及各种化学元素含量的合格保证必需符合现行国家规范《低合金高强度结构钢》GB/T1591的规定,采用的Q235-B级钢材应符合《碳素结构钢》GB/T700的规定。钢材应具有明显的屈服台阶,且伸长率不应小于20%:钢材的屈服强度实测值与抗拉强度实测值的比不应大于0.85。钢材应具有良好的焊接性和合格的冲击韧性。

2、当采用的钢板厚度大于等于40mm时,板厚方向的截面收缩率应不小于现行国家标准《厚度方向性能钢板》GB/T50313关于Z15级规定的容许值,且含硫量≤0.01%。主体钢结构钢管采用热轧无缝钢管或直缝高频电焊钢管。钢管应符合现行国家标准《结构用无缝钢管》GB/T8162和《输送流体用无缝钢管》GB/T8163的规定。

3、焊接连接材料应与主体金属力学性能想适应。当两种不同钢材焊接时,宜采用与强度较低钢号匹配的焊条与焊丝。焊接板件厚度大于等于25mm的厚板焊接宜优先选用低氢型焊条。手工焊时,对Q235钢材用E43××型号的焊条,其性能应符合现行国家标准《碳钢焊条》GB/T5117,《低合金钢焊条》GB/T5118的规定。埋弧自动或半自动焊时,对Q235钢才用H08A焊丝,配以F4A×型焊剂焊接;对Q345钢采用H08MnA或H10MnA2焊丝,配以F50××型焊剂,其性能应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《低合金钢埋弧焊用焊剂》GB/T12740、《熔化焊用焊丝》GB/T14957的规定。二氧化碳气体保护焊时,对Q235-B级钢采用ER49-1焊丝,Q235-C和D级用ER50-6焊丝;对Q345-B级采用钢ER50-3焊丝,Q345-C和D用ER-2焊丝,其性能应符合现行国家标准《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110的规定。

4、钢结构高强度螺栓采用10.9级大六角头高强度螺栓,其技术条件须符合现行国家标准GB/Y1228-1231的规定。普通螺栓采用现行国家标准GB/T5780和GB/T5782的规定4.6级或4.8级螺栓。本钢结构图中为特别注明的螺栓均为高强度螺栓,未注明的高强度螺栓均为摩擦型连接。

五制作安装验收

1本套设计图中的钢机构构件必须在有资质的,具有专门机械设备的建筑金属制造厂加工制作,钢机构的制作,焊接,安装和验收除符合本设计图要求外,尚应满足《钢结构工程施工质量验收规范》GB50205-2001和《建筑高结构焊接技术规程》JGJ81-2002的规定。

2所有焊接材料焊接工艺用满足<<建筑钢结构焊接技术规程》JGJ81-2002 的规定。

3钢结构加工前要当大样,校核尺寸后方可下料,下料时宜采用自动切割机切割,当钢板件厚度为18mm急以上时宜采用精密切割,采用精密切割确有困难时,可采用火焰切割,焊接构件的坡口和切口质量应符合相关规范规定构件、杠件和板件长度应预加焊接收缩量,其职通过实验确定。构件制作长度的允许偏差应符合GB50205的规定。

4对于弯曲管,应根据实际情况选择合理的弯曲工艺,弯曲钢管表面光和过度,不得出现折痕和凹凸不平,成型后材料性质不得有明显改变

5焊接宜采用自动焊机或半自动焊机进行。雨雪天气时,禁止露天焊接,构件焊区表面潮湿或有冰雪时,必须清理干净方可焊接。多层焊接应连续施焊,其中每一道焊缝后,应及时清理焊渣,如发现有影响焊缝质量的缺陷,必须清除后重焊,焊接作业环境的风速、湿度、温度要求以及焊接预热、后热的要求应严格按《建筑钢结构焊接技术规程》JGJ81的规定执行。
