任务2-5 常规平面控制测量技术设计

平面控制测量分析研究摘要：文章阐述了控制测量的基本概念，结合工程实例对施工平面控制测量控制网的建立进行了分析研究。

关键词：平面控制网，平面控制测量无论是城市控制网还是为测绘工程专用图所建立的控制网，往往是从测图方面考虑的，一般不适应施工测设的需要，且常有相当数量的控制点，在场地布置和平整中被毁掉，或因建筑物的修建成为互不通视的废点。

因此，在工程施工之前，一般在建筑场需要在原测图控制网的基础上，建立施工控制网，作为工程在施工和运行管理过程中测量的依据。

一、控制测量的概念为测图或工程建设的测区建立统一的平面和高程控制网；控制误差的积累；作为进行各种细部测量的基准。

控制测量分类按照内容分为平面控制测量、高程控制测量；按精度分：一等、二等、三等、四等；一级、二级、三级；按方法分：天文测量、常规测量(三角测量、导线测量、水准测量)、卫星定位测量。

控制测量中常用的名词如控制点：对整个测区起控制作用的测量标志点；控制网：由按一定规范布设，由一系列相互联系的控制点所构成的网状几何图形；图根控制网：直接为测图而建立的控制网；图根点：图根控制网中的控制点；控制测量：为建立控制网所进行的测量工作。

平面控制测量即是建立平面控制网，测定各平面控制点的坐标x、y。

它的布网原则：从整体到局部，由高级到低级，分级布网，逐级控制；布置形式：三角锁、三角网(三边网、边角网)、导线网、交会定点、gps测量等。

本文仅对施工平面控制网进行分析研究。

二、施工控制网的形式施工平面控制测量的任务是建立平面控制网。

由于工程性质、场地的大小和地形情况不同，建筑工程施工控制网也有不同形式。

在面积不大的居住建筑小区中，常布置一条或几条基准线组成的简单图形，作为施工测量的平面控制，称为建筑轴线或建筑基线；在一般大中型民用或工业建筑场地中，多采用方格网形式的控制网，称为建筑方格网或建筑矩形网；在一些大型工业场地中，由于地形条件、工期紧迫或分期施工等原因，不便于一次建立整个场地的建筑方格网时，可先在整个场区内建立“一”字形或“＋”字形的中轴线系统，作为以后建立各局部方格网的依据；在沿江河或受地形限制的建筑场地中，则可建立多边形导线作为施工控制；对于山区建筑场地，一般多依山傍谷分散建筑，则可充分利用原有测图控制网作为施工放样的依据。

控制测量技术设计书1．工程名称及任务。

2．测区概况简述。

3．已有资料的来源及分析、利用论证。

4．坐标系统的选择及处理方法的论证，起始数据的配置和处理。

5．水平控制网布设方案阐述，其中包括：（1）首级网的等级和布网方式，以及本次控制网在精度和密度方面对日后布设加密网的保证。

（2）控制网（点）精度估算的简要过程及结果。

（3）从经济上、技术上、精度上对两个以上布网方案进行对比论证，从中确定一个最优方案。

（4）填写精度统计表。

6．技术依据及作业方法。

内容主要包括：（1）工程执行的规范及施测细则。

（2）觇标及标石图并注明规格，材料及埋设方法（绘出示意图）。

（3）仪器的选择及检验项目要求。

（4）观测方法及各项限差（参阅规范或教材，不能杜撰）。

（5）概算内容和平差方法。

7．工作量综合计算及工作进程计划表（自行估计）。

8．需用的主要仪器设备（包括名称、型号和标称精度）、材料及经费预算。

9．工程项目完成后应提交的资料清单。

目录一．测区情况1.1测区位置及面积1.2地理状况二.作业依据三．测区已有资料及利用3.1平面控制资料3.2高程控制资料3.3其他资料四．平面控制测量4.1E级GPS测量4.2三级导线测量五．高程控制测量5.1四等水准测量5.2光电测距三角高程测量六．一级导线、水准测量和光电测距三角高程测量平差计算6.1观测数据的检查6.2平差计算七．提交成果资料7.1技术总结7.2控制点成果表的制作7.3控制网图的制作要求八．图根控制测量8.1图根导线8.2图根高程测量8.3平差计算8.4提交资料九．附图、附表、附件本次实习的目的是了解控制测量作业的全过程，通过对长沙县水渡河及其周边地区实现控制测量，巩固课堂学习的理论知识，将理论与实践有机结合，提高理论水平与外业操作能力。

一．测区情况1.1测区位置及面积东经113°，北纬28°向涉及周围13km左右。

施测范围呈不规则形状，范围面积约14km2。

陕铁院图根测量技术设计书一、项目综述1．测图目的为了满足陕铁院百年规划发展的需要，受临渭区陕铁院委托，铁院测绘第七队承担控制网任务，为使该项任务顺利实施，特制定本测量技术设计书2、任务范围陕铁院主校区处于渭南市临渭区站北路东段，东临尤河，南面南源黄土区域，西向临渭区主城区，北靠渭河，与占地340余亩的测绘实训基地相距1公里。

为将陕铁院校内测量实训基地与测绘综合实训基地连为一体，以进一步拓宽实践教学的条件，同时也为了满足临渭区经济发展的规划需要，为此，陕铁院测绘工程系，决定应用全站仪对全校进行图根控制网。

3、已有测量成果及利用一．实习目的和任务：⑴初测目的：根据测量资料进行纸上定线和相关的内业工作，初步确定采用的路线方案，为编制初步设计提供所需的基础资料。

⑵定测目的：通过现场测量并进行优化，确立该区域详细宏观平面图,为该校规划发展提供二．工程资料（一）、资料的收集利用：1．渭南测绘局III等以上三角点成果（见下表）。

．已知三角点、水准点成果表（二)、技术依据：①《控制测量规范》。

③GB12898-91《国家三、四等水准测量规范》。

二工作流程及标准约定2.1 工作流程本次测图工作工期紧、任务重、技术要求高，因此好的工作流程、工作方法是保证完成任务的前提。

跟就本次项目的要求，制定入附图3-1所示的大致的工作流程。

根据该工作流程图，可以归纳出如下六项主要任务：资料分析、控制测量、碎部测量、内业成图、质量检查和成果资料整理、上交。

2.2标准约定在本项目中，对设计的各种要素进行标准化约定有利于项目的顺利进行。

因此，就一下要素进行标准约定：1．坐标系统1）平面坐标系统平面坐标系统采用1954北京坐标系2）高程坐标系统高程坐标系统采用1985国家高程基准，基本等高距为0.5m2．地形图规格测土比例尺为1:500图幅分幅40cm*50cm标准分幅图号采用图幅西南角纵、横坐标公里数表示（保留两位整数和两位小数），中间用“。

测绘勘察作业常规控制测量作业流程一、目的常规控制测量是测绘的基础工作依据。

为了规范常规控制测量的操作流程，确保所提交的产品满足要求，特编制本作业流程。

二、使用范围常规控制测量主要包括：平面控制测量和高程控制测量。

平面控制测量专指四等导线、一级导线、二级导线、三级导线和图根控制测量；高程控制测量专指一等水准、二等水准、三等水准、四等水准和图根水准等直接水准测量与相应等级的间接水准测量。

对一、二级工程应按照公司相应的规定编写技术设计或作业指导书。

三、作业依据(1)《城市测量规范》（CJJ 8-99）；(2)《国家一、二等水准测量规范》（GB 12897-91）；(3)《国家三、四等水准测量规范》（GB 12898-91）；(4)《地下铁道、轻轨交通工程测量规范》（GB50308-1999）；(5)《公路勘测规范》（JTJ/T 061-99）；(6)《测绘技术文件汇编》 SB-JS01-2005；(7)项目设计书或指导书；(8)其它有关的技术要求。

四、作业流程图见附图五、作业程序1．项目负责人接受任务1.1项目负责人接受任务后，应组织作业人员认真学习有关测量规范和技术指示或技术设计书，明确作业任务的性质和要求。

1.2项目负责人收集测区资料(包括测区所在地点、范围、道路、交通、控制点等情况)，并且安排作业人员进行实地踏勘，做好普查工作。

并根据工程进度、周期要求、技术要求进行项目计划、组织人员作业。

2.作业准备2.1根据控制测量等级选择测量仪器，并指定专人对已检仪器进行保管和保养，检查全站仪或水准仪、电子手簿或记录手簿、标尺、脚架、觇牌、棱镜、气压计、温度计等是否完好，是否在检定期内等。

凡有不符合要求的仪器不得使用。

2.2水准测量时还应按水准测量规范的要求进行水准仪和标尺的检验。

并且根据需要，组织相关人员熟悉仪器的使用方法，能对仪器进行参数设置，如气压、温度和加乘常数等，熟悉仪器的读数方法，其目的是为了在观测时能够进行气压、温度改正。

控制测量技术设计书一、目的要求及任务范围1、目的要求根据工程建设的要求，结合测区自然地理条件的特征，选择最佳布网方案，保证在所规定的期限内完成生产任务。

应委托方要求，布设南京奥体中心三等控制网。

控制网与即要考虑与原城市二等网的联系，又要考虑南京奥体中心的独立性，充分体现布网的高精度和便利性.按设计要求将奥体中心控制网沿测区周围布设,设计精度为三级。

并按主轴线分成四个区域做到每个区域各有两个控制点。

测区附近要埋设三个水准点。

另外,还要根据布好的控制网实地放样出12个轴线点，并埋设标石.2、任务范围本测区范围：南京河西地区，北至纬八路西沿段,东面临近江东南路、西面至规划中道路，南面与河西开发指挥部所属区域相连接,中间隔一条规划道路,占地约1300亩.二、测区的自然地理条件1、地理概况本测区为南京市河西地区，面积约3km²，测区内已有建筑已拆除完毕,地势较为平坦，但小河塘及树木等较多,测区东南面是沼泽地，给控制测量带来一定困难。

该地区大气能见度差,测区内杂草丛生，水塘多，地面高低不平,交通不便给外业测量工作带俩很大不便.2、气候条件测区气候湿，早晨多雾，夏季炎日，年降水量580—2000mm，大多集中在春夏两季，全年平均气温已七、八月份最高.最高气温可达+44度,最低气温可至-11。

7度,冬季多北风，西北风，夏季多东南风，最大风速为25-32m/s，最大风力可到11级。

3、交通情况测区内东面是江东大道，公路交通方便。

三．已有测量成果及利用（奥体中心控制测量优化设计和步网）一．实习目的和任务：⑴初测目的：根据测量资料进行纸上定线和相关的内业工作，初步确定采用的路线方案，为编制初步设计提供所需的基础资料.⑵定测目的：通过现场测量并进行优化，再实地放线定桩确定构造物的位置，为施工设计提供资料二．工程资料（一）、资料的收集利用：1．南京测绘局III等以上三角点成果（见下表）。

2．南京测绘局III等以上水准点成果（见下表）。

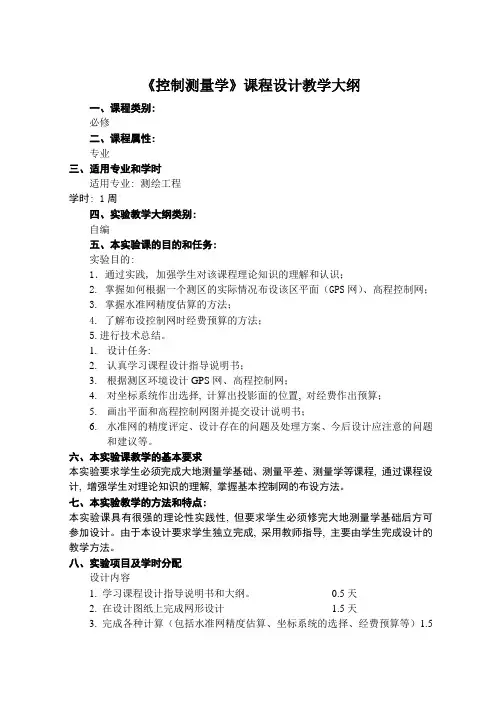

《控制测量学》课程设计教学大纲一、课程类别:必修二、课程属性:专业三、适用专业和学时适用专业: 测绘工程学时: 1周四、实验教学大纲类别:自编五、本实验课的目的和任务:实验目的:1．通过实践, 加强学生对该课程理论知识的理解和认识；2. 掌握如何根据一个测区的实际情况布设该区平面（GPS网）、高程控制网；3. 掌握水准网精度估算的方法；4. 了解布设控制网时经费预算的方法；5.进行技术总结。

1.设计任务:2.认真学习课程设计指导说明书；3.根据测区环境设计GPS网、高程控制网；4.对坐标系统作出选择, 计算出投影面的位置, 对经费作出预算；5.画出平面和高程控制网图并提交设计说明书；6.水准网的精度评定、设计存在的问题及处理方案、今后设计应注意的问题和建议等。

六、本实验课教学的基本要求本实验要求学生必须完成大地测量学基础、测量平差、测量学等课程, 通过课程设计, 增强学生对理论知识的理解, 掌握基本控制网的布设方法。

七、本实验教学的方法和特点:本实验课具有很强的理论性实践性, 但要求学生必须修完大地测量学基础后方可参加设计。

由于本设计要求学生独立完成, 采用教师指导, 主要由学生完成设计的教学方法。

八、实验项目及学时分配设计内容1. 学习课程设计指导说明书和大纲。

0.5天2. 在设计图纸上完成网形设计 1.5天3. 完成各种计算（包括水准网精度估算、坐标系统的选择、经费预算等）1.5天4. 撰写设计说明书。

1.5天九、实验项目选择原则:根据教学大纲的要求十、实验成绩考核及标准:实习结束后, 学生除要提交课程设计说明书外, 还应提交1: 50000设计用图, 1: 100000选点图以及加密控制网图。

1. 由指导教师每日对所指导的学生设计情况进行考核。

10%2. 对每名学生设计的控制网合理性进行考评。

30%3.对每名学生设计中的计算是否正确进行考评........30%4. 考察学生的经费预算是否合理。

平面控制测量方案设计引言在工程设计和制造过程中，平面控制测量是一个关键步骤。

它涉及到确定平面图形的形状、角度和位置的测量，以确保产品的准确性和质量。

在本文档中，我们将讨论平面控制测量的方案设计。

目标本文档的目标是设计一个有效的平面控制测量方案，以确保产品制造过程中的准确性和质量。

我们将讨论以下方面：•测量工具和设备的选择•测量方法和流程的设计•测量结果的分析和评估测量工具和设备的选择选择适当的测量工具和设备对于实现准确的平面控制非常重要。

下面列举了一些常用的测量工具和设备：1.光学投影仪：用于测量图形的形状和尺寸。

2.平板床和螺栓：用于固定和支撑待测工件。

3.数字卡尺：用于测量边长和角度。

4.可编程测量仪：用于自动测量和记录数据。

5.三坐标测量机：用于高精度测量和比较。

根据实际需求和预算，选择适当的测量工具和设备，并确保它们能够满足测量要求。

测量方法和流程的设计设计一个有效的测量方法和流程对于确保测量准确性和效率至关重要。

以下是一个典型的平面控制测量流程：1.准备工作：清理工作区，检查测量工具和设备的状态和准确性。

2.定义测量参考：将工件放置在平板床上，并使用螺栓固定，确保工件的位置和方向固定。

3.测量图形的形状和尺寸：使用光学投影仪测量图形的形状和尺寸。

记录测量结果。

4.测量角度：使用数字卡尺测量各个角度，并与设计要求进行比较。

5.自动测量和记录数据：使用可编程测量仪进行自动测量，并将数据记录到计算机中。

6.高精度测量和比较：使用三坐标测量机对工件进行高精度测量，并与设计要求进行比较。

7.分析和评估测量结果：对测量结果进行统计分析和评估，确定是否满足设计要求。

8.根据需要进行调整：根据测量结果进行必要的调整和修正，以确保产品的准确性和质量。

测量结果的分析和评估对测量结果进行分析和评估是确保测量准确性和质量的关键步骤。

以下是一些常用的分析和评估方法：1.统计分析：计算测量结果的平均值、标准差和极差，以评估测量准确性和稳定性。
