电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，假设没有完善的继电保护系统将故障快速切除，那么会引起故障元件与流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率与输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，那么当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进展合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么答:继电保护装置就是指能反响电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点及电源点之间、最靠近故障点断路器发出跳闸指令,将故障局部及电网的其他局部隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么答:继电保护装置一般通过测量比拟、逻辑判断与执行输出三个局部完成预定的保护功能。

测量比拟环节是册来那个被保护电器元件的物理参量，并及给定的值进展比拟，根据比拟的结果，给出“是〞、“非〞、“0〞或“1〞性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型与范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑局部传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作与短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低与阻抗角的变大，构成了低阻抗保护。

电力系统分析第一章习题1-1 动力系统、电力系统和电力网的基本构成形式如何？答：由生产、变换、传送、分配和消耗电能的电气设备（发电机、变压器、电力线路以及各种用电设备等）联系在一起组成的统一整体就是电力系统。

动力系统是电力系统和发电厂动力部分的总和。

电力网是电力系统的中出去发电机和用电设备外的部分。

1-2 根据发电厂使用一次能源的不同，发电厂主要有哪几种形式？答：发电厂主要有火力发电厂、水力发电厂、核动力发电厂和其他能源（太阳能、风能、潮汐等）发电厂。

1-3 电力变压器的主要作用是什么？主要类别有哪些？答：电力变压器的主要作用是升高或者降低电压，还能起到将不同电压等级的电网相联系的作用。

按相数可分为单相式和三相式两类；按每相绕组数可分为双绕组和三绕组变压器；按耦合方式可分为普通变压器和自耦变压器；按分接开关是否可以带负荷操作可分为有载调压式和无载调压式变压器。

1-4 架空线路与电缆线路有什么特点？答：架空线路是将裸导线架设在杆塔上，由导线、避雷线、杆塔、绝缘子和金具等主要元件组成。

它的导线和避雷线受各种因数影响，运行条件恶劣，因而其材料都具有相当高的机械强度和抗化学腐蚀能力还具有良好的导电性能。

当电路电压超过220v时还采用扩径导线或者分裂导线。

电缆线路一般是将电缆敷设在地下，由导线、绝缘层保护皮组成，电缆线路价格较架空线路高，维修费时，但不需要在地面上架设杆塔、占地面积较小、供电可靠、不易受外力破坏，对人身较安全，不影响环境美观。

1-5 直流输电与交流输电比较有什么特点？答：直流输电主要优点：（1）造价低；（2）运行费用低；（3）不需要串并联补偿；（4）不存在稳定性问题；（5）采用直流联络线可以限制互联系统的短路容量。

直流输电主要缺点：（1）换流站造价高；（2）换流装置在运行中需要消耗功率并且产生谐波；（3）只留高压断路器造价比较高。

1-6 电力系统的结构有何特点？比较有备用和无备用接线形式的主要区别。

电力系统分析课后习题及答案【篇一：电力系统分析习题集及答案】集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。

根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。

力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章第二章第三章第四章第五章第六章电力系统的基本概念电力系统的元件参数及等值电路简单电力系统的计算和分析电力系统潮流的计算机算法电力系统的有功功率和频率调整电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

【最新整理，下载后即可编辑】电力系统稳态分析部分习题答案第一章 电力系统的基本概念1-2 电力系统的部分接线示与图 1-2，各电压级的额定电压及功率输送方向已标明在图中。

题图 1-2 系统接线图试求：（1） 发电机及各变压器高、低压绕组的额定电压；（2） 各变压器的额定变比；（3） 当变压器T-1工作于+5%抽头，T-2、T-4工作于主轴头，T-3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。

发电机 ：V GN =10.5KV,比同电压级网络的额定电压高5%。

对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。

变压器T-1为升压变压器：V N2=10.5KV ，等于发电机额定电压；V N1=242KV ，比同电压级网络的额定电压高10%。

变压器T-2为将压变压器：V N2=121KV 和V N3=38.5KV ，分别比同电压级网络的额定电压高10%。

同理，变压器T-3：V N1=35KV 和V N2=11KV 。

变压器T-4：V N1=220KV 和V N2=121KV（2）各变压器的额定变比。

以比较高的电压作为分子。

T-1：k TN1=242/10.5=23.048T-2：k T2N(1-2)=220/121=1.818k T2N(1-3)=220/38.5=5.714k T1N(2-3)= 121/38.5=3.143T-3：k T3N =35/11=3.182T-4：k T4N =220/121=1.818（3）各变压器的实际比。

各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。

T-1：k T1 =(1＋0.05)×242/10.5=24.3T-2：k T2(1-2)=220/121=1.818k T2(1-3)=220/38.5=3.143k T2(2-3)=121/38.5=3.143T-3：k T3 =(1—0.025)×35/11=3.102T-4：k T3 =220/110=21-3电力系统的部分接线如题图1-3所示，网络的额定电压已在图中标明。

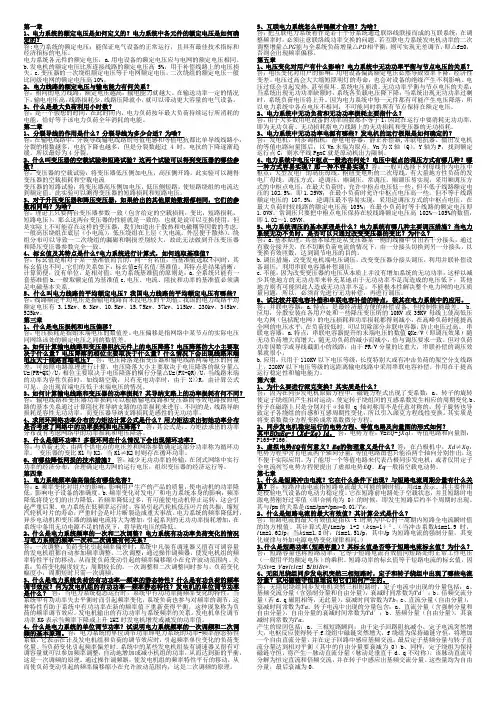

第一章1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何确定的？答:电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。

电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。

b.发电机的额定电压比所连接线路的额定电压高5%，用于补偿线路上的电压损失。

c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%。

2、电力线路的额定电压与输电能力有何关系？答：相同的电力线路，额定电压越高，输电能力就越大。

在输送功率一定的情况下，输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。

3、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。

第二章1、分裂导线的作用是什么？分裂导线为多少合适？为啥？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。

所以最好为4分裂。

2、什么叫变压器的空载试验和短路试验？这两个试验可以得到变压器的哪些参数？答：变压器的空载试验：将变压器低压侧加电压，高压侧开路。

此实验可以测得变压器的空载损耗和空载电流变压器的短路试验：将变压器高压侧加电压，低压侧短路，使短路绕组的电流达到额定值。

此实验可以测得变压器的短路损耗和短路电压。

3、对于升压变压器和降压变压器，如果给出的其他原始数据都相同，它们的参数相同吗？为啥？答：理论上只要两台变压器参数一致（包含给定的空载损耗，变比，短路损耗，短路电压），那么这两台变压器的性能就是一致的，也就是说可以互换使用，但是实际上不可能存在这样的变压器，我们知道出于散热和电磁耦等因数的考虑，一般高压绕组在底层（小电流），低压绕组在上层（大电流，外层便于散热）。

绕组分布可以导致一二次绕组的漏磁和铜损差别较大，故此无法做到升压变压器和降压变压器参数完全一致。

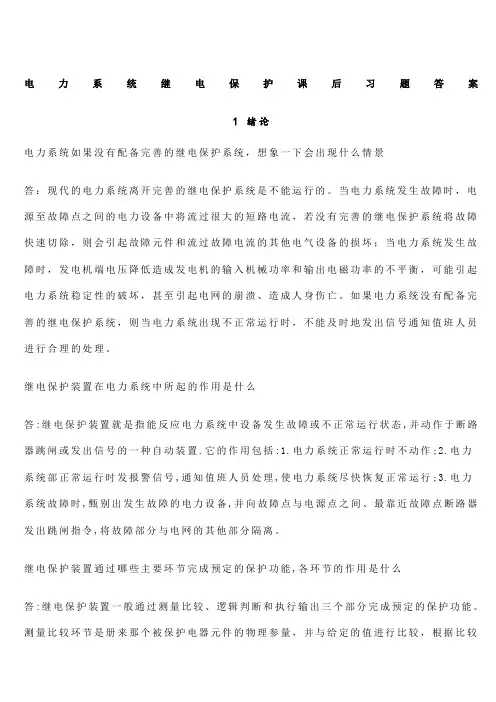

电力系统继电保护课后习题答案1 绪论电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

继电保护装置在电力系统中所起的作用是什么答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。

A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。

D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。

2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。

作业一1、什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？答：把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体成为电力系统。

电力系统加上发电厂的动力部分就称为动力系统。

电力系统中输送和分配电能的部分就称为电力网当输送的功率和距离一定时，线路的电压越高，线路中的电流就越小，所用导线的截面积可以减小，用于导线的投资也越小，同时线路中的功率损耗。

电能损耗也相应减少。

2、为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？答：为了使电力设备生产实现标准化和系列化，方便运行、维修，各种电力设备都规定额定电压。

电力系统的额定电压和用电设备的额定电压相等。

发电机的额定电压比网络的额定电压高５％。

变压器一次绕组和额定电压与网络额定电压相等，但直接与发电机连接时，其额定电压等于发电机额定电压。

变压器二次绕组的额定电压定义为空载时的额定电压，满载时二次绕组电压应比网络额定电压高１０％。

3、我国电网的电压等级有哪些？答：０.２２ｋｖ、０.３８ｋｖ、３ｋｖ、６ｋｖ、１０ｋｖ、３５ｋｖ、１１０ｋｖ、２２０ｋｖ、３３０ｋｖ、５００ｋｖ、７５０ｋｖ、１０００ｋｖ4、标出图1-7电力系统中各元件的额定电压。

答：1T：１０.５ｋｖ、１２１ｋｖ、２４２ｋｖT：２２０ｋｖ、１２１ｋｖ、2T：１１０ｋｖ、６.６ｋｖ、３８.５ｋｖ3T：３５ｋｖ、１１ｋｖ4T：１０ｋｖ、４００ｋｖ5T：１１０ｋｖ、３８.５ｋｖ67T ：３５ｋｖ、６６ｋｖ8T ：６ｋｖ、４００ｋｖ9T ：１０.５ｋｖ、４００ｋｖ作业二1、一条110kV 、80km 的单回输电线路，导线型号为LGJ-150，水平排列，其线间距离为4m ，导线的计算外径为17mm,求输电线路在40°C 的参数，并画出等值电路。

解：对LGJ-150型号导线经查表得，直径d=17mm,km 2mm 5.31Ω=ρ。

于是有：半径r=17/2=8.5mm ，mm m D D D D ca bc ab 504004.5424433m ==⨯⨯⨯==单位长度的电阻：2031.5r 0.21(/)150km s ρ===Ω()()()140201200.21*10.003640200.225/r r r t km α==+-=+-=Ω⎡⎤⎡⎤⎣⎦⎣⎦单位长度的电抗为m 150400.144510.01570.144510.01570.416(/)8.5D x lglg km r =+=+=Ω单位长度的电纳为()66617.587.58b *10 2.73*10/5040lg lg 8.5m S km D r---===集中参数为()1r 0.0225*8018R l ===Ω()1x 0.416*8033.3X l ===Ω()641b 2.73*10*80 2.18*10B l S --===()41.09*102B S -=等值电路如图1所示2、有一回500kV 架空线路，采用型号为LGJQ-4*400的分裂导线，长度为250km。

电力系统继电保护课后习题解析答案(全)--电力系统继电保护是电力系统中非常重要的一部分，它的主要功能是在发生故障时，及时将故障隔离，保护电力系统的安全运行。

以下是一些电力系统继电保护的课后习题解析答案。

1.什么是电力系统继电保护？答：电力系统继电保护是指利用电力系统中的继电器装置，通过电流、电压等参数的变化来检测电力系统中的故障，并采取相应的措施，保护电力系统的安全运行。

2.继电保护系统的基本组成部分有哪些？答：继电保护系统的基本组成部分包括故障检测装置、信号处理装置、动作执行装置和辅助设备。

故障检测装置用于检测电力系统中的故障，信号处理装置用于对检测到的信号进行处理，动作执行装置用于执行保护动作，辅助设备用于提供必要的辅助功能。

3.请简述继电保护的分类方法。

答：继电保护可以按照保护对象的不同来进行分类，主要可以分为发电机保护、变压器保护、线路保护和母线保护等。

此外，根据保护动作的原理和方式，继电保护还可以分为电流保护、电压保护、功率保护等。

4.什么是差动保护？请简述其原理。

答：差动保护是一种常用的继电保护方式，它的原理是通过比较电流的差值来检测电力系统中的故障。

差动保护的基本原理是，通过在电力系统的两个相邻的位置上放置电流互感器，分别测量两个位置上的电流值，并将其进行比较。

如果两个位置上的电流值差异超过设定的阈值，就说明发生了故障，差动保护系统将会执行相应的保护动作。

5.什么是过电流保护？请简述其原理。

答：过电流保护是一种常用的继电保护方式，它的原理是通过检测电力系统中的电流是否超过设定的阈值来判断是否发生故障。

过电流保护的基本原理是，在电力系统的各个位置上放置电流互感器，测量电流的大小，并与设定值进行比较。

如果电流超过设定值，则说明发生了故障，过电流保护系统将会执行相应的保护动作。

6.什么是电压保护？请简述其原理。

答：电压保护是一种常用的继电保护方式，它的原理是通过检测电力系统中的电压是否超过或低于设定的阈值来判断是否发生故障。

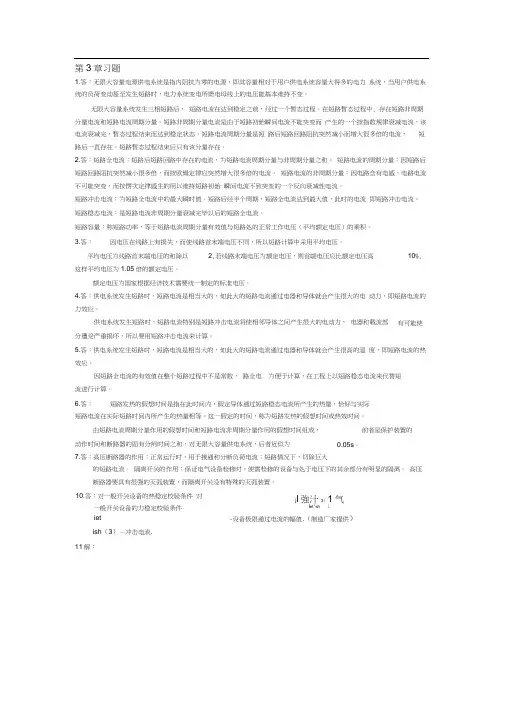

第3章习题1.答：无限大容量电源供电系统是指内阻抗为零的电源，即其容量相对于用户供电系统容量大得多的电力 系统，当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压能基本维持不变。

无限大容量系统发生三相短路后， 短路电流在达到稳定之前，经过一个暂态过程。

在短路暂态过程中, 存在短路非周期分量电流和短路电流周期分量。

短路非周期分量电流是由于短路初始瞬间电流不能突变而 产生的一个按指数规律衰减电流，该电流衰减完，暂态过程结束而达到稳定状态。

短路电流周期分量是短 路后短路回路阻抗突然减小而增大很多倍的电流， 短路后一直存在，短路暂态过程结束后只有该分量存在。

2.答：短路全电流：短路后短路回路中存在的电流，为短路电流周期分量与非周期分量之和。

短路电流的周期分量：因短路后短路回路阻抗突然减小很多倍，而按欧姆定律应突然增大很多倍的电流。

短路电流的非周期分量：因电路含有电感，电路电流不可能突变，而按愣次定律感生的用以维持短路初始 瞬间电流不致突变的一个反向衰减性电流。

短路冲击电流：为短路全电流中的最大瞬时值。

短路后经半个周期，短路全电流达到最大值，此时的电流 即短路冲击电流。

短路稳态电流：是短路电流非周期分量衰减完毕以后的短路全电流。

短路容量：称短路功率，等于短路电流周期分量有效值与短路处的正常工作电压（平均额定电压）的乘积。

3.答： 因电压在线路上有损失，而使线路首末端电压不同，所以短路计算中采用平均电压。

平均电压为线路首末端电压的和除以 2,若线路末端电压为额定电压，则首端电压应比额定电压高 10%,这样平均电压为1.05倍的额定电压。

额定电压为国家根据经济技术需要统一制定的标准电压。

4.答：供电系统发生短路时，短路电流是相当大的，如此大的短路电流通过电器和导体就会产生很大的电 动力，即短路电流的力效应。

供电系统发生短路时，短路电流特别是短路冲击电流将使相邻导体之间产生很大的电动力， 电器和载流部分遭受严重损坏，所以要用短路冲击电流来计算。

第二章 思考题参考答案1-7 综合用电负荷、供电负荷和发电负荷这三者的区别是什么？答：综合用电负荷：电力系统中工业、农业、邮电、交通、市政、商业以及城乡居民等用户所消耗功率的总和。

供电负荷：各发电厂提供给综合用电负荷和网络中损耗的功率之和。

发电负荷：系统中各发电厂的发电机为供电负荷和发电厂厂用电供电所发出的功率之和。

区别：发电负荷包括发电厂厂用电、网络中的功率损耗和综合用电负荷；供电负荷包括网络中的功率损耗和综合用电负荷，而不包括厂用电。

1-13 说明图1-27所示220kV 线路在空载时有无电流，以及送、受端电压是否相等。

图1-27 220k V 输电线答：空载时线路中有电流，受端电压高于送端电压。

线路的П型等值电路如图所示，U B图中，222y BB S P jQ S j U=+=∆=- 。

电压降落的纵分量2BBB X U P R Q X U U+∆==-，横分量2BBBR U P X Q R U U δ-==220kV 线路，X >>R ，则 U U δ∆>>，电压相量图如图所示：B可见B A U U >，即受端电压高于送端电压。

1-17 改变变压器分接头，其参数会发生变化吗？答：由于变压器低压侧只有一个接头，而高（中）压侧有多个分接头，因此，当改变变比，归算到低压侧的参数不变，而归算到高（中）压侧的参数将发生变化。

1-18 在升压和降压三相三绕组变压器中，哪一绕组的漏电抗很小，可视为零值？为什么？ 答：升压三绕组变压器低压绕组的漏抗很小，降压三绕组变压器中压绕组的漏抗很小。

三绕组变压器按三个绕组的排列方式分为升压结构和降压结构。

升压结构变压器的中压绕组最靠近铁芯，低压绕组居中，高压绕组在最外层；降压结构变压器的低压绕组最靠近铁芯，中压绕组居中，高压绕组在最外层。

以升压结构变压器为例，由于高、中压绕组相隔最远，二者间的漏抗最大，从而短路电压%)21(-k U 最大，而%)32(-k U 、%)13(-k U 较小，因此低压绕组的短路电压%)%%(21%)21()13()32(3----+=k k k k UUUU 最小，从而低压绕组的漏抗最小。

电力系统分析课后习题答案第一章电力系统概述和基本概念1－1 电力系统和电力网的定义是什么？答：通常将生产、变换、输送、分配电能的设备如发电机、变压器、输配电电力线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、继电保护、控制装置乃至能量管理系统所组成的统一整体，称为电力系统。

电力系统中，各种电压等级的输配电力线路及升降变压器所组成的部分称为电力网络。

1－2 电力系统接线图分为哪两种？有什么区别？答：地理接线图：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

地理接线图不能更加详细地反映电力系统各电气设备之间的连接关系。

电气接线图：电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路之间的电气接线。

电气接线图并不侧重反映系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

1－3 对电力系统运行的基本要求是什么？电能生产的基本特点是什么？答：对电力系统运行的基本要求是：（1）保证系统运行的安全可靠性（2）保证良好的电能质量（3）保证运行的经济性。

另外，环境保护问题日益受到人们的关注。

火力发电厂生产的各种污染物质，包括氧化硫、氧化氮、飞灰等排放量将受到严格限制，也将成为对电力系统运行的要求。

电能生产的特点是：（1）电能与国民经济各个部门、国防和日常生活之间的关系都很密切。

（2）电能不能大量储存。

（3）电力系统中的暂态过程十分迅速（4）对电能质量的要求比较严格。

1－4 电力系统的额定电压是如何确定的？系统元件的额定电压是多少？什么叫电力线路的平均额定电压？答：电力系统额定电压的确定，首先应从电力系统输送电能的经济性上考虑。

因为电力线路的三相输送功率S和线电压U、线电流I之间的关系为S＝sqrt(3)UI，当输送功率S一定时，输电电压U越高，则电流I越小，因此选用的导线截面积可相应减小，投资也就越小。

但电压U越高，对绝缘的要求越高，杆塔、变压器、断路器等的绝缘的投资也越大。

电力系统分析课后题答案【篇一：电力系统分析课后答案】线型号lgj-120,导线计算外径为15.2mm,三相导线水平排列,两相邻导线三相间的距离为4m,试计算该电力线路的参数,并作等效电路。

解: r1?r??s?31.5?km? ?0.262512015.2?7.6(mm) 2dm??5039.7(mm)dm5039.7?0.0157?0.1445lg?0.0157?0.423(?/km)r7.6?6?6?67.587.58b1??10??10?2.69?10?s?mlglg7.6rx1?0.1445lg g1?0.r1?r1l?0.2625?60?15.75(?)x1?x1l?0.423?60?25.38(?)则 b1?b1l?2.69?10b1?0.807?102g1?0.?4?6?60?1.614?10?4(s) (s)b1?1.805?102g1?0.?6(s/km)2-19.三相双绕组升压变压器的型号为sfl-40500/110,额定容量为40500kva,额定电压为121/10.5kv,pk?234.4kw,uk(%)?11,p0?93.6kw,i0(%)?2.315,求该变压器的参数,并作等值电路。

pkun2234.4?103?(10.5?103)2?2??1.57?10(?) 解:`rt?(40500?10)snun(%)un211?(10.5?103)2xt???0.3(?)3100sn100?40500?10p093.6?103gt?2??8.49?10?4(s)32(10.5?10)uni0(%)sn2.315?40500?103?3bt???8.5?10(s)232100?(10.5?10)100 un2-20.三相三绕组降压变压器的型号为 sfpsl-120000/220,额定容量为120000/120000/60000kva,额定电压为220/121/11kv,pk(1?2)?601kw,pk(1?3)?182.5kw,pk(2?3)?132.5kw,uk(1?2)(%)?14.85,uk(1?3)(%)?28.25,uk(2?3)(%)?7.96,p0?135kw,i0(%)?0.663,求该变压器的参数,并作等值电路。

习题和思考题3-1.什么叫短路？短路的类型有哪些？造成短路故障的原因有哪些？短路有哪些危害？短路电流计算的目的是什么？答：所谓短路，就是指供电系统中不等电位的导体在电气上被短接，如相与相之间、相与地之间的短接等。

其特征就是短接前后两点的电位差会发生显著的变化。

在三相供电系统中可能发生的主要短路类型有三相短路、两相短路、两相接地短路及单相接地短路。

三相短路称为对称短路，其余均称为不对称短路。

在供电系统实际运行中，发生单相接地短路的几率最大，发生三相对称短路的几率最小，但通常三相短路的短路电流最大，危害也最严重，所以短路电流计算的重点是三相短路电流计算。

供电系统发生短路的原因有：（1）电力系统中电气设备载流导体的绝缘损坏。

造成绝缘损坏的原因主要有设备长期运行绝缘自然老化、设备缺陷、设计安装有误、操作过电压以及绝缘受到机械损伤等。

（2）运行人员不遵守操作规程发生的误操作。

如带负荷拉、合隔离开关（内部仅有简单的灭弧装置或不含灭弧装置），检修后忘拆除地线合闸等；（3）自然灾害。

如雷电过电压击穿设备绝缘，大风、冰雪、地震造成线路倒杆以及鸟兽跨越在裸导体上引起短路等。

发生短路故障时，由于短路回路中的阻抗大大减小，短路电流与正常工作电流相比增加很大（通常是正常工作电流的十几倍到几十倍）。

同时，系统电压降低，离短路点越近电压降低越大，三相短路时，短路点的电压可能降低到零。

因此，短路将会造成严重危害。

（1）短路产生很大的热量，造成导体温度升高，将绝缘损坏；（2）短路产生巨大的电动力，使电气设备受到变形或机械损坏；（3）短路使系统电压严重降低，电器设备正常工作受到破坏,例如,异步电动机的转矩与外施电压的平方成正比，当电压降低时，其转矩降低使转速减慢，造成电动机过热而烧坏；（4）短路造成停电，给国民经济带来损失，给人民生活带来不便；（5）严重的短路影响电力系统运行稳定性，使并列的同步发电机失步，造成系统解列，甚至崩溃；（6）单相对地短路时，电流产生较强的不平衡磁场，对附近通信线路和弱电设备产生严重电磁干扰，影响其正常工作。

电力系统继电保护课后习题解析答案全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

电力系统控制及其自动化概论课后答案一、单选(共70题，其中1-60题，每题0.5分，60-70题，每题1分，共40分)1、电力设备的参数常用以（）为基准的标么值。

[单选题] *A、100MVA，平均额定电压B、1000MVA，平均额定电压C、三相额定容量，额定线电压(正确答案)D、三相额定容量，平均线电压2、当标幺值基准容量选取为100MVA时，220kV基准阻抗为（）Ω。

[单选题] *A、484(正确答案)B、529C、251D、2623、若取相电压基准值为额定相电压，则功率标么值等于（）。

[单选题] *A、线电压标么值B、线电压标么值的sqrt(3)倍C、电流标么值(正确答案)D、电流标么值的sqrt(3)倍4、若故障点综合零序阻抗小于正序阻抗，则各类接地故障中的零序电流分量以（）的为最大。

[单选题] *A、单相接地B、两相接地(正确答案)C、三相接地D、不确定5、两相金属性短路时，两故障相电压和非故障相电压相位关系是（）。

[单选题] *A、同相B、反相(正确答案)C、相垂直D、不确定6、两相金属性短路时，故障点非故障相电压（）。

[单选题] *A、升高B、降低C、是故障相电压的两倍(正确答案)D、不确定7、电力系统的静态稳定储备标准：正常运行方式下，对不同的电力系统，按功角判据计算的静态稳定储备系数（Kp％）应满足（），按无功电压判据计算的静态稳定储备系数（Kv％）满足（）。

[单选题] *A、10％～20％，10％～15％B、15％～20％，10％～20％C、15％～20％，10％～15％(正确答案)D、10％～20％，10％～20％8、电力系统的静稳定储备标准：在事故后运行方式和特殊运行方式下，Kp％（），Kv％（）。

[单选题] *A、不得低于8％，不得低于10％B、不得低于10％，不得低于8％(正确答案)C、不得低于10％，不得低于10％D、不得低于8％，不得低于8％9、暂态稳定是指电力系统受到大忧动后，（）。

第一章 1-2-1 对例1-2，取kV 1102=B U，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==3 2.62B I kA ===各元件的电抗标幺值分别为： 发电机：32.05.930305.1026.0221=⨯⨯=*x变压器1T ：121.05.3130110121105.02222=⨯⨯=*x输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器： 4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x电源电动势标幺值：16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，20.15B I kA ==kV U B 3.63=，3 2.75B I kA ==各元件电抗标幺值： 发电机：26.05.1030305.1026.0221=⨯⨯=*x变压器1T ： 2300.1050.131.5x *=⨯= 输电线路： 073.011530804.023=⨯⨯=*x变压器2T ： 4300.1050.2115x *=⨯=电抗器： 44.03.075.23.6605.05=⨯⨯=*x电缆线路：151.03.6305.208.026=⨯⨯=*x电源电动势标幺值：05.15.1011==*E习题2解：（1）准确计算：3(110)115B B U U kV ==322220115209.1121B B U U kV k ==⨯= 312122010.51159.1121242B B U U kV k k ==⨯⨯= 各段的电流基准值为：114.0B I kA ===20.6B I kA ===3 1.1B I kA === 各元件的电抗标幺值分别为： 发电机：21210.52200.300.292400.89.1x *=⨯⨯=变压器1T ：222210.52200.140.143009.1x *=⨯⨯=输电线路：322200.422300.49209.1x *=⨯⨯= 变压器2T ：24222202200.140.12280209.1x *=⨯⨯= (2) 近似算法：kV U B 5.101=，112.10B I kA ==2231B U kV =，20.55B I kA ==3121B U kV =，3 1.05B I kA ==各元件电抗标幺值： 发电机：12200.300.22240/0.8x *=⨯=变压器1T ： 22200.140.10300x *=⨯= 输电线路： 322200.422300.40231x *=⨯⨯= 变压器2T ：42200.140.11280x *=⨯=习题3要点：以下摘自《国家电网公司电力系统安全稳定计算规定》：2.4.1 暂态稳定是指电力系统受到大扰动后，各同步电机保持同步运行并过渡到新的或恢复到原来稳态运行方式的能力，通常指保持第一、第二摇摆不失步的功角稳定，是电力系统功角稳定的一种形式。
