砂浆立方体抗压强度实验

砂浆抗压强度试验简介砂浆抗压强度试验是一种常用的测试方法，用于评估砂浆的强度和质量。

该试验通过施加压力来测量砂浆在抗压力下的承载能力，以确定其性能和适用性。

本文将详细介绍砂浆抗压强度试验的原理、步骤和注意事项。

原理砂浆抗压强度试验基于材料的弹性和塑性变形特性，通过加载和监测试样在压力下的变形，来计算其抗压强度。

试样通常为规定尺寸的立方体或圆柱体，在压力作用下，通过测量试样的变形或断裂载荷，确定砂浆的抗压强度。

步骤1. 准备试样根据所需的砂浆类型和试验标准，制备适量的砂浆混合物。

混合物通常由水、水泥和沙子按一定配比混合而成。

将混合物填充到试模中，并用光滑的平板压实。

2. 保养试样在试样充分固化前，需要进行保养以确保砂浆获得最佳强度。

保养条件可能包括水浸养、湿浸养或环境控制。

根据试验标准和砂浆类型的要求，制定相应的保养计划。

3. 试验操作将试样取出后，使用合适的夹具放置在试验机的加载平台上。

试样的加载方向和观察通常是垂直向上的。

加载速率应符合试验标准的要求。

开始加载后，记录加载力和位移的变化。

4. 测试结果和数据处理根据试验中得到的加载力和位移数据，计算砂浆的抗压强度。

通常使用试验机的控制软件或数据采集系统来自动记录数据，并用计算机进行后续数据处理。

根据试验标准和需要，可以计算出弹性模量、应变率等其他参数。

5. 结果评估和报告根据试验结果，对砂浆的强度进行评估和比较。

根据试验需求，编写详细的试验报告，包括试验目的、试验方法、试样信息、试验结果和分析、结论等内容。

注意事项1. 实验环境控制试验室的温度和湿度可能对试验结果产生影响。

在进行试验前，应确保试验环境的稳定性，以减小环境因素对试验结果的影响。

2. 试样制备和保养试样的制备和保养过程应严格按照试验标准执行，以确保试样质量的一致性。

试样的固化时间和保养方式也应根据标准要求进行控制。

3. 试验机操作和校准试验机的操作应熟悉，并进行定期校准，以确保试验结果的准确性。

砂浆立方体抗压强度试验实施细则1．1试件的制作试模内一次注满砂浆，用捣棒均匀由外向里按螺旋方向插捣25次，为了防止低稠度砂浆插捣后，可能留下孔洞，允许用油灰刀沿模壁插数次，使砂浆高出试模顶面6～8mm；当砂浆表面开始出现麻斑状态时(约15～30min)将高出部分的砂浆沿试模顶面削去抹平。

1．2 试件的养护试件制作后应在20±5℃温度坏境下停置一昼夜(24±2h)，当气温较低时，可适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。

试件拆模后，应在标准养护条件下，继续养护至28d，热后进行试压；标准养护的条件是： (一)水泥混合砂浆应为温度20±3℃，相对湿度60～80%； (二)水泥砂浆和微沫砂浆应为温度20±3℃，相对湿度90％以上；(三)养护期间，试件彼此间隔不少于10mm。

注：当无标准养护条件时，可采用自然养护。

(一) 水泥混合砂浆应在正温度、相对湿度60～80%的条件下（如养护箱或不通风的室内）养护；（二）水泥砂浆和微沫砂浆应在正温度并保持试块表面湿润的状态下（如湿砂堆中）养护；（三）养护期间必须作好温度记录。

在有争议时，以标准养护条件为准。

1．3 试验程序试件从养护地点取出后，应尽快进行试验，以免试件内部的温湿度发生显著变化。

试验前先将试件擦拭干净，测量尺寸，并检查其外观。

试件尺寸测量精确至1mm ，并据此计算试件的承压面积。

如实测尺寸与公称尺寸之差不超过1mm ，可按公称尺寸进行计算。

将试件安放在试验机的下压板上(或下垫板上)，试件的承压面应与成型时的顶面垂直，试件中心应与试验机下压板(或下垫板)中心对准。

开动试验机，当上压板与试件(或上垫板)接近时，调整球座，使接触面均衡受压。

承压试验应连续而均匀地加荷，加荷速度应为每秒钟0.5～1.5kN(砂浆强度5MPa 及5MPa 以下时取下限为宜，砂浆强度5MPa 以上时，取上限为宜)，当试件接近破坏而开始迅速变形时，停止调整试验机油门，直至试件破坏，然后记录破坏荷载。

砂浆立方体抗压强度试验作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII砂浆立方体抗压强度试验作业指导书一、试验依据：采用标准：JGJ/T70-2009《建筑用砂基本性能试验方法标准》二、仪器设备：1、WA-100B型压力试验机，其性能应符合下列要求：①其精度为±1%；②试件破坏荷载应不小于压力机量程的20%，且不应大于全程量的80%；③应具有加荷指示装置或加荷速度控制装置，并应能均匀、连续地加荷。

三、试验步骤：1、试件规格：70.7mm×70.7mm×70.7mm。

1、将试件表面与上下承压板面擦干净。

2、将试件安放在试验机的下压板或垫板上，试件的承压面应与成型时的顶面垂直。

试件的中心应与试验机下压板中心对准，开动试验机，上压板与试件或钢垫板接近使接触均衡。

3、，加荷速度应为0.25—1.5Kn/s4、当试件接近破坏开始急剧变形时，应停止调整试验机油门，直至破坏，记录破坏荷载。

四、试验结果：1、立方体抗压强度应按下式计算Fmtuc=K×Nu/A；式中Fmtuc 表示砂浆立方体抗压强度（MPa）；Nu 表示立方体试件破坏荷载（N）A 表示试件承压面积（mm²）K 表示换算系数，取1.35 砂浆立方体抗压强度计算应精确至0.1MPa2、强度值的确定应符合下列规定：（1）应以三个试件测值的算术平均值作为该组试件的砂浆立方体抗压强度平均值，精确到0.1MPa；（2）当三个测值的最大值或最小值有一个与中间值的差值超过中间值的15%时，应把最大值及最小值一并舍去，取中间值作为该组试件的抗压强度值；（3）当两个值与中间值的差值超过中间值的15%时，该组试件结果为无效。

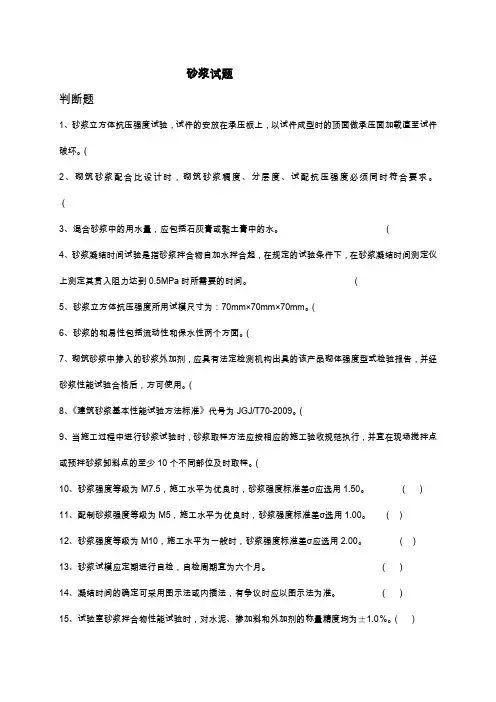

砂浆试题判断题1、砂浆立方体抗压强度试验，试件的安放在承压板上，以试件成型时的顶面做承压面加载直至试件破坏。

（2、砌筑砂浆配合比设计时，砌筑砂浆稠度、分层度、试配抗压强度必须同时符合要求。

（3、混合砂浆中的用水量，应包括石灰膏或黏土膏中的水。

（4、砂浆凝结时间试验是指砂浆拌合物自加水拌合起，在规定的试验条件下，在砂浆凝结时间测定仪上测定其贯入阻力达到0.5MPa时所需要的时间。

（5、砂浆立方体抗压强度所用试模尺寸为：70mm×70mm×70mm。

（6、砂浆的和易性包括流动性和保水性两个方面。

（7、砌筑砂浆中掺入的砂浆外加剂，应具有法定检测机构出具的该产品砌体强度型式检验报告，并经砂浆性能试验合格后，方可使用。

（8、《建筑砂浆基本性能试验方法标准》代号为JGJ/T70-2009。

（9、当施工过程中进行砂浆试验时，砂浆取样方法应按相应的施工验收规范执行，并宜在现场搅拌点或预拌砂浆卸料点的至少10个不同部位及时取样。

（10、砂浆强度等级为M7.5，施工水平为优良时，砂浆强度标准差σ应选用1.50。

（）11、配制砂浆强度等级为M5，施工水平为优良时，砂浆强度标准差σ选用1.00。

（）12、砂浆强度等级为M10，施工水平为一般时，砂浆强度标准差σ应选用2.00。

（）13、砂浆试模应定期进行自检，自检周期宜为六个月。

（）14、凝结时间的确定可采用图示法或内插法，有争议时应以图示法为准。

（）15、试验室砂浆拌合物性能试验时，对水泥、掺加料和外加剂的称量精度均为±1.0％。

（）16、砂浆立方体抗压强度换算系数K取值为1.35。

（）17、现行的《建筑砂浆基本性能试验方法标准》代号为JGJ 70-1990。

（）18、由水泥、粗骨料、和水配制而成的砂浆为水泥砂浆。

（）19、由水泥、细骨料、掺和料和水配制而成的砂浆为水泥混合砂浆。

（）20、对于湿土中的砖石基础一般采用水泥石灰砂浆。

（）21、立方体抗压强度试件每组应为6个。

砂浆立方体试件抗压强度检测记录表
姓名：
建筑试验评定表
试验内容：试验日期：姓名：
评分细则：
1、试验规范：按试验要求做得比较规范，步骤正确得24-30分，基本做到18-24分，做
得不好得18分以下。

试验文明：试验过程注意清洁对设备的爱护做到得8-10分，基本做到6-8分，做得不好得6分以下。

勤劳的蜜蜂有糖吃
2、
3、试验熟练：试验内容、步骤很熟练得16-20分，基本做到12-16分，做得不好得12
分以下。

4、填写清楚：试验报告没有涂改、字迹清楚酌情扣分。

5、填写规范：试验报告填写项目正确与否，酌情扣分。

6、结果正确：试验报告结果填定正确，评定正确与否酌情扣分。

砂浆抗压强度试验砂浆抗压强度试验是用于评估砂浆在受力时能承受多大压力的试验。

砂浆由水泥、砂子和水混合而成，是建筑业中常用的材料。

砂浆的抗压强度是衡量砂浆质量的重要指标之一，也是评估砂浆能否在工程中使用的重要标准。

砂浆抗压强度试验可以通过不同的方法进行。

其中最常用的方法是标准立方体压缩试验。

试验过程中，需要制作标准立方体砂浆试块，并在规定的时间内进行养护。

试验时，将试块放置在压力机上，逐渐施加压力，直到试块破裂。

通过测量试块破裂前所承受的最大压力，可以计算出砂浆的抗压强度。

除了标准立方体压缩试验外，还有钢管法、细管法、水压试验和振动法等方法。

这些方法的原理和步骤不同，但都可以用来评估砂浆的抗压强度。

砂浆抗压强度与砂浆的成分、配合比、水灰比、养护时间等因素密切相关。

不同的成分、配合比和水灰比会影响砂浆的强度。

较低的水灰比可以提高砂浆的强度，但如果水灰比过低，砂浆的可塑性和可加工性会降低，不利于现场施工。

养护时间越长，砂浆的抗压强度越高。

砂浆的抗压强度对建筑工程的质量和安全至关重要。

在施工过程中，需要根据设计要求制作砂浆，并进行抗压强度试验。

根据试验结果，调整砂浆的成分和配合比，以确保砂浆的强度符合设计要求。

同时，在施工中，需要进行养护，以提高砂浆的抗压强度。

如果砂浆抗压强度不足，可能会对建筑物的使用寿命和安全性产生潜在的威胁。

砂浆抗压强度试验是建筑工程中必不可少的一项试验。

通过试验，可以评估砂浆的抗压强度，为工程质量和安全提供保障。

在施工中，需要严格按照设计要求制作砂浆，并进行抗压强度试验和养护，以确保砂浆的质量和强度符合要求。

原《建筑砂浆基本性能试验方法》JGJ/70-90已废止，现建筑砂浆试块制作、检验应按《建筑砂浆基本性能试验方法》JGJ/T70-2009的规定执行，具体情况如下：一、《建筑砂浆基本性能试验方法》JGJ/T70-2009的施行日期为2009年6月1日。

二、本标准适用于以无机胶凝材料、细集料、掺合料为主要材料，用于工业与民用建筑物（构筑物）的砌筑、抹灰、地面工程及其他用途的建筑砂浆的基本性能试验。

三、立方体抗压强度试件制作和养护应按下列步骤进行。

1、采用立方体试件，每组试件3个。

2、试模：尺寸为70.7mm×70.7mm的带底试模，材质应具有足够的刚度并拆装方便。

试模的内表面应机械加工，其不平度应为每100mm 不超过0.05mm,组装后各相邻面的不垂直度不应超过±0.5°。

3、应用黄油等密封材料涂抹试模的外接缝，试模内涂刷薄层机油或脱模剂，将拌制好的砂浆一次装满砂浆试模，成型方法根据稠度而定。

当砂浆稠度大于50mm时，应采用人工插捣法，当砂浆稠度不大于50mm时，采用机械振动法；①采用人工插捣法时，用捣棒均匀由外向里按螺旋方向插捣25次，插捣过程中如砂浆沉落到低于试模口，应随时添加砂浆，用油灰刀沿模壁插数次，并用手将试模一边抬高5mm-10mm各振动5次，使砂浆高出试模顶面6-8mm。

②采用机械振动法时，将砂浆拌合物一次装满试模，放置在振动台上，振动时试模不得跳动，振5-10s或持续到表面出浆为止，不得过振。

振动过程中如沉入到低于试模口，应随时添加砂浆。

4、当砂浆表面水分稍干后，将高出部分的砂浆沿试模顶面削去并抹平。

5、试件制作后应在20±5℃温度环境下停置（24±2h），当气温较低时，可适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。

试件拆模后，应立即放入温度为（20±2）℃，相对湿度90%以上的标准养护室中养护。

，养护期间，试件彼此间隔不小于10mm，混合砂浆试件上面应覆盖以防有水滴在试件上。

砂浆立方体试块抗压强度试验报告摘要：本次试验旨在研究不同配制比例砂浆的抗压强度特性。

通过制备不同配比的砂浆试块，并进行抗压实验，得出了各组试样的抗压强度数据。

结果表明，砂浆配比中水灰比对其抗压强度有较大影响，适当控制水灰比可以显著提高砂浆的强度。

1.引言砂浆作为一种常见的建筑材料，其抗压强度是衡量其质量的重要指标之一、通过试验研究不同配比的砂浆的抗压强度特性，既可以为砂浆配比的选择提供参考，也可以为工程实践中的砂浆应用提供依据。

2.实验方法和原理2.1实验材料和设备本试验使用的主要材料包括水泥、砂子和水。

设备包括配料器、搅拌器、振动台和压力机等。

2.2实验步骤(1)配制砂浆试块：按照不同的配比比例将水泥、砂子和水按一定比例混合，并使用搅拌器搅拌，得到砂浆混合物。

(2)制作试块：将砂浆混合物倒入试块模具中，压实并震动，待试块表面平整。

(3)养护试块：将制作好的试块放入水槽中养护，保持一定的湿润度，以保证试块的养护质量。

(4)试验前处理：试验前将试块从水槽中取出，去除表面多余的水分，并对试块进行编号。

(5)抗压强度试验：将试块放入压力机中，逐渐增加压力，测定试块破坏的抗压强度。

3.实验结果和分析表1：不同配比砂浆的抗压强度数据试样编号，水泥(kg)，砂子(kg)，水(kg)，试块尺寸(mm)，抗压强度(MPa)-------，--------，-------，---------，-----------，-----------1，150，500，75，100×100×100，2.52，200，500，75，100×100×100，3.03，150，600，75，100×100×100，2.84，200，600，75，100×100×100，3.2...根据实验数据可以得出以下结论：根据试验数据分析，可以看出试样2的抗压强度要高于试样1，这是由于试样2中水泥用量相对较大，并且砂子用量相对稳定的结果；同样，试样4的抗压强度也要高于试样3，这是由于试样4中砂子用量相对较大的结果。

水硬水泥砂浆抗压强度的标准试验方法(采用2英寸或50毫米立方体试样)1本标准以固定编号C 109/C 109M刊发；紧随编号后的数字表示最初采用的年份，或是修订版的最后修订年份。

圆括号中的数字表示最新重新批准的年份。

上标(ε)表示自上一修订版或重新批准后的编辑性修改。

本标准已获得（美国）国防部批准使用。

1适用范围：1.1本试验方法介绍了采用2英寸或50毫米立方体试样确定水硬水泥砂浆抗压强度的方法。

注释1：C349试验方法中提供了有关于此确定方法的备选程序（不打算用于验收试验）。

1.2该试验方法中介绍了试验中所用的英寸-磅或国际单位制。

任一单位制中采用的数值均应分别被视为标准值。

本文中，国际单位制均显示于括号中。

每一种单位制中规定的数值与另一单位制并不完全对等；因此，每一种单位制均应单独使用。

如果两种单位制混用，则可能导致与规范不符。

1.3在获得国际单位制单位数值时，应采用国际单位制单位进行测量或根据其它单位制所作的测量值而进行适当转换。

在转换和舍入时，应按照IEEE/ASTM SI-10标准中关于用其它计量单位所做的测量中所规定的准则。

1.4本标准并非旨在解决所有与标准使用相关的安全问题（如有）。

本标准使用者有责任确立适用的安全和健康规范并在使用前评估其是否符合有关条例。

2参考文件：2.1美国材料与试验协会（ASTM）标准：C 230水硬水泥试验用流动台规范2 Specification for Flow Table for Use in Tests of Hydraulic CementC 305塑性稠度的水硬水泥泥浆和砂浆机械搅拌规程2 Practice for Mechanical Mixing of Hydraulic Cement Pastes and Mortars of Plastic ConsistencyC 349水硬水泥砂浆抗压强度的试验方法（使用棱柱体弯曲时破碎部分）2 Test Method for Compressive Strength of Hydraulic Cement Mortars (Using Portions of Prisms Broken in Flexure)C 511水硬水泥和混凝土试验用湿气箱、湿气室和贮水罐规范2 Specification for Moist Cabinets, Moist Rooms and Water Storage Tanks Used in the Testing of Hydraulic Cements and ConcretesC 670建筑材料试验方法的精度和偏差说明制备规程3 Practice for Preparing Precision and Bias Statements for Test Methods for Construction MaterialsC 778标准砂规范2 Specification for Standard SandC 1005水硬水泥物理试验用重量与称重设备规范2 Specification for Weights and Weighing Devices for Use in Physical Testing of Hydraulic CementsEEE/ASTM SI 10国际单位制（SI）使用标准：现代米制4 Standard for Use of the international1本试验方法归属于ASTM C-1水泥委员会管辖，由C01.27强度分委员会直接负责。

第七章立方体抗压强度试验第7.0.1条本方法适用于测定砂浆立方体的抗压强度。

第7.0.2条抗压强度试验所用设备应符合下列规定：一、试模为70.7mm×70.7mm×70.7mm立方体由铸铁或钢制成，应具有足够的刚度并拆装方便。

试模的内表面应机械加工，其不平度应为每100mm不超过0.05mm。

组装后各相邻面的不垂直度不应超过±0.50；二、捣棒：直径10mm，长350mm的钢棒，端部应磨圆；三、压力试验机：采用精度（示值的相对误差）不大于±2%的试验机，其量程应能使试件的预期破坏荷载值不小于全量程的20%，也不大于全量程的80%；四、垫板：试验机上、下压板及试件之间可垫以钢垫板，垫板的尺寸应大于试件的承压面，其不平度应为每100mm不超过0.02mm。

第7.0.3条立方体抗压强度试件的制作及养护应按下列步骤进行：一、制作砌筑砂浆试件时，将无底试模放在预先铺有吸水性较好的纸的普通粘土砖上（砖的吸水率不小于10%，含水率不大于20%），试模内壁事先涂刷薄层机油或脱模剂；二、放于砖上的湿纸，应为湿的新闻纸（或其它未粘过胶凝材料的纸），纸的大小要以能盖过砖的四边为准，砖的使用面要求平整，凡砖四个垂直面粘过水泥或其它胶结材料后，不允许再使用；三、向试模内一次注满砂浆，用捣棒均匀由外向里按螺旋方向插捣25次，为了防止低稠度砂浆插捣后，可能留下孔洞，允许用油灰刀沿模壁插数次，使砂浆高出试模顶面6~8mm；四、当砂浆表面开始出现麻斑状态时（约15~30min）将高出部分的砂浆沿试模顶面削去抹平；五、试件制作后应在20±5℃温度环境下停置一昼夜（20±2h），当气温较低时，可适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。

试件拆模后，应在标准养护条件下，继续养护至28d，然后进行试压；六、标准养护的条件是：（一）水泥混合砂浆应为温度20±3℃，相对湿度60~80%；（二）水泥砂浆和微沫砂浆应为温度20±3℃，相对湿度90%以上；（三）养护期间，试件彼此间隔不少于10mm。

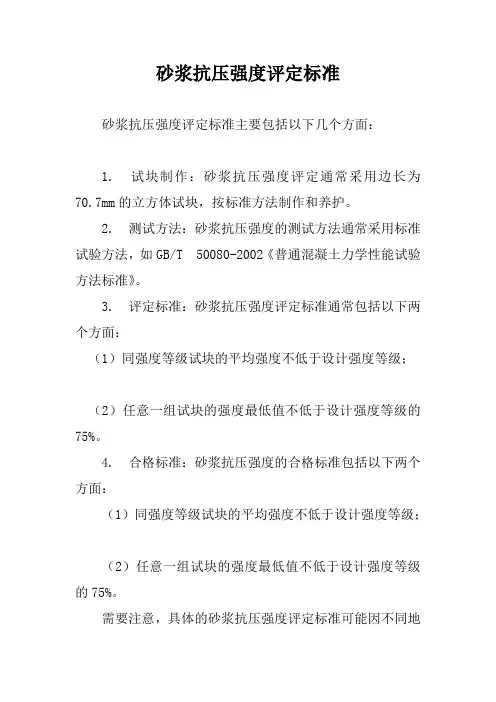

砂浆抗压强度评定标准
砂浆抗压强度评定标准主要包括以下几个方面：
1. 试块制作：砂浆抗压强度评定通常采用边长为70.7mm的立方体试块，按标准方法制作和养护。

2. 测试方法：砂浆抗压强度的测试方法通常采用标准试验方法，如GB/T 50080-2002《普通混凝土力学性能试验方法标准》。

3. 评定标准：砂浆抗压强度评定标准通常包括以下两个方面：
（1）同强度等级试块的平均强度不低于设计强度等级；
（2）任意一组试块的强度最低值不低于设计强度等级的75%。

4. 合格标准：砂浆抗压强度的合格标准包括以下两个方面：
（1）同强度等级试块的平均强度不低于设计强度等级；
（2）任意一组试块的强度最低值不低于设计强度等级的75%。

需要注意，具体的砂浆抗压强度评定标准可能因不同地
区、不同国家的法律法规、行业标准等因素而有所不同，具体可咨询当地相关部门或业内协会了解。

同时，在评定砂浆抗压强度时，还需要考虑其抗折强度、抗拉强度等其他力学性能指标。

砂浆立方体抗压强度标准试件尺寸砂浆立方体抗压强度标准试件尺寸是一种用于测试砂浆强度的试件尺寸。

砂浆是一种由水、骨料和粉状材料混合而成的固体材料。

它的强度是衡量其质量的重要标准之一，因此在砂浆生产和施工的各个阶段都需要进行严格的强度检验。

本文将详细介绍砂浆立方体抗压强度标准试件尺寸的相关信息。

砂浆立方体抗压强度标准试件尺寸的规定根据国家标准GB/T 17671-1999，砂浆立方体抗压强度标准试件尺寸的规定如下：边长为70.7mm，高度为60mm或50mm。

该标准采用的是立方体试件，是国际通用的砂浆强度测定试验方法之一。

为什么砂浆立方体抗压强度标准试件尺寸要这样设计？砂浆试块试验中抗压强度与试块尺寸有关，因此选择适宜的尺寸很重要。

建筑领域中常用的砂浆试块尺寸有三种：150×150×150mm立方体、70.7×70.7×70.7mm立方体和40×40×160mm柱形。

各个试块尺寸的应用范围不同，其中70.7mm立方体试块商用途最为广泛，适用于研究砂浆的力学性能和伸缩行为。

砂浆立方体试块的试验方法在根据标准制作出试块后，需要进行试验来测试其抗压强度。

这一测试通常被称为砂浆立方体试块试验，具体步骤如下：1.准备试样：按照标准要求制作适量的试样，进行精确称量并混合。

2.填充模具：用均匀的压实力填充模具中的试样。

3.抹平模具：用铁刀平整模具上端面的砂浆，并确保表面水平。

4.释放模具：将模具慢慢释放，让试块稳定在试验台上。

5.养护试块：将试块放在恒定的温湿度环境中养护。

6.试验强度：试块养护3天后在试验机中进行强度测试。

总的来说，砂浆立方体抗压强度标准试件尺寸是为了保证砂浆强度测定的精度和统计学意义而制定的。

只有遵守标准规定，才能提高砂浆生产和施工的质量以及可靠性。

m30砂浆立方体抗压强度标准值深度评估和撰写：m30砂浆立方体抗压强度标准值在建筑工程中，砂浆是一种重要的建筑材料，用于砌砖、粉刷和填缝等。

而砂浆的质量往往体现在其抗压强度上。

其中，m30砂浆是一种常见的类型，其抗压强度标准值作为评价其质量的重要指标。

本文将会对m30砂浆立方体抗压强度标准值进行深入探讨，并从不同角度进行全面评估和分析。

一、m30砂浆立方体抗压强度标准值的定义和意义1. m30砂浆的定义m30砂浆是指在标准条件下，其标准强度等级为30MPa的砂浆，其中"m"代表混凝土，"30"代表标准强度等级。

m30砂浆常用于要求抗压强度较高的场合，如地下室、地下车库等。

2. 抗压强度标准值的意义m30砂浆立方体抗压强度标准值是指在特定养护条件下，砂浆试件的抗压强度平均值。

它是评价砂浆质量的重要标志，直接关系到砂浆的使用寿命和承载能力。

只有通过对其标准值的检测和评估，才能确保砂浆的质量符合要求，从而保证建筑物的安全和稳定。

二、m30砂浆立方体抗压强度标准值的测试方法1. 试验材料和设备进行m30砂浆立方体抗压强度测试需要准备的材料和设备包括：水泥、砂子、水、试验用砂浆模具、平整器、水磨石等。

2. 试验步骤a. 配制试件首先按照配方要求，将水泥、砂子和水按一定比例混合搅拌，直至得到均匀的砂浆。

b. 浇筑和养护将混合好的砂浆倒入砂浆模具中，用平整器将砂浆压实，然后在标准养护条件下进行养护。

c. 试验养护结束后，将试件取出，进行抗压强度测试，记录测试值，并计算平均值。

三、m30砂浆立方体抗压强度标准值的评估1. 标准值的合格性评估按照国家标准和工程要求，对m30砂浆立方体抗压强度标准值进行评估，验证其是否符合工程建设的要求。

如果标准值高于指定数值，则说明砂浆质量合格；如果低于指定数值，则需要重新调整原材料比例，进行测试。

2. 抗压强度与工程质量的关系m30砂浆的抗压强度标准值直接关系到工程质量。

砂浆抗压强度检测规程（ISO9001-2015）一、原理：根据砂浆试块单位面积所承受破坏荷载（压力）既压强原理。

二、检测标准：JGJ–70-90建筑砂浆基本性能试验方法GB–50203-2002砌体工程施工及验收规范三、取样：1.建筑砂浆试验用料应根据不同要求，可从同一盘搅拌机或同一车运送的砂浆中取出；在实验试取样时，可从机械或人工拌合的砂浆中取出。

2.施工中取样应在使用地点的砂浆槽，砂浆运送车或搅拌机出料口，至少从三个不同部位集取，所取试样的数量应多于实验有用料的1-2倍。

四、试验设备、仪器及要求：1．仪器设备：液压式万能压力试验机----测试范围（0—40KN、0—100K0—200KN）分度值（40N、100N、200N）、稳压电源、计算机采集分析系统。

2．要求：压力试验机其测量精度（示值的相对误差）不大于±2%，其量程应能使试件的预期破坏荷载值全量程的不小于20%且不大于全量程的80%。

五、试块规格及养护：1.抗压强度试块符合70.7mm×70.7mm×70.7mm立方体。

2.试块在施工现场制作后应在20±5℃温度环境下停置一昼夜（24±2h），当气温较低时，可适当延长时间，但不应超过二昼夜，然后对试件进行编号并拆模，试件拆模后，应在标准养护条件下，继续养护至28d。

3.标准养护的条件是：①水泥混合砂浆应为温度20±3℃，相对湿度60-80%；②水泥砂浆和微沫砂浆应为温度20±3℃，相对湿度90%以上；③养护期间，试件彼此间隔不小于10mm。

六、试验步骤：1.试件从养护室取出后应及时进行试验，以免试块的温湿度发生显著的变化。

试验前先将试块檫试干净，测量尺寸，并检查其外观（裂纹、掉角）。

试件尺寸测量精确至1mm，并据此计算试件的承压面面积。

如实测尺寸与公称尺寸之差不超过1mm，可按公称尺寸进行计算。

2.NYL—2000A压力试验机开关接通（此时绿灯亮）。
