数控加工工艺课程作业

第一章第二章2.3什么叫基准？试述设计基准、定位基准、工序基准的概念，并举例说明。

基准是用来确定生产对象上几何要素之间的几何关系所依据的那些点、线或面。

从设计和工艺两方面看基准答：1.设计基准设计者在设计零件时，根据零件在装配结构中的装配关系以及零件本身结构要素之间的相互位置关系，确定标注尺寸（或角度）的起始位置。

这些尺寸（或角度）的起始位置称为设计基准。

简言之，设计图样上所采用的基准就是设计基准。

2．工艺基准零件在加工和装配过程中所采用的基准称为工艺基准。

工艺基准又可进一步分为：工序基准、定位基准、测量基准和装配基准。

（1）工序基准在工序图上用来确定本工序所加工表面加工后的尺寸、形状、位置的基准，称为工序基准。

（2）定位基准在加工时用于工件定位的基准，称为定位基准。

定位是指确定工件在机床或夹具中占有正确位置的过程。

定位基准是获得零件尺寸的直接基准，其还可以进一步分为：粗基准、精基准及辅助基准。

2.4何谓“六点定位原理”?“不完全定位”和“欠定位”是否均不能采用?为什么? 答：在OXYZ坐标系中，物体可以有沿X、Y、Z轴的移动及绕X、Y、Z轴的转动，共有六个独立的运动，即有六个自由度。

六点定位原理是采用六个按一定规则布置的约束点，限制工件的六个自由度，使工件实现完全定位。

有时需要限制的自由度少于六个，称为不完全定位。

采用不完全定位，（1）由于工件加工前的结构形状特点，无法也没有必要限制某些方面的不定度，（2）由于加工工序的加工精度要求，工件在定位时允许保留某些方面不定度不被限制。

按照加工要求应限制的自由度没有被限制的定位称为欠定位。

确定工件在夹具中的定位方案时，欠定位是决不允许发生的。

因为欠定位保证不了工件的加工要求。

2.5为什么说夹紧不等于定位？答：工件的某一自由度被限制，是指工件在这一方向上有确定的位置，并非指工件在受到使其脱离定位支承点的外力作用时不能运动，欲使其在外力作用下是不能运动，是夹紧的任务；反之，工件在外力作用下不能运动，即被夹紧，也并非说工件的所有自由度被限制了。

题目1.端铣时应根据（）选择铣刀的直径。

a. 侧吃刀量
b. 背吃刀量
c. 切削厚度
d. 切削宽度
【答案】：侧吃刀量
题目2.用立铣刀加工内轮廓时，铣刀半径应（）工件内轮廓最小曲率半径。

a. 小于或等于
b. 大于或等于
c. 与内轮廓曲率半径无关
d. 大于
【答案】：小于或等于
题目3.机械零件的真实大小是以图样上的（）为依据。

a. 比例
b. 技术要求
c. 公差范围
d. 尺寸数值
【答案】：尺寸数值
题目4.加工机座、箱体、支架等外形复杂的大型零件上直径较大的孔，特别是有位置精度要求的孔和孔系，应该采用（）。

a. 磨孔
b. 钻孔
c. 镗孔
d. 铰孔
【答案】：镗孔。

《数控加工工艺及编程》课程标准、授课计划+全套教案第一章：数控加工概述1.1 课程目标让学生了解数控加工的定义、特点和应用范围。

让学生掌握数控加工的基本原理和流程。

1.2 教学内容数控加工的定义和分类数控加工系统的组成和工作原理数控加工的特点和优势数控加工的应用领域1.3 教学方法讲授法：讲解数控加工的定义、特点和应用范围。

演示法：展示数控加工系统的组成和工作原理。

1.4 教学资源教材：《数控加工工艺及编程》课件：数控加工系统组成和工作原理的图片和动画1.5 教学评估课堂讨论：让学生分享对数控加工的认识和了解。

课后作业：要求学生总结数控加工的特点和优势。

第二章：数控加工工艺2.1 课程目标让学生了解数控加工工艺的定义和作用。

让学生掌握数控加工工艺的制定方法和步骤。

2.2 教学内容数控加工工艺的定义和作用数控加工工艺的制定方法和步骤数控加工工艺文件的编制和应用2.3 教学方法讲授法：讲解数控加工工艺的定义和作用。

实践法：引导学生参与数控加工工艺的制定和应用。

2.4 教学资源教材：《数控加工工艺及编程》课件：数控加工工艺制定方法和步骤的图片和动画实践项目：让学生参与实际数控加工工艺的制定和应用2.5 教学评估课堂讨论：让学生分享对数控加工工艺的理解和应用经验。

第三章：数控编程基础3.1 课程目标让学生了解数控编程的基本概念和规则。

让学生掌握数控编程的基本指令和语法。

3.2 教学内容数控编程的基本概念和规则数控编程的基本指令和语法数控编程的常用功能指令和编程技巧3.3 教学方法讲授法：讲解数控编程的基本概念和规则。

练习法：让学生进行数控编程的基本指令练习。

3.4 教学资源教材：《数控加工工艺及编程》课件：数控编程基本指令和语法的图片和动画编程练习题：提供给学生进行编程练习的题目3.5 教学评估课堂练习：要求学生完成数控编程的基本指令练习。

课后作业：要求学生编写简单的数控编程程序。

第四章：数控编程实例4.1 课程目标让学生了解数控编程实例的重要性和作用。

学号：姓名：班级：作业一数控铣削加‎工工艺习题‎一判断题1.在卧式铣床‎上加工表面‎有硬皮的毛‎坯零件时，应采用逆铣‎切削。

（）2.执行程序铣‎削工件前，宜依程序内‎容将刀具移‎至适当位置‎。

（）3.铣削速度＝π×铣刀直径×每分钟回转‎数。

（）4.较硬工件宜‎以低速铣削‎。

（）5.铣削中发生‎紧急状况时‎，必须先按紧‎急停止开关‎。

（）6.在可能情况‎下，铣削平面宜‎尽量采用较‎大直径铣刀‎。

（）7.T槽铣刀在‎铣削时，只有圆外围‎的刃口与工‎件接触。

（）8.铣刀材质一‎般常用高速‎钢或碳钢。

（）9.顺铣削是铣‎刀回转方向‎和工件移动‎方向相同。

（）10.切削液之主‎要目的为冷‎却与润滑。

（）11.精铣削时，在不考虑螺‎杆背隙情况‎下，顺铣削法较‎不易产生振‎动。

（）12.铣刀寿命与‎每刃进给量‎无关。

（）13.逆铣削法较‎易得到良好‎的加工表面‎。

（）14.铣刀的材质‎优劣是影响‎铣削效率的‎主要因素之‎一。

（）15.铣削中产生‎振动，其可能原因‎为虎钳或工‎件未固定好‎。

（）16.选用面铣刀‎的切削条件‎时，必须考虑工‎件的材质及‎硬度。

( ）17.欲得较佳的‎加工表面时‎，宜选用刃数‎多的铣刀。

（）18.铣削平面如‎有异常振动‎时，减少进给量‎可以改善。

（）19.粗铣一般采‎用逆铣削为‎佳。

（）20.铣床上钻小‎孔宜先钻中‎心孔为佳。

（）21.向下铣削亦‎称顺铣，是指铣刀的‎回转方向与‎床台移动方‎向相反。

（）22.在长方体工‎件上铣削Ｔ‎槽时，可用Ｔ槽铣‎刀直接铣切‎。

（）23.工作图注明‎25±0.02㎜之孔则钻头‎选用ψ25‎。

（）二填空题1.铣削过程中‎所选用的切‎削用量称为‎铣削用量，铣削用量包‎括铣削宽度‎、铣削深度、、进给量。

2.粗铣平面时‎，因加工表面‎质量不均，选择铣刀时‎直径要一些。

精铣时，铣刀直径要‎，最好能包容‎加工面宽度‎。

3.在数控铣床‎上加工整圆‎时，为避免工件‎表面产生刀‎痕，刀具从起始‎点沿圆弧表‎面的进入，进行圆弧铣‎削加工；整圆加工完‎毕退刀时，顺着圆弧表‎面的退出。

数控加工工艺大作业指导书一．大作业目的通过数控加工工艺大作业练习,使学生掌握零件的数控加工工艺的分析方法。

二．大作业内容1。

分析与制定轴类零件数控加工工艺。

2。

分析与制定型腔凸台零件数控加工工艺。

3.分析与制定升降台铣床的支承套零件数控加工工艺。

三．大作业完成步骤1。

零件图工艺分析；2.选择设备；3。

确定零件的定位基准和装夹方式；4。

确定加工顺序及进给路线;5。

刀具选择；6。

确定切削用量;7。

填写数控加工工艺文件。

四、进行数控加工工艺分析时需要考虑的因素1．数控加工工艺的基本特点数控机床加工工艺与普通机床加工工艺在原则上基本相同，但数控加工的整个过程是自动进行的，因而又有其特点。

1）数控加工的工序内容比普通机床的加工的工序内容复杂.这是因为数控机床价格昂贵，若只加工简单的工序，在经济上不合算，所以在数控机床上通常安排较复杂的工序，甚至是在通用机床上难以完成的那些工序。

2）数控机床加工程序的编制比普通机床工艺规程编制复杂.这是因为在普通机床的加工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题，在数控加工时,这一切都无例外地都变成了固定的程序内容，正由于这个特点，促使对加工程序的正确性和合理性要求极高，不能有丝毫的差错，否则加工不出合格的零件。

2．数控加工工艺分析的主要内容根据数控加工的实践，数控加工工艺主要包括以下方面：1）选择适合在数控机床上加工的零件和确定工序内容;2）零件图纸的数控工艺性分析；3)制订数控工艺路线，如工序划分、加工顺序的安排、基准选择、与非数控加工工艺的衔接等；4）数控工序的设计，如工步、刀具选择、夹具定位与安装、走刀路线确定、测量、切削用量的确定等；3．数控加工零件的合理选择在数控机床上加工零件时，一般有两种情况。

第一种情况：有零件图样和毛坯，要选择适合加工该零件的数控机床。

第二种情况:已经有了数控机床,要选择适合在该机床上加工的零件.无论哪种情况，考虑的主要因素主要有,毛坯的材料和类型、零件轮廓形状复杂程度、尺寸大小、加工精度、零件数量、热处理要求等.概括起来有三点，即零件技术要求能否保证，对提高生产率是否有利，经济上虽否合算。

第3章数控加工中工件的定位与装夹作业答案思考与练习题1、车削薄壁零件如何夹紧工件？答：轴向夹紧或增加夹紧力作用点面积。

2、确定工件在夹具中应限制自由度数目的依据是什么？答：根据工件加工精度要求。

3、试简述定位与夹紧之间的关系。

答：任务不同，定位使加工前工件在机床上占有正确的位置，而夹紧则使工件在加工过程中始终保持在原先确定的位置上。

两者相辅相成，缺一不可。

4、采用夹具装夹工件有何优点？答：a. 易于保证工件的加工精度。

b. 使用夹具可改变和扩大原机床的功能，实现“一机多用”。

c. 使用夹具后，不仅省去划线找正等辅助时间，而且有时还可采用高效率的多件、多位、机动夹紧装置，缩短辅助时间，从而大大提高劳动生产率。

d. 用夹具装夹工件方便、省力、安全。

e. 在批量生产中使用夹具时，由于劳动生产率的提高和允许使用技术等级较低的工人操作，故可明显地降低生产成本。

5、当基准重合原则和基准统一原则发生矛盾时，怎么解决？答：以保证工件加工精度为原则，若采用统一定位基准能够保证加工表面的尺寸精度，则应遵循基准统一原则；若不能保证尺寸精度，则应遵循基准重合原则，以免使工序尺寸的实际公差值减小，增加加工难度。

6、什么情况下才需要计算定位误差？答：用夹具装夹、调整法加工一批工件的条件下，基准不重合时，需要计算定位误差。

若采用试切法加工，不存在定位误差，因而也不需要计算定位误差。

7、如何理解定位面与定位基准的区别？答：工件在夹具中的位置是以其定位基面与定位元件的相互接触（配合）来确定的，工件以平面定位时，定位面就是定位基准；工件以内、外圆柱面定位时，定位面是内、外圆柱面，而定位基准则是中心线。

8、车床上装夹轴类零件时，如何找正？答：工件外圆上选择相距较远的两点，用百分表找正。

模拟自测题一、单项选择题1、过定位是指定位时，工件的同一（B）被多个定位元件重复限制的定位方式。

（A）平面（B）自由度（C）圆柱面（D）方向2、若工件采取一面两销定位，限制的自由度数目为（ A ）（A）六个（B）二个（C）三个（D）四个3、在磨一个轴套时，先以内孔为基准磨外圆，再以外圆为基准磨内孔，这是遵循（ D ）的原则。

《数控加工工艺与编程》习题集王燕编著沈阳航空航天大学北方科技学院第1章数控编程基础——习题一、解释下列名词术语：数控编程、手工编程、自动编程、机床坐标系、工件坐标系、机床原点、工件原点、机床参考点、基点、节点、CIMS、FMS、FA、CNC。

二、简答题1.数控机床有哪些主要特点？2.数控机床有那几部分组成？3.数控机床按运动控制方式的不同可分为哪几类？各有何特点？4.试述开环、闭环控制系统的主要区别和适用场合。

5.数控车削加工的主要对象有哪些？6.数控铣削加工的主要对象有哪些？7.加工中心的主要对象有哪些？8.简述零件的数控加工过程。

9.用直线段逼近非圆曲线时节点的计算常用有哪些方法，各有何特点？10.非圆曲线如图1所示，试根据等误差法进行非圆曲线逼近时的特点，在图上绘出相邻的三个节点，并写出节点坐标的计算步骤。

11.已知由三次样条函数Ｓ（x）描述的曲线轮廓上相邻二个节点Ｐ1、Ｐ2的坐标及其一阶导数，如图2所示。

（1）试用作图法画出两相切的两段圆弧圆弧（附简要作图步骤）。

（2）对两圆弧的公切点T的轨迹进行分析，并加以证明。

图1 等误差法求节点坐标图2 双圆弧法求节点坐标三、选择题（选择正确的答案，将相应的字母填入题内的括号中。

）1．车床的主运动是指( )。

A．车床进给箱的运动； B．车床尾架的运动；C．车床主轴的转动； D．车床电机的转动。

2．车床主运动的单位为( )。

A．mm／r； B．m/r; C．mm／min； D．r／min。

3．下列叙述中，除( )外，均适用数控车床进行加工。

A．轮廓形状复杂的轴类零件 B．精度要求高的盘套类零件C．各种螺旋回转类零件 D．多孔系的箱体类零件4．下列叙述中，( )是数控编程的基本步骤之一。

A．零件图设计 B．确定机床坐标系C．传输零件加工程序 D．分析图样、确定加工工艺过程5．进给率的单位有( )和( )两种。

A．mm/min，mm／r； B．mm／h，m／r；C．m／min，mm／min； D．mm／min，r／min。

数控加工工艺编程大作业一、判断题（题末括号内1为正确，0为错误）1. 用设计基准作为定位基准，可以避免基准不重合引起的误差。

（1）2. 开机后，只要机床运动，其运动位置即可由相对位置显示出来，并可随时清零。

（1）3. G72是复合型车削固定循的端面粗车循环，它的循环走刀是与X轴平行运动的，所以在设置P（NS）起点定位值时，必须是Z方向值。

（1）4. 加工程序中有某些重复出现的部分，可作为子程序、由主程序直接调用和多次重复调用。

（1）5. 加工工艺的主要内容有：a、制定工序、工步及走刀路线等加工方案b、确定切削用量（包括主轴转速S、进给速度F、吃刀量等）C、制定补偿方案。

（1）6. 在GSK980系统中，U、W数值代表绝对坐标的径向尺寸和长度方向尺寸数值。

（0）7. GSK980系统中G92 X（U）__Z（W）__F_：代表英制螺纹切削循环。

（0）8. 加工中心和数控车床因能自动换刀，在其加工程序中可以编入几把刀具，而数控铣床因不能自动换刀，其加工程序只能编入一把刀具。

（1）9. 数控机床上可用公制螺纹指令加工英制螺纹，也可用英制螺纹指令加工公制螺纹。

（0）10. 在同一个程序里，既可以用绝对值编程又可以用增量值编程。

（1）11. 参考点是机床上的一个固定点，与加工程序无关。

（1）12. 对于任何曲线，既可以按实际轮廓编程，应用刀具补偿加工出所需要的廓形，也可以按刀具中心轨道编程加工出所需要的廓形。

（1）13. 尺寸链封闭环的基本尺寸是其它各组成环基本尺寸的代数差。

（0）14. 所谓前刀面磨损就是形成月牙洼的磨损，一般在切削速度较高，切削厚度较大的情况下，加工塑性金属材料时引起的。

（1）15. 工件以其已加工平面，在夹具的四个支承块上定位，属于四点定位。

（0）16. 逆时针圆弧插补指令是G02。

（0）17. 车削脆性材料时，车刀应选择较大的前角。

（0）18. 伺服系统由伺服驱动和伺服执行两个部分组成。

2018年9月份考试数控加工工艺与编程第三次作业一、填空题（本大题共40分，共 10 小题，每小题 4 分）1. 控车床上加工工件时，工件原点一般设在主轴中心线与工件右端面（或左端面）的 ______ 处。

2. 加工中反复出现具有相同轨迹的走刀路线，如果相同轨迹的走刀路线出现在某个加工区域或在这个区域的各个层面上，采用子程序编写加工程序比较方便，在程序中常用 ______ 值确定切入深度。

3. 加工程序是数控系统的 ______ 软件。

4. 平面轮廓加工属于 ______ 加工方式。

5. 绘图式线切割自动编程系统程序一般都能输出 ______ 、 ______ 两种格式的加工代码6. 数控机床按控制系统功能特点分类分为： ______ 、 ______ 和 ______ 。

7. 程序结束用程序结束指令 ______ 或 ______ 作为整个程序结束的符号，来结束整个程序。

8. 线切割的ISO格式编程中，其插补加工指令的使用和其他数控机床的插补加工指令的主要区别在于 ______ 。

9. 圆弧插补程序段中必须包含圆弧插补的 ______ 、 ______ 的坐标值、圆弧的 ______ ，同时应包括圆弧插补所在平面。

10. 刀具长度补偿指令通常用在下刀及提刀的直线段程序 ______ 或 ______ 中，使用多把刀具时，通常是每一把刀具对应一个刀长补偿号，下刀时使用______ 或 ______ ，该刀具加工结束后提刀时使用 ______ 取消刀长补偿。

二、问答题（本大题共20分，共 4 小题，每小题 5 分）1. DK7625所表示的机床是？2. G54～G59如何修改？3. 数控加工工艺分析的主要内容有哪些？4. G27、G28、G29三个指令的编程格式、功能以及区别。

三、程序设计题（本大题共40分，共 4 小题，每小题 10 分）1. 试编写图所示零件数控加工车削程序（粗精加工）2. 用直径为20mm的立铣刀，加工如图所示零件。

目录1.零件图工艺分析2设备选择3确定零件的定位基准和装夹方式4确定加工顺序及进给路线5刀具的选择6确定切削用量7填写数控加工工艺文件轴类零件的数控加工工艺的编制及加工图1.零件图工艺分析零件车削工艺分析如图1-1所示，零件材料处理为：45钢，下面对该零件进行数控车削工艺分析。

零件如图：图1-1 零件图1．1数控加工工艺基本特点数控机床加工工艺与普通机床加工原则上基本相同，但数控机床是自动进行加工，因而有如下特点：①数控加工的工序内容比普通机床的加工内容复杂，加工的精度高，加工的表面质量高，加工的内容较丰富。

②数控机床加工程序的编制比普通机床工艺编制要复杂些。

这是因为数控机床加工存在对刀、换刀以及退刀等特点，这都无一例外的变成程序内容，正是由于这个特点，促使对加工程序正确性和合理性要求极高，不能有丝毫的差错。

否则加工不出合格的零件。

在编程前我们一定要对零件进行工艺分析，这是必不可少的一步，如图1-1我要对该零件进行精度分析，选择加工方法、拟定加工方案、选择合理的刀具、确定切削用量。

该零件由螺纹、圆柱、圆锥、圆弧等表面组成。

可控制球面形状精度、30°的锥度等要求。

经上面的分析，我可以采用以下工艺措施：（1）为便于装夹，为了保证工件的定位准确、稳定，夹紧方面可靠，支撑面积较大，零件的左端是最大直径圆柱ф85mm，中段的圆柱ф80mm。

右端是螺纹，应先装夹毛坯加工出左端圆弧及圆柱ф85mm、ф80mm调头装夹ф80mm的圆柱加工右端螺纹、圆柱及锥面，毛坯选ф85×350mm。

1.2设备选择根据该零件的外形是轴类零件，只有在数控车床上加工才能保证其加工的尺寸精度和表面质量。

我选择在本校的数控机床HNC-CK6140加工该零件。

1.3确定零件的定位基准和装夹方式1.3.1粗基准选择原则（1）为了保证不加工表面与加工表面之间的位置要求，应选不加工表面作粗基准。

（2）合理分配各加工表面的余量，应选择毛坯外圆作粗基准。

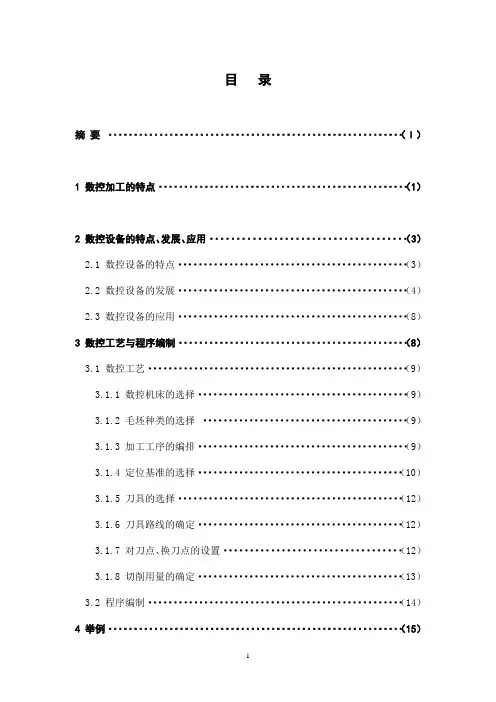

目录摘要 (Ⅰ)1 数控加工的特点 (1)2 数控设备的特点、发展、应用 (3)2.1 数控设备的特点 (3)2.2 数控设备的发展 (4)2.3 数控设备的应用 (8)3 数控工艺与程序编制 (8)3.1 数控工艺 (9)3.1.1 数控机床的选择 (9)3.1.2 毛坯种类的选择 (9)3.1.3 加工工序的编排 (9)3.1.4 定位基准的选择 (10)3.1.5 刀具的选择 (12)3.1.6 刀具路线的确定 (12)3.1.7 对刀点、换刀点的设置 (12)3.1.8 切削用量的确定 (13)3.2 程序编制 (14)4 举例 (15)4.1 零件图 (15)4.2 零件图分析 (16)4.3 机床的选择 (16)4.4 零件工艺分析 (16)4.5 数控编程 (17)5 总结 (18)参考文献 (20)摘要本文通过对数控机床程序的编写，数控机床的加工特点的描述。

机床时社会生产力发展水平的重要标志，随着社会生产和科学技术不断发展，人们对机械产品的生产效率越来越高。

同时，数控机床是一种自动化程度很高的机电一体化加工设备。

本文是以轴类零件的数控车削加工的，从零件图纸、工艺分析……到最后的程序编写，形象的介绍了数控机床的全过程，和数控机床相对于普通机床的优点。

关键词：数控机床、数控编程、工艺分析、机床选择、走刀路线、数控加工1 数控加工的特点数控加工的特点：数控机床是新型的自动化机床，它具有广泛通用性和很高的自动化程度。

数控机床是实现柔性自动化最重要的环节，是发展柔性生产的基础。

数控加工体现了体现了精度高、效率高，能适应多品种中小批量、形状复杂零件的加工等优点，在机械加工中得到了广泛的应用。

概括起来，数控加工有以下几方面的特点。

1、精度高、质量稳定数控机床是在数控加工程序控制下进行加工的，一般情况下加工过程不需要人工干预，这就避免了操作者认为产生的误差。

在设计制造数控机床是，采取了多种措施，使数控机床的机械部分达到了较高的精度和刚度。

数控加工工艺习题册第1章数控加工的切削本原一、单项选择题1、切削脆性金属材料时，材料的塑性特别小，在刀具前角较小、切削厚度较大的情况下，轻易产生〔D〕。

〔A〕带状切屑〔B〕挤裂切屑〔C〕单元切屑(D)崩碎切屑2、切削用量是指〔D〕。

〔A〕切削速度〔B〕进给量〔C〕切削深度〔D〕三者根基上3、切削用量选择的一般顺序是〔A〕。

〔A〕a p-f-v c〔B〕a p-v c-f〔C〕v c-f-a p〔D〕f-a p-v c4、确定外圆车刀主后刀面的空间位置的角度有〔C〕。

〔A〕γo 和αo〔B〕αo和Kr′〔C〕Kr和αo〔D〕λs和Kr′5、分析切削层变形规律时，通常把切削刃作用部位的金属划分为〔C〕变形区。

〔A〕二个〔B〕四个〔C〕三个〔D〕五个6、在切削平面内测量的车刀角度是〔D〕。

〔A〕前角〔B〕后角〔C〕楔角〔D〕刃倾角7、车削用量的选择缘故此是：粗车时，一般〔A〕，最后确定一个适合的切削速度v。

〔A〕应首先选择尽可能大的吃刀量ap，其次选择较大的进给量f；〔B〕应首先选择尽可能小的吃刀量ap，其次选择较大的进给量f；〔C〕应首先选择尽可能大的吃刀量ap，其次选择较小的进给量f；〔D〕应首先选择尽可能小的吃刀量ap，其次选择较小的进给量f。

8、车削时的切削热大局限由〔C〕传散出往。

〔A〕刀具〔B〕工件〔C〕切屑〔D〕空气9、切削用量三要素对刀具耐用度的碍事程度为〔C〕〔A〕背吃刀量最大，进给量次之，切削速度最小；〔B〕进给量最大，背吃刀量次之，切削速度最小；〔C〕切削速度最大，进给量次之，背吃刀量最小；〔D〕切削速度最大，背吃刀量次之，进给量最小；10、粗车细长轴外圆时，刀尖的安装位置应〔A〕，目的是增加阻尼作用。

〔A〕比轴中心稍高一些〔B〕与轴中心线等高〔C〕比轴中心略低一些〔D〕与轴中心线高度无关11、数控编程时，通常用F指令表示刀具与工件的相对运动速度，其大小为〔C〕。

〔A〕每转进给量f〔B〕每齿进给量f z〔C〕进给速度v f〔D〕线速度v c12、刀具几何角度中，碍事切屑流向的角度是〔B〕。

答*案+我*名*字一、单项选择题(共30 题、共60 分)1.辅助功能中与主轴有关的M指令是（）。

A、M06B、M09C、M08D、M052.M01的含义是（）。

A、程序停止B、选择停止C、程序结束D、程序开始3.数控机床最适合加工（）的零件。

A、生产批量大B、必须用特定的工艺装备协调加工C、形状复杂，用数学模型描述的复杂曲线或曲面轮廓，且加工精度要求高D、装夹困难或完全靠找正来保证加工精度4.通常数控系统除了直线插补外，还有（）。

A、正弦插补B、圆弧插补C、抛物线插补D、指数曲线插补5.G02 X20 Y20 R-10 F100；所加工的是一段（）。

A、整圆B、夹角〈=180°的圆弧C、180°〈夹角〈360°的圆弧D、半圆6.（）是用来指定机床的运动形式。

A、辅助功能B、准备功能C、刀具功能D、主轴功能7.刀具半径补偿左补偿指令为（）。

A、G40B、G42C、G41D、G498.（）是规定主轴的正传、停止、反转及冷却液的打开和关闭等。

A、辅助功能B、准备功能C、刀具功能D、主轴功能9.数控铣床的基本控制轴数是（）。

A、一轴B、二轴C、三轴D、四轴10.程序中有无小数点输入其含义是不同的，在G21指令下若机床的最小输入量是0.001毫米，X100中100表示的是（）数值。

A、100毫米B、0.01毫米C、10毫米D、0.1毫米11.程序段G17 G01 G41 X0 Y0 D01中的D01的含义是（）。

A、刀具编号B、刀具补偿偏置寄存器的编号C、直接指示刀具补偿的数值D、刀具前角的大小12.圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的（）。

A、起点坐标值B、终点坐标值C、圆心坐标相对于起点的值D、圆心坐标13.非模态M功能是指：（）。

A、该功能在被同组的另一个功能注销前一直有效的M功能B、只在书写了该代码的程序段落中有效的M功能C、在程序段编制的轴运动之前执行的M功能D、在程序段编制的轴运动之后执行的M功能14.下面（）为同组模态指令。

国开电大数控加工工艺第1次作业参考答案a.铸铁b.高温合金c.不锈钢d.铜合金答案】：高温合金题目14.在切削过程中，刀具的主偏角越小，切屑越（）。

a.粗糙b.薄c.长d.厚答案】：薄题目15.刀具的后角越大，切屑的形状越（）。

a.节状b.带状c.螺旋状d.粒状答案】：节状1.切削脆性金属材料时，由于材料的塑性很小，在刀具前角较小、切削厚度较大的情况下，容易产生崩碎切屑。

2.切削用量包括切削速度、进给量和切削深度。

3.在粗车细长轴外圆时，刀尖的安装位置应比轴中心稍高一些，以增加阻尼作用。

4.数控编程时，通常用F指令表示刀具与工件的相对运动速度，其大小为进给速度vf。

5.刀具几何角度中，影响切屑流向的角度是刃倾角。

6.切断、车端面时，刀尖的安装位置应与轴中心线等高，否则容易打刀。

7.带状切屑切削过程平稳，切削力波动小。

8.为提高切削刃强度和耐冲击能力，脆性刀具材料通常选用负前角。

9.切削刃形状复杂的刀具宜采用高速钢材料制造较合适。

10.用硬质合金铰刀铰削塑性金属材料时，由于工件弹性变形的影响，容易出现孔径收缩现象。

11.刀具切削部分材料的硬度要高于被加工材料的硬度，其常温硬度应在HRC60以上。

12.数控机床一般采用机夹可转位刀具，其特点包括刀片或刀具的耐用度及其经济寿命指标的合理化、刀片及刀柄高度的通用化、规则化、系列化，以及刀片和刀具几何参数和切削参数的规范化、典型化，但刀具要经常进行重新刃磨不是机夹可转位刀具的特点。

13.YG类硬质合金主要用于加工高温合金材料。

14.在切削过程中，刀具的主偏角越小，切屑越薄。

15.刀具的后角越大，切屑的形状越节状。

答案】：对a。

工具钢是一种常用的刀具材料，具有较高的硬度和耐磨性，适用于加工中等硬度的金属材料。

淬火钢则是经过淬火处理后的工具钢，具有更高的硬度和耐磨性，适用于加工硬度较高的金属材料。

b。

合金钢是一种含有多种合金元素的钢材，具有较高的强度、硬度和耐磨性，适用于加工高硬度的金属材料。

数控加工工艺与编程习题标准答案————————————————————————————————作者：————————————————————————————————日期：《数控加工工艺与编程》习题集王燕编著沈阳航空航天大学北方科技学院第1章数控编程基础——习题一、解释下列名词术语：数控编程、手工编程、自动编程、机床坐标系、工件坐标系、机床原点、工件原点、机床参考点、基点、节点、CIMS、FMS、FA、CNC。

二、简答题1.数控机床有哪些主要特点？2.数控机床有那几部分组成？3.数控机床按运动控制方式的不同可分为哪几类？各有何特点？4.试述开环、闭环控制系统的主要区别和适用场合。

5.数控车削加工的主要对象有哪些？6.数控铣削加工的主要对象有哪些？7.加工中心的主要对象有哪些？8.简述零件的数控加工过程。

9.用直线段逼近非圆曲线时节点的计算常用有哪些方法，各有何特点？10.非圆曲线如图1所示，试根据等误差法进行非圆曲线逼近时的特点，在图上绘出相邻的三个节点，并写出节点坐标的计算步骤。

11.已知由三次样条函数Ｓ（x）描述的曲线轮廓上相邻二个节点Ｐ1、Ｐ2的坐标及其一阶导数，如图2所示。

（1）试用作图法画出两相切的两段圆弧圆弧（附简要作图步骤）。

（2）对两圆弧的公切点T的轨迹进行分析，并加以证明。

图1 等误差法求节点坐标图2 双圆弧法求节点坐标三、选择题（选择正确的答案，将相应的字母填入题内的括号中。

）1．车床的主运动是指( )。

A．车床进给箱的运动； B．车床尾架的运动；C．车床主轴的转动； D．车床电机的转动。

2．车床主运动的单位为( )。

A．mm／r； B．m/r; C．mm／min； D．r／min。

3．下列叙述中，除( )外，均适用数控车床进行加工。

A．轮廓形状复杂的轴类零件 B．精度要求高的盘套类零件C．各种螺旋回转类零件 D．多孔系的箱体类零件4．下列叙述中，( )是数控编程的基本步骤之一。
