功率器件知识

功率器件金属体系是指在功率电子器件中使用的金属材料组成的体系。

功率电子器件通常用于控制和转换电力，因此需要具备较高的电流和功率承受能力。

常见的功率器件金属体系包括：
1. 硅（Silicon）：硅是最常用的半导体材料之一，在功率器件中广泛应用。

硅具有良好的导电性和耐热性，可用于制造功率二极管、绝缘栅双极型晶体管（IGBT）等器件。

2. 碳化硅（Silicon Carbide，SiC）：碳化硅是一种宽禁带半导体材料，具有较高的电热导率和击穿电场强度。

碳化硅器件可以实现更高的工作温度、更高的开关速度和更小的能量损耗，被广泛应用于高压、高频、高温和高功率的应用领域。

3. 氮化镓（Gallium Nitride，GaN）：氮化镓是一种宽禁带半导体材料，具有优异的高频特性和高温特性。

氮化镓器件具有较低的导通电阻和较高的开关速度，可用于制造高效率、高频率的功率变换器。

4. 铜（Copper）：铜是一种优良的导电材料，在功率器件中常用于制造导线、散热片等部件。

铜具有良好的导电性和导热性能，可以有效地传输和散发功率器件产生的热量。

这些金属体系在功率器件中扮演着重要的角色，不仅影响器件的性能和可靠性，还对功率电子系统的整体效能起到关键作用。

随着技术的不断进步，功率器件金属体系也在不断演进和改进，以满足不断提高的功率需求和性能要求。

1。

电工电子基础知识总结电工电子是一门关于电路的基础知识学科，涵盖了电路基本理论、电路元件、电工设备等方面的知识。

下面将对电工电子的基础知识进行总结。

一、电路基本理论1. 电流、电压和电阻：电流是电子在导体中的流动，单位为安培；电压是电流的推动力，单位为伏特；电阻是物质对电流的阻碍程度，单位为欧姆。

2. 电功和功率：电功是电流通过电路元件所做的功率，单位为焦耳；功率是单位时间内所做的电功，单位为瓦特。

3. 基尔霍夫定律：包括基尔霍夫电压定律和基尔霍夫电流定律，用于描述电流和电压在电路中的分布和变化。

4. 电路拓扑：描述电路中元件之间的连接关系，包括串联、并联和混联等形式。

二、电路元件1. 电源：提供电路运行所需的电能，常见的电源有直流电源和交流电源。

2. 电阻器：用于限制电流流动的元件，通常用于调节电路中的电阻值。

3. 电容器：由两个带电平板和介质组成，用于储存电荷和电能，在电路中具有存储和释放电荷的作用。

4. 电感器：由线圈组成，具有储存和释放磁能的作用，在电路中常用于滤波和产生电磁感应等。

5. 二极管：由P型和N型半导体组成，具有单向导电特性，常用于整流和开关等应用。

6. 晶体管：由三层半导体构成，具有放大和开关功能，是现代电子器件的核心元件。

三、电工设备1. 电机：将电能转换为机械能的设备，分为直流电机和交流电机，应用广泛于各种电动机械设备中。

2. 变压器：用于改变交流电压的设备，分为升压变压器和降压变压器，常用于电力传输和电子设备供电等领域。

3. 电力电子器件：包括开关电源、逆变器、整流器等，用于处理和控制电能的变换和传输。

4. 电工工具：包括电流表、电压表、万用表等，用于测量电流、电压和阻抗等参数。

四、常见电路1. 直流电路：电流方向恒定，电压稳定的电路，常用于电池供电等。

2. 交流电路：电流方向和电压频率变化的电路，常用于家庭电源和工业电网等。

3. 放大电路：利用晶体管等放大器件将小信号放大的电路，常用于音频放大器、功放等设备。

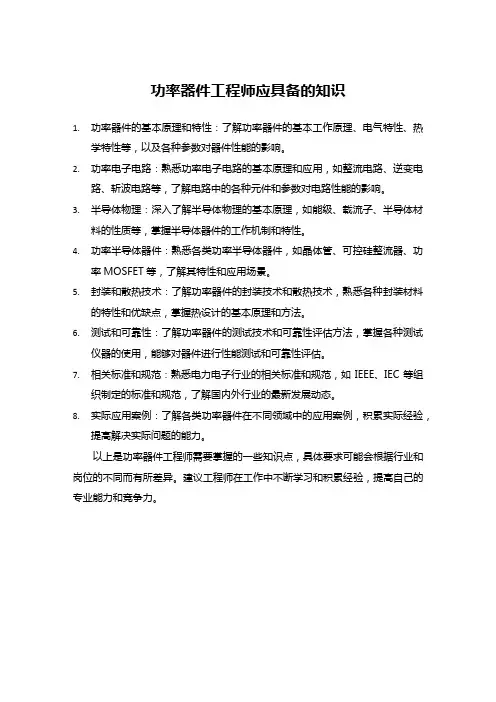

功率器件工程师应具备的知识
1.功率器件的基本原理和特性：了解功率器件的基本工作原理、电气特性、热
学特性等，以及各种参数对器件性能的影响。

2.功率电子电路：熟悉功率电子电路的基本原理和应用，如整流电路、逆变电
路、斩波电路等，了解电路中的各种元件和参数对电路性能的影响。

3.半导体物理：深入了解半导体物理的基本原理，如能级、载流子、半导体材
料的性质等，掌握半导体器件的工作机制和特性。

4.功率半导体器件：熟悉各类功率半导体器件，如晶体管、可控硅整流器、功
率MOSFET等，了解其特性和应用场景。

5.封装和散热技术：了解功率器件的封装技术和散热技术，熟悉各种封装材料
的特性和优缺点，掌握热设计的基本原理和方法。

6.测试和可靠性：了解功率器件的测试技术和可靠性评估方法，掌握各种测试
仪器的使用，能够对器件进行性能测试和可靠性评估。

7.相关标准和规范：熟悉电力电子行业的相关标准和规范，如IEEE、IEC等组
织制定的标准和规范，了解国内外行业的最新发展动态。

8.实际应用案例：了解各类功率器件在不同领域中的应用案例，积累实际经验，
提高解决实际问题的能力。

以上是功率器件工程师需要掌握的一些知识点，具体要求可能会根据行业和岗位的不同而有所差异。

建议工程师在工作中不断学习和积累经验，提高自己的专业能力和竞争力。

电子元件基础知识入门_电子元器件知识详解凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。

以下是由店铺整理关于电子元件基础知识入门的内容，希望大家喜欢!电子元件基础知识入门1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。

2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。

3 行线性线圈：用于和偏转线圈串联，调节行线性。

由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。

一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

电感线圈的用途不同，所需的电感量也不同。

例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。

对振荡线圈要求较高，为o.2-o.5%。

对耦合线圈和高频扼流圈要求较低，允许10—15%。

对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。

对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性;用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。

对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。

Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。

一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。

功率场效应晶体管(MOSFET)基本知识功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。

由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。

但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。

一、电力场效应管的结构和工作原理电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。

在电力电子装置中，主要应用N沟道增强型。

电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。

小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。

电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。

按垂直导电结构的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。

电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。

N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。

电气符号，如图1(b)所示。

电力场效应晶体管有3个端子：漏极D、源极S和栅极G。

当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。

如果在栅极和源极之间加一正向电压UGS，并且使UGS大于或等于管子的开启电压UT，则管子开通，在漏、源极间流过电流ID。

UGS超过UT越大，导电能力越强，漏极电流越大。

二、电力场效应管的静态特性和主要参数Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。

1、静态特性（1）输出特性输出特性即是漏极的伏安特性。

特性曲线，如图2(b)所示。

一、功率的定义及其计算公式1.功率是指单位时间内所做的功或所消耗的能量。

2.功率的计算公式为：功率=功/时间；功率=能量/时间。

3.单位国际制功率单位为瓦特（W），1瓦特等于1焦耳/秒。

二、电功率的概念及计算公式1.电功率是指电流通过电器件时所转换的能量或做的功。

2.电功率的计算公式为：电功率=电流*电压，即P=I*V。

3.单位国际制电功率单位为瓦特（W）。

三、电功率与电流、电压的关系1.电流越大，电功率越大，即功率与电流成正比。

2.电压越大，电功率越大，即功率与电压成正比。

四、家庭用电中的功率计算1.家庭中的电器设备通常标有功率（单位为瓦特），可以根据功率计算电流和电压。

2.计算电流的公式为：电流=功率/电压，即I=P/V。

3.计算电压的公式为：电压=功率/电流，即V=P/I。

五、电功率的变化与电器的工作状态1.电器的工作状态分为工作状态和断开状态。

2.在工作状态下，电器消耗电能，功率大于零。

3.在断开状态下，电器不消耗电能，功率为零。

六、耗电量的计算及其关系1.耗电量是指电器使用一段时间内所消耗的电能。

2.耗电量的计算公式为：耗电量=功率*时间，即E=P*t。

3.当电器的功率和使用时间一定时，耗电量与功率和时间成正比。

七、目前和未来的电力发展与应用1.目前，电力已经广泛应用于各个领域，包括家庭、工业、交通等。

2.随着科技的发展，电力的应用将更加广泛，例如电动汽车、太阳能发电等。

总结：电功率是物理学中的重要概念，它描述了电器在工作过程中所转换的能量或做的功。

电功率的计算公式为功率等于电流乘以电压，单位为瓦特。

电功率与电流、电压的关系为功率正比于电流和电压。

在家庭用电中，可以根据电器的功率计算电流和电压。

耗电量的计算公式为耗电量等于功率乘以时间，单位为焦耳。

电功率的应用与未来发展广泛，对社会的发展和生活带来了诸多便利。

高功率放大器(HPA)基础知识1、用途及特点在无线通信系统，高功放（HPA）是发信电路重要组成部份。

通常，它由多级放大器构成，其输出端是发射链路最高电平点，它经双工器与发射天线连接。

HPA在发信电路部位如图1所示。

高功放主要作用，是在发射频率上，将低电平信号放大到远距离传输所要求的高功率电平。

因频段、传输距离、天线增益、信号调制方式等因素，不同发射机HPA输出功率差异甚大。

在常用微波频段（800MHz~28GHz）可从几十瓦到几十毫瓦不等。

高功放电路特点：（1）在大容量（或多载波）数字通信系统，设计HPA电路尤其是末级电路，常发生大功率输出与线性要求之间矛盾。

经常采用三种解决办法* 采用平衡放大电路，其合成输出功率较单管增加一倍且保持单管线性。

在常用微波频段经常用下图所示正交混合电路（或3dB桥）实现功率合成。

* 采用预失真补偿电路，设计一个预失真网络使它产生的三阶互调与HPA三阶互调在输出合路器中相互抵消。

构成方式如下图所示，予失真补偿电路设计复杂、带宽窄，使用不普遍。

*在HPA前级设置自动电平控制（ALC）电路，通过末级输出耦合检波直流，控制PIN衰耗，保持输出功率恒定。

防止因前级输入电平过高因饱和失真。

该方法只能予防失真而不能改善失真，（注：ALC与大容量长距离数字微波采用的ATPC不同，前者是以保持发射机输出功率恒定，防止失真为目的，采用的是开环控制方式。

而自动发射功率控制（ATPC）是发射机功率受控于对端接收电平，当电波传播发生深度平衰落时，提高发射功率，最大可达到额定功率。

在正常传输时间里使发射功率小于额定功率10dB。

采用的是闭环控制方式。

是以减轻干扰、抗平衰落为目的。

）（2）HPA采用的大功率器件都呈现极低的输入、输出阻抗，其阻抗实部绝对值很小，都在1~3欧姆左右，而容抗和引线电感很大。

对这样的大功率器件进行输入、输出和级间匹配非常困难。

因单片微波集成电路（MMIC）技术的发展，许多厂家已制造出输入输出内匹配的大功率器件，大大地缓解设计难度。

《功率半导体器件基础》课程教学大纲课程编号：课程名称：功率半导体器件基础/ Fundamentals of Power Semiconductor Devices 课程总学时/学分：48/3.0（其中理论36学时，实验12学时）适用专业：电子科学与技术专业一、教学目的和任务功率半导体器件基础是电子科学与技术本科专业必修的一门专业核心课程。

功率半导体器件基础讲述功率半导体器件的原理、结构、特性和可靠性技术，在此基础上分析当前电力电子技术中使用的各种类型功率半导体器件，包括二极管、晶闸管、MOSFET、IGBT和功率集成器件，并包含了制造工艺、测试技术和损坏机理分析。

根据电子科学与技术本科专业的特点和应用需要，使学生对功率半导体器件的基础理论和最新发展有一个全面而系统的认识，并培养学生在工程实践中的应用能力，提高学生的创新能力。

二、教学基本要求通过对计算机控制技术课程的学习，要求学生：（1）了解如何使用和选择功率半导体，以及半导体和PN结的物理特性以及功率器件的工艺。

（2）熟悉功率器件的可靠性和封装，以及在电力电子系统中的应用。

（3）掌握pin二极管、双极型晶体管、晶闸管、MOS晶体管、IGBT的结构与功能模式及物理特性。

三、教学内容与学时分配第一章（知识领域1）：功率半导体器件概述（2学时）。

（1）知识点：装置、电力变流器和功率半导体器件；使用和选择功率半导体；功率半导体的应用。

（2）重点与难点：重点是装置、电力变流器和功率半导体器件；使用和选择功率半导体；功率半导体的应用。

第二章（知识领域2）：半导体的性质（2学时）。

（1）知识点：晶体结构；禁带和本征浓度；能带结构和载流子的粒子性质；掺杂的半导体；电流的输运；半导体器件的基本功式。

（2）难点与重点：重点是晶体结构、禁带和本征浓度和载流子的粒子性质第三章（知识领域3）：PN结（2学时）。

（1）知识点：热平衡状态下的PN结；PN结的I-V特性；PN结的阻断特性和击穿；发射区的注入效率；PN结的电容。

电功率总结知识点电功率是指电流通过电路时所消耗的电能与时间的比率，也就是单位时间内电能的消耗率。

电功率的大小直接影响到电路的性能和稳定性，因此了解电功率的基本知识是非常重要的。

一、电功率的定义和计算公式电功率的定义是单位时间内电能的消耗率，通常用符号P表示，单位是瓦特（W）。

电功率的计算公式是P=VI，即功率等于电压乘以电流。

如果电路中的元件是电阻，则可以用欧姆定律来计算功率，即P=I²R=V²/R。

二、有功功率和无功功率在交流电路中，电功率可以分为有功功率和无功功率两部分。

有功功率是指实际产生功率，可以用来做功，也是我们常说的功率。

无功功率是指电器件在交流电路中产生的补偿电能，不能用来做功，只是在电气系统中来回转换的能量。

三、功率因数功率因数是指交流电路中有功功率和视在功率的比值，用符号cosφ表示。

功率因数的大小反映了电路中有用功率和无用功率的比例，功率因数越大说明电路中无用功率越少，效率越高。

而功率因数越小说明电路中无用功率越多，效率越低。

四、电功率的影响因素电功率的大小受到多方面因素的影响，主要包括电压、电流、电阻、频率等。

在实际应用中，我们需要充分考虑这些因素，合理设计和运用电路，以提高电功率的利用率和效率。

五、电功率的测量和调节测量电功率的一般方法是使用功率表或电能表。

调节电功率的方法主要有改变电压、控制电流、改变电路结构等。

通过科学合理的手段，可以有效地提高电功率的利用率，减少能源的浪费，实现节能和环保的目标。

六、电功率的应用电功率在现代社会中有着广泛的应用，涉及到工业生产、交通运输、民用生活等各个方面。

熟练掌握电功率的相关知识，对于提高工作效率、保障生活安全和健康，具有重要的意义。

七、电功率的未来发展随着科学技术的不断发展和进步，电功率的领域也将会得到进一步的拓展和应用。

新能源技术的发展将会为电功率的利用带来更多的可能性，同时也需要我们不断深入研究和探索。

综上所述，电功率是电气工程中一个非常重要的参数，它反映了电路的能量转换率和效率。

功率器件芯片知识点总结一、功率器件芯片的基本概念1. 功率器件芯片的定义功率器件芯片是指用于控制和调节电能转换的半导体器件，其主要功能是将电能从一种形式转换为另一种形式，如将直流电转换为交流电、改变电压和频率等。

功率器件芯片通常能够承受较大的电流和电压，因此在电力电子应用中具有重要的地位。

2. 功率器件芯片的分类根据其工作原理和特性，功率器件芯片可以分为不同的类型，包括MOSFET、IGBT、二极管、晶闸管等。

每种器件都有其特定的优点和适用场景，如MOSFET具有高开关速度、低导通压降等特点，适用于高频开关电源；IGBT具有低开关损耗、高断路能力等优点，适用于大功率交流驱动；二极管具有低导通压降、快速恢复时间等特性，适用于整流和逆变应用等。

3. 功率器件芯片的应用领域功率器件芯片在各种领域中得到了广泛的应用，包括工业控制、交通运输、通信、医疗等。

在工业控制中，功率器件芯片常用于驱动电机、控制变频器等；在交通运输领域，功率器件芯片常用于高速铁路、电动汽车等系统的控制和转换；在通信领域，功率器件芯片常用于移动通信基站、通信网络设备等的功率放大和变换；在医疗领域，功率器件芯片常用于医用设备的电源转换和控制。

二、功率器件芯片的工作原理和特性1. MOSFET的工作原理和特性MOSFET（金属-氧化物-半导体场效应晶体管）是一种常用的功率器件芯片，其工作原理是利用栅极与源极之间的电场控制漏极和源极之间的电流。

当栅极施加一定的电压时，MOSFET的导通电阻会发生变化，从而实现对电流的控制。

MOSFET具有高开关速度、低导通压降等特点，适用于高频开关电源等场景。

2. IGBT的工作原理和特性IGBT（绝缘栅双极型晶体管）是另一种常用的功率器件芯片，其工作原理是结合了MOSFET和晶闸管的特点，具有高开关速度和低导通压降等优点，适用于大功率交流驱动等场景。

3. 二极管的工作原理和特性二极管是一种常用的功率器件芯片，其工作原理是利用PN结的正向和反向特性实现电流的整流和逆变。

电功率知识点总结大全电功率是指单位时间内电流流过的电功，是电能和时间的比值。

电功率的大小取决于电流的大小和电压的大小。

在电路中，电功率可以表示为P=VI，即电压乘以电流。

下面就电功率的相关知识点进行总结。

一、电功率的基本概念电功率是描述电路中能量转换效率的重要物理量，它表示单位时间内电能转换的速率。

电功率通常用符号P表示，单位是瓦特(W)。

1瓦特等于1焦耳/秒，也可以表示为1W=1J/s。

二、电功率的计算公式电功率可以通过电压和电流的乘积来计算。

在直流电路中，电功率可以表示为P=VI。

在交流电路中，电压和电流是按瞬时值变化的，因此电功率通常用时变函数表示：P(t)=v(t)i(t)。

在交流电路中，电压和电流的波形不同会导致电功率的实际效果也不同，这时需要考虑到功率因数的概念。

三、功率因数的概念功率因数是描述交流电路中有功功率与视在功率之间关系的物理量。

功率因数通常用符号cosφ表示。

功率因数是有关电流和电压相位差的概念，它可以表示为cosφ=P/S，其中P是有功功率，S是视在功率。

功率因数的大小决定了电路中的能量转换效率，功率因数越接近1，说明电路的能量转换效率越高。

四、功率的分类根据功率因数的大小，可以将功率分为有功功率和无功功率两类。

有功功率是实际用于能量转换的功率，可以做有用的功。

而无功功率是用于维持电路运行的功率，不做有用功。

有功功率通常用符号P表示，无功功率通常用符号Q表示。

五、功率的传输在电力系统中，功率传输是指发电厂产生的功率以电能形式传输到用户终端的过程。

功率传输通常通过输电线路进行，而输电线路的参数会影响功率的传输效率。

在输电线路中，存在着电阻、电感和电容等参数，这些参数的大小会影响功率的传输效率，造成电能的损耗。

六、功率的控制在电路中，功率的控制是为了保证电路稳定运行和节约能源。

功率的控制通常通过调整电压和电流来实现。

在工业领域，常常采用变压器、电容器和电阻等器件来进行功率的调节。

IGBT基础知识汇总1. IGBT是什么？IGBT，绝缘栅双极型晶体管，是由（BJT）双极型三极管和绝缘栅型场效应管（MOS）组成的复合全控型电压驱动式功率半导体器件, 兼有（MOSFET）金氧半场效晶体管的高输入阻抗和电力晶体管（GTR）的低导通压降两方面的优点。

GTR饱和压降低，载流密度大，但驱动电流较大；（因为Vbe=0.7V,而Ic可以很大（跟PN结材料和厚度有关））MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。

（因为MOS管有Rds，如果Ids比较大，就会导致Vds 很大）IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。

非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。

IGBT最主要的作用就是把高压直流变为交流，以及变频。

（所以用在电动车上比较多）2. IGBT的工作原理忽略复杂的半导体物理推导过程，下面是简化后的工作原理。

IGBT有N沟道型和P沟道型两种，主流的N沟道IGBT的电路图符号及其等效电路如下：所以整个过程就很简单：当栅极G为高电平时，NMOS导通，所以PNP的CE也导通，电流从CE流过。

当栅极G为低电平时，NMOS截止，所以PNP的CE截止，没有电流流过。

IGBT与MOSFET不同，内部没有寄生的反向二极管，因此在实际使用中(感性负载)需要搭配适当的快恢复二极管。

3. IGBT的优缺点优点：1、具有更高的电压和电流处理能力。

2、极高的输入阻抗。

3、可以使用非常低的电压切换非常高的电流。

4、电压控制装置，即它没有输入电流和低输入损耗。

5、栅极驱动电路简单且便宜，降低了栅极驱动的要求6、通过施加正电压可以很容易地打开它，通过施加零电压或稍微负电压可以很容易地关闭它。

7、具有非常低的导通电阻。

8、具有高电流密度，使其能够具有更小的芯片尺寸。

9、具有比 BJT 和 MOS 管更高的功率增益。

10、具有比 BJT 更高的开关速度。

电功率知识点电功率是电能转换为其他形式能量的速率，单位是瓦特（W）。

在电路中，电流通过电阻器件时会产生电功率，电功率的计算公式为P=UI，即功率等于电流乘以电压。

1. 电功率的定义：电功率是单位时间内电能的消耗或转换速率。

换句话说，功率表示电路中单位时间内消耗或产生的能量。

2. 功率的计算公式：功率可以通过电流乘以电压来计算，即P=UI。

其中，P表示功率，U表示电压，I表示电流。

如果电流和电压是直流电，则功率的计算非常简单。

但如果是交流电，则由于存在功率因数的概念，功率的计算会稍微复杂一些。

3. 功率的单位：功率的单位是瓦特（W）。

较小的功率单位有千瓦（kW）和毫瓦（mW），较大的功率单位有兆瓦（MW）和吉瓦（GW）。

4. 功率的应用：功率在电路中有很多实际应用。

例如，家庭用电中的电器功率可以帮助人们了解电器的能耗情况，从而合理使用电力资源。

此外，电力传输和发电领域也是功率应用的重要领域，通过计算发电厂和输电线路的功率，可以评估其能源利用效率和电网的稳定性。

5. 功率和能量的关系：功率和能量之间存在直接的关系，他们之间的关系可以用功率和时间的乘积来表示。

即，能量等于功率乘以时间（E=Pt）。

例如，一个耗电功率为1000W的电器在使用1小时后消耗的总能量为1000W * 1h = 1000Wh =1kWh。

6. 功率因数：功率因数是交流电路中一个重要的概念。

功率因数是有功功率与视在功率之比，它表示了负载对电网的有效利用程度。

功率因数的取值范围是-1到1之间。

当功率因数为1时，表示负载完全为电阻性负载，此时电能没有任何反向流动。

当功率因数小于1时，表示负载具有感性或容性成分，此时电能有一部分反向流动。

7. 有功功率和无功功率：在交流电路中，功率可以分为有功功率和无功功率两部分。

有功功率表示电能能够真正地转换为有用的能量，它产生真正的功率消耗。

无功功率则表示电能在负载中来回流动，不产生有用的功率。

有功功率和无功功率之和得到总功率，即P=√(P^2 + Q^2)，其中P表示有功功率，Q表示无功功率。

功率器件损耗计算在进行功率器件损耗计算时，需要考虑以下几个主要方面：1.集成电路：对于集成电路，损耗主要来自于内部晶体管的开关和传导损耗，以及电流通过它们时发生的漏电流散热损耗。

为了计算这些损耗，需要知道器件的开关速度、开关频率和电流负载等参数。

2.晶体管：对于晶体管，损耗主要来自于导通和截止过程中的能量耗散。

导通损耗由导通电压降和电流给出，截止损耗由输入和输出电容充放电时发生。

3.二极管：对于二极管，损耗主要包括正向电压降损耗和反向漏电流损耗。

正向电压降损耗由电流和电压给出，反向漏电流损耗由反向电压和反向电流给出。

4.功率模块：功率模块通常由多个功率器件组成，包括晶体管、二极管和其他被动元件。

在计算功率模块的损耗时，需要将各个器件的损耗相加。

在进行功率器件损耗计算时，需要使用适当的数学模型和公式。

以下是常用的一些方法和公式：1.线性电阻损耗计算：线性电阻损耗定义为电流通过电阻时产生的热量。

线性电阻损耗可以通过下式计算：P=I^2*R，其中P是功率损耗，I是电流，R是电阻。

2. 平方导通损耗计算：平方导通损耗定义为晶体管导通时电流和电压的乘积。

平方导通损耗可以通过下式计算：P = I^2 * Rds(on)，其中P是功率损耗，I是电流，Rds(on)是漏极-源极导通电阻。

3. 漏电流损耗计算：漏电流损耗定义为晶体管截止时漏极和源极之间的电压乘以反向漏电流。

漏电流损耗可以通过下式计算：P = Vds * Idss，其中P是功率损耗，Vds是漏极-源极电压，Idss是漏电流。

4.功率模块损耗计算：对于功率模块，可以通过将各个器件的损耗相加来计算总的功率损耗。

除了以上提到的计算方法和公式，还可以使用电路模拟软件进行功率器件损耗的模拟和计算。

这些软件可以提供更准确的结果，并且可以考虑更多的因素，如温度、材料特性等。

最后，功率器件损耗的计算对于设计和优化电路非常重要，可以帮助电路设计师确定器件的散热需求，评估电路的效能，并提高电路的可靠性。

常用功率器件MOSFET的基础知识介绍MOSFET，即金属-氧化物半导体场效应晶体管，是一种常用的功率器件。

它广泛应用于电子系统、电源和各种电路中，用于控制、放大和开关电信号。

下面是关于MOSFET基础知识的介绍。

MOSFET由金属-氧化物-半导体结构组成。

它具有三个电极：栅极(Gate)，源极(Source)和漏极(Drain)。

通过调节栅极上的电压，可以控制MOSFET的导通和截止。

MOSFET的工作原理是基于半导体中的场效应，利用电场控制电荷的通道。

MOSFET可以分为两种类型：N型MOSFET和P型MOSFET。

N型MOSFET 中，半导体材料的主要载流子是电子，而P型MOSFET中，主要载流子是空穴。

根据不同的应用需求，可以选择适合的MOSFET类型。

MOSFET的导通电压和电流特性由其栅极和漏极电压之间的关系决定。

当栅极和源极之间的电压增加到一定值时，形成了一个电子通道，电流可以通过MOSFET流动。

而当电压低于这个值时，通道将关闭，电流无法通过。

MOSFET的主要优点之一是高输入电阻。

由于栅极到绝缘层的电容很小，栅极输入信号的功耗很小。

另一个优点是低开关功耗。

与双极晶体管相比，MOSFET的开关速度更快，而且在关闭状态下消耗的功率更小。

MOSFET还有很多其他特性，如低电压操作、低噪声、高温操作能力等。

这些特性使得MOSFET在各种应用中具有广泛的用途。

在电子系统中，MOSFET可用作放大器、开关和电压控制器。

在放大器中，MOSFET可以增加电流的幅度和功率。

在开关电路中，MOSFET可用于控制电路的通断。

在电源中，MOSFET常用于稳压器和逆变器中。

为了保护MOSFET免受电压和电流的损坏，可以使用限流电阻、热敏电阻和电压变压器等保护电路。

此外，正确选择适合的散热器也是保证MOSFET稳定运行的关键。

总结起来，MOSFET是一种常用的功率器件，具有高输入电阻、低开关功耗和其他一些优点。

常用功率器件MOSFET的基础知识介绍我们都懂得如何利用来实现开关，但是，我们只能对其举行开关操作，而不能逐渐控制信号流。

此外，二极管作为开关取决于信号流的方向；我们不能对其编程以通过或屏蔽一个信号。

对于诸如“流控制”或可编程开关之类的应用，我们需要一种三端器件和双极型。

我们都听说过Bardeen & Brattain,是他们偶然之间发明白三极管，就像许多其它宏大的发觉一样。

结构上，它由两个背靠背的坚固现（这不是一笔大交易，早在Bardeen 之前，我们可能就是采纳相同的结构实现了共阴极），但是，在功能上它是彻低不同的器件，就像一个控制放射极流淌的“龙头”-操作龙头的“手”就是基极电流。

双极型三极管因此就是电流受控的器件。

场效应三极管（FET）尽管结构上不同，但是，提供相同的“龙头”功能。

差异在于：FET是受控器件；你不需要基极电流，而是要用电压实施电流控制。

双极型三极管出生于1947年，不久之后一对杰出的父子Shockley和Pearson就发明白（起码是概念）FET.为了与较早浮现的双极型“孪生兄弟”相区分，FET的三个电极分离被称为漏极、栅极和源极，对应的三极管的三个电极分离是集电极、基极和放射极。

FET 有两个主要变种，它们针对不同类型的应用做了最优化。

JFET（结型FET）被用于小信号处理，而（金属氧化物FET）主要被用于线性或应用。

他们为什么要发明功率MOSFET?当把双极型三极管根据比例提高到功率应用的时候，它显露出一些恼人的局限性。

的确，你仍然可以在洗衣机、空调机和电冰箱中找到它们的踪影，但是，对我们这些能够忍受一定程度的家用电器低效能的普通消费者来说，这些应用都是低功率应用。

在一些UPS、电机控制或焊接中仍然采纳双极型三极管，但是，它们的用途事实上被限制到小于10KHz的应用，并且在整体效率成为关键参数的技术前沿应用中，它们正加速退出。

第1页共4页。

sic功率器件测试基础知识概述SiC（碳化硅）功率器件是一种新型的半导体器件，具有高温、高电压、高频率等优点，在电力电子和新能源领域有着广泛的应用。

为了保证SiC功率器件的质量和性能，需要进行严格的测试。

本文将介绍SiC功率器件测试的基础知识。

一、静态电特性测试1. 简介静态电特性测试用于测量SiC功率器件在不同电压和电流下的电性能参数，包括导通电阻、反向漏电流和击穿电压等。

这些参数对于评估器件的导通和截止能力非常重要。

2. 导通电阻测试导通电阻是指器件在导通状态下的电阻大小。

导通电阻的测量可以通过电流-电压（I-V）特性曲线来得到，通常使用四探针法进行测量。

四探针法能够消除接触电阻的影响，提高测量的准确性。

3. 反向漏电流测试反向漏电流是指器件在反向电压下的漏电流大小。

反向漏电流的测量常常使用直流电压源和电流放大器进行，通过改变电压并测量漏电流来得到漏电流-电压（I-V）特性曲线。

4. 击穿电压测试击穿电压是指器件在反向电压作用下，电流突然增加并达到额定值时的电压。

击穿电压测试通常使用高压电源和电流放大器进行，通过逐渐增加电压并测量电流来得到击穿电压。

二、动态电特性测试1. 简介动态电特性测试用于测量SiC功率器件在开关过程中的性能参数，包括开启速度、关断速度和开启损耗等。

这些参数对于评估器件的开关能力和能效非常重要。

2. 开启速度测试开启速度是指器件从关断状态到导通状态的时间。

开启速度的测试可以通过测量开启电流上升时间和开启电压下降时间来得到。

常用的测试方法包括脉冲测试和斜坡测试。

3. 关断速度测试关断速度是指器件从导通状态到关断状态的时间。

关断速度的测试可以通过测量关断电流下降时间和关断电压上升时间来得到。

常用的测试方法同样包括脉冲测试和斜坡测试。

4. 开启损耗测试开启损耗是指器件在开启过程中所消耗的功率。

开启损耗的测试可以通过测量开启电流和开启电压来计算得到。

开启损耗是评估器件能效的重要指标。
