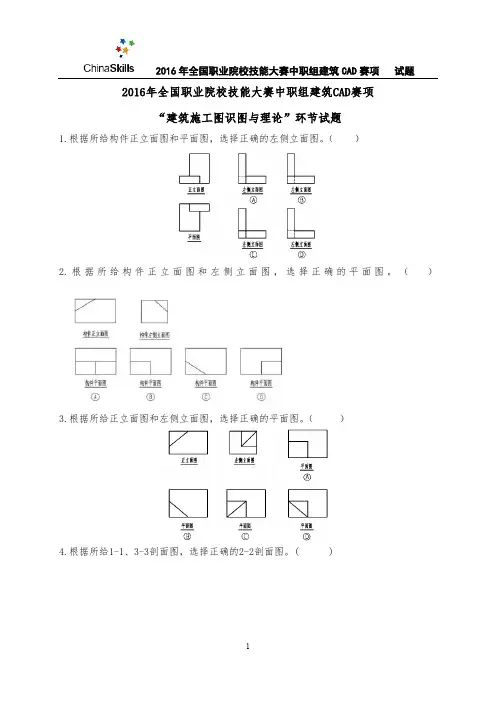

2016年全国职业院校技能大赛中职组建筑CAD赛项
“建筑施工图识图与理论”环节试题
1.根据所给构件正立面图和平面图，选择正确的左侧立面图。（）
2.根据所给构件正立面图和左侧立面图，选择正确的平面图。（）
3.根据所给正立面图和左侧立面图，选择正确的平面图。（）
4.根据所给1-1、3-3剖面图，选择正确的2-2剖面图。( )
5.已知构件平面图与正立面图，请选择正确的1-1剖面图。（）
6.已知某构件的正立面图和左侧立面图，请选择正确的平面镜像图。（）
7.下图为工字钢的移出断面图，表达正确的是（）。
8.以下哪个符号为室外总平面图的标高符号？（）
9.请选择关于散水构造详图说法正确的一项。（）
A.建施2中的9号详图
B.建施9中的2号详图
C.建施1中的9号详图
D.建施9中的1号详图
10.图示为石材幕墙干挂龙骨的断面，请选择石材、角钢、柱子材料图例表示均正确的选项。（）
11.图中混凝土基础刚性角都满足要求，但截面形式不合理的是（）。
12.图中地下室卷材防水构造正确的选项是（）。
13.以下明沟构造表达有误的是（）。
14.水平防潮层作法不正确的是（）。
15. 下图中板厚为( )。
16. 图示木地面的构造方式为（）。
A．空铺式 B．实铺式 C．粘贴式 D．拼装式17. 图示中热力管道处理错误的是（）。
18. 图中梯段净高表达正确的是（）。
19. 下图为某建筑二层安全疏散楼梯平面图，其安全疏散设计合理的是（）。。
20. 已知楼梯平面图，请选择楼梯剖面图B-B正确的一项。（）
21.图中开向公共走道的窗，其标高设计合理的一项是（）。
22.下列选项中门的开启方式合理的选项是（）。
23.下列屋顶坡度表示方法不正确的是（）。
24.屋面卷材铺贴方向合理的是（）。
A.①③
B.①④
C.②③
D.①③④
25. 下列房屋选址合理的是（）。
26．一刚性基础，墙宽240㎜，基础高600㎜，刚性角控制在1:1.5，则该基础宽度为（）。
A．2040㎜ B．1800㎜ C． 1040㎜ D． 800㎜.
27. 当地基条件较好，基础埋置深度较浅，且为砖混结构的建筑的基础多采用（）。
A．独立基础 B．条形基础 C．片筏基础 D．箱形基础
28. 柔性基础与刚性基础受力的主要区别是（）。
A．刚性基础比柔性基础能承受更大的荷载
B．柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力
C．柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力
D．刚性基础比柔性基础能承受更大的拉力
29. 为保证建筑的室内使用要求，不同类型的建筑具有相应的噪声控制标准，墙体主要隔离由空气直接传播的噪声。控制噪声，对墙体一般采取以下措施，其中哪一项有误?（）
A. 加强墙体的密缝处理；
B. 在可能的情况下，利用垂直绿化降噪；
C. 尽量采用疏松多孔质轻的材料，避免噪声穿透墙体及墙体振动；
D. 采用有空气间层或多孔性材料的夹层墙，提高墙体的减振和吸音能力。
30. 墙身水平防潮层的作用主要是（）。
A．阻隔毛细水 B．阻隔地下水
C．防止基础受潮破坏 D．防止墙面结露
31. 墙体的稳定性与墙的（）有关。
A．长度．材料强度B．高度．长度和宽度
C．材料强度．高度D．材料强度
32.钢筋混凝土过梁在洞口两侧伸入墙内的长度，应不小于（）。
A. 240mm
B. 200mm
C. 180mm
D. 120mm
33. 底层地面的基本构造层次为面层、垫层和( )。
A. 滤水层
B.楼板
C.地基
D.基础
34. 以下哪一种楼板属于装配整体式楼板？（）
A．预制薄板叠合楼板 B. 槽形板 C .井格式楼板 D .木楼板35. 吊顶的吊筋是连接（）的承重构件。
A．次搁栅和结构层
B．主搁栅与次搁栅
C．主搁栅和结构层
D．次搁栅与面层
36. 板在排列时受到板宽规格的限制，常出现较大的剩余板缝，当缝宽大于200mm时，可采用（）处理方法。
A．重新选板 B．在墙体中加钢筋网片再灌细石混凝土
C．沿墙挑砖或挑梁填缝 D．调整板缝宽度
37. 楼梯梯段宽度大于（）时，需要在梯段的中间增加中间扶手。
A． 2.80m B．2.00m C． 1.80m D．1.50m 38. 商场公用楼梯踏步h×b宜采用（）。
A．150 mm×260 mm B．145 mm× 270mm
C．145 mm×300 mm D．175 mm×300 mm
39. 楼梯栏杆的高度一般为（）。
A. 1100mm
B. 1050mm
C. 1000mm
D. 900mm
40. 楼梯栏杆的高度是指（）。
A．楼梯踏步中点到扶手高度
B．楼梯踏步任意点到扶手高度
C．楼梯踏步前缘到扶手高度
D．楼梯踏步1/3处到扶手高度
41. 关于楼梯设计要求，下列叙述正确的一项是。（）
A、建筑设计中楼梯宽度与建筑防火的要求无关；
B、一般情况下公共建筑至少应设置两部疏散楼梯；
C、梯段宽度通常不小于1500mm；
D、平台宽度不得超过梯段宽度。
42. 四层以上耐火等级为三级的建筑，过道宽按（）设置。
A. 1.5米/100人
B. 1.25米/100人
C. 1米/100人
D. 0.8米/100人
43.铝合金门窗中的90系列是指（）。
A.20世纪90年代标准
B. 洞口尺寸900mm
C.框宽（厚）90mm
D.型材薄壁厚9mm
44.在门框尺寸相同的情况下，下列门类型中通行能力最强的是（）。
A. 旋转门
B.平开门
C.推拉门
D.弹簧门
45.刚性防水屋面在施工完成后出现裂缝和漏水，最常见的原因是屋面层在室内外、早晚、冬夏，包括太阳辐射所引起的胀缩、移位、起挠和变形。为了适应防水层的变形，常采用的处理方法中不包括以下哪一项（）。
A.在细石混凝土防水层内配置钢筋
B.屋顶增设保温层
C.屋面设置分仓缝
D.在刚性防水层与结构层之间增设隔离层
46.屋顶应具有良好的围护作用，并具有防水、保温、隔热性能，同时需满足美观方面的要求。其中（）是屋顶的基本功能要求，也是屋顶设计的核心。
A．保温 B．防水 C．隔热 D．美观
47.重要建筑和高层建筑的屋面防水设计，至少应按下列哪一种防水等级和设防要求设
