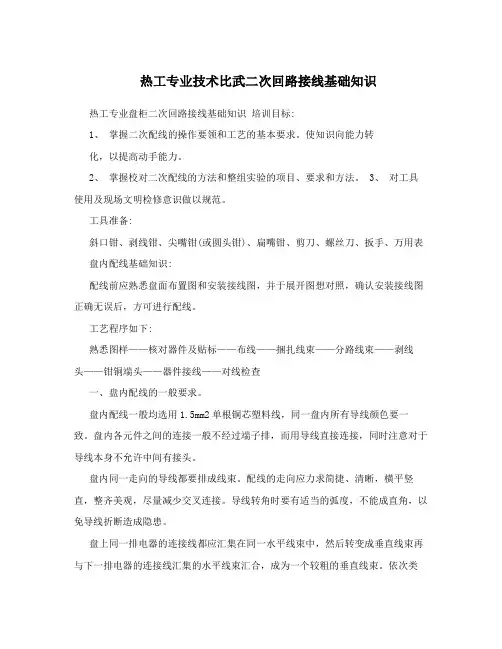

热工专业技术比武二次回路接线基础知识

热工专业技术比武二次回路接线基础知识热工专业盘柜二次回路接线基础知识培训目标:1、掌握二次配线的操作要领和工艺的基本要求。

使知识向能力转化，以提高动手能力。

2、掌握校对二次配线的方法和整组实验的项目、要求和方法。

3、对工具使用及现场文明检修意识做以规范。

工具准备:斜口钳、剥线钳、尖嘴钳(或圆头钳)、扁嘴钳、剪刀、螺丝刀、扳手、万用表盘内配线基础知识:配线前应熟悉盘面布置图和安装接线图，并于展开图想对照，确认安装接线图正确无误后，方可进行配线。

工艺程序如下:熟悉图样——核对器件及贴标——布线——捆扎线束——分路线束——剥线头——钳铜端头——器件接线——对线检查一、盘内配线的一般要求。

盘内配线一般均选用1.5mm2单根铜芯塑料线，同一盘内所有导线颜色要一致。

盘内各元件之间的连接一般不经过端子排，而用导线直接连接，同时注意对于导线本身不允许中间有接头。

盘内同一走向的导线都要排成线束。

配线的走向应力求简捷、清晰，横平竖直，整齐美观，尽量减少交叉连接。

导线转角时要有适当的弧度，不能成直角，以免导线折断造成隐患。

盘上同一排电器的连接线都应汇集在同一水平线束中，然后转变成垂直线束再与下一排电器的连接线汇集的水平线束汇合，成为一个较粗的垂直线束。

依次类推，构成盘内的集中布线。

每个接线端上只能接两根导线。

导线两端必须按图所示套入标号。

同一盘内标号头形式要一致标号头的编号并与安装接线图一致。

二、配线接线步骤(1)拆线或准备电缆为了节约材料，均采取将上一个练习者的配线拆下来继续使用。

拆线时先拆端子排与盘内接线，然后从上往下拆盘内部线，最后松下线束的绑扎管，拆线时，要将掉落的螺钉、螺幅垫圈等物拾起，以备再用。

(2)端子排安装或检查端子排的始端必须装可标出单元名称的标记端子;末端装以档板。

同一端子排不同安装单位间也要装标记端子，以便分隔;每一安装单位的端子排的端子都要有标号，字迹必须端正清楚;端子排必须写上顺序号，若不能写顺序号的必须每隔5档用漆涂上记号，以便查对;每只端子接线螺钉只允许接一根导线，连接端子要用连接片，不接导线的螺钉也必须拧紧。

二次回路的基本知识一、二次回路图的分类二次回路图中，相应的二次设备都用国家规定的统一图形符号和文字符号来表示，把这些图形符号相互连接，从而形成控制回路、继电保护回路、测量回路、信号回路、自动装置回路，以及交流电压和交流电流回路图。

二次回路图按不同的绘制方法，分为原理图、展开图和安装图，这也是我国在电力生产中常采用的三种形式的工程图纸。

（一）原理图二次回路的原理图是体现二次回路工作原理的图纸，且是绘制展开图和安装图的基础。

所有的一次设备和二次设备，都以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，是综合在一起的。

这种接线图的优点是能够使看图者对整个二次回路的构成以及动作过程有一个整体概念。

原理图存在的一些缺点是：（1）只能表示出继电保护装置的主要元件，而对细节之处则无法表示。

（2）不能反应继电器之间连接线的实际位置，不便于维护和调试。

（3）不能反应出各元件内部的接线情况，如端子编号。

（4）标注的直流“正”、“负”极比较分散。

（5）很难表现复杂的继电保护装置。

原理图主要用于体现继电保护和自动装置的一般工作原理和装置设备的构成，无法说明各元件之间的具体连接情况，更没有标明具体的接线端子和回路编号，因此原理图不能用于现场施工，在现场工作中广泛采用展开图。

（二）展开图展开图是根据原理接线图绘制的。

展开图是将二次设备按其线圈和触点的接线回路展开分别画出的，组成多个独立回路，是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依据。

展开图的特点如下：（1）按不同的电源回路划分成多个独立回路。

主要有交流电流回路和交流电压回路、直流回路。

直流回路按其作用可分为控制回路、合闸回路、测量回路、保护回路和信号回路等。

在这些回路中，各继电器的动作顺序是自上而下、自左而右排列的。

（2）展开图的画图特点是基于能方便的看出动作顺序及清晰地了解同类回路的连接次序。

它是将继电器的组成部分分拆展开表示。

二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。

二、了解二次回路的工作任务和主要内容。

三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。

四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。

五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。

一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。

a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。

b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等.根据所起作用的不同，可将电气设备分为一次设备和二次设备. 1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：（1）、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要,电动机将电能转换为机械能.（2）、用于正常或事故时，接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。

(3)、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。

（4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压，供给测量仪表和保护装置使用.（6）、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全，前者为工作接地，后者为保护接地。

2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备,称为二次设备,主要有以下几种：（1）、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。

（2）、继电保护及自动装置。

继电保护的作用是当发生故障时，作用于断路器跳闸,将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。

（3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。

（4)、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。

每天学习一点点——二次回路基础知识（纯文字）一、二次回路及其作用发电厂和变电所的电气设备可分为一次设备、二次设备。

（经常还将远动或测控设备称为三次设备，通讯设备称为四次设备）一次设备：也称主设备，是构成电力系统的主体。

它是直接生产、输送与分配电能的设备，包括如：发电机、电力变压器、断路器、隔离开关、母线、电力电缆与输电线路等。

二次设备：是对一次设备及系统进行控制、调节、保护和监测的设备。

它包括：控制设备、继电保护和安全自动装置、测量仪表、信号设备等。

二次回路：二次设备按照一定规则连接起来以实现某种技术要求的电气回路。

二、二次回路的范围控制回路：由控制开关与控制对象（如断路器、隔离开关）的传递机构、执行（或操作）机构组成。

其作用是对一次设备进行“合”、“分”操作。

调节回路：是指调节型自动装置。

如由VQC系统对主变进行有载调压、对电容器进行投切的装置，发电机的励磁调节装置。

它是由测量机构、传送机构、调节器和执行机构组成。

其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

继电保护和自动装置回路：是由测量回路、比较部分、逻辑部分和执行部分等组成。

其作用是根据一次设备和系统的运行状态，判断其发生故障或异常时，自动发出跳闸命令有选择性地切除故障，并发出相应地信号，当故障或异常消失后，快速投入有关断路器（重合闸及备用电源自动投入装置），恢复系统的正常运行。

以上主要是指常规的电磁型继电器等构成的保护与自动装置测量回路：由各种测量仪表及其相关回路组成。

其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、了解系统潮流和主设备运行工况的主要依据。

综合自动化已使该回路与三次回路的分界点越来越模糊信号回路：由信号发送机构和信号继电器等构成。

其作用是反映一、二次设备的工作状态。

操作电源系统：由电源设备和供电网络组成，它常包括直流电源系统和交流电源系统。

二次回路基础知识1.二次回路的概念 (1)2.继电保护的概念 (1)继电保护的基本任务 (1)常见的保护： (2)带时限过流保护 (2)电流速断保护 (2)瓦斯保护 (3)变压器的常见故障及不正常状态 (3)变压器的保护 (3)3.常见的电器 (3)4.二次图 (4)二次图的分类： (4)看二次图的技巧： (4)二次图 (5)自保持功能的实现 (5)互锁功能的实现 (5)中间继电器 (6)热继电器 (6)1.二次回路的概念一次回路：由电力变压器、各种开关电器及配电线路，按一定顺序连接而成的表示电能输送和分配路线的电路。

二次回路：对一次回路的运行进行控制、监测、指示和保护的电路。

常用的二次设备有：测量仪表、控制及信号装置、继电保护装置、电网安全自动装置、远动装置、操作电源等。

二次设备通常由互感器二次绕组的出线和控制信号回路，按照设计要求进行连接。

2.继电保护的概念继电保护是一种能反映电力系统故障和不正常状态，并及时动作于断路器跳闸或发出信号的自动化设备。

继电保护回路包括测量部分、定值调整部分、逻辑部分和执行部分。

测量部分就是把能反映故障或不正常运行的特征的物理量检测出来。

并与保护的整定值进行比较，当其值达到整定动作值时，逻辑部分将根据被测量物理量的大小、性质、出现的顺序或它们的组合，是保护装置按一定的逻辑关系确定应有的动作，执行部分立即或延时发出报警信号或跳闸信号。

继电保护的基本任务供电系统发生短路故障或异常运行状态是不可能完全避免的。

继电保护的基本任务在于：1）有选择性地将故障元件从供电系统中快速、自动切除，使其损坏程度减至最轻，并保证最大限度地迅速恢复无故障部分的正常运行。

2）反应电气元件的异常运行状态，根据运行维护的具体条件和设备的承受能力，发出警报信号、减负荷或跳闸。

对继电保护系统的要求1）选择性：指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

二次回路基础知识目录一、基本概念 (3)1.1 什么是二次回路 (4)1.2 二次回路的作用 (5)1.3 二次回路的分类 (6)二、二次回路图 (7)2.1 电气图的基本概念 (8)2.2 二次回路图的表示方法 (10)2.3 二次回路图的基本符号 (11)三、电流互感器 (12)3.1 电流互感器的功能 (13)3.2 电流互感器的结构 (14)3.3 电流互感器的接线方式 (16)四、电压互感器 (17)4.1 电压互感器的功能 (18)4.2 电压互感器的结构 (19)4.3 电压互感器的接线方式 (20)五、断路器 (21)5.1 断路器的功能 (22)5.2 断路器的结构 (23)5.3 断路器的操作与保护 (24)六、隔离开关 (25)6.1 隔离开关的功能 (26)6.2 隔离开关的结构 (27)6.3 隔离开关的操作与保护 (28)七、互感器与开关电器的二次回路 (29)7.1 互感器在二次回路中的作用 (31)7.2 开关电器在二次回路中的作用 (33)八、二次回路的接线 (34)8.1 接线的类型与特点 (35)8.2 接线的原则与注意事项 (37)九、二次回路的接地 (38)9.1 接地的目的与要求 (39)9.2 接地的方式与注意事项 (40)十、二次回路的维护与故障处理 (41)10.1 二次回路的维护保养 (43)10.2 二次回路故障的处理方法 (44)十一、二次回路设计原则与实例 (45)11.1 设计原则与步骤 (47)11.2 实例分析 (49)一、基本概念二次回路定义：二次回路是电力系统中的低压电路系统，用于实现电气设备的控制、保护、测量和信号传输等功能。

它主要由各种电气元件（如开关、互感器、继电器、测量仪表等）以及连接这些元件的导线组成。

二次回路的作用：二次回路在电力系统中扮演着至关重要的角色。

其主要作用包括实时监测电力系统运行状态，提供设备控制信号，实现电力系统的自动控制和保护，保障电力系统的安全稳定运行。

电工二次回路基础知识摘要：一、电工二次回路概述1.二次回路的定义2.二次回路的作用二、二次回路的基本组成1.电源部分2.信号部分3.负载部分三、二次回路的工作原理1.电源部分的原理2.信号部分的原理3.负载部分的原理四、二次回路的应用领域1.工业自动化领域2.电力系统领域3.其他领域五、二次回路的维护与故障处理1.日常维护2.常见故障处理3.安全操作规程正文：电工二次回路基础知识电工二次回路在电气工程领域具有重要的地位，掌握其相关知识对于电工来说是非常必要的。

那么，什么是二次回路？它有哪些组成部分？工作原理是什么？应用领域有哪些？又该如何进行维护与故障处理呢？一、电工二次回路概述二次回路，顾名思义，是相对于主回路而言的。

它是指在电气设备或系统中，与主回路相对独立、起到辅助作用的电气回路。

二次回路主要用于对主回路的工作状态、电气参数等进行监测、控制和保护。

二、二次回路的基本组成二次回路主要由电源部分、信号部分和负载部分组成。

1.电源部分：为二次回路提供稳定的电源，通常为直流或交流电源。

2.信号部分：负责对主回路的工作状态、电气参数等进行监测和转换，将相关信息转换为适合传输和处理的信号。

3.负载部分：接收信号部分传输过来的信号，进行相应的处理和显示，或者对主回路进行控制和保护。

三、二次回路的工作原理二次回路的工作原理主要依赖于电源部分、信号部分和负载部分之间的协同作用。

1.电源部分：为二次回路提供稳定的电源，保证二次回路的正常工作。

2.信号部分：通过传感器、互感器等设备，对主回路的工作状态、电气参数等进行实时监测，并将监测到的信息转换为适合传输和处理的信号。

3.负载部分：接收信号部分传输过来的信号，根据信号进行相应的处理和显示，或者对主回路进行控制和保护。

四、二次回路的应用领域二次回路在工业自动化、电力系统以及其他领域都有广泛的应用。

例如，在工业自动化领域，二次回路可以用于对设备的运行状态进行监测和控制；在电力系统领域，二次回路可以用于对电力设备的保护与自动化装置的控制；在其他领域，如交通、通信等，二次回路同样具有重要的应用价值。
