倒虹道过河围堰施工方案

倒虹管施工技术方案一、筑坝围堰由于倒虹管在河道中进行，故在河道上游采用木桩围堰，木桩围堰的坝顶宽度为2M。

坝身必须有稳固、防水功能，木桩采用梢径Ф18的圆木。

木桩间距为0.5M，内贴竹篦片，再用粘土夯实，外侧用尼龙布覆盖。

二、抽水清淤1）、在坝内侧设Ф100抽水机抽水，抽水机安装必须安装在坚固的平台上，所有电器设备必须符合安全操作规程，并派专人负责抽水。

2）、清淤采用射水吸泥方法进行清淤，根据设计说明必须清至硬土层，无淤质土壤。

三、挖沟槽挖沟槽采用挖沟的方法，充土先放至离沟槽1.5M处，待管道完成后，再进行处理。

四、管座基础管座基础为浆砌片石及砼基础。

1、碎石基础铺筑前，应先测量沟槽底标高及断面几何尺寸，是否满足设计要求，复核无误后，在进行浆砌片石基层。

2、、基层必须采用质地坚硬，无风化片石铺筑，铺筑完成后，进行标高复核。

经检查合格方准进入下道工序。

3、砼基础浇筑（1）先立基础模板；（2）在片石基础面上先铺筑第一层2-3CM砂浆；（3）砼先集中在岸上，利用脚手平台，挂串筒或用流槽进行浇筑。

浇筑砼必须做到振捣密实，表面平整，浇筑完毕后必须用麻袋覆盖浇水养护，待砼强度达到70%后，方可安装铸铁管。

五、安管1、安装方法采用机械辅以人工进行，管材先用吊机吊入河道，然后用人工滚轮在进行管道就位，燕用衬垫将管道垫稳。

2、安装前应先对管道进行防腐处理（内外）。

3、安装第二节前，采用卷扬机拉紧就位，管道接口用油麻丝、用特殊工具塞实安装第二节后方能将第二节拉紧的索具松开，然后再进行其他材料的填缝工作，其余管节重复上述方法。

4、管节安装后必须检查流水点及顺直度，不允许出现倒流水现象。

5、管道与窨井结合砂浆必须密实，该处砂浆采用膨胀砂浆，以防接口流水，与窨井结合处应将管子大头部截除，截除方法不准采用锤击，而采用锯割。

六、浇筑包管砼1、先立模板；2、砼先集中在岸上，利用脚手平台，挂串筒或用流槽的施工方法；3、砼浇筑完毕后采用麻袋覆盖浇水养护，待砼达到一定强度后，再用土回填。

第1篇一、工程概况倒虹吸施工方案适用于水利工程、城市排水工程以及农业灌溉工程等领域。

本方案以某城市排水工程中的倒虹吸施工为例，详细阐述倒虹吸施工的流程、技术要求、质量控制及安全措施。

二、工程背景某城市排水工程是一项重要的民生工程，旨在解决城市内涝问题，提高城市排水能力。

工程中涉及一段长500米的倒虹吸管道，设计流量为30立方米/秒，管径为2.5米。

三、施工组织设计1. 施工队伍- 成立项目经理部，负责整个工程的施工组织和管理。

- 组建专业施工队伍，包括管道安装、焊接、防腐、测量等技术人员。

2. 施工进度计划- 制定详细的施工进度计划，确保工程按期完成。

- 分阶段进行施工，包括前期准备、管道安装、焊接、防腐、试压等。

3. 施工资源配置- 根据施工进度计划，合理配置施工机械设备和人力资源。

- 确保施工过程中设备正常运行，人员充足。

四、施工准备1. 现场调查- 对施工现场进行勘察，了解地形地貌、地质条件、地下管线等信息。

- 制定详细的施工方案，确保施工过程中不损害地下管线。

2. 材料设备准备- 准备足够的倒虹吸管道、管件、焊接材料、防腐材料等。

- 对材料设备进行检查，确保质量符合要求。

3. 施工人员培训- 对施工人员进行技术培训，确保掌握施工工艺和安全操作规程。

- 定期进行安全教育和技能考核。

五、施工工艺1. 管道安装- 根据设计图纸，确定管道安装位置和方向。

- 采用吊装或滚轮推移方式将管道运输到施工现场。

- 将管道分段安装，确保接口处密封良好。

2. 焊接- 采用电弧焊或气焊进行管道焊接，确保焊接质量。

- 对焊接部位进行外观检查和无损检测，确保无缺陷。

3. 防腐- 对管道内外表面进行除锈处理，确保表面清洁。

- 采用喷涂或刷涂方式，对管道进行防腐处理。

4. 试压- 在管道安装完成后，进行试压检测，确保管道强度和密封性。

- 试压压力应符合设计要求，持续时间不少于24小时。

六、质量控制1. 材料质量- 严格控制材料采购，确保材料质量符合国家标准。

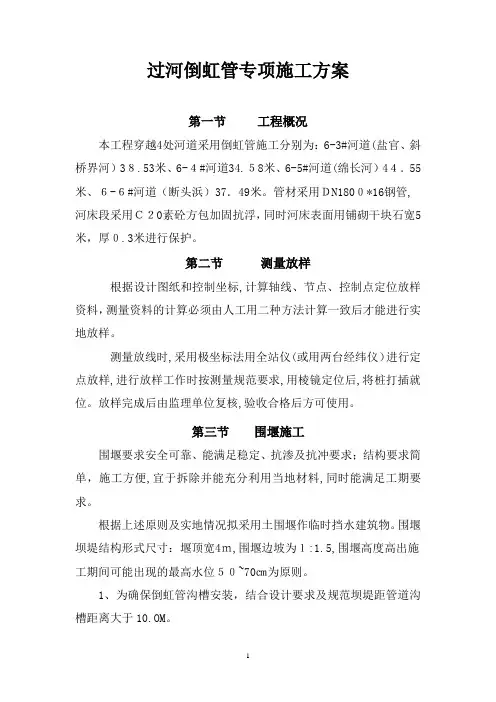

过河倒虹管专项施工方案第一节工程概况本工程穿越4处河道采用倒虹管施工分别为：6-3#河道（盐官、斜桥界河）38.53米、6-4#河道34.58米、6-5#河道（绵长河）44.55米、6-6#河道（断头浜）37.49米。

管材采用DN1800*16钢管，河床段采用C20素砼方包加固抗浮，同时河床表面用铺砌干块石宽5米，厚0.3米进行保护。

第二节测量放样根据设计图纸和控制坐标，计算轴线、节点、控制点定位放样资料，测量资料的计算必须由人工用二种方法计算一致后才能进行实地放样。

测量放线时，采用极坐标法用全站仪（或用两台经纬仪）进行定点放样，进行放样工作时按测量规范要求，用棱镜定位后，将桩打插就位。

放样完成后由监理单位复核，验收合格后方可使用。

第三节围堰施工围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便，宜于拆除并能充分利用当地材料，同时能满足工期要求。

根据上述原则及实地情况拟采用土围堰作临时挡水建筑物。

围堰坝堤结构形式尺寸：堰顶宽4m，围堰边坡为1：1.5，围堰高度高出施工期间可能出现的最高水位50～70㎝为原则。

1、为确保倒虹管沟槽安装，结合设计要求及规范坝堤距管道沟槽距离大于10.OM。

2、施工围堰前将河底淤泥、河岸边原有的有机植物（如树根等）清理干净，直至下部粘土层，以免渗水而影响施工。

3、围堰施工作业前应取得水利等相关职能部门许可后方可施工。

4、倒虹管施工前，应对施工范围内的河道地形进行校测。

设置在河道两岸的管道中线控制桩及临时水准点，每侧不应少于2个，应设在稳固地段和便于观测的位置，并采取保护措施。

5、倒虹管施工前应复测河底标高及河床断面尺寸，以便控制管顶最小覆土厚度和作为围堰拆除恢复工作的依据。

6、及时掌握天气预报、水文资料，施工期根据不同河道水位高度，结合管道高程、河床标高等技术数据及时调整围堰结构或加固措施，防止河道水位急剧升高变化，威胁围堰坝堤安全，确保安全顺利施工。

围堰法倒虹管施工方案1. 引言围堰法倒虹管施工是一种常用的治理水体污染和提高水质的方法。

本文档将详细介绍围堰法倒虹管施工的方案。

2. 方案简介围堰法倒虹管施工是通过在水体中建立围堰，将水质进行固定和隔离，同时借助倒虹管将水体中的污染物质进行收集和处理的一种方法。

该施工方案主要包括以下几个步骤：•步骤1：选址和规划•步骤2：围堰建设•步骤3：倒虹管安装•步骤4：污染物处理3. 步骤详细介绍3.1 步骤1：选址和规划在进行围堰法倒虹管施工前，需要对施工区域进行选址和规划。

选址时需要考虑水源的位置、污染源的分布情况以及周边环境等因素。

规划时需要确定围堰的形状和尺寸，以及倒虹管的数量和布局。

3.2 步骤2：围堰建设围堰建设是围堰法倒虹管施工的核心步骤之一。

首先，需要在选定的位置进行测量和标记，确定围堰的准确位置和形状。

然后，根据测量结果进行围堰的建设，可以选择使用挡土墙、地下屏障等材料进行围堰的搭建。

3.3 步骤3：倒虹管安装倒虹管是围堰法倒虹管施工中的关键设备，它用于收集和处理水体中的污染物。

在进行倒虹管安装前，需要在围堰上开设相应的出水口，以便将污染物导入倒虹管。

然后，根据倒虹管的数量和布局，进行倒虹管的安装。

3.4 步骤4：污染物处理倒虹管安装完成后，可以进行污染物的处理。

处理方法可以根据污染物的性质和浓度进行选择，常见的处理方法包括沉淀、过滤、氧化等。

处理完成后，可以对处理后的水体进行监测和评价，以确保水质符合相关要求。

4. 施工注意事项围堰法倒虹管施工需要注意以下几个事项：•在施工过程中，需要严格按照相关的施工标准和规范进行操作，确保施工的安全性和可靠性。

•需要做好施工现场的环境保护工作，避免对周边环境造成污染。

•在进行污染物处理时，要注意选择适当的处理方法和设备，确保处理效果。

•施工过程中要及时记录和汇总施工数据，以方便后续的监测和评价工作。

5. 结论围堰法倒虹管施工是一种有效的水质治理方法，通过合理的选址和规划、围堰的建设、倒虹管的安装和污染物的处理，可以有效地提高水体的水质。

过河管专项施工方案第一节工程概况本工程穿越4处河道采用倒虹管施工分别为：6-3#河道（盐官、斜桥界河）38.53米、6-4#河道34.58米、6-5#河道（绵长河）44.55米、6-6#河道（断头浜）37.49米。

管材采用DN1800*16钢管，河床段采用C20素砼方包加固抗浮，同时河床表面用铺砌干块石宽5米，厚0.3米进行保护。

第二节测量放样根据设计图纸和控制坐标，计算轴线、节点、控制点定位放样资料，测量资料的计算必须由人工用二种方法计算一致后才能进行实地放样。

测量放线时，采用极坐标法用全站仪（或用两台经纬仪）进行定点放样，进行放样工作时按测量规范要求，用棱镜定位后，将桩打插就位。

放样完成后由监理单位复核，验收合格后方可使用。

第三节围堰施工围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便，宜于拆除并能充分利用当地材料，同时能满足工期要求。

根据上述原则及实地情况拟采用土围堰作临时挡水建筑物。

围堰坝堤结构形式尺寸：堰顶宽4m，围堰边坡为1：1.5，围堰高度高出施工期间可能出现的最高水位50～70㎝为原则。

1、为确保倒虹管沟槽安装，结合设计要求及规范坝堤距管道沟槽距离大于10.OM。

2、施工围堰前将河底淤泥、河岸边原有的有机植物（如树根等）清理干净，直至下部粘土层，以免渗水而影响施工。

3、围堰施工作业前应取得水利等相关职能部门许可后方可施工。

4、倒虹管施工前，应对施工范围内的河道地形进行校测。

设置在河道两岸的管道中线控制桩及临时水准点，每侧不应少于2个，应设在稳固地段和便于观测的位置，并采取保护措施。

5、倒虹管施工前应复测河底标高及河床断面尺寸，以便控制管顶最小覆土厚度和作为围堰拆除恢复工作的依据。

6、及时掌握天气预报、水文资料，施工期根据不同河道水位高度，结合管道高程、河床标高等技术数据及时调整围堰结构或加固措施，防止河道水位急剧升高变化，威胁围堰坝堤安全，确保安全顺利施工。

7、土围堰采用机械翻挖两岸高土方填筑，为确保安全整个作业过程必须在路基板上作业，以确保安全。

倒虹吸施工河道临时围堰专项施工方案一、工程概况本项目W6号管线W6-8井至W6-9井段为DN630×9钢管倒虹吸，横穿牧羊河；牧羊河常年有流水需要进行导流及控制地下水后方可进行施工。

此临时围堰主要起到防汛及导流作用，控制地下水不影响施工。

本围堰设在开挖断面上游20m位置，采用填筑粘土，后铺彩条布，码砌袋装粘土的结构形式；设三道Φ600PE管导流河水至开挖断面下游20m位置，以控制地下水渗透量。

二、施工总部署1、施工管理人员安排：围堰项目作为本项目的一个重点安全控制项目，在人员安排上，我项目部重点安排1～2名经验丰富的施工员作为施工管理负责人，同时安排项目部安全、质量、材料、资料等部门人员协同管理。

2、施工流程：施工放样→埋设导流管→填筑粘土→理坡→铺设彩条布→码砌袋装粘土→至顶标高达到+2.5m。

3、施工机械安排：我项目部针对本工程施工难度大，工期紧张的特点，进场1台挖机，5辆自卸汽车。

4、项目目标：（1）质量目标：确保符合导流、防汛要求。

（2）安全目标：确保施工现场无机械事故和人员伤亡事故。

三、施工平面布置本工程特点是工期紧，施工现场条件受限，施工工序较简单，需要投入大量人力配合机械作业。

本工程材料主要为粘土，粘土可以随到随卸，不需要材料堆放场地，粘土由卡车运送到现场，并及时组织人员装袋、堆砌，避免影响施工通道的交通。

四、施工方法1、测量定位：测量控制点采用管线工程的临时闭合控制水准点，准备水准仪一台、全站仪一台。

2、根据我公司以往倒虹管工程中的临时围堰施工经验，结合现场实际情况，我项目部计划将围堰设在施工红线以外20m处布置，围堰顶宽4m，铺设彩条布后用编织袋装粘土码叠，以防渗水；围堰在现水位以上边坡坡度为1：1。

设三道Φ600PE管导流河水至开挖断面下游20m位置，以控制地下水渗透量。

施工必要时，采取半幅施工倒虹吸，完成后改移导流管道至另外一侧，再施工另外半幅倒虹吸。

六、安全保证措施由于本工程机械、工人较多，作业面狭窄，安全隐患主要为机械事故和交通事故，因此在工程开工前要对机械操作人员和卡车司机进行安全交底，特种机械操作人员必须持证上岗。

过河倒虹管专项施工方案第一节工程概况本工程穿越4处河道采用倒虹管施工分别为：6-3#河道（盐官、斜桥界河）38.53米、6-4#河道34.58米、6-5#河道（绵长河）44.55米、6-6#河道（断头浜）37.49米。

管材采用DN1800*16钢管，河床段采用C20素砼方包加固抗浮，同时河床表面用铺砌干块石宽5米，厚0.3米进行保护。

第二节测量放样根据设计图纸和控制坐标，计算轴线、节点、控制点定位放样资料，测量资料的计算必须由人工用二种方法计算一致后才能进行实地放样。

测量放线时，采用极坐标法用全站仪（或用两台经纬仪）进行定点放样，进行放样工作时按测量规范要求，用棱镜定位后，将桩打插就位。

放样完成后由监理单位复核，验收合格后方可使用。

第三节围堰施工围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便，宜于拆除并能充分利用当地材料，同时能满足工期要求。

根据上述原则及实地情况拟采用土围堰作临时挡水建筑物。

围堰坝堤结构形式尺寸：堰顶宽4m，围堰边坡为1：1.5，围堰高度高出施工期间可能出现的最高水位50～70㎝为原则。

1、为确保倒虹管沟槽安装，结合设计要求及规范坝堤距管道沟槽距离大于10.OM。

2、施工围堰前将河底淤泥、河岸边原有的有机植物（如树根等）清理干净，直至下部粘土层，以免渗水而影响施工。

3、围堰施工作业前应取得水利等相关职能部门许可后方可施工。

4、倒虹管施工前，应对施工范围内的河道地形进行校测。

设置在河道两岸的管道中线控制桩及临时水准点，每侧不应少于2个，应设在稳固地段和便于观测的位置，并采取保护措施。

5、倒虹管施工前应复测河底标高及河床断面尺寸，以便控制管顶最小覆土厚度和作为围堰拆除恢复工作的依据。

6、及时掌握天气预报、水文资料，施工期根据不同河道水位高度，结合管道高程、河床标高等技术数据及时调整围堰结构或加固措施，防止河道水位急剧升高变化，威胁围堰坝堤安全，确保安全顺利施工。

过河倒虹管专项施工方案第一节工程概况本工程穿越4处河道采用倒虹管施工分别为：6-3#河道(盐官、斜桥界河）3８.53米、6-４#河道34.５8米、6-5#河道(绵长河）4４．55米、６-６#河道（断头浜）37．49米。

管材采用ＤN180０*16钢管,河床段采用Ｃ２0素砼方包加固抗浮，同时河床表面用铺砌干块石宽5米，厚０.3米进行保护。

第二节测量放样根据设计图纸和控制坐标,计算轴线、节点、控制点定位放样资料，测量资料的计算必须由人工用二种方法计算一致后才能进行实地放样。

测量放线时,采用极坐标法用全站仪(或用两台经纬仪）进行定点放样,进行放样工作时按测量规范要求,用棱镜定位后,将桩打插就位。

放样完成后由监理单位复核,验收合格后方可使用。

第三节围堰施工围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便,宜于拆除并能充分利用当地材料,同时能满足工期要求。

根据上述原则及实地情况拟采用土围堰作临时挡水建筑物。

围堰坝堤结构形式尺寸：堰顶宽4ｍ,围堰边坡为１:1.5,围堰高度高出施工期间可能出现的最高水位５０~70㎝为原则。

1、为确保倒虹管沟槽安装，结合设计要求及规范坝堤距管道沟槽距离大于10.OM。

２、施工围堰前将河底淤泥、河岸边原有的有机植物（如树根等）清理干净,直至下部粘土层，以免渗水而影响施工。

３、围堰施工作业前应取得水利等相关职能部门许可后方可施工。

4、倒虹管施工前，应对施工范围内的河道地形进行校测。

设置在河道两岸的管道中线控制桩及临时水准点,每侧不应少于2个,应设在稳固地段和便于观测的位置，并采取保护措施。

5、倒虹管施工前应复测河底标高及河床断面尺寸,以便控制管顶最小覆土厚度和作为围堰拆除恢复工作的依据。

６、及时掌握天气预报、水文资料,施工期根据不同河道水位高度,结合管道高程、河床标高等技术数据及时调整围堰结构或加固措施，防止河道水位急剧升高变化,威胁围堰坝堤安全，确保安全顺利施工。

第1篇一、工程概况本工程位于XX市XX区，是一座重要的水利枢纽工程。

该工程主要目的是解决附近地区农田灌溉、城市供水以及防洪排涝等问题。

其中，倒虹吸工程是整个水利枢纽工程的重要组成部分，其作用是将上游的水通过倒虹吸管引入下游，实现水的有效调配。

本方案针对过河段倒虹吸施工进行详细规划。

二、施工准备1. 施工组织设计（1）施工项目：过河段倒虹吸工程。

（2）施工期限：根据合同约定，计划工期为X个月。

（3）施工队伍：由具有丰富水利工程施工经验的施工单位组成，确保施工质量。

（4）施工管理：建立健全施工管理制度，确保工程顺利进行。

2. 施工现场准备（1）施工场地：根据设计要求，对施工现场进行平整、排水、围挡等处理。

（2）临时设施：搭建临时办公室、宿舍、食堂等，满足施工人员生活需求。

（3）施工道路：铺设临时施工道路，确保施工车辆通行。

（4）施工材料：提前采购施工所需材料，确保施工进度。

三、施工工艺及方法1. 倒虹吸管施工（1）倒虹吸管材料：选用高密度聚乙烯（HDPE）管材，其抗拉强度、抗冲击性能良好。

（2）倒虹吸管规格：根据设计要求，确定倒虹吸管直径、长度等参数。

（3）倒虹吸管焊接：采用热熔对接焊接技术，确保焊接质量。

（4）倒虹吸管铺设：按照设计要求，将倒虹吸管铺设在河道底部，确保管道水平、垂直。

2. 倒虹吸进出口施工（1）进出口管道：采用与倒虹吸管相同的HDPE管材，其规格与倒虹吸管相匹配。

（2）进出口管道连接：采用热熔对接焊接技术，确保连接质量。

（3）进出口管道埋设：将进出口管道埋设在河道两侧，确保管道与河道底部齐平。

3. 倒虹吸支架施工（1）支架材料：选用高强度、耐腐蚀的钢结构材料。

（2）支架设计：根据设计要求，确定支架类型、尺寸等参数。

（3）支架制作：在施工现场制作支架，确保支架质量。

（4）支架安装：将支架安装在河道两侧，确保支架与河道底部齐平。

4. 倒虹吸基础施工（1）基础材料：选用C30混凝土，确保基础稳定性。

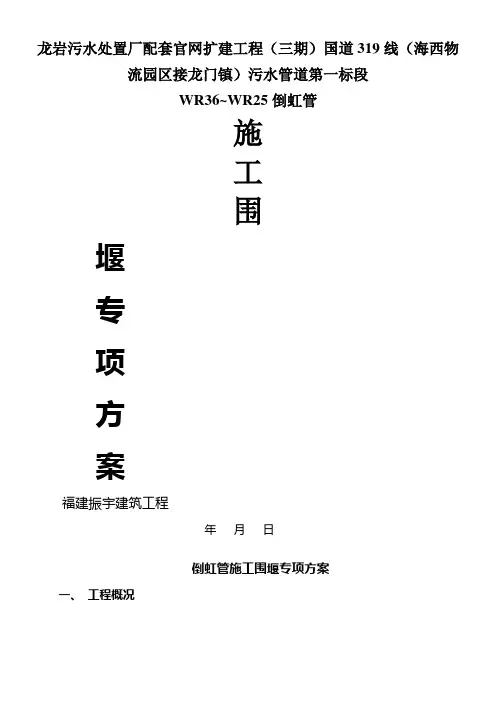

龙岩污水处置厂配套官网扩建工程（三期）国道319线（海西物流园区接龙门镇）污水管道第一标段WR36~WR25倒虹管施工围堰专项方案福建振宇建筑工程年月日倒虹管施工围堰专项方案一、工程概况本工程为龙岩污水处置厂配套管网扩建工程（三期），要紧若是为了连接至湖二桥既有污水管道，污水最终汇入龙岩污水处置厂。

WR36~WR25设两条53.6m倒虹管,布置于河床底。

倒虹管管径为DN400，材料采用球墨铸铁管，公称压力,接口为承插并用C30满包，倒虹管铺设于河中需设置过河倒虹管道围堰。

该施工段处于河中管道安装，为了施工期间幸免河水流入管道沟槽，阻碍施工质量，该段管道施工前铺设临时围堰并在上方铺设临时便道，在围堰迎水面堆放砂袋避免雨水、河水冲洗。

二、编制依据（1）、国家相关标准规定（2）、招投标文件（3）、设计图（3）、施工合同（4）、施工组织设计（5）、《给水排水管道工程施工及验收标准》（GB50268-2021）（6）、埋地用聚乙烯排水管管道工程技术规程（CECS164-2021）三、施工便道设计1、依照现场测量地形情形及标准要求，通过对临时道路施工经济性、平安性及可行性等几方面进行计算、比较、分析，本工程临时施工道路要紧施工步骤有：河床高程复测→砂土回填→砂包围堰→围堰中心填筑河床砂土→铺设50cm厚煤矸石便道。

2、便道高度依照本地实际的施工期间最高水位高出1m，便道回填边坡设置为1:1，迎水面堆叠500mm厚砂袋堆叠，施工便道顶净宽度5m。

施工便道断面图及平面图详见附图三、施工总部署1、施工治理人员安排：本工程作为龙岩污水处置厂配套管网扩建工程（三期）的一个分项工程，在人员安排上，我项目部拟利用管线工程项目部治理人员的班底，充分挖掘人力资源的潜力，重点安排1～2名体会丰硕的施工员作为施工治理负责人，同时安排项目部平安、质量、材料、资料等部门人员协同治理。

2、确信施工方式：WR36~WR25过河倒虹管道采用开槽法施工，这处过河道围堰采用砂包围堰。

倒虹管施工方案一、筑坝围堰由于倒虹管在河道中进行，故在河道上游采用木桩围堰，木桩围堰的坝顶宽度为2M。

坝身必须有稳固、防水功能，木桩采用梢径Ф18的圆木。

木桩间距为0.5M，内贴竹篦片，再用粘土夯实，外侧用尼龙布覆盖。

二、抽水清淤1）在坝内侧设Ф100抽水机抽水，抽水机安装必须安装在坚固的平台上，所有电气设备必须符合安全操作规程，并派专人负责抽水。

2）清淤采用射水吸泥方法进行清淤，根据设计说明必须清至硬土层，无淤质土壤。

三、挖沟槽挖沟槽采用挖沟的方法，充土先放至离沟槽1.5M处，待管道完成后，再进行处理。

四、管座基础管座基础为浆砌片石及砼基础。

1、碎石基础铺筑前，应先测量沟槽底标高及断面几何尺寸，是否满足设计要求，复核无误后，再进行浆砌片石基层。

2、基层必须采用质地坚硬，无风化片石铺筑，铺筑完成后，进行标高复核。

经检查合格方准进入下道工序。

3、砼基础浇筑（1）先立基础模板；（2）在片石基础面上先铺筑第一层2-3CM砂浆；（3）砼先集中在岸上，利用脚手平台，挂串筒或用流槽进行浇筑。

浇筑砼必须做到振捣密实，表面平整，浇筑完毕后必须用麻袋覆盖浇水养护，待砼强度达到70%后，方可安装铸铁管。

五、安管1、安装方法采用机械辅以人工进行，管材先用吊机吊入河道，然后用人工滚轮在进行管道就位，用衬垫将管道垫稳。

2、安装前应先对管道进行防腐处理（内外）。

3、安装第二节前，采用卷扬机拉紧就位，管道接口用油麻丝、用特殊工具塞实安装第二节后方能将第二节拉紧的索具松开，然后再进行其他材料的填缝工作，其余管节重复上述方法。

4、管节安装后必须检查流水点及顺直度，不允许出现倒流水现象。

5、管道与窨井结合砂浆必须密实，该处砂浆采用膨胀砂浆，以防接口流水，与窨井结合处应将管子大头部截除，截除方法不准采用锤击，而采用锯割。

六、浇筑包管砼1、先立模板；2、砼先集中在岸上，利用脚手平台，挂串筒或用流槽的施工方法；3、砼浇筑完毕后采用麻袋覆盖浇水养护，待砼达到一定强度后，再用土回填。

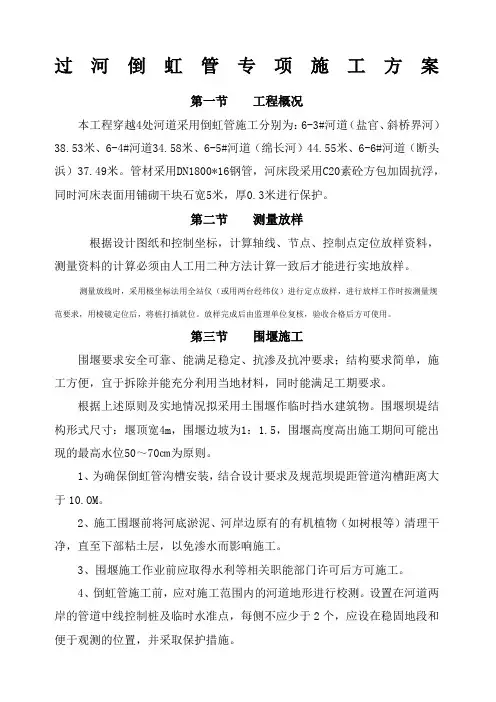

过河倒虹管专项施工方案第一节工程概况本工程穿越4处河道采用倒虹管施工分别为：6—3#河道（盐官、斜桥界河）38。

53米、6—4＃河道34.58米、6-5#河道（绵长河）44。

55米、6—6＃河道（断头浜）37.49米。

管材采用DN1800*16钢管，河床段采用C20素砼方包加固抗浮,同时河床表面用铺砌干块石宽5米，厚0。

3米进行保护。

第二节测量放样根据设计图纸和控制坐标，计算轴线、节点、控制点定位放样资料,测量资料的计算必须由人工用二种方法计算一致后才能进行实地放样。

测量放线时，采用极坐标法用全站仪（或用两台经纬仪）进行定点放样，进行放样工作时按测量规范要求，用棱镜定位后，将桩打插就位。

放样完成后由监理单位复核，验收合格后方可使用。

第三节围堰施工围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便,宜于拆除并能充分利用当地材料，同时能满足工期要求。

根据上述原则及实地情况拟采用土围堰作临时挡水建筑物.围堰坝堤结构形式尺寸：堰顶宽4m，围堰边坡为1：1.5,围堰高度高出施工期间可能出现的最高水位50～70㎝为原则。

1、为确保倒虹管沟槽安装，结合设计要求及规范坝堤距管道沟槽距离大于10.OM.2、施工围堰前将河底淤泥、河岸边原有的有机植物（如树根等)清理干净,直至下部粘土层，以免渗水而影响施工.3、围堰施工作业前应取得水利等相关职能部门许可后方可施工。

4、倒虹管施工前，应对施工范围内的河道地形进行校测。

设置在河道两岸的管道中线控制桩及临时水准点,每侧不应少于2个,应设在稳固地段和便于观测的位置,并采取保护措施.5、倒虹管施工前应复测河底标高及河床断面尺寸，以便控制管顶最小覆土厚度和作为围堰拆除恢复工作的依据。

6、及时掌握天气预报、水文资料，施工期根据不同河道水位高度，结合管道高程、河床标高等技术数据及时调整围堰结构或加固措施，防止河道水位急剧升高变化，威胁围堰坝堤安全,确保安全顺利施工。

过河倒虹管专项施工方案第一节工程概况本工程穿越4处河道采用倒虹管施工分别为：6-3#河道（盐官、斜桥界河）38。

53米、6—4#河道34。

58米、6—5＃河道（绵长河）44。

55米、6-6＃河道（断头浜）37。

49米。

管材采用DN1800＊16钢管，河床段采用C20素砼方包加固抗浮，同时河床表面用铺砌干块石宽5米,厚0。

3米进行保护。

第二节测量放样根据设计图纸和控制坐标，计算轴线、节点、控制点定位放样资料,测量资料的计算必须由人工用二种方法计算一致后才能进行实地放样。

测量放线时，采用极坐标法用全站仪（或用两台经纬仪）进行定点放样,进行放样工作时按测量规范要求,用棱镜定位后,将桩打插就位。

放样完成后由监理单位复核，验收合格后方可使用。

第三节围堰施工围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便，宜于拆除并能充分利用当地材料，同时能满足工期要求。

根据上述原则及实地情况拟采用土围堰作临时挡水建筑物。

围堰坝堤结构形式尺寸：堰顶宽4m，围堰边坡为1:1.5，围堰高度高出施工期间可能出现的最高水位50~70㎝为原则。

1、为确保倒虹管沟槽安装，结合设计要求及规范坝堤距管道沟槽距离大于10.OM。

2、施工围堰前将河底淤泥、河岸边原有的有机植物(如树根等）清理干净，直至下部粘土层,以免渗水而影响施工。

3、围堰施工作业前应取得水利等相关职能部门许可后方可施工。

4、倒虹管施工前，应对施工范围内的河道地形进行校测。

设置在河道两岸的管道中线控制桩及临时水准点，每侧不应少于2个,应设在稳固地段和便于观测的位置，并采取保护措施。

5、倒虹管施工前应复测河底标高及河床断面尺寸，以便控制管顶最小覆土厚度和作为围堰拆除恢复工作的依据。

6、及时掌握天气预报、水文资料，施工期根据不同河道水位高度，结合管道高程、河床标高等技术数据及时调整围堰结构或加固措施，防止河道水位急剧升高变化，威胁围堰坝堤安全，确保安全顺利施工。

倒虹管施工方案1.6.1工程概况本工程过河钢管采用倒虹管。

本标段有二处倒虹管，跨度分别为83.5m、143.5m，管底标高为-2.92m。

倒虹管由下降管，水平管及上升管组成。

倒虹管采用断航围堰法施工。

1.6.2施工方法1.6.2.1围堰施工1）、倒虹管采用围堰法施工，在管两侧各设一道宽为1.5m围堰，两道围堰间的净距应＞5.0m,以方便施工。

完成后，抽空围堰内河水。

2）、围堰施工时，应先在围堰两侧打入松木桩，要求松木桩的长度＞5m，梢径＞18mm，桩尖入土深度＞3m，桩顶露出水面＞1m。

3）、各松木桩间应用粗麻绳作纵横向联结，以提高松木桩的整体稳定性。

4）、在两排松木桩内侧设置竹簟，并将竹簟固定于松木桩上，然后在两侧松木桩间填入砂袋，砂袋应填至高出水面1m左右。

1.6.2.2钢管及相关配件的制作本工程用钢管及相关配件均由业主提供，钢制管道及其他钢制构件的制作应严格按照（给水排水管道施工及验收规范）执行。

1.6.2.3钢管防腐1）、抛丸完成清除表面灰尘后，应随即涂刷底漆，在底漆表干后才能涂刷面漆。

2）、下雨天，管子表面有水份的情况下，必须采取措施后才能施工，空气相对湿度大于85%时，不应涂刷油漆工作。

3）、焊接完成检查合格后，清除飞溅焊渣，用钢丝砂轮打光后，才能修补焊口接缝油漆。

4）、已防腐好的管段，吊装、运输时都要认真做好保护工作，架空和在吊装前检查管子表面油漆完好程度，如发现有不合处应于修补合格。

1.6.2.4钢管安装1）、所有管采用中平管和双斜管弯头分段制作，分段吊装埋置，分段管进行沟板封头埋置。

2）、倒虹处钢管的吊装可采用qu20型履带式吊机进行施工。

3）、围堰倒虹管的其他施工方法（如挖土、焊接）与平地埋管施工法基本相同，在此不再详述。

峨眉山市城市污水管网改扩建工程PC段接入WB段倒虹管道围堰施工专项方案编制：审核：审批：年月日河道围堰施工专项方案一、工程概况本工程为峨眉山市城市污水管网改扩建工程，主要为将峨眉山市城市污水接入新污水处理厂。

PC段接入WB段倒虹管道基本敷设于峨眉河中。

本工程PC段接入WB段过河倒虹管道围堰工程。

二、施工总部署1、施工管理人员安排：本工程作为峨眉山市城市污水管网改扩建工程的一个分项工程，在人员安排上，我项目部拟利用管线工程项目部管理人员的班底，充分挖掘人力资源的潜力，重点安排1～2名经验丰富的施工员作为施工管理负责人，同时安排项目部安全、质量、材料、资料等部门人员协同管理。

2、确定施工方法：PC段接入WB段过河倒虹管道采用开槽法施工，这处过河道围堰采用砂包围堰。

3、施工流程：施工放样→沉设护脚木桩→铺设彩条布→砌筑砂包→至顶标高达到+1米→铺设彩条布4、施工机械安排：我项目部针对本工程工程量大，工期紧张的特点，拟进场三部挖机，四部卡车，保证PC段接入WB段过河倒虹管道及时完工。

5、材料采购安排：本工程所用砂石、彩条布计划由我项目部自行采购。

6、项目目标：（1）工期目标：该工程围堰施工的工期计划21天。

详见附图一：施工进度计划表（2）质量目标：工程质量合格要求。

（3）安全目标：确保施工现场无机械事故和人员伤亡事故。

三、施工平面布置本工程特点是工期紧，工程量大，施工工序较简单，需要投入大量机械设备和人力。

做好连砂石施工便道，以满足本临时围堰所用粘土等材料的通过运输。

本工程材料主要为砂石，砂石可以随到随卸，不需要材料堆放场地，砂石由卡车运送到现场，并及时组织人员装袋、堆砌，避免影响施工通道的交通。

四、施工方法1、施工工艺流程图2、测量定位：测量控制点采用管线工程的临时闭合控制水准点，并成立由公司测量工程师为主的二~三人测量组，承担本工程的全部测量放样工作。

水准仪二台、J2经纬仪两台、全站仪一台。

3、根据我公司以往倒虹管工程中的围堰施工经验，结合现场实际情况，我项目部计划将围堰中心线设在管道施工红线以外5m处各设两道围堰布置，围堰采用Φ200mm木桩，长5m，间距30cm，埋入河床深度1m，围堰施工主要采用机械打木桩，围堰底宽4m，上口宽2.5m，桩内衬毛竹片加彩条布并用编织袋装砂石码叠，堆码的土袋的上下层和内外层互相交错，码放密实平整。

过河倒虹管专项施工方案第一节工程概况本工程穿越4处河道采用倒虹管施工分别为：6-3#河道（盐官、斜桥界河）米、6-4#河道米、6-5#河道（绵长河）米、6-6#河道（断头浜）米。

管材采用DN1800*16钢管，河床段采用C20素砼方包加固抗浮，同时河床表面用铺砌干块石宽5米，厚米进行保护。

第二节测量放样根据设计图纸和控制坐标，计算轴线、节点、控制点定位放样资料，测量资料的计算必须由人工用二种方法计算一致后才能进行实地放样。

测量放线时，采用极坐标法用全站仪（或用两台经纬仪）进行定点放样，进行放样工作时按测量规范要求，用棱镜定位后，将桩打插就位。

放样完成后由监理单位复核，验收合格后方可使用。

第三节围堰施工围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便，宜于拆除并能充分利用当地材料，同时能满足工期要求。

根据上述原则及实地情况拟采用土围堰作临时挡水建筑物。

围堰坝堤结构形式尺寸：堰顶宽4m，围堰边坡为1：，围堰高度高出施工期间可能出现的最高水位50～70㎝为原则。

1、为确保倒虹管沟槽安装，结合设计要求及规范坝堤距管道沟槽距离大于。

2、施工围堰前将河底淤泥、河岸边原有的有机植物（如树根等）清理干净，直至下部粘土层，以免渗水而影响施工。

3、围堰施工作业前应取得水利等相关职能部门许可后方可施工。

4、倒虹管施工前，应对施工范围内的河道地形进行校测。

设置在河道两岸的管道中线控制桩及临时水准点，每侧不应少于2个，应设在稳固地段和便于观测的位置，并采取保护措施。

5、倒虹管施工前应复测河底标高及河床断面尺寸，以便控制管顶最小覆土厚度和作为围堰拆除恢复工作的依据。

6、及时掌握天气预报、水文资料，施工期根据不同河道水位高度，结合管道高程、河床标高等技术数据及时调整围堰结构或加固措施，防止河道水位急剧升高变化，威胁围堰坝堤安全，确保安全顺利施工。

7、土围堰采用机械翻挖两岸高土方填筑，为确保安全整个作业过程必须在路基板上作业，以确保安全。

过河倒虹管专项施工方案第一节工程概况本工程穿越4处河道采用倒虹管施工分别为：6-3#河道（盐官、斜桥界河）38.53米、6-4#河道34.58米、6-5#河道（绵长河）44.55米、6-6#河道（断头浜）37.49米。

管材采用DN1800*16钢管，河床段采用C20素砼方包加固抗浮，同时河床表面用铺砌干块石宽5米，厚0.3米进行保护。

第二节测量放样根据设计图纸和控制坐标，计算轴线、节点、控制点定位放样资料，测量资料的计算必须由人工用二种方法计算一致后才能进行实地放样。

测量放线时，采用极坐标法用全站仪（或用两台经纬仪）进行定点放样，进行放样工作时按测量规范要求，用棱镜定位后，将桩打插就位。

放样完成后由监理单位复核，验收合格后方可使用。

第三节围堰施工围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便，宜于拆除并能充分利用当地材料，同时能满足工期要求。

根据上述原则及实地情况拟采用土围堰作临时挡水建筑物。

围堰坝堤结构形式尺寸：堰顶宽4m，围堰边坡为1：1.5，围堰高度高出施工期间可能出现的最高水位50～70㎝为原则。

1、为确保倒虹管沟槽安装，结合设计要求及规范坝堤距管道沟槽距离大于10.OM。

2、施工围堰前将河底淤泥、河岸边原有的有机植物（如树根等）清理干净，直至下部粘土层，以免渗水而影响施工。

3、围堰施工作业前应取得水利等相关职能部门许可后方可施工。

4、倒虹管施工前，应对施工范围内的河道地形进行校测。

设置在河道两岸的管道中线控制桩及临时水准点，每侧不应少于2个，应设在稳固地段和便于观测的位置，并采取保护措施。

5、倒虹管施工前应复测河底标高及河床断面尺寸，以便控制管顶最小覆土厚度和作为围堰拆除恢复工作的依据。

6、及时掌握天气预报、水文资料，施工期根据不同河道水位高度，结合管道高程、河床标高等技术数据及时调整围堰结构或加固措施，防止河道水位急剧升高变化，威胁围堰坝堤安全，确保安全顺利施工。
